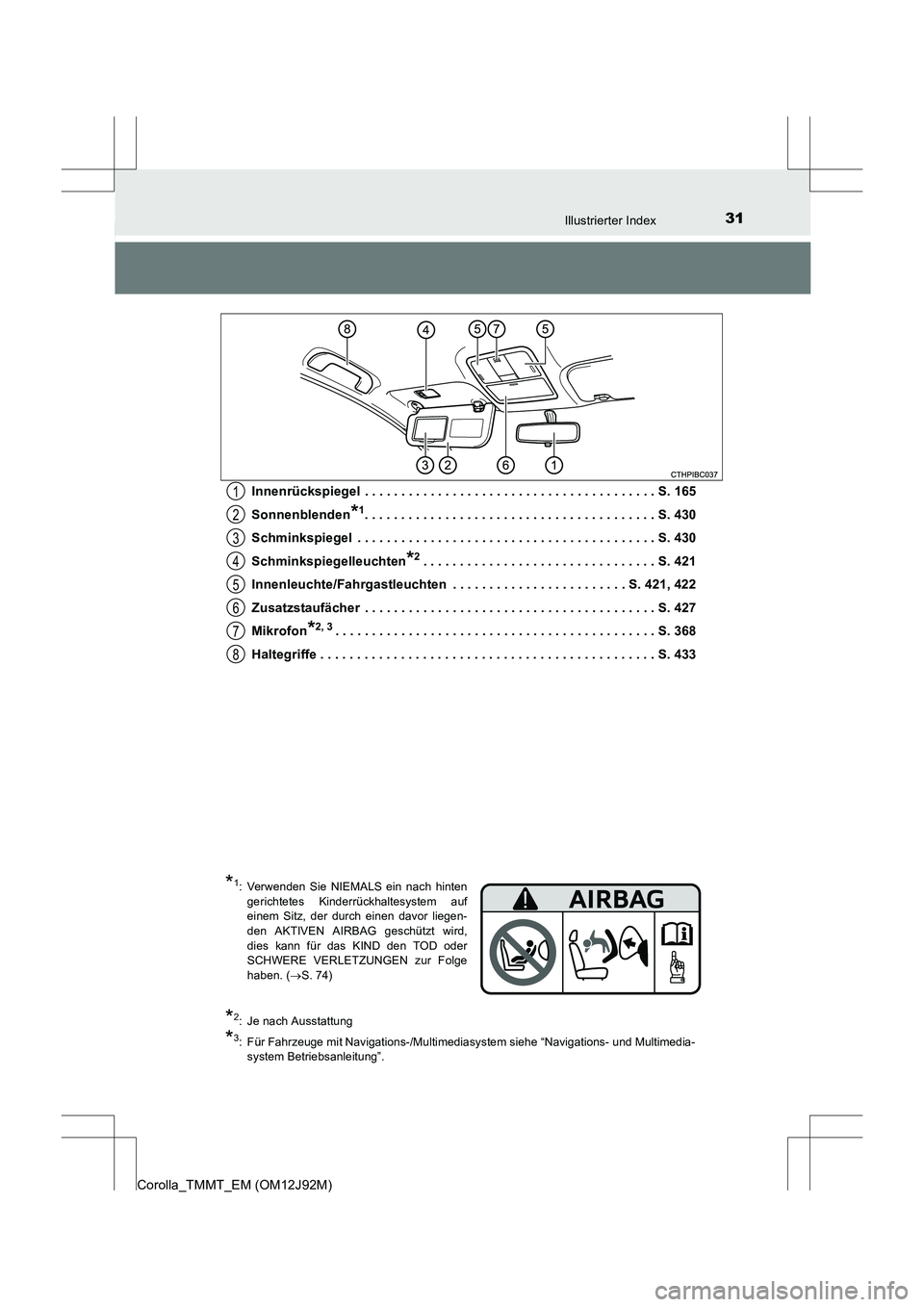

31Illustrierter Index
Corolla_TMMT_EM (OM12J92M)Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 165
Sonnenblenden
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 430
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 430
Schminkspiegelleuchten
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 421
Innenleuchte/Fahrgastleuchten . . . . . . . . . . . . . . . . . . . . . . . . S. 421, 422
Zusatzstaufächer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 427
Mikrofon
*2, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 368
Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 433
1
2
3
4
5
6
7
8
*1: Verwenden Sie NIEMALS ein nach hinten gerichtetes Kinderrückhaltesystem auf
einem Sitz, der durch einen davor liegen-
den AKTIVEN AIRBAG geschützt wird,
dies kann für das KIND den TOD oder
SCHWERE VERLETZUNGEN zur Folge
haben. ( →S. 74)
*2: Je nach Ausstattung
*3: Für Fahrzeuge mit Navigations-/Multimediasystem siehe “Navigations- und Multimedia-
system Betriebsanleitung”.

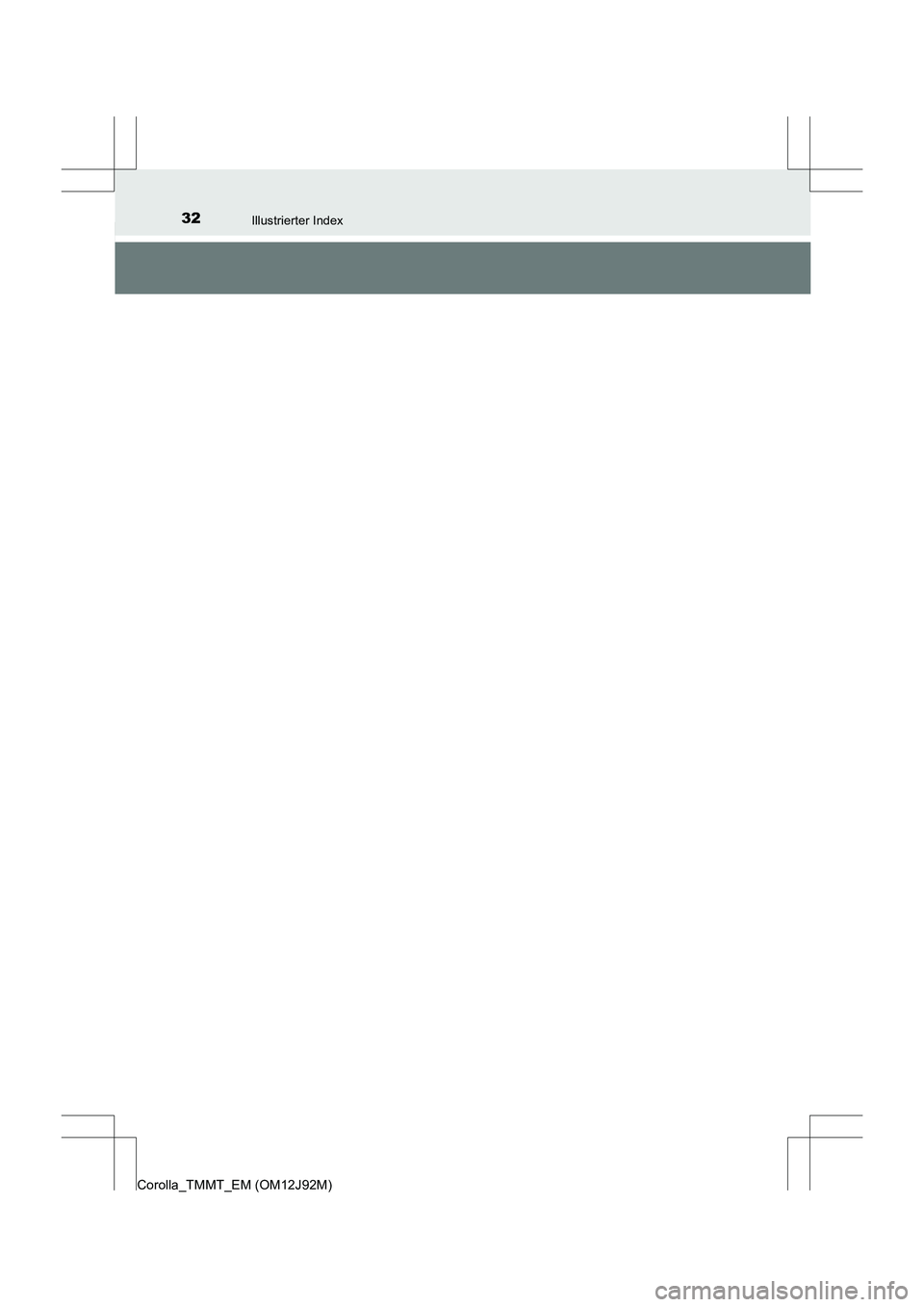

32Illustrierter Index
Corolla_TMMT_EM (OM12J92M)

33

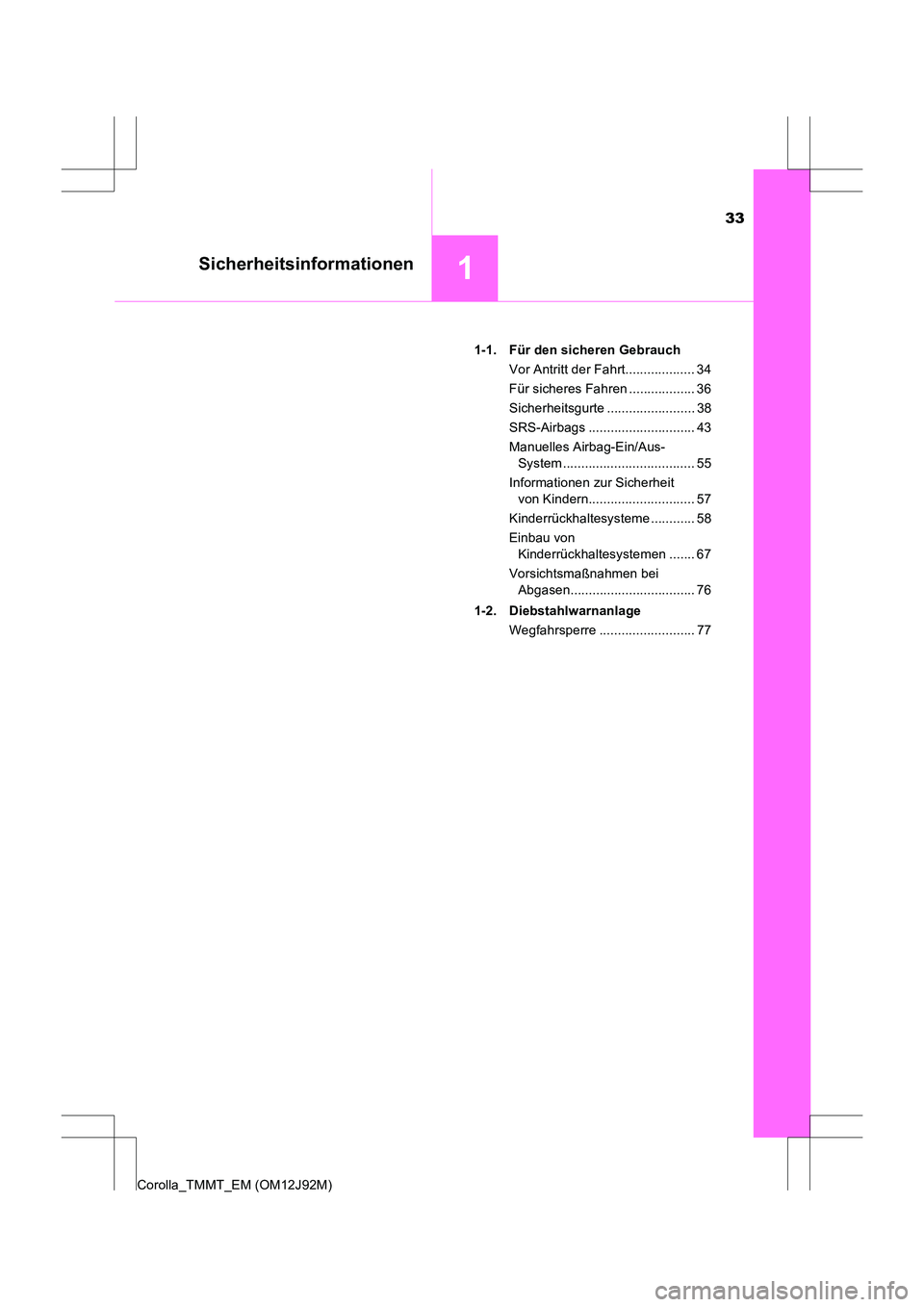

1Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)1-1. Für den sicheren Gebrauch
Vor Antritt der Fahrt................... 34
Für sicheres Fahren .................. 36
Sicherheitsgurte ........................ 38
SRS-Airbags ............................. 43
Manuelles Airbag-Ein/Aus-System .................................... 55
Informationen zur Sicherheit von Kindern............................. 57
Kinderrückhaltesysteme ............ 58
Einbau von Kinderrückhaltesystemen ....... 67
Vorsichtsmaßnahmen bei Abgasen.................................. 76
1-2. Diebstahlwarnanlage Wegfahrsperre .......................... 77

34
Corolla_TMMT_EM (OM12J92M)
1-1. Für den sicheren Gebrauch

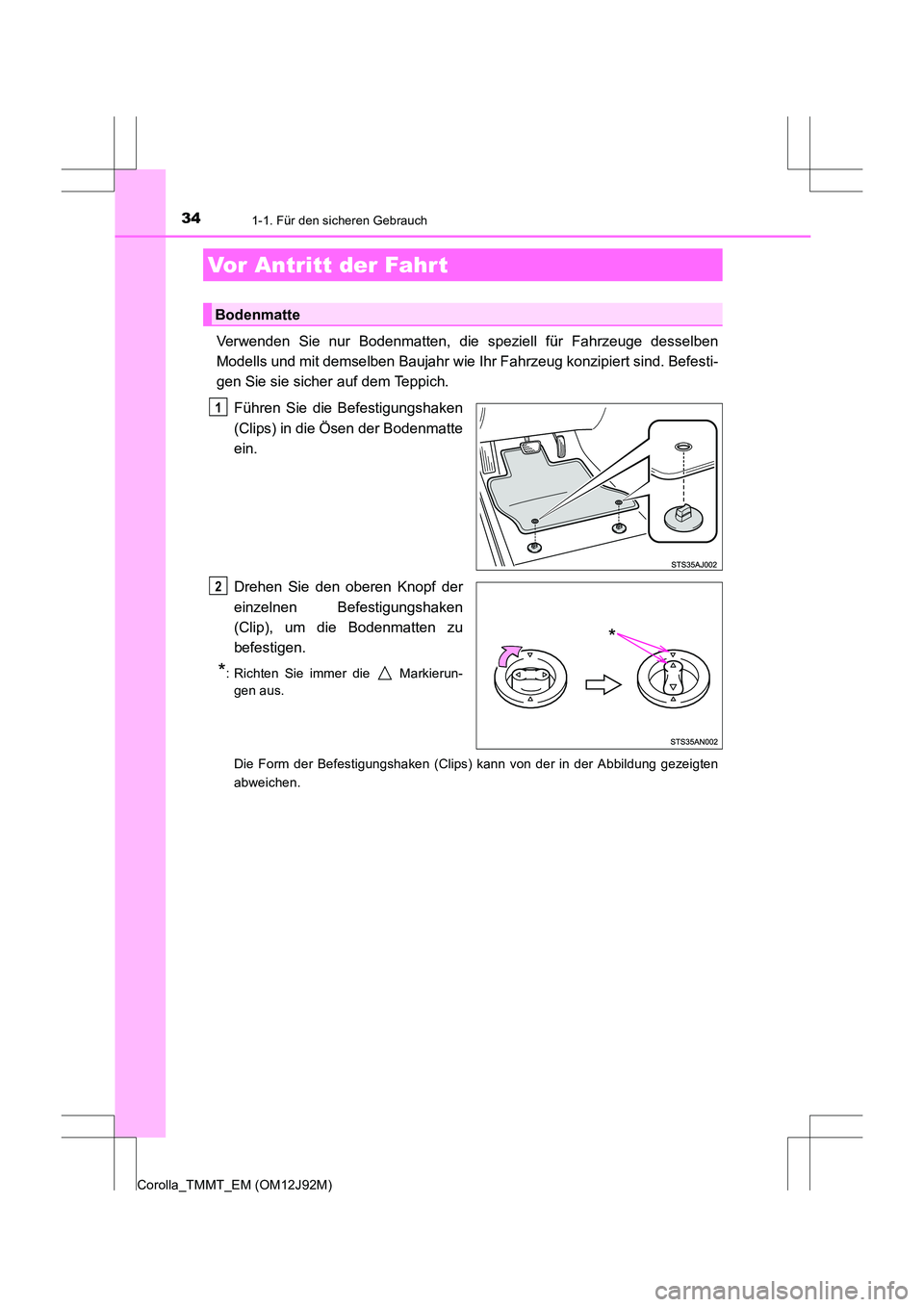

Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge desselben
Modells und mit demselben Baujahr wie Ihr Fahrzeug konzipiert sind. Befesti-
gen Sie sie sicher auf dem Teppich.Führen Sie die Befestigungshaken
(Clips) in die Ösen der Bodenmatte
ein.
Drehen Sie den oberen Knopf der
einzelnen Befestigungshaken
(Clip), um die Bodenmatten zu
befestigen.
*: Richten Sie immer die Markierun-gen aus.
Die Form der Befestigungshaken (Clips) kann von der in der Abbildung gezeigten
abweichen.
Vor Antritt der Fahrt
Bodenmatte
1
*
2

351-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)

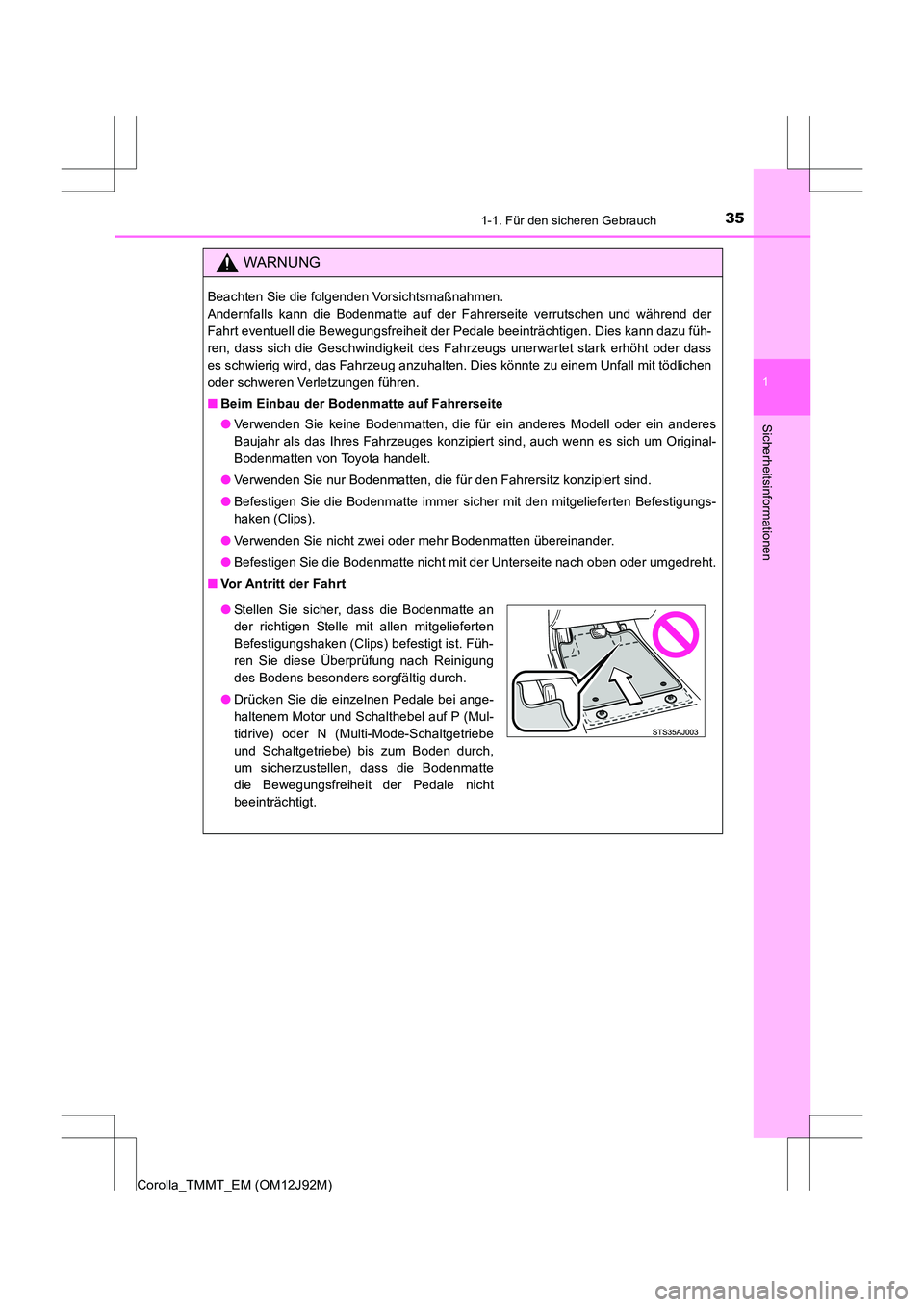

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls kann die Bodenmatte auf der Fahrerseite verrutschen und während der
Fahrt eventuell die Bewegungsfreiheit der Pedale beeinträchtigen. Dies kann dazu füh-
ren, dass sich die Geschwindigkeit des Fahrzeugs unerwartet stark erhöht oder dass
es schwierig wird, das Fahrzeug anzuhalten. Dies könnte zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.
■Beim Einbau der Bodenmatte auf Fahrerseite
●Verwenden Sie keine Bodenmatten, die für ein anderes Modell oder ein anderes
Baujahr als das Ihres Fahrzeuges konzipiert sind, auch wenn es sich um Original-
Bodenmatten von Toyota handelt.
● Verwenden Sie nur Bodenmatten, die für den Fahrersitz konzipiert sind.
● Befestigen Sie die Bodenmatte immer sicher mit den mitgelieferten Befestigungs-
haken (Clips).
● Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
● Befestigen Sie die Bodenmatte nicht mit der Unterseite nach oben oder umgedreht.
■ Vor Antritt der Fahrt
●Stellen Sie sicher, dass die Bodenmatte an
der richtigen Stelle mit allen mitgelieferten
Befestigungshaken (Clips) befestigt ist. Füh-
ren Sie diese Überprüfung nach Reinigung
des Bodens besonders sorgfältig durch.
● Drücken Sie die einzelnen Pedale bei ange-
haltenem Motor und Schalthebel auf P (Mul-
tidrive) oder N (Multi-Mode-Schaltgetriebe
und Schaltgetriebe) bis zum Boden durch,
um sicherzustellen, dass die Bodenmatte
die Bewegungsfreiheit der Pedale nicht
beeinträchtigt.

361-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)

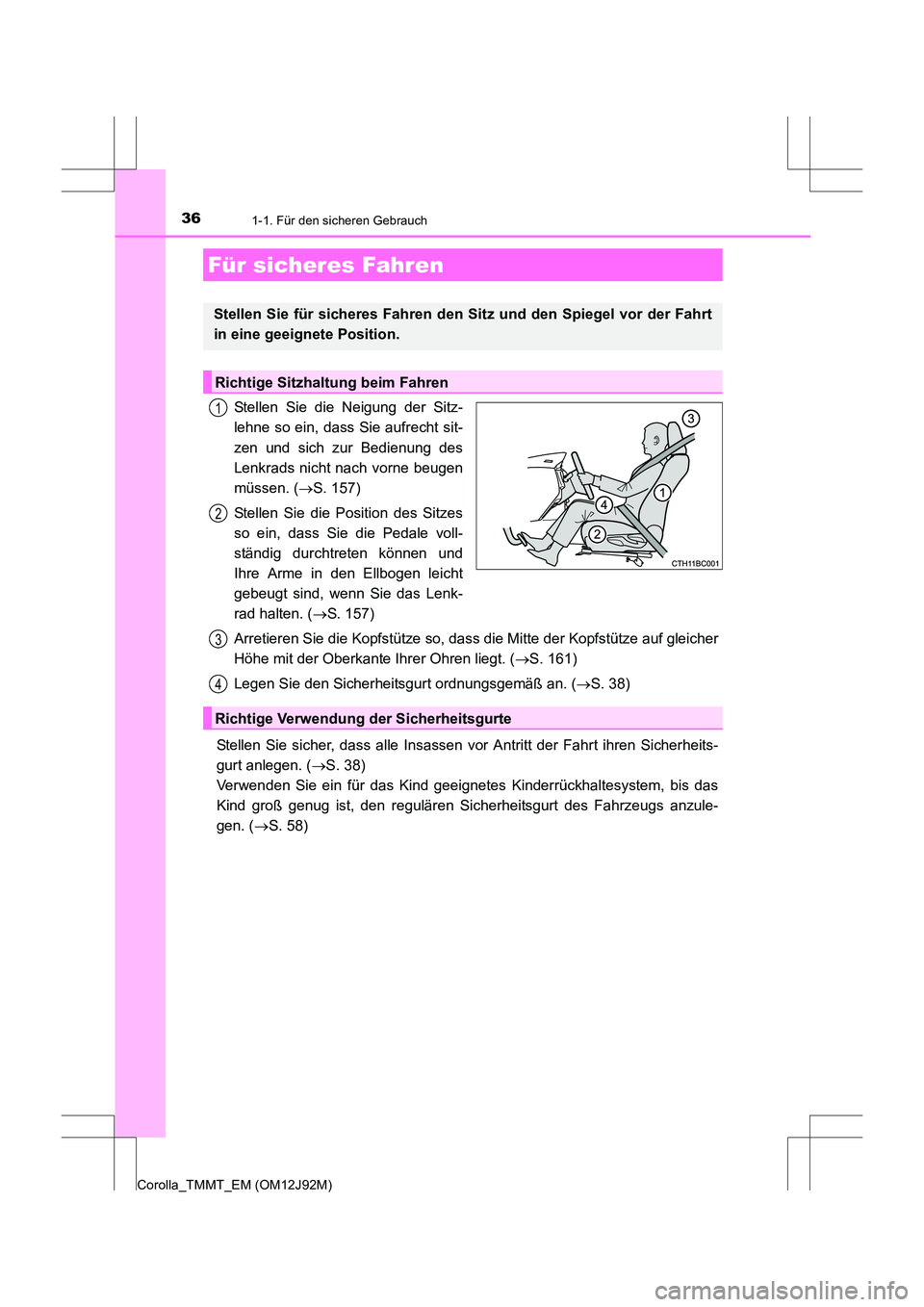

Stellen Sie die Neigung der Sitz-
lehne so ein, dass Sie aufrecht sit-
zen und sich zur Bedienung des
Lenkrads nicht nach vorne beugen
müssen. (→S. 157)
Stellen Sie die Position des Sitzes
so ein, dass Sie die Pedale voll-
ständig durchtreten können und
Ihre Arme in den Ellbogen leicht
gebeugt sind, wenn Sie das Lenk-
rad halten. ( →S. 157)
Arretieren Sie die Kopfstütze so, dass die Mitte der Kopfstütze auf gleicher
Höhe mit der Oberkante Ihrer Ohren liegt. ( →S. 161)
Legen Sie den Sicherheitsgurt ordnungsgemäß an. ( →S. 38)
Stellen Sie sicher, dass alle Insassen vor Antritt der Fahrt ihren Sicherheits-
gurt anlegen. ( →S. 38)
Verwenden Sie ein für das Kind geeignetes Kinderrückhaltesystem, bis das
Kind groß genug ist, den regulären Sic herheitsgurt des Fahrzeugs anzule-
gen. ( →S. 58)
Für sicheres Fahren
Stellen Sie für sicheres Fahren den Sitz und den Spiegel vor der Fahrt
in eine geeignete Position.
Richtige Sitzhaltung beim Fahren
1
2
Richtige Verwendung der Sicherheitsgurte
3
4

371-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)

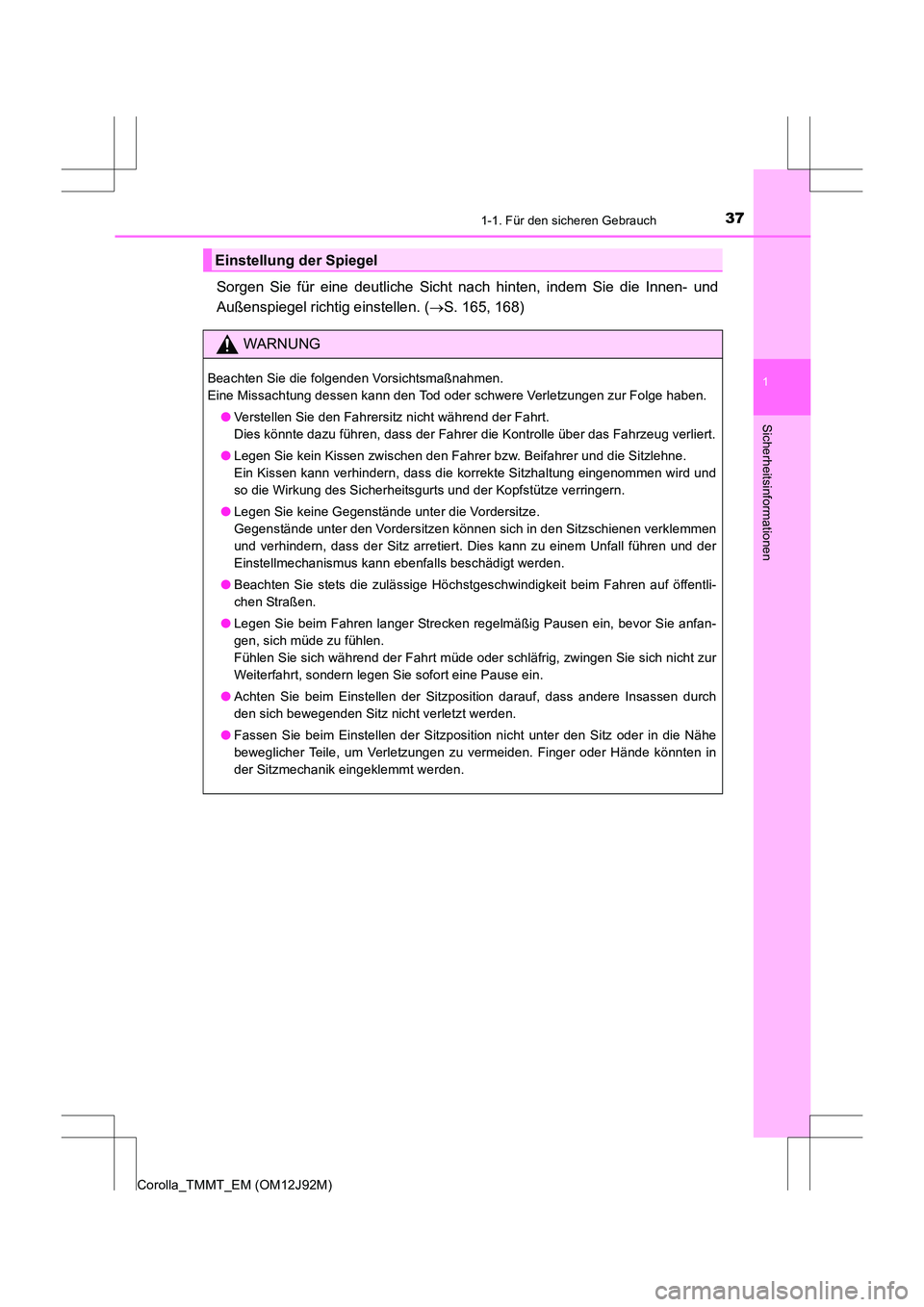

Sorgen Sie für eine deutliche Sicht nach hinten, indem Sie die Innen- und
Außenspiegel richtig einstellen. (→S. 165, 168)
Einstellung der Spiegel
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
●Verstellen Sie den Fahrersitz nicht während der Fahrt.
Dies könnte dazu führen, dass der Fahrer die Kontrolle über das Fahrzeug verliert.
● Legen Sie kein Kissen zwischen den Fahrer bzw. Beifahrer und die Sitzlehne.
Ein Kissen kann verhindern, dass die korrekte Sitzhaltung eingenommen wird und
so die Wirkung des Sicherheitsgurts und der Kopfstütze verringern.
● Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können sich in den Sitzschienen verklemmen
und verhindern, dass der Sitz arretiert. Dies kann zu einem Unfall führen und der
Einstellmechanismus kann ebenfalls beschädigt werden.
● Beachten Sie stets die zulässige Höchstgeschwindigkeit beim Fahren auf öffentli-
chen Straßen.
● Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie anfan-
gen, sich müde zu fühlen.
Fühlen Sie sich während der Fahrt müde oder schläfrig, zwingen Sie sich nicht zur
Weiterfahrt, sondern legen Sie sofort eine Pause ein.
● Achten Sie beim Einstellen der Sitzposition darauf, dass andere Insassen durch
den sich bewegenden Sitz nicht verletzt werden.
● Fassen Sie beim Einstellen der Sitzposition nicht unter den Sitz oder in die Nähe
beweglicher Teile, um Verletzungen zu vermeiden. Finger oder Hände könnten in
der Sitzmechanik eingeklemmt werden.

381-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)

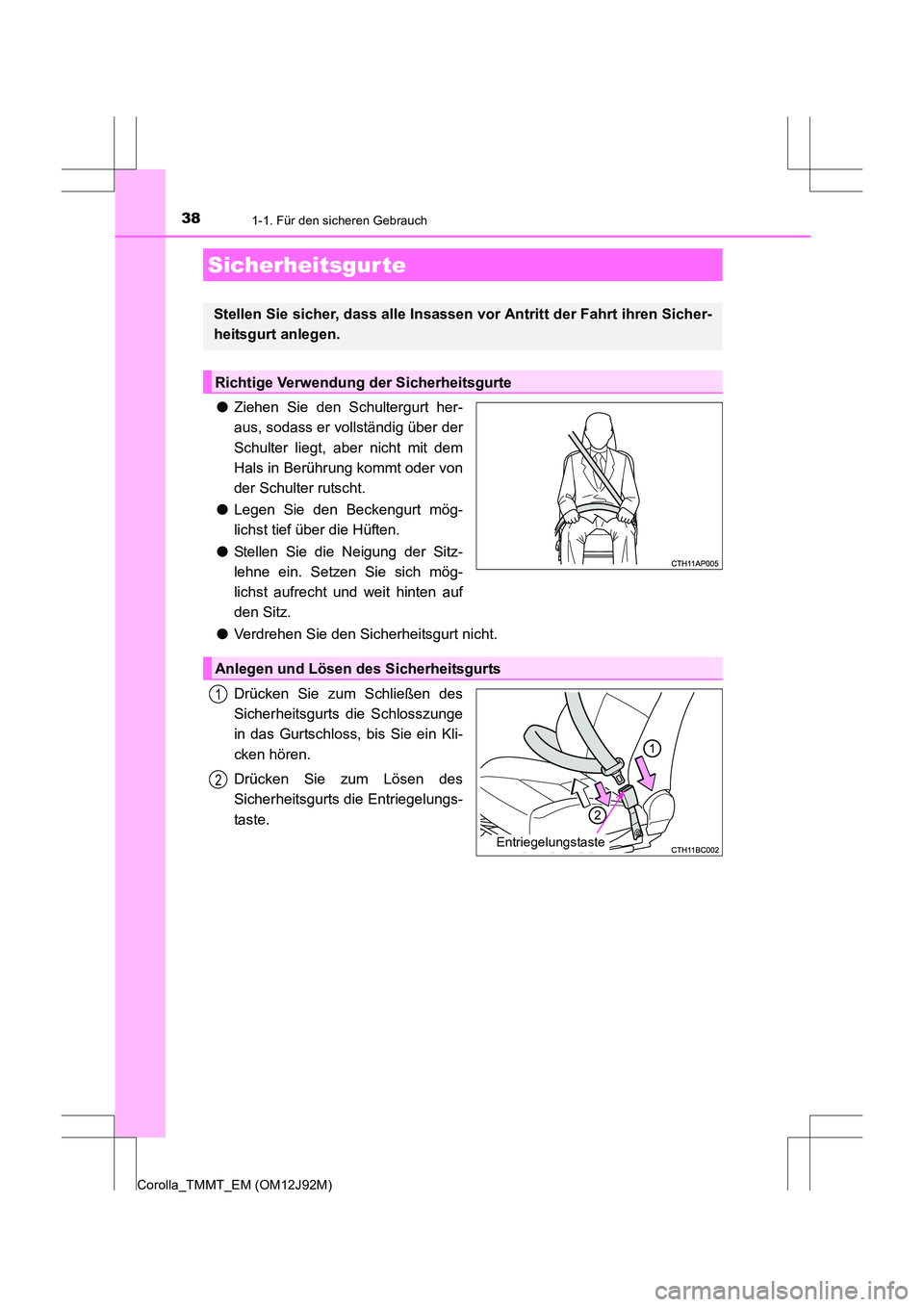

●Ziehen Sie den Schultergurt her-
aus, sodass er vollständig über der
Schulter liegt, aber nicht mit dem
Hals in Berührung kommt oder von
der Schulter rutscht.
● Legen Sie den Beckengurt mög-
lichst tief über die Hüften.
● Stellen Sie die Neigung der Sitz-
lehne ein. Setzen Sie sich mög-
lichst aufrecht und weit hinten auf
den Sitz.
● Verdrehen Sie den Sicherheitsgurt nicht.
Drücken Sie zum Schließen des
Sicherheitsgurts die Schlosszunge
in das Gurtschloss, bis Sie ein Kli-
cken hören.
Drücken Sie zum Lösen des
Sicherheitsgurts die Entriegelungs-
taste.
Sicherheitsgurte
Stellen Sie sicher, dass alle Insassen vor Antritt der Fahrt ihren Sicher-
heitsgurt anlegen.
Richtige Verwendung der Sicherheitsgurte
Anlegen und Lösen des Sicherheitsgurts
Entriegelungstaste
1
2

391-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)

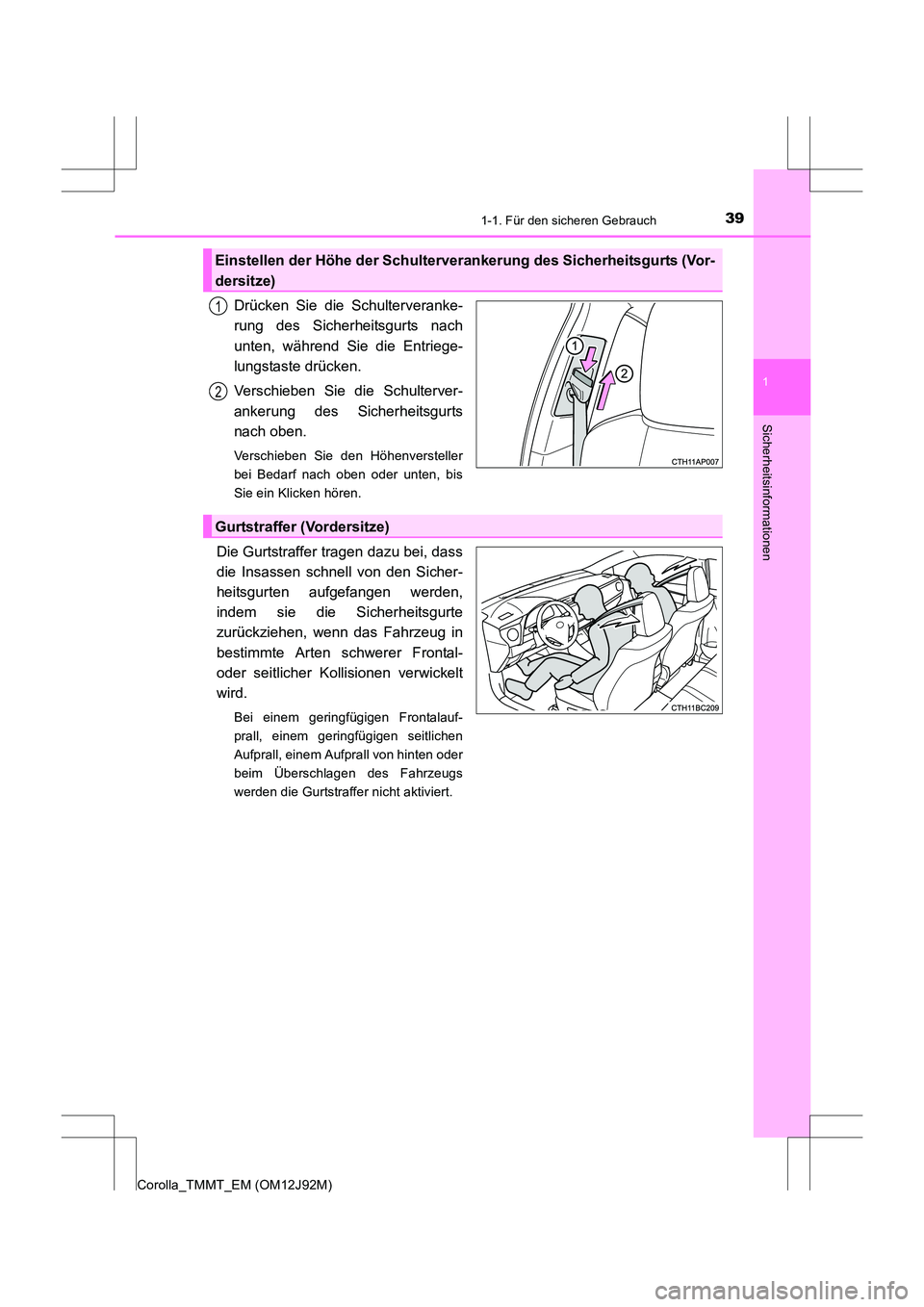

Drücken Sie die Schulterveranke-
rung des Sicherheitsgurts nach
unten, während Sie die Entriege-
lungstaste drücken.
Verschieben Sie die Schulterver-
ankerung des Sicherheitsgurts
nach oben.
Verschieben Sie den Höhenversteller
bei Bedarf nach oben oder unten, bis
Sie ein Klicken hören.
Die Gurtstraffer tragen dazu bei, dass
die Insassen schnell von den Sicher-
heitsgurten aufgefangen werden,
indem sie die Sicherheitsgurte
zurückziehen, wenn das Fahrzeug in
bestimmte Arten schwerer Frontal-
oder seitlicher Kollisionen verwickelt
wird.
Bei einem geringfügigen Frontalauf-
prall, einem geringfügigen seitlichen
Aufprall, einem Aufprall von hinten oder
beim Überschlagen des Fahrzeugs
werden die Gurtstraffer nicht aktiviert.
Einstellen der Höhe der Schulterverankerung des Sicherheitsgurts (Vor-
dersitze)
1
2
Gurtstraffer (Vordersitze)

401-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)

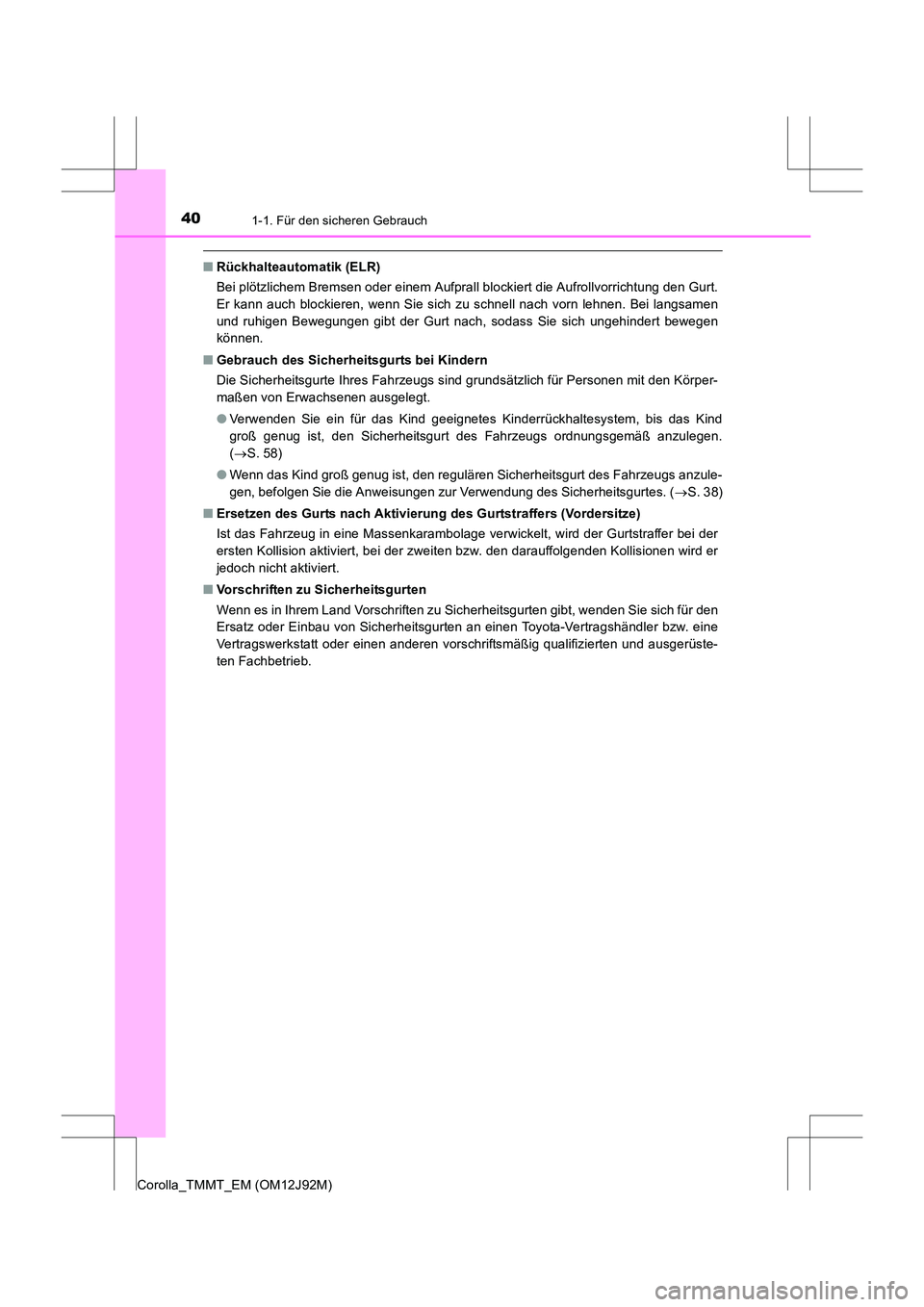

■Rückhalteautomatik (ELR)
Bei plötzlichem Bremsen oder einem Aufprall blockiert die Aufrollvorrichtung den Gurt.
Er kann auch blockieren, wenn Sie sich zu schnell nach vorn lehnen. Bei langsamen
und ruhigen Bewegungen gibt der Gurt nach, sodass Sie sich ungehindert bewegen
können.
■ Gebrauch des Sicherheitsgurts bei Kindern
Die Sicherheitsgurte Ihres Fahrzeugs sind grundsätzlich für Personen mit den Körper-
maßen von Erwachsenen ausgelegt.
●Verwenden Sie ein für das Kind geeignetes Kinderrückhaltesystem, bis das Kind
groß genug ist, den Sicherheitsgurt des Fahrzeugs ordnungsgemäß anzulegen.
(→ S. 58)
● Wenn das Kind groß genug ist, den regulären Sicherheitsgurt des Fahrzeugs anzule-
gen, befolgen Sie die Anweisungen zur Verwendung des Sicherheitsgurtes. ( →S. 38)
■ Ersetzen des Gurts nach Aktivierung des Gurtstraffers (Vordersitze)
Ist das Fahrzeug in eine Massenkarambolage verwickelt, wird der Gurtstraffer bei der
ersten Kollision aktiviert, bei der zweiten bzw. den darauffolgenden Kollisionen wird er
jedoch nicht aktiviert.
■ Vorschriften zu Sicherheitsgurten
Wenn es in Ihrem Land Vorschriften zu Sicherheitsgurten gibt, wenden Sie sich für den
Ersatz oder Einbau von Sicherheitsgurten an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
