611-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)

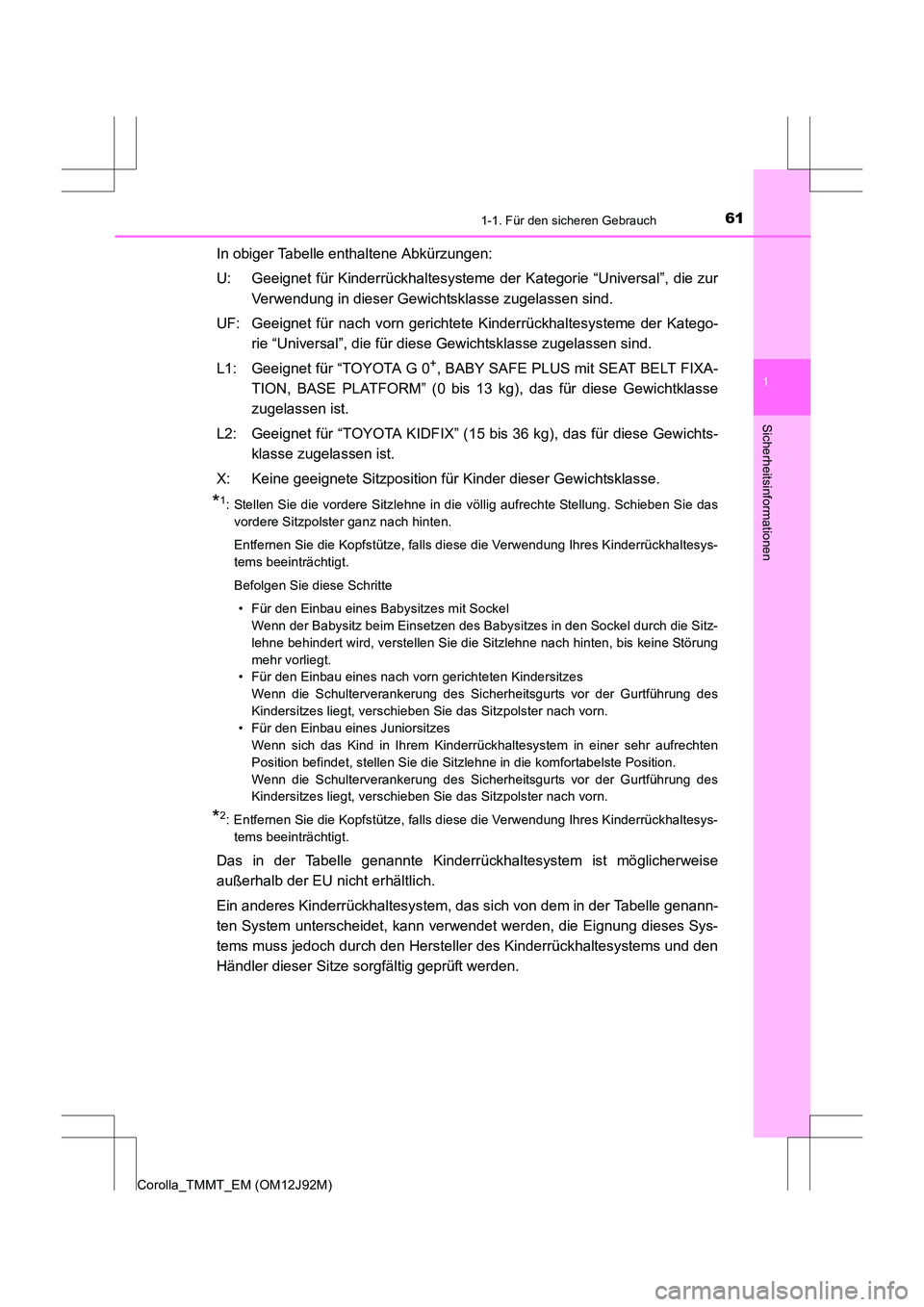

In obiger Tabelle enthaltene Abkürzungen:
U: Geeignet für Kinderrückhaltesysteme der Kategorie “Universal”, die zurVerwendung in dieser Gewichtsklasse zugelassen sind.
UF: Geeignet für nach vorn gerichtete Kinderrückhaltesysteme der Katego- rie “Universal”, die für diese Gewichtsklasse zugelassen sind.
L1: Geeignet für “TOYOTA G 0
+, BABY SAFE PLUS mit SEAT BELT FIXA-
TION, BASE PLATFORM” (0 bis 13 kg), das für diese Gewichtklasse
zugelassen ist.
L2: Geeignet für “TOYOTA KIDFIX” (15 bis 36 kg), das für diese Gewichts- klasse zugelassen ist.
X: Keine geeignete Sitzposition für Kinder dieser Gewichtsklasse.
*1: Stellen Sie die vordere Sitzlehne in die völlig aufrechte Stellung. Schieben Sie das vordere Sitzpolster ganz nach hinten.
Entfernen Sie die Kopfstütze, falls diese die Verwendung Ihres Kinderrückhaltesys-
tems beeinträchtigt.
Befolgen Sie diese Schritte
• Für den Einbau eines Babysitzes mit Sockel Wenn der Babysitz beim Einsetzen des Babysitzes in den Sockel durch die Sitz-
lehne behindert wird, verstellen Sie die Sitzlehne nach hinten, bis keine Störung
mehr vorliegt.
• Für den Einbau eines nach vorn gerichteten Kindersitzes
Wenn die Schulterverankerung des Sicherheitsgurts vor der Gurtführung des
Kindersitzes liegt, verschieben Sie das Sitzpolster nach vorn.
• Für den Einbau eines Juniorsitzes Wenn sich das Kind in Ihrem Kinderrückhaltesystem in einer sehr aufrechten
Position befindet, stellen Sie die Sitzlehne in die komfortabelste Position.
Wenn die Schulterverankerung des Sicherheitsgurts vor der Gurtführung des
Kindersitzes liegt, verschieben Sie das Sitzpolster nach vorn.
*2: Entfernen Sie die Kopfstütze, falls diese die Verwendung Ihres Kinderrückhaltesys-
tems beeinträchtigt.
Das in der Tabelle genannte Kinderrückhaltesystem ist möglicherweise
außerhalb der EU nicht erhältlich.
Ein anderes Kinderrückhaltesystem, das sich von dem in der Tabelle genann-
ten System unterscheidet, kann verwendet werden, die Eignung dieses Sys-
tems muss jedoch durch den Hersteller des Kinderrückhaltesystems und den
Händler dieser Sitze sorgfältig geprüft werden.

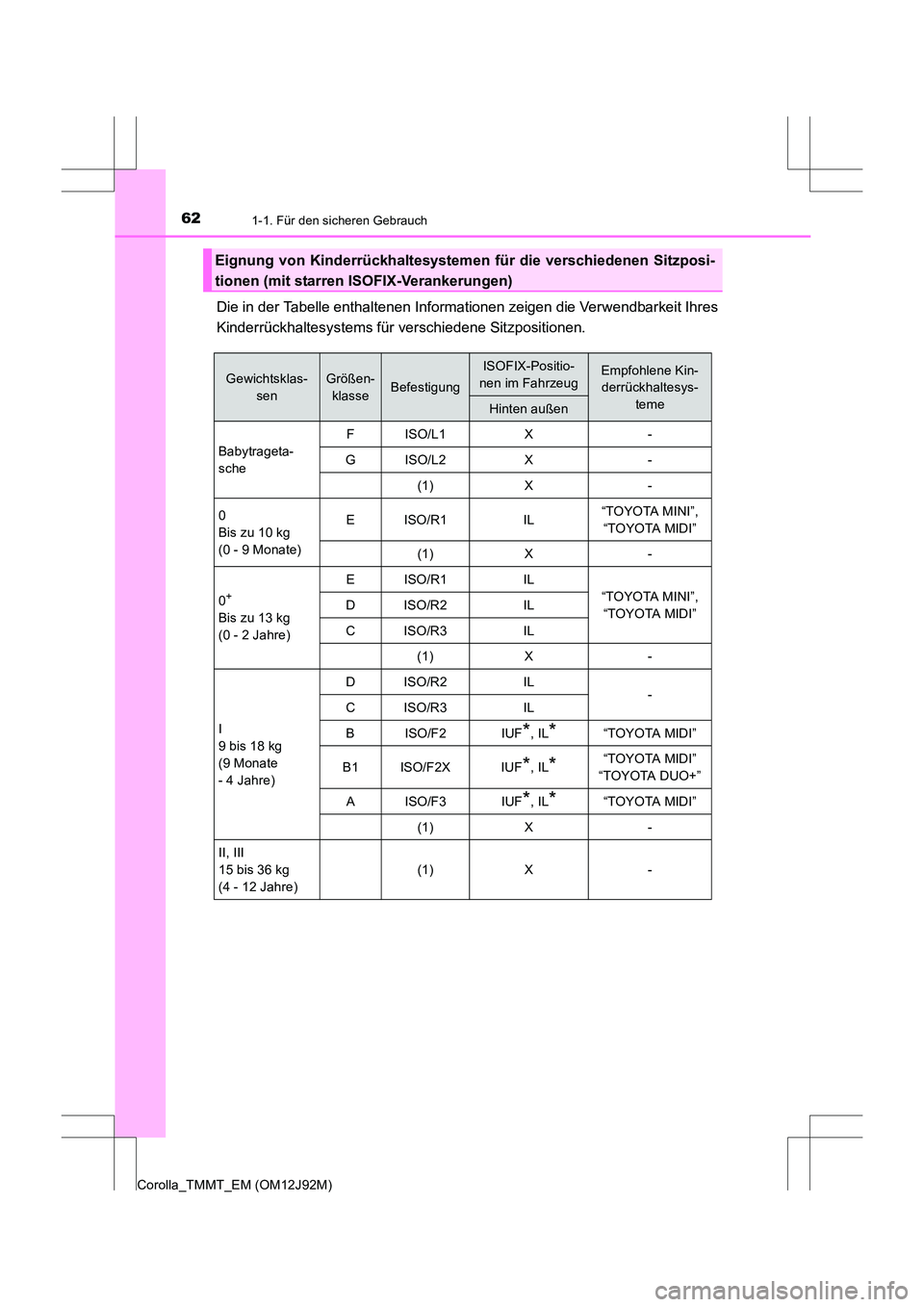

621-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)
Die in der Tabelle enthaltenen Informationen zeigen die Verwendbarkeit Ihres
Kinderrückhaltesystems für verschiedene Sitzpositionen.
Eignung von Kinderrückhaltesystemen für die verschiedenen Sitzposi-
tionen (mit starren ISOFIX-Verankerungen)
Gewichtsklas-senGrößen-klasseBefestigung
ISOFIX-Positio-
nen im FahrzeugEmpfohlene Kin- derrückhaltesys-
teme
Hinten außen
Babytrageta-
sche F ISO/L1 X -
G ISO/L2 X - (1) X -
0
Bis zu 10 kg
(0 - 9 Monate) E ISO/R1 IL
“TOYOTA MINI”,
“TOYOTA MIDI”
(1) X -
0
+
Bis zu 13 kg
(0 - 2 Jahre) E ISO/R1 IL
“TOYOTA MINI”,
“TOYOTA MIDI”
D ISO/R2 IL
C ISO/R3 IL
(1) X -
I
9 bis 18 kg
(9 Monate
- 4 Jahre) D ISO/R2 IL
-
C ISO/R3 IL
B ISO/F2 IUF
*, IL*“TOYOTA MIDI”
B1 ISO/F2X IUF
*, IL*“TOYOTA MIDI”
“TOYOTA DUO+”
A ISO/F3 IUF
*, IL*“TOYOTA MIDI”
(1) X -
II, III
15 bis 36 kg
(4 - 12 Jahre) (1) X -

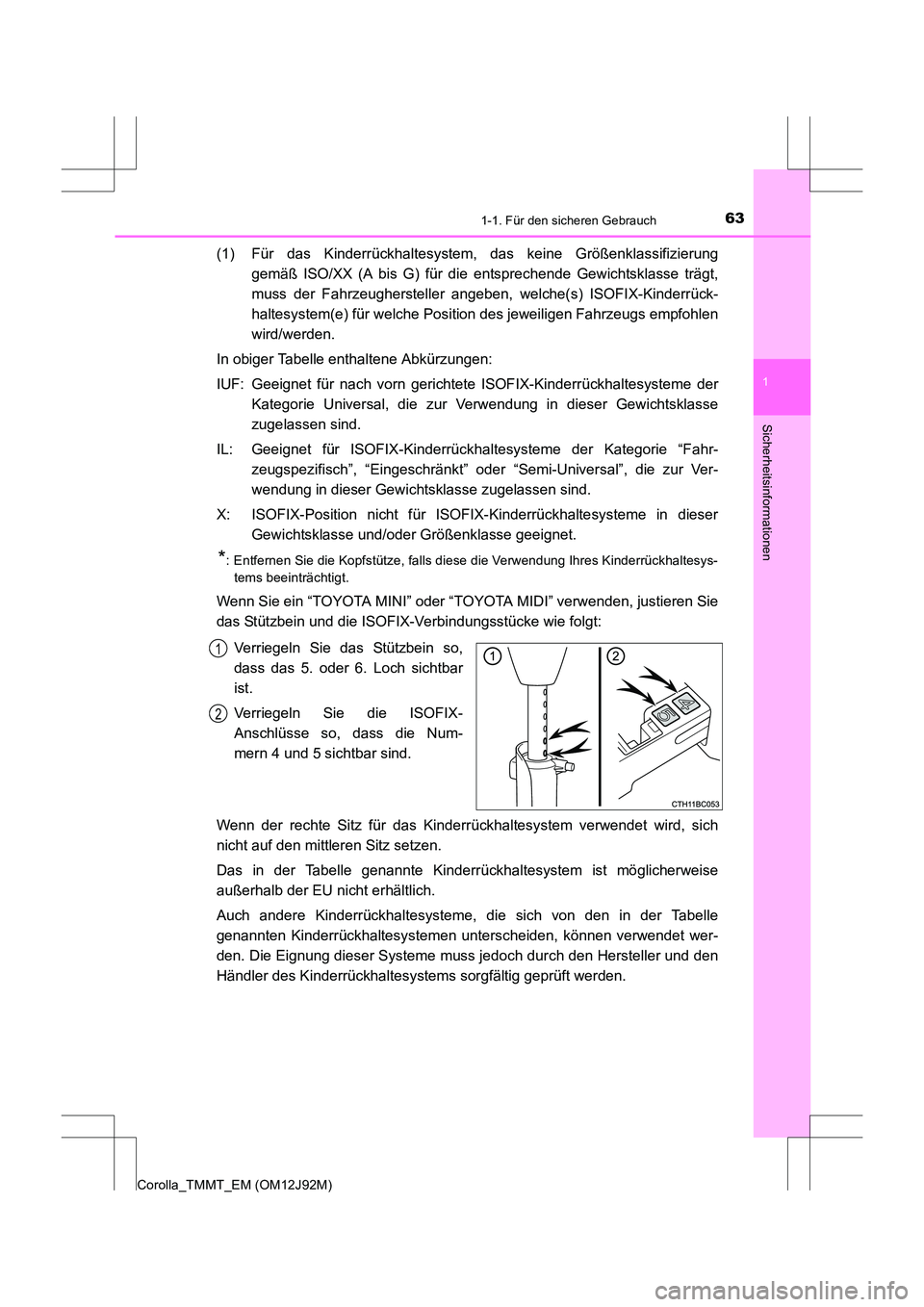

631-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)
(1) Für das Kinderrückhaltesystem, das keine Größenklassifizierunggemäß ISO/XX (A bis G) für die entsprechende Gewichtsklasse trägt,
muss der Fahrzeughersteller angeben, welche(s) ISOFIX-Kinderrück-
haltesystem(e) für welche Position des jeweiligen Fahrzeugs empfohlen
wird/werden.
In obiger Tabelle enthaltene Abkürzungen:
IUF: Geeignet für nach vorn gerichtete ISOFIX-Kinderrückhaltesysteme der Kategorie Universal, die zur Verwendung in dieser Gewichtsklasse
zugelassen sind.
IL: Geeignet für ISOFIX-Kinderrückhal tesysteme der Kategorie “Fahr-
zeugspezifisch”, “Eingeschränkt” oder “Semi-Universal”, die zur Ver-
wendung in dieser Gewichtsklasse zugelassen sind.
X: ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme in dieser Gewichtsklasse und/oder Größenklasse geeignet.
*: Entfernen Sie die Kopfstütze, falls diese die Verwendung Ihres Kinderrückhaltesys-tems beeinträchtigt.
Wenn Sie ein “TOYOTA MINI” oder “TOYOTA MIDI” verwenden, justieren Sie
das Stützbein und die ISOFIX-Verbindungsstücke wie folgt:
Verriegeln Sie das Stützbein so,
dass das 5. oder 6. Loch sichtbar
ist.
Verriegeln Sie die ISOFIX-
Anschlüsse so, dass die Num-
mern 4 und 5 sichtbar sind.
Wenn der rechte Sitz für das Kinderrückhaltesystem verwendet wird, sich
nicht auf den mittleren Sitz setzen.
Das in der Tabelle genannte Kinderrückhaltesystem ist möglicherweise
außerhalb der EU nicht erhältlich.
Auch andere Kinderrückhaltesysteme, die sich von den in der Tabelle
genannten Kinderrückhaltesystemen unterscheiden, können verwendet wer-
den. Die Eignung dieser Systeme muss jedoch durch den Hersteller und den
Händler des Kinderrückhaltesystems sorgfältig geprüft werden.
1
2

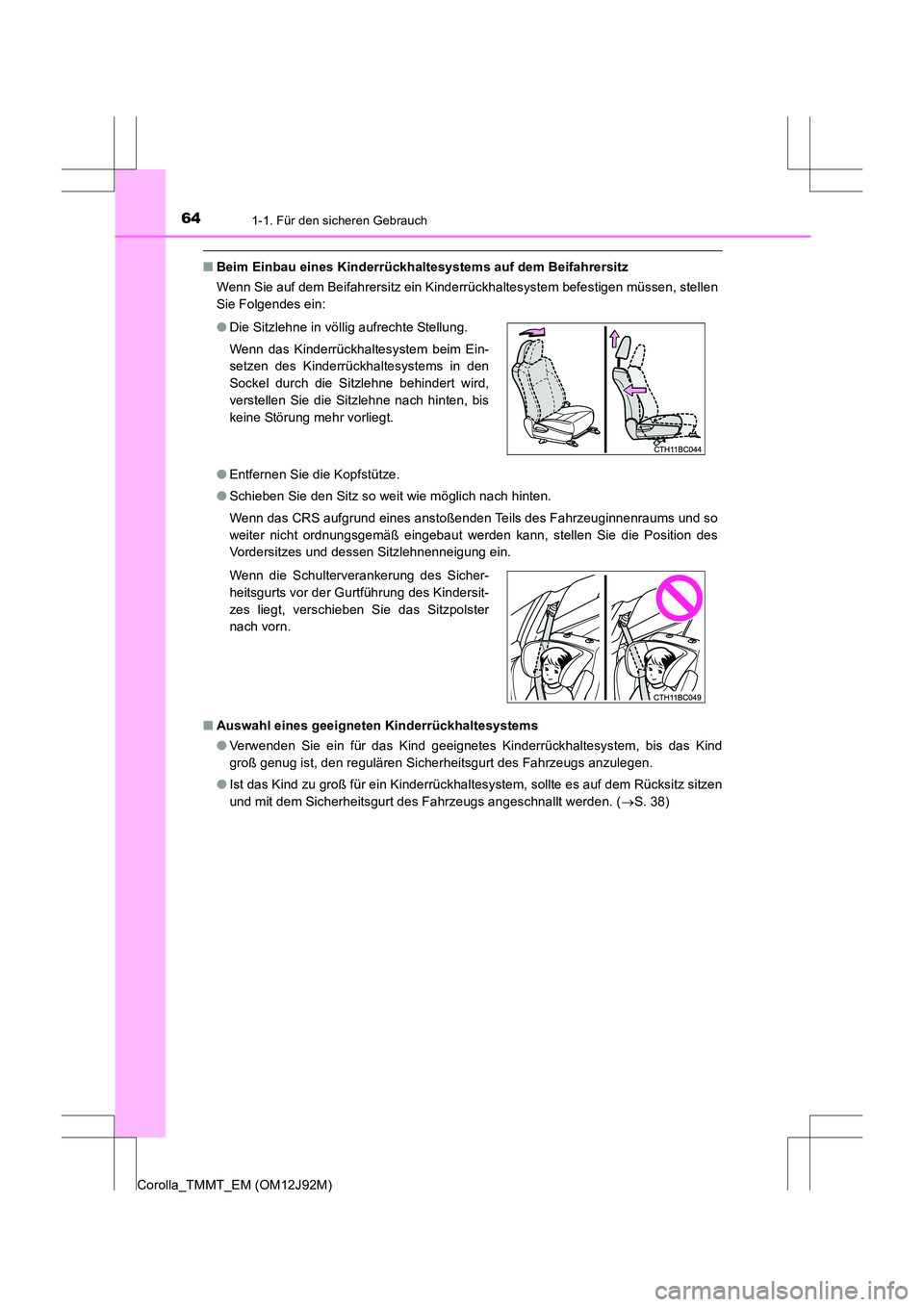

641-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)
■Beim Einbau eines Kinderrückhaltesystems auf dem Beifahrersitz
Wenn Sie auf dem Beifahrersitz ein Kinderrückhaltesystem befestigen müssen, stellen
Sie Folgendes ein:
●Entfernen Sie die Kopfstütze.
● Schieben Sie den Sitz so weit wie möglich nach hinten.
Wenn das CRS aufgrund eines anstoßenden Teils des Fahrzeuginnenraums und so
weiter nicht ordnungsgemäß eingebaut werden kann, stellen Sie die Position des
Vordersitzes und dessen Sitzlehnenneigung ein.
■ Auswahl eines geeigneten Kinderrückhaltesystems
●Verwenden Sie ein für das Kind geeignetes Kinderrückhaltesystem, bis das Kind
groß genug ist, den regulären Sicherheitsgurt des Fahrzeugs anzulegen.
● Ist das Kind zu groß für ein Kinderrückhaltesystem, sollte es auf dem Rücksitz sitzen
und mit dem Sicherheitsgurt des Fahrzeugs angeschnallt werden. ( →S. 38)
●
Die Sitzlehne in völlig aufrechte Stellung.
Wenn das Kinderrückhaltesystem beim Ein-
setzen des Kinderrückhaltesystems in den
Sockel durch die Sitzlehne behindert wird,
verstellen Sie die Sitzlehne nach hinten, bis
keine Störung mehr vorliegt.
Wenn die Schulterverankerung des Sicher-
heitsgurts vor der Gurtführung des Kindersit-
zes liegt, verschieben Sie das Sitzpolster
nach vorn.

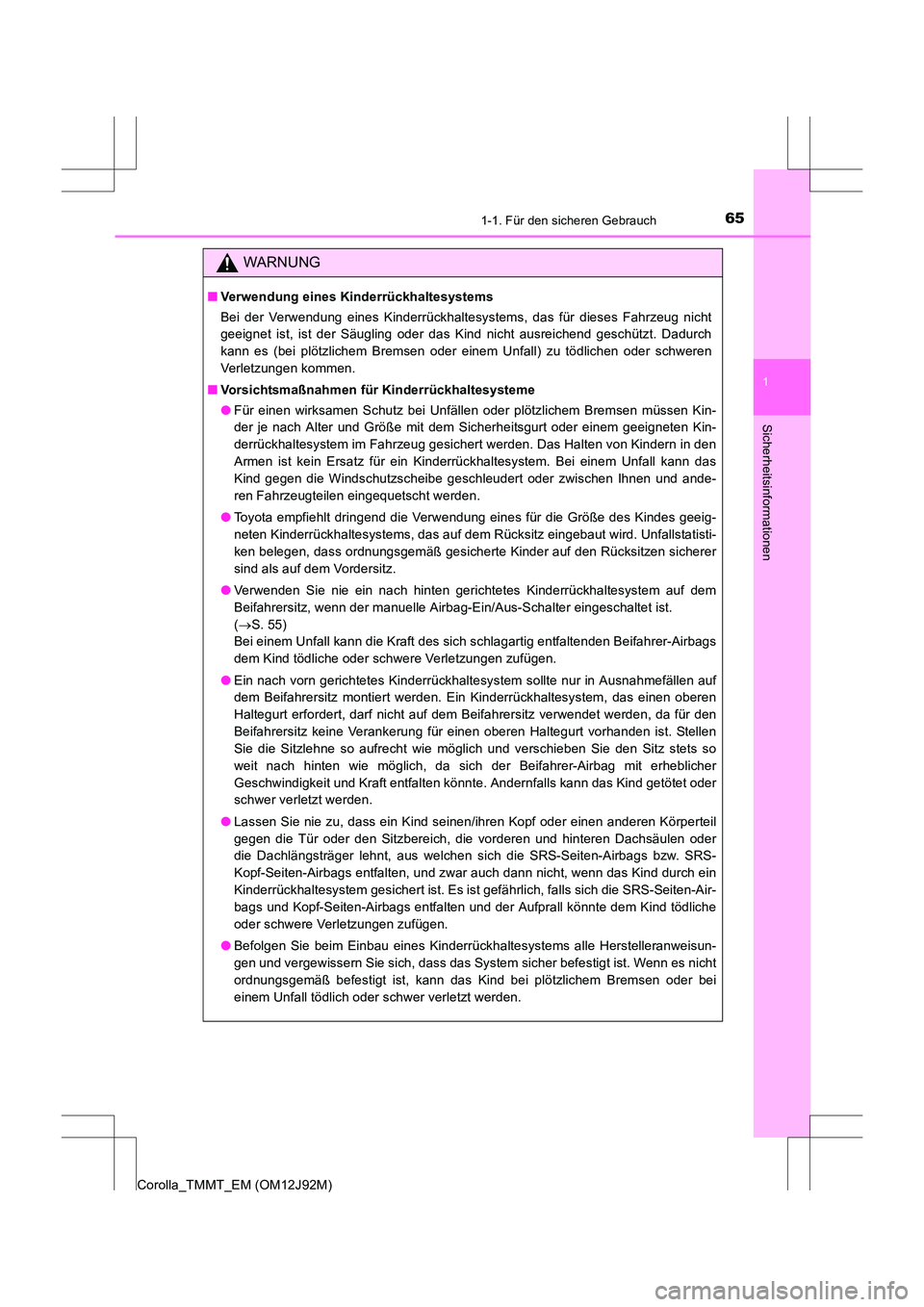

651-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Verwendung eines Kinderrückhaltesystems
Bei der Verwendung eines Kinderrückhaltesystems, das für dieses Fahrzeug nicht
geeignet ist, ist der Säugling oder das Kind nicht ausreichend geschützt. Dadurch
kann es (bei plötzlichem Bremsen oder einem Unfall) zu tödlichen oder schweren
Verletzungen kommen.
■ Vorsichtsmaßnahmen für Kinderrückhaltesysteme
●Für einen wirksamen Schutz bei Unfällen oder plötzlichem Bremsen müssen Kin-
der je nach Alter und Größe mit dem Sicherheitsgurt oder einem geeigneten Kin-
derrückhaltesystem im Fahrzeug gesichert werden. Das Halten von Kindern in den
Armen ist kein Ersatz für ein Kinderrückhaltesystem. Bei einem Unfall kann das
Kind gegen die Windschutzscheibe geschleudert oder zwischen Ihnen und ande-
ren Fahrzeugteilen eingequetscht werden.
● Toyota empfiehlt dringend die Verwendung eines für die Größe des Kindes geeig-
neten Kinderrückhaltesystems, das auf dem Rücksitz eingebaut wird. Unfallstatisti-
ken belegen, dass ordnungsgemäß gesicherte Kinder auf den Rücksitzen sicherer
sind als auf dem Vordersitz.
● Verwenden Sie nie ein nach hinten gerichtetes Kinderrückhaltesystem auf dem
Beifahrersitz, wenn der manuelle Airbag-Ein/Aus-Schalter eingeschaltet ist.
(→ S. 55)
Bei einem Unfall kann die Kraft des sich schlagartig entfaltenden Beifahrer-Airbags
dem Kind tödliche oder schwere Verletzungen zufügen.
● Ein nach vorn gerichtetes Kinderrückhaltesystem sollte nur in Ausnahmefällen auf
dem Beifahrersitz montiert werden. Ein Kinderrückhaltesystem, das einen oberen
Haltegurt erfordert, darf nicht auf dem Beifahrersitz verwendet werden, da für den
Beifahrersitz keine Verankerung für einen oberen Haltegurt vorhanden ist. Stellen
Sie die Sitzlehne so aufrecht wie möglich und verschieben Sie den Sitz stets so
weit nach hinten wie möglich, da sich der Beifahrer-Airbag mit erheblicher
Geschwindigkeit und Kraft entfalten könnte. Andernfalls kann das Kind getötet oder
schwer verletzt werden.
● Lassen Sie nie zu, dass ein Kind seinen/ihren Kopf oder einen anderen Körperteil
gegen die Tür oder den Sitzbereich, die vorderen und hinteren Dachsäulen oder
die Dachlängsträger lehnt, aus welchen sich die SRS-Seiten-Airbags bzw. SRS-
Kopf-Seiten-Airbags entfalten, und zwar auch dann nicht, wenn das Kind durch ein
Kinderrückhaltesystem gesichert ist. Es ist gefährlich, falls sich die SRS-Seiten-Air-
bags und Kopf-Seiten-Airbags entfalten und der Aufprall könnte dem Kind tödliche
oder schwere Verletzungen zufügen.
● Befolgen Sie beim Einbau eines Kinderrückhaltesystems alle Herstelleranweisun-
gen und vergewissern Sie sich, dass das System sicher befestigt ist. Wenn es nicht
ordnungsgemäß befestigt ist, kann das Kind bei plötzlichem Bremsen oder bei
einem Unfall tödlich oder schwer verletzt werden.

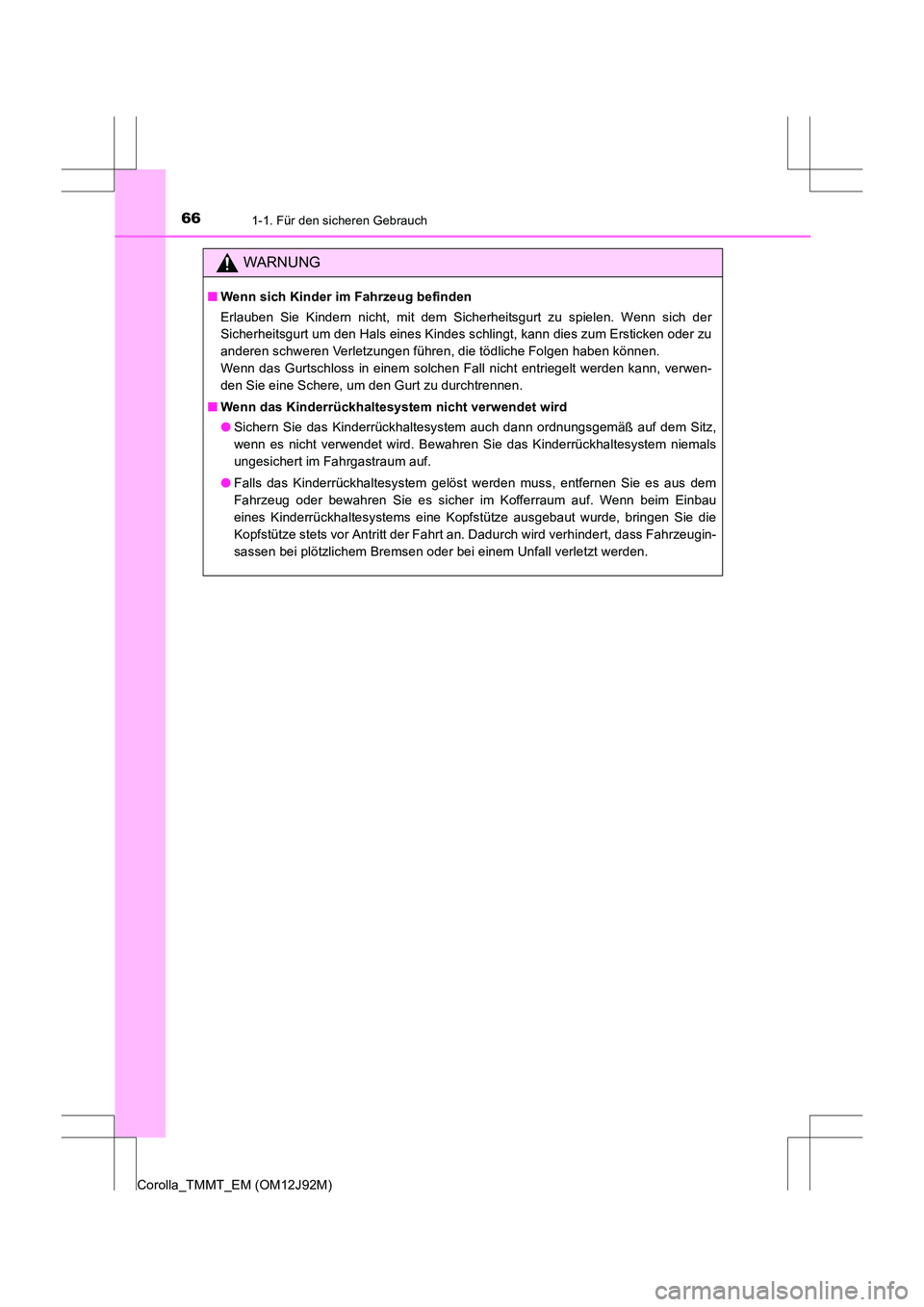

661-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Wenn sich Kinder im Fahrzeug befinden
Erlauben Sie Kindern nicht, mit dem Sicherheitsgurt zu spielen. Wenn sich der
Sicherheitsgurt um den Hals eines Kindes schlingt, kann dies zum Ersticken oder zu
anderen schweren Verletzungen führen, die tödliche Folgen haben können.
Wenn das Gurtschloss in einem solchen Fall nicht entriegelt werden kann, verwen-
den Sie eine Schere, um den Gurt zu durchtrennen.
■ Wenn das Kinderrückhaltesystem nicht verwendet wird
●Sichern Sie das Kinderrückhaltesystem auch dann ordnungsgemäß auf dem Sitz,
wenn es nicht verwendet wird. Bewahren Sie das Kinderrückhaltesystem niemals
ungesichert im Fahrgastraum auf.
● Falls das Kinderrückhaltesystem gelöst werden muss, entfernen Sie es aus dem
Fahrzeug oder bewahren Sie es sicher im Kofferraum auf. Wenn beim Einbau
eines Kinderrückhaltesystems eine Kopfstütze ausgebaut wurde, bringen Sie die
Kopfstütze stets vor Antritt der Fahrt an. Dadurch wird verhindert, dass Fahrzeugin-
sassen bei plötzlichem Bremsen oder bei einem Unfall verletzt werden.

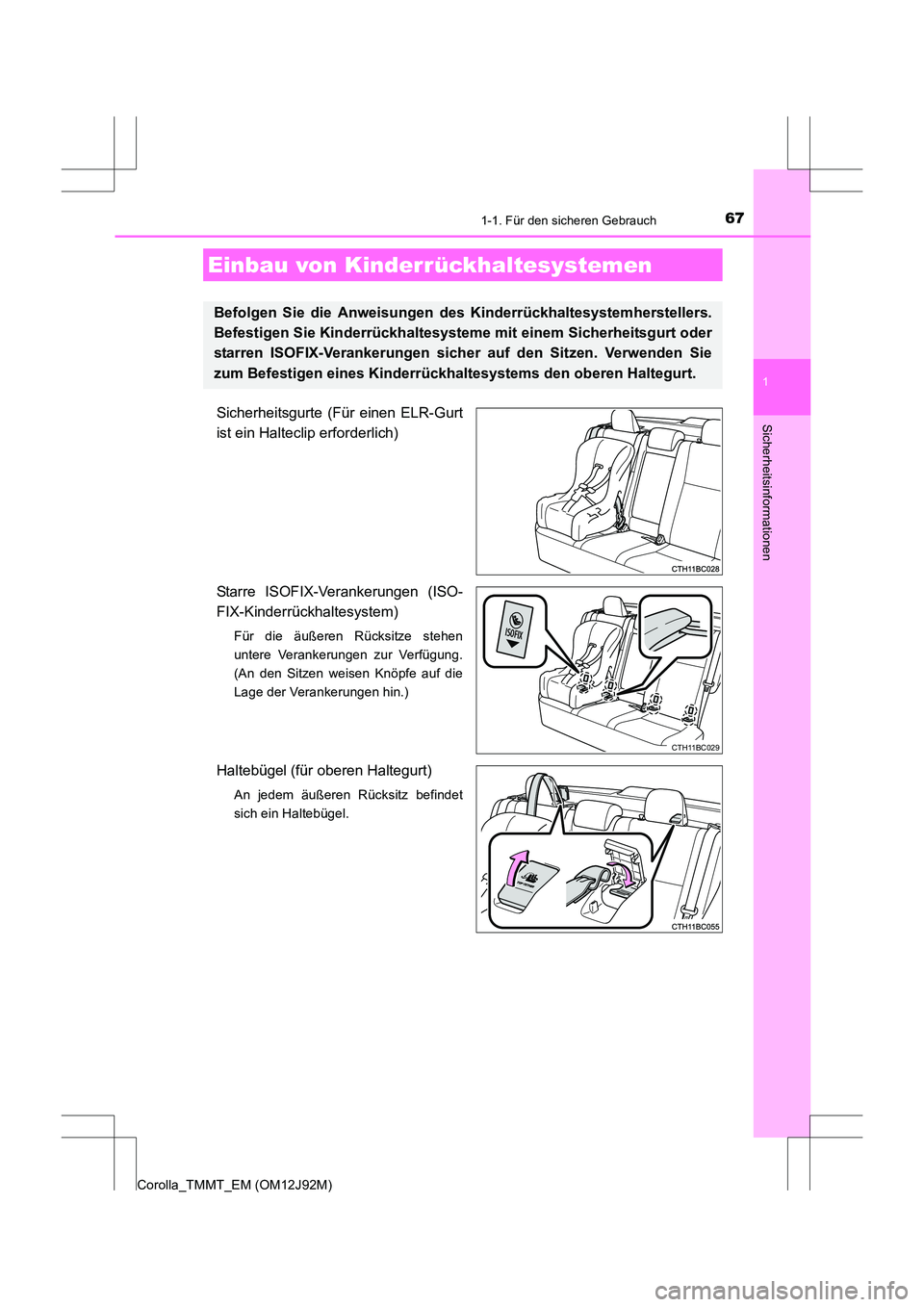

671-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)
Sicherheitsgurte (Für einen ELR-Gurt
ist ein Halteclip erforderlich)
Starre ISOFIX-Verankerungen (ISO-
FIX-Kinderrückhaltesystem)
Für die äußeren Rücksitze stehen
untere Verankerungen zur Verfügung.
(An den Sitzen weisen Knöpfe auf die
Lage der Verankerungen hin.)
Haltebügel (für oberen Haltegurt)
An jedem äußeren Rücksitz befindet
sich ein Haltebügel.
Einbau von Kinderrückhaltesystemen
Befolgen Sie die Anweisungen des Kinderrückhaltesystemherstellers.
Befestigen Sie Kinderrückhaltesysteme mit einem Sicherheitsgurt oder
starren ISOFIX-Verankerungen sicher auf den Sitzen. Verwenden Sie
zum Befestigen eines Kinderrückh altesystems den oberen Haltegurt.
CTH11BC029

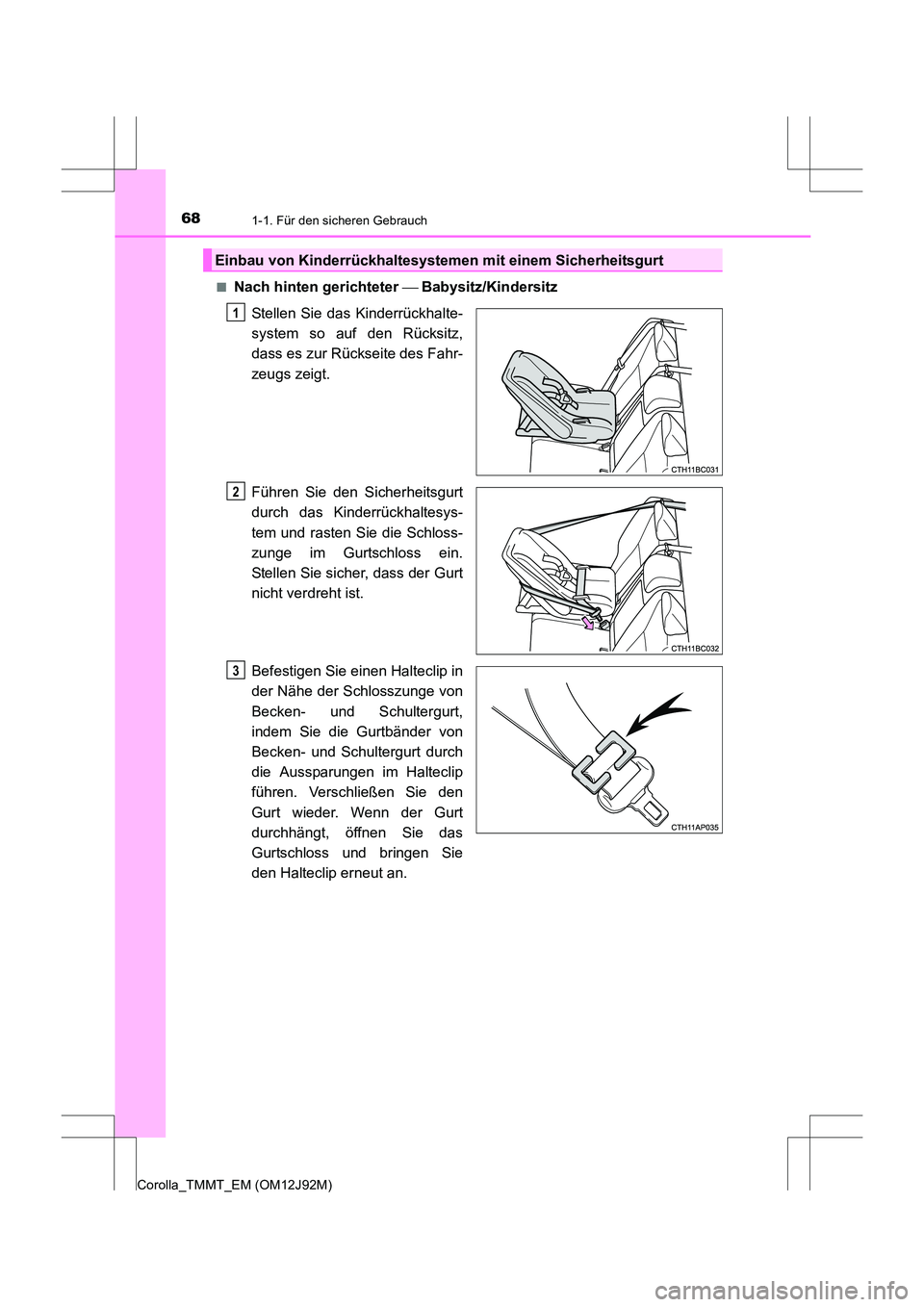

681-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)■
Nach hinten gerichteter
 Babysitz/Kindersitz
Stellen Sie das Kinderrückhalte-
system so auf den Rücksitz,
dass es zur Rückseite des Fahr-
zeugs zeigt.
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge von
Becken- und Schultergurt,
indem Sie die Gurtbänder von
Becken- und Schultergurt durch
die Aussparungen im Halteclip
führen. Verschließen Sie den
Gurt wieder. Wenn der Gurt
durchhängt, öffnen Sie das
Gurtschloss und bringen Sie
den Halteclip erneut an.
Einbau von Kinderrückhaltesystemen mit einem Sicherheitsgurt
1
2
3

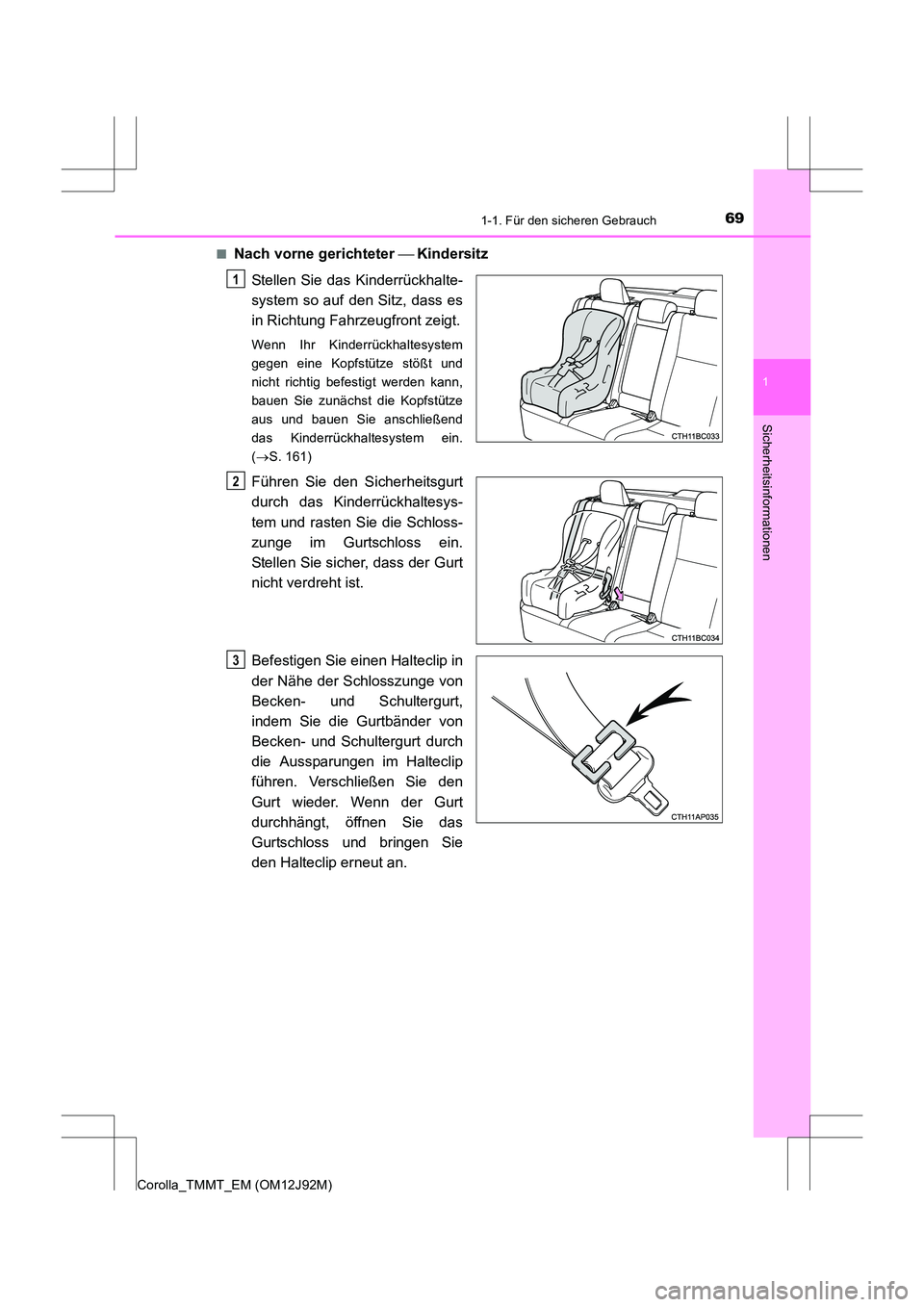

691-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)■
Nach vorne gerichteter
 Kindersitz
Stellen Sie das Kinderrückhalte-
system so auf den Sitz, dass es
in Richtung Fahrzeugfront zeigt.
Wenn Ihr Kinderrückhaltesystem
gegen eine Kopfstütze stößt und
nicht richtig befestigt werden kann,
bauen Sie zunächst die Kopfstütze
aus und bauen Sie anschließend
das Kinderrückhaltesystem ein.
( → S. 161)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist.
Befestigen Sie einen Halteclip in
der Nähe der Schlosszunge von
Becken- und Schultergurt,
indem Sie die Gurtbänder von
Becken- und Schultergurt durch
die Aussparungen im Halteclip
führen. Verschließen Sie den
Gurt wieder. Wenn der Gurt
durchhängt, öffnen Sie das
Gurtschloss und bringen Sie
den Halteclip erneut an.
1
2
3

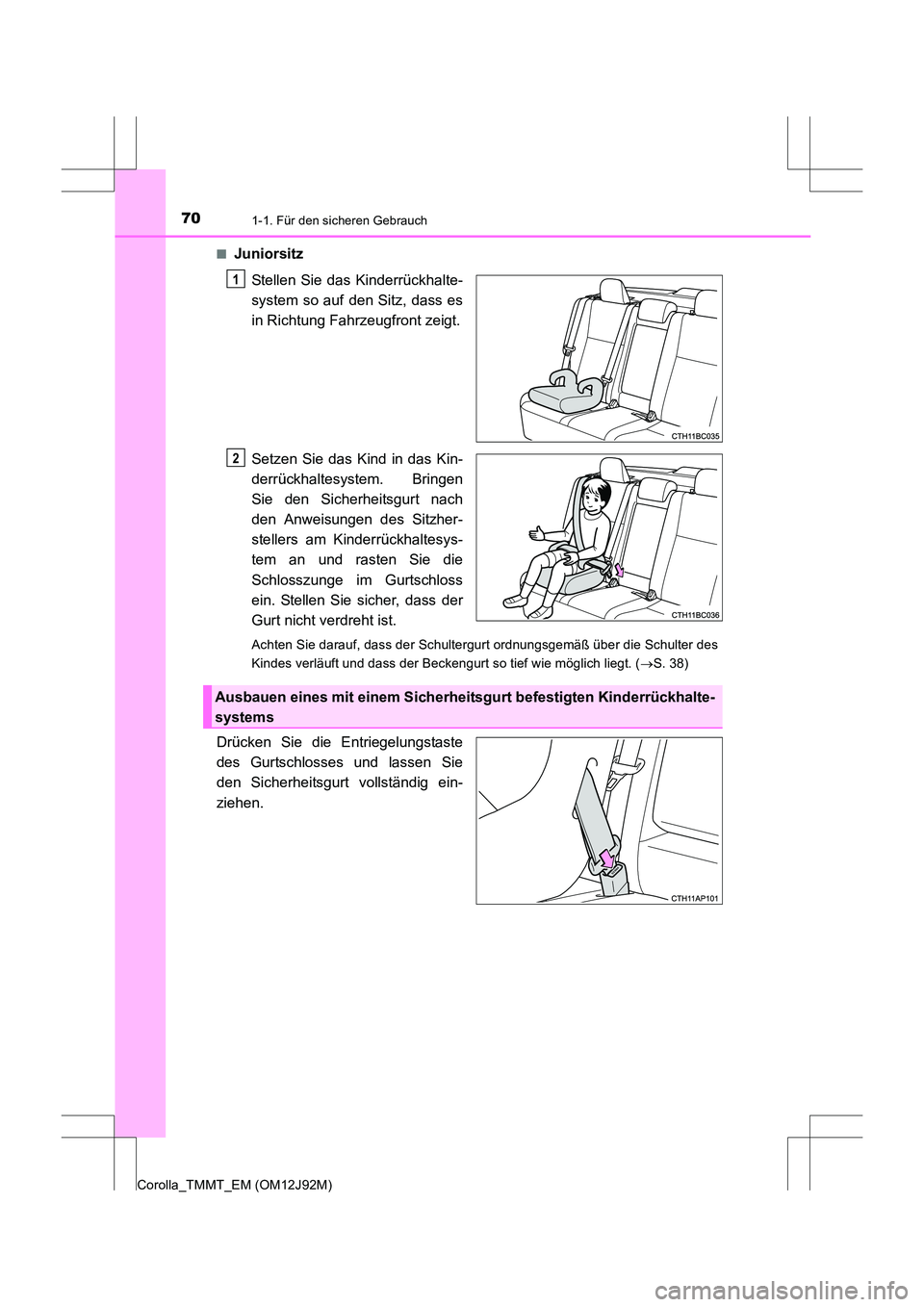

701-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)■
Juniorsitz
Stellen Sie das Kinderrückhalte-
system so auf den Sitz, dass es
in Richtung Fahrzeugfront zeigt.
Setzen Sie das Kind in das Kin-
derrückhaltesystem. Bringen
Sie den Sicherheitsgurt nach
den Anweisungen des Sitzher-
stellers am Kinderrückhaltesys-
tem an und rasten Sie die
Schlosszunge im Gurtschloss
ein. Stellen Sie sicher, dass der
Gurt nicht verdreht ist.
Achten Sie darauf, dass der Schultergurt ordnungsgemäß über die Schulter des
Kindes verläuft und dass der Beckengurt so tief wie möglich liegt. ( →S. 38)
Drücken Sie die Entriegelungstaste
des Gurtschlosses und lassen Sie
den Sicherheitsgurt vollständig ein-
ziehen.
1
2
Ausbauen eines mit einem Sicherheit sgurt befestigten Kinderrückhalte-
systems
