6019-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
9
Specificaţiile autoturismului
Motoare diesel
În autoturismul dumneavoastră Toyota se foloseşte uleiul de motor
„Toyota Genuine Motor Oil”. Toyota recomandă folosirea uleiului de
motor omologat „Toyota Genuine Motor Oil”. Pot fi folosite şi alte
tipuri de ulei de motor echivalente
Clasă de ulei: ACEA C2
Vâscozitate recomandată (SAE):
Alegerea optimă pentru consum
redus de combustibil şi pornire
uşoară pe vreme rece este uleiul
SAE 0W-30, cu care auto-
turismul dumneavoastră To y o t a
este alimentat la livrare.
Vâscozitatea uleiului (aici este explicată spre exemplificare pentru
0W-30):
• Grupa 0W din clasa de vâscozitate 0W-30 a uleiului arată
caracteristica uleiului de a permite pornirea motorului pe timp
rece. Uleiurile cu o cifră mai mică înainte de W permit o pornire
mai uşoară a motorului pe vreme rece.
• Cifra 30 din 0W-30 arată caracteristica de vâscozitate a uleiului
atunci când uleiul este la temperatură ridicată. Un ulei cu o
vâscozitate mai mare (cu valoare mai ridicată) poate fi mai
adecvat dacă autoturismul rulează cu turaţii mari ale motorului
sau în condiţii de solicitare extremă.
NOTĂ
Folosirea altui tip de ulei de motor dec

6029-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
Sistemul de răcire
Capaci-
tate
Motorul 1NR-FE 4,7 l (5,0 qt., 4,1 Imp. qt.)
Motorul 1ZR-FAE
Autoturisme cu transmisie Multidrive
5,8 l (6,1 qt., 5,1 Imp. qt.)
Autoturisme cu transmisie manuală
5,6 l (5,9 qt., 4,9 Imp. qt.)
Motorul 1ND-TV
Fără sistem de încălzire rapidă
5,6 l (5,9 qt., 4,9 Imp. qt.)
Cu sistem de încălzire rapidă
6,0 l (6,3 qt., 5,3 Imp. qt.)
Tip de lichid de răcireFolosiţi oricare din următoarele tipuri.
• „Toyota Super Long Life Coolant”
• Un lichid de răcire similar, de înaltă
calitate, pe bază de etilen glicol, fără
silicaţi, amine, nitriţi sau boraţi, cu
durată lungă de utilizare datorată
tehnologiei acidului organic hibrid
Nu folosiţi doar apă simplă.
Sistemul de aprindere (motoare pe benzină)
Bujiile
Marcă
Motorul 1NR-FE
DENSO SC16HR11
Motorul 1ZR-FAE
DENSO SC20HR11
DENSO SC16HR11
Interstiţiu electrozi1,1 mm (0,043 in.)
NOTĂ
■Bujii cu electrod de iridiu
Folosiţi numai bujii cu electrod de iridiu. Nu reglaţi interstiţiul electrozilor
bujiilor.

6039-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
9
Specificaţiile autoturismului
*: Capacitatea de lichid este cantitatea de referinţă.
Dacă este necesară înlocuirea, adresaţi-vă unui dealer autorizat Toyota
sau unui atelier service specializat.
Sistemul electric
Acumulatorul
Tensiune circuit deschis
la 20°C (68°F):12,3 V sau mai mult
Dacă tensiunea este mai mică decât valoarea
standard, încărcaţi acumulatorul.

(Tensiunea trebuie verificată după 20 minute
de la oprirea motorului şi stingerea tuturor
luminilor.)
Rate de încărcaremax. 5 A
Transmisia Multidrive
Capacitate lichid*7,5 l (7,9 qt., 6,6 Imp. qt.)
Tip de lichidToyota Genuine CVTF FE
NOTĂ
■Tip de lichid de transmisie Multidrive
Folosirea altui tip de lichid pentru transmisia Multidrive decât „Toyota
Genuine CVTF FE” poate afecta calitatea cuplării treptelor de viteze,
ducând la blocarea transmisiei însoţită de vibraţii, şi în final la avarierea
transmisiei autoturismului.

6049-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
Transmisia manuală
Capacitate ulei de
transmisie
(Referinţă)
2,4 l (2,5 qt., 2,1 Imp. qt.)
Tip ulei de transmisie„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” sau un ulei echivalent
NOTĂ
■Ulei pentru transmisie manuală
●În funcţie de anumite caracteristici ale uleiului de transmisie utilizat sau
condiţii de utilizare, s-ar putea ca sunetul de ralanti, senzaţia la schimbarea
treptelor de viteze şi/sau consumul de combustibil să difere sau să fie
afectate. Pentru performanţe optime, Toyota recomandă folosirea uleiului
„TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”.
●Autoturismul dumneavoastră Toyota conţine din fabricaţie ulei „TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”. Folosiţi uleiul
omologat de Toyota „TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W” sau un ulei de calitate similară, care să fie conform cu specificaţia
de mai sus. Pentru informaţii suplimentare, adresaţi-vă unui dealer autorizat
Toyota sau unui atelier service specializat.

6059-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
9
Specificaţiile autoturismului
*1: Cursa minimă a pedalei atunci când este apăsată cu o forţă de 300 N
(30,6 kgf, 67,4 lbf), cu motorul în funcţiune
*2: Cursa manetei frânei de parcare atunci când este acţionată cu o forţă de
200 N (20,4 kgf, 45,0 lbf)
Ambreiajul
Joc liber pedală5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Tip de lichidSAE J1703 sau FMVSS Nr.116 DOT 3 sau SAE
J1704 sau FMVSS Nr.116 DOT 4
Frânele
Cursă pedală*1
Autoturisme cu volanul
pe stânga
Autoturisme cu volanul
pe dreaptamin. 69 mm (2,71 in.)
min. 78 mm (3,07 in.)
Joc liber pedală1 ⎯ 6 mm (0,04 ⎯ 0,24 in.)
Cursă manetă frână de
parcare
*26 ⎯ 8 clicuri
Tip de lichid SAE J1704 sau FMVSS No.116 DOT 4

6069-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
Anvelope de 15 inch
*: Presiunea în anvelope specificată este indicată pe eticheta cu informaţii
despre indicele de sarcină al anvelopei. (→P. 473)

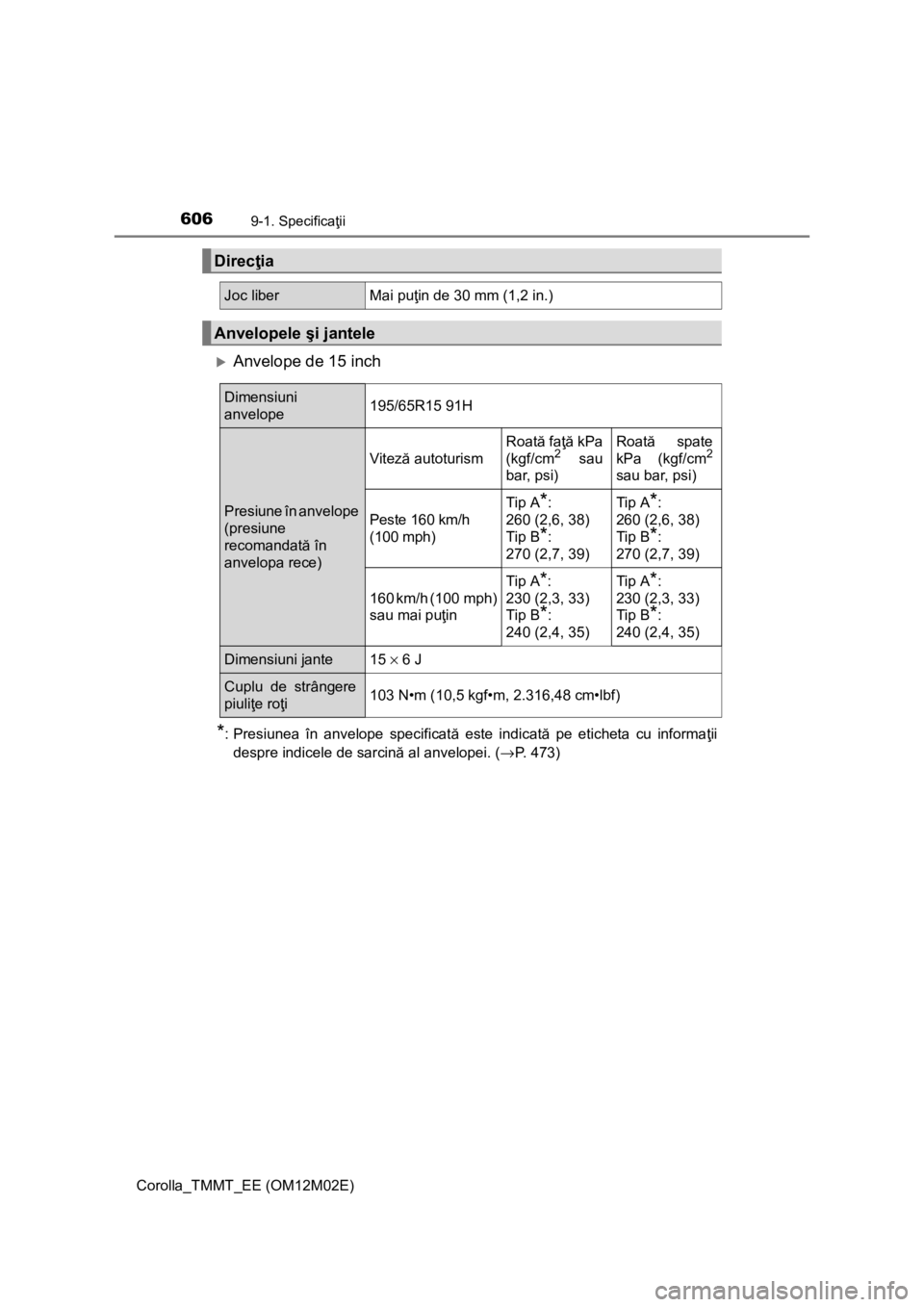

Direcţia
Joc liberMai puţin de 30 mm (1,2 in.)
Anvelopele şi jantele
Dimensiuni
anvelope195/65R15 91H
Presiune în anvelope
(presiune
recomandată în
anvelopa rece)
Viteză autoturism
Roată faţă kPa
(kgf/cm2 sau
bar, psi)
Roată spate
kPa (kgf/cm2
sau bar, psi)
Peste 160 km/h
(100 mph)
Tip A*:
260 (2,6, 38)
Tip B
*:
270 (2,7, 39)
Tip A*:
260 (2,6, 38)
Tip B
*:
270 (2,7, 39)
160 km/h (100 mph)
sau mai puţin
Tip A*:
230 (2,3, 33)
Tip B
*:
240 (2,4, 35)
Tip A*:
230 (2,3, 33)
Tip B
*:
240 (2,4, 35)
Dimensiuni jante15 × 6 J
Cuplu de strângere
piuliţe roţi103 N•m (10,5 kgf•m, 2.316,48 cm•lbf)

6079-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
9
Specificaţiile autoturismului

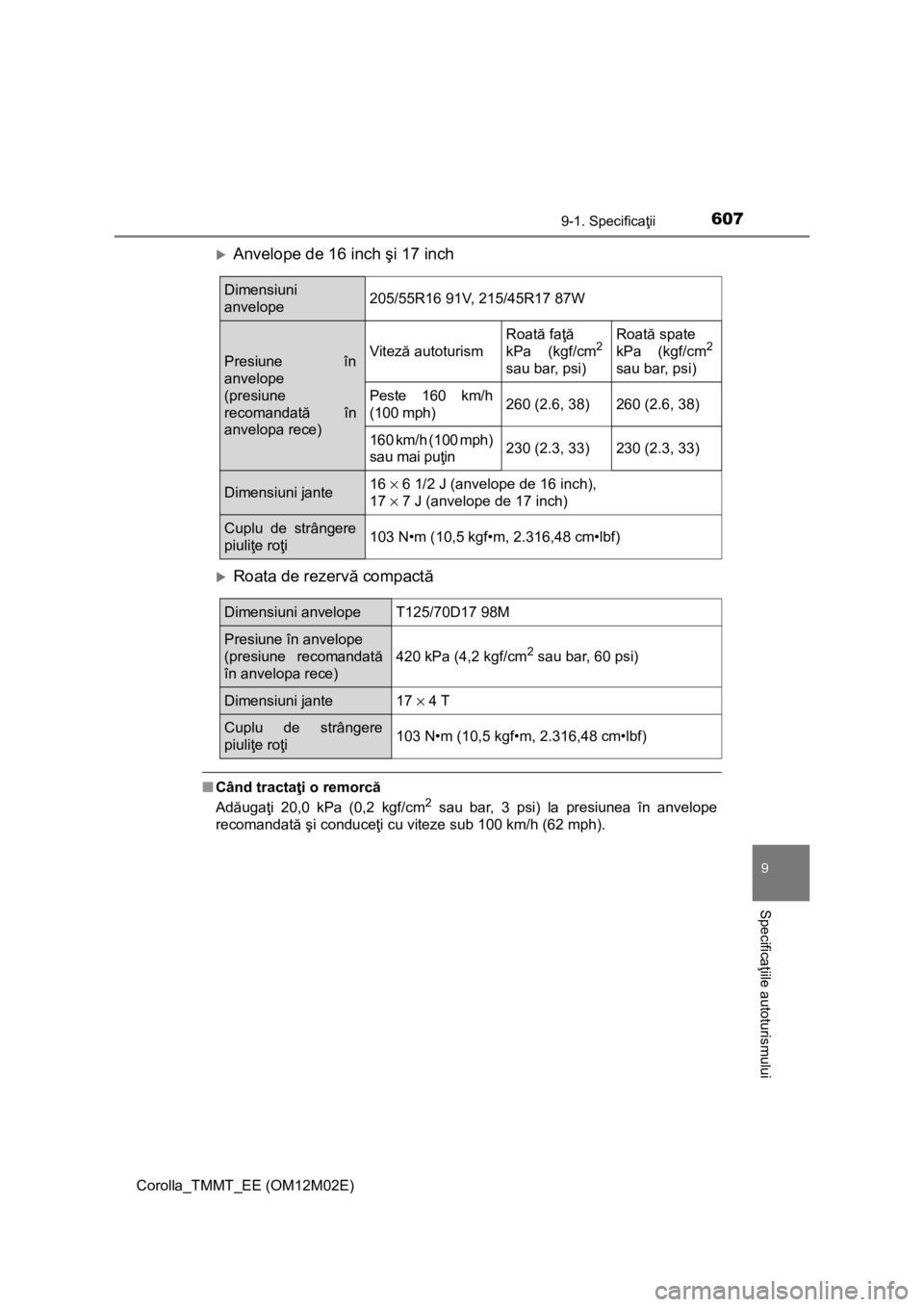

Anvelope de 16 inch şi 17 inch
Roata de rezervă compactă
■Când tractaţi o remorcă
Adăugaţi 20,0 kPa (0,2 kgf/cm2 sau bar, 3 psi) la presiunea în anvelope
recomandată şi conduceţi cu viteze sub 100 km/h (62 mph).
Dimensiuni
anvelope205/55R16 91V, 215/45R17 87W
Presiune în
anvelope
(presiune
recomandată în
anvelopa rece)Viteză autoturism
Roată faţă
kPa (kgf/cm2
sau bar, psi)
Roată spate
kPa (kgf/cm2
sau bar, psi)
Peste 160 km/h
(100 mph)260 (2.6, 38)260 (2.6, 38)
160 km/h (100 mph)
sau mai puţin230 (2.3, 33)230 (2.3, 33)
Dimensiuni jante16 × 6 1/2 J (anvelope de 16 inch),
17 × 7 J (anvelope de 17 inch)
Cuplu de strângere
piuliţe roţi103 N•m (10,5 kgf•m, 2.316,48 cm•lbf)
Dimensiuni anvelopeT125/70D17 98M
Presiune în anvelope
(presiune recomandată
în anvelopa rece)
420 kPa (4,2 kgf/cm2 sau bar, 60 psi)
Dimensiuni jante17 × 4 T
Cuplu de strângere
piuliţe roţi103 N•m (10,5 kgf•m, 2.316,48 cm•lbf)

6089-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)

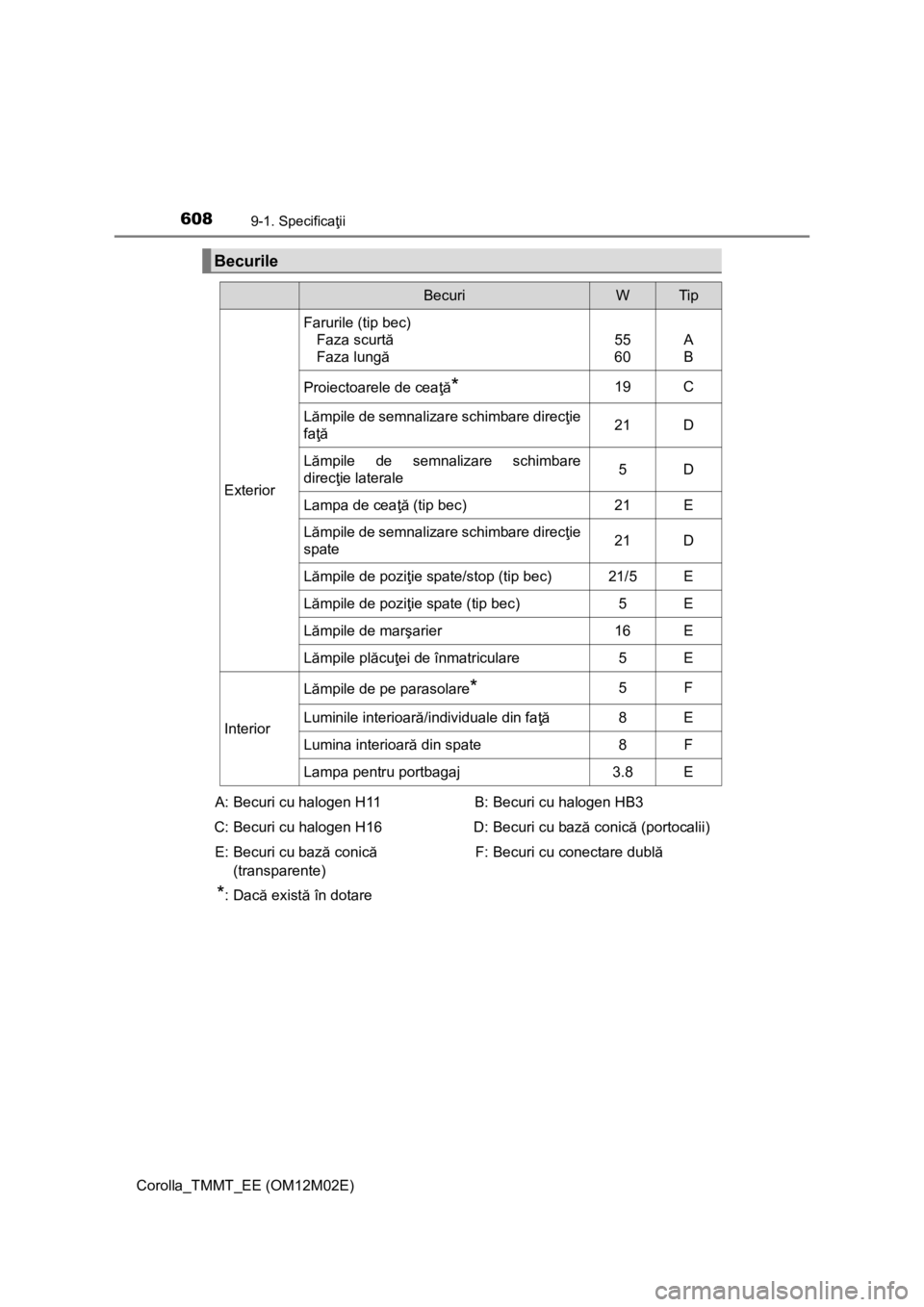

Becurile
BecuriWTip
Exterior
Farurile (tip bec)
Faza scurtă
Faza lungă
55
60A
B
Proiectoarele de ceaţă*19C
Lămpile de semnalizare schimbare direcţie
faţă21D
Lămpile de semnalizare schimbare
direcţie laterale5D
Lampa de ceaţă (tip bec)21E
Lămpile de semnalizare schimbare direcţie
spate21D
Lămpile de poziţie spate/stop (tip bec)21/5E
Lămpile de poziţie spate (tip bec)5E
Lămpile de marşarier16E
Lămpile plăcuţei de înmatriculare5E
Interior
Lămpile de pe parasolare*5F
Luminile interioară/individuale din faţă8E
Lumina interioară din spate8F
Lampa pentru portbagaj3.8E
A: Becuri cu halogen H11
C: Becuri cu halogen H16
E: Becuri cu bază conică
(transparente)
*:Dacă există în dotareB: Becuri cu halogen HB3
D: Becuri cu bază conică (portocalii)
F: Becuri cu conectare dublă

6099-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
9
Specificaţiile autoturismului
■Folosirea benzinei amestecate cu etanol la un motor pe benzină
Toyota permite folosirea benzinei amestecate cu etanol în cazul în care
conţinutul de etanol este de max. 10%. Asiguraţi-vă că benzina cu etanol ce
va fi folosită are o cifră octanică mai mare decât valoarea indicată mai sus.
■Dacă doriţi să circulaţi în străinătate (motor diesel)
S-ar putea ca motorina cu conţinut redus de sulf să nu fie disponibilă, astfel
încât va trebui să vă adresaţi distribuitorului dumneavoastră pentru
verificarea disponibilităţii.
■Dacă motorul prezintă detonaţii
●Adresaţi-vă unui dealer autorizat Toyota sau unui atelier service specializat.
●S-ar putea ca ocazional să apară detonaţii pentru o scurtă perioadă de timp
atunci când acceleraţi sau abordaţi o rampă. Este un fenomen normal, care
nu trebuie să vă îngrijoreze.

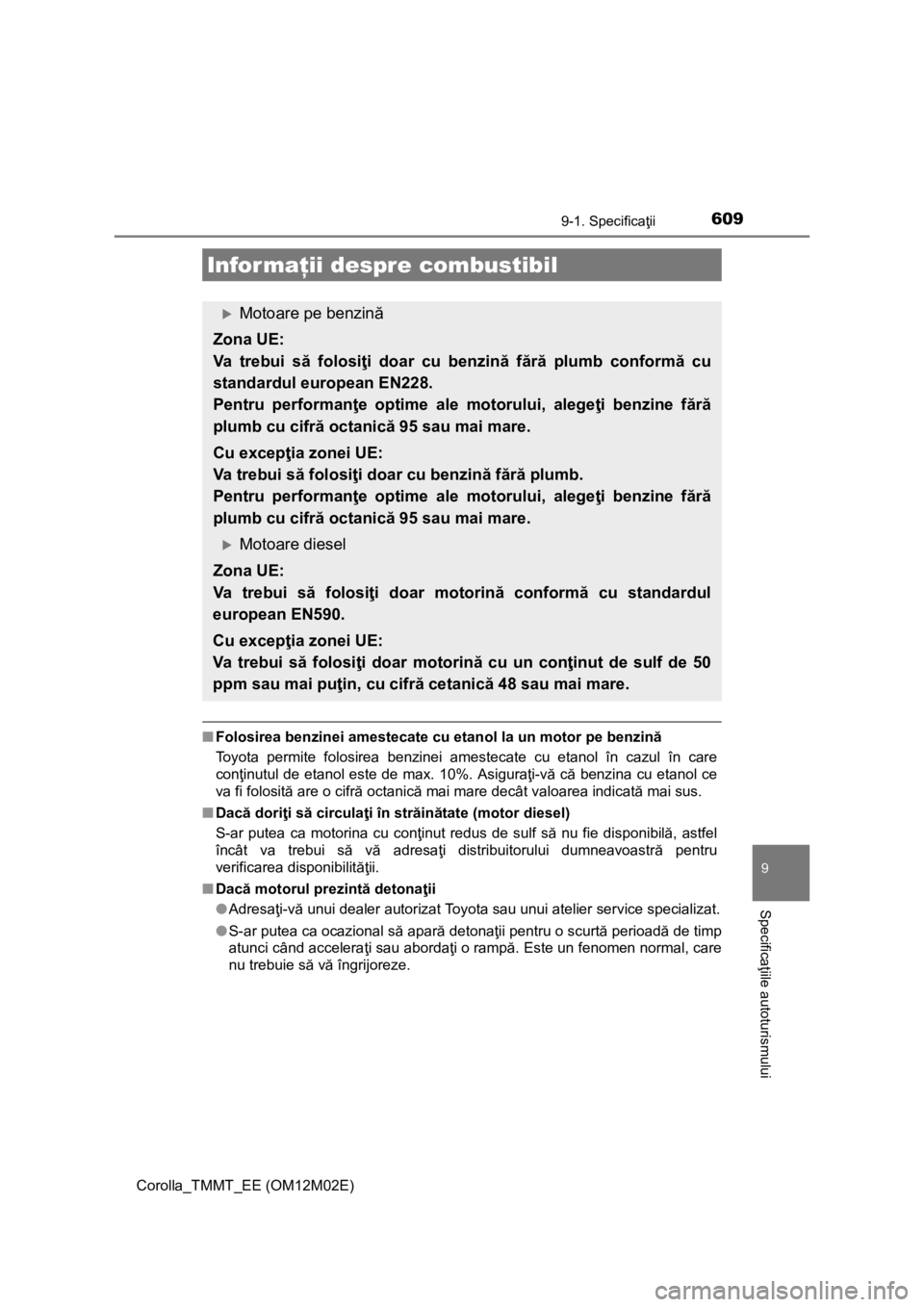

Infor maţii despre combustibil
Motoare pe benzină
Zona UE:
Va trebui să folosiţi doar cu benzină fără plumb conformă cu
standardul european EN228.
Pentru performanţe optime ale motorului, alegeţi benzine fără
plumb cu cifră octanică 95 sau mai mare.
Cu excepţia zonei UE:
Va trebui să folosiţi doar cu benzină fără plumb.
Pentru performanţe optime ale motorului, alegeţi benzine fără
plumb cu cifră octanică 95 sau mai mare.
Motoare diesel
Zona UE:
Va trebui să folosiţi doar motorină conformă cu standardul
european EN590.
Cu excepţia zonei UE:
Va trebui să folosiţi doar motorină cu un conţinut de sulf de 50
ppm sau mai puţin, cu cifră cetanică 48 sau mai mare.

6109-1. Specificaţii
Corolla_TMMT_EE (OM12M02E)
NOTĂ
■Notă referitoare la calitatea combustibilului
●Nu folosiţi combustibili inadecvaţi. Folosirea unor astfel de combustibili va
cauza avarierea motorului.
●Motoare pe benzină: Nu folosiţi benzină cu plumb.
Dacă folosiţi benzină cu plumb, catalizatorul cu trei căi îşi va pierde eficienţa,
iar sistemul de control al emisiilor va funcţiona necorespunzător.
●Motoare diesel: Nu folosiţi motorină care conţine mai mult de 50 ppm de sulf.
Folosirea unui combustibil cu o concentraţie mai mare de sulf poate cauza
avarierea motorului.
●Motoare pe benzină (zona UE): Nu se vor folosi combustibili bioetanol
comercializaţi sub denumirea „E50” sau „E85” şi combustibili cu un conţinut
mare de etanol. Folosirea acestor combustibili va cauza defectarea
sistemului de alimentare cu combustibil al autoturismului. Dacă aveţi orice fel
de dubii, adresaţi-vă unui dealer autorizat Toyota sau unui atelier service
specializat.
●Motoare pe benzină (cu excepţia zonei UE): Nu se vor folosi combustibili
bioetanol comercializaţi sub denumirea „E50” sau „E85” şi combustibili cu un
conţinut mare de etanol. Autoturismul dumneavoastră poate fi alimentat cu
benzină amestecată cu maximum 10% etanol. Folosirea unui combustibil cu
un conţinut de etanol (E10) mai mare de 10% va duce la avarierea sistemului
de alimentare cu combustibil al autoturismului. Va trebui să asiguraţi
alimentarea autoturismului numai de la o sursă pentru care pot fi garantate
specificaţiile şi calitatea combustibilului. Dacă aveţi orice fel de dubii,
adresaţi-vă unui dealer autorizat Toyota sau unui atelier service specializat.
●Motoare diesel (zona UE): Nu se vor folosi combustibili FAME (ester metilic
al acizilor graşi) comercializaţi sub denumirea „B30” sau „B100” şi
combustibili cu un conţinut mare de FAME. Folosirea acestor combustibili va
cauza defectarea sistemului de alimentare cu combustibil al autoturismului.
Dacă aveţi orice fel de dubii, adresaţi-vă unui dealer autorizat Toyota sau unui
atelier service specializat.
●Motoare diesel (cu excepţia zonei UE): Nu se vor folosi combustibili FAME
(ester metilic al acizilor graşi) comercializaţi sub denumirea „B30” sau „B100”
şi combustibili cu un conţinut mare de FAME. Autoturismul dumneavoastră
poate fi alimentat cu motorină amestecată cu maximum 5% biodiesel FAME
(B5). Folosirea unui combustibil cu un conţinut de FAME (B5) mai mare de
5% va duce la avarierea sistemului de alimentare cu combustibil al
autoturismului. Va trebui să asiguraţi alimentarea autoturismului numai de la
o sursă pentru care pot fi garantate specificaţiile şi calitatea combustibilului.
Dacă aveţi orice fel de dubii, adresaţi-vă unui dealer autorizat Toyota sau unui
atelier service specializat.
●Motoare pe benzină: Nu folosiţi benzină amestecată cu metanol, cum ar fi
M15, M85, M100. Folosirea benzinei cu conţinut de metanol poate cauza
defectarea sau avarierea motorului.
