TOYOTA COROLLA 2017 Omistajan Käsikirja (in Finnish)

4117-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
Vedä konepellin lukituksen
vapautuskahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se konepellin alapin-
nassa olevaan reikään.
Konepelti
Avaa konepellin lukitus auton sisäpuolelta.
1
2
3
OM12M02FI.book Page 411 Friday, January 27, 2017 1:25 PM

4127-3. Tee-se-itse-huolto
OM12M02FI
VAROITUS
n Tarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, auton ollessa liikkeessä se saattaa
avautua aiheuttaen onnettomuuden, josta voi olla seurauksena vakava
loukkaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepel-
lin taipumisen.
OM12M02FI.book Page 412 Friday, January 27, 2017 1:25 PM

4137-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
uEdessä
uTakana
Nostopisteet hallinosturille
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM12M02FI.book Page 413 Friday, January 27, 2017 1:25 PM

4147-3. Tee-se-itse-huolto
OM12M02FI
1NR-FE-moottori
Moottoritila
Pesunestesäiliö (→S. 427)
Moottorin jäähdytysnestesäiliö (→ S. 422)
Moottoriöljyn täyttöaukon
korkki (→ S. 419)
Moottoriöljyn mittatikku (→ S. 417) Akku
(→ S. 424)
Sulakerasia ( →S. 448)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 423)
Jäähdytin ( →S. 423)1
2
3
4
5
6
7
8
9
OM12M02FI.book Page 414 Friday, January 27, 2017 1:25 PM

4157-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
1ZR-FAE-moottori
Pesunestesäiliö (→S. 427)
Moottorin
jäähdytysnestesäiliö (→ S. 422)
Moottoriöljyn täyttöaukon
korkki ( →S. 419)
Moottoriöljyn
mittatikku ( →S. 417) Akku
(→ S. 424)
Sulakerasia ( →S. 448)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 423)
Jäähdytin ( →S. 423)1
2
3
4
5
6
7
8
9
OM12M02FI.book Page 415 Friday, January 27, 2017 1:25 PM

4167-3. Tee-se-itse-huolto
OM12M02FI
1ND-TV-moottori
Pesunestesäiliö (→S. 427)
Moottorin jäähdytysnestesäiliö (→ S. 422)
Moottoriöljyn täyttöaukon
korkki ( →S. 419)
Moottoriöljyn mittatikku (→ S. 417) Polttoaineensuodatin
(→ S. 428)
Akku (→ S. 424)
Sulakerasia ( →S. 448)
Jäähdytin ( →S. 423)
Sähkötoiminen
jäähdytystuuletin
Lauhdutin ( →S. 423)
Välijäähdytin ( →S. 423)1
2
3
4
5
6
7
8
9
10
11
OM12M02FI.book Page 416 Friday, January 27, 2017 1:25 PM

4177-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastusPysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja
sammutettuasi sen, odota vähintään 5 minuuttia, että öljy ehtii
laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mittatikku ulos.
Puhdista mittatikku räsyllä.
Tasainen mittatikku: Työnnä mittatikku pohjaan asti.
Moottoriöljy
1
2
1NR-FE-moottori1ZR-FAE-moottori
1ND-TV-moottori
3
4
OM12M02FI.book Page 417 Friday, January 27, 2017 1:25 PM

4187-3. Tee-se-itse-huolto
OM12M02FI
Mittatikku ulokkeilla: Työnnä
ulokkeilla varustettu mitta-
tikku pohjaan asti siten, että
ulokkeet ( kuvassa) osoit-
tavat kohti moottoria.
Pidä räsy alla ja vedä mittatikku ulos. Tarkista öljyn määrä mittati-
kusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto saattaa poiketa riippuen auton tyypistä ja moot-
torista.
Puhdista mittatikku ja työnnä se takaisin pohjaan asti.4
1
5
1
2
3
Tasainen mittatikkuMittatikku ulokkeilla
6
OM12M02FI.book Page 418 Friday, January 27, 2017 1:25 PM

4197-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle
tai vain vähän yli alamerkin,
lisää öljyä. Lisättävän öljyn
tulee olla samaa tyyppiä, jota
moottorissa on käytetty.
Tarkista moottorissa olevan öljyn laatu ja ota esiin öljyn lisäämiseen
tarvittavat välineet.
Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerrallaan, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
Moottoriöljyn valinta →S. 560
Öljyn määrä
(Alhainen → Täysi)
1ND-TV-moottori (muut maat kuin Turkki)
1,3 L
Muut
1,5 L
Kohteet Puhdas suppilo
1
2
3
OM12M02FI.book Page 419 Friday, January 27, 2017 1:25 PM

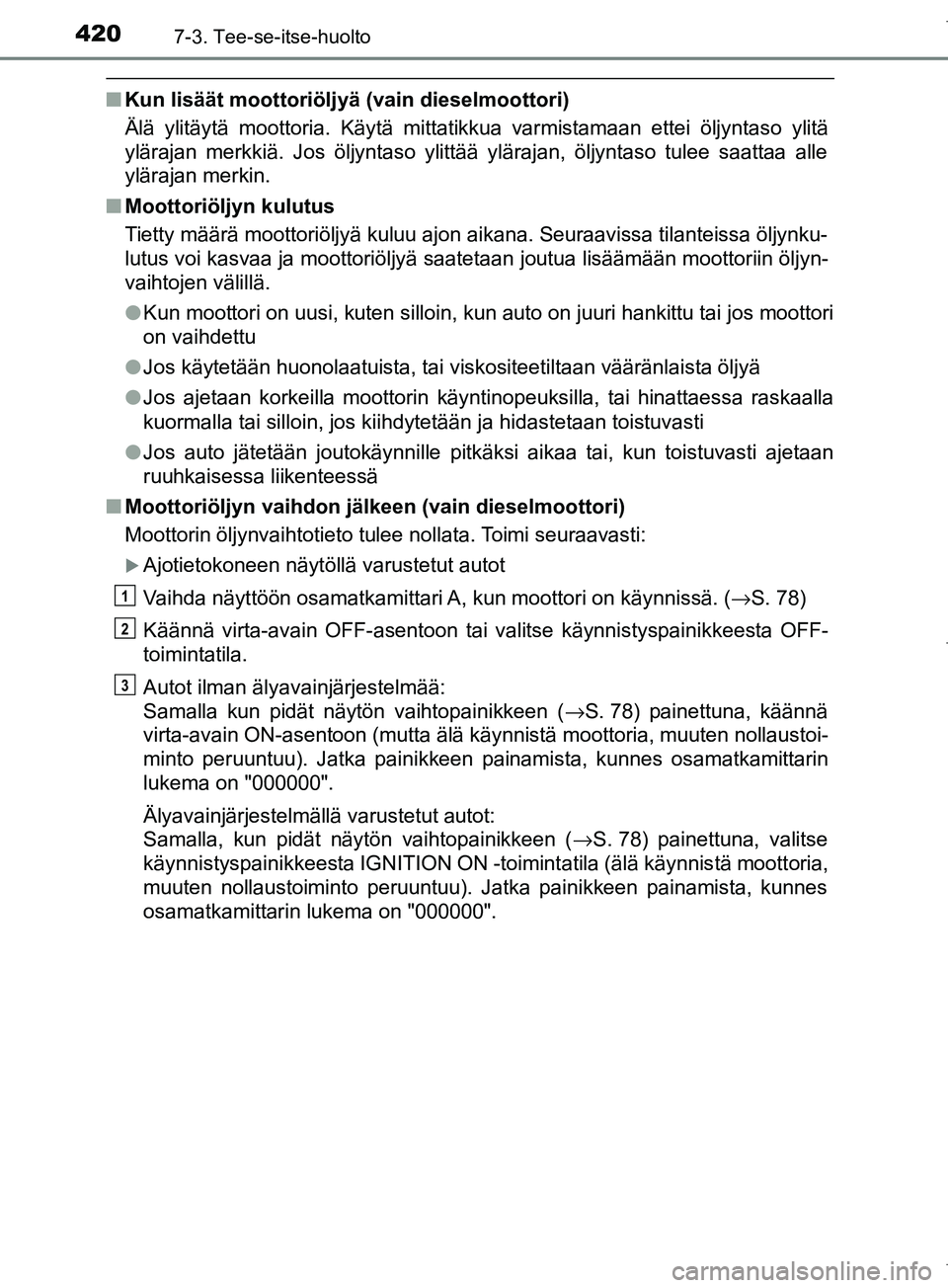

4207-3. Tee-se-itse-huolto
OM12M02FI
nKun lisäät moottoriöljyä (vain dieselmoottori)
Älä ylitäytä moottoria. Käytä mittatikkua varmistamaan ettei öljyntaso ylitä
ylärajan merkkiä. Jos öljyntaso ylittää ylärajan, öljyntaso tulee s\
aattaa alle
ylärajan merkin.
n Moottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saatetaan joutua lisäämään moottoriin öljyn-
vaihtojen välillä.
lKun moottori on uusi, kuten silloin, kun auto on juuri hankittu tai jos moottori
on vaihdettu
l Jos käytetään huonolaatuista, tai viskositeetiltaan väärä\
nlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai hinattaessa raskaalla
kuormalla tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa tai, kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
n Moottoriöljyn vaihdon jälkeen (vain dieselmoottori)
Moottorin öljynvaihtotieto tulee nollata. Toimi seuraavasti:
Ajotietokoneen näytöllä varustetut autot
Vaihda näyttöön osamatkamittari A, kun moottori on käynnissä. ( →S. 78)
Käännä virta-avain OFF-asentoon tai valitse käynnistyspainikkeesta OFF-
toimintatila.
Autot ilman älyavainjärjestelmää:
Samalla kun pidät näytön vaihtopainikkeen ( →S. 78) painettuna, käännä
virta-avain ON-asentoon (mutta älä käynnistä moottoria, muuten nollaustoi-
minto peruuntuu). Jatka painikkeen painamista, kunnes osamatkamittarin
lukema on "000000".
Älyavainjärjestelmällä varustetut autot:
Samalla, kun pidät näytön vaihtopainikkeen ( →S. 78) painettuna, valitse
käynnistyspainikkeesta IGNITION ON -toimintatila (älä käynnistä moottoria,
muuten nollaustoiminto peruuntuu). Jatka painikkeen painamista, kunnes
osamatkamittarin lukema on "000000".
1
2
3
OM12M02FI.book Page 420 Friday, January 27, 2017 1:25 PM
