TOYOTA COROLLA 2017 Omistajan Käsikirja (in Finnish)

4517-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito

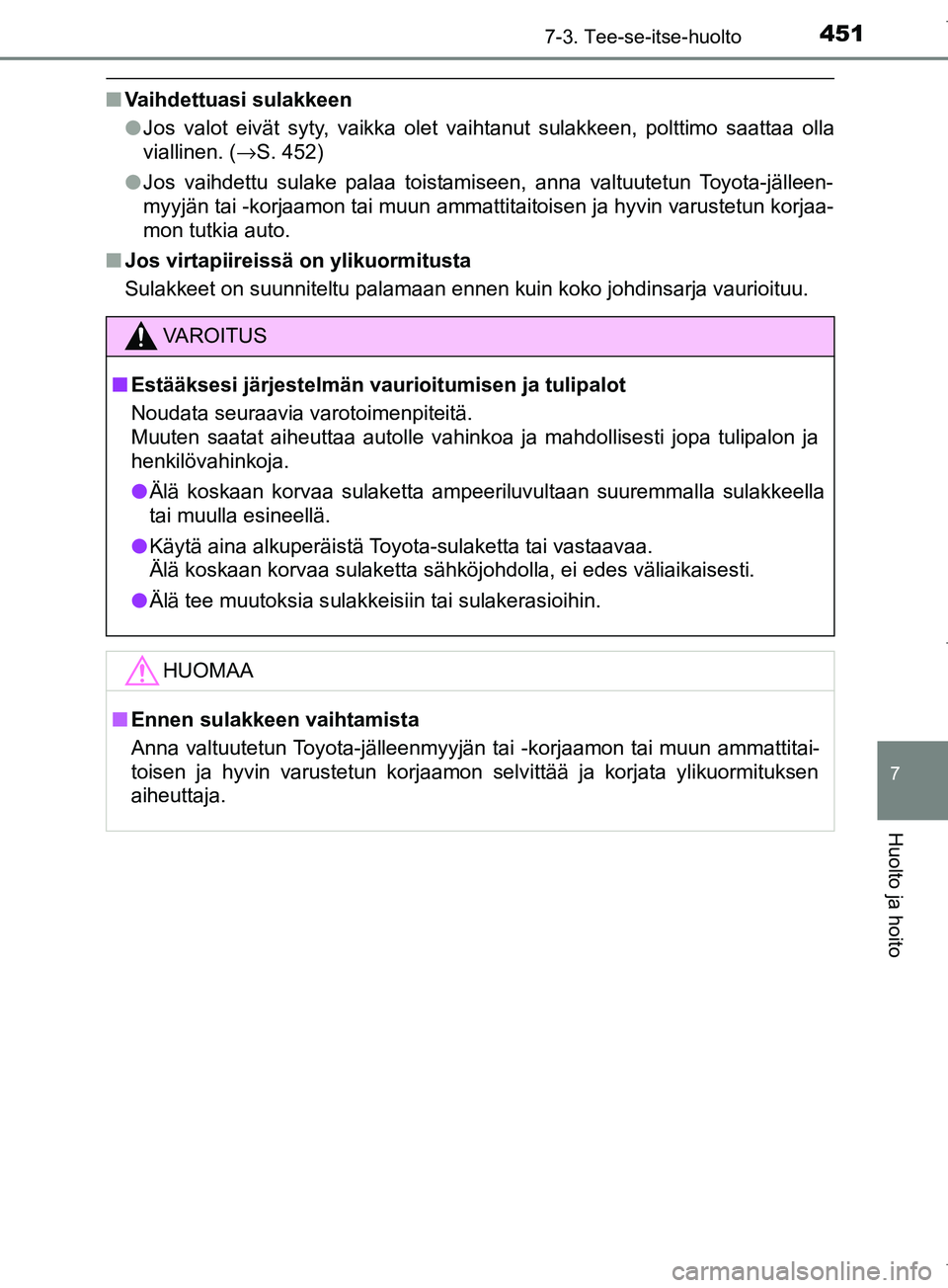

nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 452)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaa-
mon tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vaurioituu\
.
VAROITUS
n Estääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes välia\
ikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
HUOMAA
n Ennen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM12M02FI.book Page 451 Friday, January 27, 2017 1:25 PM

4527-3. Tee-se-itse-huolto
OM12M02FI
Tarkista vaihdettavan polttimon tehoarvo. (→S. 570)
nEdessä
Polttimot
Voit vaihtaa polttimoita itse. Vaihtamisen vaikeusaste riippuu
polttimoista. Koska on vaarana, että osat voivat vaurioitua, suo-
sittelemme, että vaihto suoritetaan valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja hyvin
varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Etusuuntavalo
Ajovalojen kaukovalo (polttimotyyppiset)
Ajovalojen lähivalo (polttimotyyppiset)
Sivusuuntavalo
Etusumuvalo (joissakin malleissa)1
2
3
4
5
OM12M02FI.book Page 452 Friday, January 27, 2017 1:25 PM

4537-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
nTakana
Takasumuvalo (polttimotyyppiset)
Peruutusvalo
Takasuuntavalo
Jarru-/takavalo (polttimotyyppinen)
Takavalo (polttimotyyppinen)
Rekisterikilven valo1
2
3
4
5
6
OM12M02FI.book Page 453 Friday, January 27, 2017 1:25 PM

4547-3. Tee-se-itse-huolto
OM12M02FIn
Ajovalojen lähivalot (polttimotyyppiset)
Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa luki-
tuksen vapautuspainiketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
4
OM12M02FI.book Page 454 Friday, January 27, 2017 1:25 PM

4557-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
nAjovalojen kaukovalot (polttimotyyppiset)Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa luki-
tuksen vapautuspainiketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
1
2
3
4
OM12M02FI.book Page 455 Friday, January 27, 2017 1:25 PM

4567-3. Tee-se-itse-huolto
OM12M02FIn
Etusumuvalo (joissakin malleissa)
Irrota suojuksen ruuvit ja kiin-
nike.
Irrota suojus.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Käännä polttimon kantaa
vastapäivään.
1
2
3
4
OM12M02FI.book Page 456 Friday, January 27, 2017 1:25 PM

4577-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
Vaihda uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä myötäpäivään ja var-
mistu polttimon kannan kiinnitty-
misestä.
Asenna liitin.
Heiluta polttimon liitintä varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä etusumuvalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Kun kiinnität suojuksen, suorita vaiheet ja päinvastaisessa
järjestyksessä kuin sitä irrottaessasi.
Varmistu, että suojus on kiinnitetty puskurin sisäpintaan.
5
6
721
OM12M02FI.book Page 457 Friday, January 27, 2017 1:25 PM

4587-3. Tee-se-itse-huolto
OM12M02FIn
Etusuuntavalo
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM12M02FI.book Page 458 Friday, January 27, 2017 1:25 PM

4597-3. Tee-se-itse-huolto
OM12M02FI
7
Huolto ja hoito
nJarru-/takavalo (polttimotyyppinen) ja takasuuntavalo
Avaa takaluukku ja irrota kiin-
nikkeet.
Estääksesi autoa vaurioitumasta,
peitä ruuvitaltan pää rievulla.
Irrota osittain tavaratilan ver-
housta.
Käännä polttimon kantaa vas-
tapäivään. Takasuuntavalo
Jarru-/takavalo
Irrota polttimo. Takasuuntavalo
Jarru-/takavalo
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
1
2
4
1
2
5
OM12M02FI.book Page 459 Friday, January 27, 2017 1:25 PM

4607-3. Tee-se-itse-huolto
OM12M02FIn
Takasumuvalo (polttimotyyppinen), takavalo (polttimotyyppinen)
ja peruutusvalo
Avaa takaluukku ja irrota kiin-
nike. Irrota sitten osittain
takaluukun suojusta.
Estääksesi autoa vaurioitu-
masta, peitä ruuvitaltan pää rie-
vulla.
Käännä polttimon kantaa
vastapäivään.Takavalo
Takasumuvalo
Peruutusvalo
Irrota polttimo. Takavalo
Takasumuvalo
Peruutusvalo
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
1
2
3
3
1
2
3
4
