5619-1. Tekniset tiedot
OM12M02FI
9
Tekniset tiedot

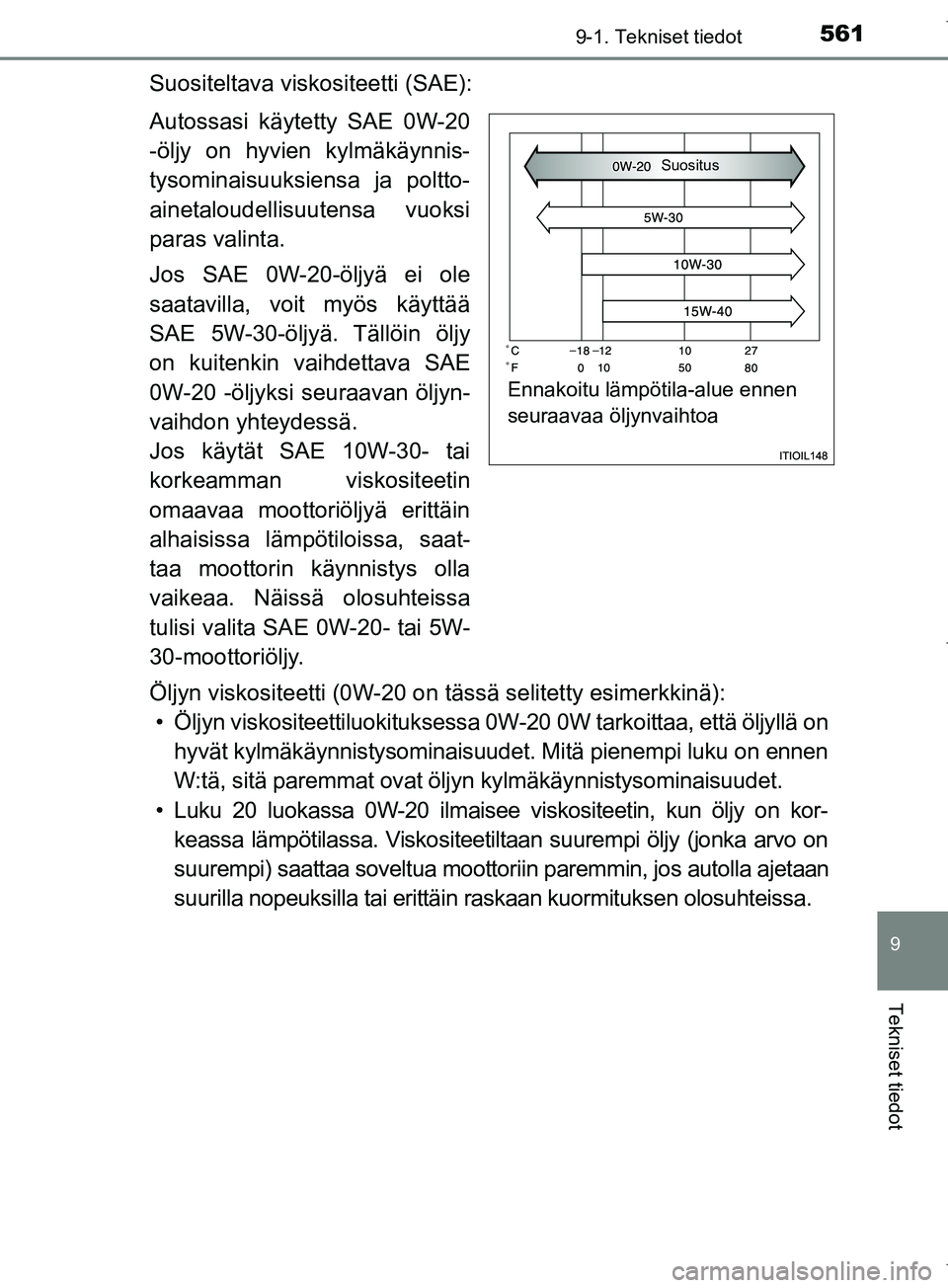

Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole
saatavilla, voit myös käyttää
SAE 5W-30-öljyä. Tällöin öljy
on kuitenkin vaihdettava SAE
0W-20 -öljyksi seuraavan öljyn-
vaihdon yhteydessä.
Jos käytät SAE 10W-30- tai
korkeamman viskositeetin
omaavaa moottoriöljyä erittäin
alhaisissa lämpötiloissa, saat-
taa moottorin käynnistys olla
vaikeaa. Näissä olosuhteissa
tulisi valita SAE 0W-20- tai 5W-
30-moottoriöljy.
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä): • Öljyn viskositeettiluokituksessa 0W-2 0 0W tarkoittaa, että öljyllä on
hyvät kylmäkäynnistysominaisuudet. Mitä pienempi luku on ennen
W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominaisuudet.
• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor- keassa lämpötilassa. Viskositeetiltaan suurempi öljy (jonka arvo on
suurempi) saattaa soveltua moottoriin paremmin, jos autolla ajetaan
suurilla nopeuksilla tai erittäin raskaan kuormituksen olosuhteissa.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
OM12M02FI.book Page 561 Friday, January 27, 2017 1:25 PM

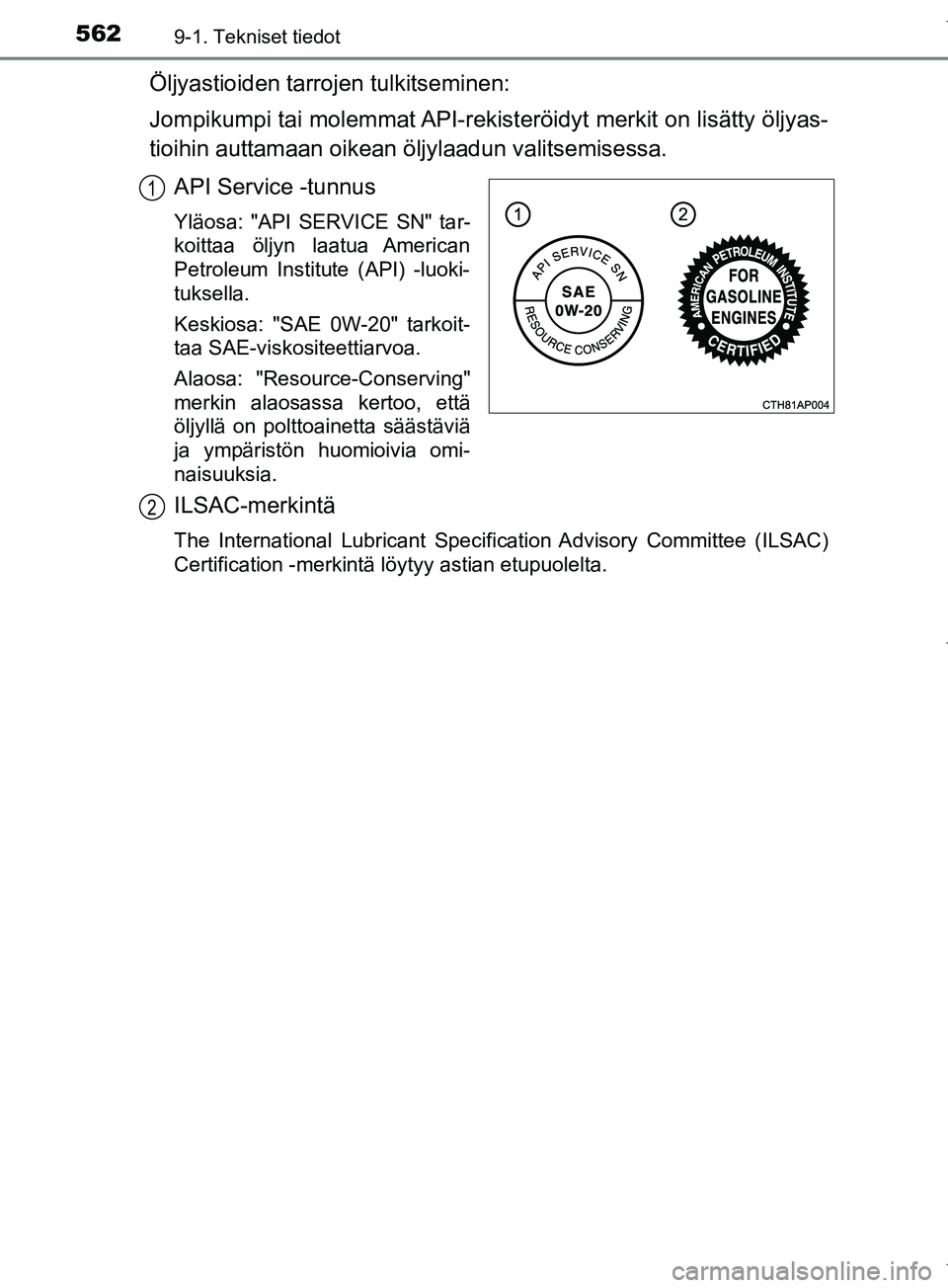

5629-1. Tekniset tiedot
OM12M02FI
Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekisteröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.
API Service -tunnus
Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä
ja ympäristön huomioivia omi-
naisuuksia.
ILSAC-merkintä
The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.
1
2
OM12M02FI.book Page 562 Friday, January 27, 2017 1:25 PM

5639-1. Tekniset tiedot
OM12M02FI
9
Tekniset tiedot

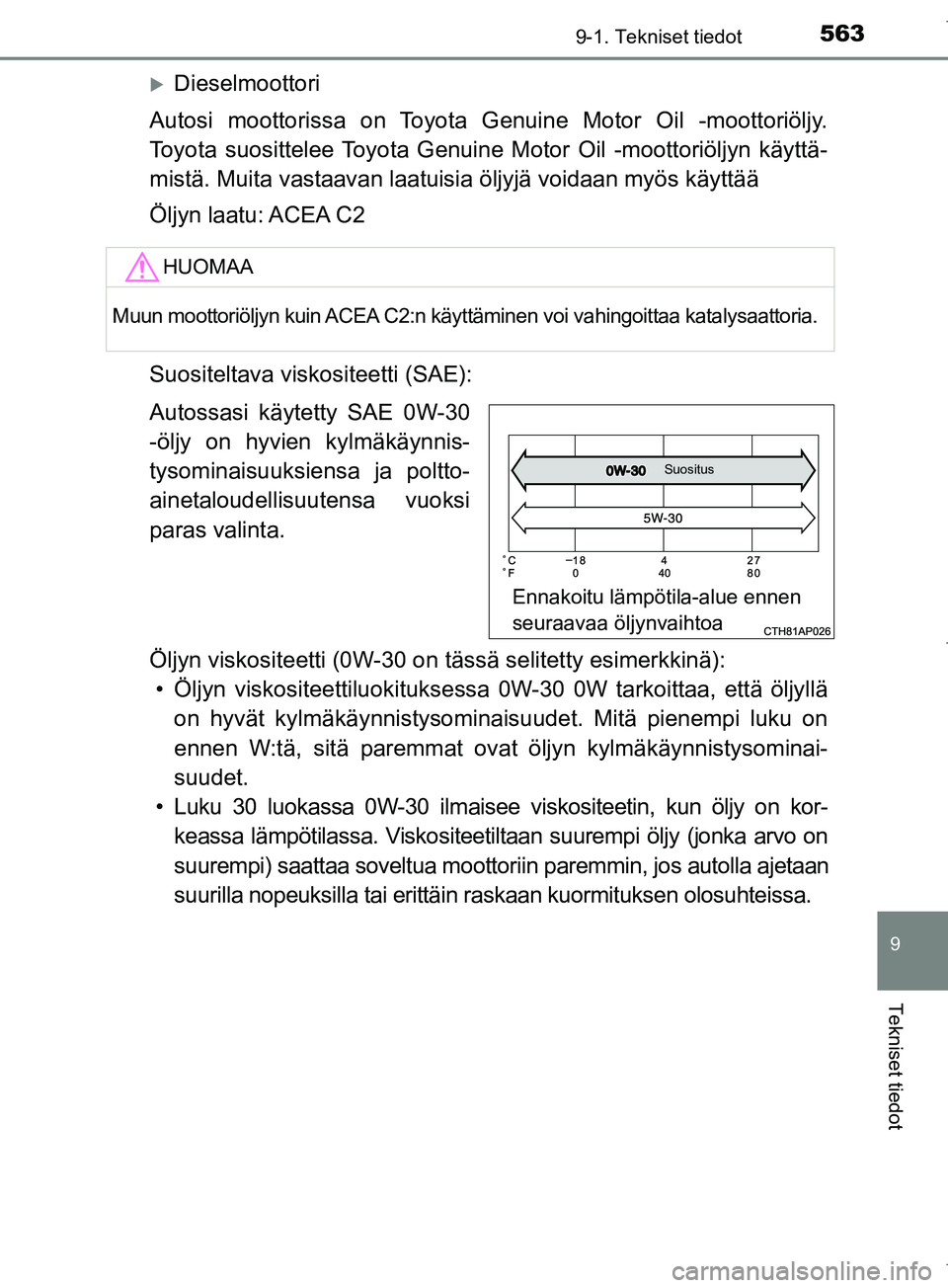

Dieselmoottori
Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -moottoriöljyn käyttä-
mistä. Muita vastaavan laatuisia öljyjä voidaan myös käyttää
Öljyn laatu: ACEA C2
Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-30
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Öljyn viskositeetti (0W-30 on tässä selitetty esimerkkinä): • Öljyn viskositeettiluokituksessa 0W-30 0W tarkoittaa, että öljyllä on hyvät kylmäkäynnistysominaisuudet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.
• Luku 30 luokassa 0W-30 ilmaisee viskositeetin, kun öljy on kor- keassa lämpötilassa. Viskositeetiltaan suurempi öljy (jonka arvo on
suurempi) saattaa soveltua moottoriin paremmin, jos autolla ajetaan
suurilla nopeuksilla tai erittäin raskaan kuormituksen olosuhteissa.
HUOMAA
Muun moottoriöljyn kuin ACEA C2:n käyttäminen voi vahingoittaa katalysaattoria.
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Suositus
OM12M02FI.book Page 563 Friday, January 27, 2017 1:25 PM

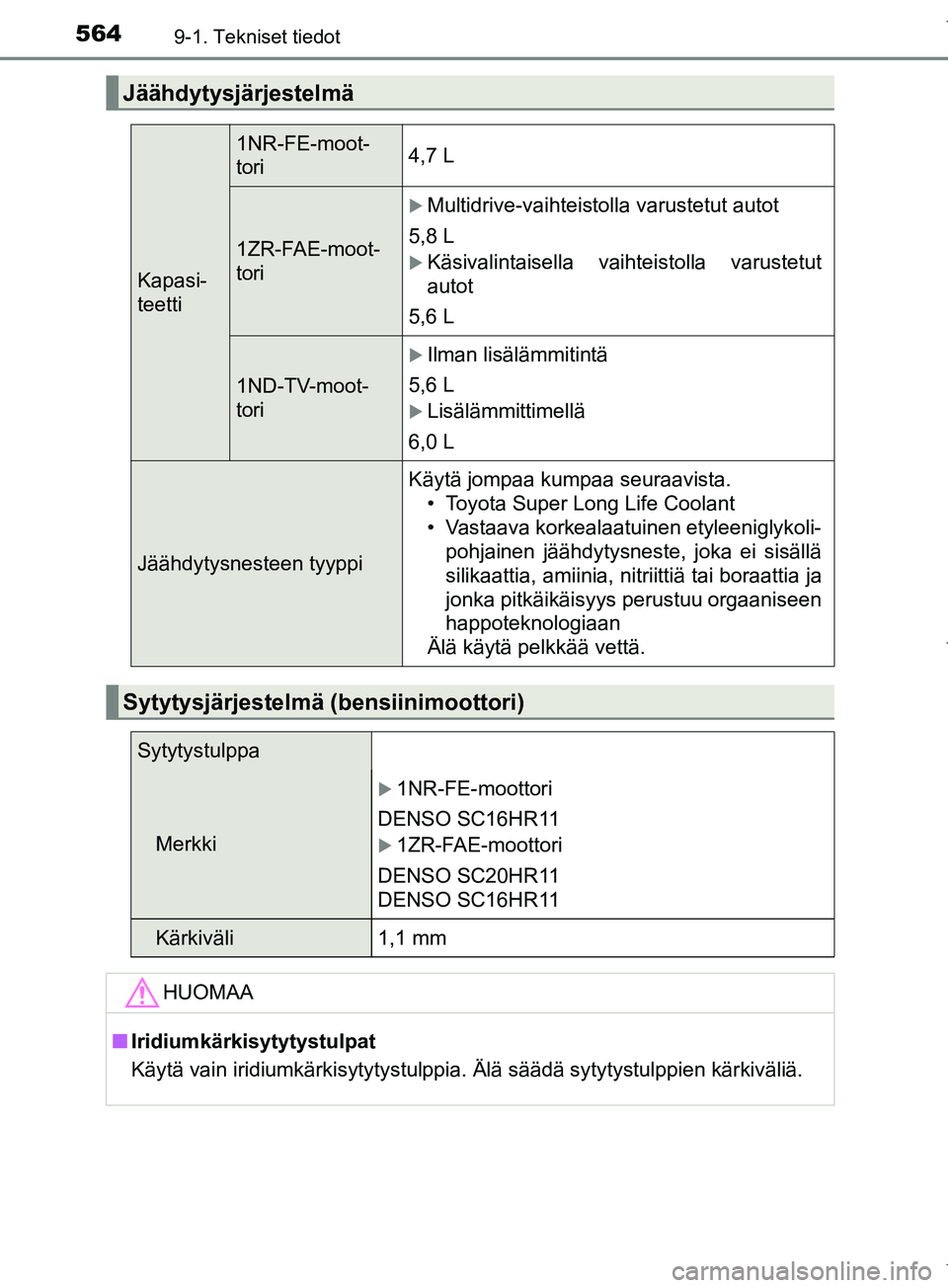

5649-1. Tekniset tiedot
OM12M02FI
Jäähdytysjärjestelmä
Kapasi-
teetti
1NR-FE-moot-
tori4,7 L
1ZR-FAE-moot-
tori
Multidrive-vaihteistolla varustetut autot
5,8 L
Käsivalintaisella vaihteistolla varustetut
autot
5,6 L
1ND-TV-moot-
tori
Ilman lisälämmitintä
5,6 L
Lisälämmittimellä
6,0 L
Jäähdytysnesteen tyyppi Käytä jompaa kumpaa seuraavista.
• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleeniglykoli- pohjainen jäähdytysneste, joka ei sisällä
silikaattia, amiinia, nitriittiä tai boraattia ja
jonka pitkäikäisyys perustuu orgaaniseen
happoteknologiaan
Älä käytä pelkkää vettä.
Sytytysjärjestelmä (bensiinimoottori)
Sytytystulppa
Merkki
1NR-FE-moottori
DENSO SC16HR11
1ZR-FAE-moottori
DENSO SC20HR11
DENSO SC16HR11
Kärkiväli1,1 mm
HUOMAA
n Iridiumkärkisytytystulpat
Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.
OM12M02FI.book Page 564 Friday, January 27, 2017 1:25 PM

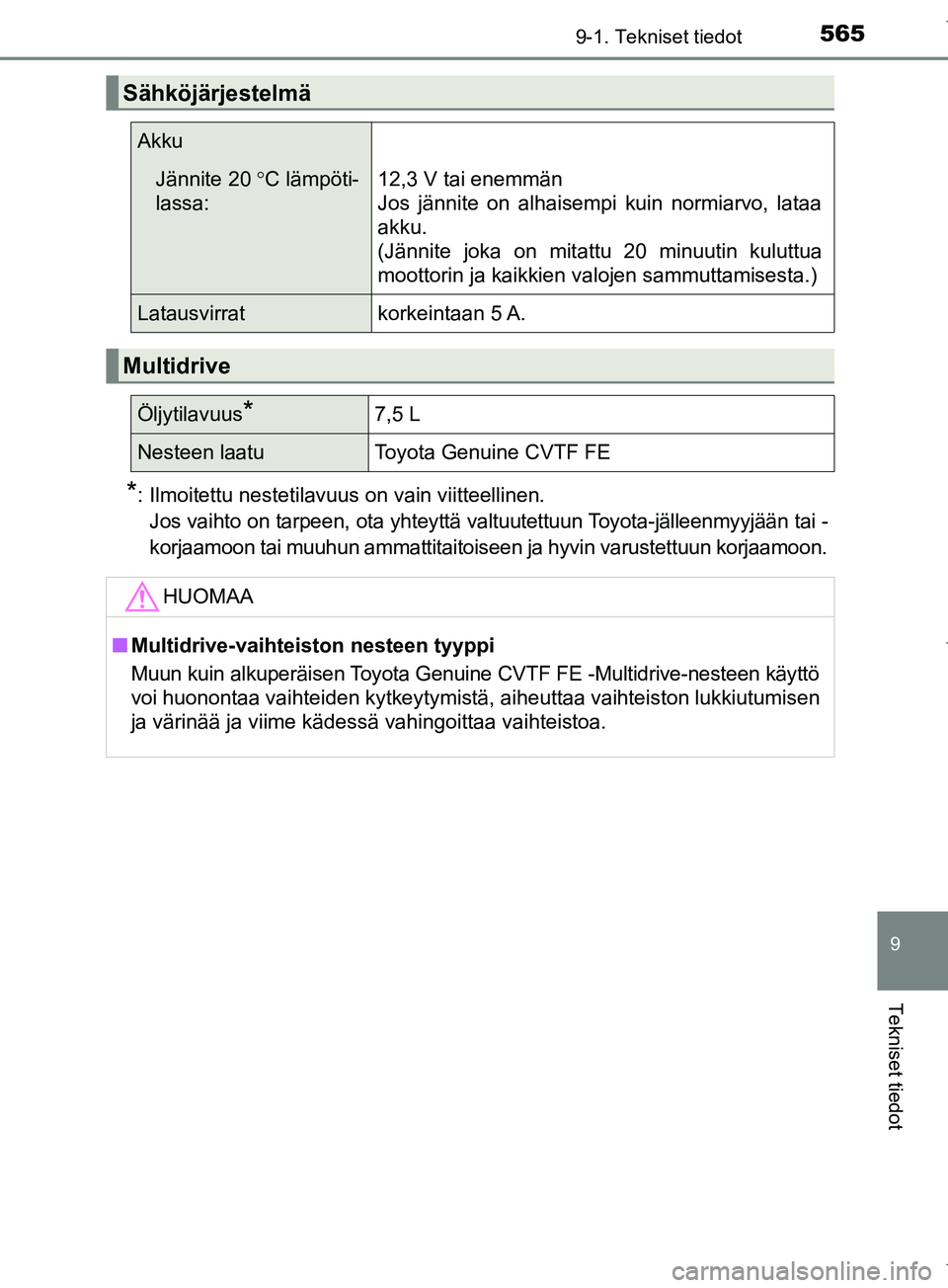

5659-1. Tekniset tiedot
OM12M02FI
9
Tekniset tiedot
*: Ilmoitettu nestetilavuus on vain viitteellinen.Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -
korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Sähköjärjestelmä
Akku
Jännite 20 °C lämpöti-
lassa: 12,3 V tai enemmän
Jos jännite on alhaisempi kuin normiarvo, lataa
akku.

(Jännite joka on mitattu 20 minuutin kuluttua
moottorin ja kaikkien valojen sammuttamisesta.)
Latausvirratkorkeintaan 5 A.
Multidrive
Öljytilavuus*7,5 L
Nesteen laatuToyota Genuine CVTF FE
HUOMAA
n Multidrive-vaihteiston nesteen tyyppi
Muun kuin alkuperäisen Toyota Genu ine CVTF FE -Multidrive-nesteen käyttö
voi huonontaa vaihteiden kytkeytymistä, aiheuttaa vaihteiston lukkiutumisen
ja värinää ja viime kädessä vahingoittaa vaihteistoa.
OM12M02FI.book Page 565 Friday, January 27, 2017 1:25 PM

5669-1. Tekniset tiedot
OM12M02FI

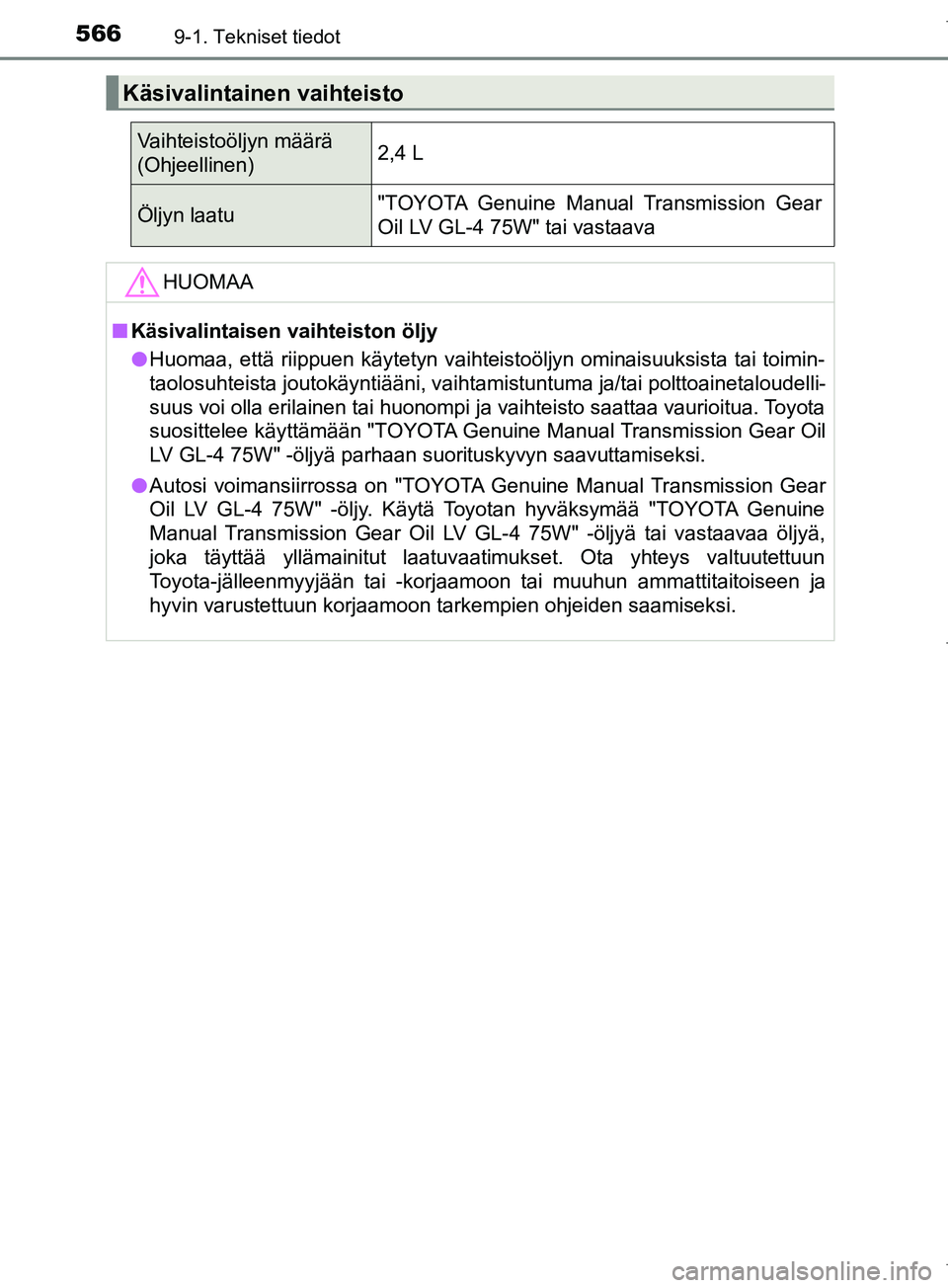

Käsivalintainen vaihteisto
Vaihteistoöljyn määrä
(Ohjeellinen)2,4 L
Öljyn laatu"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" tai vastaava
HUOMAA
n Käsivalintaisen vaihteiston öljy
l Huomaa, että riippuen käytetyn vaihteistoöljyn ominaisuuksista tai toimin-
taolosuhteista joutokäyntiääni, vaihtamistuntuma ja/tai polttoainetaloudelli-
suus voi olla erilainen tai huonompi ja vaihteisto saattaa vaurioitua. Toyota
suosittelee käyttämään "TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W" -öljyä parhaan suorituskyvyn saavuttamiseksi.
l Autosi voimansiirrossa on "TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" -öljy. Käytä Toyotan hyväksymää "TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W" -öljyä tai vastaavaa öljyä,
joka täyttää yllämainitut laatuvaatimukset. Ota yhteys valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon tarkempien ohjeiden saamiseksi.
OM12M02FI.book Page 566 Friday, January 27, 2017 1:25 PM

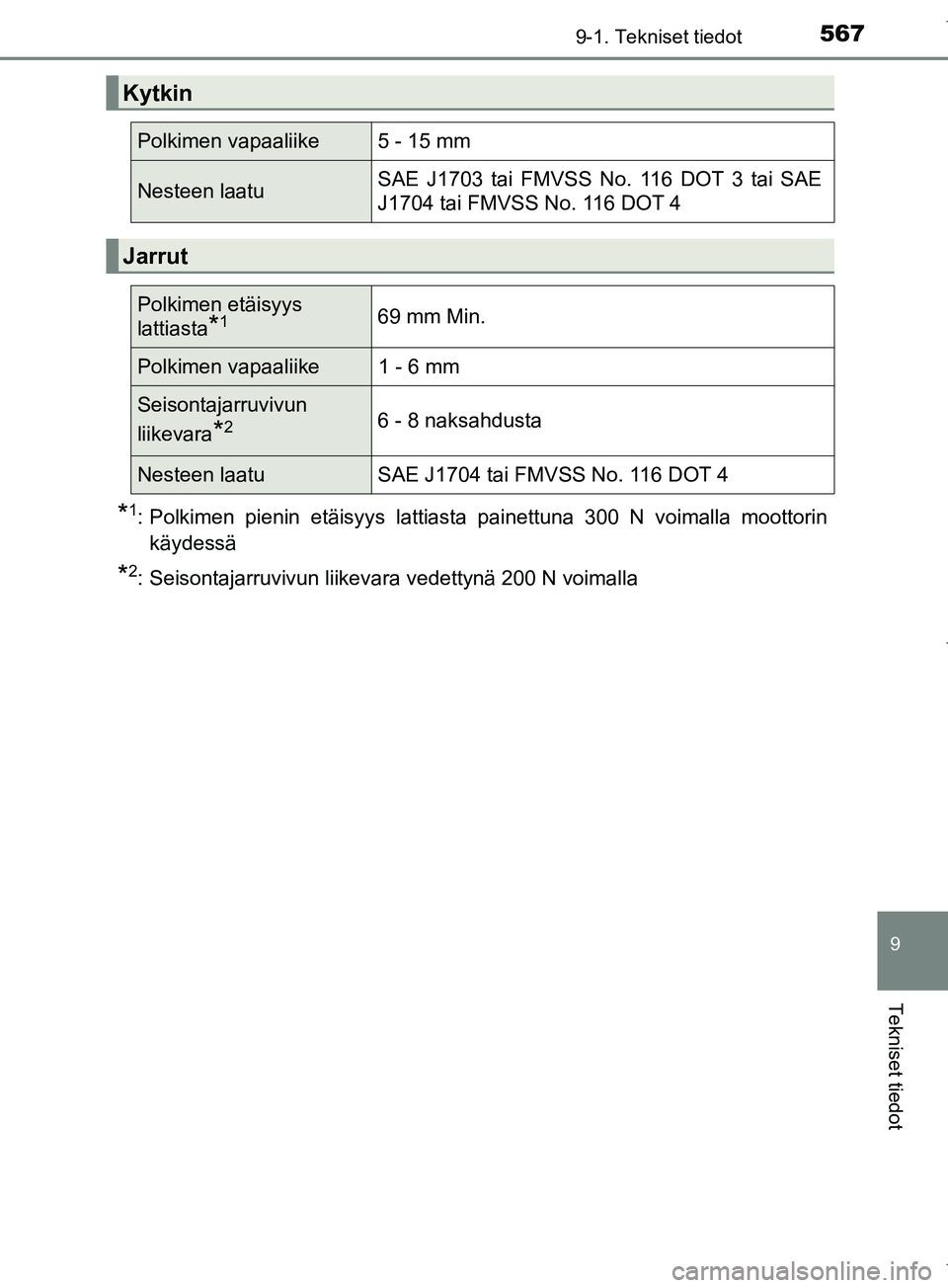

5679-1. Tekniset tiedot
OM12M02FI
9
Tekniset tiedot
*1: Polkimen pienin etäisyys lattiasta painettuna 300 N voimalla moottorinkäydessä
*2: Seisontajarruvivun liikevara vedettynä 200 N voimalla
Kytkin
Polkimen vapaaliike5 - 15 mm
Nesteen laatuSAE J1703 tai FMVSS No. 116 DOT 3 tai SAE
J1704 tai FMVSS No. 116 DOT 4
Jarrut
Polkimen etäisyys
lattiasta
*169 mm Min.
Polkimen vapaaliike 1 - 6 mm
Seisontajarruvivun
liikevara
*26 - 8 naksahdusta
Nesteen laatu SAE J1704 tai FMVSS No. 116 DOT 4
OM12M02FI.book Page 567 Friday, January 27, 2017 1:25 PM

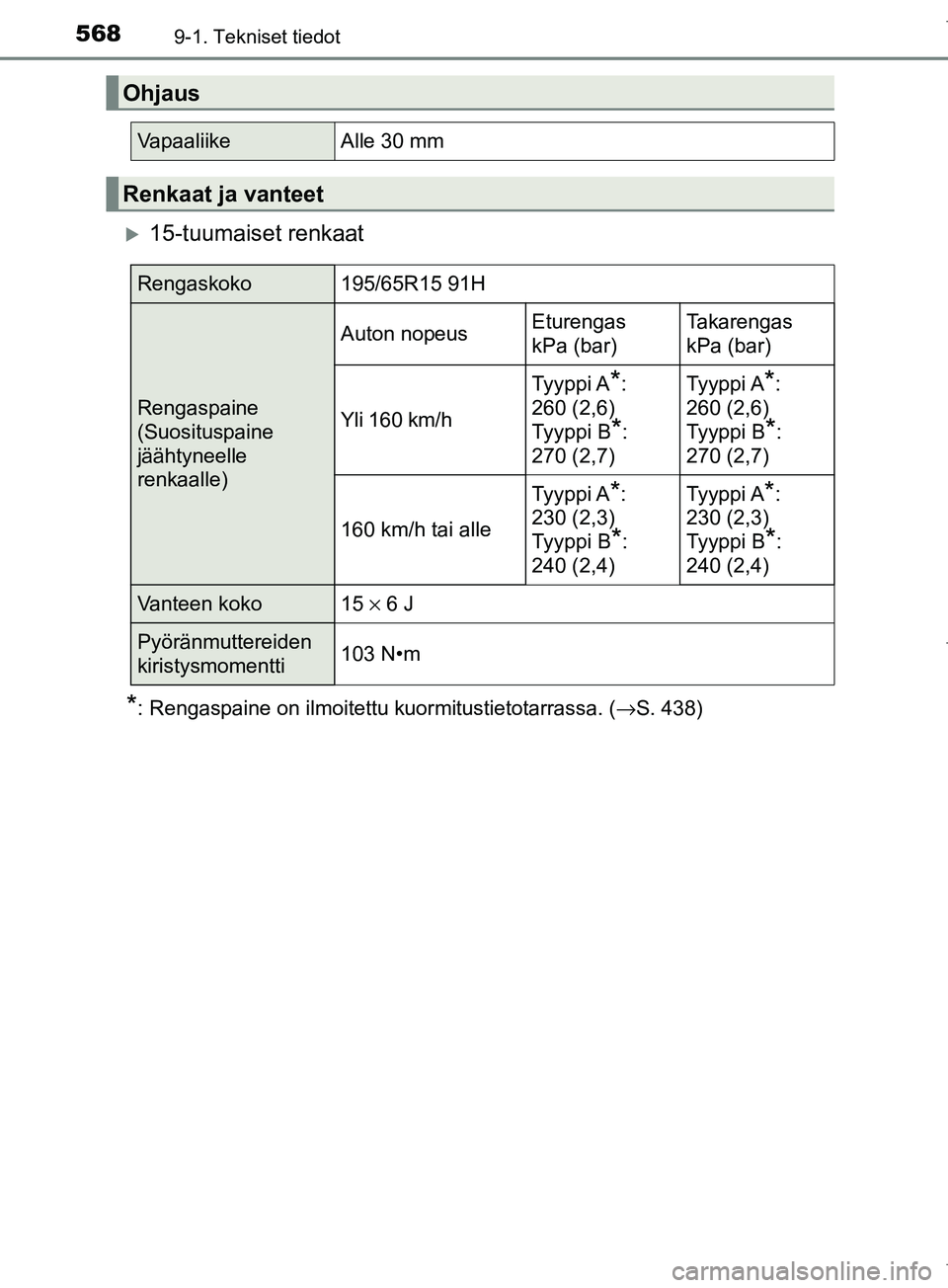

5689-1. Tekniset tiedot
OM12M02FI
15-tuumaiset renkaat
*: Rengaspaine on ilmoitettu kuormitustietotarrassa. (→S. 438)
Ohjaus
VapaaliikeAlle 30 mm
Renkaat ja vanteet
Rengaskoko195/65R15 91H
Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)
Auton nopeusEturengas
kPa (bar)Takarengas
kPa (bar)
Yli 160 km/h
Tyyppi A*:
260 (2,6)
Tyyppi B
*:
270 (2,7)
Tyyppi A*:
260 (2,6)
Tyyppi B
*:
270 (2,7)
160 km/h tai alle
Tyyppi A*:
230 (2,3)
Tyyppi B
*:
240 (2,4)
Tyyppi A*:
230 (2,3)
Tyyppi B
*:
240 (2,4)
Vanteen koko15 × 6 J
Pyöränmuttereiden
kiristysmomentti103 N•m
OM12M02FI.book Page 568 Friday, January 27, 2017 1:25 PM

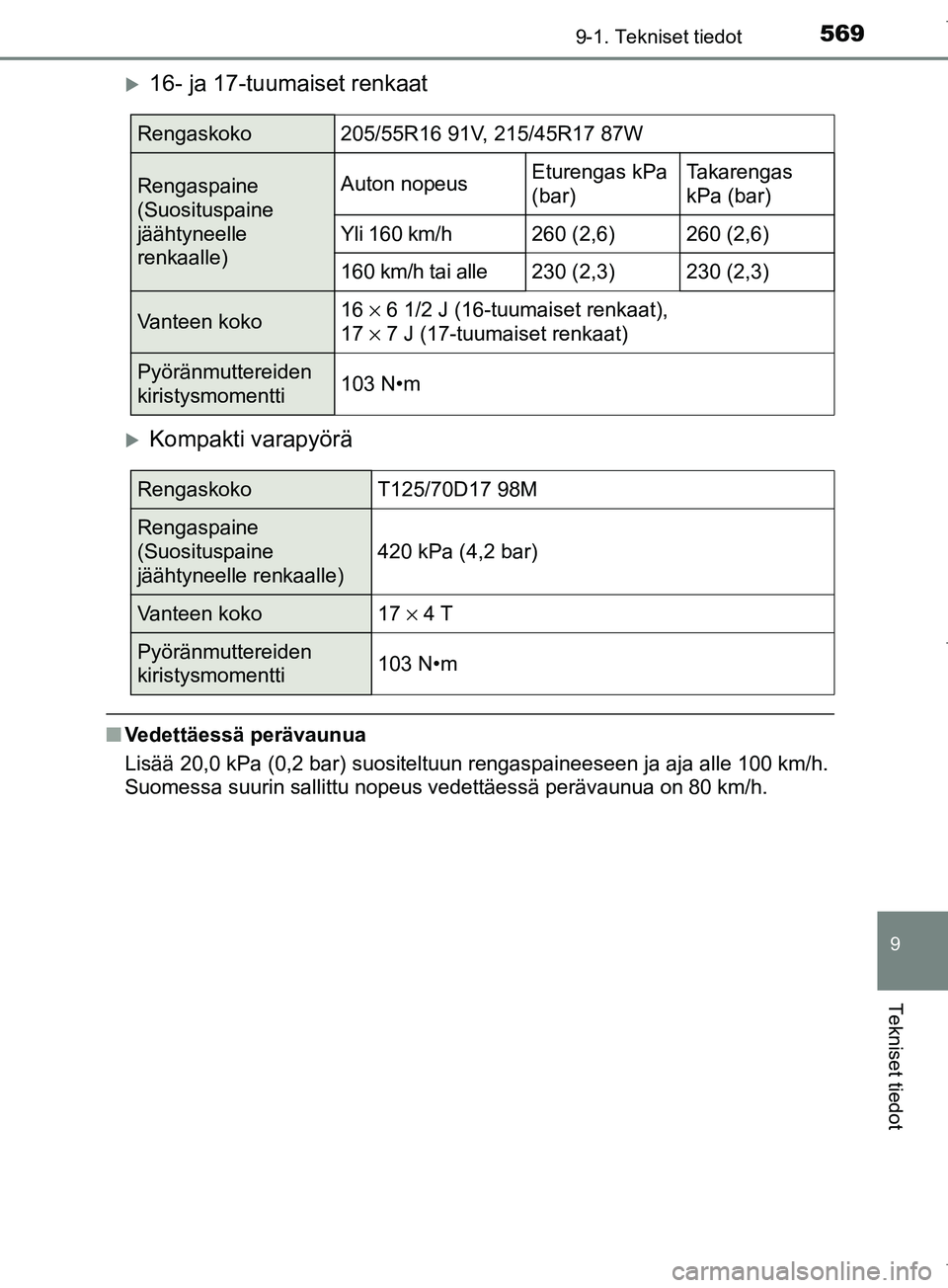

5699-1. Tekniset tiedot
OM12M02FI
9
Tekniset tiedot
16- ja 17-tuumaiset renkaat
Kompakti varapyörä
nVedettäessä perävaunua
Lisää 20,0 kPa (0,2 bar) suositeltuun rengaspaineeseen ja aja alle 100 km/h.
Suomessa suurin sallittu nopeus vedettäessä perävaunua on 80 km/h.
Rengaskoko205/55R16 91V, 215/45R17 87W
Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)Auton nopeusEturengas kPa
(bar)Takarengas
kPa (bar)
Yli 160 km/h260 (2,6)260 (2,6)
160 km/h tai alle230 (2,3)230 (2,3)
Vanteen koko16 × 6 1/2 J (16-tuumaiset renkaat),
17 × 7 J (17-tuumaiset renkaat)
Pyöränmuttereiden
kiristysmomentti103 N•m
RengaskokoT125/70D17 98M
Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)
420 kPa (4,2 bar)
Vanteen koko17 × 4 T
Pyöränmuttereiden
kiristysmomentti103 N•m
OM12M02FI.book Page 569 Friday, January 27, 2017 1:25 PM

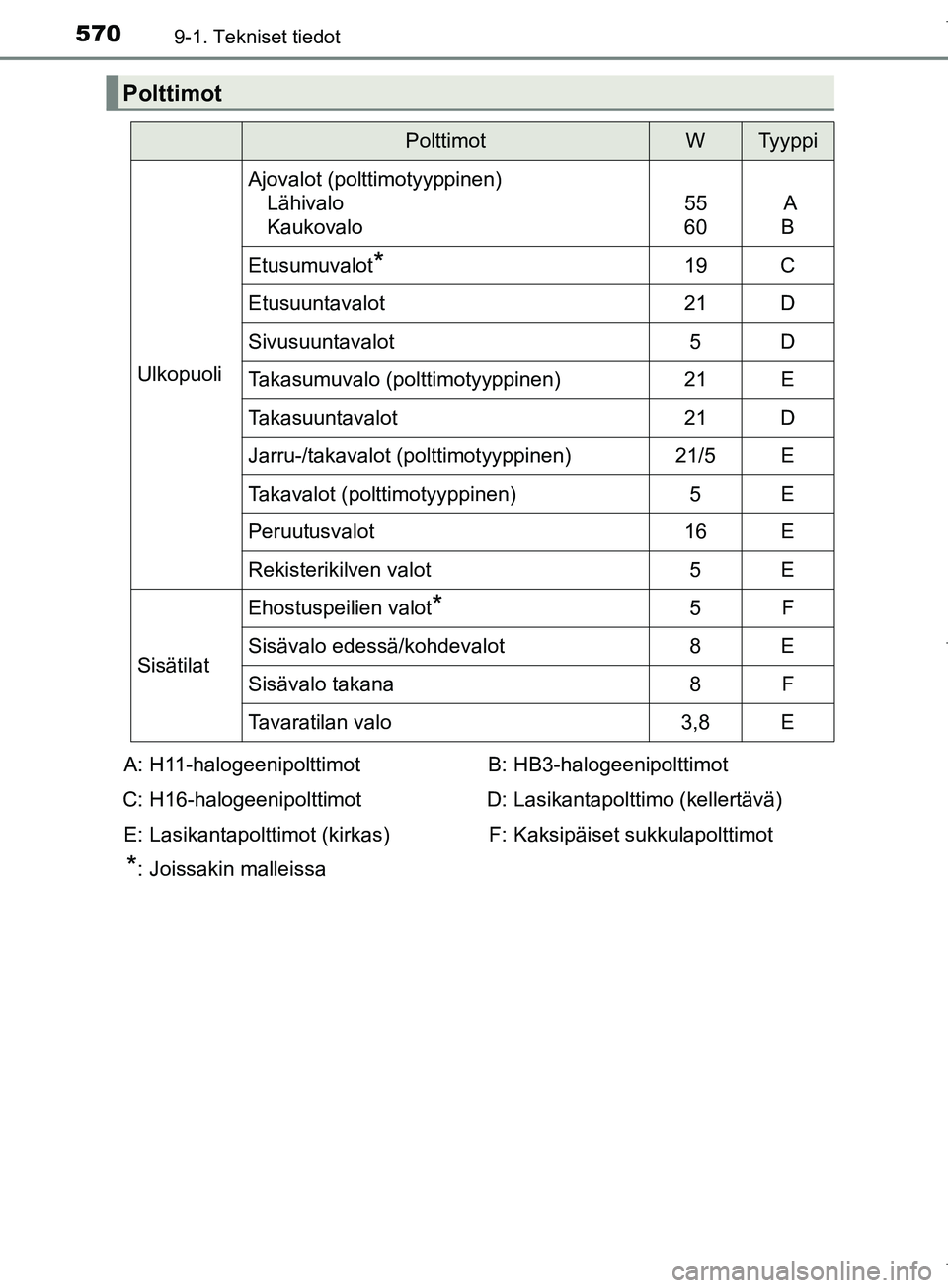

5709-1. Tekniset tiedot
OM12M02FI
Polttimot
PolttimotWTyyppi
Ulkopuoli
Ajovalot (polttimotyyppinen)Lähivalo
Kaukovalo
55
60 A
B
Etusumuvalot*19C
Etusuuntavalot21D
Sivusuuntavalot5D
Takasumuvalo (polttimotyyppinen)21E
Takasuuntavalot21D
Jarru-/takavalot (polttimotyyppinen)21/5E
Takavalot (polttimotyyppinen)5E
Peruutusvalot16E
Rekisterikilven valot5E
Sisätilat
Ehostuspeilien valot*5F
Sisävalo edessä/kohdevalot8E
Sisävalo takana8F
Tavaratilan valo3,8E
A: H11-halogeenipolttimot
C: H16-halogeenipolttimot
E: Lasikantapolttimot (kirkas)
*: Joissakin malleissa B: HB3-halogeenipolttimot
D: Lasikantapolttimo (kellertävä)
F: Kaksipäiset sukkulapolttimot
