5218-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Kompaktilla varapyörällä varustetut autot (työkalulaukulla)
Tavaratilan lattiasuojus
Hinaussilmukka
Nosturi Varapyörä
Työkalualusta
Työkalulaukku1
2
3
4
5
6
OM12M02FI.book Page 521 Friday, January 27, 2017 1:25 PM

5228-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Täysikokoisella varapyörällä varustetut autot
Tavaratilan lattiasuojus
Vararenkaan pehmuste
(joissakin malleissa)
TyökalulaukkuNosturi
Varapyörä1
2
3
4
5
OM12M02FI.book Page 522 Friday, January 27, 2017 1:25 PM

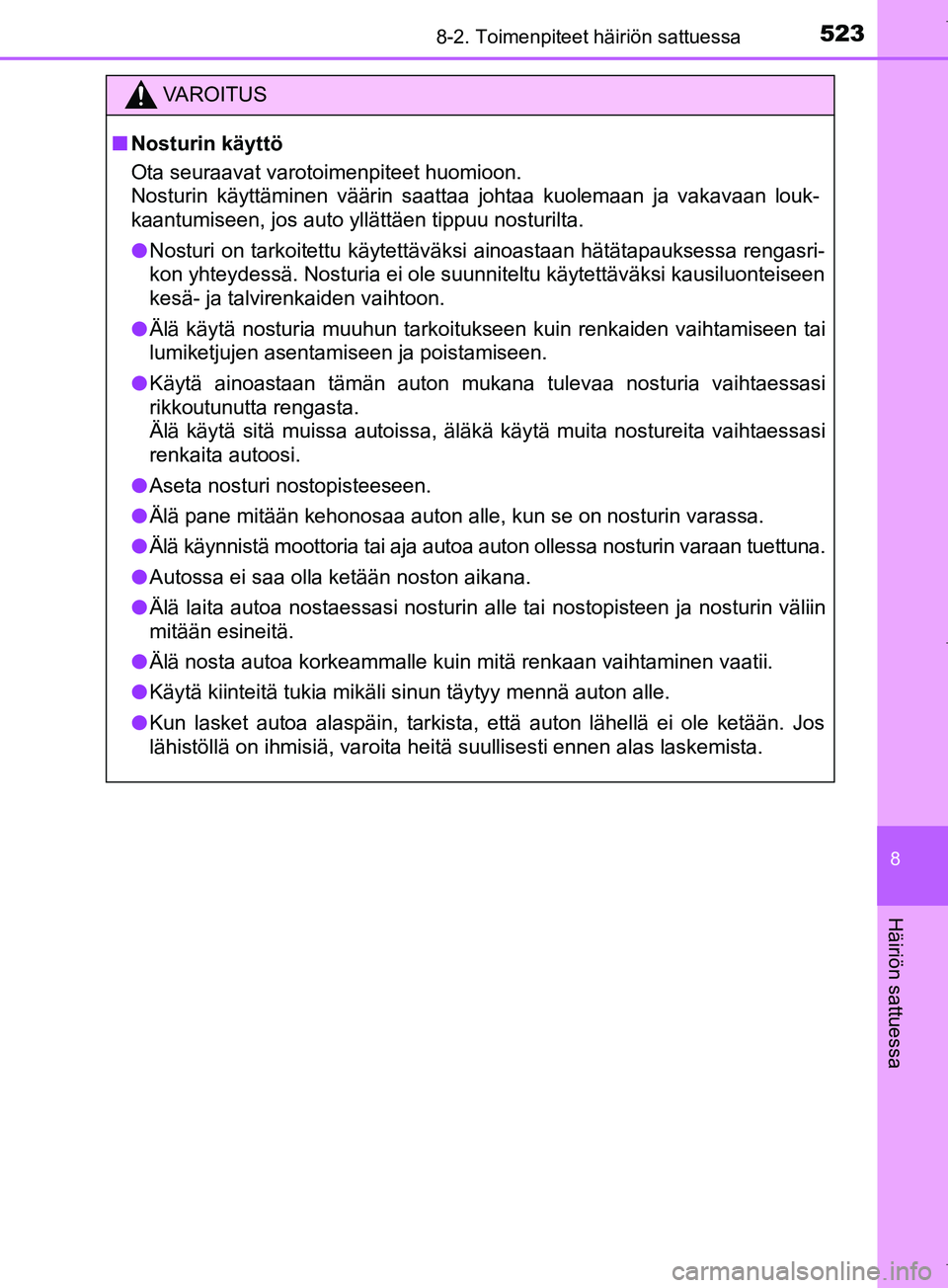

5238-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
VAROITUS
n Nosturin käyttö
Ota seuraavat varotoimenpiteet huomioon.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi
rikkoutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Aseta nosturi nostopisteeseen.
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä moottoria tai aja autoa auton ollessa nosturin varaan tuettuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
OM12M02FI.book Page 523 Friday, January 27, 2017 1:25 PM

5248-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Poista tavaratilan lattiasuojus.
Poista nosturin suojus.
Ota nosturi esiin.Kiinnitetään
Vapautetaan
Nosturin ottaminen esiin
1
2
3
1
2
OM12M02FI.book Page 524 Friday, January 27, 2017 1:25 PM

5258-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Poista tavaratilan lattiasuojus.
Autot, joissa on kompakti varapyörä
Poista työkalualusta.
Täysikokoisella varapyörällä varustetut autot
Poista varapyörän pehmuste.
(joissakin malleissa)
Irrota varapyörän keskiosassa
oleva kiinnitin.
Varapyörän esille ottaminen
1
2
2
3
OM12M02FI.book Page 525 Friday, January 27, 2017 1:25 PM

5268-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Aseta esteet pyöriin.
Jos autossa on teräsvanteet,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla, kuvan osoittamalla
tavalla.
VAROITUS
n Kun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut kehonosat jää varapyörän ja
auton korin väliin.
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
OM12M02FI.book Page 526 Friday, January 27, 2017 1:25 PM

5278-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Löysää pyörän muttereita hie-
man (yksi kierros).
Käännä nosturin osaa A käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Merkit nostopisteiden löytämiseksi
on merkitty helmapellin alle. Ne
osoittavat kohdat, joihin nosturi
asetetaan.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
3
4
5
6
OM12M02FI.book Page 527 Friday, January 27, 2017 1:25 PM

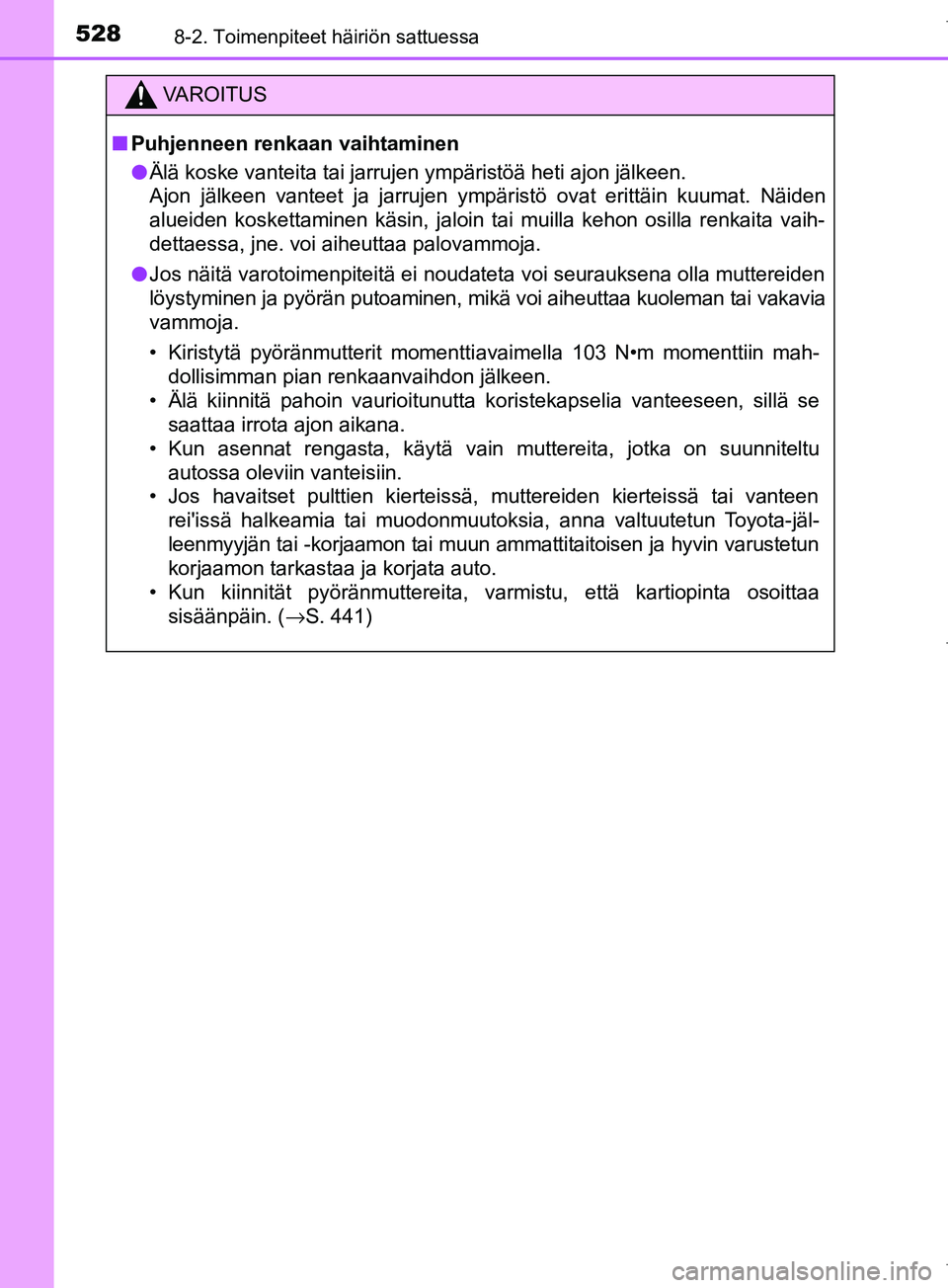

5288-2. Toimenpiteet häiriön sattuessa
OM12M02FI
VAROITUS
n Puhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaih-
dettaessa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vakavia
vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa
sisäänpäin. ( →S. 441)
OM12M02FI.book Page 528 Friday, January 27, 2017 1:25 PM

5298-2. Toimenpiteet häiriön sattuessa
OM12M02FI
8
Häiriön sattuessa
Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen (myös
kompakti varapyörä), kiristä
pyörän muttereita, kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Laske auto alas.
Varapyörän kiinnittäminen
1
2
Kartio-osaVanteen
pinta
Kartio-osa
Vanteen
pinta
3
OM12M02FI.book Page 529 Friday, January 27, 2017 1:25 PM

5308-2. Toimenpiteet häiriön sattuessa
OM12M02FI
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Täysikokoisella varapyörällä
varustetut autot: Kiinnitä koris-
tekapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaikkoi-
hinsa.
4
5
6
