469
8

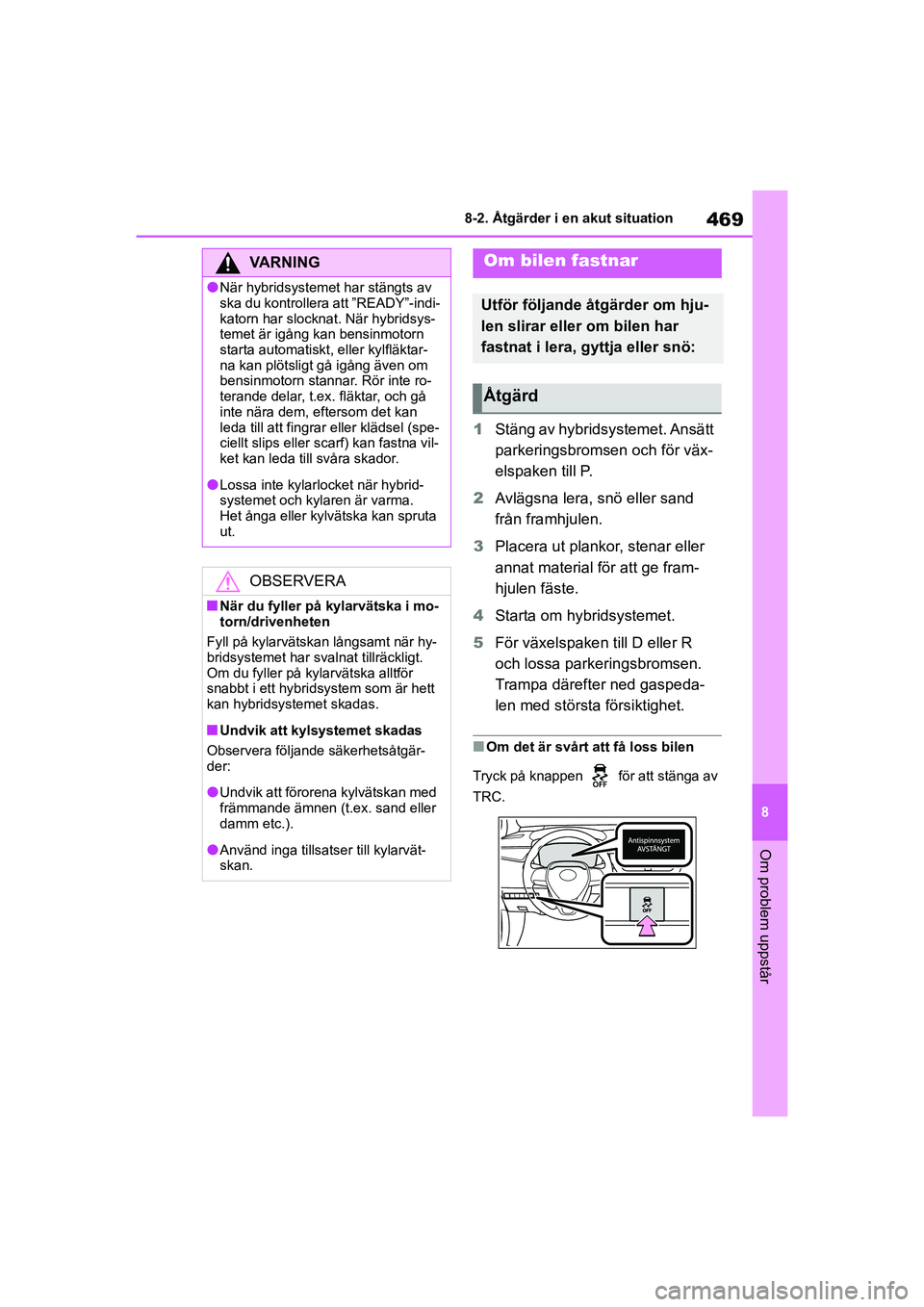

8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
1
Stäng av hybridsystemet. Ansätt
parkeringsbromsen och för väx-
elspaken till P.
2 Avlägsna lera, snö eller sand
från framhjulen.
3 Placera ut plankor, stenar eller
annat material för att ge fram-
hjulen fäste.
4 Starta om hybridsystemet.
5 För växelspaken till D eller R
och lossa parkeringsbromsen.
Trampa därefter ned gaspeda-
len med största försiktighet.
nOm det är svårt att få loss bilen
Tryck på knappen för att stänga av
TRC.
VARNING
lNär hybridsystemet har stängts av
ska du kontrollera att ”READY”-indi-
katorn har slocknat. När hybridsys-
temet är igång kan bensinmotorn
starta automatiskt, eller kylfläktar-
na kan plötsligt gå igång även om
bensinmotorn stannar. Rör inte ro-
terande delar, t.ex. fläktar, och gå
inte nära dem, eftersom det kan
leda till att fingrar eller klädsel (spe-
ciellt slips eller scarf) kan fastna vil-
ket kan leda till svåra skador.
lLossa inte kylarlo cket när hybrid-
systemet och kylaren är varma.
Het ånga eller kylvätska kan spruta
ut.
OBSERVERA
nNär du fyller på kylarvätska i mo-
torn/drivenheten
Fyll på kylarvätskan långsamt när hy-
bridsystemet har sval nat tillräckligt.
Om du fyller på kylarvätska alltför
snabbt i ett hybridsystem som är hett
kan hybridsystemet skadas.
nUndvik att kylsystemet skadas
Observera följande säkerhetsåtgär-
der:
lUndvik att förorena kylvätskan med
främmande ämnen (t.ex. sand eller
damm etc.).
lAnvänd inga tillsatser till kylarvät-
skan.
Om bilen fastnar
Utför följande åtgärder om hju-
len slirar eller om bilen har
fastnat i lera, gy ttja eller snö:
Åtgärd
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 469 Wednesday, March 3, 2021 9:48 AM

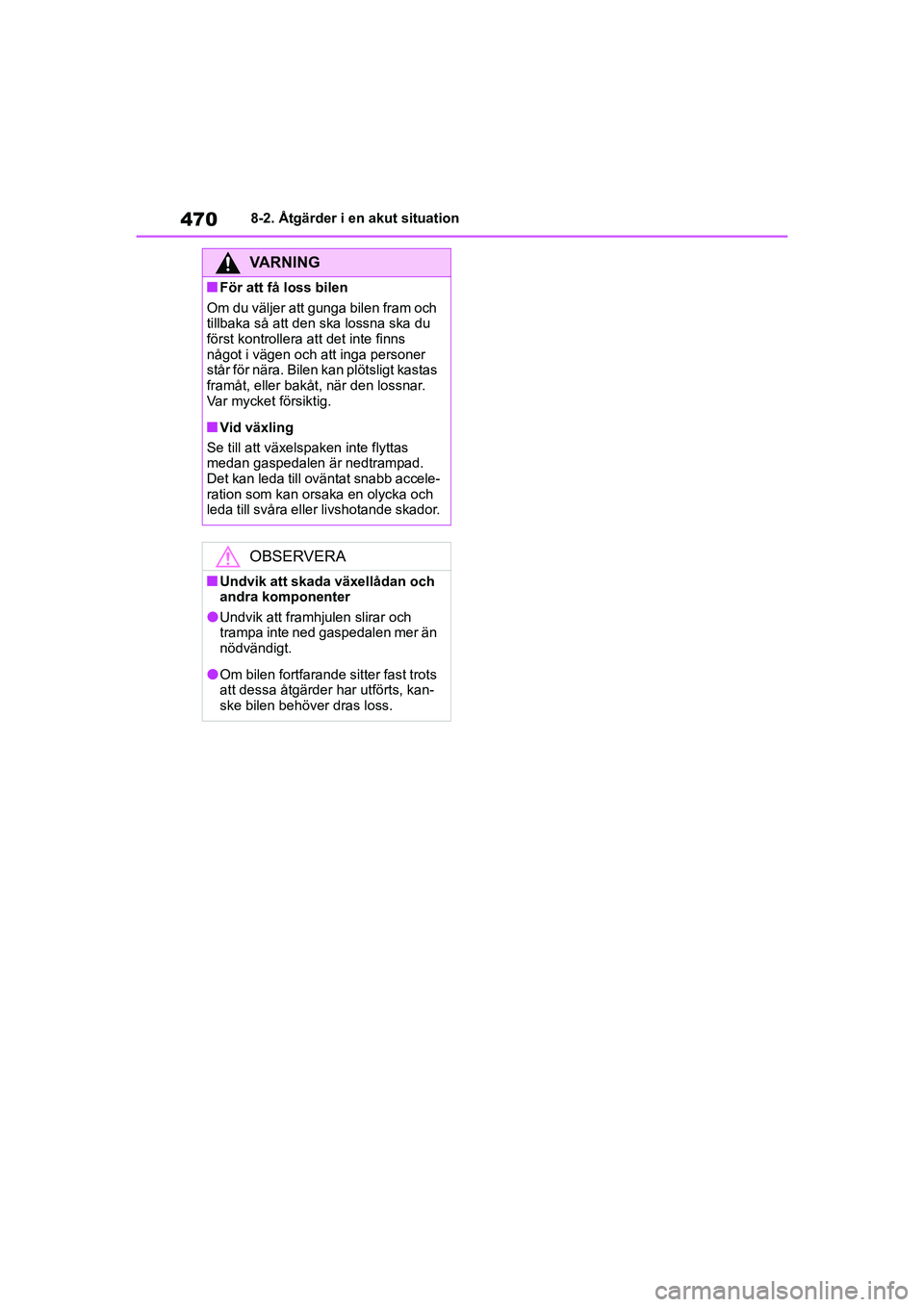

4708-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
VARNING
nFör att få loss bilen
Om du väljer att gunga bilen fram och
tillbaka så att den ska lossna ska du
först kontrollera att det inte finns
något i vägen och att inga personer
står för nära. Bilen kan plötsligt kastas
framåt, eller bakåt, när den lossnar.
Var mycket försiktig.
nVid växling
Se till att växelspaken inte flyttas
medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb accele-
ration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellådan och
andra komponenter
lUndvik att framhjulen slirar och
trampa inte ned gaspedalen mer än
nödvändigt.
lOm bilen fortfarande sitter fast trots
att dessa åtgärder har utförts, kan-
ske bilen behöver dras loss.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 470 Wednesday, March 3, 2021 9:48 AM

9

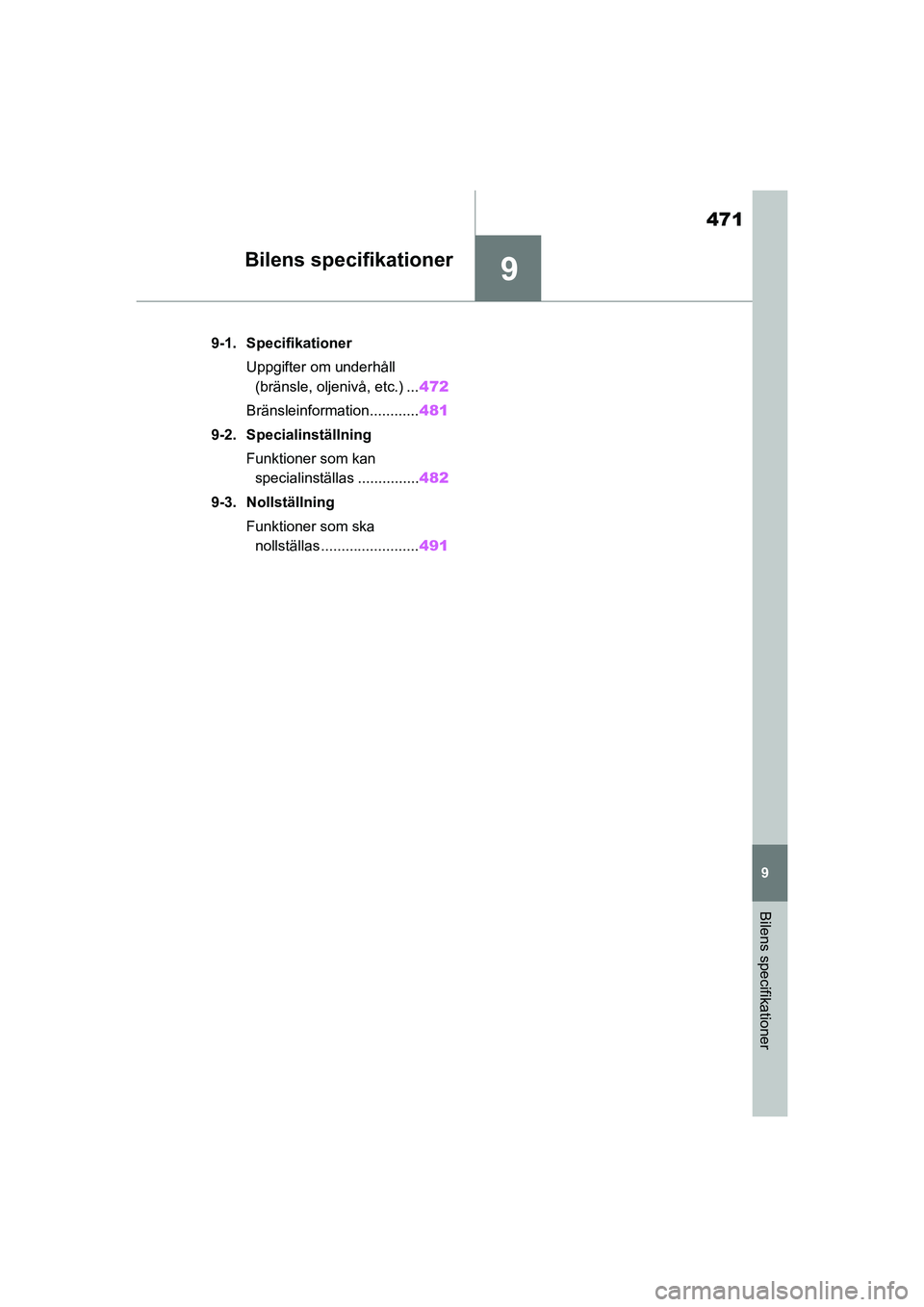

471
9
Bilens specifikationer
COROLLA HV_TMMT_OM12P19SE
Bilens specifikationer
.9-1. SpecifikationerUppgifter om underhåll (bränsle, oljenivå, etc.) ... 472
Bränsleinformation............ 481
9-2. Specialinställning
Funktioner som kan specialinställas ............... 482
9-3. Nollställning
Funktioner som ska nollställas ........................ 491
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 471 Wednesday, March 3, 2021 9:48 AM

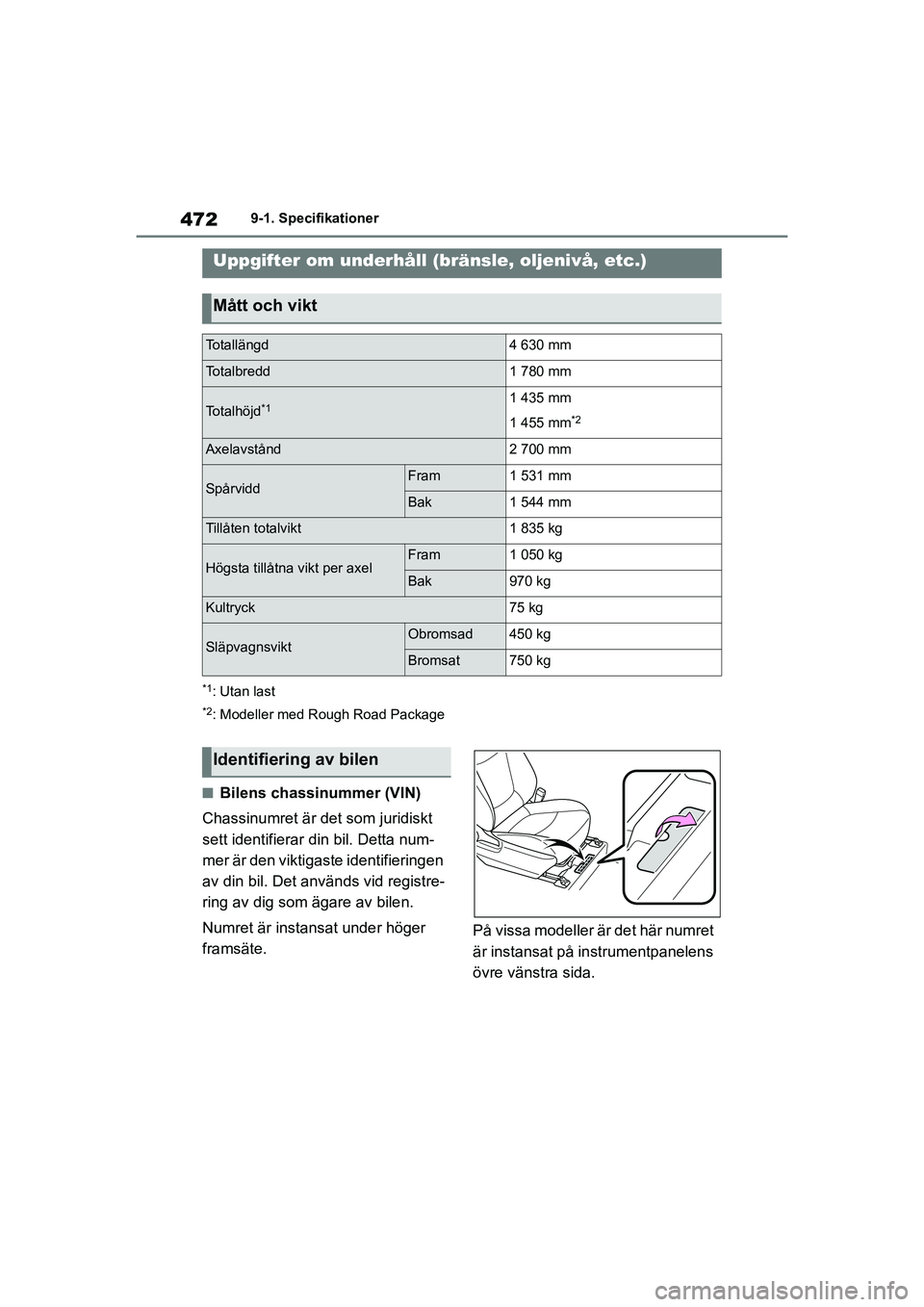

4729-1. Specifikationer
COROLLA HV_TMMT_OM12P19SE
9-1.Specifikationer
*1:Utan last
*2: Modeller med Rough Road Package
nBilens chassinummer (VIN)
Chassinumret är det som juridiskt
sett identifierar din bil. Detta num-
mer är den viktigaste identifieringen
av din bil. Det används vid registre-
ring av dig som ägare av bilen.
Numret är instansat under höger
framsäte. På vissa modeller är det här numret
är instansat på instrumentpanelens
övre vänstra sida.
Uppgifter om underhåll (bränsle, oljenivå, etc.)
Mått och vikt
Totallängd4 630 mm
To t a l b r e d d1 780 mm
To t a l h ö j d*11 435 mm
1 455 mm
*2
Axelavstånd2 700 mm
SpårviddFram1 531 mm
Bak1 544 mm
Tillåten totalvikt1 835 kg
Högsta tillåtna vikt per axelFram1 050 kg
Bak970 kg
Kultryck75 kg
SläpvagnsviktObromsad450 kg
Bromsat750 kg
Identifiering av bilen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book
Page 472 Wednesday, March 3, 2021 9:48 AM

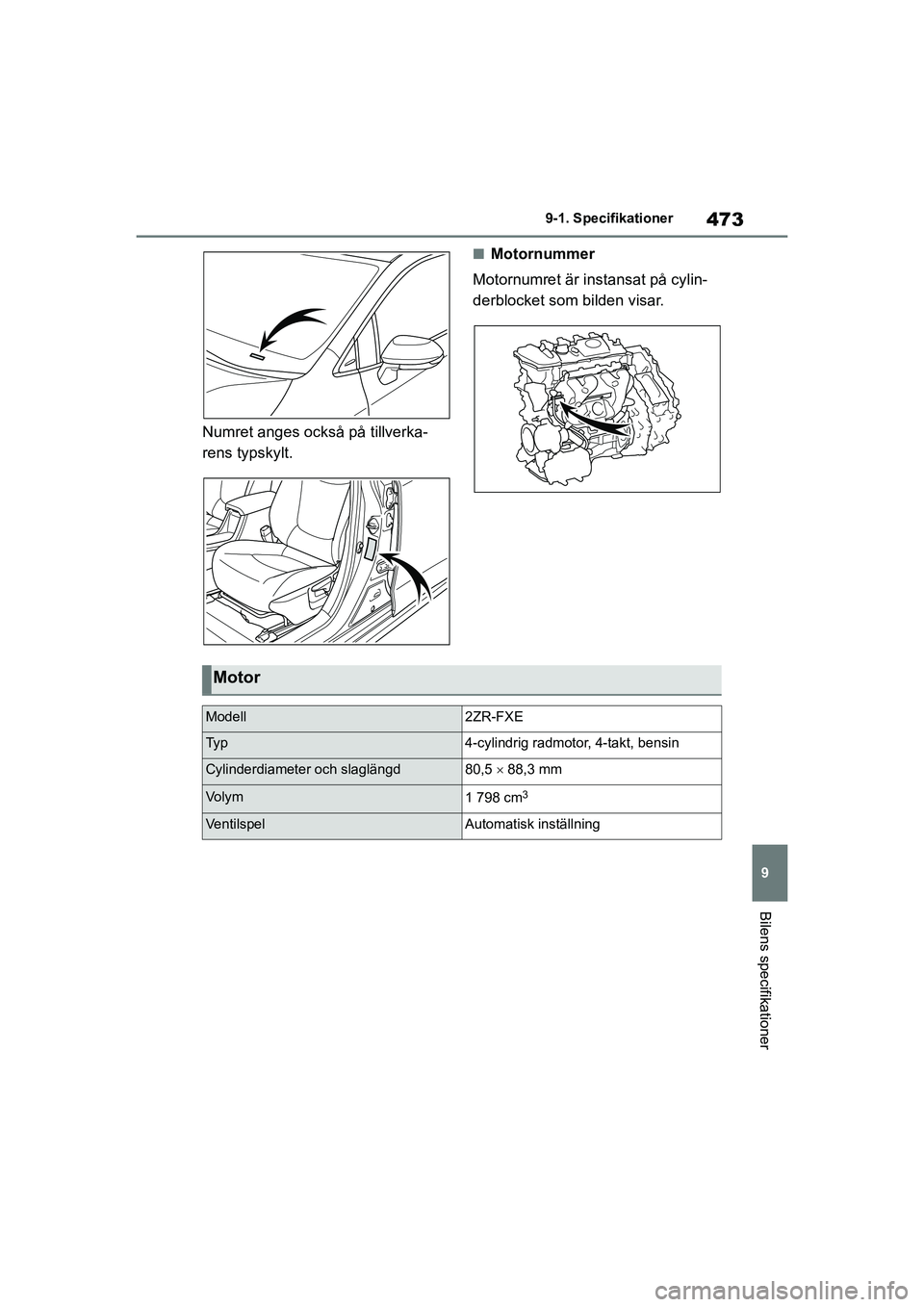

473
9
9-1. Specifikationer
Bilens specifikationer
COROLLA HV_TMMT_OM12P19SE
Numret anges också på tillverka-
rens typskylt.
nMotornummer
Motornumret är instansat på cylin-
derblocket som bilden visar.
Motor
Modell2ZR-FXE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd80,5  88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 473 Wednesday, March 3, 2021 9:48 AM

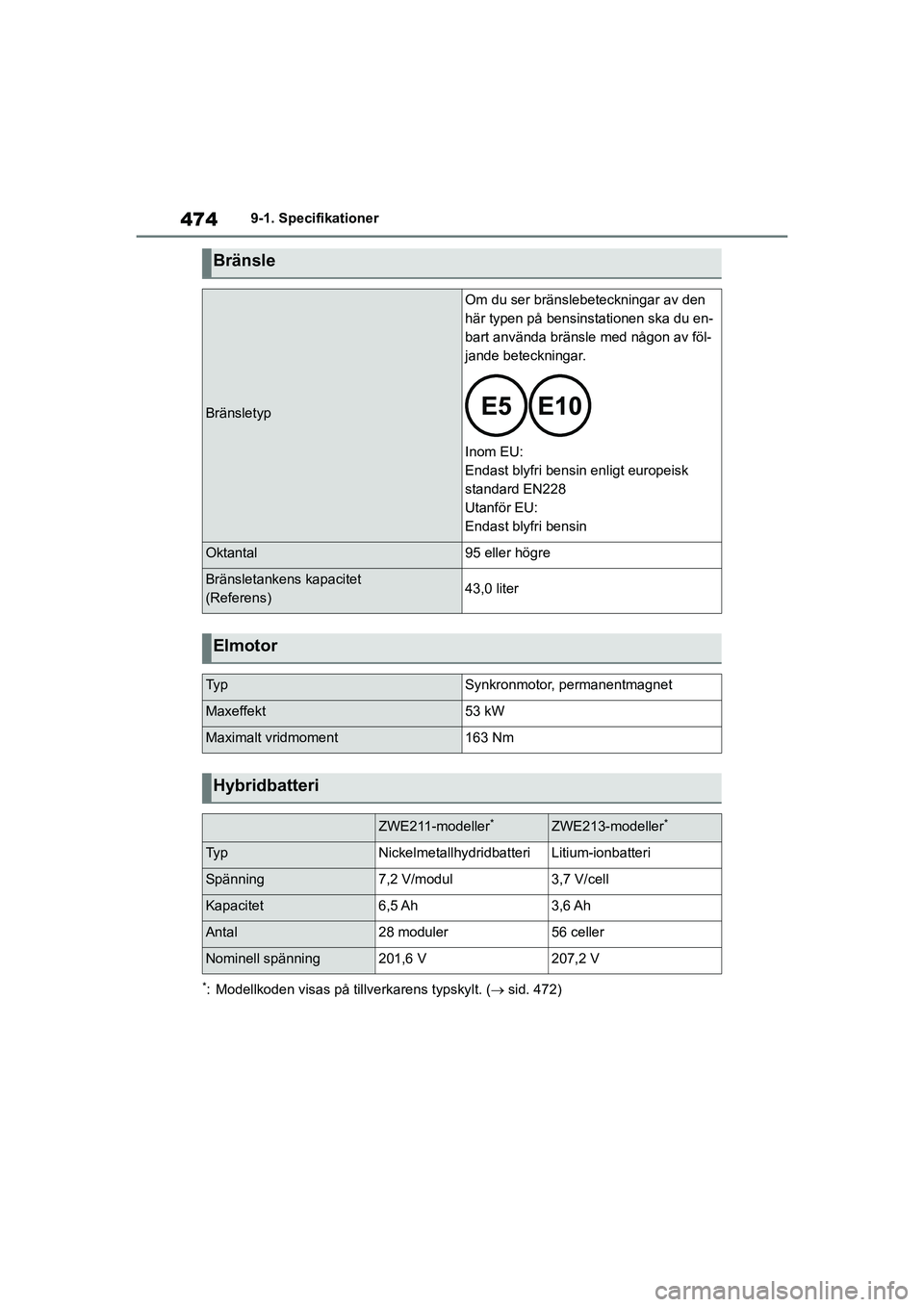

4749-1. Specifikationer
COROLLA HV_TMMT_OM12P19SE
*: Modellkoden visas på tillverkarens typskylt. ( sid. 472)
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den
här typen på bensinstationen ska du en-
bart använda bränsle med någon av föl-
jande beteckningar.
Inom EU:
Endast blyfri bensin enligt europeisk
standard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Bränsletankens kapacitet
(Referens)43,0 liter
Elmotor
Ty pSynkronmotor, permanentmagnet
Maxeffekt53 kW
Maximalt vridmoment163 Nm
Hybridbatteri
ZWE211-modeller*ZWE213-modeller*
Ty pNickelmetallhydridbatteriLitium-ionbatteri
Spänning7,2 V/modul3,7 V/cell
Kapacitet6,5 Ah3,6 Ah
Antal28 moduler56 celler
Nominell spänning201,6 V207,2 V
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 474 Wednesday, March 3, 2021 9:48 AM

475
9
9-1. Specifikationer
Bilens specifikationer
COROLLA HV_TMMT_OM12P19SE
nOljevolym (Tömning och på-
fyllning [referens
*])
*: Motoroljans kapacitet utgör en referenskapacitet att användas vid byte av motor-
olja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.
nVal av motorolja
Vi har använt ”Toyota Genuine
Motor Oil” i din Toyota. Toyota re-
kommenderar att du använder
Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av mot-
svarande kvalitet kan också använ-
das.
Oljekvalitet:
0W-16:
API kvalitetsklass SN ”Resource-
Conserving” eller SN PLUS ”Re-
source-Conserving” multigrade mo-
torolja
0W-20 och 5W-30:
API kvalitetsklass SL ”Energy-Con-
serving”, SM ”Energy-Conserving”,
SN ”Resource-Conserving” eller
SN PLUS ”Resource-Conserving”;
eller ILSAC multigrade motorolja
Rekommendera d viskositet (SAE): Rekommenderas
Förväntat temperaturområde
före nästa oljebyte
Din Toyota är fylld från fabriken
med SAE 0W-16. Den ger god
bränsleekonomi och goda starte-
genskaper i kallt väder. Om SAE
0W-16-olja inte finns att få kan SAE
0W-20 användas. Den bör emeller-
tid ersättas med SAE 0W-16 vid
nästa oljebyte.
Oljeviskositet (0W-16 beskrivs här
som exempel):
• 0W i 0W-16 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt vä-
der. Oljor med en lägre siffra
framför W gör motorn mer lätt-
startad i kallt väder.
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 475 Wednesday, March 3, 2021 9:48 AM

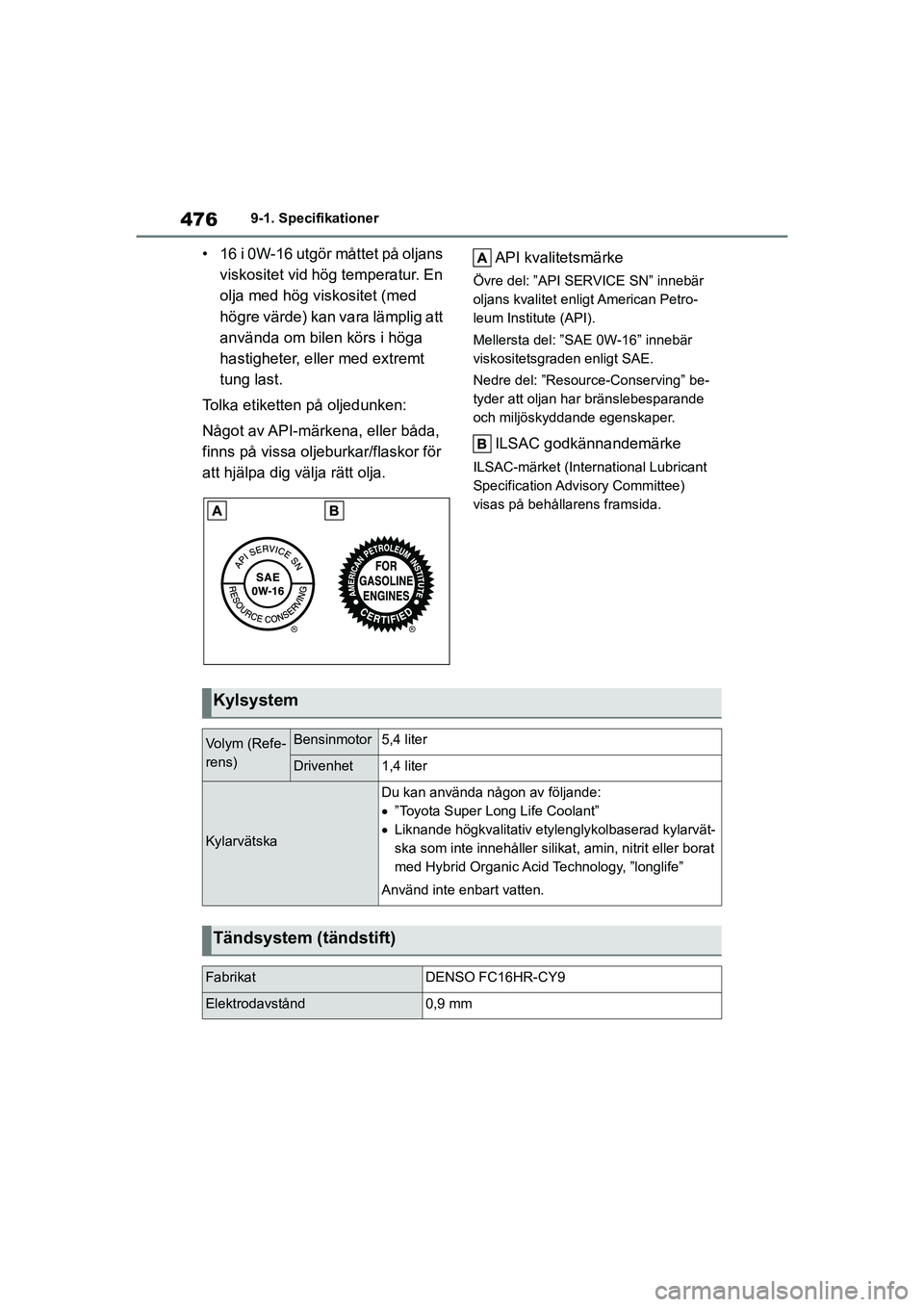

4769-1. Specifikationer
COROLLA HV_TMMT_OM12P19SE
• 16 i 0W-16 utgör måttet på oljans viskositet vid hög temperatur. En
olja med hög viskositet (med
högre värde) kan vara lämplig att
använda om bilen körs i höga
hastigheter, eller med extremt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda,
finns på vissa oljeburkar/flaskor för
att hjälpa dig välja rätt olja. API kvalitetsmärke
Övre del: ”API SERVICE SN” innebär
oljans kvalitet enligt American Petro-
leum Institute (API).
Mellersta del: ”SAE 0W-16” innebär
viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving” be-
tyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
ILSAC godkännandemärke
ILSAC-märket (International Lubricant
Specification Advisory Committee)
visas på behållarens framsida.
Kylsystem
Volym (Refe-
rens)Bensinmotor5,4 liter
Drivenhet1,4 liter
Kylarvätska
Du kan använda någon av följande:

”Toyota Super Long Life Coolant”
 Liknande högkvalitativ etylenglykolbaserad kylarvät-
ska som inte innehåller silikat, amin, nitrit eller borat
med Hybrid Organic Acid Technology, ”longlife”
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-CY9
Elektrodavstånd0,9 mm
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 476 Wednesday, March 3, 2021 9:48 AM

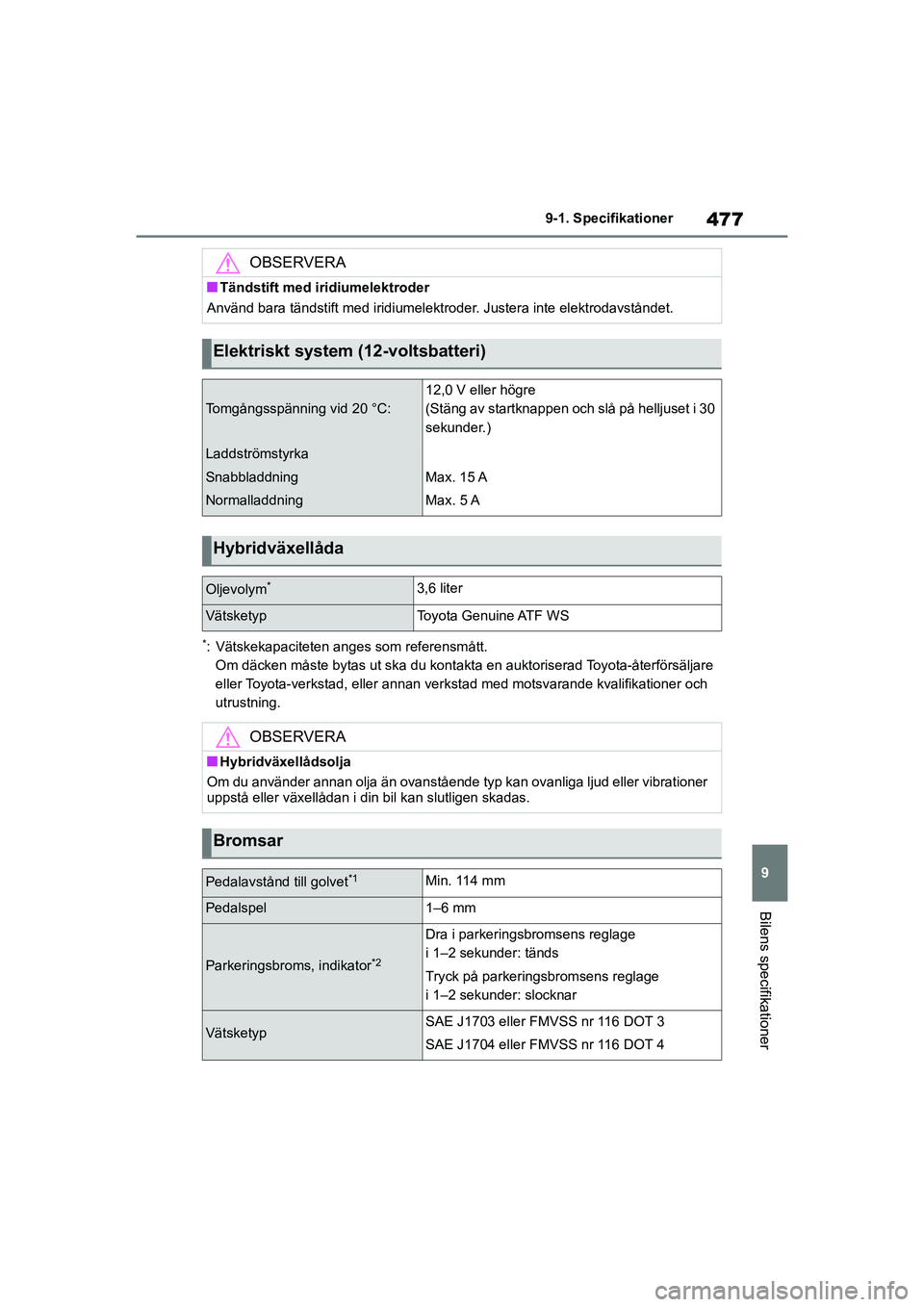

477
9
9-1. Specifikationer
Bilens specifikationer
COROLLA HV_TMMT_OM12P19SE
*: Vätskekapaciteten anges som referensmått.
Om däcken måste bytas ut ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikationer och
utrustning.
OBSERVERA
nTändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elektriskt system (12-voltsbatteri)
Tomgångsspänning vid 20 °C:
12,0 V eller högre
(Stäng av startknappen och slå på helljuset i 30
sekunder.)
Laddströmstyrka
Snabbladdning
Normalladdning
Max. 15 A
Max. 5 A
Hybridväxellåda
Oljevolym*3,6 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nHybridväxellådsolja
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller vibrationer
uppstå eller växellådan i din bil kan slutligen skadas.
Bromsar
Pedalavstånd till golvet*1Min. 114 mm
Pedalspel1–6 mm
Parkeringsbroms, indikator*2
Dra i parkeringsbromsens reglage
i 1–2 sekunder: tänds
Tryck på parkeringsbromsens reglage
i 1–2 sekunder: slocknar
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 477 Wednesday, March 3, 2021 9:48 AM

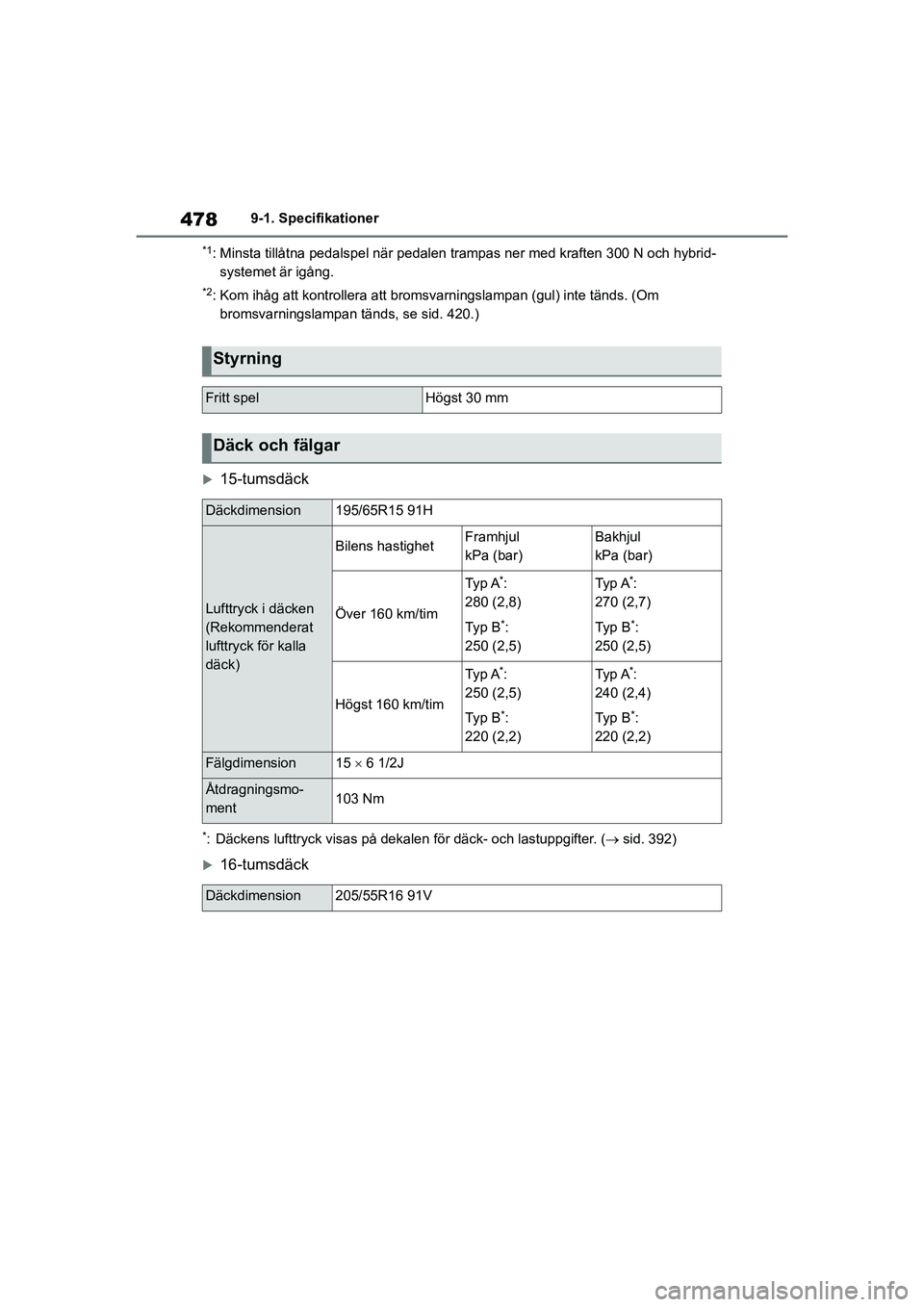

4789-1. Specifikationer
COROLLA HV_TMMT_OM12P19SE
*1: Minsta tillåtna pedalspel när pedalen tr ampas ner med kraften 300 N och hybrid-
systemet är igång.
*2: Kom ihåg att kontrollera att bromsvarn ingslampan (gul) inte tänds. (Om
bromsvarningslampan tänds, se sid. 420.)
15-tumsdäck
*: Däckens lufttryck visas på dekale n för däck- och lastuppgifter. (sid. 392)
16-tumsdäck
Styrning
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension195/65R15 91H
Lufttryck i däcken
(Rekommenderat
lufttryck för kalla
däck)
Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim
Typ A*:
280 (2,8)
Typ B
*:
250 (2,5)
Ty p A*:
270 (2,7)
Ty p B
*:
250 (2,5)
Högst 160 km/tim
Typ A*:
250 (2,5)
Typ B
*:
220 (2,2)
Ty p A*:
240 (2,4)
Ty p B
*:
220 (2,2)
Fälgdimension15  6 1/2J
Åtdragningsmo-
ment103 Nm
Däckdimension205/55R16 91V
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 478 Wednesday, March 3, 2021 9:48 AM
