8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE 
Auto's met rechtse besturing

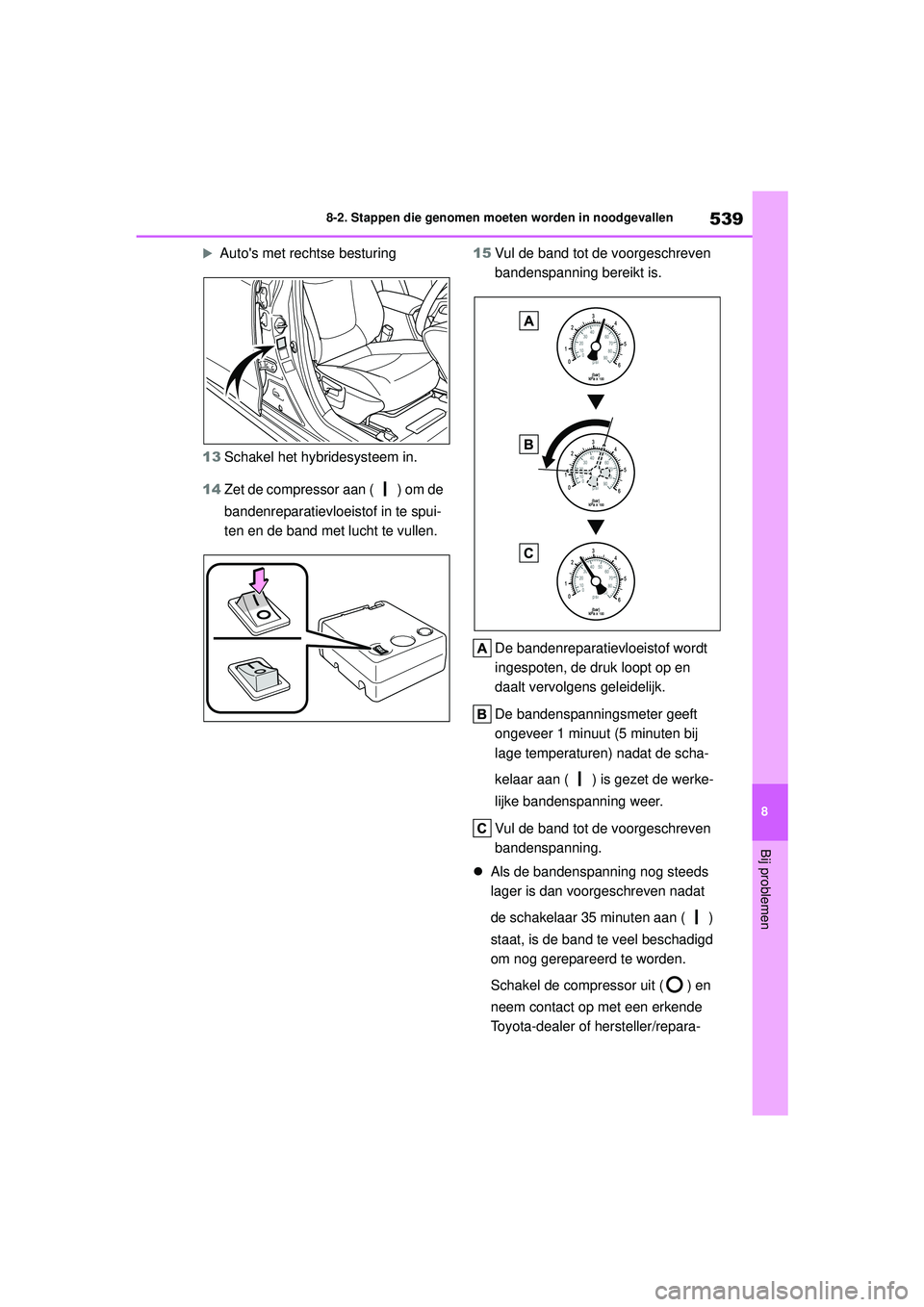

13 Schakel het hybridesysteem in.
14 Zet de compressor aan ( ) om de
bandenreparatievloeistof in te spui-
ten en de band met lucht te vullen. 15
Vul de band tot de voorgeschreven
bandenspanning bereikt is.
De bandenreparatievloeistof wordt
ingespoten, de druk loopt op en
daalt vervolgens geleidelijk.
De bandenspanningsmeter geeft
ongeveer 1 minuut (5 minuten bij
lage temperaturen) nadat de scha-
kelaar aan ( ) is gezet de werke-
lijke bandenspanning weer.
Vul de band tot de voorgeschreven
bandenspanning.
 Als de bandenspanning nog steeds
lager is dan voorgeschreven nadat
de schakelaar 35 minuten aan ( )
staat, is de band te veel beschadigd
om nog gerepareerd te worden.
Schakel de compressor uit ( ) en
neem contact op met een erkende
Toyota-dealer of hersteller/repara-
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 539 Tuesday, August 25, 2020 9:11 AM

5408-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE

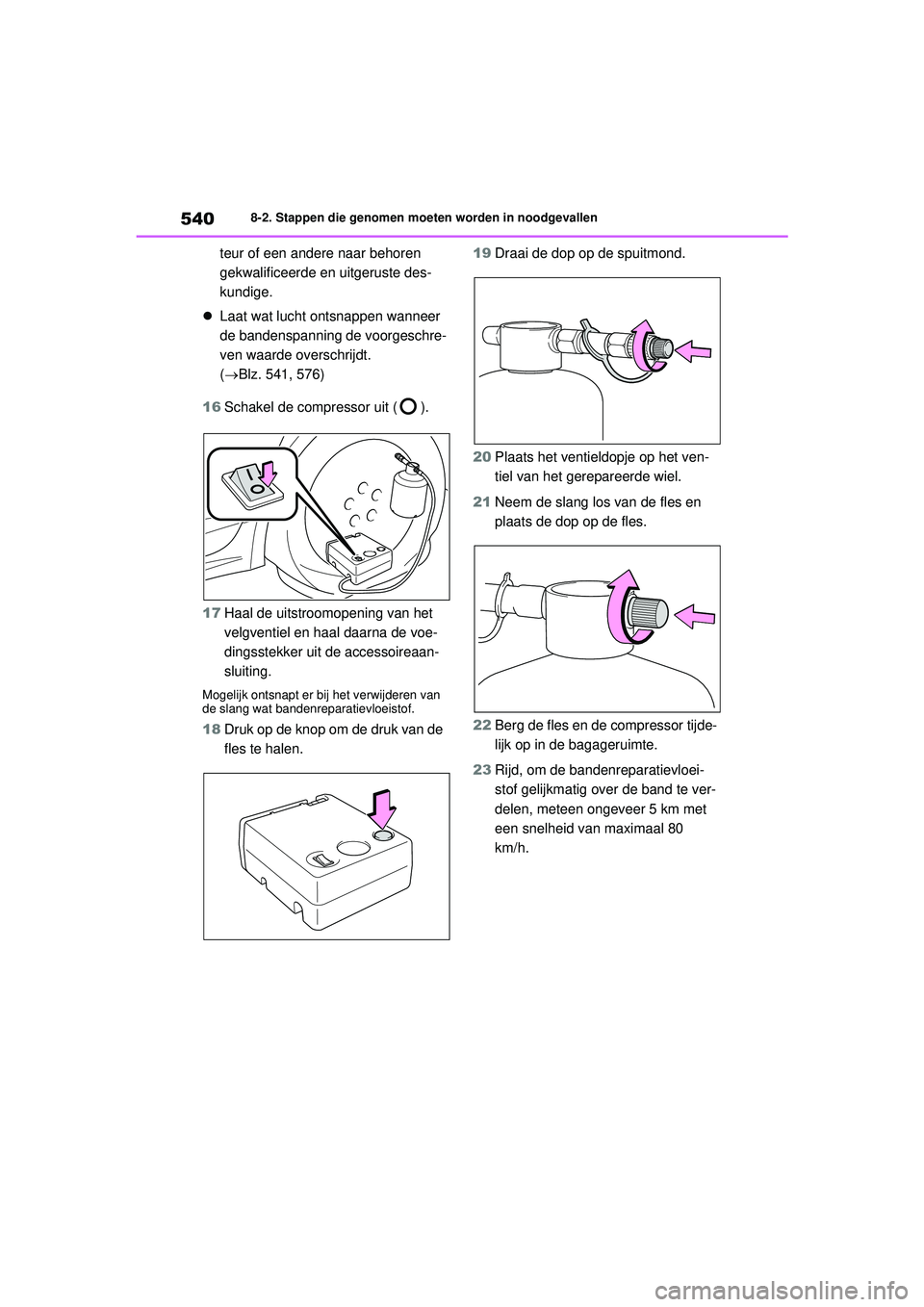

teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
 Laat wat lucht ontsnappen wanneer
de bandenspanning de voorgeschre-
ven waarde overschrijdt.
(Blz. 541, 576)
16 Schakel de compressor uit ( ).
17 Haal de uitstroomopening van het
velgventiel en haal daarna de voe-
dingsstekker uit de accessoireaan-
sluiting.
Mogelijk ontsnapt er bij het verwijderen van
de slang wat bandenreparatievloeistof.
18Druk op de knop om de druk van de
fles te halen. 19
Draai de dop op de spuitmond.
20 Plaats het ventieldopje op het ven-
tiel van het gerepareerde wiel.
21 Neem de slang los van de fles en
plaats de dop op de fles.
22 Berg de fles en de compressor tijde-
lijk op in de bagageruimte.
23 Rijd, om de bandenreparatievloei-
stof gelijkmatig over de band te ver-
delen, meteen ongeveer 5 km met
een snelheid van maximaal 80
km/h.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 540 Tuesday, August 25, 2020 9:11 AM

541
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE

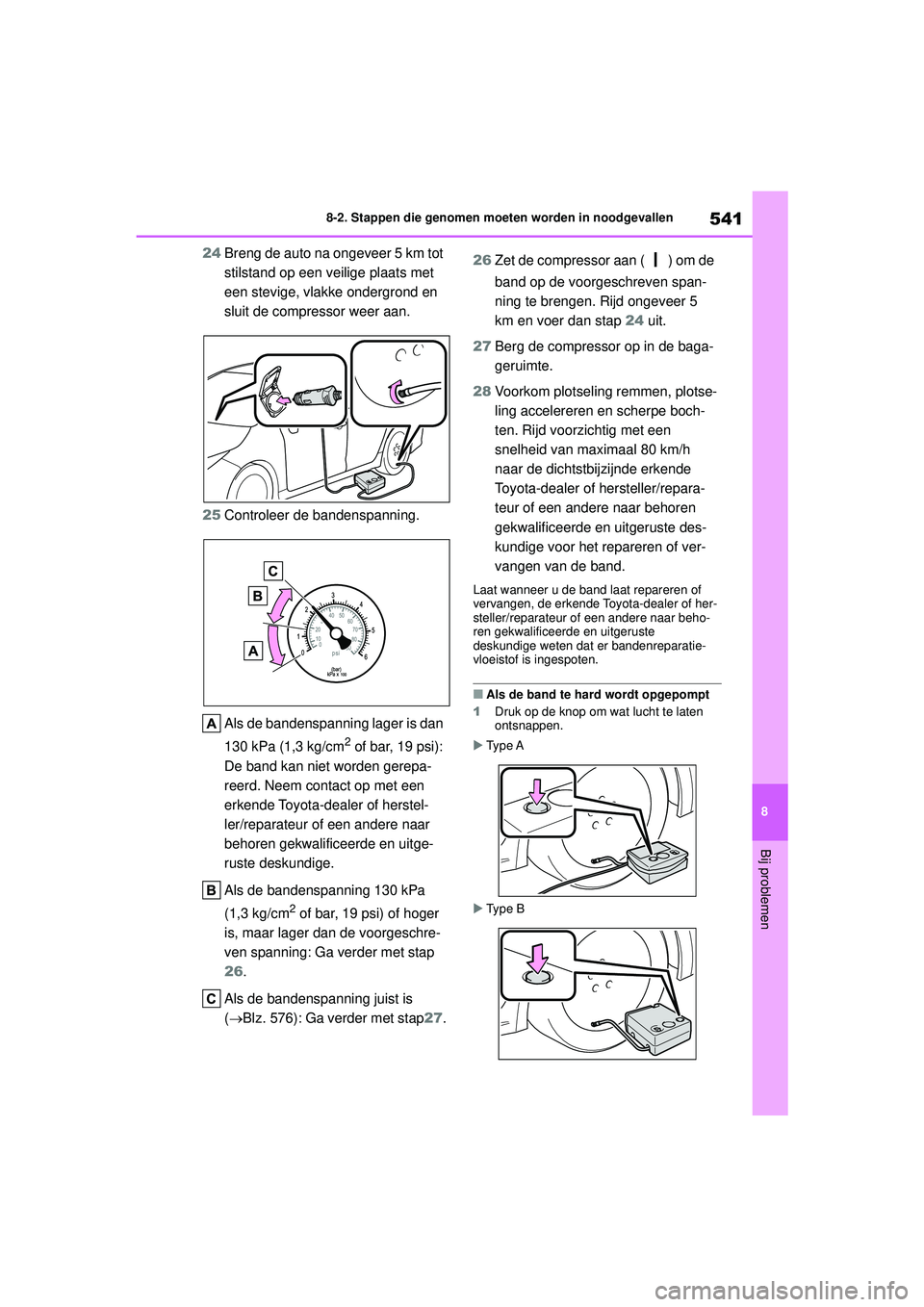

24
Breng de auto na ongeveer 5 km tot
stilstand op een veilige plaats met
een stevige, vlakke ondergrond en
sluit de compressor weer aan.
25 Controleer de bandenspanning.
Als de bandenspanning lager is dan
130 kPa (1,3 kg/cm
2 of bar, 19 psi):
De band kan niet worden gerepa-
reerd. Neem contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of hoger
is, maar lager dan de voorgeschre-
ven spanning: Ga verder met stap
26.
Als de bandenspanning juist is
( Blz. 576): Ga verder met stap 27.26
Zet de compressor aan ( ) om de
band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5
km en voer dan stap 24 uit.
27 Berg de compressor op in de baga-
geruimte.
28 Voorkom plotseling remmen, plotse-
ling accelereren en scherpe boch-
ten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige voor het repareren of ver-
vangen van de band.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of her-
steller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige weten dat er bandenreparatie-
vloeistof is ingespoten.
■Als de band te hard wordt opgepompt
1 Druk op de knop om wat lucht te laten
ontsnappen.
 Type A
 Type B
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 541 Tuesday, August 25, 2020 9:11 AM

5428-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE 2
Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de spanning
onder de voorgeschreven waarde ligt, zet de
compressor aan (type A) of zet hem in stand
(aan) (type B) en vul de band tot de
juiste spanning is bereikt.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en
-zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en
een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de
remmen direct nadat met de auto is
gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
●Sluit de slang stevig aan op het ventiel
terwijl het wiel aan de auto bevestigd is.
Als de slang niet goed op het ventiel is
aangesloten, kan er lekkage van lucht
optreden waarbij bandenreparatievloei-
stof naar buiten spuit.
●Als de slang tijdens het vullen loskomt
van het ventiel, is het mogelijk dat de
slang abrupte bewegingen maakt van-
wege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof naar
buiten komen als de slang wordt losge-
maakt of wanneer u lucht uit de band
laat ontsnappen.
●Volg voor het repareren van de band de
volgende procedure. Als u de procedu-
res niet volgt, kan de bandenreparatie-
vloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de band
kan klappen. Zet de schakelaar van de
compressor direct uit (type A) of in stand
(uit) (type B) als u ziet dat de band
scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als
deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet
langer dan 40 minuten achter elkaar.
●Delen van de reparatieset worden tij-
dens het gebruik heet. Wees voor en na
gebruik voorzichtig met de reparatieset.
Raak het metalen deel rond de verbin-
ding tussen de fles en de compressor
niet aan. Dit is namelijk zeer heet.
●Plak de waarschuwingssticker voor de
rijsnelheid alleen op de aangegeven
plaats. Als de sticker wordt aangebracht
op een plaats waar zich een airbag
bevindt, zoals op het stuurwielkussen,
werkt de airbag mogelijk niet goed
meer.
●Laat ter voorkoming van beschadiging
of ernstige lekkage de fles niet vallen.
Voer vóór gebruik een visuele controle
van de fles uit. Gebruik uitsluitend onbe-
schadigde en niet-lekkende flessen. In
dergelijke gevallen direct vervangen.
■Rijden om de bandenreparatievloei-
stof gelijkmatig te verdelen
Neem om de kans op ongevallen te beper-
ken de volgende voorzorgsmaatregelen in
acht.
Als u dat niet doet kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 542 Tuesday, August 25, 2020 9:11 AM

543
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
WAARSCHUWING
●Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de
auto niet rechtuit wil rijden of als u voelt
dat er aan het stuurwiel wordt getrokken
en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspan- ning 130 kPa (1,3 kg/cm
2 of bar, 19 psi)
of lager is, is de band mogelijk ernstig
beschadigd.
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenre-
paratieset worden gerepareerd indien
de beschadiging is veroorzaakt door
perforatie van het loopvlak door een
scherp voorwerp, zoals een spijker of
een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat gro-
ter worden waardoor de band niet meer
tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig.
Zorg dat de bandenreparatieset niet in
aanraking komt met water, bijvoorbeeld
bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een
stoffige ondergrond, zoals in het zand of
in de berm. Als de reparatieset stof e.d.
opzuigt, kunnen er storingen optreden.
●Houd de fles tijdens het gebruik niet
ondersteboven, om schade aan de
compressor te voorkomen.
■Voorzorgsmaatregelen voor de ban-
denreparatieset
●De reparatieset heeft als voeding
12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbron-
nen.
●Als er brandstofdruppels op de repara-
tieset terechtkomen, kan de set bescha-
digd raken. Zorg dat de set niet met
brandstof in aanraking kan komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de gereed-
schapshouder onder de afdekmat, bui-
ten bereik van kinderen.
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel onder-
delen als de bandenspanningsmeter
niet bloot aan schokken. Hierdoor kun-
nen storingen optreden.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
(  Blz. 486)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 543 Tuesday, August 25, 2020 9:11 AM

5448-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE

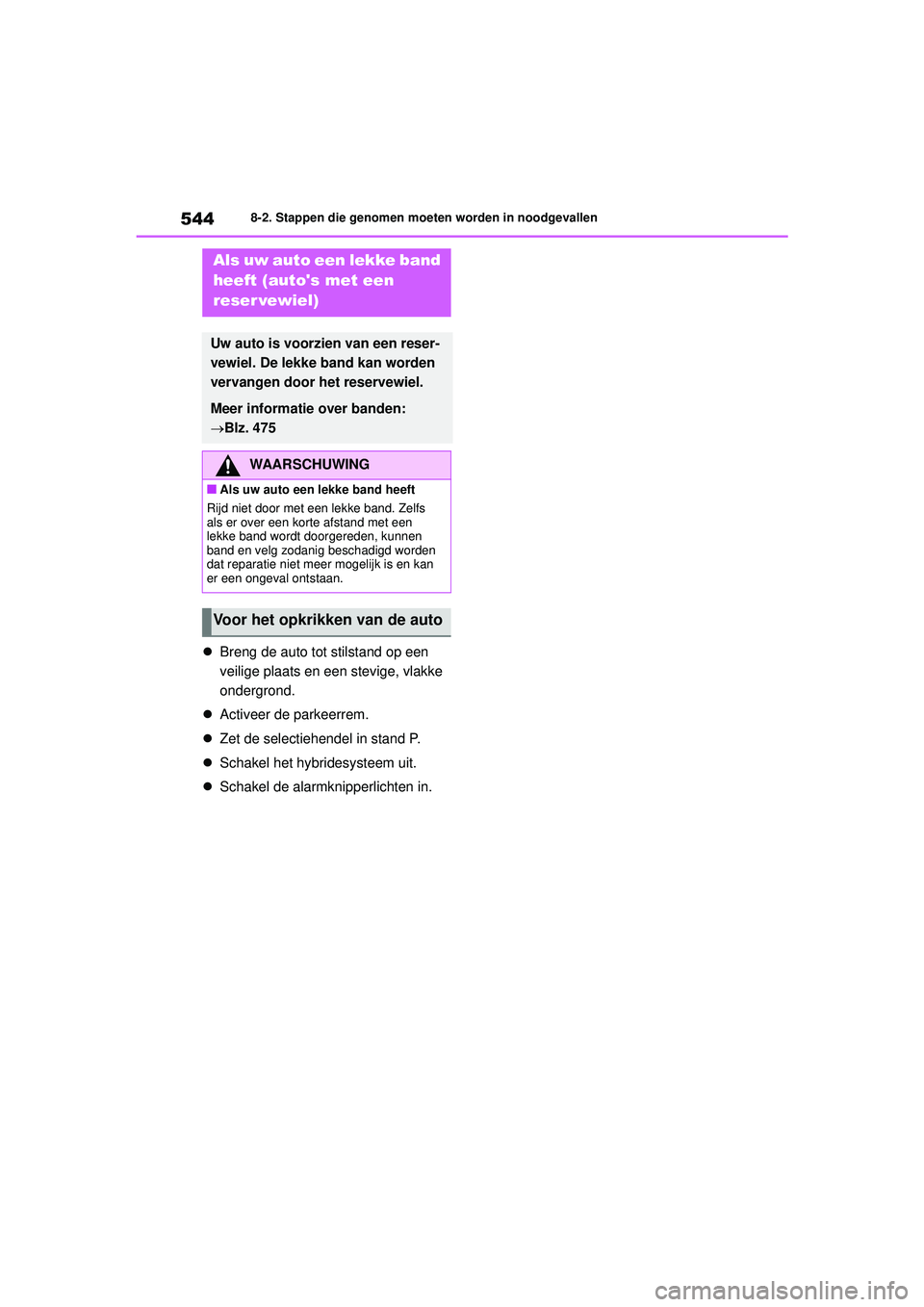

 Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in.
Als uw auto een lekke band
heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
Blz. 475
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 544 Tuesday, August 25, 2020 9:11 AM

545
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE 

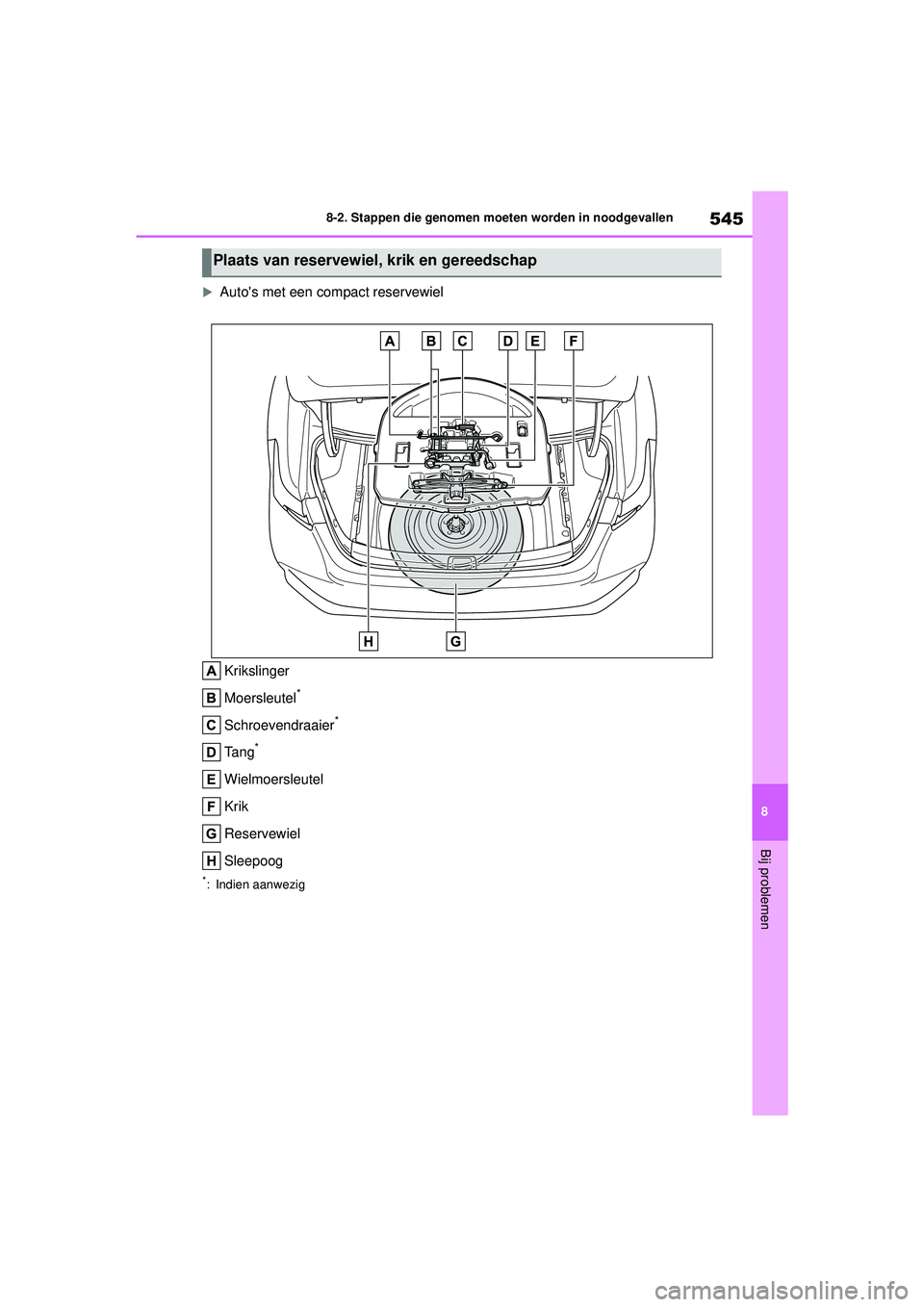

Auto's met een compact reservewiel
Krikslinger
Moersleutel
*
Schroevendraaier*
Tang*
Wielmoersleutel
Krik
Reservewiel
Sleepoog
*: Indien aanwezig
Plaats van reservewiel, krik en gereedschap
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 545 Tuesday, August 25, 2020 9:11 AM

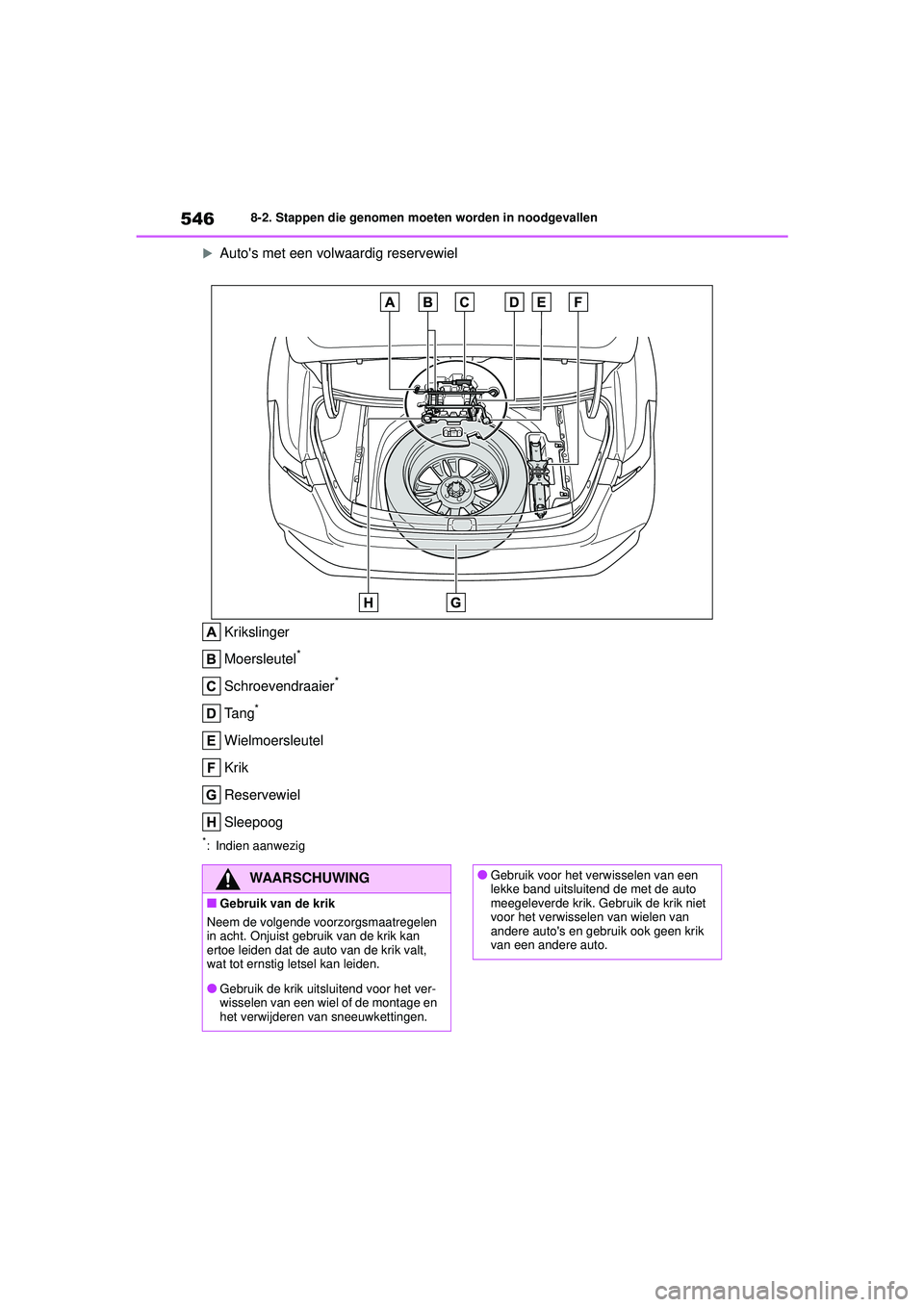

5468-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE 
Auto's met een volwaardig reservewiel
Krikslinger
Moersleutel
*
Schroevendraaier*
Tang*
Wielmoersleutel
Krik
Reservewiel
Sleepoog
*: Indien aanwezig
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen
in acht. Onjuist gebruik van de krik kan
ertoe leiden dat de auto van de krik valt,
wat tot ernstig letsel kan leiden.
●Gebruik de krik uitsluitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een
lekke band uitsluitend de met de auto
meegeleverde krik. Gebr uik de krik niet
voor het verwisselen van wielen van
andere auto's en gebruik ook geen krik
van een andere auto.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 546 Tuesday, August 25, 2020 9:11 AM

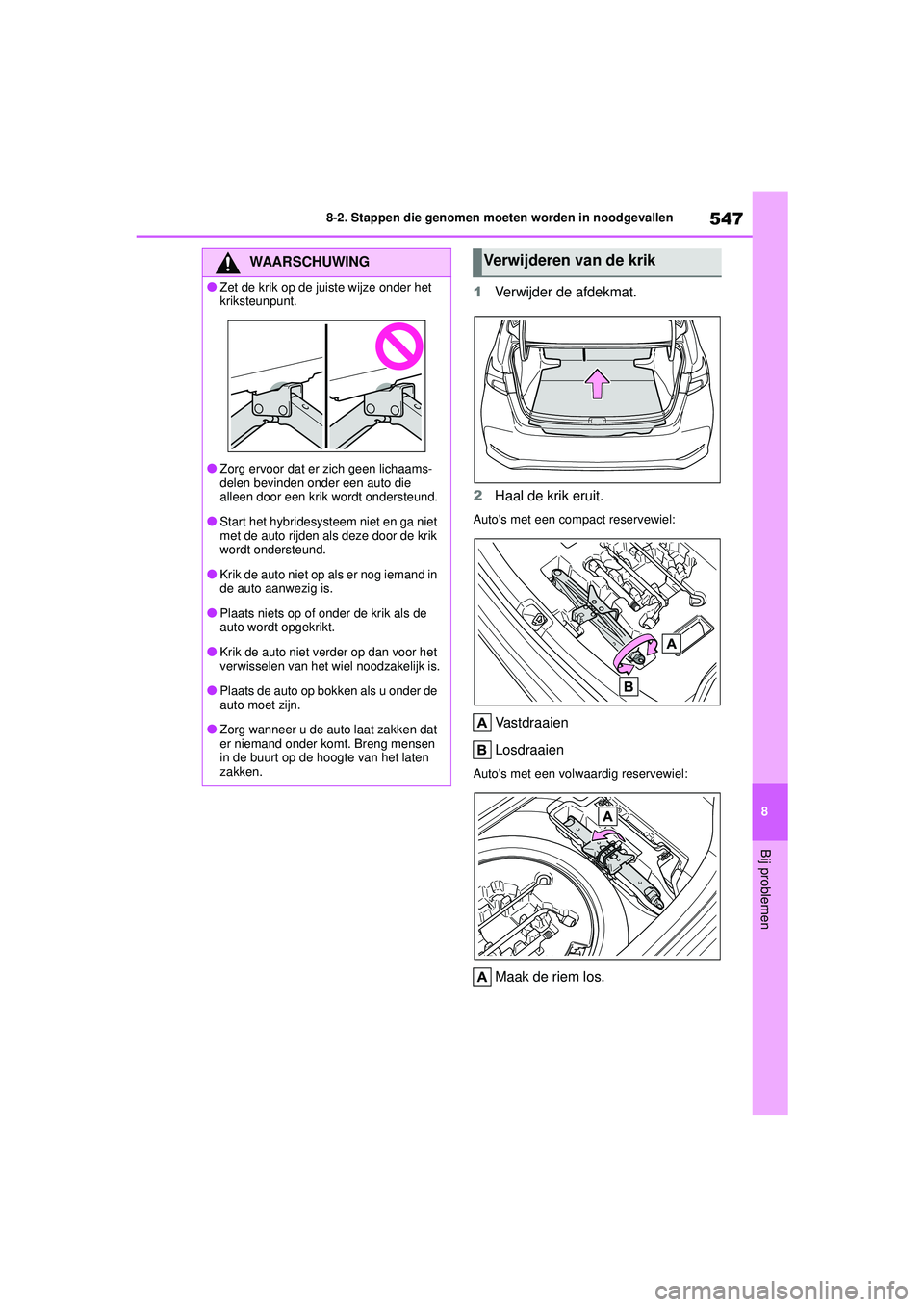

547
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
1
Verwijder de afdekmat.
2 Haal de krik eruit.
Auto's met een compact reservewiel:
Vastdraaien
Losdraaien
Auto's met een volwaardig reservewiel:
Maak de riem los.
WAARSCHUWING
●Zet de krik op de juiste wijze onder het
kriksteunpunt.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start het hybridesysteem niet en ga niet
met de auto rijden als deze door de krik
wordt ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wi el noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van de krik
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 547 Tuesday, August 25, 2020 9:11 AM

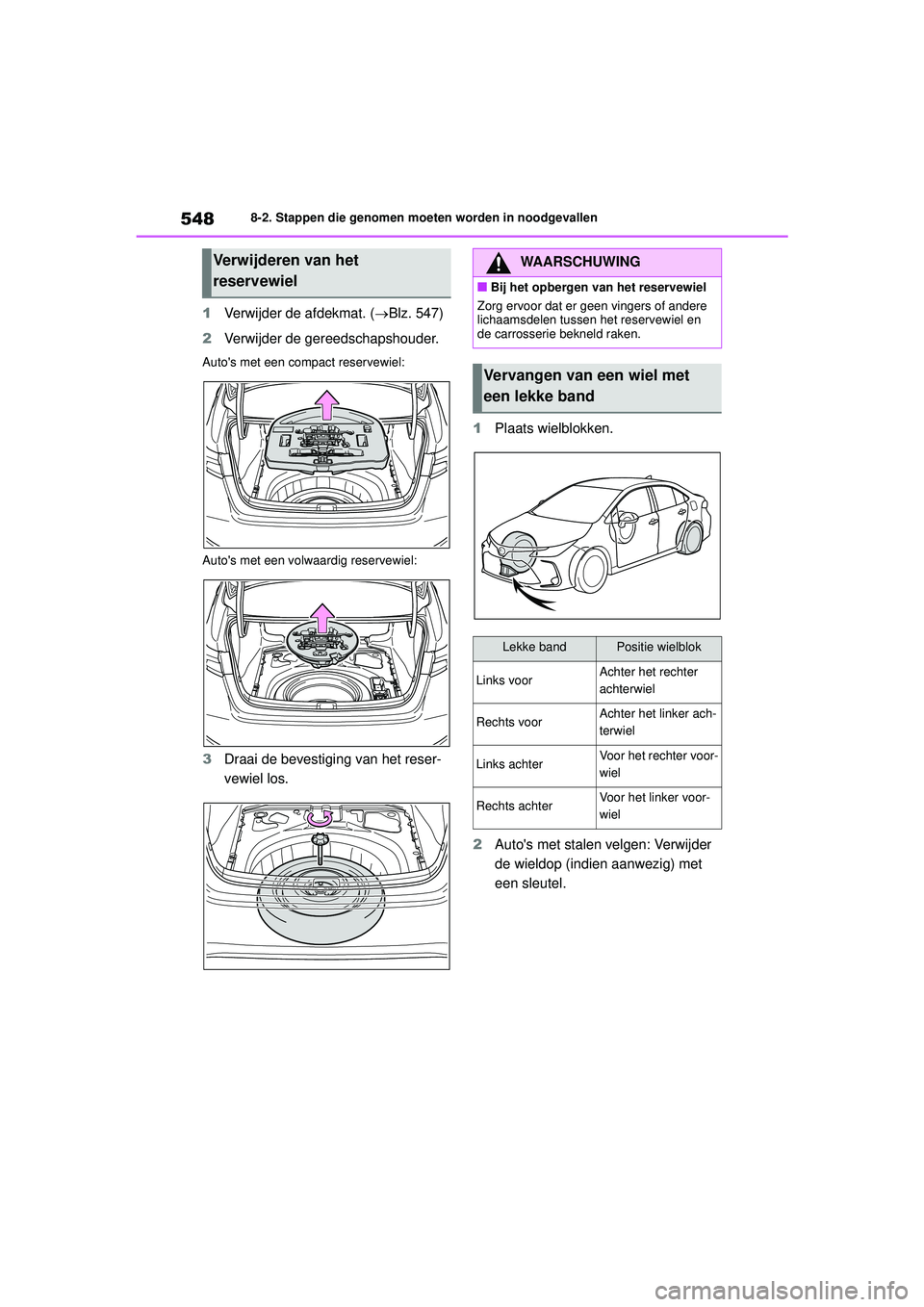

5488-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE
1 Verwijder de afdekmat. ( Blz. 547)
2 Verwijder de gereedschapshouder.
Auto's met een compact reservewiel:
Auto's met een volwaardig reservewiel:
3Draai de bevestiging van het reser-
vewiel los. 1
Plaats wielblokken.
2 Auto's met stalen velgen: Verwijder
de wieldop (indien aanwezig) met
een sleutel.
Verwijderen van het
reservewielWAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere
lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
Vervangen van een wiel met
een lekke band
Lekke bandPositie wielblok
Links voorAchter het rechter
achterwiel
Rechts voorAchter het linker ach-
terwiel
Links achterVoor het rechter voor-
wiel
Rechts achterVoor het linker voor-
wiel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 548 Tuesday, August 25, 2020 9:11 AM
