ECU TOYOTA COROLLA 2020 Instructieboekje (in Dutch)

361-1. Voor een veilig gebruik
COROLLA HV_TMMT_EE
■Onderdelen SRS-airbagsysteem Gordelspanners en spankrachtbegrenzers (indien aanwezig)
Sensoren aanrijding opzij (voor)
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Side airbags
Curtain airbags
Sensoren aanrijding opzij (achter)
Waarschuwingslampje SRS
Sensoren aanrijding opzij (voorportier)
Bestuurdersairbag
Knie-airbag (indien aanwezig)
Controlelampje AIR BAG ON en AIR BAG OFF
Sensoren frontale aanrijding
Airbag-ECU
De belangrijkste onderdel en van het SRS-airbagsysteem zijn hierboven afgebeeld.
Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren
van de airbags zorgt een chemische reacti e in de ontstekingsmechanismen ervoor
dat de airbags snel gevuld worden met niet-giftig gas om de beweging van de inzit-
tenden te helpen beperken.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 36 Tuesday, August 25, 2020 9:11 AM

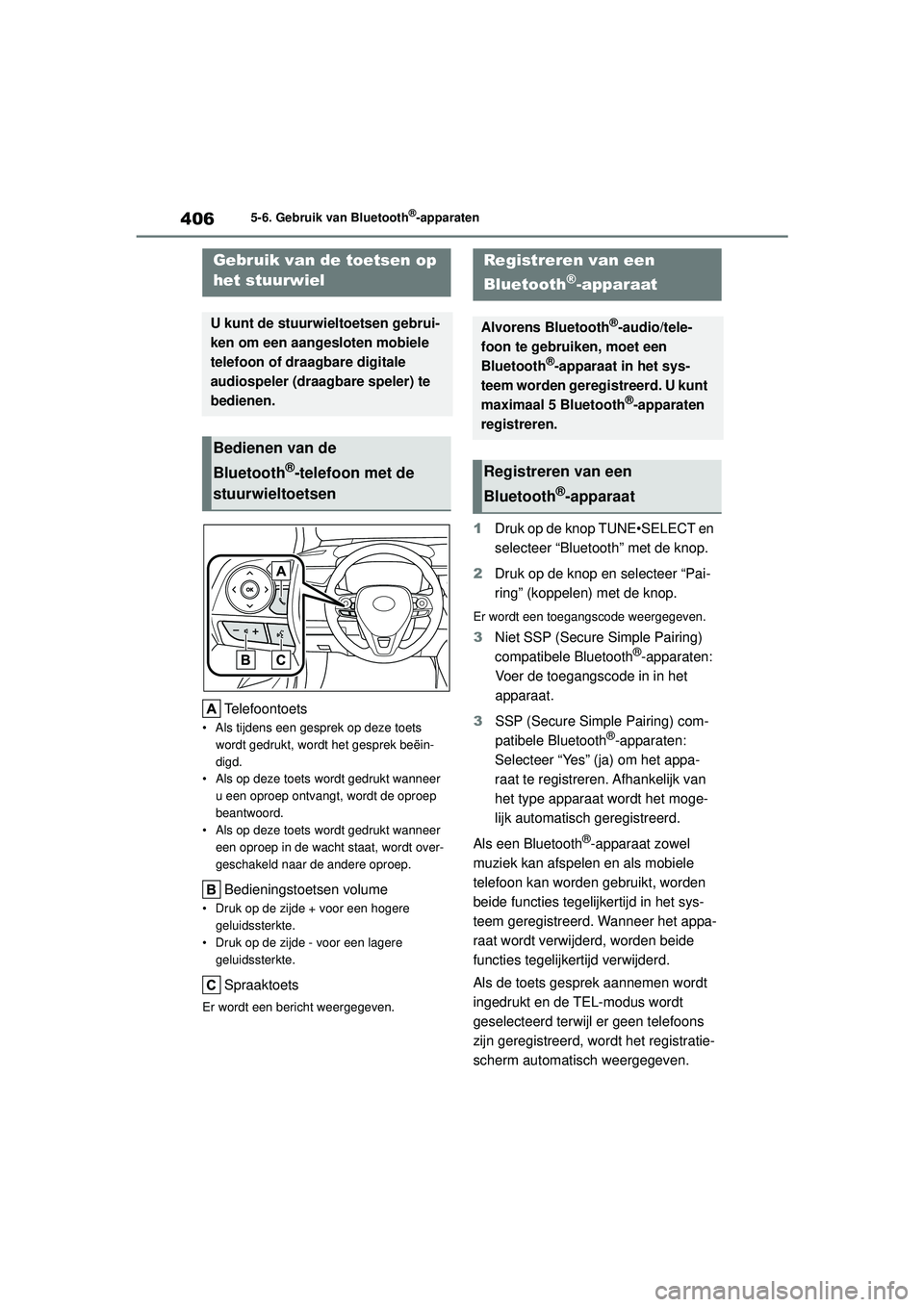

4065-6. Gebruik van Bluetooth®-apparaten
COROLLA HV_TMMT_EE
Telefoontoets
• Als tijdens een gesprek op deze toets wordt gedrukt, wordt het gesprek beëin-
digd.
• Als op deze toets wordt gedrukt wanneer u een oproep ontvangt, wordt de oproep
beantwoord.
• Als op deze toets wordt gedrukt wanneer een oproep in de wacht staat, wordt over-
geschakeld naar de andere oproep.
Bedieningstoetsen volume
• Druk op de zijde + voor een hogere geluidssterkte.
• Druk op de zijde - voor een lagere
geluidssterkte.
Spraaktoets
Er wordt een bericht weergegeven.
1 Druk op de knop TUNE•SELECT en
selecteer “Bluetooth” met de knop.
2 Druk op de knop en selecteer “Pai-
ring” (koppelen) met de knop.
Er wordt een toegangscode weergegeven.
3Niet SSP (Secure Simple Pairing)
compatibele Bluetooth®-apparaten:
Voer de toegangscode in in het
apparaat.
3 SSP (Secure Simple Pairing) com-
patibele Bluetooth
®-apparaten:
Selecteer “Yes” (ja) om het appa-
raat te registreren. Afhankelijk van
het type apparaat wordt het moge-
lijk automatisch geregistreerd.
Als een Bluetooth
®-apparaat zowel
muziek kan afspelen en als mobiele
telefoon kan worden gebruikt, worden
beide functies tegelijkertijd in het sys-
teem geregistreerd. Wanneer het appa-
raat wordt verwijderd, worden beide
functies tegelijkertijd verwijderd.
Als de toets gesprek aannemen wordt
ingedrukt en de TEL-modus wordt
geselecteerd terwijl er geen telefoons
zijn geregistreerd, wordt het registratie-
scherm automatisch weergegeven.
Gebruik van de toetsen op
het stuurwiel
U kunt de stuurwieltoetsen gebrui-
ken om een aangesloten mobiele
telefoon of draagbare digitale
audiospeler (draagbare speler) te
bedienen.
Bedienen van de
Bluetooth
®-telefoon met de
stuurwieltoetsen
Registreren van een
Bluetooth
®-apparaat
Alvorens Bluetooth®-audio/tele-
foon te gebruiken, moet een
Bluetooth
®-apparaat in het sys-
teem worden geregistreerd. U kunt
maximaal 5 Bluetooth
®-apparaten
registreren.
Registreren van een
Bluetooth
®-apparaat
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 406 Tuesday, August 25, 2020 9:11 AM

477
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
COROLLA HV_TMMT_EE Vergeet bij het wisselen van voor- en achter-
banden met een verschillende bandenspan-
ning niet om na het wisselen het
bandenspanningswaarschuwi
ngssysteem te
initialiseren.
Uw auto is uitgerust met een banden-
spanningswaarschuwingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder door middel van een waar-
schuwingslampje gewaarschuwd.
(Blz. 521)
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de
OE-specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten. • Als de bandenspanning aanzienlijk hoger
is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensoren en -zenders worden gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn.
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u
draagt.
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwingssysteem is geba-
seerd op de rijomstandigheden. Daarom laat
het systeem mogelijk zelfs een waarschu-
wing zien wanneer de bandenspanning niet
laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het ini-
tialiseren van het systeem.
Bandenspanningswaarschu-
wingssysteem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 477 Tuesday, August 25, 2020 9:11 AM

4867-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialis eerd. Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( Blz. 488)
■Vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van bandenspan-
ningssensoren en -zendersOPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren,
-zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje. De
dop kan anders vast gaan zitten.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 486 Tuesday, August 25, 2020 9:11 AM

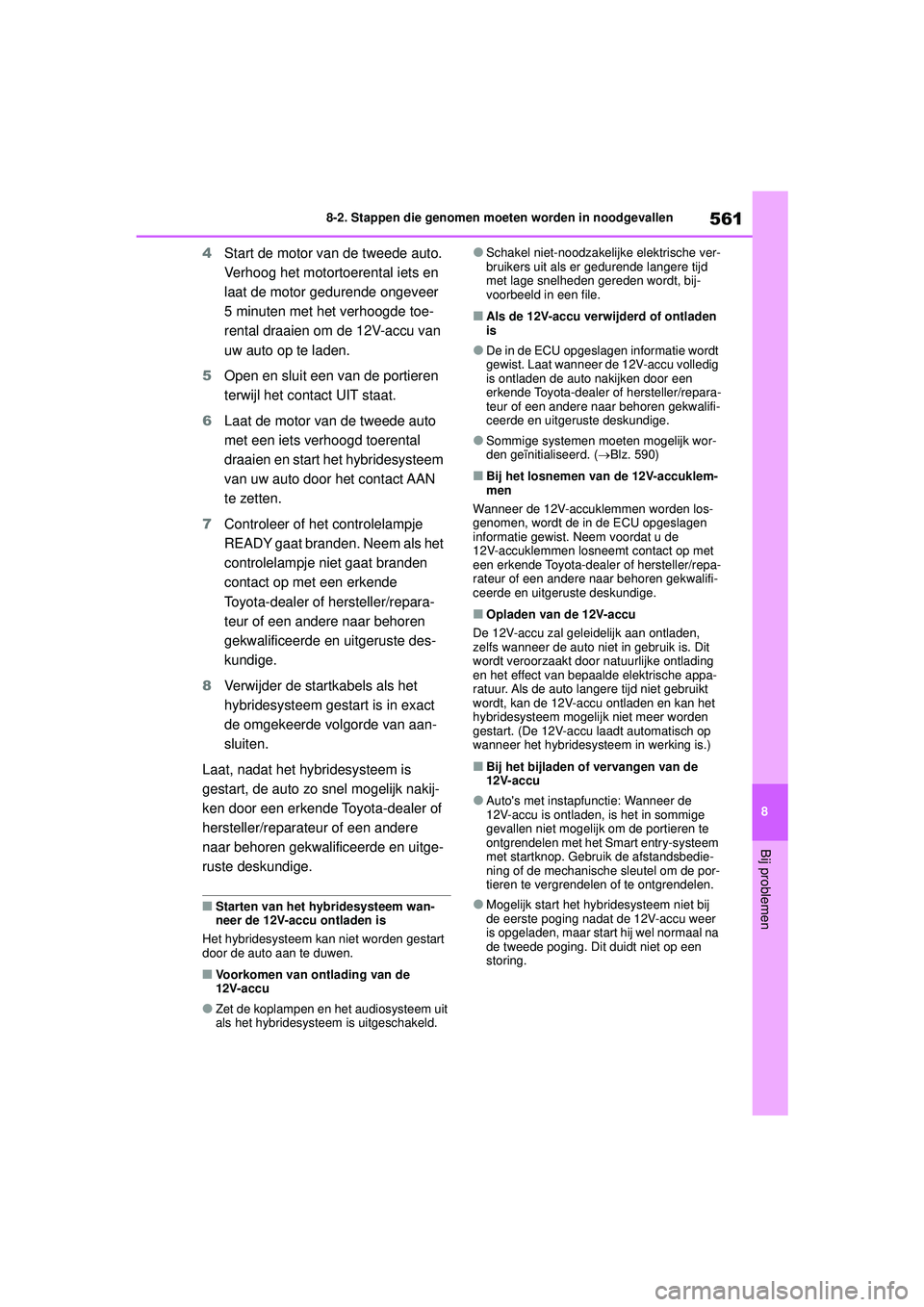

561
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
4
Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde toe-
rental draaien om de 12V-accu van
uw auto op te laden.
5 Open en sluit een van de portieren
terwijl het contact UIT staat.
6 Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het hybridesysteem
van uw auto door het contact AAN
te zetten.
7 Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
8 Verwijder de startkabels als het
hybridesysteem gestart is in exact
de omgekeerde volgorde van aan-
sluiten.
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
■Starten van het hybridesysteem wan-
neer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart
door de auto aan te duwen.
■Voorkomen van ontlading van de
12V-accu
●Zet de koplampen en het audiosysteem uit
als het hybridesysteem is uitgeschakeld.
●Schakel niet-noodzakelij ke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de 12V-accu verwijderd of ontladen
is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de 12V-accu volledig
is ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. ( Blz. 590)
■Bij het losnemen van de 12V-accuklem-
men
Wanneer de 12V-accuklemmen worden los-
genomen, wordt de in de ECU opgeslagen
informatie gewist. Neem voordat u de
12V-accuklemmen losneemt contact op met
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen,
zelfs wanneer de auto niet in gebruik is. Dit
wordt veroorzaakt door natuurlijke ontlading
en het effect van bepaalde elektrische appa-
ratuur. Als de auto langere tijd niet gebruikt
wordt, kan de 12V-accu ontladen en kan het
hybridesysteem mogeli jk niet meer worden
gestart. (De 12V-accu laadt automatisch op
wanneer het hybridesysteem in werking is.)
■Bij het bijladen of vervangen van de
12V-accu
●Auto's met instapfunctie: Wanneer de
12V-accu is ontladen, is het in sommige
gevallen niet mogelijk om de portieren te
ontgrendelen met het Smart entry-systeem
met startknop. Gebruik de afstandsbedie-
ning of de mechanische sleutel om de por-
tieren te vergrendelen of te ontgrendelen.
●Mogelijk start het hybr idesysteem niet bij
de eerste poging nadat de 12V-accu weer
is opgeladen, maar start hij wel normaal na
de tweede poging. Dit duidt niet op een
storing.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 561 Tuesday, August 25, 2020 9:11 AM
