TOYOTA COROLLA 2020 Instrukcja obsługi (in Polish)

Obj´toÊç oleju (podczas
wymiany – przybli˝ona*)
óSilnik 1ZR-FAE
óSilnik M15A-FKS
*: Obj´toÊç oleju jest przybli˝onà war to-
Êcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po
wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego (silnik
1ZR-FAE)
Silnik samochodu jest fabrycznie na-
pe∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie
oleju silnikowego „Toyota Genuine
Motor Oil” lub jego odpowiednika,
który spe∏nia podane kryteria jako-
Êciowe i lepkoÊciowe.
Gatunek oleju:
0W-20, 5W-30
ACEA A5/B5 lub A5/B5 i A1/B1 lub
olej wielosezonowy API ze specyfi-
kacjà SL „Energy-Conserving”, SM
„Energy-Conserving”, SN „Resource-
Conserving”,SN PLUS „Resource-
Conserving” lub olej wielosezonowy
z cer tyfikatem ILSACZalecana lepkoÊç oleju (SAE):
Przewidywany zakres temperatur
otoczenia w okresie do nast´p-
nej wymiany oleju silnikowego.
Zalecana.
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-20, zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asnoÊci
rozruchowe w niskich temperatu-
rach. Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç olej
SAE 5W-30. Jednak podczas kolej-
nej wymiany oleju silnikowego po-
winien zostaç zastàpiony olejem
SAE 0W-20.
W przypadku u˝ycia oleju silniko-
wego o lepkoÊci SAE 10W-30 lub
wy˝szej, przy bardzo niskich tem-
peraturach otoczenia, mogà wystà-
piç trudnoÊci z rozruchem silnika,
dlatego zalecany jest olej o lepkoÊci
SAE 0W-20 lub 5W-30.
LepkoÊç oleju (0W-20 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-20 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
B
A

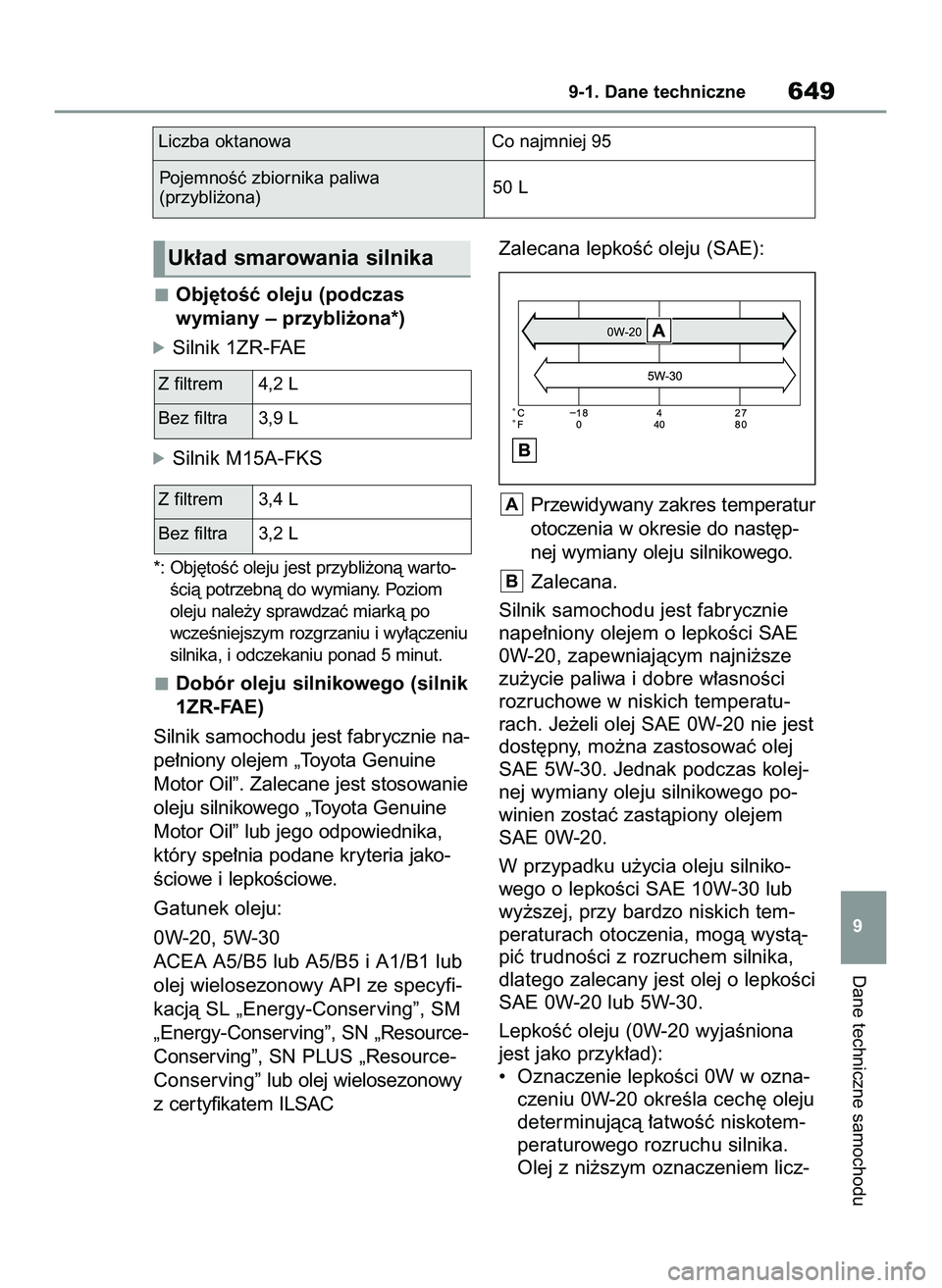

Dane techniczne samochodu
9-1. Dane techniczne649
9
Uk∏ad smarowania silnika
Z filtrem 4,2 L
Bez filtra 3,9 L
Z filtrem 3,4 L
Bez filtra 3,2 LPojemnoÊç zbiornika paliwa
(przybli˝ona)50 L Liczba oktanowaCo najmniej 95
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 649

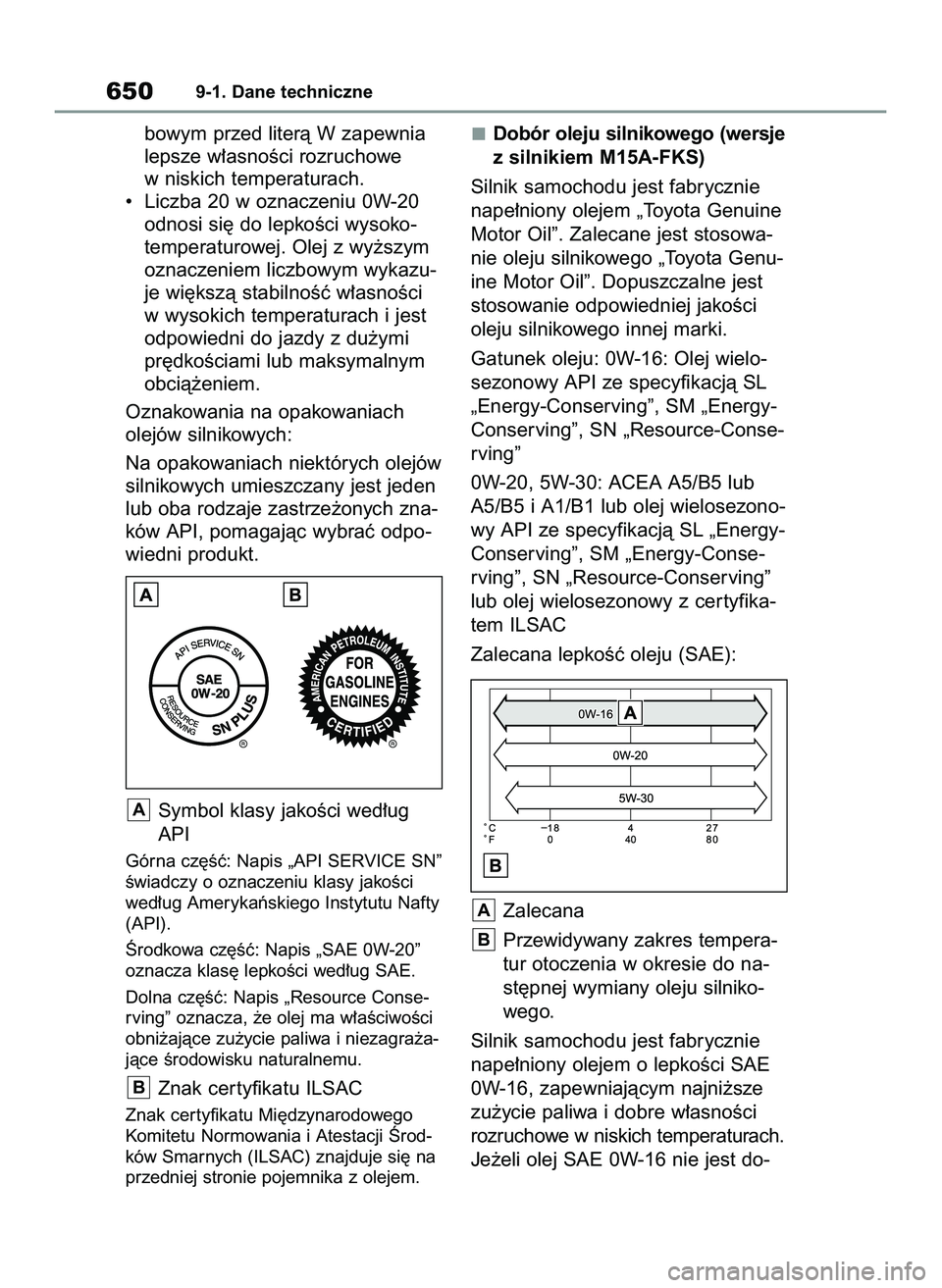

bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20
odnosi si´ do lepkoÊci wysoko-
temperaturowej. Olej z wy˝szym
oznaczeniem liczbowym wykazu-
je wi´kszà stabilnoÊç w∏asnoÊci
w wysokich temperaturach i jest
odpowiedni do jazdy z du˝ymi
pr´dkoÊciami lub maksymalnym
obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych:
Na opakowaniach niektórych olejów
silnikowych umieszczany jest jeden
lub oba rodzaje zastrze˝onych zna-
ków API, pomagajàc wybraç odpo-
wiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SN”
Êwiadczy o oznaczeniu klasy jakoÊci
wed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-20”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
Dobór oleju silnikowego (wersje
z silnikiem M15A-FKS)
Silnik samochodu jest fabrycznie
nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowa-
nie oleju silnikowego „Toyota Genu-
ine Motor Oil”. Dopuszczalne jest
stosowanie odpowiedniej jakoÊci
oleju silnikowego innej marki.
Gatunek oleju: 0W-16: Olej wielo-
sezonowy API ze specyfikacjà SL
„Energy-Conserving”, SM „Energy-
Conserving”, SN „Resource-Conse-
rving”
0W-20, 5W-30: ACEA A5/B5 lub
A5/B5 i A1/B1 lub olej wielosezono-
wy API ze specyfikacjà SL „Energy-
Conserving”, SM „Energy-Conse-
rving”, SN „Resource-Conserving”
lub olej wielosezonowy z cer tyfika-
tem ILSAC
Zalecana lepkoÊç oleju (SAE):
Zalecana
Przewidywany zakres tempera-
tur otoczenia w okresie do na-
st´pnej wymiany oleju silniko-
wego.
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci SAE
0W-16, zapewniajàcym najni˝sze
zu˝ycie paliwa i dobre w∏asnoÊci
rozruchowe w niskich temperaturach.
Je˝eli olej SAE 0W-16 nie jest do-
B
A
B
A
6509-1. Dane techniczne
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 650

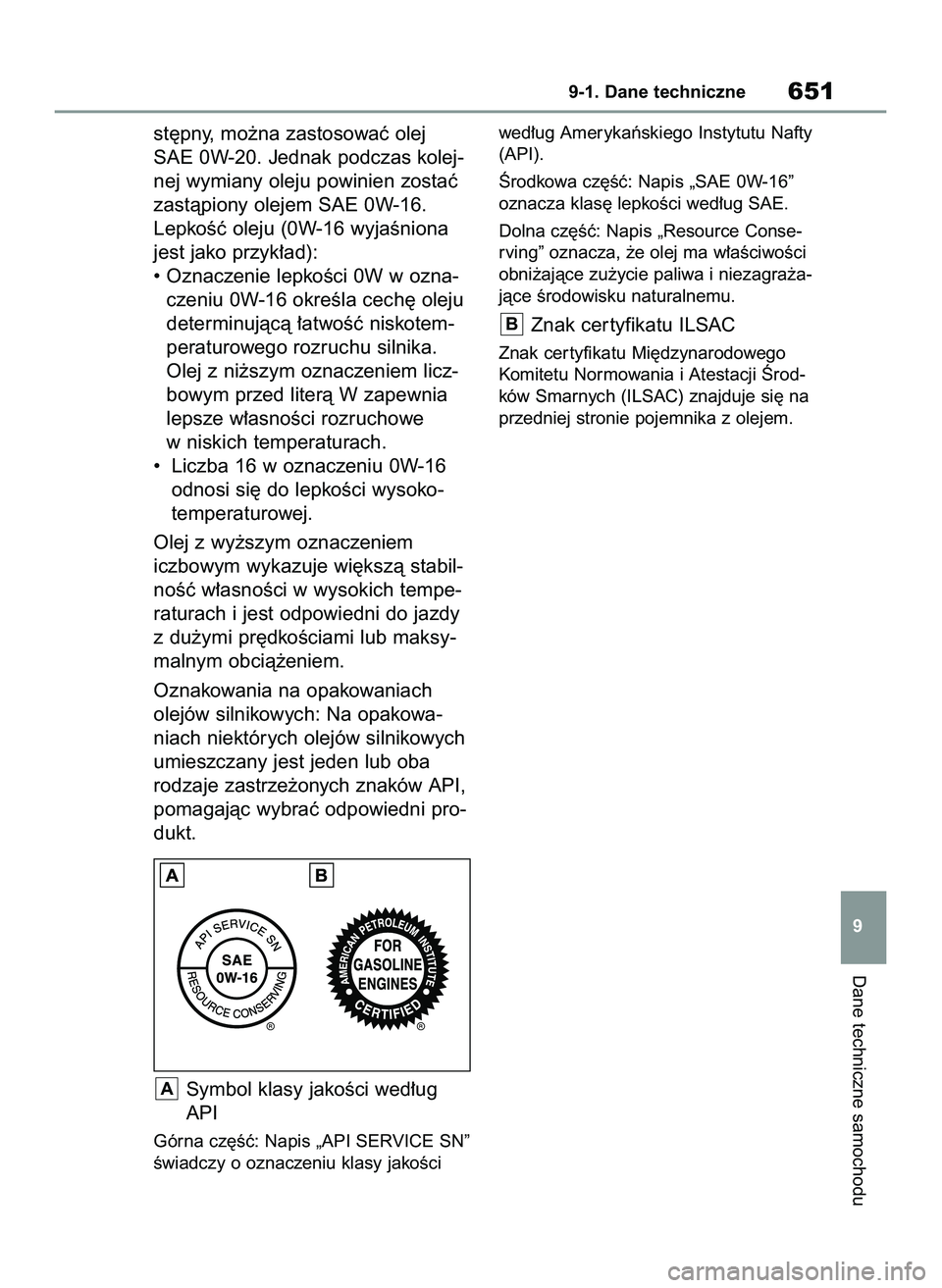

st´pny, mo˝na zastosowaç olej
SAE 0W-20. Jednak podczas kolej-
nej wymiany oleju powinien zostaç
zastàpiony olejem SAE 0W-16.
LepkoÊç oleju (0W-16 wyjaÊniona
jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w ozna-
czeniu 0W-16 okreÊla cech´ oleju
determinujàcà ∏atwoÊç niskotem-
peraturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem licz-
bowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe
w niskich temperaturach.
• Liczba 16 w oznaczeniu 0W-16
odnosi si´ do lepkoÊci wysoko-
temperaturowej.
Olej z wy˝szym oznaczeniem
iczbowym wykazuje wi´kszà stabil-
noÊç w∏asnoÊci w wysokich tempe-
raturach i jest odpowiedni do jazdy
z du˝ymi pr´dkoÊciami lub maksy-
malnym obcià˝eniem.
Oznakowania na opakowaniach
olejów silnikowych: Na opakowa-
niach niektórych olejów silnikowych
umieszczany jest jeden lub oba
rodzaje zastrze˝onych znaków API,
pomagajàc wybraç odpowiedni pro-
dukt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SERVICE SN”
Êwiadczy o oznaczeniu klasy jakoÊciwed∏ug Amerykaƒskiego Instytutu Nafty
(API).
Ârodkowa cz´Êç: Napis „SAE 0W-16”
oznacza klas´ lepkoÊci wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conse-
rving” oznacza, ˝e olej ma w∏aÊciwoÊci
obni˝ajàce zu˝ycie paliwa i niezagra˝a-
jàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego
Komitetu Normowania i Atestacji Ârod-
ków Smarnych (ILSAC) znajduje si´ na
przedniej stronie pojemnika z olejem.
B
A
Dane techniczne samochodu
9-1. Dane techniczne651
9
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 651

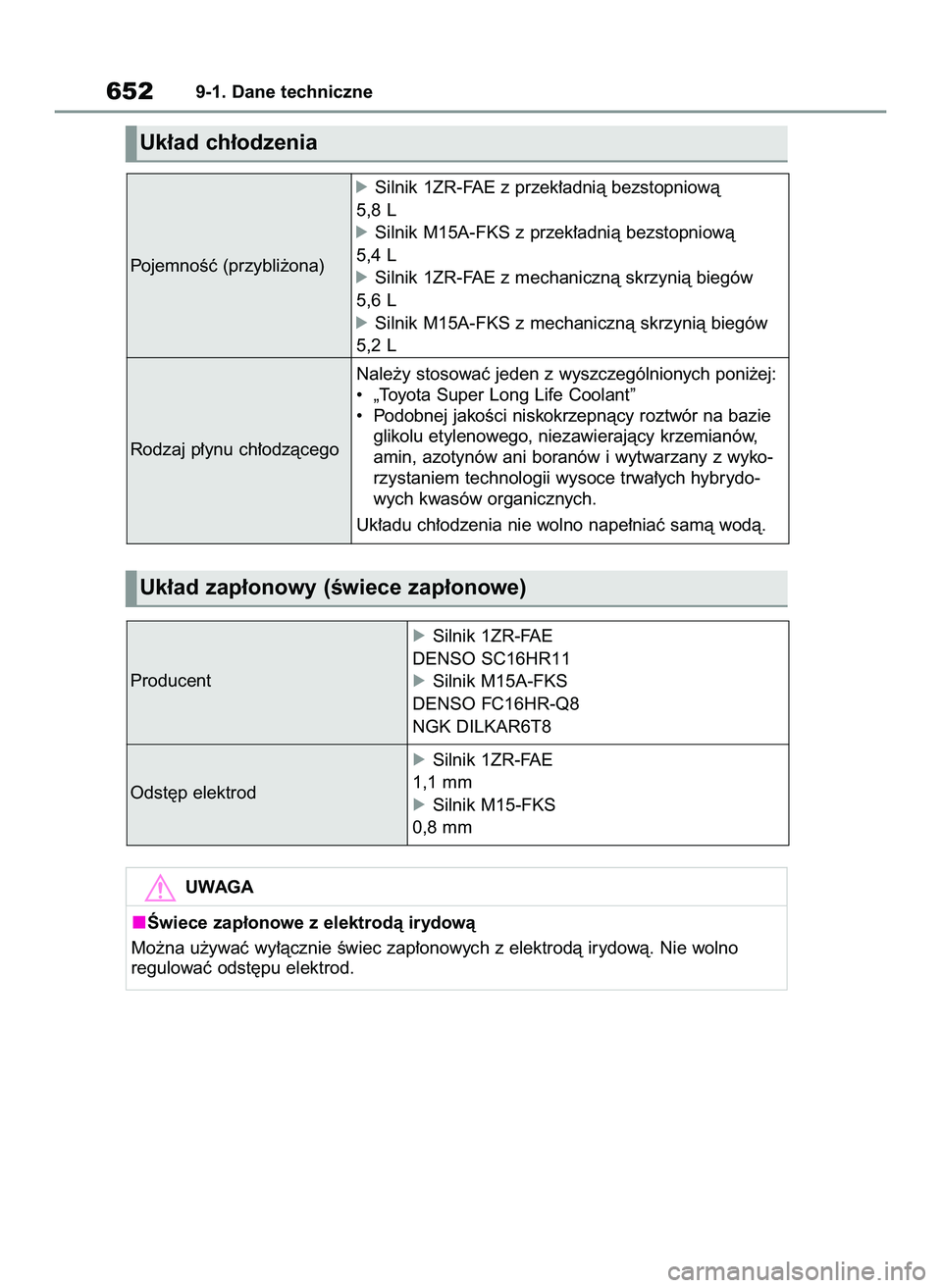

6529-1. Dane techniczne
Uk∏ad ch∏odzenia
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
PojemnoÊç (przybli˝ona)
óSilnik 1ZR-FAE z przek∏adnià bezstopniowà
5,8 L
óSilnik M15A-FKS z przek∏adnià bezstopniowà
5,4 L
óSilnik 1ZR-FAE z mechanicznà skrzynià biegów
5,6 L
óSilnik M15A-FKS z mechanicznà skrzynià biegów
5,2 L
Rodzaj p∏ynu ch∏odzàcegoNale˝y stosowaç jeden z wyszczególnionych poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na bazie
glikolu etylenowego, niezawierajàcy krzemianów,
amin, azotynów ani boranów i wytwarzany z wyko-
rzystaniem technologii wysoce trwa∏ych hybrydo-
wych kwasów organicznych.
Uk∏adu ch∏odzenia nie wolno nape∏niaç samà wodà.
Producent
óSilnik 1ZR-FAE
DENSO SC16HR11
óSilnik M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Odst´p elektrod
óSilnik 1ZR-FAE
1,1 mm
óSilnik M15-FKS
0,8 mm
UWAGA
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 652

*: Podana obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej stacji
obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
Dane techniczne samochodu
9-1. Dane techniczne653
9

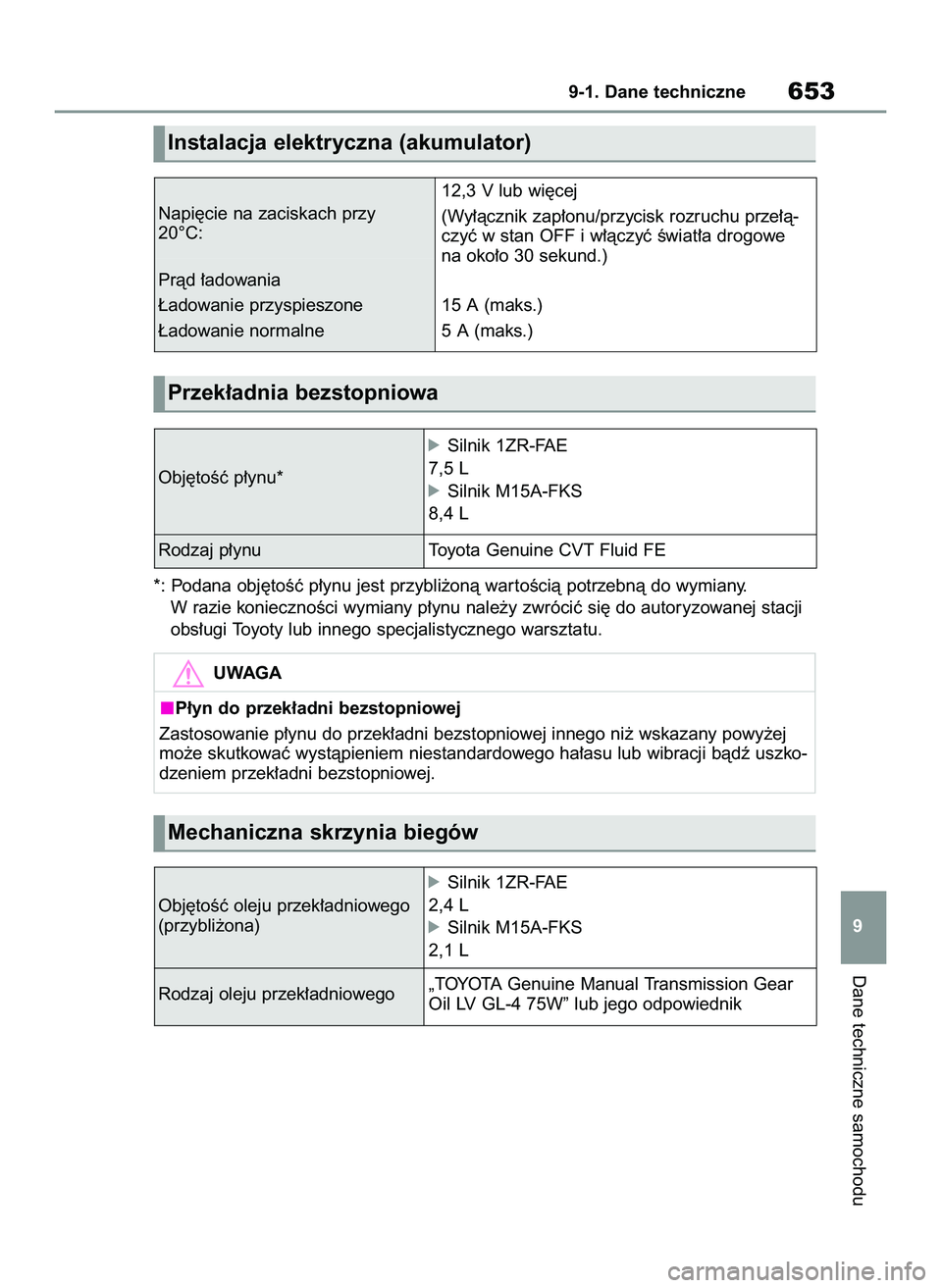

Instalacja elektryczna (akumulator)
Przek∏adnia bezstopniowa
Mechaniczna skrzynia biegów
12,3 V lub wi´cej
(Wy∏àcznik zap∏onu/przycisk rozruchu prze∏à-
czyç w stan OFF i w∏àczyç Êwiat∏a drogowe
na oko∏o 30 sekund.) Napi´cie na zaciskach przy
20°C:
15 A (maks.)
5 A (maks.) Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalne
óSilnik 1ZR-FAE
7,5 L
óSilnik M15A-FKS
8,4 L Obj´toÊç p∏ynu*
óSilnik 1ZR-FAE
2,4 L
óSilnik M15A-FKS
2,1 L Obj´toÊç oleju przek∏adniowego
(przybli˝ona)
„TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” lub jego odpowiednik Rodzaj oleju przek∏adniowegoToyota Genuine CVT Fluid FE Rodzaj p∏ynu
UWAGA
P∏yn do przek∏adni bezstopniowej
Zastosowanie p∏ynu do przek∏adni bezstopniowej innego ni˝ wskazany powy˝ej
mo˝e skutkowaç wystàpieniem niestandardowego ha∏asu lub wibracji bàdê uszko-
dzeniem przek∏adni bezstopniowej.
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 653

*1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N (30,6 kG) przy
uruchomionym silniku.
*
2: W niektórych wersjach.
*3: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N (20,4 kG).
*4: Wersje z elektrycznie sterowanym hamulcem postojowym.

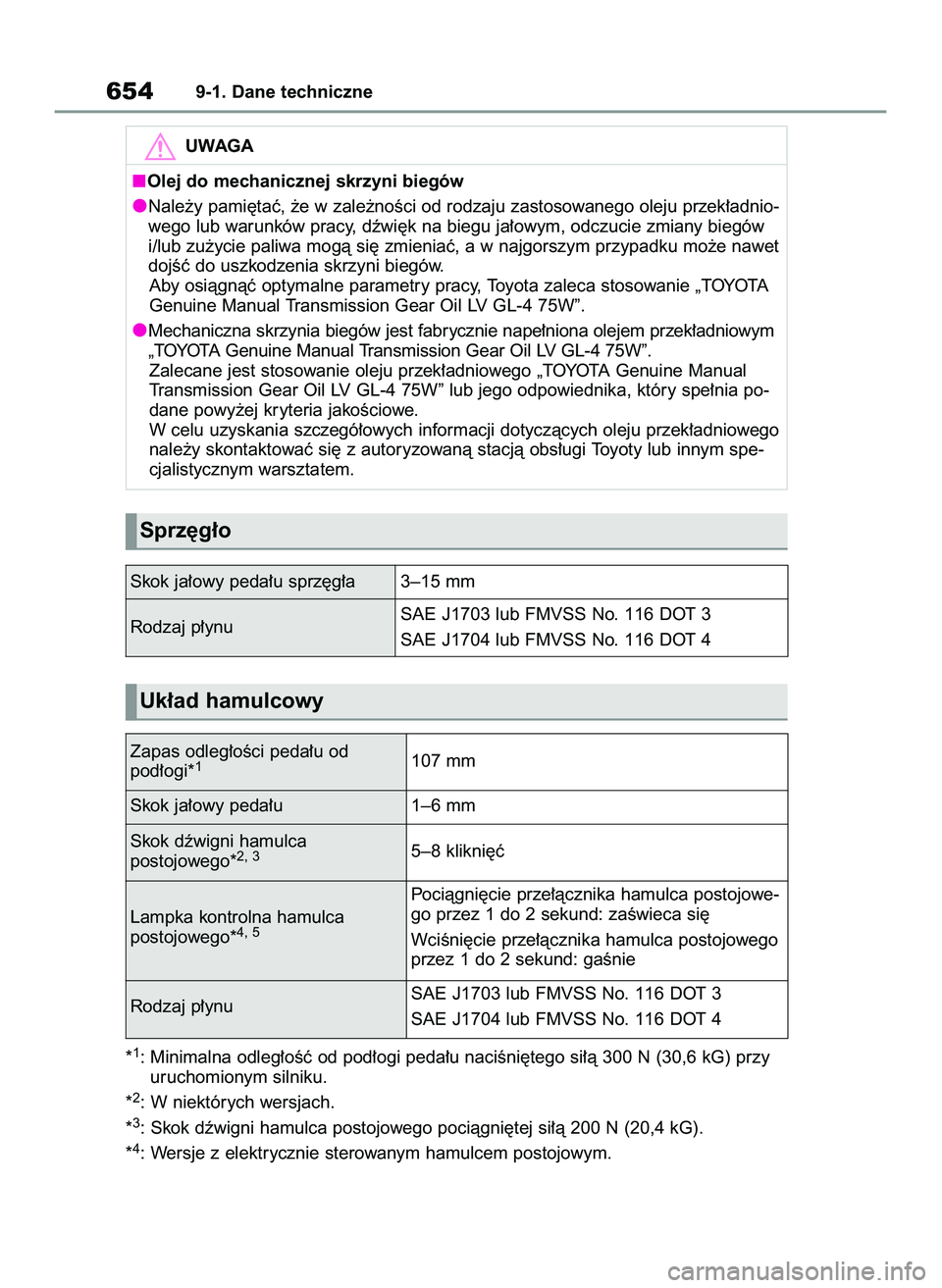

6549-1. Dane techniczne
UWAGA
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju przek∏adnio-
wego lub warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów
i/lub zu˝ycie paliwa mogà si´ zmieniaç, a w najgorszym przypadku mo˝e nawet
dojÊç do uszkodzenia skrzyni biegów.
Aby osiàgnàç optymalne parametry pracy, Toyota zaleca stosowanie „TOYOTA
Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Mechaniczna skrzynia biegów jest fabrycznie nape∏niona olejem przek∏adniowym
„TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W”.
Zalecane jest stosowanie oleju przek∏adniowego „TOYOTA Genuine Manual
Transmission Gear Oil LV GL-4 75W” lub jego odpowiednika, który spe∏nia po-
dane powy˝ej kryteria jakoÊciowe.
W celu uzyskania szczegó∏owych informacji dotyczàcych oleju przek∏adniowego
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Sprz´g∏o
Uk∏ad hamulcowy
3–15 mm Skok ja∏owy peda∏u sprz´g∏a
107 mm Zapas odleg∏oÊci peda∏u od
pod∏ogi*
1
1–6 mm Skok ja∏owy peda∏u
5–8 klikni´ç Skok dêwigni hamulca
postojowego*
2, 3
Pociàgni´cie prze∏àcznika hamulca postojowe-
go przez 1 do 2 sekund: zaÊwieca si´
WciÊni´cie prze∏àcznika hamulca postojowego
przez 1 do 2 sekund: gaÊnie Lampka kontrolna hamulca
postojowego*
4, 5
SAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4 Rodzaj p∏ynuSAE J1703 lub FMVSS No. 116 DOT 3
SAE J1704 lub FMVSS No. 116 DOT 4 Rodzaj p∏ynu
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 654

*5: Upewniç si´, ˝e lampka ostrzegawcza uk∏adu hamulcowego (˝ó∏ta) nie Êwieci si´.
(Je˝eli lampka ostrzegawcza uk∏adu hamulcowego Êwieci si´, patrz S. 592.)
óWersje wyposa˝one w opony 15-calowe
*: CiÊnienie w ogumieniu podane jest na etykiecie informacyjnej dotyczàcej obcià-
˝enia opony. (
S. 566)
óWersje wyposa˝one w opony 16-calowe

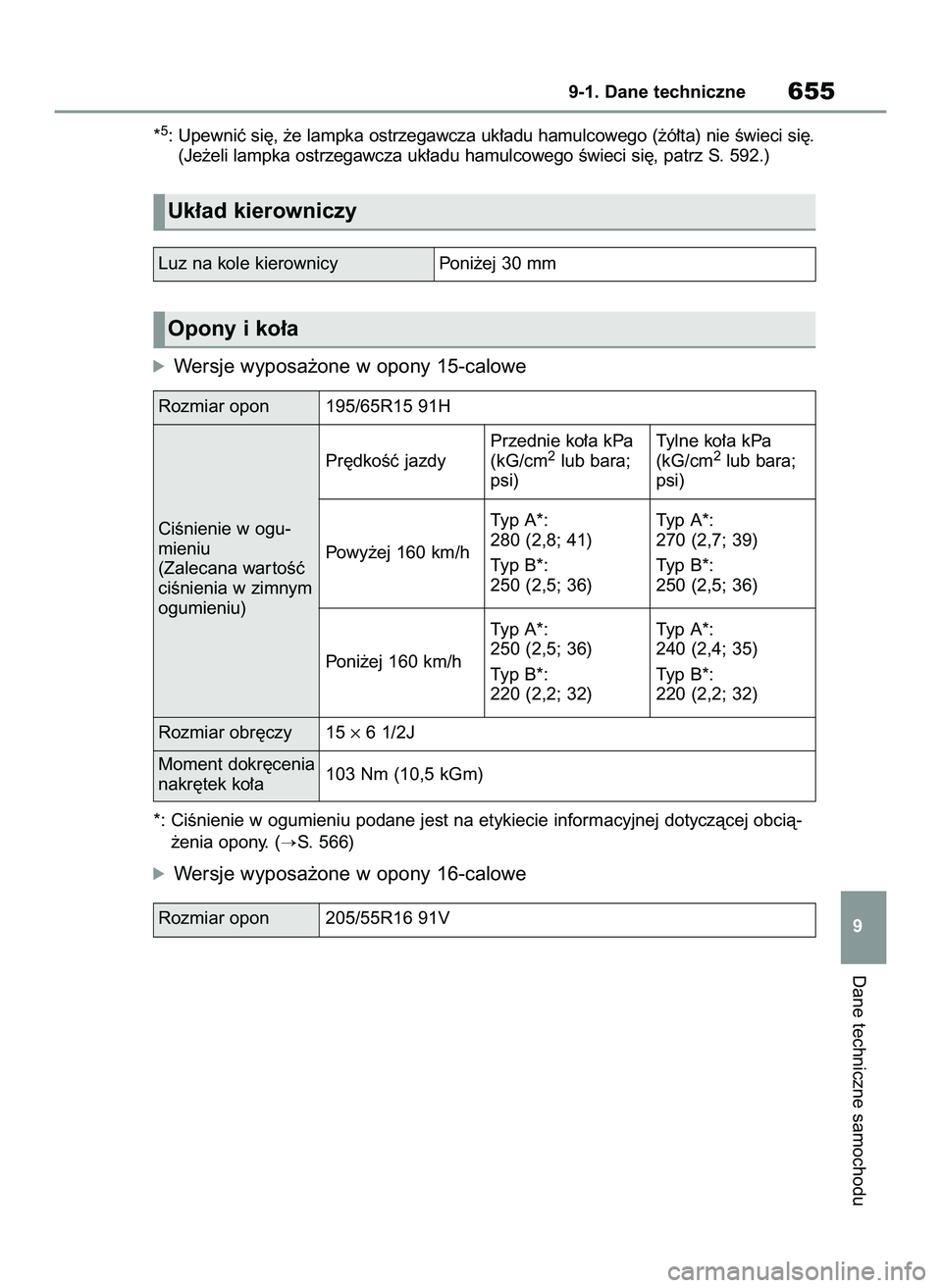

Dane techniczne samochodu
9-1. Dane techniczne655
9
Opony i ko∏a
195/65R15 91H Rozmiar opon
205/55R16 91V Rozmiar opon15 ×6 1/2J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/hTyp A*:
280 (2,8; 41)
Typ B*:
250 (2,5; 36)Typ A*:
270 (2,7; 39)
Typ B*:
250 (2,5; 36)
Poni˝ej 160 km/hTyp A*:
250 (2,5; 36)
Typ B*:
220 (2,2; 32)Typ A*:
240 (2,4; 35)
Typ B*:
220 (2,2; 32) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
Uk∏ad kierowniczy
Poni˝ej 30 mm Luz na kole kierownicy
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 655

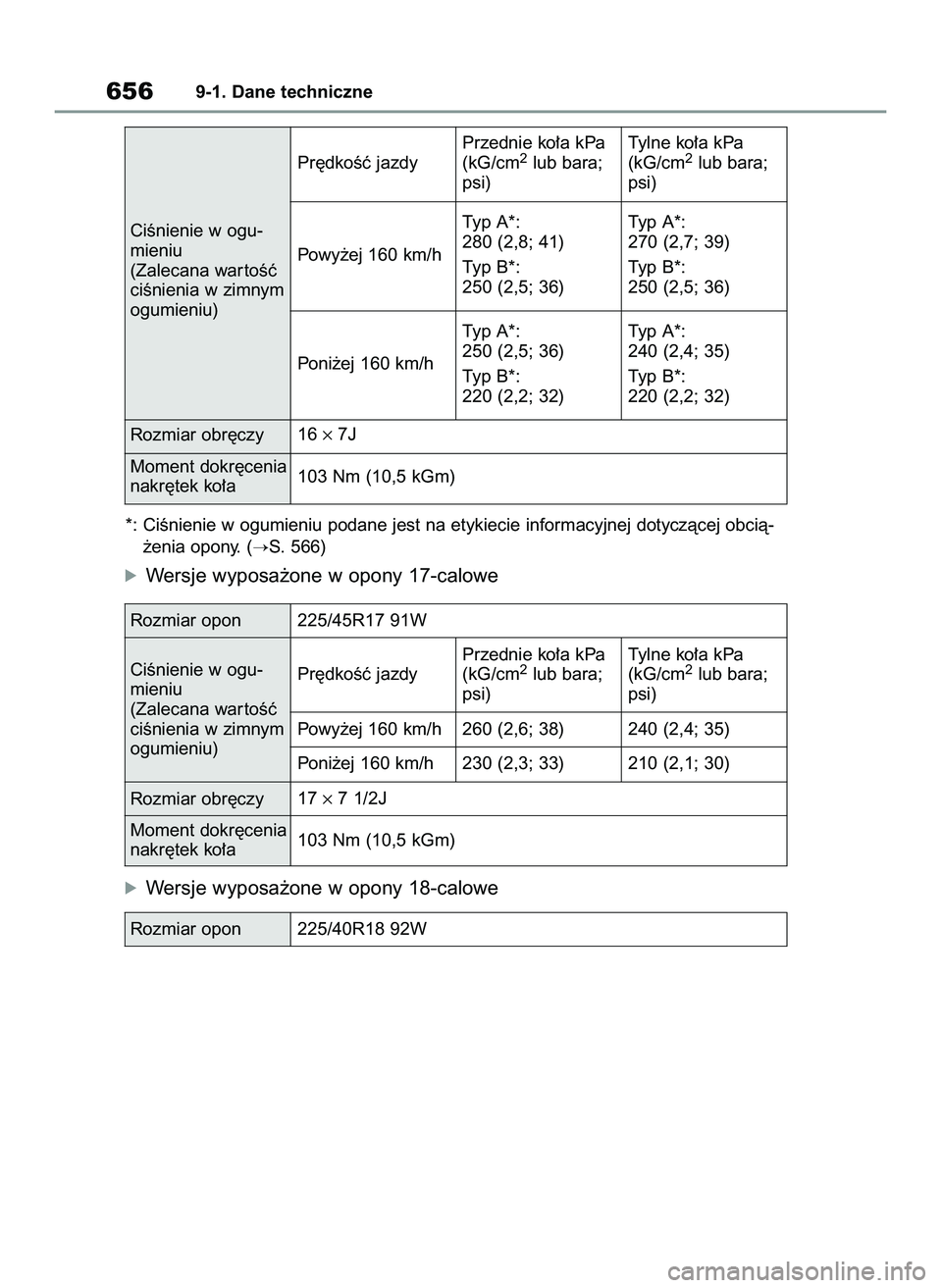

*: CiÊnienie w ogumieniu podane jest na etykiecie informacyjnej dotyczàcej obcià-
˝enia opony. (
S. 566)
óWersje wyposa˝one w opony 17-calowe
óWersje wyposa˝one w opony 18-calowe
6569-1. Dane techniczne
16 ×7J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/hTyp A*:
280 (2,8; 41)
Typ B*:
250 (2,5; 36)Typ A*:
270 (2,7; 39)
Typ B*:
250 (2,5; 36)
Poni˝ej 160 km/hTyp A*:
250 (2,5; 36)
Typ B*:
220 (2,2; 32)Typ A*:
240 (2,4; 35)
Typ B*:
220 (2,2; 32) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
225/45R17 91W Rozmiar opon
17 ×7 1/2J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/h 260 (2,6; 38) 240 (2,4; 35)
Poni˝ej 160 km/h 230 (2,3; 33) 210 (2,1; 30) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
225/40R18 92W Rozmiar opon
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 656

óDojazdowe ko∏o zapasowe (w niektórych wersjach)
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm2lub bara, 3 psi) w sto-
sunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
A: ˚arówki halogenowe HIR2 (przezroczyste)
Dane techniczne samochodu
9-1. Dane techniczne657
9 18 ×8J
Rozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏aPr´dkoÊç jazdyPrzednie ko∏a kPa
(kG/cm
2lub bara;
psi)Tylne ko∏a kPa
(kG/cm2lub bara;
psi)
Powy˝ej 160 km/h 260 (2,6; 38) 240 (2,4; 35)
Poni˝ej 160 km/h 230 (2,3; 33) 210 (2,1; 30) CiÊnienie w ogu-
mieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
T125/70D17 98M Rozmiar opon
17 ×4TRozmiar obr´czy
103 Nm (10,5 kGm) Moment dokr´cenia
nakr´tek ko∏a
420 kPa (4,2 kG/cm2lub bara; 60 psi)
CiÊnienie w ogumieniu
(Zalecana war toÊç ciÊnie-
nia w zimnym ogumieniu)
˚arówki
˚arówki W Typ
Âwiat∏a g∏ówne (z ˝arówkà) 55 A
Przednie kierunkowskazy (z ˝arówkà) 21 B
Tylne kierunkowskazy (z ˝arówkà) 21 B
Tylne Êwiat∏a pozycyjne (z ˝arówkà) 5 C
OÊwietlenie tablicy rejestracyjnej 5 C Âwiat∏a
zewn´trzne
Przednie lampki oÊwietlenia wn´trza, lampki
oÊwietlenia osobistego5C
Lampki oÊwietlenia lusterka osobistego
(w niektórych wersjach)8C
Tylna lampka oÊwietlenia osobistego 8 C
Lampka oÊwietlenia baga˝nika 5 C Âwiat∏a
wewn´trzne
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 657

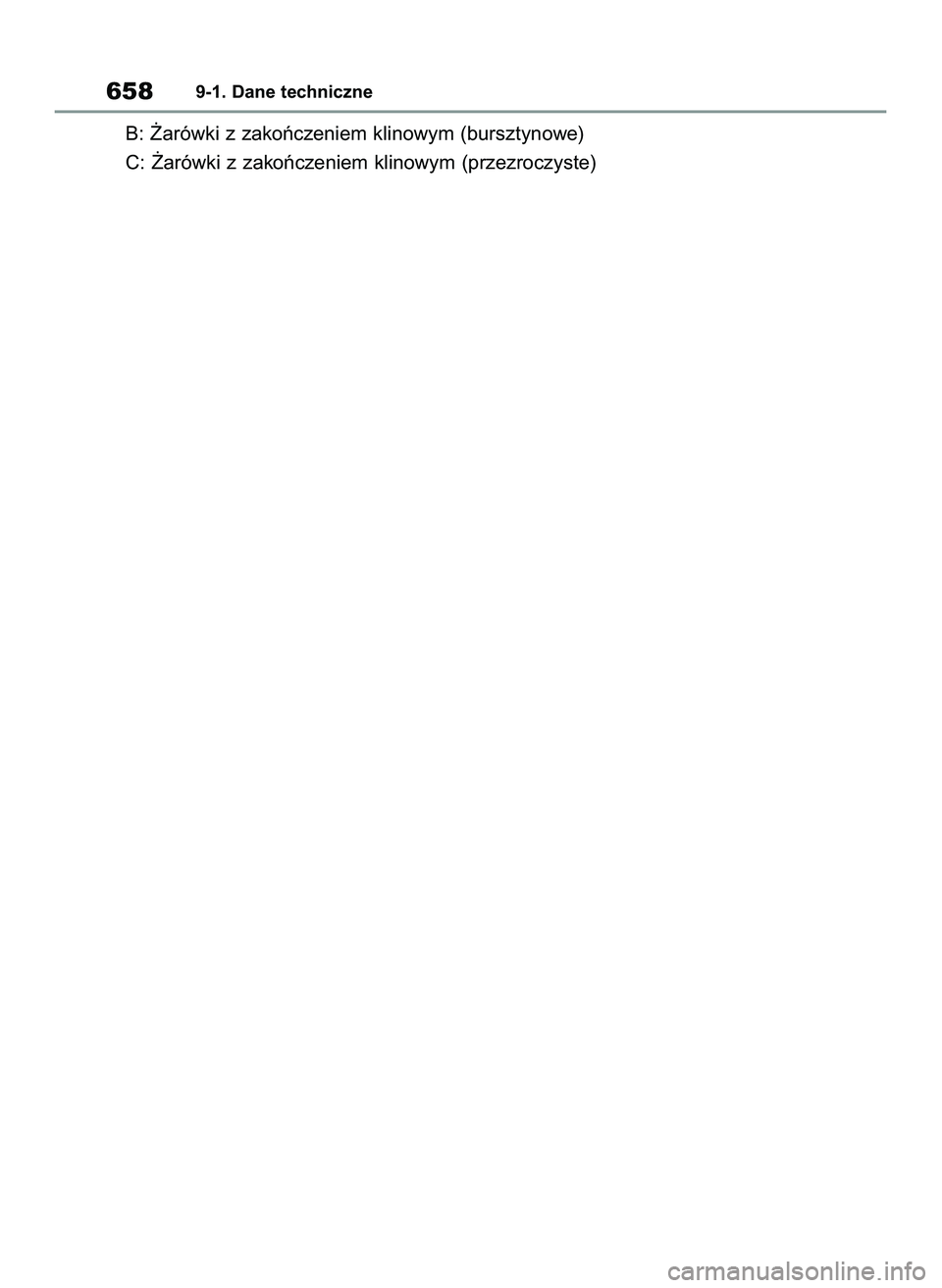

B: ˚arówki z zakoƒczeniem klinowym (bursztynowe)
C: ˚arówki z zakoƒczeniem klinowym (przezroczyste)
6589-1. Dane techniczne
4 Corolla TMMT OM12P10E 2/24/21 5:13 PM Page 658
