TOYOTA COROLLA 2020 Manual del propietario (in Spanish)

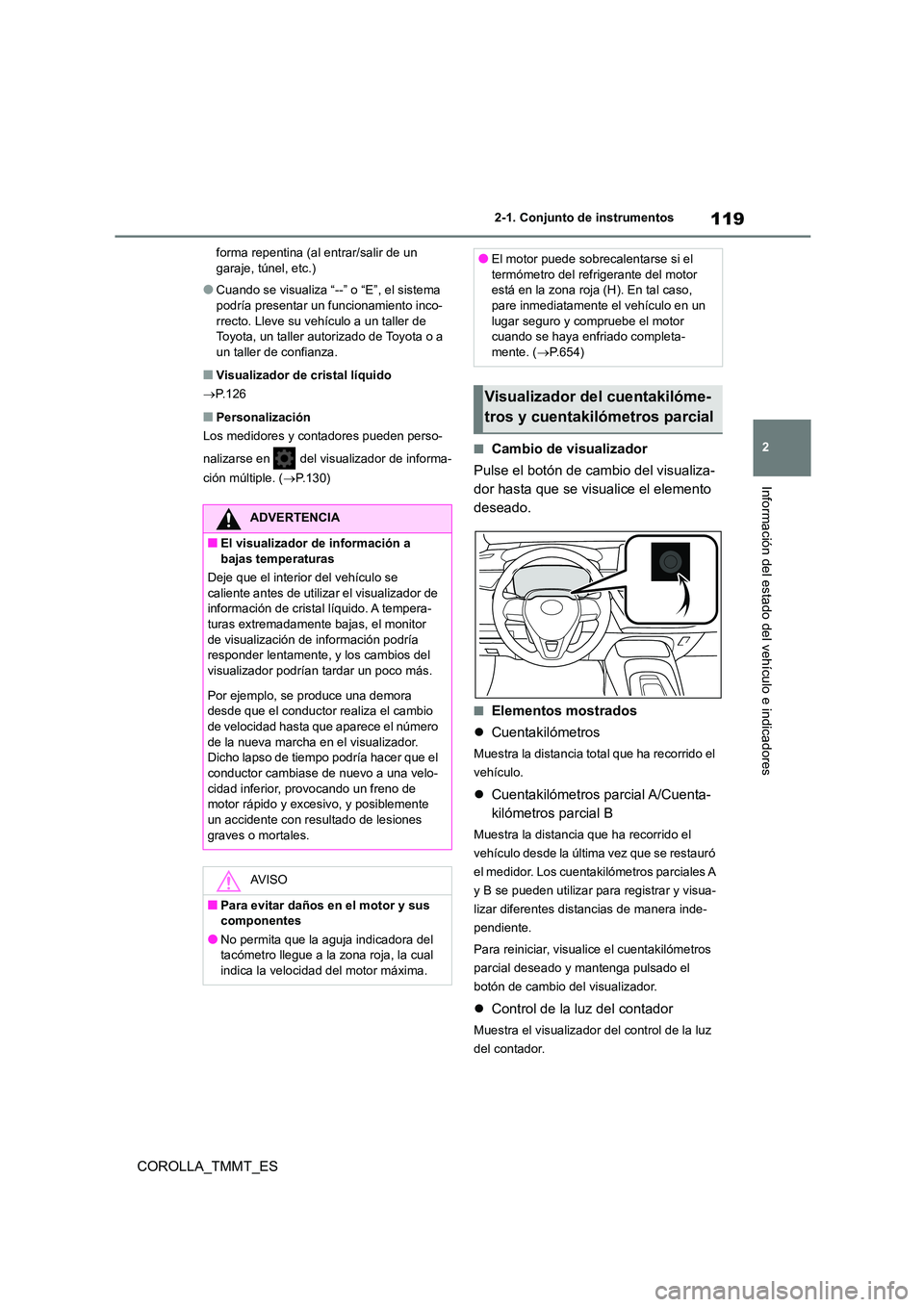

119
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA_TMMT_ES
forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-
rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
■Visualizador de cristal líquido
 P.126
■Personalización
Los medidores y contadores pueden perso-
nalizarse en del vis ualizador de informa-
ción múltiple. ( P.130)
■Cambio de visualizador
Pulse el botón de cambio del visualiza-
dor hasta que se visualice el elemento
deseado.
■Elementos mostrados
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el
botón de cambio del visualizador.
 Control de la luz del contador
Muestra el visualizador del control de la luz
del contador.
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del vehículo se
caliente antes de utilizar el visualizador de información de cristal líquido. A tempera-
turas extremadamente bajas, el monitor
de visualización de información podría responder lentamente, y los cambios del
visualizador podrían tardar un poco más.
Por ejemplo, se produce una demora
desde que el conductor realiza el cambio de velocidad hasta que aparece el número
de la nueva marcha en el visualizador.
Dicho lapso de tiempo podría hacer que el conductor cambiase de nuevo a una velo-
cidad inferior, provocando un freno de
motor rápido y excesivo, y posiblemente un accidente con resultado de lesiones
graves o mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
●El motor puede sobrecalentarse si el
termómetro del refrigerante del motor
está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un
lugar seguro y compruebe el motor
cuando se haya enfriado completa- mente. ( P.654)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial

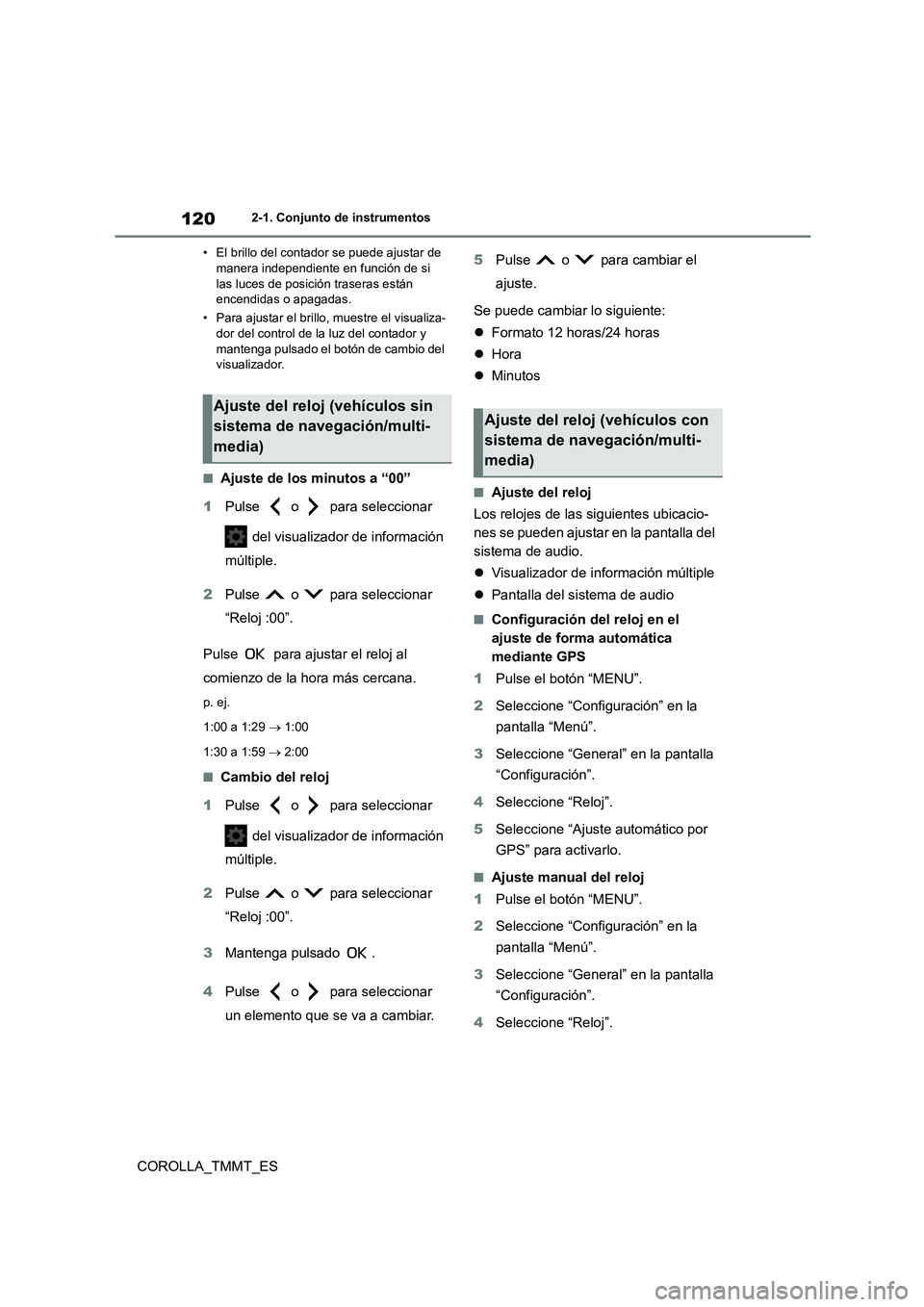

1202-1. Conjunto de instrumentos
COROLLA_TMMT_ES
• El brillo del contador se puede ajustar de manera independiente en función de si
las luces de posición traseras están
encendidas o apagadas.
• Para ajustar el brillo , muestre el visualiza- dor del control de la luz del contador y
mantenga pulsado el botón de cambio del
visualizador.
■Ajuste de los minutos a “00”
1 Pulse o para seleccionar
del visualizador de información
múltiple.
2 Pulse o para seleccionar
“Reloj :00”.
Pulse para ajustar el reloj al
comienzo de la hora más cercana.
p. ej.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
■Cambio del reloj
1 Pulse o para seleccionar
del visualizador de información
múltiple.
2 Pulse o para seleccionar
“Reloj :00”.
3 Mantenga pulsado .
4 Pulse o para seleccionar
un elemento que se va a cambiar.
5 Pulse o para cambiar el
ajuste.
Se puede cambiar lo siguiente:
 Formato 12 horas/24 horas
 Hora
 Minutos
■Ajuste del reloj
Los relojes de las siguientes ubicacio-
nes se pueden ajustar en la pantalla del
sistema de audio.
 Visualizador de información múltiple
 Pantalla del sistema de audio
■Configuración del reloj en el
ajuste de forma automática
mediante GPS
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Ajuste automático por
GPS” para activarlo.
■Ajuste manual del reloj
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
Ajuste del reloj (vehículos sin
sistema de navegación/multi-
media)
Ajuste del reloj (vehículos con
sistema de navegación/multi-
media)

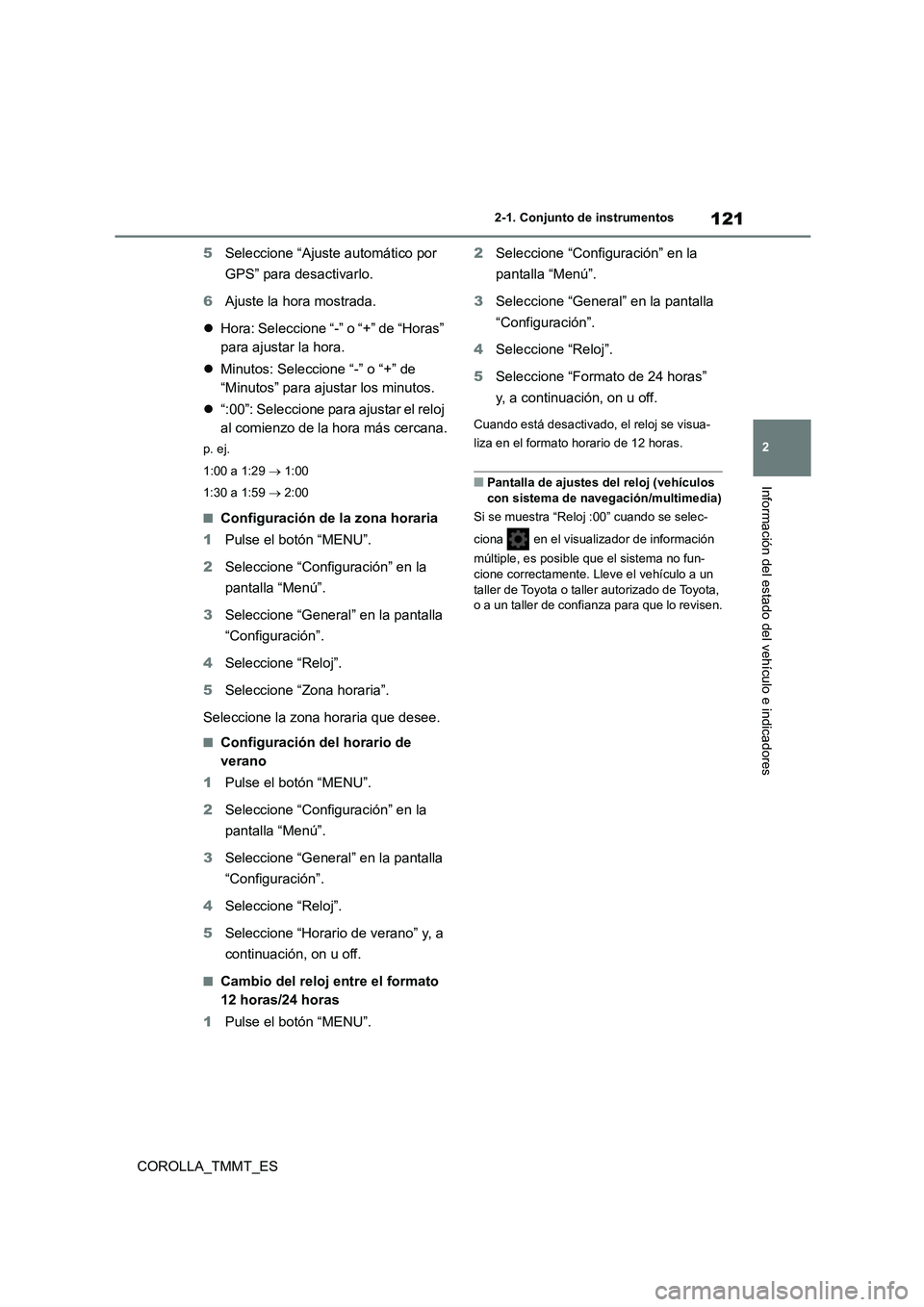

121
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA_TMMT_ES
5 Seleccione “Ajuste automático por
GPS” para desactivarlo.
6 Ajuste la hora mostrada.
 Hora: Seleccione “-” o “+” de “Horas”
para ajustar la hora.
 Minutos: Seleccione “-” o “+” de
“Minutos” para ajustar los minutos.
 “:00”: Seleccione para ajustar el reloj
al comienzo de la hora más cercana.
p. ej.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
■Configuración de la zona horaria
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Zona horaria”.
Seleccione la zona horaria que desee.
■Configuración del horario de
verano
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Horario de verano” y, a
continuación, on u off.
■Cambio del reloj entre el formato
12 horas/24 horas
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Formato de 24 horas”
y, a continuación, on u off.
Cuando está desactivado, el reloj se visua-
liza en el formato horario de 12 horas.
■Pantalla de ajustes del reloj (vehículos con sistema de navegación/multimedia)
Si se muestra “Reloj :00” cuando se selec-
ciona en el visualizador de información
múltiple, es posible que el sistema no fun-
cione correctamente. Lleve el vehículo a un
taller de Toyota o taller autorizado de Toyota, o a un taller de confianza para que lo revisen.

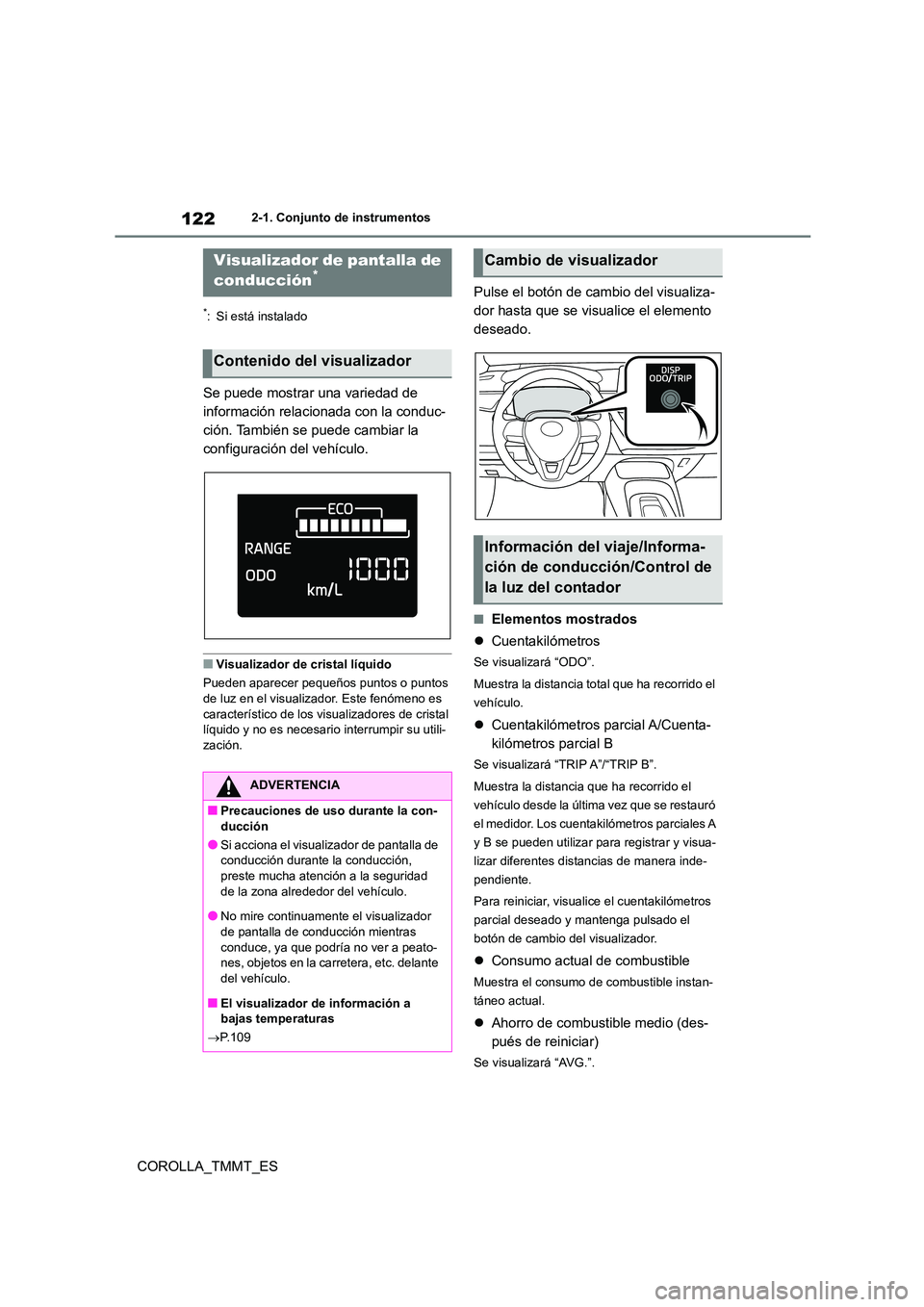

1222-1. Conjunto de instrumentos
COROLLA_TMMT_ES
*: Si está instalado
Se puede mostrar una variedad de
información relacionada con la conduc-
ción. También se puede cambiar la
configuración del vehículo.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos
de luz en el visualizador. Este fenómeno es
característico de los visualizadores de cristal líquido y no es necesario interrumpir su utili-
zación.
Pulse el botón de cambio del visualiza-
dor hasta que se visualice el elemento
deseado.
■Elementos mostrados
 Cuentakilómetros
Se visualizará “ODO”.
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Se visualizará “TRIP A”/“TRIP B”.
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el
botón de cambio del visualizador.
 Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
 Ahorro de combustible medio (des-
pués de reiniciar)
Se visualizará “AVG.”.
Visualizador de pantalla de
conducción*
Contenido del visualizador
ADVERTENCIA
■Precauciones de uso durante la con-
ducción
●Si acciona el visual izador de pantalla de conducción durante la conducción,
preste mucha atención a la seguridad
de la zona alrededor del vehículo.
●No mire continuamente el visualizador
de pantalla de conducción mientras
conduce, ya que podría no ver a peato- nes, objetos en la carretera, etc. delante
del vehículo.
■El visualizador de información a bajas temperaturas
 P.109
Cambio de visualizador
Información del viaje/Informa-
ción de conducción/Control de
la luz del contador

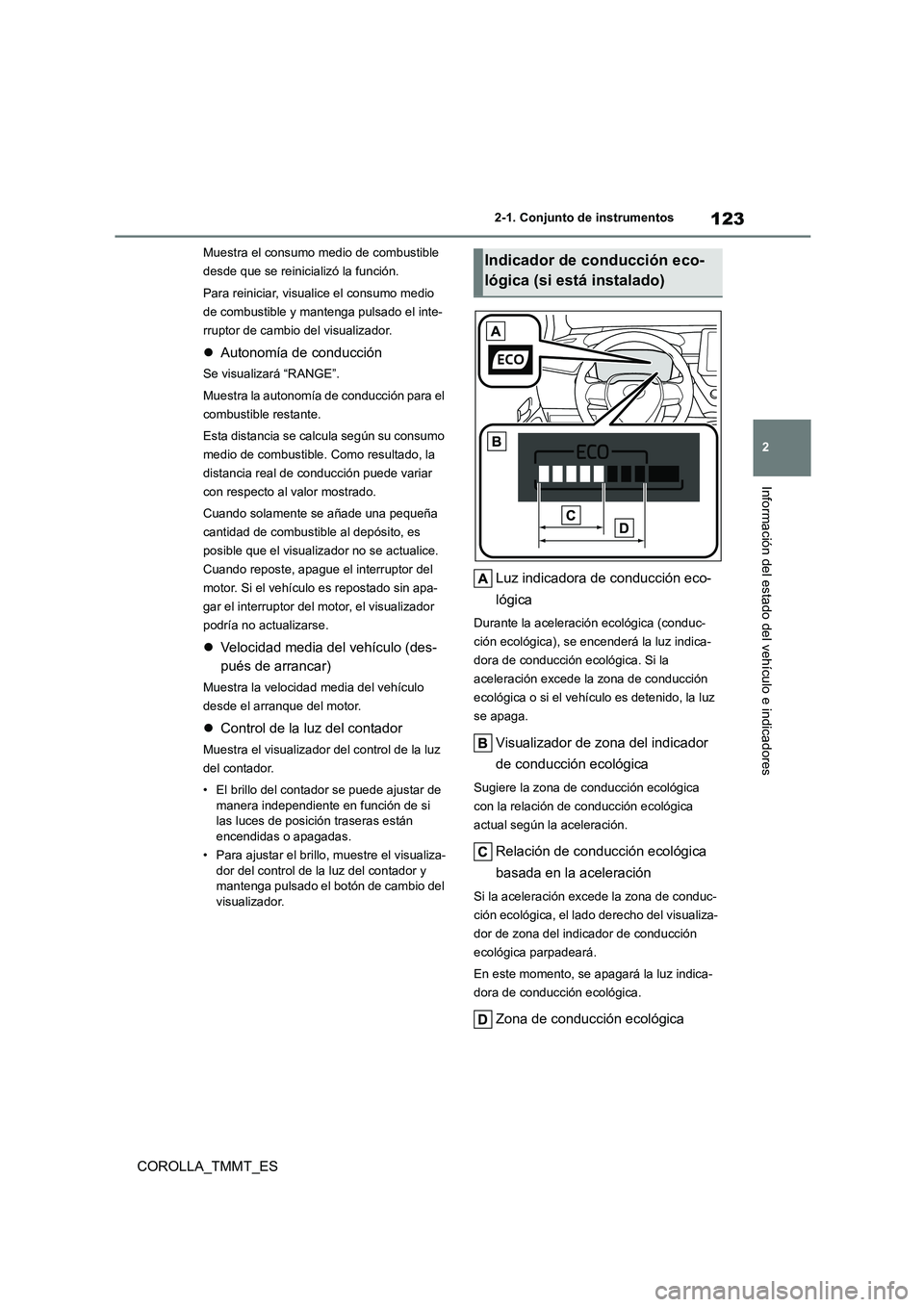

123
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA_TMMT_ES
Muestra el consumo medio de combustible
desde que se reinicializó la función.
Para reiniciar, visualice el consumo medio
de combustible y mantenga pulsado el inte-
rruptor de cambio del visualizador.
 Autonomía de conducción
Se visualizará “RANGE”.
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
 Velocidad media del vehículo (des-
pués de arrancar)
Muestra la velocidad media del vehículo
desde el arranque del motor.
 Control de la luz del contador
Muestra el visualizador del control de la luz
del contador.
• El brillo del contador se puede ajustar de manera independiente en función de si
las luces de posición traseras están
encendidas o apagadas.
• Para ajustar el brillo , muestre el visualiza- dor del control de la luz del contador y
mantenga pulsado el botón de cambio del
visualizador.
Luz indicadora de conducción eco-
lógica
Durante la aceleración ecológica (conduc-
ción ecológica), se encenderá la luz indica-
dora de conducción ecológica. Si la
aceleración excede la zona de conducción
ecológica o si el vehículo es detenido, la luz
se apaga.
Visualizador de zona del indicador
de conducción ecológica
Sugiere la zona de conducción ecológica
con la relación de conducción ecológica
actual según la aceleración.
Relación de conducción ecológica
basada en la aceleración
Si la aceleración ex cede la zona de conduc-
ción ecológica, el lado derecho del visualiza-
dor de zona del indicador de conducción
ecológica parpadeará.
En este momento, se apagará la luz indica-
dora de conducción ecológica.
Zona de conducción ecológica
Indicador de conducción eco-
lógica (si está instalado)

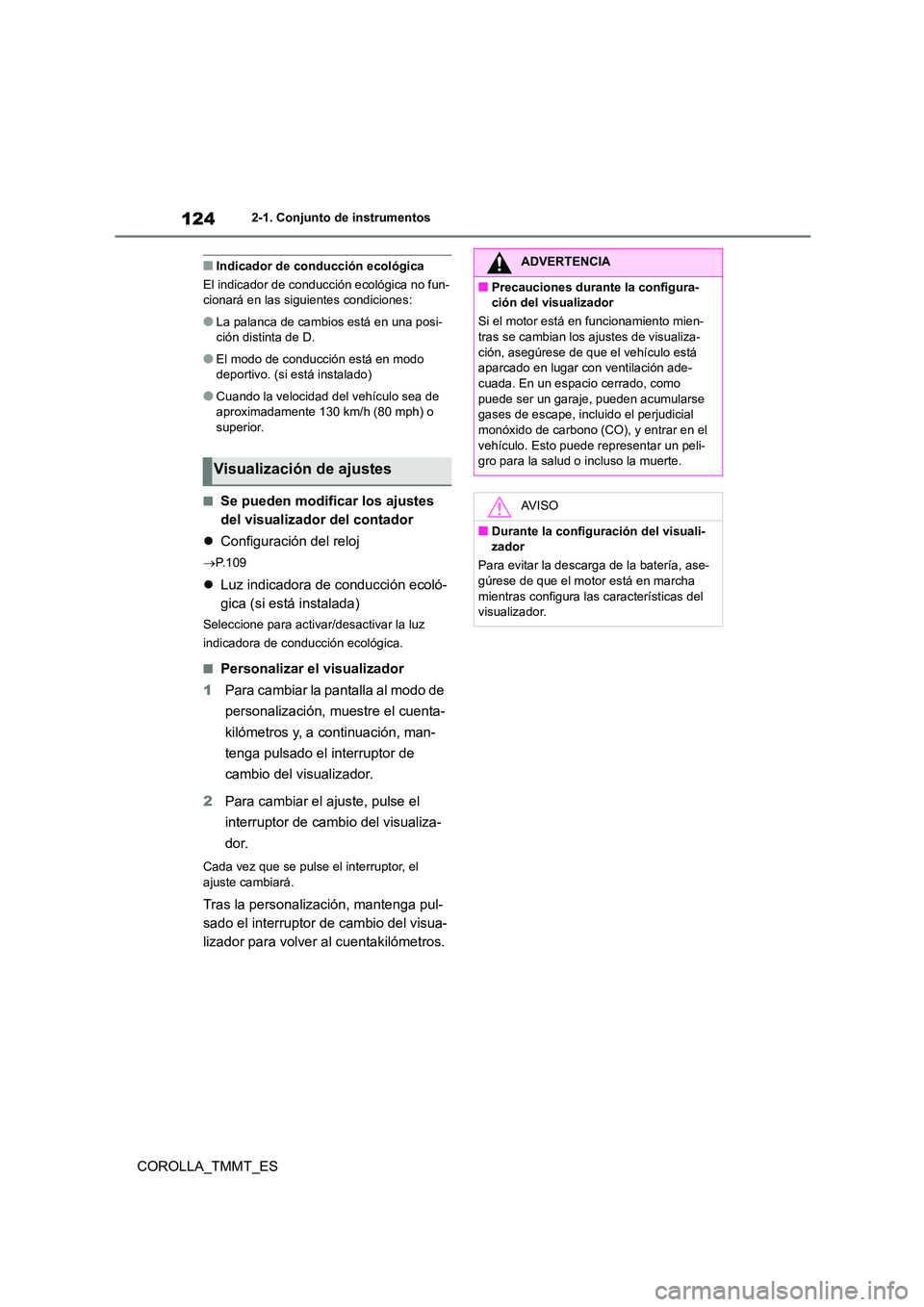

1242-1. Conjunto de instrumentos
COROLLA_TMMT_ES
■Indicador de conducción ecológica
El indicador de conduc ción ecológica no fun- cionará en las siguientes condiciones:
●La palanca de cambios está en una posi-ción distinta de D.
●El modo de conducción está en modo deportivo. (si está instalado)
●Cuando la velocidad del vehículo sea de aproximadamente 130 km/h (80 mph) o
superior.
■Se pueden modificar los ajustes
del visualizador del contador
 Configuración del reloj
P.109
Luz indicadora de conducción ecoló-
gica (si está instalada)
Seleccione para activar/desactivar la luz
indicadora de conducción ecológica.
■Personalizar el visualizador
1 Para cambiar la pantalla al modo de
personalización, muestre el cuenta-
kilómetros y, a continuación, man-
tenga pulsado el interruptor de
cambio del visualizador.
2 Para cambiar el ajuste, pulse el
interruptor de cambio del visualiza-
dor.
Cada vez que se pulse el interruptor, el ajuste cambiará.
Tras la personalización, mantenga pul-
sado el interruptor de cambio del visua-
lizador para volver al cuentakilómetros.
Visualización de ajustes
ADVERTENCIA
■Precauciones durante la configura-
ción del visualizador
Si el motor está en funcionamiento mien-
tras se cambian los ajustes de visualiza- ción, asegúrese de que el vehículo está
aparcado en lugar con ventilación ade-
cuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incluido el perjudicial
monóxido de carbono (CO), y entrar en el vehículo. Esto puede representar un peli-
gro para la salud o incluso la muerte.
AV I S O
■Durante la configuración del visuali-
zador
Para evitar la descarga de la batería, ase- gúrese de que el motor está en marcha
mientras configura las características del
visualizador.

125
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA_TMMT_ES
*: Si está instalado
■Visualizador
Visualizador de 4,2 pulgadas
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y está
seleccionado un icono del menú distinto a
:
• LTA (Sistema de alerta de trazado de
carril) (si está instalado)
• LDA (Alerta de cambio de carril con con-
trol de la dirección) (si está instalada)
• Control de crucero (si está instalado)
• Control de crucero c on radar dinámico (si
está instalado)
• Control de crucero con radar dinámico
para todas las velocidades (si está insta-
lado)
• RSA (Asistencia a las señalizaciones en
la carretera) (si está instalada) ( P.368)
Área del visualizador de contenido
Al seleccionar los iconos del menú en el
visualizador de información múltiple, se
puede mostrar una variedad de información
relacionada con la condu cción. El visualiza-
dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
Visualizador de 7 pulgadas
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y está
seleccionado un icono del menú distinto a
:
• LTA (Sistema de alerta de trazado de
carril) (si está instalado)
• LDA (Alerta de cambio de carril con con-
trol de la dirección) (si está instalada)
• Control de crucero (si está instalado)
• Control de crucero con radar dinámico (si
está instalado)
• Control de crucero con radar dinámico
para todas las velocidades (si está insta-
lado)
• RSA (Asistencia a las señalizaciones en
la carretera) (si está instalada) ( P.368)
Área del visualizador de contenido
Al seleccionar los iconos del menú en el
visualizador de información múltiple, se
Visualizador de informa-
ción múltiple*
Visualizador e iconos del menú

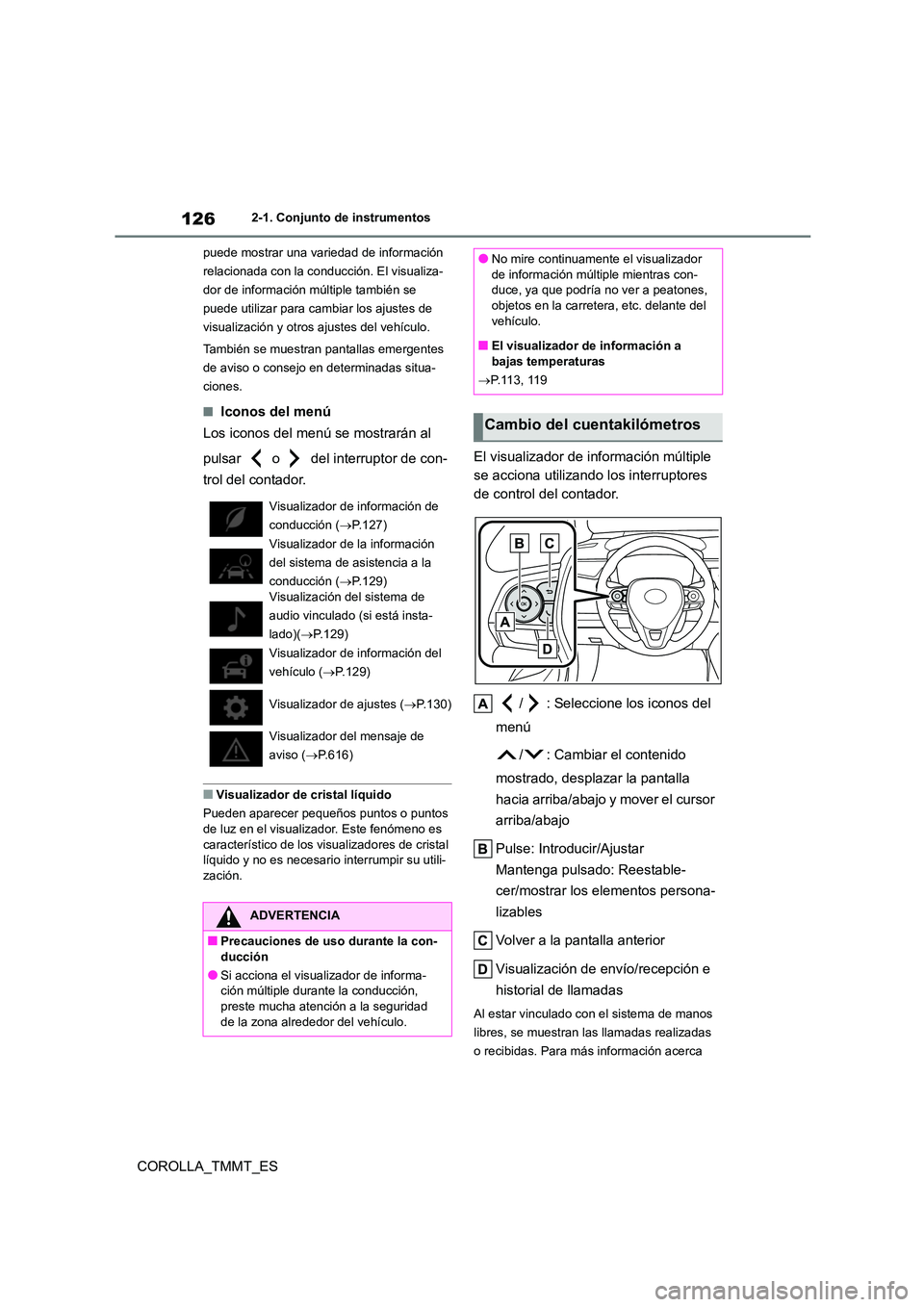

1262-1. Conjunto de instrumentos
COROLLA_TMMT_ES
puede mostrar una variedad de información
relacionada con la conduc ción. El visualiza-
dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
■Iconos del menú
Los iconos del menú se mostrarán al
pulsar o del interruptor de con-
trol del contador.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos
de luz en el visualizador. Este fenómeno es
característico de los visualizadores de cristal líquido y no es necesario interrumpir su utili-
zación.
El visualizador de información múltiple
se acciona utilizando los interruptores
de control del contador.
/ : Seleccione los iconos del
menú
/ : Cambiar el contenido
mostrado, desplazar la pantalla
hacia arriba/abajo y mover el cursor
arriba/abajo
Pulse: Introducir/Ajustar
Mantenga pulsado: Reestable-
cer/mostrar los elementos persona-
lizables
Volver a la pantalla anterior
Visualización de envío/recepción e
historial de llamadas
Al estar vinculado con el sistema de manos
libres, se muestran las llamadas realizadas
o recibidas. Para más información acerca
Visualizador de información de
conducción ( P.127)
Visualizador de la información
del sistema de asistencia a la
conducción ( P.129)
Visualización del sistema de
audio vinculado (si está insta-
lado)( P.129)
Visualizador de información del
vehículo ( P.129)
Visualizador de ajustes ( P.130)
Visualizador del mensaje de
aviso ( P.616)
ADVERTENCIA
■Precauciones de uso durante la con-
ducción
●Si acciona el vis ualizador de informa- ción múltiple durante la conducción,
preste mucha atención a la seguridad
de la zona alrededor del vehículo.
●No mire continuamente el visualizador
de información múltiple mientras con-
duce, ya que podría no ver a peatones, objetos en la carretera, etc. delante del
vehículo.
■El visualizador de información a bajas temperaturas
 P. 11 3 , 11 9
Cambio del cuentakilómetros

127
2
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
COROLLA_TMMT_ES
del sistema de manos libres, consulte el
“Sistema de navegación y multimedia
Manual del propietario”.
■Elementos mostrados
 Visualizador del velocímetro/Autono-
mía de conducción (visualizador de
4,2 pulgadas)
 Ahorro de combustible
 Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
■Visualizador del velocíme-
tro/Autonomía de conducción
(visualizador de 4,2 pulgadas)
 Visualizador del velocímetro
 Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante. Utilice los valores
visualizados solo como referencia.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
■Ahorro de combustible
Utilice los valores visualizados solo como
referencia.
Excepto para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calcula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
Contenido de la información de
conducción

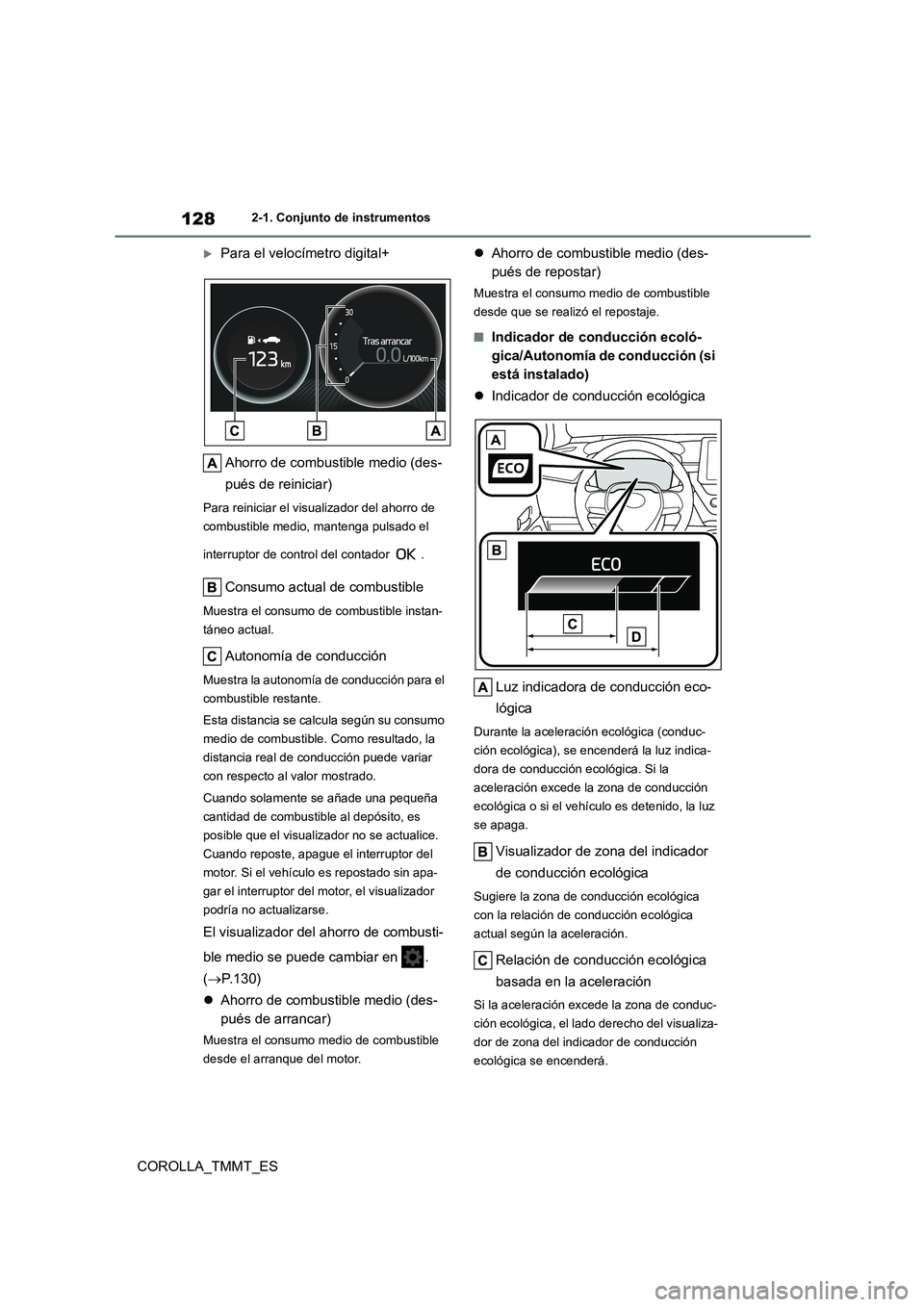

1282-1. Conjunto de instrumentos
COROLLA_TMMT_ES
Para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calc ula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualiz ador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
El visualizador del ahorro de combusti-
ble medio se puede cambiar en .
( P.130)
 Ahorro de combustible medio (des-
pués de arrancar)
Muestra el consumo medio de combustible
desde el arranque del motor.
 Ahorro de combustible medio (des-
pués de repostar)
Muestra el consumo medio de combustible
desde que se realizó el repostaje.
■Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
 Indicador de conducción ecológica
Luz indicadora de conducción eco-
lógica
Durante la aceleración ecológica (conduc-
ción ecológica), se encenderá la luz indica-
dora de conducción ecológica. Si la
aceleración excede la zona de conducción
ecológica o si el vehículo es detenido, la luz
se apaga.
Visualizador de zona del indicador
de conducción ecológica
Sugiere la zona de conducción ecológica
con la relación de conducción ecológica
actual según la aceleración.
Relación de conducción ecológica
basada en la aceleración
Si la aceleración ex cede la zona de conduc-
ción ecológica, el lado derecho del visualiza-
dor de zona del indicador de conducción
ecológica se encenderá.
