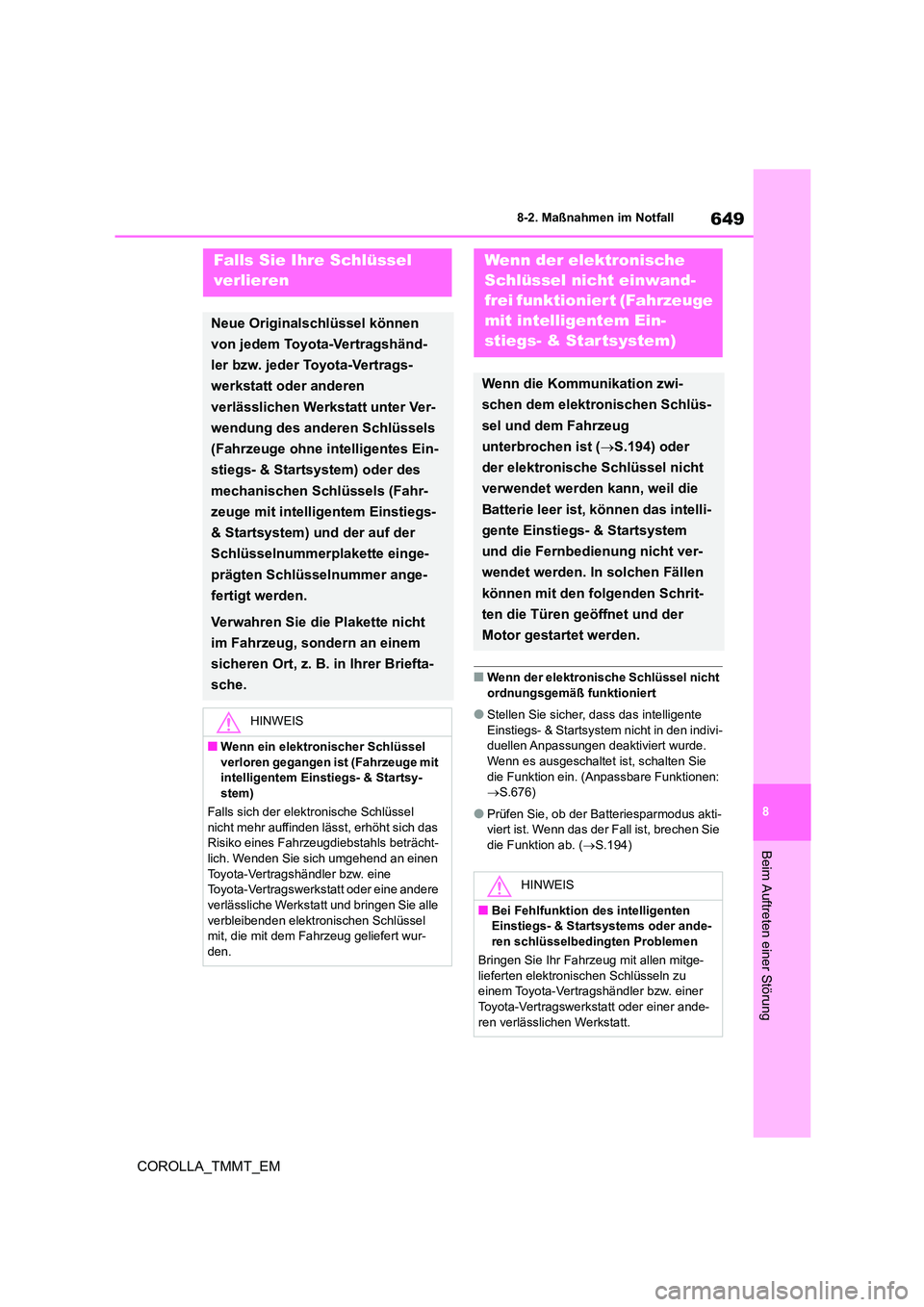

8-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
Beim Auftreten einer Störung
■Wenn der elektronische Schlüssel nicht
ordnungsgemäß funktioniert
●Stellen Sie sicher, dass das intelligente
Einstiegs- & Startsystem nicht in den indivi-
duellen Anpassungen deaktiviert wurde. Wenn es ausgeschaltet ist, schalten Sie
die Funktion ein. (Anpassbare Funktionen:
 S.676)
●Prüfen Sie, ob der Batteriesparmodus akti-
viert ist. Wenn das der Fall ist, brechen Sie die Funktion ab. ( S.194)
Falls Sie Ihre Schlüssel
ver lieren
Neue Originalschlüssel können
von jedem Toyota-Vertragshänd-
ler bzw. jeder Toyota-Vertrags-
werkstatt oder anderen
verlässlichen Werkstatt unter Ver-
wendung des anderen Schlüssels
(Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder des
mechanischen Schlüssels (Fahr-
zeuge mit intelligentem Einstiegs-
& Startsystem) und der auf der
Schlüsselnummerplakette einge-
prägten Schlüsselnummer ange-
fertigt werden.
Verwahren Sie die Plakette nicht
im Fahrzeug, sondern an einem
sicheren Ort, z. B. in Ihrer Briefta-
sche.
HINWEIS
■Wenn ein elektronischer Schlüssel
verloren gegangen ist (Fahrzeuge mit intelligentem Einstiegs- & Startsy-
stem)
Falls sich der elek tronische Schlüssel
nicht mehr auffinden lässt, erhöht sich das Risiko eines Fahrzeugdiebstahls beträcht-
lich. Wenden Sie sich umgehend an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt und bringen Sie alle
verbleibenden elektronischen Schlüssel mit, die mit dem Fahrzeug geliefert wur-
den.
Wenn der elektronische
Schlüssel nicht einwand-
frei funktionier t (Fahrzeuge
mit intelligentem Ein-
stiegs- & Star tsystem)
Wenn die Kommunikation zwi-
schen dem elektronischen Schlüs-
sel und dem Fahrzeug
unterbrochen ist ( S.194) oder
der elektronische Schlüssel nicht
verwendet werden kann, weil die
Batterie leer ist, können das intelli-
gente Einstiegs- & Startsystem
und die Fernbedienung nicht ver-
wendet werden. In solchen Fällen
können mit den folgenden Schrit-
ten die Türen geöffnet und der
Motor gestartet werden.
HINWEIS
■Bei Fehlfunktion des intelligenten
Einstiegs- & Startsystems oder ande-
ren schlüsselbedingten Problemen
Bringen Sie Ihr Fahrzeug mit allen mitge- lieferten elektronischen Schlüsseln zu
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt.

6508-2. Maßnahmen im Notfall
COROLLA_TMMT_EM

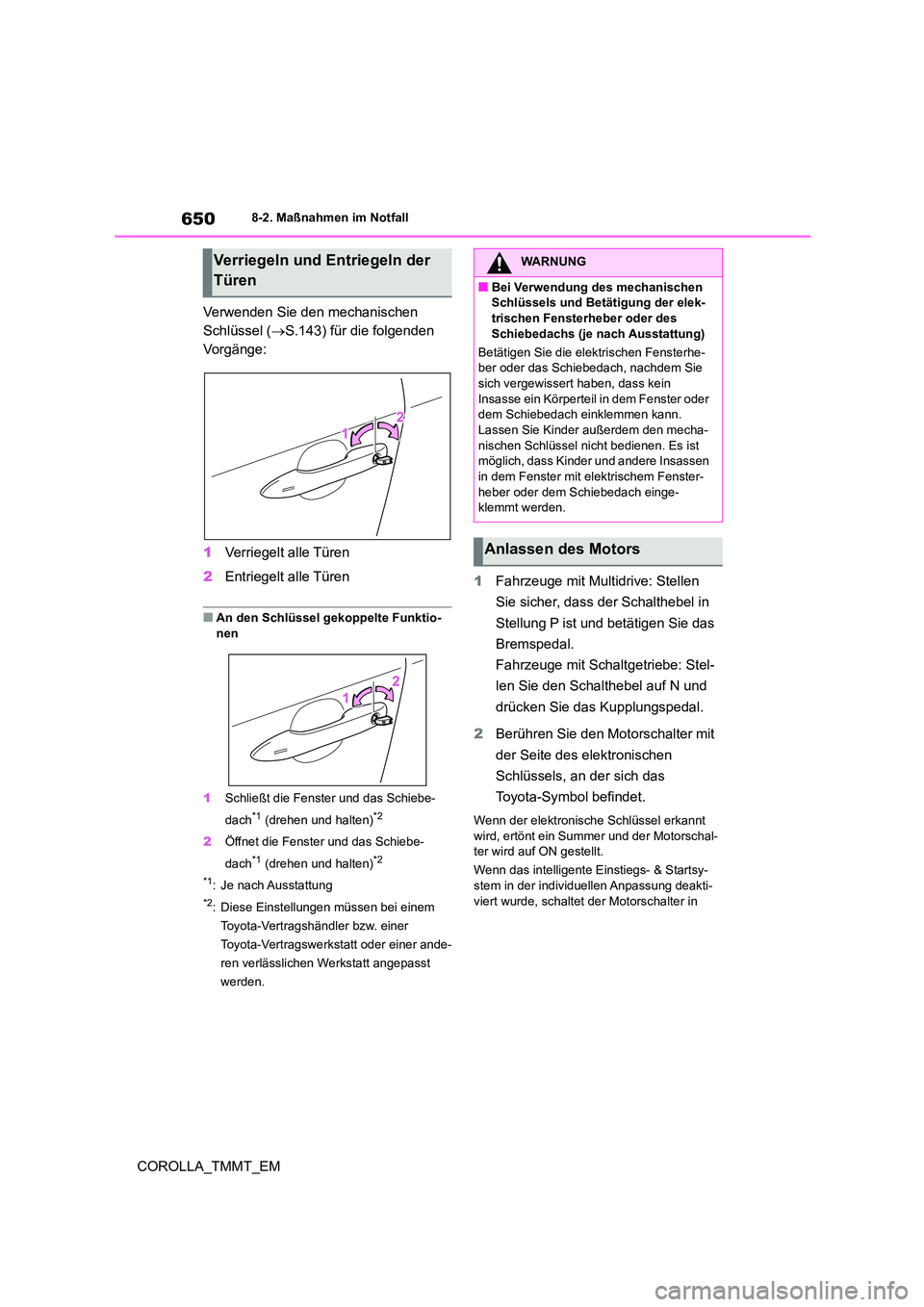

Verwenden Sie den mechanischen
Schlüssel ( S.143) für die folgenden
Vorgänge:
1 Verriegelt alle Türen
2 Entriegelt alle Türen
■An den Schlüssel gekoppelte Funktio-
nen
1 Schließt die Fenster und das Schiebe-
dach*1 (drehen und halten)*2
2 Öffnet die Fenster und das Schiebe-
dach*1 (drehen und halten)*2
*1: Je nach Ausstattung
*2: Diese Einstellungen müssen bei einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt angepasst
werden.
1 Fahrzeuge mit Multidrive: Stellen
Sie sicher, dass der Schalthebel in
Stellung P ist und betätigen Sie das
Bremspedal.
Fahrzeuge mit Schaltgetriebe: Stel-
len Sie den Schalthebel auf N und
drücken Sie das Kupplungspedal.
2 Berühren Sie den Motorschalter mit
der Seite des elektronischen
Schlüssels, an der sich das
Toyota-Symbol befindet.
Wenn der elektronische Schlüssel erkannt wird, ertönt ein Summer und der Motorschal-
ter wird auf ON gestellt.
Wenn das intelligente Einstiegs- & Startsy-
stem in der indivi duellen Anpassung deakti- viert wurde, schaltet der Motorschalter in
Verriegeln und Entriegeln der
Türen
WARNUNG
■Bei Verwendung des mechanischen
Schlüssels und Betätigung der elek-
trischen Fensterheber oder des Schiebedachs (je nach Ausstattung)
Betätigen Sie die elektrischen Fensterhe-
ber oder das Schiebedach, nachdem Sie
sich vergewissert haben, dass kein Insasse ein Körperteil in dem Fenster oder
dem Schiebedach einklemmen kann.
Lassen Sie Kinder außerdem den mecha- nischen Schlüssel nicht bedienen. Es ist
möglich, dass Kinder und andere Insassen
in dem Fenster mit elektrischem Fenster- heber oder dem Schiebedach einge-
klemmt werden.
Anlassen des Motors

651
8
8-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
Beim Auftreten einer Störung

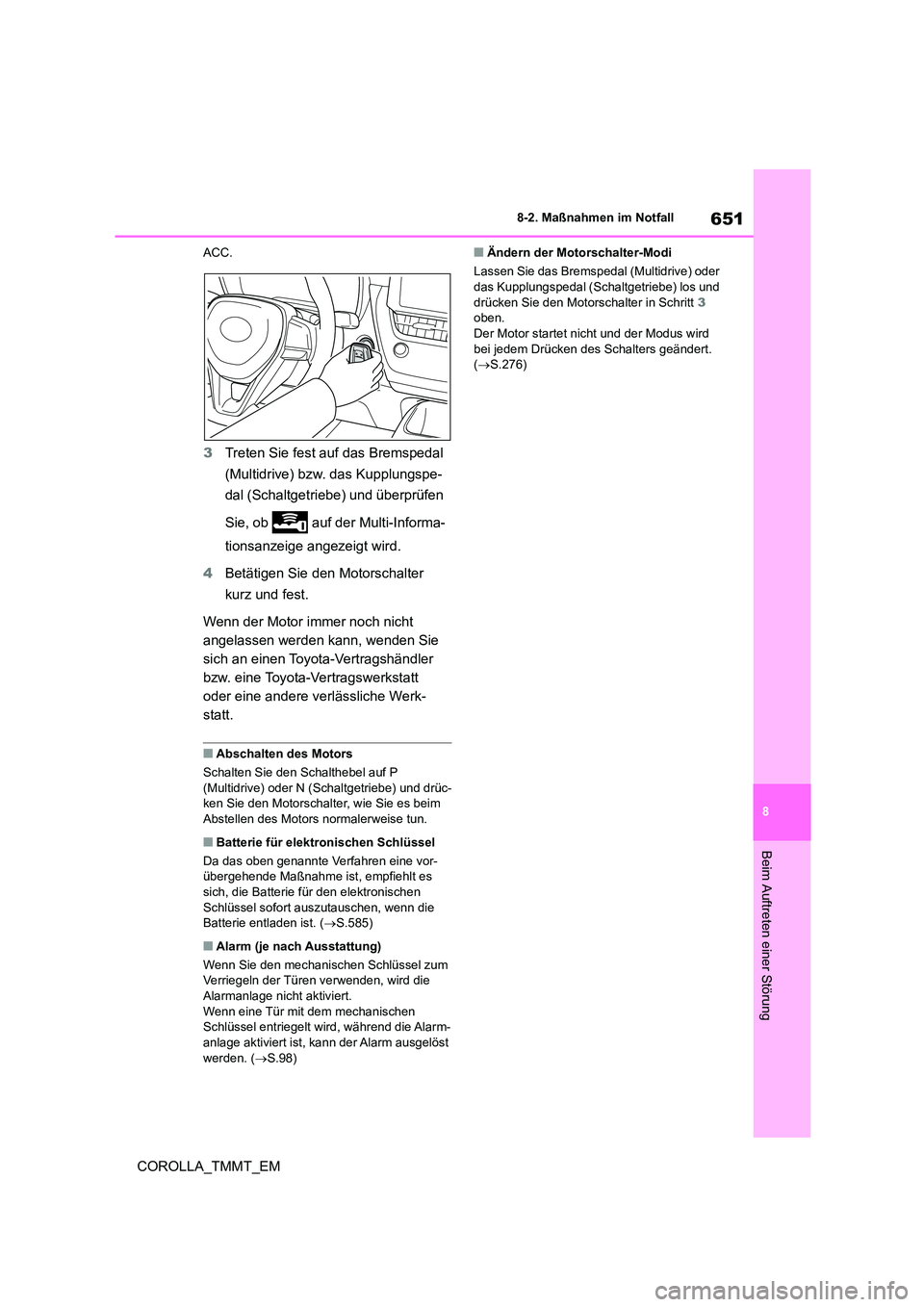

ACC.
3 Treten Sie fest auf das Bremspedal
(Multidrive) bzw. das Kupplungspe-
dal (Schaltgetriebe) und überprüfen
Sie, ob auf der Multi-Informa-
tionsanzeige angezeigt wird.
4 Betätigen Sie den Motorschalter
kurz und fest.
Wenn der Motor immer noch nicht
angelassen werden kann, wenden Sie
sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt
oder eine andere verlässliche Werk-
statt.
■Abschalten des Motors
Schalten Sie den Schalthebel auf P (Multidrive) oder N (S chaltgetriebe) und drüc-
ken Sie den Motorschalte r, wie Sie es beim
Abstellen des Motors normalerweise tun.
■Batterie für elektronischen Schlüssel
Da das oben genannte Verfahren eine vor- übergehende Maßnahme ist, empfiehlt es
sich, die Batterie für den elektronischen
Schlüssel sofort auszutauschen, wenn die Batterie entladen ist. ( S.585)
■Alarm (je nach Ausstattung)
Wenn Sie den mechanischen Schlüssel zum
Verriegeln der Türen verwenden, wird die
Alarmanlage nicht aktiviert. Wenn eine Tür mit dem mechanischen
Schlüssel entriegelt wird, während die Alarm-
anlage aktiviert ist, kann der Alarm ausgelöst werden. ( S.98)
■Ändern der Motorschalter-Modi
Lassen Sie das Bremspedal (Multidrive) oder das Kupplungspedal (Sc haltgetriebe) los und
drücken Sie den Motorschalter in Schritt 3
oben. Der Motor startet nicht und der Modus wird
bei jedem Drücken des Schalters geändert.
( S.276)

6528-2. Maßnahmen im Notfall
COROLLA_TMMT_EM

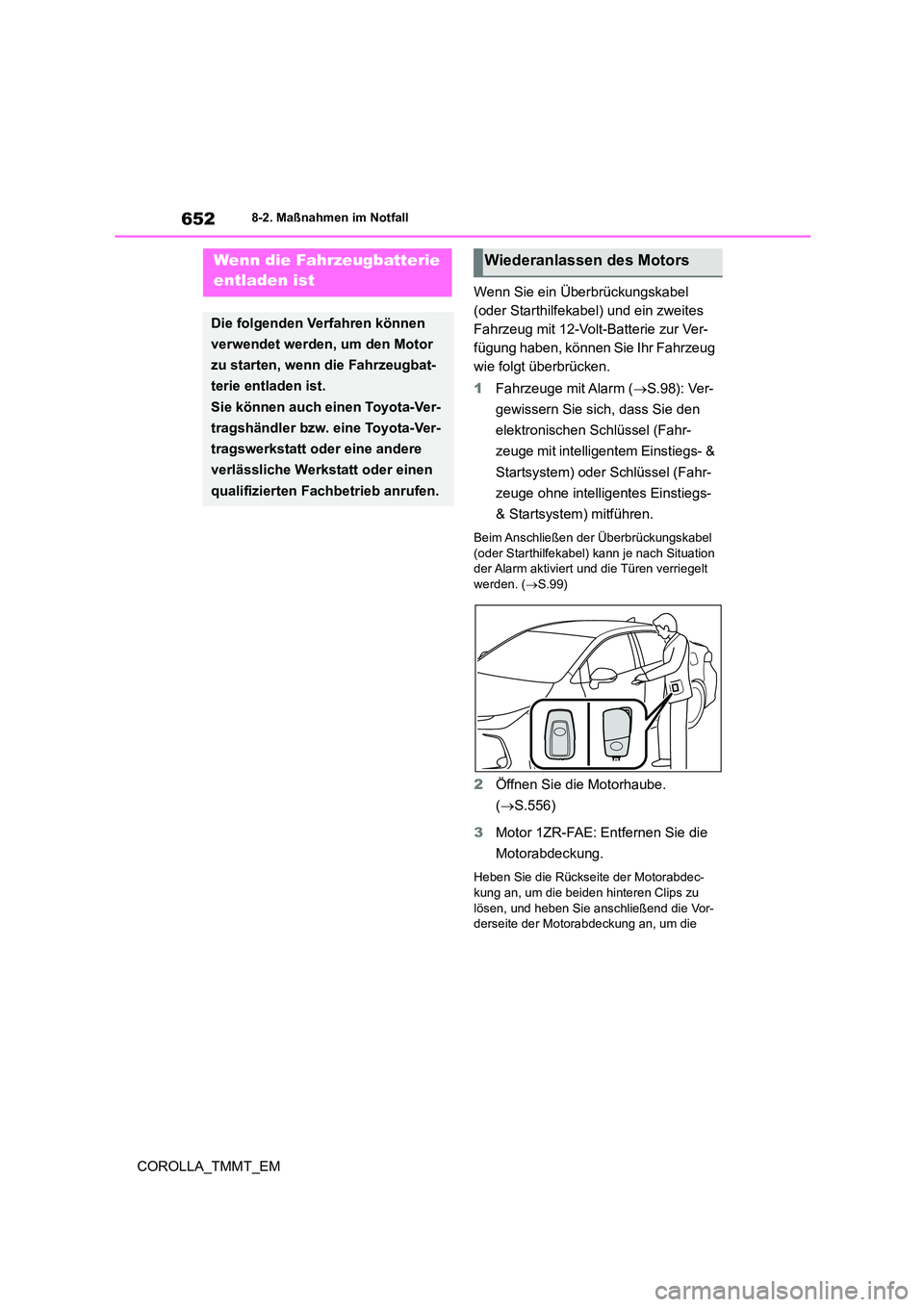

Wenn Sie ein Überbrückungskabel
(oder Starthilfekabel) und ein zweites
Fahrzeug mit 12-Volt-Batterie zur Ver-
fügung haben, können Sie Ihr Fahrzeug
wie folgt überbrücken.
1 Fahrzeuge mit Alarm (S.98): Ver-
gewissern Sie sich, dass Sie den
elektronischen Schlüssel (Fahr-
zeuge mit intelligentem Einstiegs- &
Startsystem) oder Schlüssel (Fahr-
zeuge ohne intelligentes Einstiegs-
& Startsystem) mitführen.
Beim Anschließen der Überbrückungskabel
(oder Starthilfekabel) kann je nach Situation
der Alarm aktiviert und die Türen verriegelt werden. ( S.99)
2Öffnen Sie die Motorhaube.
( S.556)
3 Motor 1ZR-FAE: Entfernen Sie die
Motorabdeckung.
Heben Sie die Rückseite der Motorabdec- kung an, um die beiden hinteren Clips zu
lösen, und heben Sie anschließend die Vor-
derseite der Motorabdeckung an, um die
Wenn die Fahrzeugbatterie
entladen ist
Die folgenden Verfahren können
verwendet werden, um den Motor
zu starten, wenn die Fahrzeugbat-
terie entladen ist.
Sie können auch einen Toyota-Ver-
tragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder eine andere
verlässliche Werkstatt oder einen
qualifizierten Fachbetrieb anrufen.
Wiederanlassen des Motors

653
8
8-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
Beim Auftreten einer Störung

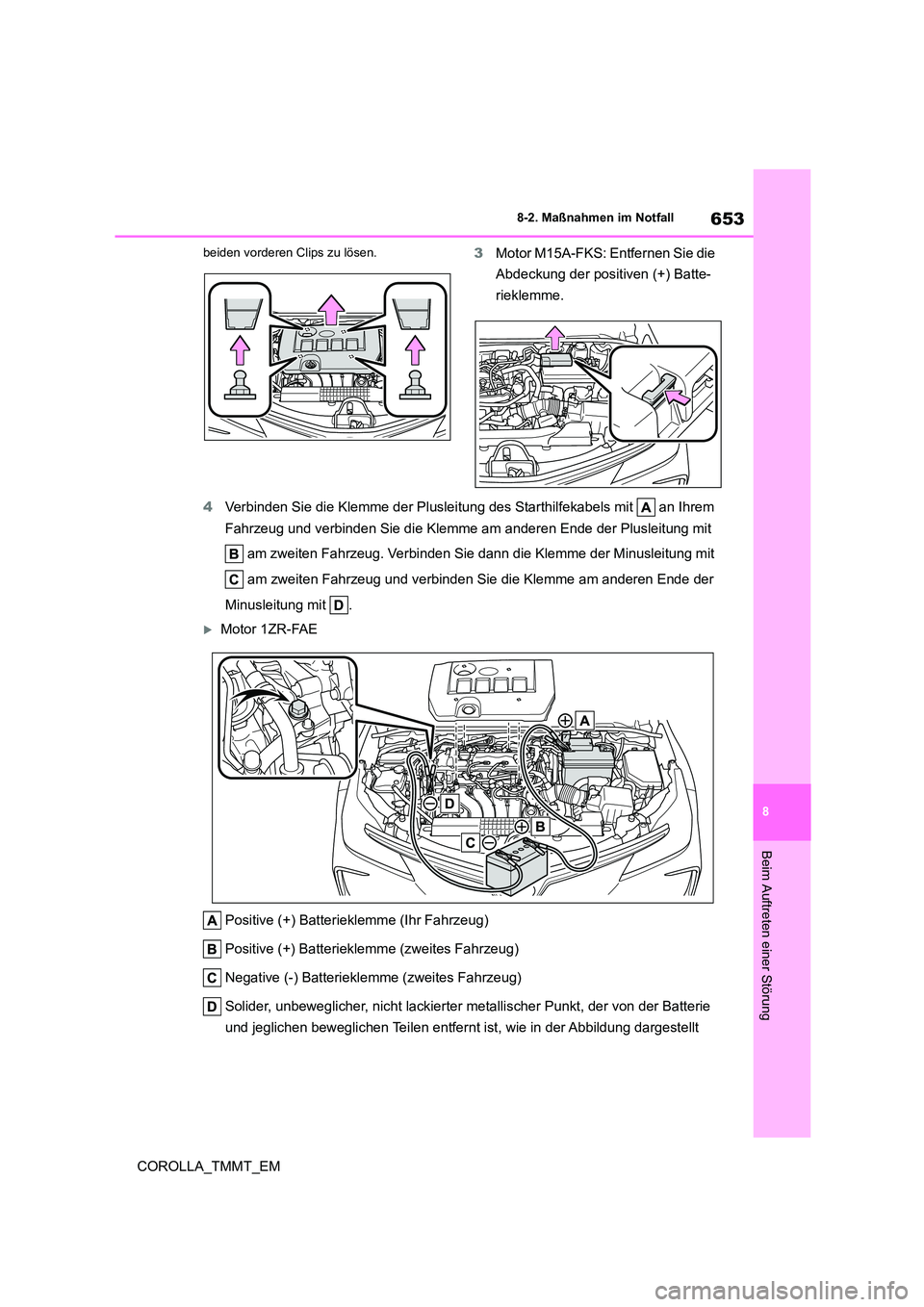

beiden vorderen Clips zu lösen.3 Motor M15A-FKS: Entfernen Sie die
Abdeckung der positiven (+) Batte-
rieklemme.
4 Verbinden Sie die Klemme der Plusleitung des Starthilfekabels mit an Ihrem
Fahrzeug und verbinden Sie die Klemme am anderen Ende der Plusleitung mit
am zweiten Fahrzeug. Verbinden Sie dann die Klemme der Minusleitung mit
am zweiten Fahrzeug und verbinden Sie die Klemme am anderen Ende der
Minusleitung mit .
Motor 1ZR-FAE
Positive (+) Batteriekl emme (Ihr Fahrzeug)
Positive (+) Batterieklemme (zweites Fahrzeug)
Negative (-) Batteriekle mme (zweites Fahrzeug)
Solider, unbeweglicher, nicht lackierter metallischer Punkt, der von der Batterie
und jeglichen beweglichen Teilen entfernt ist, wie in der Abbildung dargestellt

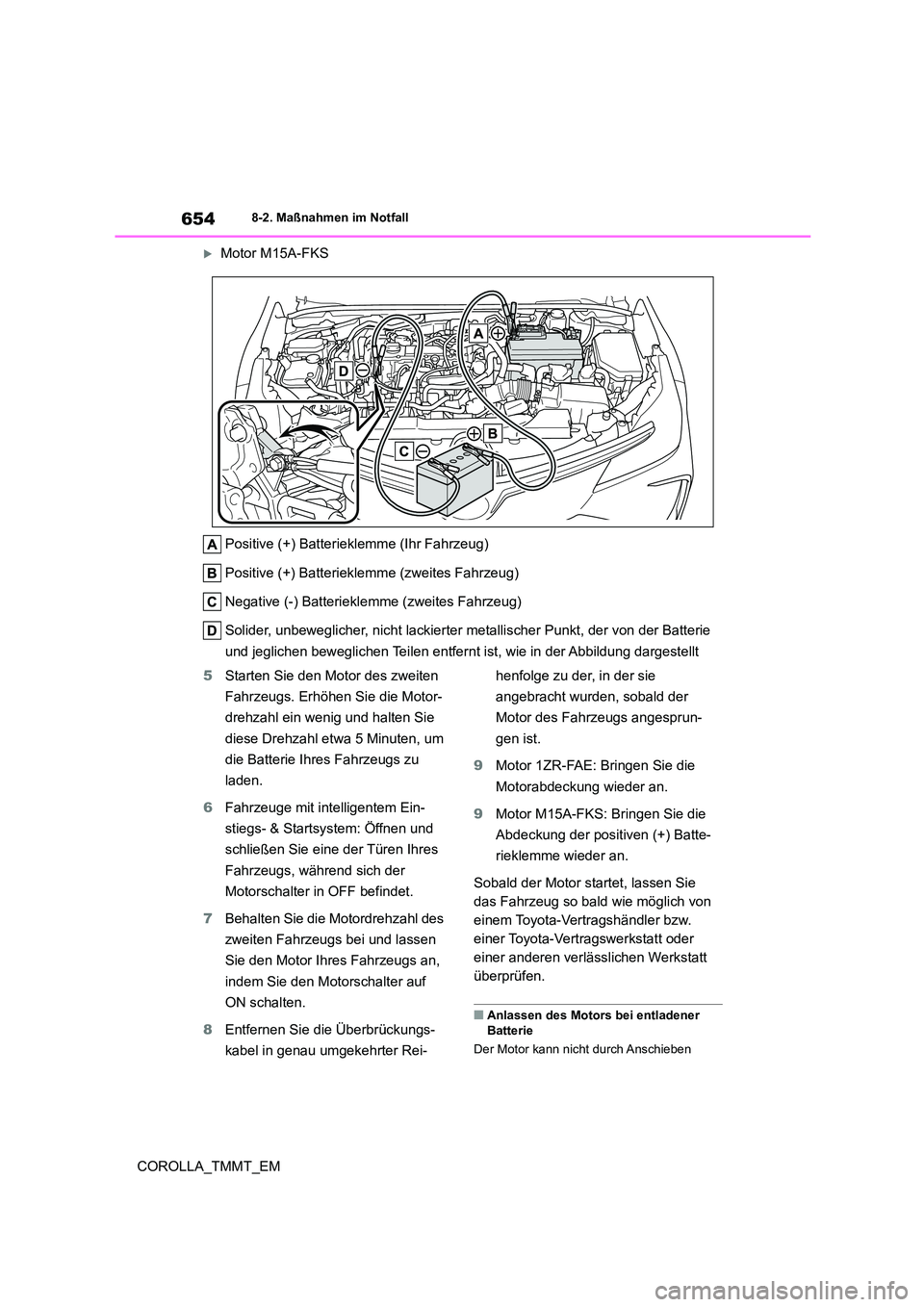

6548-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
Motor M15A-FKS
Positive (+) Batteriekl emme (Ihr Fahrzeug)
Positive (+) Batterieklemme (zweites Fahrzeug)
Negative (-) Batteriekle mme (zweites Fahrzeug)
Solider, unbeweglicher, nicht lackierter metallischer Punkt, der von der Batterie
und jeglichen beweglichen Teilen entfernt ist, wie in der Abbildung dargestellt
5 Starten Sie den Motor des zweiten
Fahrzeugs. Erhöhen Sie die Motor-
drehzahl ein wenig und halten Sie
diese Drehzahl etwa 5 Minuten, um
die Batterie Ihres Fahrzeugs zu
laden.
6 Fahrzeuge mit intelligentem Ein-
stiegs- & Start system: Öffnen und
schließen Sie eine der Türen Ihres
Fahrzeugs, während sich der
Motorschalter in OFF befindet.
7 Behalten Sie die Motordrehzahl des
zweiten Fahrzeugs bei und lassen
Sie den Motor Ihres Fahrzeugs an,
indem Sie den Motorschalter auf
ON schalten.
8 Entfernen Sie die Überbrückungs-
kabel in genau umgekehrter Rei-
henfolge zu der, in der sie
angebracht wurden, sobald der
Motor des Fahrzeugs angesprun-
gen ist.
9 Motor 1ZR-FAE: Bringen Sie die
Motorabdeckung wieder an.
9 Motor M15A-FKS: Bringen Sie die
Abdeckung der positiven (+) Batte-
rieklemme wieder an.
Sobald der Motor startet, lassen Sie
das Fahrzeug so bald wie möglich von
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt
überprüfen.

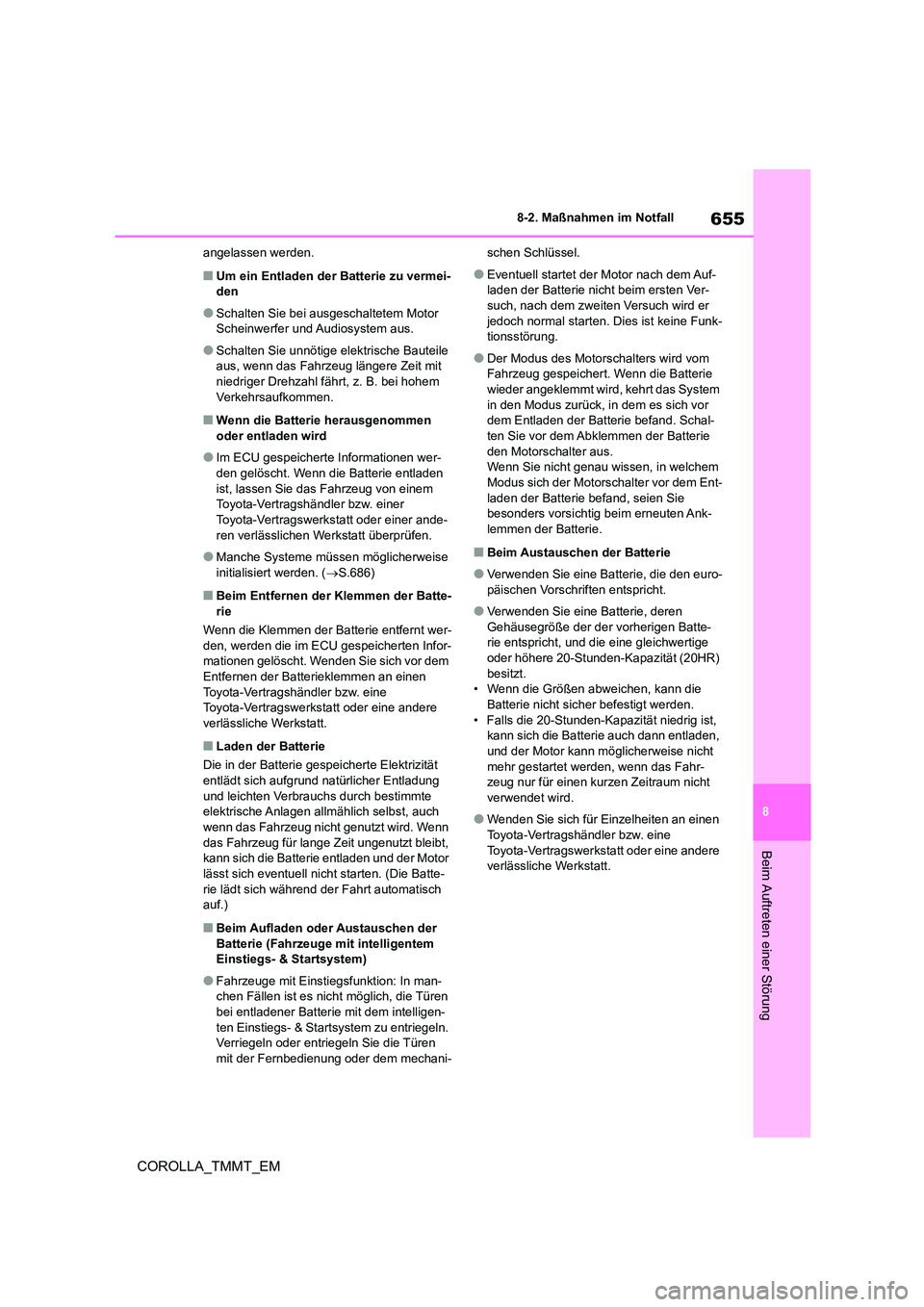

■Anlassen des Motors bei entladener Batterie
Der Motor kann nicht durch Anschieben

655
8
8-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
Beim Auftreten einer Störung
angelassen werden.
■Um ein Entladen der Batterie zu vermei- den
●Schalten Sie bei ausgeschaltetem Motor Scheinwerfer und Audiosystem aus.
●Schalten Sie unnötige elektrische Bauteile aus, wenn das Fahrzeug längere Zeit mit
niedriger Drehzahl fährt, z. B. bei hohem
Verkehrsaufkommen.
■Wenn die Batterie herausgenommen
oder entladen wird
●Im ECU gespeicherte Informationen wer-
den gelöscht. Wenn die Batterie entladen ist, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüfen.
●Manche Systeme müssen möglicherweise initialisiert werden. ( S.686)
■Beim Entfernen der Klemmen der Batte-
rie
Wenn die Klemmen der Batterie entfernt wer-
den, werden die im ECU gespeicherten Infor- mationen gelöscht. Wenden Sie sich vor dem
Entfernen der Batterieklemmen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
■Laden der Batterie
Die in der Batterie gespeicherte Elektrizität
entlädt sich aufgrund natürlicher Entladung und leichten Verbrauchs durch bestimmte
elektrische Anlagen allmählich selbst, auch
wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug für lange Zeit ungenutzt bleibt,
kann sich die Batterie entladen und der Motor
lässt sich eventuell nicht starten. (Die Batte- rie lädt sich während der Fahrt automatisch
auf.)
■Beim Aufladen oder Austauschen der
Batterie (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
●Fahrzeuge mit Einstiegsfunktion: In man-chen Fällen ist es nich t möglich, die Türen
bei entladener Batterie mit dem intelligen-
ten Einstiegs- & Startsystem zu entriegeln. Verriegeln oder entriegeln Sie die Türen
mit der Fernbedienung oder dem mechani-
schen Schlüssel.
●Eventuell startet der Motor nach dem Auf-
laden der Batterie nicht beim ersten Ver- such, nach dem zweiten Versuch wird er
jedoch normal starten. Dies ist keine Funk-
tionsstörung.
●Der Modus des Motorschalters wird vom
Fahrzeug gespeichert. Wenn die Batterie wieder angeklemmt wird, kehrt das System
in den Modus zurück, in dem es sich vor
dem Entladen der Batterie befand. Schal-
ten Sie vor dem Abklemmen der Batterie den Motorschalter aus.
Wenn Sie nicht genau wissen, in welchem
Modus sich der Motorschalter vor dem Ent- laden der Batterie befand, seien Sie
besonders vorsichtig beim erneuten Ank-
lemmen der Batterie.
■Beim Austauschen der Batterie
●Verwenden Sie eine Batterie, die den euro-
päischen Vorschriften entspricht.
●Verwenden Sie eine Batterie, deren
Gehäusegröße der der vorherigen Batte- rie entspricht, und die eine gleichwertige
oder höhere 20-Stunden-Kapazität (20HR)
besitzt. • Wenn die Größen abweichen, kann die
Batterie nicht sicher befestigt werden.
• Falls die 20-Stunden-Kapazität niedrig ist, kann sich die Batterie auch dann entladen,
und der Motor kann möglicherweise nicht
mehr gestartet werden, wenn das Fahr- zeug nur für einen kurzen Zeitraum nicht
verwendet wird.
●Wenden Sie sich für Einzelheiten an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.

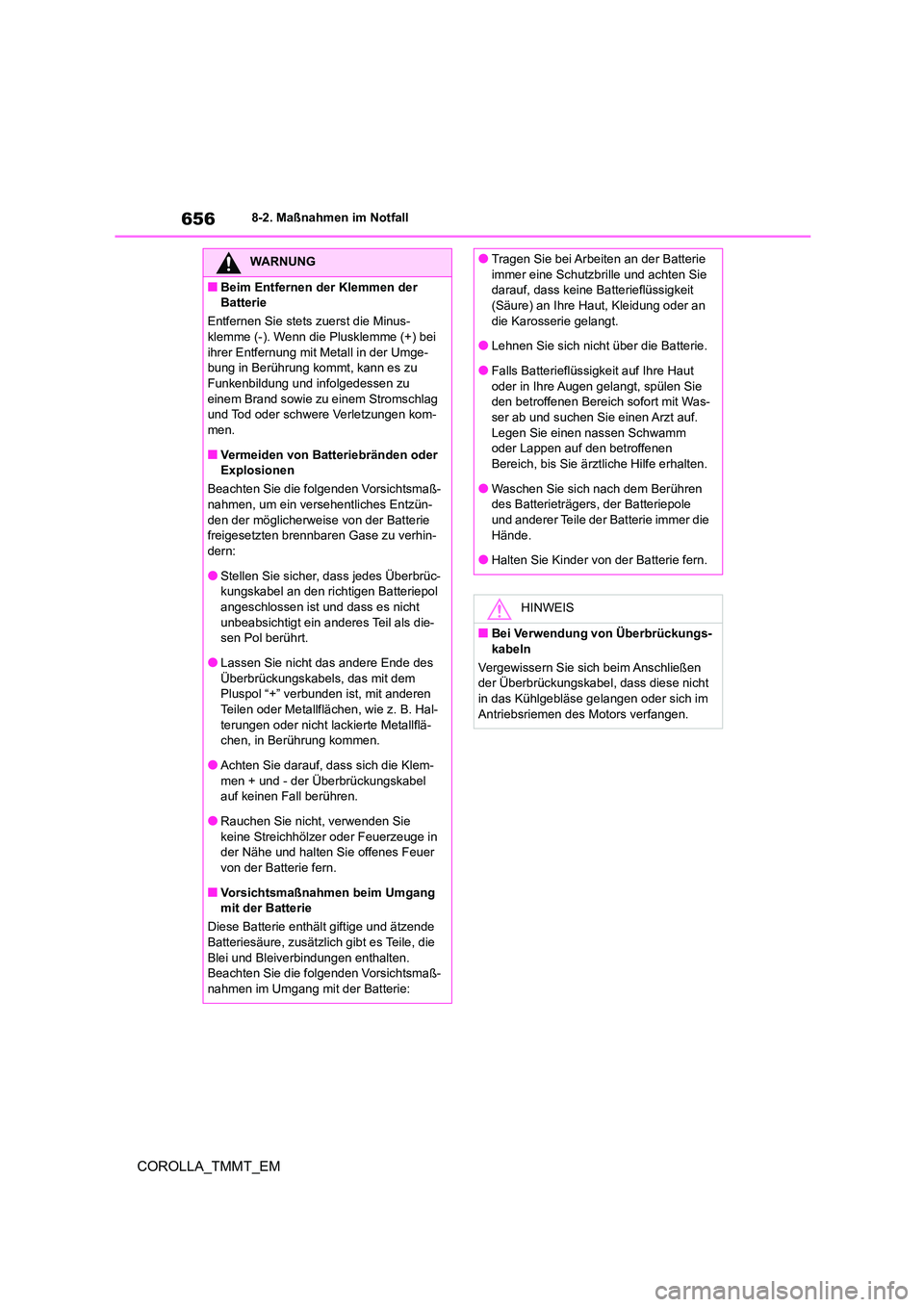

6568-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
WARNUNG
■Beim Entfernen der Klemmen der
Batterie
Entfernen Sie stets zuerst die Minus-
klemme (-). Wenn die Plusklemme (+) bei ihrer Entfernung mit Metall in der Umge-
bung in Berührung kommt, kann es zu
Funkenbildung und infolgedessen zu einem Brand sowie zu einem Stromschlag
und Tod oder schwere Verletzungen kom-
men.
■Vermeiden von Batteriebränden oder
Explosionen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um ein versehentliches Entzün- den der möglicherweise von der Batterie
freigesetzten brennbaren Gase zu verhin-
dern:
●Stellen Sie sicher, dass jedes Überbrüc-
kungskabel an den richtigen Batteriepol
angeschlossen ist und dass es nicht unbeabsichtigt ein anderes Teil als die-
sen Pol berührt.
●Lassen Sie nicht das andere Ende des Überbrückungskabels, das mit dem
Pluspol “+” verbunden ist, mit anderen
Teilen oder Metallflächen, wie z. B. Hal-
terungen oder nicht lackierte Metallflä- chen, in Berührung kommen.
●Achten Sie darauf, dass sich die Klem-
men + und - der Überbrückungskabel auf keinen Fall berühren.
●Rauchen Sie nicht, verwenden Sie
keine Streichhölzer oder Feuerzeuge in der Nähe und halten Sie offenes Feuer
von der Batterie fern.
■Vorsichtsmaßnahmen beim Umgang mit der Batterie
Diese Batterie enthält giftige und ätzende
Batteriesäure, zusätzlich gibt es Teile, die
Blei und Bleiverbindungen enthalten. Beachten Sie die folgenden Vorsichtsmaß-
nahmen im Umgang mit der Batterie:
●Tragen Sie bei Arbeiten an der Batterie
immer eine Schutzbri lle und achten Sie
darauf, dass keine Batterieflüssigkeit (Säure) an Ihre Haut, Kleidung oder an
die Karosserie gelangt.
●Lehnen Sie sich nicht über die Batterie.
●Falls Batterieflüssigkeit auf Ihre Haut
oder in Ihre Augen gelangt, spülen Sie
den betroffenen Bereich sofort mit Was-
ser ab und suchen Sie einen Arzt auf. Legen Sie einen nassen Schwamm
oder Lappen auf den betroffenen
Bereich, bis Sie ärzt liche Hilfe erhalten.
●Waschen Sie sich nach dem Berühren
des Batterieträgers, der Batteriepole
und anderer Teile der Batterie immer die Hände.
●Halten Sie Kinder von der Batterie fern.
HINWEIS
■Bei Verwendung von Überbrückungs-
kabeln
Vergewissern Sie sich beim Anschließen der Überbrückungskabel , dass diese nicht
in das Kühlgebläse gelangen oder sich im
Antriebsriemen des Motors verfangen.

657
8

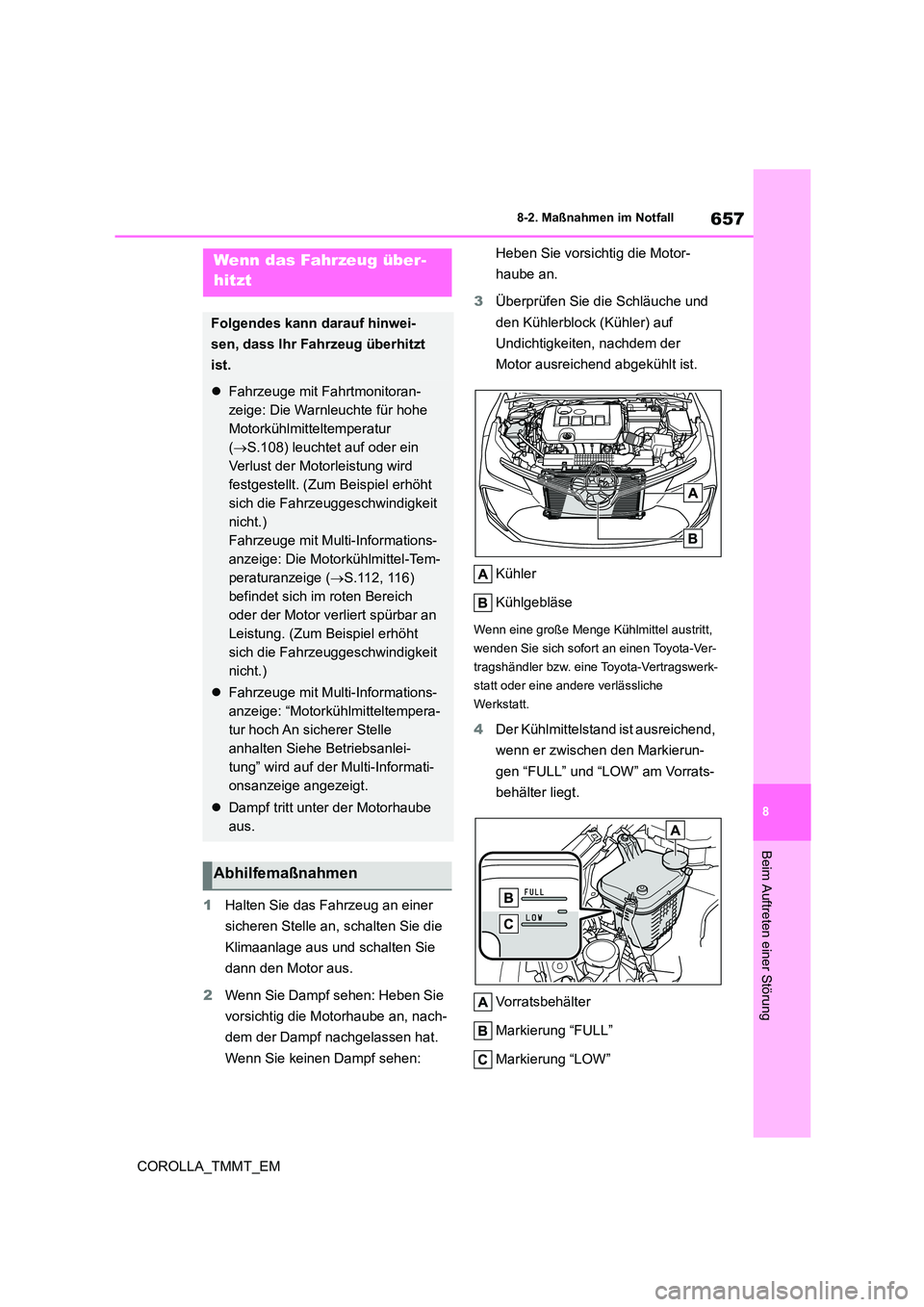

8-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
Beim Auftreten einer Störung
1 Halten Sie das Fahrzeug an einer
sicheren Stelle an, schalten Sie die
Klimaanlage aus und schalten Sie
dann den Motor aus.
2 Wenn Sie Dampf sehen: Heben Sie
vorsichtig die Motorhaube an, nach-
dem der Dampf nachgelassen hat.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motor-
haube an.
3 Überprüfen Sie die Schläuche und
den Kühlerblock (Kühler) auf
Undichtigkeiten, nachdem der
Motor ausreichend abgekühlt ist.
Kühler
Kühlgebläse
Wenn eine große Menge Kühlmittel austritt,
wenden Sie sich sofort an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
4 Der Kühlmittelstand ist ausreichend,
wenn er zwischen den Markierun-
gen “FULL” und “LOW” am Vorrats-
behälter liegt.
Vorratsbehälter
Markierung “FULL”
Markierung “LOW”
Wenn das Fahrzeug über-
hitzt
Folgendes kann darauf hinwei-
sen, dass Ihr Fahrzeug überhitzt
ist.
 Fahrzeuge mit Fahrtmonitoran-
zeige: Die Warnleuchte für hohe
Motorkühlmitteltemperatur
( S.108) leuchtet auf oder ein
Verlust der Motorleistung wird
festgestellt. (Zum Beispiel erhöht
sich die Fahrzeuggeschwindigkeit
nicht.)
Fahrzeuge mit Multi-Informations-
anzeige: Die Motorkühlmittel-Tem-
peraturanzeige ( S . 11 2 , 11 6 )
befindet sich im roten Bereich
oder der Motor verl iert spürbar an
Leistung. (Zum Beispiel erhöht
sich die Fahrzeuggeschwindigkeit
nicht.)
 Fahrzeuge mit Multi-Informations-
anzeige: “Motorkühlmitteltempera-
tur hoch An sicherer Stelle
anhalten Siehe Betriebsanlei-
tung” wird auf der Multi-Informati-
onsanzeige angezeigt.
 Dampf tritt unter der Motorhaube
aus.
Abhilfemaßnahmen

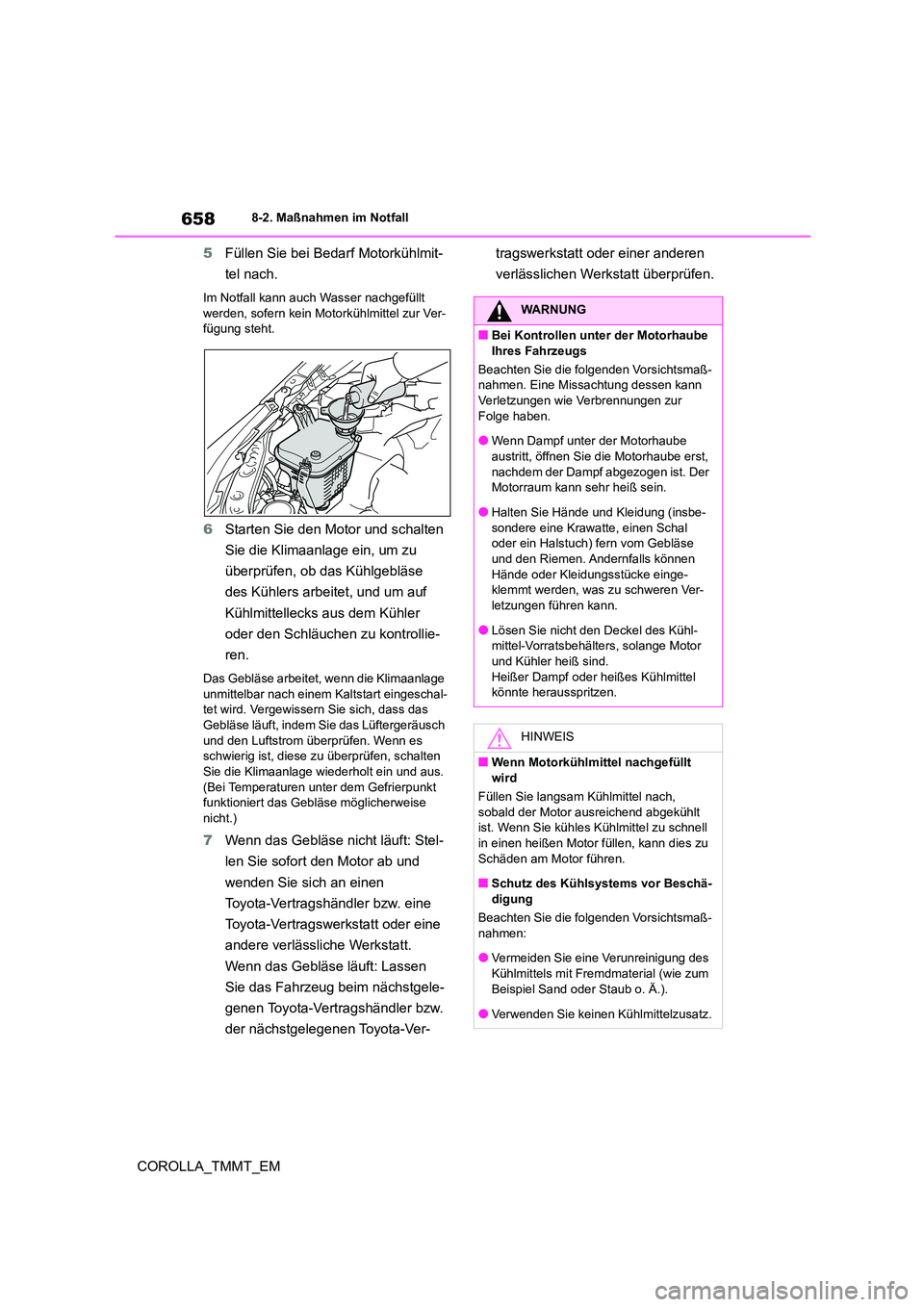

6588-2. Maßnahmen im Notfall
COROLLA_TMMT_EM
5 Füllen Sie bei Bedarf Motorkühlmit-
tel nach.
Im Notfall kann auch Wasser nachgefüllt
werden, sofern kein Motorkühlmittel zur Ver- fügung steht.
6 Starten Sie den Motor und schalten
Sie die Klimaanlage ein, um zu
überprüfen, ob das Kühlgebläse
des Kühlers arbeitet, und um auf
Kühlmittellecks aus dem Kühler
oder den Schläuchen zu kontrollie-
ren.
Das Gebläse arbeitet, wenn die Klimaanlage
unmittelbar nach einem Kaltstart eingeschal-
tet wird. Vergewissern Sie sich, dass das Gebläse läuft, indem Si e das Lüftergeräusch
und den Luftstrom überprüfen. Wenn es
schwierig ist, diese zu überprüfen, schalten Sie die Klimaanlage wiederholt ein und aus.
(Bei Temperaturen unter dem Gefrierpunkt
funktioniert das Gebl äse möglicherweise nicht.)
7 Wenn das Gebläse nicht läuft: Stel-
len Sie sofort den Motor ab und
wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Wenn das Gebläse läuft: Lassen
Sie das Fahrzeug beim nächstgele-
genen Toyota-Vertragshändler bzw.
der nächstgelegenen Toyota-Ver-
tragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WARNUNG
■Bei Kontrollen unter der Motorhaube
Ihres Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaß- nahmen. Eine Missachtung dessen kann
Verletzungen wie Verbrennungen zur
Folge haben.
●Wenn Dampf unter der Motorhaube
austritt, öffnen Sie die Motorhaube erst,
nachdem der Dampf abgezogen ist. Der Motorraum kann sehr heiß sein.
●Halten Sie Hände und Kleidung (insbe-
sondere eine Krawatte, einen Schal oder ein Halstuch) fern vom Gebläse
und den Riemen. Andernfalls können
Hände oder Kleidungsstücke einge- klemmt werden, was zu schweren Ver-
letzungen führen kann.
●Lösen Sie nicht den Deckel des Kühl- mittel-Vorratsbehälters, solange Motor
und Kühler heiß sind.
Heißer Dampf oder heißes Kühlmittel könnte herausspritzen.
HINWEIS
■Wenn Motorkühlmittel nachgefüllt
wird
Füllen Sie langsam Kühlmittel nach,
sobald der Motor ausreichend abgekühlt ist. Wenn Sie kühles K ühlmittel zu schnell
in einen heißen Motor füllen, kann dies zu
Schäden am Motor führen.
■Schutz des Kühlsystems vor Beschä-
digung
Beachten Sie die folgenden Vorsichtsmaß-
nahmen:
●Vermeiden Sie eine Verunreinigung des
Kühlmittels mit Fremdmaterial (wie zum
Beispiel Sand oder Staub o. Ä.).
●Verwenden Sie keinen Kühlmittelzusatz.
