TOYOTA COROLLA 2021 Návod na použití (in Czech)

379
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ

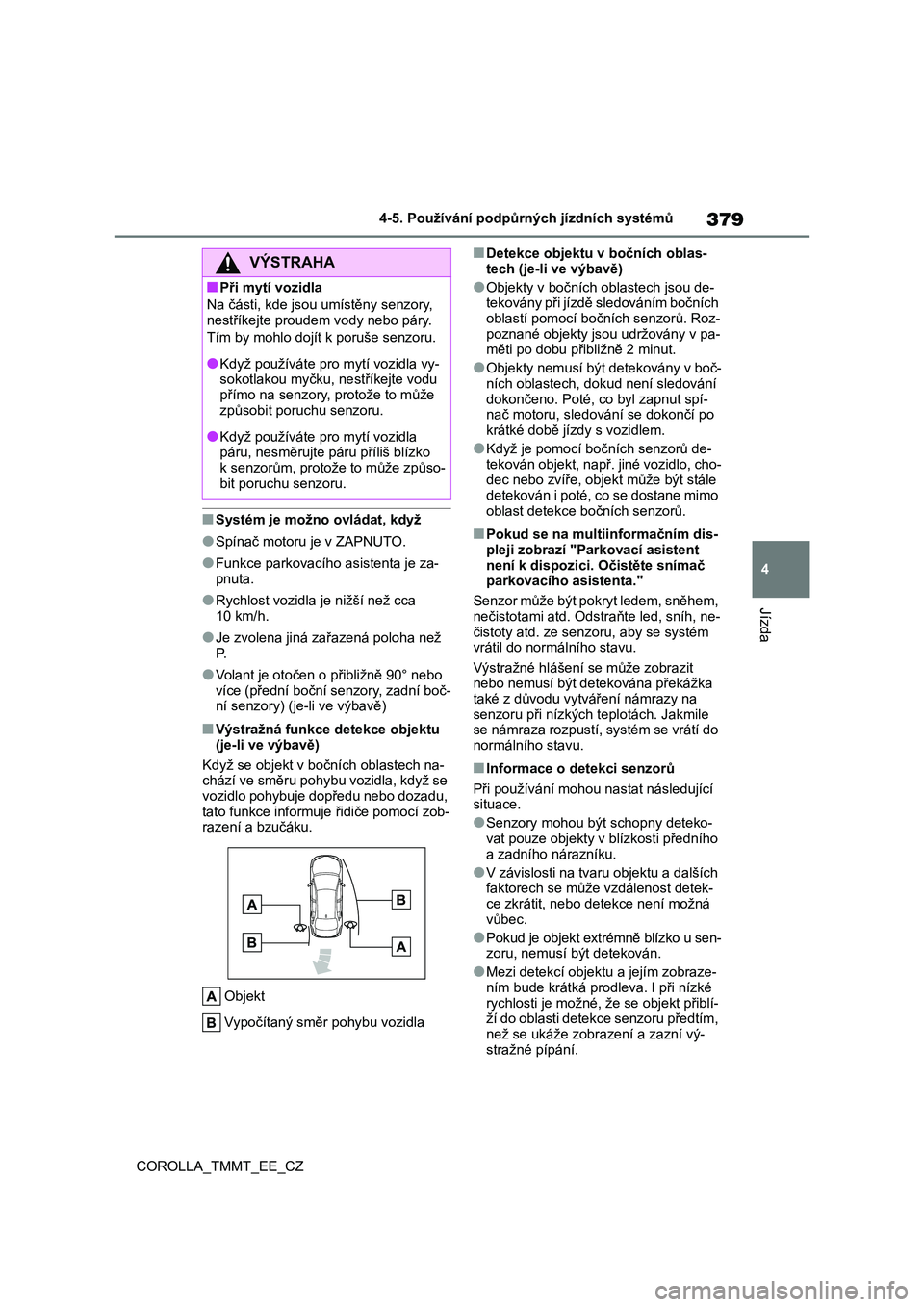

■Systém je možno ovládat, když
●Spínač motoru je v ZAPNUTO.
●Funkce parkovacího asistenta je za-
pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařa zená poloha než
P.
●Volant je otočen o přibližně 90° nebo
více (přední boční senzory, zadní boč- ní senzory) (je-li ve výbavě)
■Výstražná funkce detekce objektu
(je-li ve výbavě)
Když se objekt v bočních oblastech na- chází ve směru pohybu vozidla, když se
vozidlo pohybuje dopředu nebo dozadu,
tato funkce informuje řidiče pomocí zob- razení a bzučáku.
Objekt
Vypočítaný směr pohybu vozidla
■Detekce objektu v bočních oblas-
tech (je-li ve výbavě)
●Objekty v bočních o blastech jsou de- tekovány při jízdě sledováním bočních
oblastí pomocí bočních senzorů. Roz-
poznané objekty jsou udržovány v pa- měti po dobu přibližně 2 minut.
●Objekty nemusí být detekovány v boč-
ních oblastech, do kud není sledování
dokončeno. Poté, co byl zapnut spí- nač motoru, sledování se dokončí po
krátké době jízdy s vozidlem.
●Když je pomocí bočních senzorů de-
tekován objekt, např. jiné vozidlo, cho- dec nebo zvíře, objekt může být stále
detekován i poté, co se dostane mimo
oblast detekce bočních senzorů.
■Pokud se na multiinformačním dis- pleji zobrazí "Par kovací asistent
není k dispozici. Očistěte snímač
parkovacího asistenta."
Senzor může být pokryt ledem, sněhem,
nečistotami atd. Ods traňte led, sníh, ne-
čistoty atd. ze senz oru, aby se systém vrátil do normá lního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do normálního stavu.
■Informace o detekci senzorů
Při používání mohou nastat následující
situace.
●Senzory mohou bý t schopny deteko- vat pouze objekty v blízkosti předního
a zadního nárazníku.
●V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek- ce zkrátit, nebo detekce není možná
vůbec.
●Pokud je objekt extrémně blízko u sen-
zoru, nemusí být detekován.
●Mezi detekcí objektu a jejím zobraze-
ním bude krátká prodleva. I při nízké rychlosti je možné, že se objekt přiblí-
ží do oblasti detekce senzoru předtím,
než se ukáže zobrazení a zazní vý- stražné pípání.
VÝSTRAHA
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, ne stříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso-
bit poruchu senzoru.

3804-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ

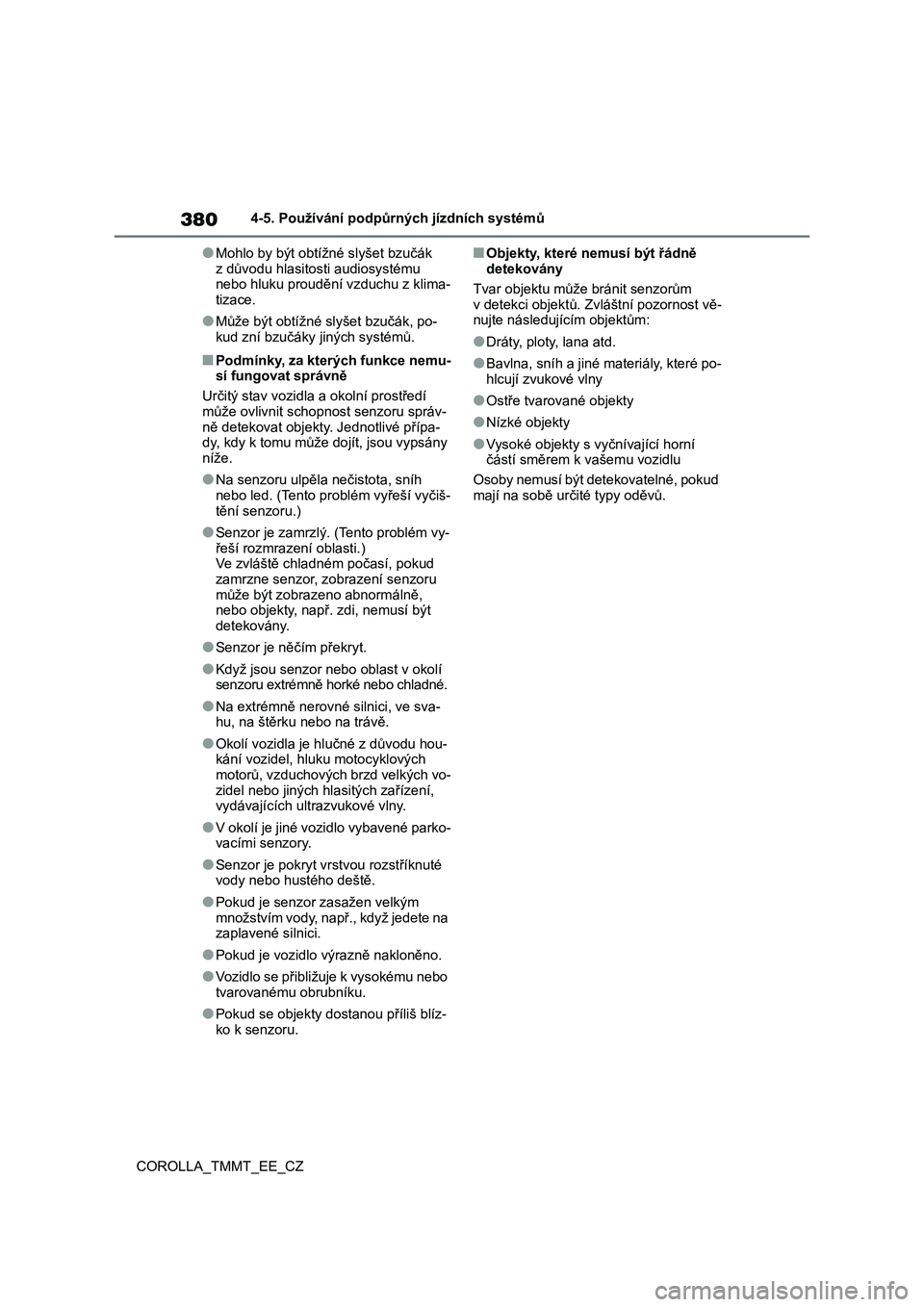

●Mohlo by být obtížné slyšet bzučák
z důvodu hlasitosti audiosystému
nebo hluku proudění vzduchu z klima-
tizace.
●Může být obtížné slyšet bzučák, po-
kud zní bzučáky jiných systémů.
■Podmínky, za kterých funkce nemu-
sí fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit schopnost senzoru správ-
ně detekovat objekty. Jednotlivé přípa-
dy, kdy k tomu může dojít, jsou vypsány
níže.
●Na senzoru ulpěla nečistota, sníh
nebo led. (Tento problém vyřeší vyčiš-
tění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně,
nebo objekty, např. zdi, nemusí být
detekovány.
●Senzor je něčím překryt.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Okolí vozidla je hlučné z důvodu hou-
kání vozidel, hluku motocyklových
motorů, vzduchových brzd velkých vo-
zidel nebo jiných hlasitých zařízení,
vydávajících ultrazvukové vlny.
●V okolí je jiné vozidlo vybavené parko-
vacími senzory.
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hustého deště.
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na
zaplavené silnici.
●Pokud je vozidlo výrazně nakloněno.
●Vozidlo se přibližuje k vysokému nebo
tvarovanému obrubníku.
●Pokud se objekty dostanou příliš blíz-
ko k senzoru.
■Objekty, které nemusí být řádně
detekovány
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
Osoby nemusí být detekovatelné, pokud
mají na sobě určité typy oděvů.

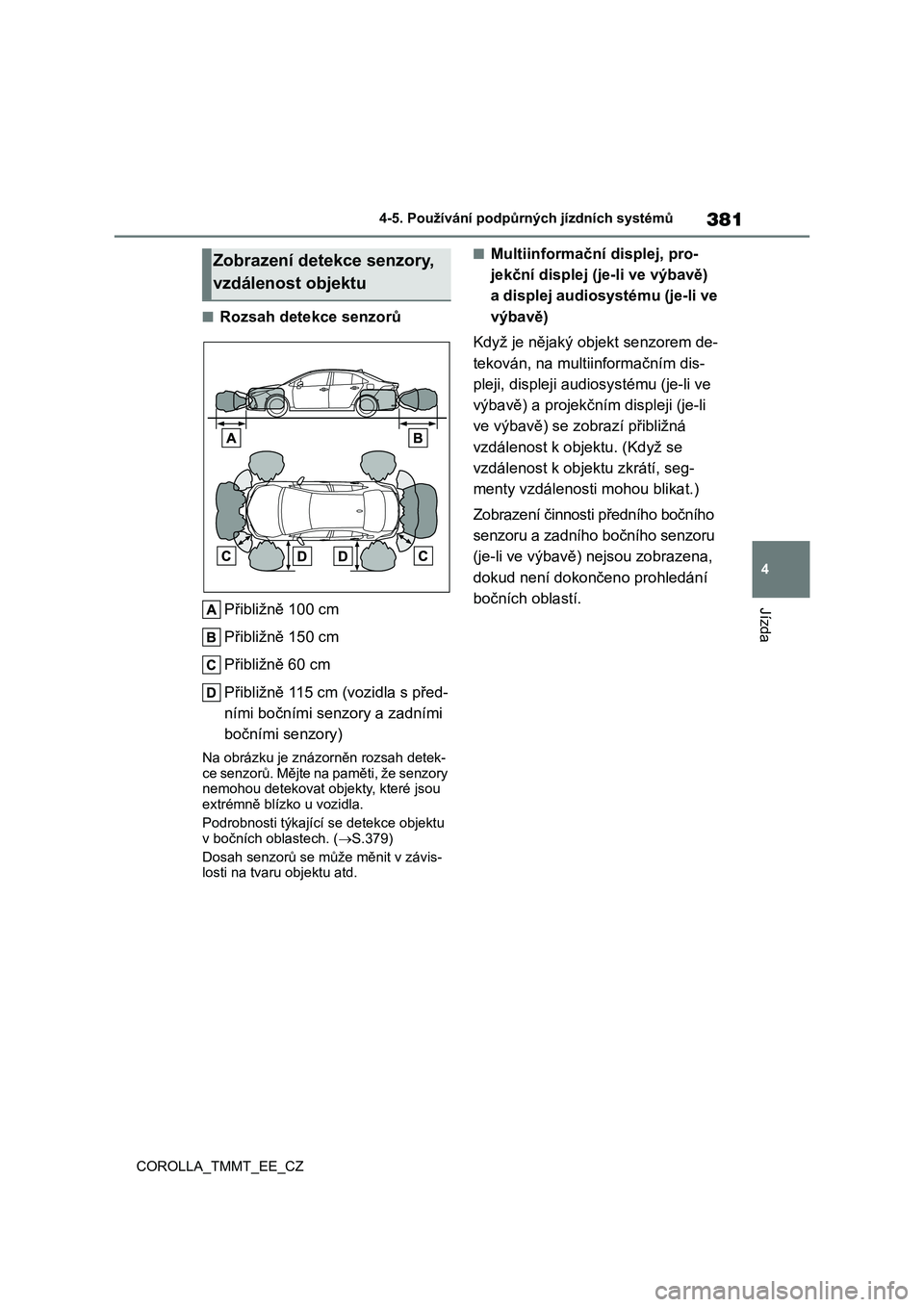

381
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ
■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Přibližně 115 cm (vozidla s před-
ními bočními senzory a zadními
bočními senzory)
Na obrázku je znázorněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat objekty, které jsou extrémně blízko u vozidla.
Podrobnosti týkající s e detekce objektu
v bočních oblastech. ( S.379)
Dosah senzorů se může měnit v závis-
losti na tvaru objektu atd.
■Multiinformační displej, pro-
jekční displej ( je-li ve výbavě)
a displej audiosystému (je-li ve
výbavě)
Když je nějaký objekt senzorem de-
tekován, na mult iinformačním dis-
pleji, displeji audi osystému (je-li ve
výbavě) a projekčním displeji (je-li
ve výbavě) se zobrazí přibližná
vzdálenost k objektu. (Když se
vzdálenost k objektu zkrátí, seg-
menty vzdálenosti mohou blikat.)
Zobrazení činnosti předního bočního
senzoru a zadního bočního senzoru
(je-li ve výbavě) nejsou zobrazena,
dokud není dokon čeno prohledání
bočních oblastí.
Zobrazení detekce senzory,
vzdálenost objektu

3824-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ

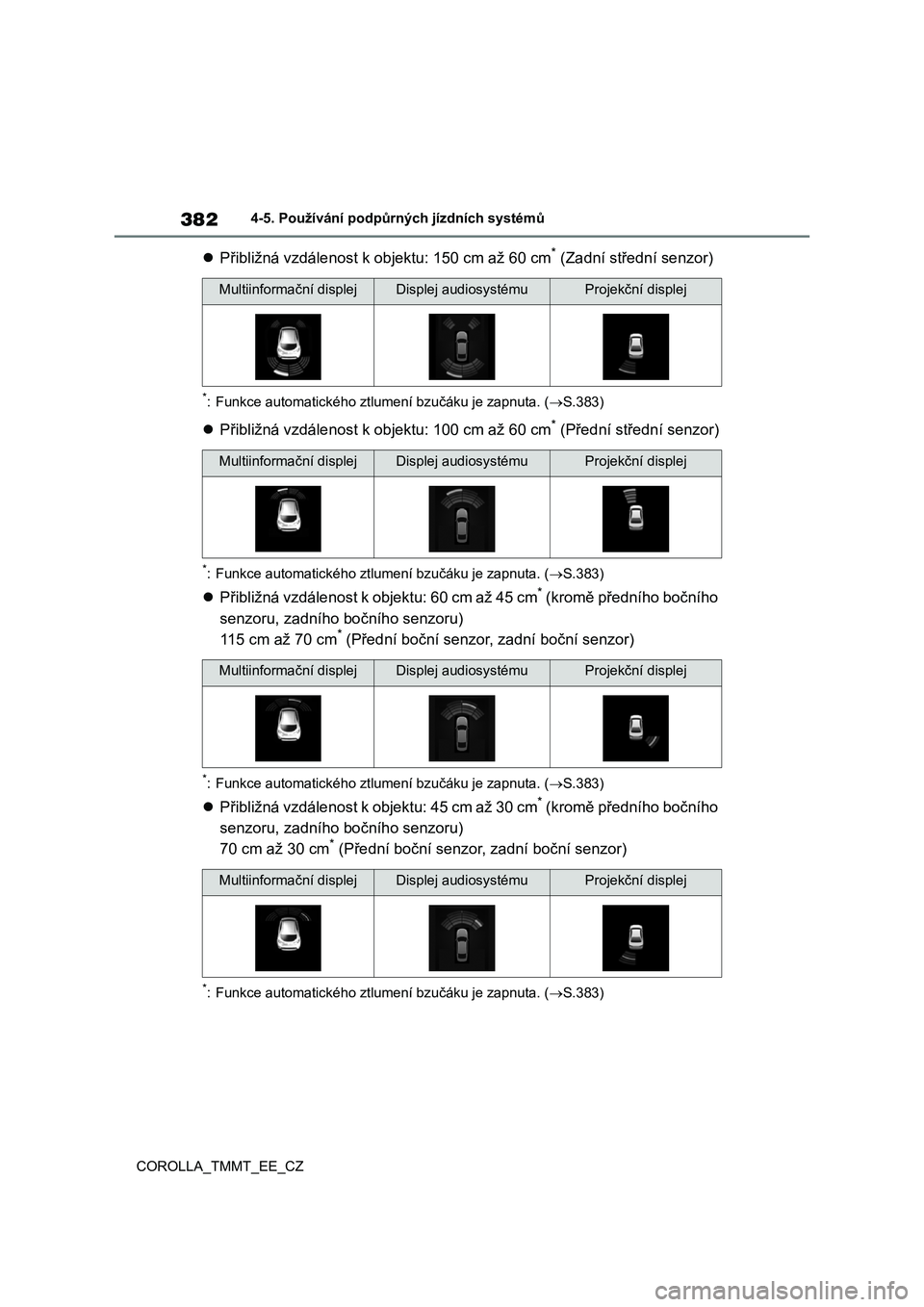

 Přibližná vzdálenost k objektu: 150 cm až 60 cm* (Zadní střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.383)
Přibližná vzdálenost k objektu: 100 cm až 60 cm* (Přední střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.383)
Přibližná vzdálenost k objektu: 60 cm až 45 cm* (kromě předního bočního
senzoru, zadního b očního senzoru)
115 cm až 70 cm* (Přední boční senzor, zadní boční senzor)
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.383)
Přibližná vzdálenost k objektu: 45 cm až 30 cm* (kromě předního bočního
senzoru, zadního b očního senzoru)
70 cm až 30 cm* (Přední boční senzor, zadní boční senzor)
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.383)
Multiinformační displejDisplej audiosystémuProjekční displej
Multiinformační displejDisplej audiosystémuProjekční displej
Multiinformační displejDisplej audiosystémuProjekční displej
Multiinformační displejDisplej audiosystémuProjekční displej

383
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ

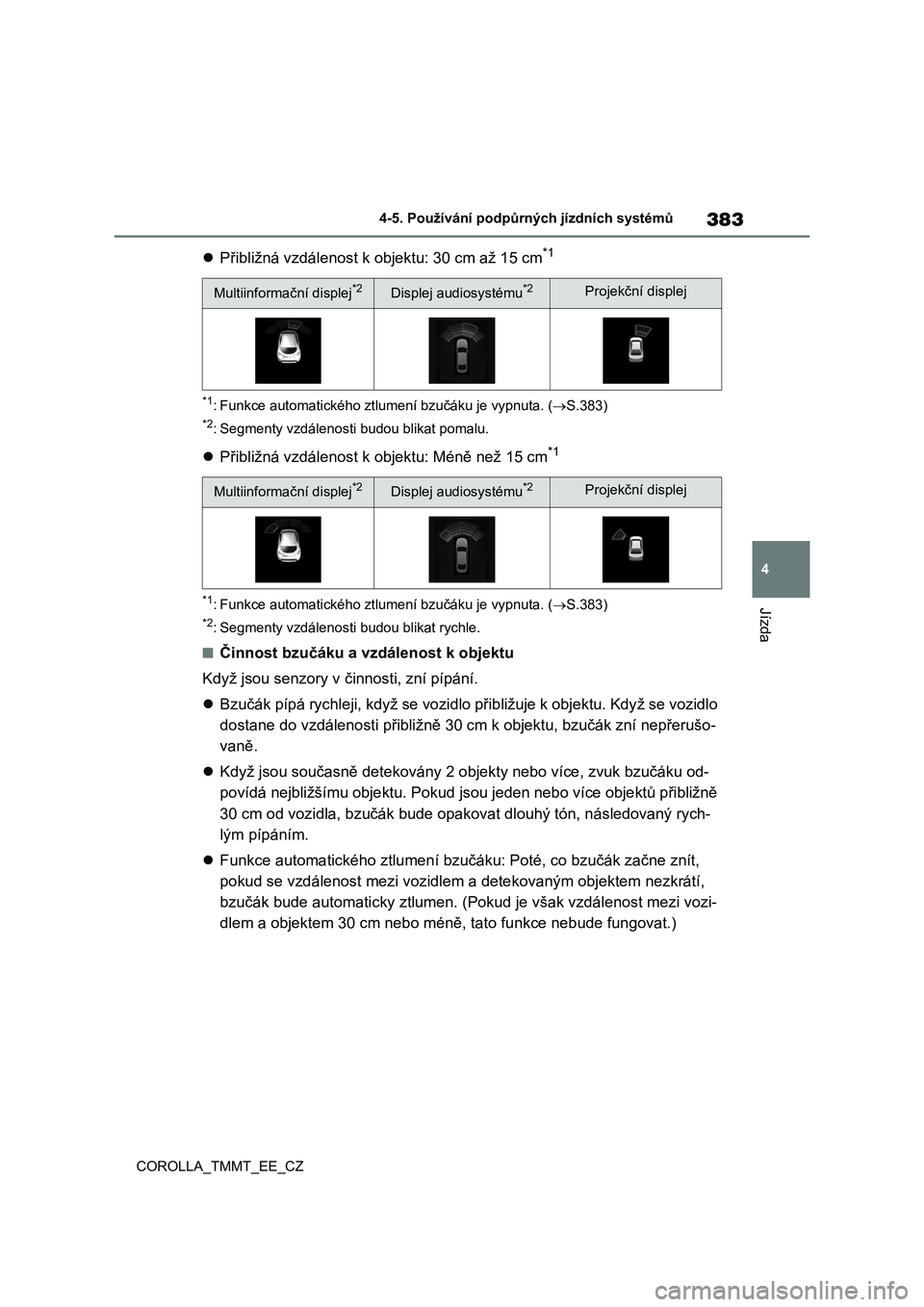

 Přibližná vzdálenost k objektu: 30 cm až 15 cm*1
*1: Funkce automatického ztlumení bzučáku je vypnuta. (S.383)
*2: Segmenty vzdálenosti budou blikat pomalu.
Přibližná vzdálenost k objektu: Méně než 15 cm*1
*1: Funkce automatického ztlumení bzučáku je vypnuta. (S.383)
*2: Segmenty vzdálenosti budou blikat rychle.
■Činnost bzučáku a vzdálenost k objektu
Když jsou senzory v činnosti, zní pípání.
 Bzučák pípá rychleji, když se vozidlo přibližuje k objektu. Když se vozidlo
dostane do vzdálenosti přibližně 30 cm k objektu, bzučák zní nepřerušo-
vaně.
 Když jsou současně detekovány 2 objekty nebo více, zvuk bzučáku od-
povídá nejbližšímu objektu. Pok ud jsou jeden nebo více objektů přibližně
30 cm od vozidla, bzučák bude o pakovat dlouhý tón, následovaný rych-
lým pípáním.
 Funkce automatického ztlumení bzučáku: Poté, co bzučák začne znít,
pokud se vzdálenost mezi vozidlem a detekovaným objektem nezkrátí,
bzučák bude automatick y ztlumen. (Pokud je však vzdálenost mezi vozi-
dlem a objektem 30 cm nebo méně, tato funkce nebude fungovat.)
Multiinforma ční displej*2Displej audiosystému*2Projekční displej
Multiinformační displej*2Displej audiosystému*2Projekční displej

3844-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ

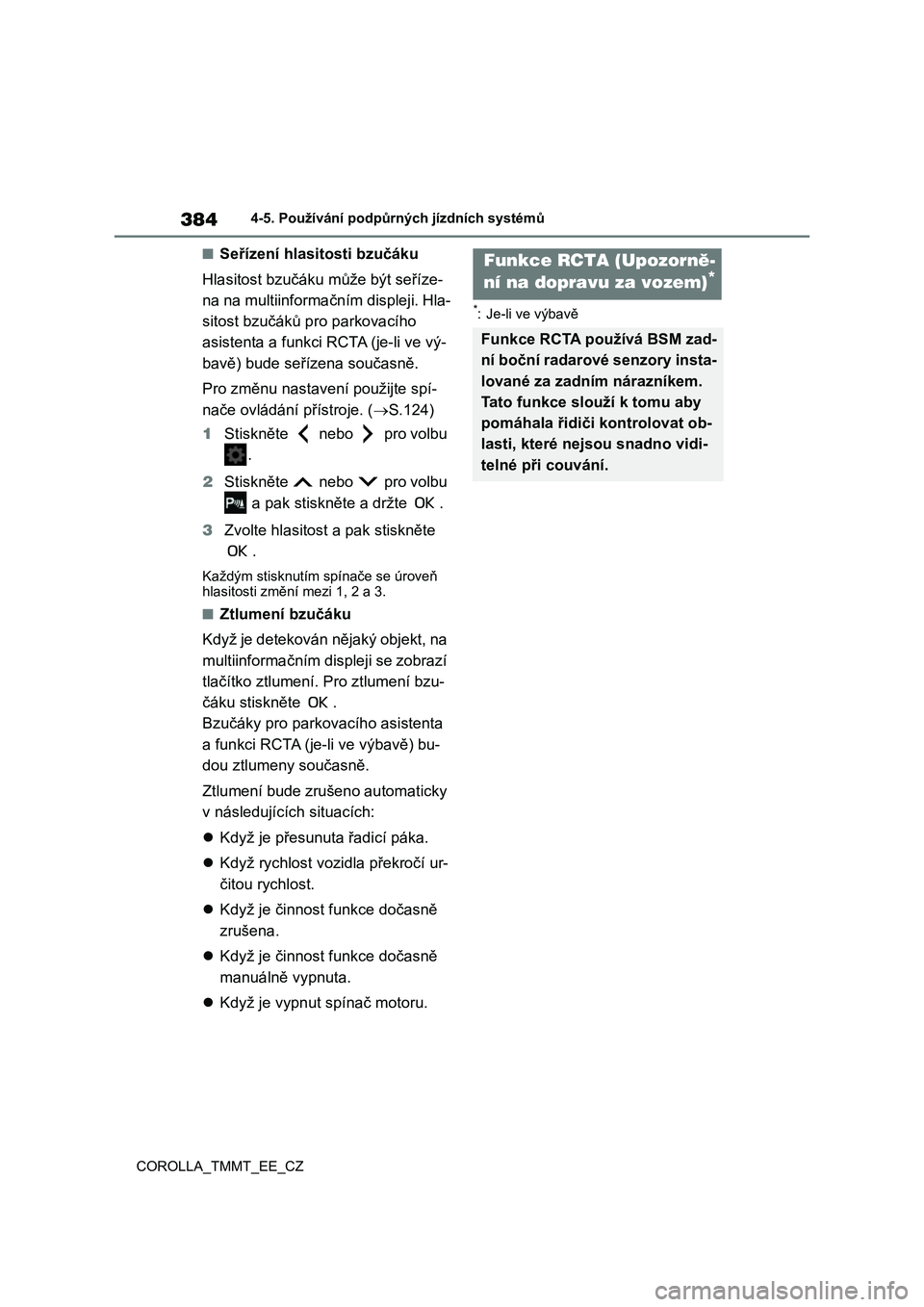

■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříze-
na na multiinformač ním displeji. Hla-
sitost bzučáků p ro parkovacího
asistenta a funkci RCTA (je-li ve vý-
bavě) bude seřízena současně.
Pro změnu nastav ení použijte spí-
nače ovládání přístroje. ( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním di spleji se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku stiskněte .
Bzučáky pro parko vacího asistenta
a funkci RCTA (je-li ve výbavě) bu-
dou ztlumeny současně.
Ztlumení bude zrušeno automaticky
v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když je činnost funkce dočasně
zrušena.
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je vypnut spínač motoru.
*: Je-li ve výbavě
Funkce RCTA (Upozorně-
ní na dopravu za vozem)*
Funkce RCTA používá BSM zad-
ní boční radarové senzory insta-
lované za zadním nárazníkem.
Tato funkce slouží k tomu aby
pomáhala řidiči kontrolovat ob-
lasti, které nejsou snadno vidi-
telné při couvání.

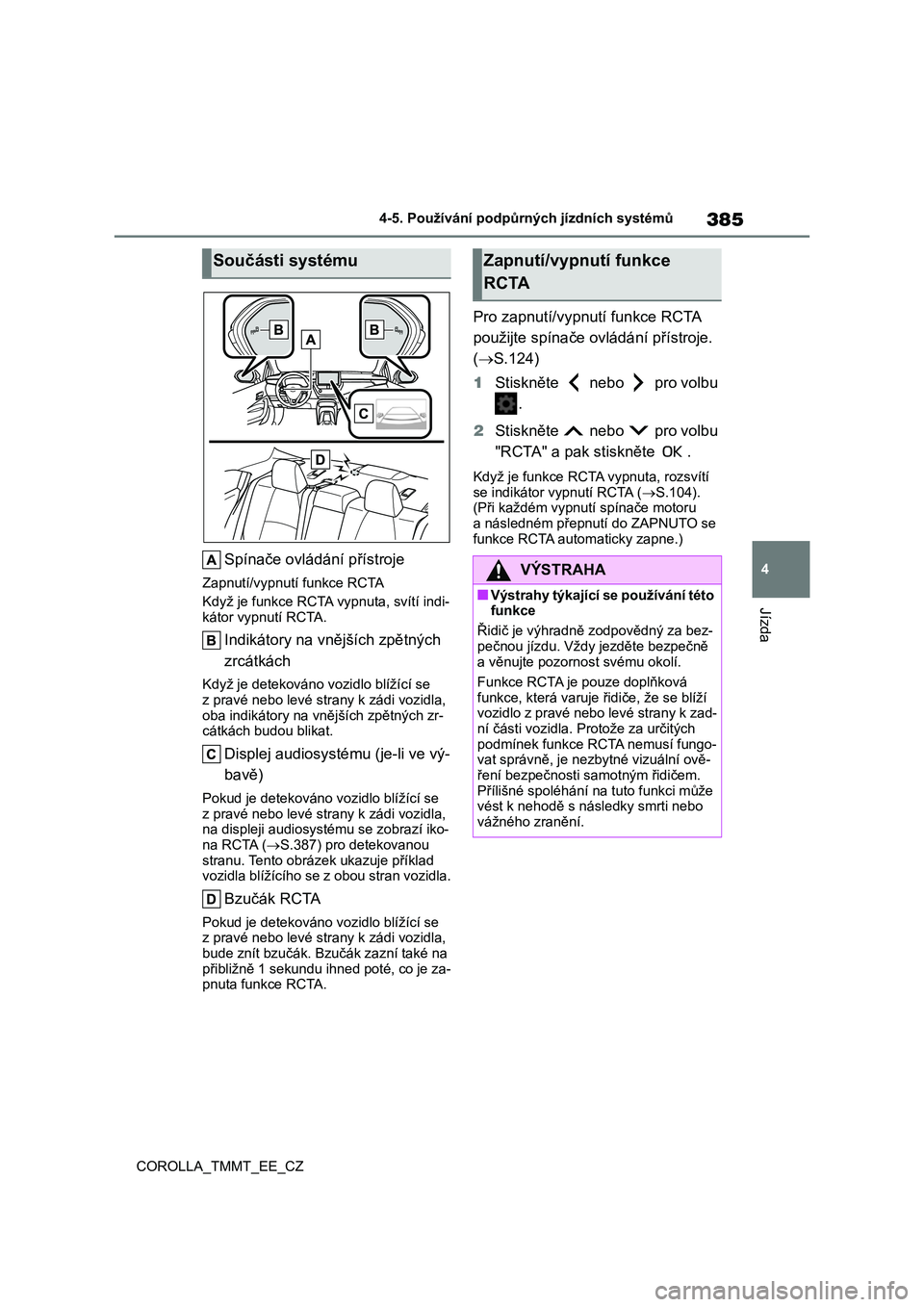

385
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ
Spínače ovládání přístroje
Zapnutí/vypnutí funkce RCTA
Když je funkce RCTA vypnuta, svítí indi-
kátor vypnutí RCTA.
Indikátory na vn ějších zpětných
zrcátkách
Když je detekováno v ozidlo blížící se
z pravé nebo levé str any k zádi vozidla, oba indikátory na vnějších zpětných zr-
cátkách budou blikat.
Displej audiosystému (je-li ve vý-
bavě)
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
na displeji audiosyst ému se zobrazí iko- na RCTA ( S.387) pro detekovanou
stranu. Tento obrázek ukazuje příklad
vozidla blížícího se z obou stran vozidla.
Bzučák RCTA
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla, bude znít bzučák. Bzučák zazní také na
přibližně 1 sekundu ihned poté, co je za-
pnuta funkce RCTA.
Pro zapnutí/vypnutí funkce RCTA
použijte spínače ov ládání přístroje.
( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte .
Když je funkce RCTA vypnuta, rozsvítí
se indikátor vypnutí RCTA ( S.104). (Při každém vypnutí spínače motoru
a následném přepnutí do ZAPNUTO se
funkce RCTA automaticky zapne.)
Součásti systému Zapnutí/vypnutí funkce
RCTA
VÝSTRAHA
■Výstrahy týkající se používání této funkce
Řidič je výhradně zodpovědný za bez-
pečnou jízdu. Vždy jezděte bezpečně a věnujte pozorno st svému okolí.
Funkce RCTA je pouze doplňková
funkce, která varuje ř idiče, že se blíží vozidlo z pravé nebo levé strany k zad-
ní části vozidla. Protože za určitých
podmínek funkce RCTA nemusí fungo- vat správně, je nezbytné vizuální ově-
ření bezpečnosti samotným řidičem.
Přílišné spoléhání na tuto funkci může vést k nehodě s ná sledky smrti nebo
vážného zranění.

3864-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ

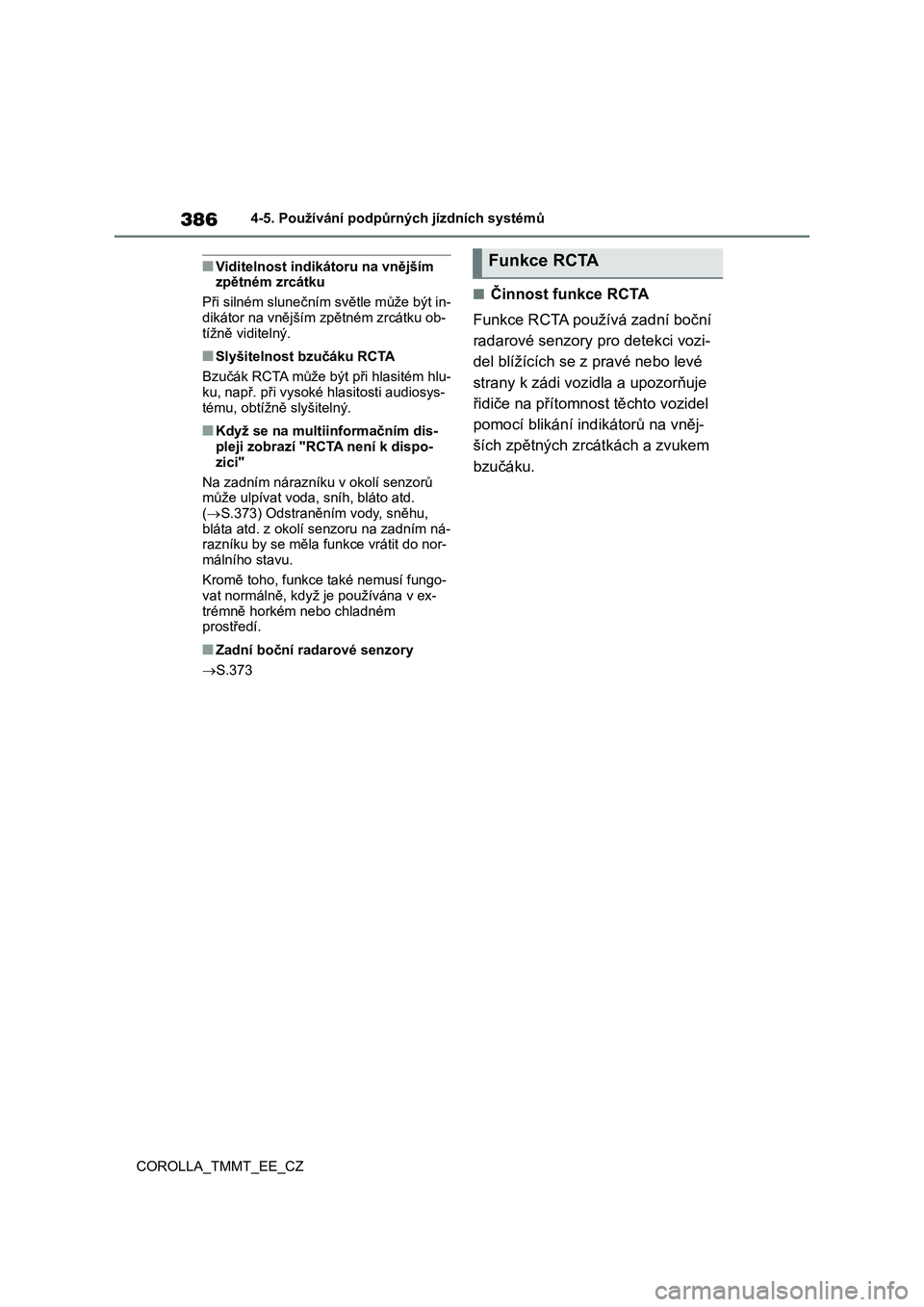

■Viditelnost indikátoru na vnějším
zpětném zrcátku
Při silném slunečním světle může být in-
dikátor na vnějším zpětném zrcátku ob-
tížně viditelný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasitém hlu-
ku, např. při vysoké hlasitosti audiosys-
tému, obtížně slyšitelný.
■Když se na multiinformačním dis-
pleji zobrazí "RCTA není k dispo-
zici"
Na zadním nárazníku v okolí senzorů
může ulpívat voda, sníh, bláto atd.
(S.373) Odstraněním vody, sněhu,
bláta atd. z okolí senzoru na zadním ná-
razníku by se měla funkce vrátit do nor-
málního stavu.
Kromě toho, funkce také nemusí fungo-
vat normálně, když je používána v ex-
trémně horkém nebo chladném
prostředí.
■Zadní boční radarové senzory
S.373
■Činnost funkce RCTA
Funkce RCTA používá zadní boční
radarové senzory pro detekci vozi-
del blížících se z pravé nebo levé
strany k zádi vozidla a upozorňuje
řidiče na přítomnost těchto vozidel
pomocí blikání indikátorů na vněj-
ších zpětných zrcátkách a zvukem
bzučáku.
Funkce RCTA

387
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA_TMMT_EE_CZ

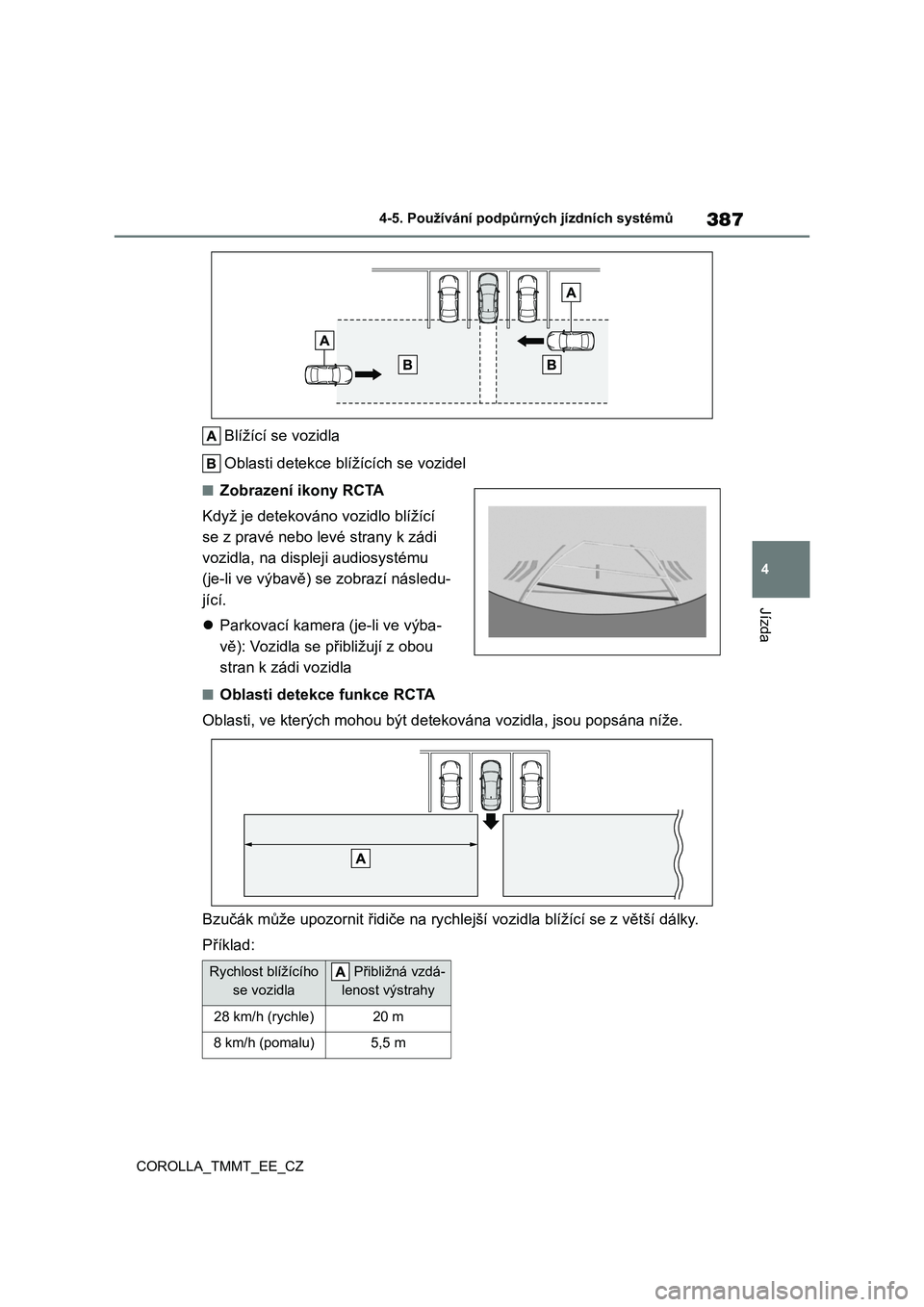

Blížící se vozidla
Oblasti detekce blí žících se vozidel
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící
se z pravé nebo le vé strany k zádi
vozidla, na displeji audiosystému
(je-li ve výbavě) se zobrazí následu-
jící.
 Parkovací kamera (je-li ve výba-
vě): Vozidla se přibližují z obou
stran k zádi vozidla
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Bzučák může upozornit řidiče na rychlejší vozidla blížící se z větší dálky.
Příklad:
Rychlost blížícího
se vozidla
Přibližná vzdá-
lenost výstrahy
28 km/h (rychle)20 m
8 km/h (pomalu)5,5 m

3884-5. Používání podpůrných jízdních systémů
COROLLA_TMMT_EE_CZ

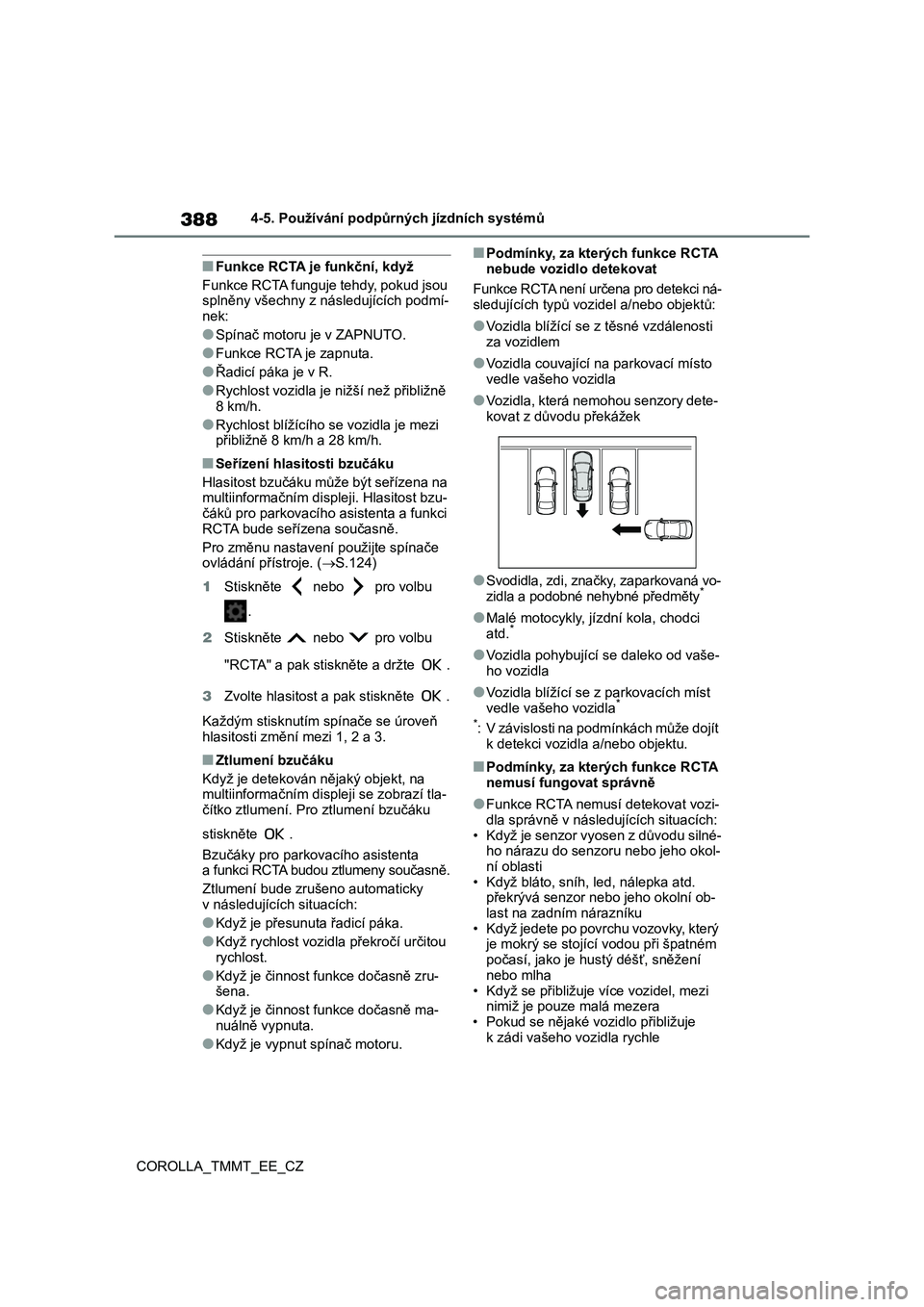

■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou splněny všechny z následujících podmí-
nek:
●Spínač motoru je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Řadicí páka je v R.
●Rychlost vozidla je nižší než přibližně
8 km/h.
●Rychlost blíží cího se vozidla je mezi přibližně 8 km/h a 28 km/h.
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na
multiinformačním displeji. Hlasitost bzu-
čáků pro parkovacího asistenta a funkci RCTA bude seřízena současně.
Pro změnu nastavení použijte spínače
ovládání přístroje. ( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte .
Každým stisknutím spínače se úroveň
hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním displeji se zobrazí tla- čítko ztlumení. Pro ztlumení bzučáku
stiskněte .
Bzučáky pro parkovacího asistenta a funkci RCTA budou ztlumeny současně.
Ztlumení bude zrušeno automaticky
v následujících situacích:
●Když je přesunuta řadicí páka.
●Když rychlost vozidla překročí určitou
rychlost.
●Když je činnost funkce dočasně zru- šena.
●Když je činnost funkce dočasně ma-
nuálně vypnuta.
●Když je vypnut spínač motoru.
■Podmínky, za kterých funkce RCTA
nebude vozidlo detekovat
Funkce RCTA není určena pro detekci ná-
sledujících typů vozidel a/nebo objektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory dete-
kovat z důvodu překážek
●Svodidla, zdi, znač ky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
*: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
■Podmínky, za kterých funkce RCTA
nemusí fungovat správně
●Funkce RCTA nemusí detekovat vozi-
dla správně v následujících situacích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzor u nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd. překrývá senzor nebo jeho okolní ob-
last na zadním nárazníku
• Když jedete po povrchu vozovky, který je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi nimiž je pouze malá mezera
• Pokud se nějaké vozidlo přibližuje
k zádi vašeho vozidla rychle
