TOYOTA COROLLA 2021 Návod na použití (in Czech)

569
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ

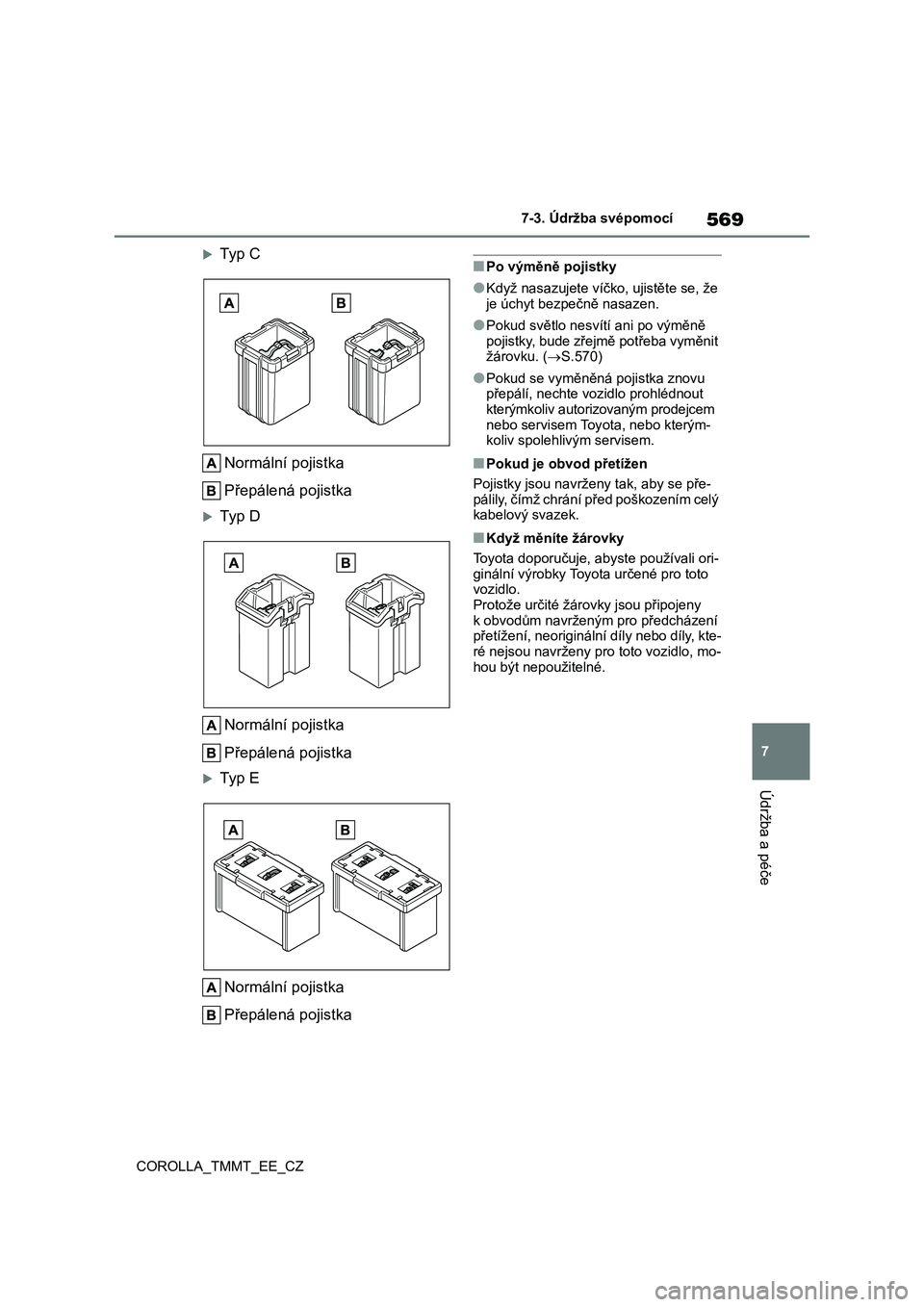

Ty p C
Normální pojistka
Přepálená pojistka
Ty p D
Normální pojistka
Přepálená pojistka
Ty p E
Normální pojistka
Přepálená pojistka
■Po výměně pojistky
●Když nasazujete víčko, ujistěte se, že
je úchyt bezpečně nasazen.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit žárovku. ( S.570)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout
kterýmkoliv autoriz ovaným prodejcem
nebo servisem Toy ota, nebo kterým- koliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrže ny tak, aby se pře-
pálily, čímž chrání před poškozením celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali ori-
ginální výrobky Toyota určené pro toto vozidlo.
Protože určité žár ovky jsou připojeny
k obvodům navrženým pro předcházení přetížení, neoriginální díly nebo díly, kte-
ré nejsou navrženy pro toto vozidlo, mo-
hou být nepoužitelné.

5707-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ
Zjistěte wattový výkon žárovky, kte-
rá má být vyměněna. ( S.652)

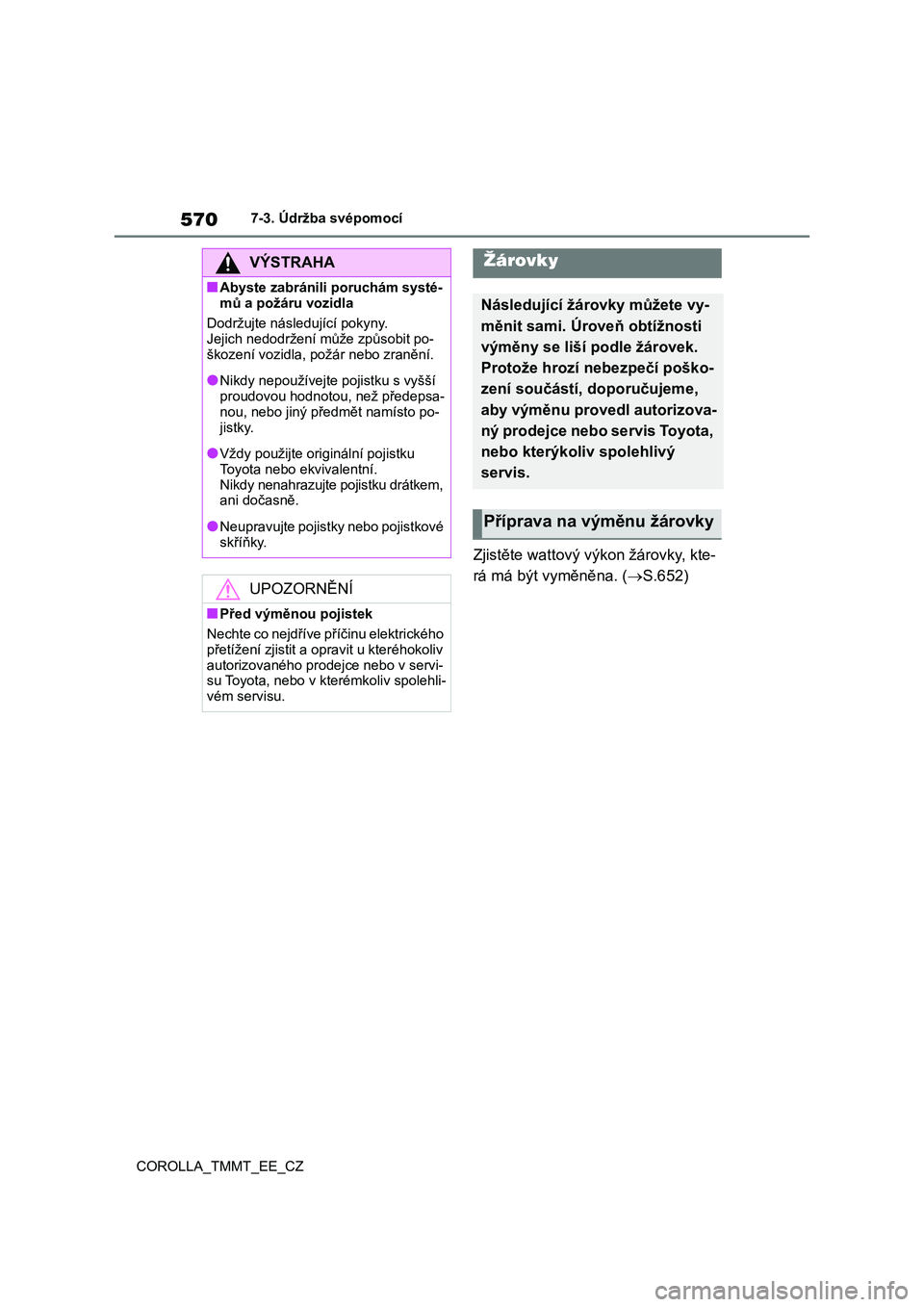

VÝSTRAHA
■Abyste zabránili poruchám systé-
mů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší
proudovou hodnotou, než předepsa-
nou, nebo jiný př edmět namísto po-
jistky.
●Vždy použijte originální pojistku
Toyota nebo e kvivalentní. Nikdy nenahrazujte pojistku drátkem,
ani dočasně.
●Neupravujte pojistky nebo pojistkové
skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrického
přetížení zjistit a opravit u kteréhokoliv autorizovaného prodejce nebo v servi-
su Toyota, nebo v kterémkoliv spolehli-
vém servisu.
Žárovky
Následující žárovky můžete vy-
měnit sami. Úro veň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí poško-
zení součástí, doporučujeme,
aby výměnu provedl autorizova-
ný prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky

571
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ

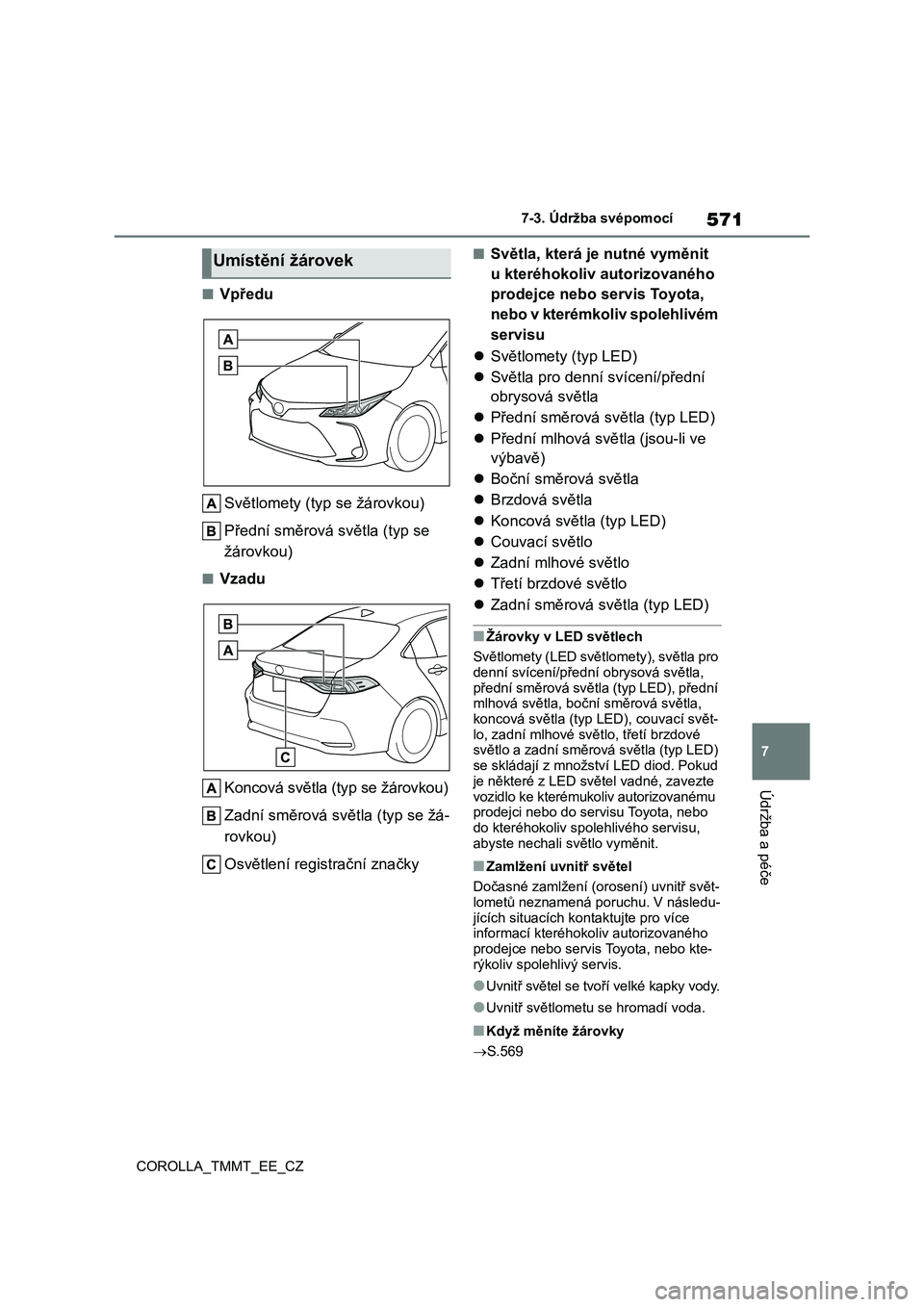

■Vpředu
Světlomety (typ se žárovkou)
Přední směrová světla (typ se
žárovkou)
■Vzadu
Koncová světla (typ se žárovkou)
Zadní směrová světla (typ se žá-
rovkou)
Osvětlení registrační značky
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémkoliv spolehlivém
servisu
 Světlomety (typ LED)
 Světla pro denní svícení/přední
obrysová světla
 Přední směrová světla (typ LED)
 Přední mlhová světla (jsou-li ve
výbavě)
 Boční směrová světla
 Brzdová světla
 Koncová světla (typ LED)
 Couvací světlo
 Zadní mlhové světlo
 Třetí brzdové světlo
 Zadní směrová světla (typ LED)
■Žárovky v LED světlech
Světlomety (LED světlomety), světla pro
denní svícení/přední obrysová světla,
přední směrová světla (typ LED), přední mlhová světla, boční směrová světla,
koncová světla (typ LED), couvací svět-
lo, zadní mlhové světlo, třetí brzdové světlo a zadní směrová světla (typ LED)
se skládají z množst ví LED diod. Pokud
je některé z LED světel vadné, zavezte
vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Toyota, nebo
do kteréhokoliv spolehlivého servisu,
abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svět-
lometů neznamená poruchu. V následu-
jících situacích kon taktujte pro více informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
●Uvnitř světel se tvoř í velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
 S.569
Umístění žárovek

5727-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ

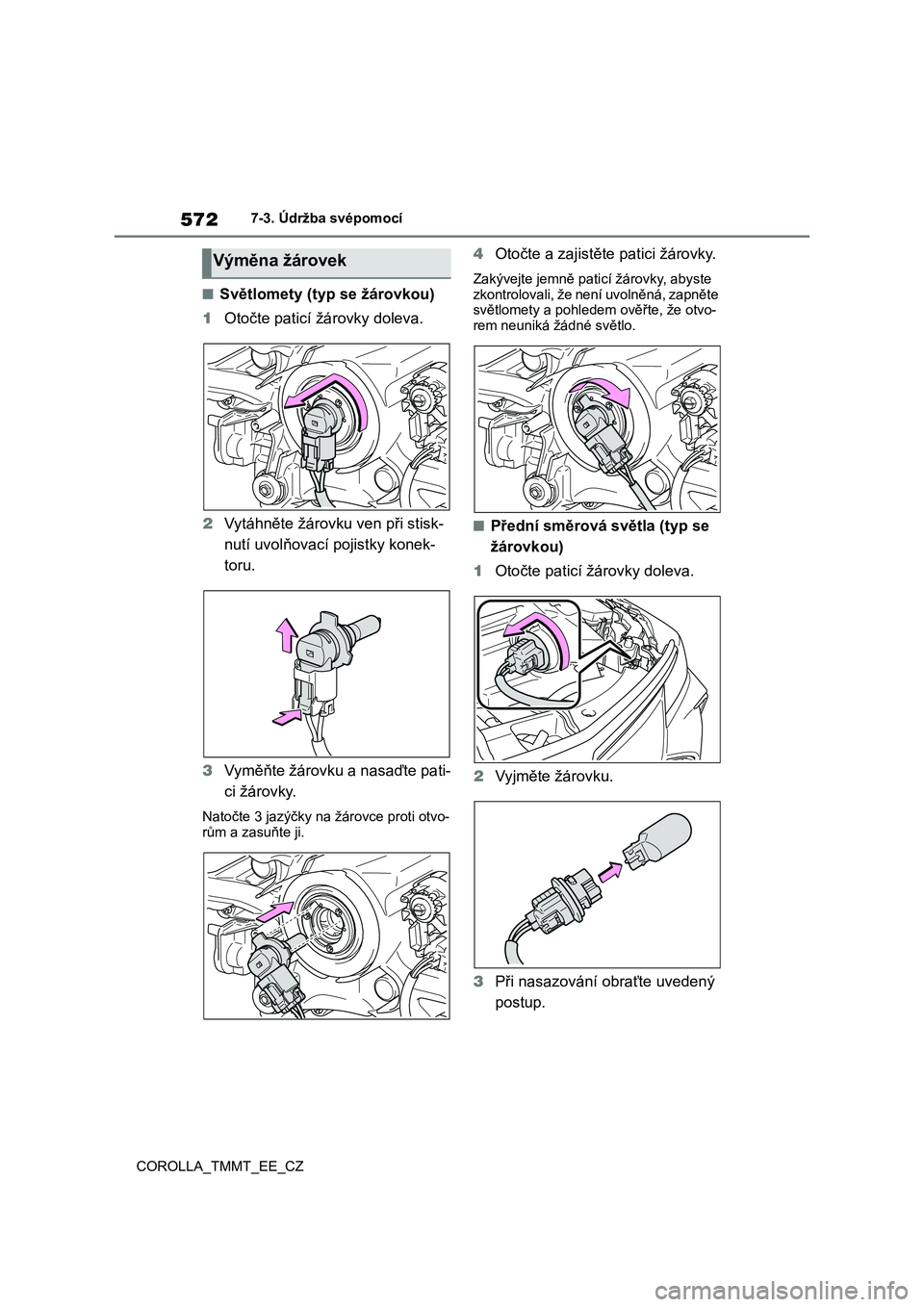

■Světlomety (typ se žárovkou)
1 Otočte paticí žárovky doleva.
2 Vytáhněte žárovku ven při stisk-
nutí uvolňovací pojistky konek-
toru.
3 Vyměňte žárovku a nasaďte pati-
ci žárovky.
Natočte 3 jazýčky na žárovce proti otvo-
rům a zasuňte ji.
4 Otočte a zajistěte patici žárovky.
Zakývejte jemně paticí žárovky, abyste
zkontrolovali, že není uvolněná, zapněte světlomety a pohledem ověřte, že otvo-
rem neuniká žádné světlo.
■Přední směrová světla (typ se
žárovkou)
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Při nasazování obraťte uvedený
postup.
Výměna žárovek

573
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ

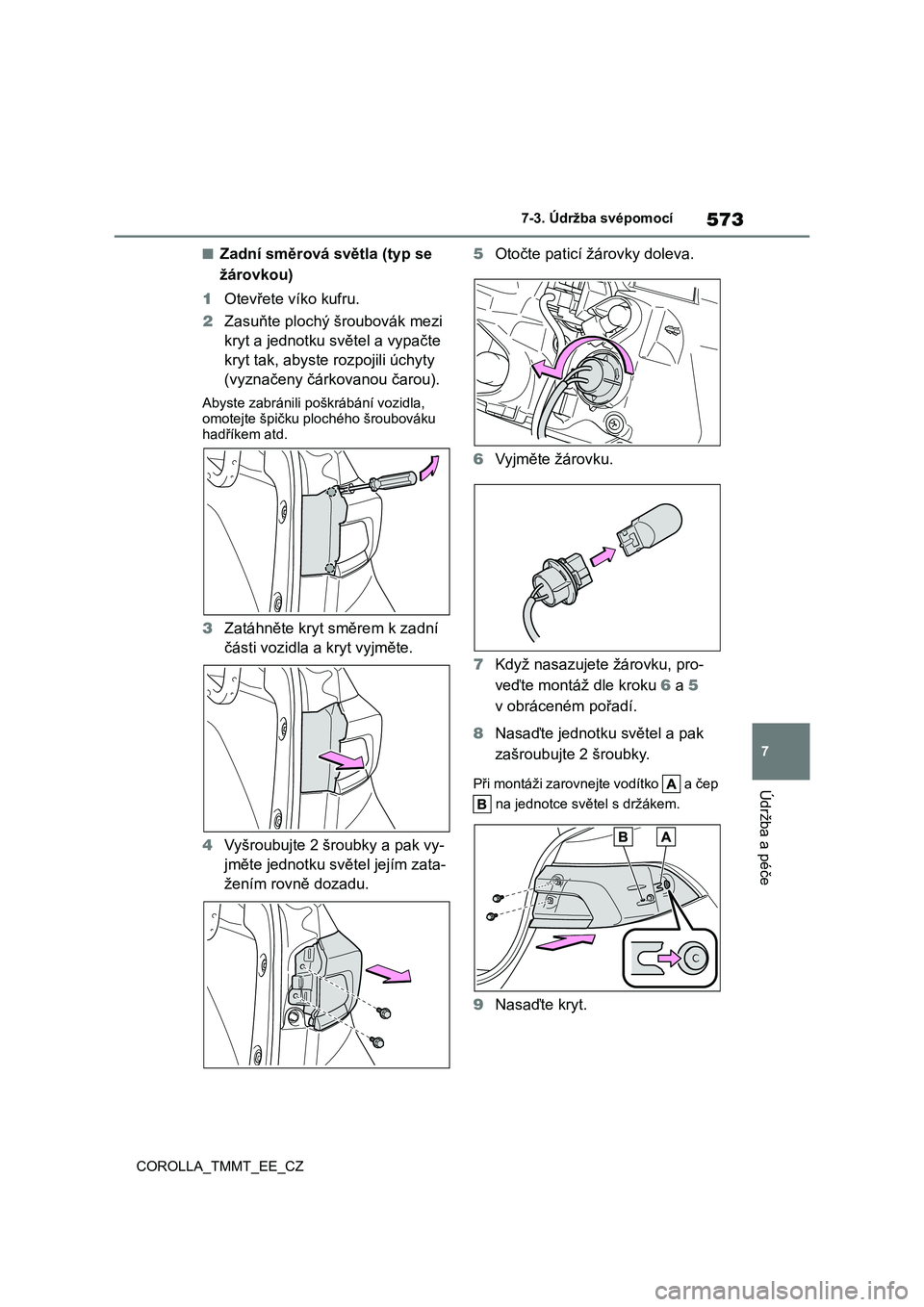

■Zadní směrová světla (typ se
žárovkou)
1 Otevřete víko kufru.
2 Zasuňte plochý šroubovák mezi
kryt a jednotku světel a vypačte
kryt tak, abyste rozpojili úchyty
(vyznačeny čárkovanou čarou).
Abyste zabránili poškrábání vozidla,
omotejte špičku plochého šroubováku
hadříkem atd.
3 Zatáhněte kryt směrem k zadní
části vozidla a kryt vyjměte.
4 Vyšroubujte 2 šroubky a pak vy-
jměte jednotku svě tel jejím zata-
žením rovně dozadu.
5 Otočte paticí žárovky doleva.
6 Vyjměte žárovku.
7 Když nasazujete žárovku, pro-
veďte montáž dle kroku 6 a 5
v obráceném pořadí.
8 Nasaďte jednotku světel a pak
zašroubujte 2 šroubky.
Při montáži zarovnejte vodítko a čep
na jednotce světel s držákem.
9 Nasaďte kryt.

5747-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ

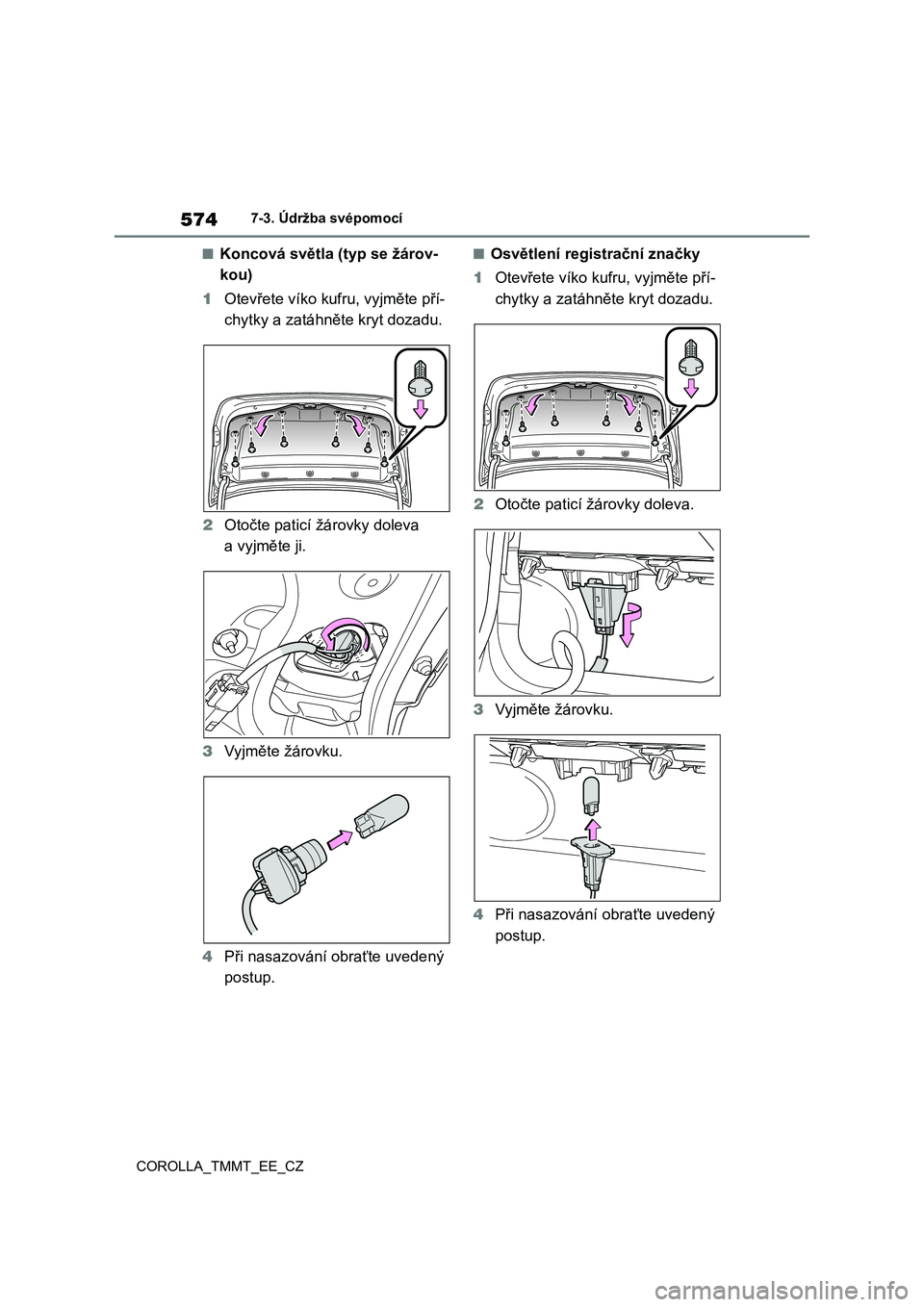

■Koncová světla (typ se žárov-
kou)
1 Otevřete víko kufru, vyjměte pří-
chytky a zatáhněte kryt dozadu.
2 Otočte paticí žárovky doleva
a vyjměte ji.
3 Vyjměte žárovku.
4 Při nasazování obraťte uvedený
postup.
■Osvětlení registrační značky
1 Otevřete víko kufru, vyjměte pří-
chytky a zatáhněte kryt dozadu.
2 Otočte paticí žárovky doleva.
3 Vyjměte žárovku.
4 Při nasazování obraťte uvedený
postup.

575
7
7-3. Údržba svépomocí
Údržba a péče
COROLLA_TMMT_EE_CZ

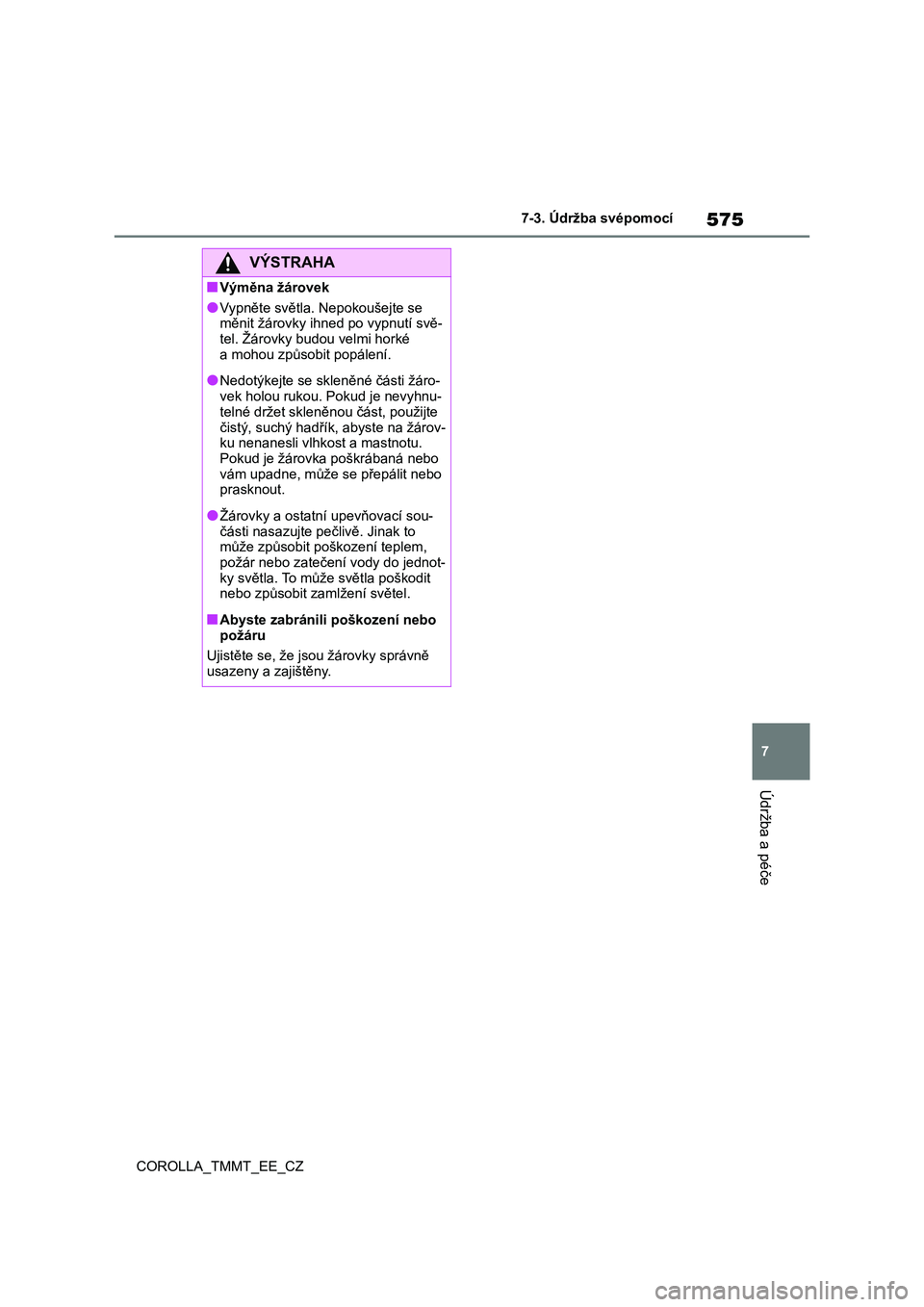

VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se
měnit žárovky ihned po vypnutí svě- tel. Žárovky budou velmi horké
a mohou způsobit popálení.
●Nedotýkejte se skl eněné části žáro-
vek holou rukou. Pokud je nevyhnu-
telné držet skleněn ou část, použijte
čistý, suchý hadřík , abyste na žárov- ku nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo
vám upadne, může se přepálit nebo prasknout.
●Žárovky a ostatní upevňovací sou-části nasazujte peč livě. Jinak to
může způsobit poškození teplem,
požár nebo zatečení vody do jednot- ky světla. To může světla poškodit
nebo způsobit zamlžení světel.
■Abyste zabránili poškození nebo
požáru
Ujistěte se, že jsou žárovky správně usazeny a zajištěny.

5767-3. Údržba svépomocí
COROLLA_TMMT_EE_CZ

8
577

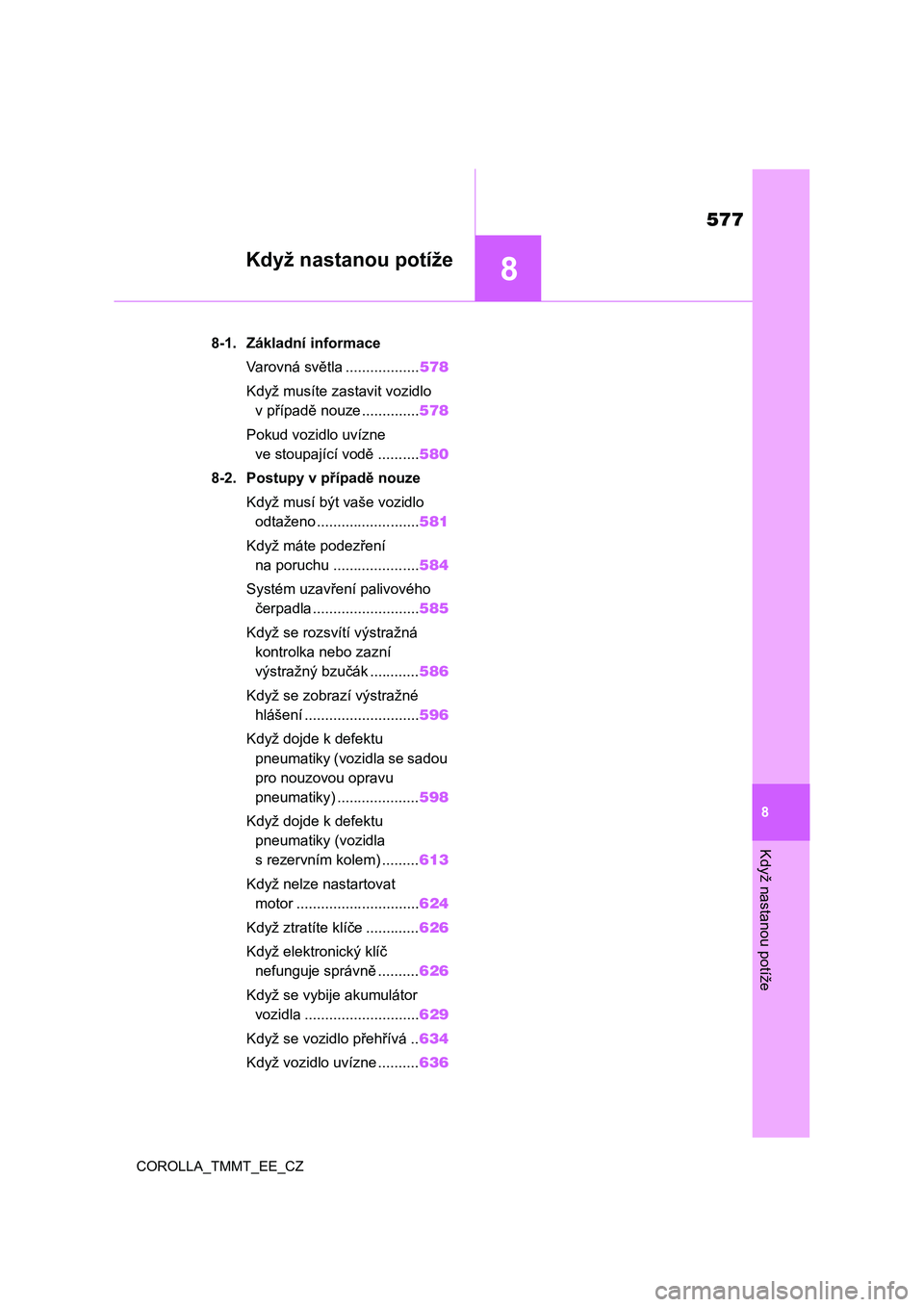

Když nastanou potíže
8
COROLLA_TMMT_EE_CZ
Když nastanou potíže
.8-1. Základní informace
Varovná světla ..................578
Když musíte zastavit vozidlo
v případě nouze ..............578
Pokud vozidlo uvízne
ve stoupající vodě ..........580
8-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo .........................581
Když máte podezření
na poruchu .....................584
Systém uzavření palivového
čerpadla ..........................585
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............586
Když se zobrazí výstražné
hlášení ............................596
Když dojde k defektu
pneumatiky (vozidla se sadou
pro nouzovou opravu
pneumatiky) ....................598
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem) .........613
Když nelze nastartovat
motor ..............................624
Když ztratíte klíče .............626
Když elektronický klíč
nefunguje správně ..........626
Když se vybije akumulátor
vozidla ............................629
Když se vozidlo přehřívá ..634
Když vozidlo uvízne ..........636

5788-1. Základní informace
COROLLA_TMMT_EE_CZ

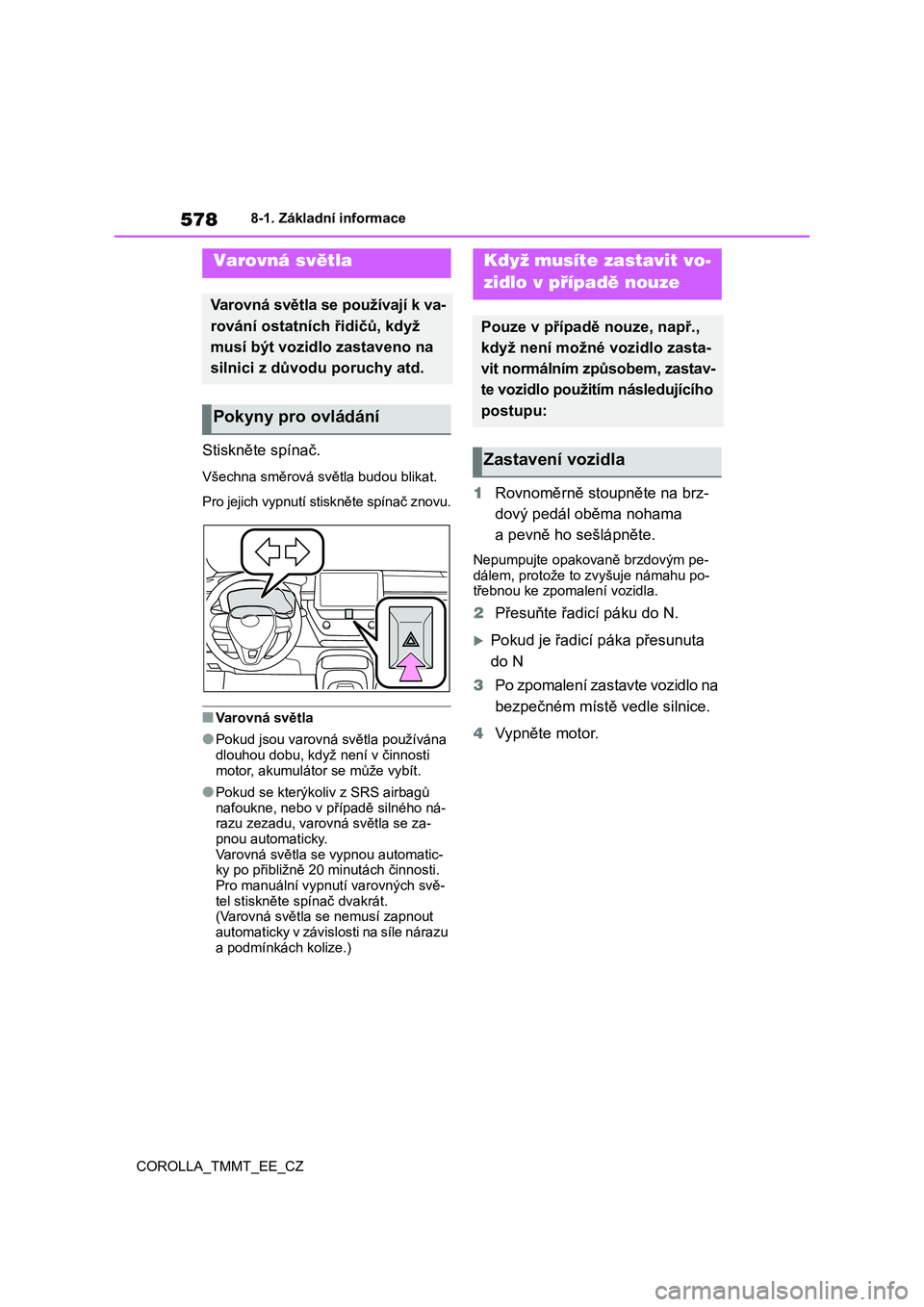

8-1.Základní informace
Stiskněte spínač.
Všechna směrová svě tla budou blikat.
Pro jejich vypnutí stiskněte spínač znovu.
■Varovná světla
●Pokud jsou varovná světla používána
dlouhou dobu, když není v činnosti
motor, akumuláto r se může vybít.
●Pokud se kterýkoliv z SRS airbagů
nafoukne, nebo v př ípadě silného ná- razu zezadu, varovná světla se za-
pnou automaticky.
Varovná světla se vypnou automatic- ky po přibližně 20 minutách činnosti.
Pro manuální vypnutí varovných svě-
tel stiskněte spínač dvakrát.
(Varovná světla se nemusí zapnout automaticky v závisl osti na síle nárazu
a podmínkách kolize.)
1 Rovnoměrně stoupněte na brz-
dový pedál oběma nohama
a pevně ho sešlápněte.
Nepumpujte opakovan ě brzdovým pe- dálem, proto že to zvyšuje námahu po-
třebnou ke zpomalení vozidla.
2 Přesuňte řadicí páku do N.
Pokud je řadicí páka přesunuta
do N
3 Po zpomalení zastavte vozidlo na
bezpečném místě vedle silnice.
4 Vypněte motor.
Varovná světla
Varovná světla se používají k va-
rování ostatních řidičů, když
musí být vozidlo zastaveno na
silnici z důvodu poruchy atd.
Pokyny pro ovládání
Když musíte zastavit vo-
zidlo v případě nouze
Pouze v případě nouze, např.,
když není možné vozidlo zasta-
vit normálním způsobem, zastav-
te vozidlo použitím následujícího
postupu:
Zastavení vozidla
