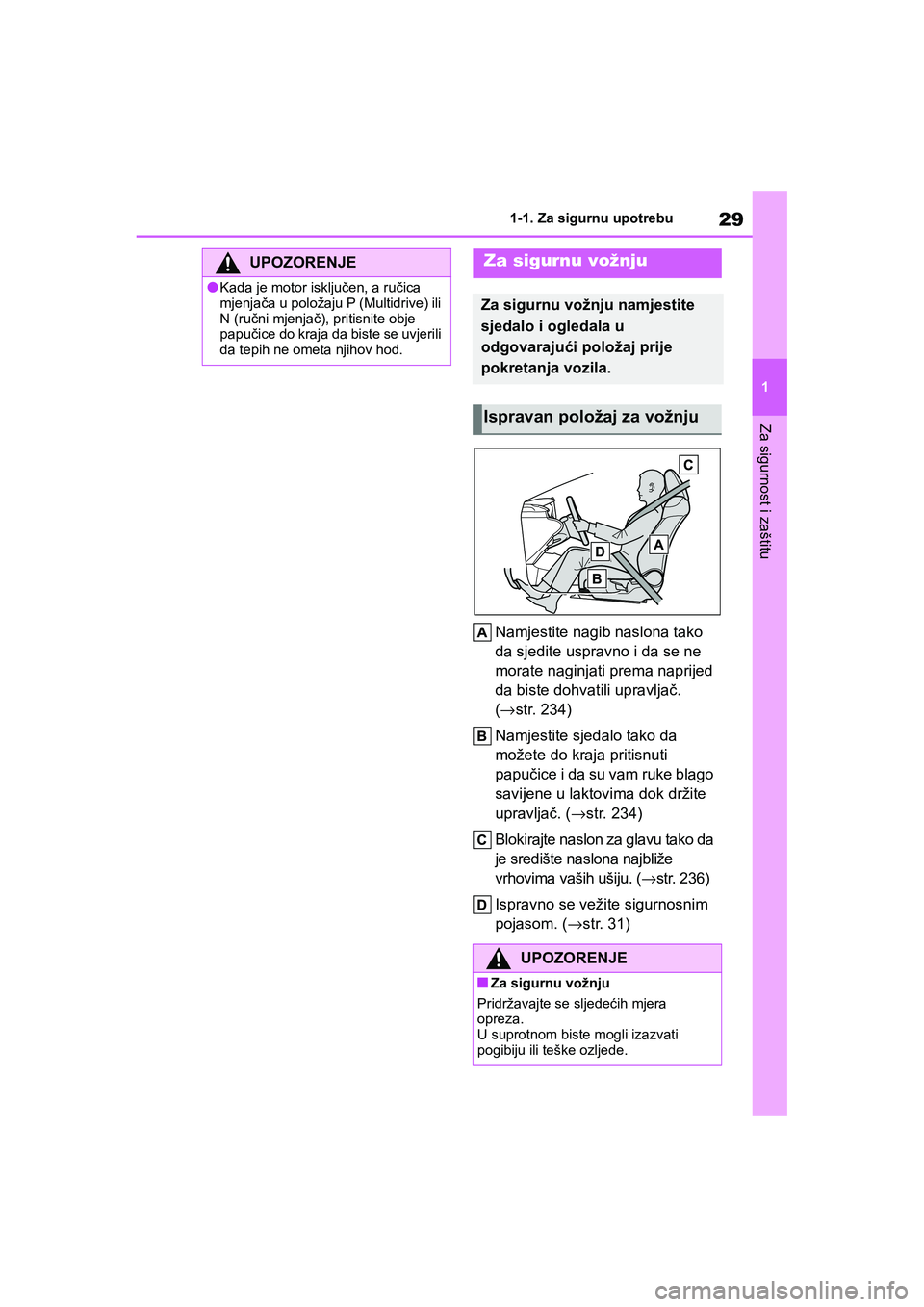

29
1 1-1. Za sigurnu upotrebu
Za sigurnost i zaštitu
COROLLA_TMMT_EE
Namjestite nagib naslona tako
da sjedite uspravno i da se ne
morate naginjati prema naprijed
da biste dohvatili upravljač.
(→str. 234)
Namjestite sjedalo tako da
možete do kraja pritisnuti
papučice i da su vam ruke blago
savijene u laktovima dok držite
upravljač. (→str. 234)
Blokirajte naslon za glavu tako da
je središte naslona najbliže
vrhovima vaših ušiju. (→str. 236)
Ispravno se vežite sigurnosnim
pojasom. (→str. 31)
UPOZORENJE
●Kada je motor isključen, a ručica
mjenjača u položaju P (Multidrive) ili
N (ručni mjenjač), pritisnite obje
papučice do kraja da biste se uvjerili
da tepih ne ometa njihov hod.
Za sigurnu vožnju
Za sigurnu vožnju namjestite
sjedalo i ogledala u
odgovarajući položaj prije
pokretanja vozila.
Ispravan položaj za vožnju
UPOZORENJE
■Za sigurnu vožnju
Pridržavajte se sljedećih mjera
opreza.
U suprotnom biste mogli izazvati
pogibiju ili teške ozljede.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 29 Thursday, January 7, 2021 1:15 PM

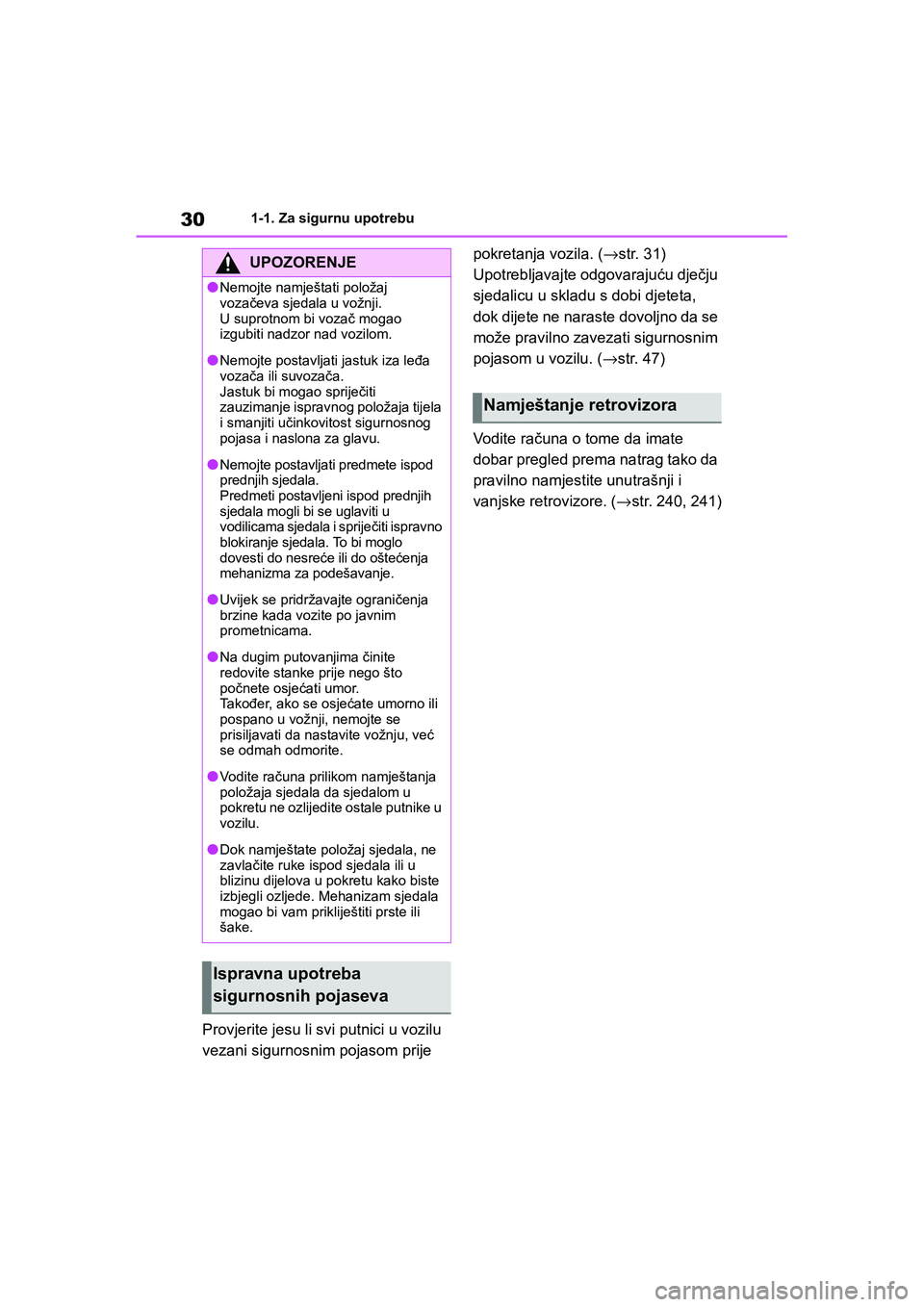

301-1. Za sigurnu upotrebu
COROLLA_TMMT_EE
Provjerite jesu li svi putnici u vozilu
vezani sigurnosnim pojasom prije pokretanja vozila. (→str. 31)
Upotrebljavajte odgovarajuću dječju
sjedalicu u skladu s dobi djeteta,
dok dijete ne naraste dovoljno da se
može pravilno zavezati sigurnosnim
pojasom u vozilu. (→str. 47)
Vo d i t e r ačuna o tome da imate
dobar pregled prema natrag tako da
pravilno namjestite unutrašnji i
vanjske retrovizore. (→str. 240, 241)
UPOZORENJE
●Nemojte namještati položaj
vozačeva sjedala u vožnji.
U suprotnom bi vozač mogao
izgubiti nadzor nad vozilom.
●Nemojte postavljati jastuk iza leđa
vozača ili suvozača.
Jastuk bi mogao spriječiti
zauzimanje ispravnog položaja tijela
i smanjiti učinkovitost sigurnosnog
pojasa i naslona za glavu.
●Nemojte postavljati predmete ispod
prednjih sjedala.
Predmeti postavljeni ispod prednjih
sjedala mogli bi se uglaviti u
vodilicama sjedala i spriječiti ispravno
blokiranje sjedala. To bi moglo
dovesti do nesreće ili do oštećenja
mehanizma za podešavanje.
●Uvijek se pridržavajte ograničenja
brzine kada vozite po javnim
prometnicama.
●Na dugim putovanjima činite
redovite stanke prije nego što
počnete osjećati umor.
Ta k ođer, ako se osjećate umorno ili
pospano u vožnji, nemojte se
prisiljavati da nastavite vožnju, već
se odmah odmorite.
●Vo d i t e r ačuna prilikom namještanja
položaja sjedala da sjedalom u
pokretu ne ozlijedite ostale putnike u
vozilu.
●Dok namještate položaj sjedala, ne
zavlačite ruke ispod sjedala ili u
blizinu dijelova u pokretu kako biste
izbjegli ozljede. Mehanizam sjedala
mogao bi vam prikliještiti prste ili
šake.
Ispravna upotreba
sigurnosnih pojaseva
Namještanje retrovizora
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 30 Thursday, January 7, 2021 1:15 PM

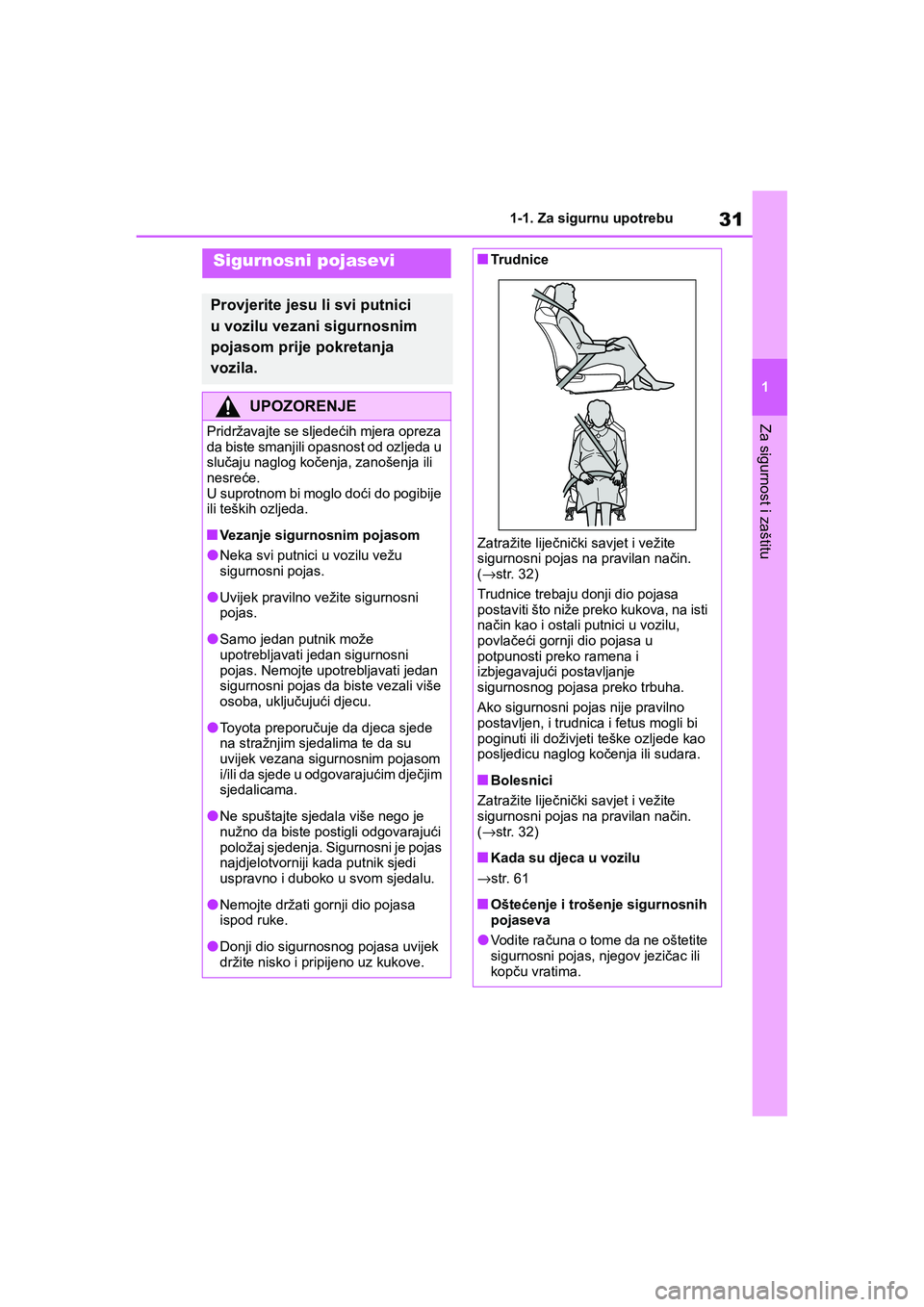

31
1 1-1. Za sigurnu upotrebu
Za sigurnost i zaštitu
COROLLA_TMMT_EE
Sigurnosni pojasevi
Provjerite jesu li svi putnici
u vozilu vezani sigurnosnim
pojasom prije pokretanja
vozila.
UPOZORENJE
Pridržavajte se sljedećih mjera opreza
da biste smanjili opasnost od ozljeda u
slučaju naglog kočenja, zanošenja ili
nesreće.
U suprotnom bi moglo doći do pogibije
ili teških ozljeda.
■Vezanje sigurnosnim pojasom
●Neka svi putnici u vozilu vežu
sigurnosni pojas.
●Uvijek pravilno vežite sigurnosni
pojas.
●Samo jedan putnik može
upotrebljavati jedan sigurnosni
pojas. Nemojte upotrebljavati jedan
sigurnosni pojas da biste vezali više
osoba, uključujući djecu.
●Toyota preporučuje da djeca sjede
na stražnjim sjedalima te da su
uvijek vezana sigurnosnim pojasom
i/ili da sjede u odgovarajućim dječjim
sjedalicama.
●Ne spuštajte sjedala više nego je
nužno da biste postigli odgovarajući
položaj sjedenja. Sigurnosni je pojas
najdjelotvorniji kada putnik sjedi
uspravno i duboko u svom sjedalu.
●Nemojte držati gornji dio pojasa
ispod ruke.
●Donji dio sigurnosnog pojasa uvijek
držite nisko i pripijeno uz kukove.
■Trudnice
Zatražite liječnički savjet i vežite
sigurnosni pojas na pravilan način.
(→str. 32)
Trudnice trebaju donji dio pojasa
postaviti što niže preko kukova, na isti
način kao i ostali putnici u vozilu,
povlačeći gornji dio pojasa u
potpunosti preko ramena i
izbjegavajući postavljanje
sigurnosnog pojasa preko trbuha.
Ako sigurnosni pojas nije pravilno
postavljen, i trudnica i fetus mogli bi
poginuti ili doživjeti teške ozljede kao
posljedicu naglog kočenja ili sudara.
■Bolesnici
Zatražite liječnički savjet i vežite
sigurnosni pojas na pravilan način.
(→str. 32)
■Kada su djeca u vozilu
→str. 61
■Oštećenje i trošenje sigurnosnih
pojaseva
●Vodite računa o tome da ne oštetite
sigurnosni pojas, njegov jezičac ili
kopču vratima.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 31 Thursday, January 7, 2021 1:15 PM

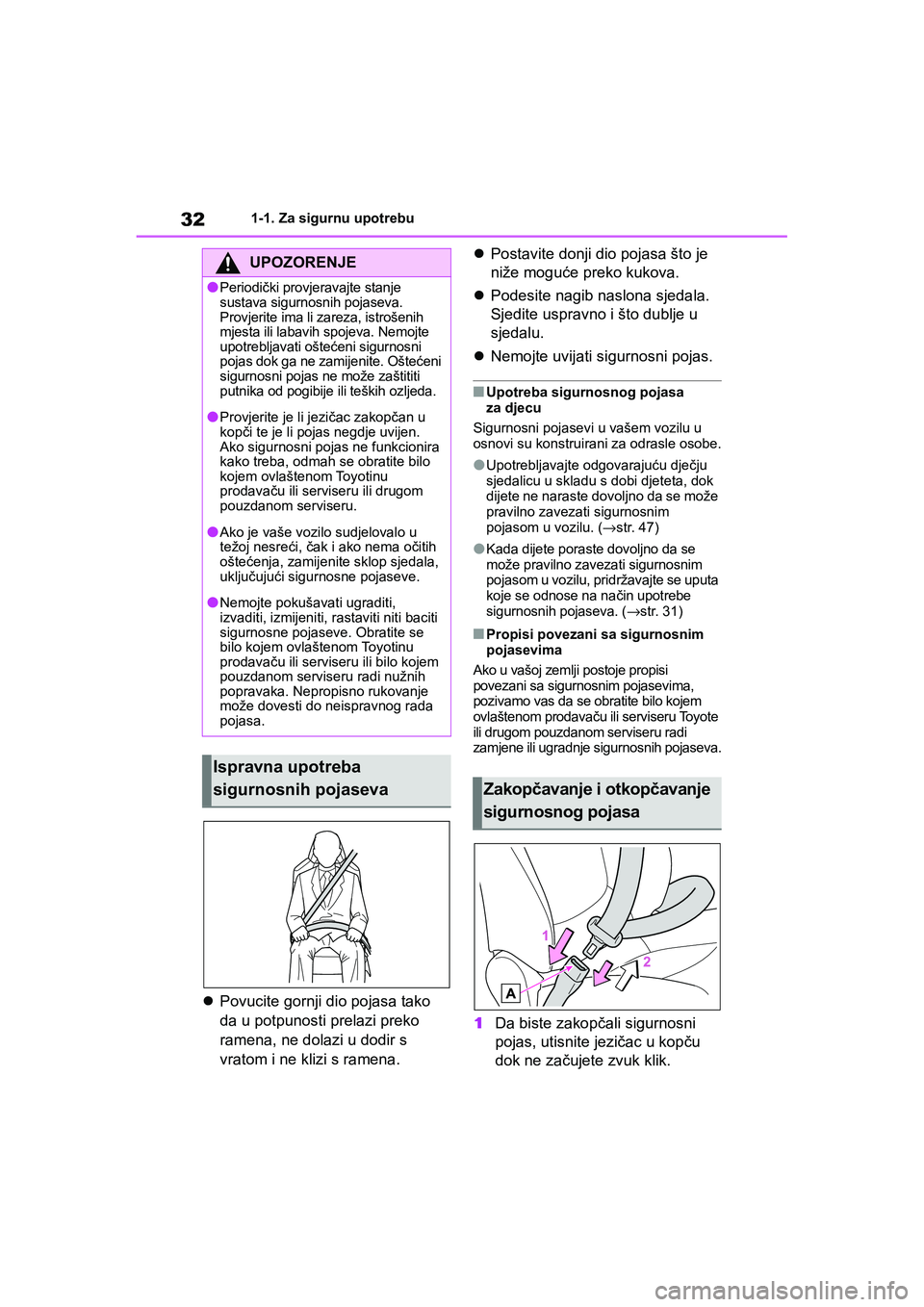

321-1. Za sigurnu upotrebu
COROLLA_TMMT_EE
Povucite gornji dio pojasa tako
da u potpunosti prelazi preko
ramena, ne dolazi u dodir s
vratom i ne klizi s ramena.Postavite donji dio pojasa što je
niže moguće preko kukova.
Podesite nagib naslona sjedala.
Sjedite uspravno i što dublje u
sjedalu.
Nemojte uvijati sigurnosni pojas.
■Upotreba sigurnosnog pojasa
za djecu
Sigurnosni pojasevi u vašem vozilu u
osnovi su konstruirani za odrasle osobe.
●Upotrebljavajte odgovarajuću dječju
sjedalicu u skladu s dobi djeteta, dok
dijete ne naraste dovoljno da se može
pravilno zavezati sigurnosnim
pojasom u vozilu. (→str. 47)
●Kada dijete poraste dovoljno da se
može pravilno zavezati sigurnosnim
pojasom u vozilu, pridržavajte se uputa
koje se odnose na način upotrebe
sigurnosnih pojaseva. (→str. 31)
■Propisi povezani sa sigurnosnim
pojasevima
Ako u vašoj zemlji postoje propisi
povezani sa sigurnosnim pojasevima,
pozivamo vas da se obratite bilo kojem
ovlaštenom prodavaču ili serviseru Toyote
ili drugom pouzdanom serviseru radi
zamjene ili ugradnje sigurnosnih pojaseva.
1Da biste zakopčali sigurnosni
pojas, utisnite jezičac u kopču
dok ne začujete zvuk klik.
UPOZORENJE
●Periodički provjeravajte stanje
sustava sigurnosnih pojaseva.
Provjerite ima li zareza, istrošenih
mjesta ili labavih spojeva. Nemojte
upotrebljavati oštećeni sigurnosni
pojas dok ga ne zamijenite. Oštećeni
sigurnosni pojas ne može zaštititi
putnika od pogibije ili teških ozljeda.
●Provjerite je li jezičac zakopčan u
kopči te je li pojas negdje uvijen.
Ako sigurnosni pojas ne funkcionira
kako treba, odmah se obratite bilo
kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili drugom
pouzdanom serviseru.
●Ako je vaše vozilo sudjelovalo u
težoj nesreći, čak i ako nema očitih
oštećenja, zamijenite sklop sjedala,
uključujući sigurnosne pojaseve.
●Nemojte pokušavati ugraditi,
izvaditi, izmijeniti, rastaviti niti baciti
sigurnosne pojaseve. Obratite se
bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru radi nužnih
popravaka. Nepropisno rukovanje
može dovesti do neispravnog rada
pojasa.
Ispravna upotreba
sigurnosnih pojaseva
Zakopčavanje i otkopčavanje
sigurnosnog pojasa
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 32 Thursday, January 7, 2021 1:15 PM

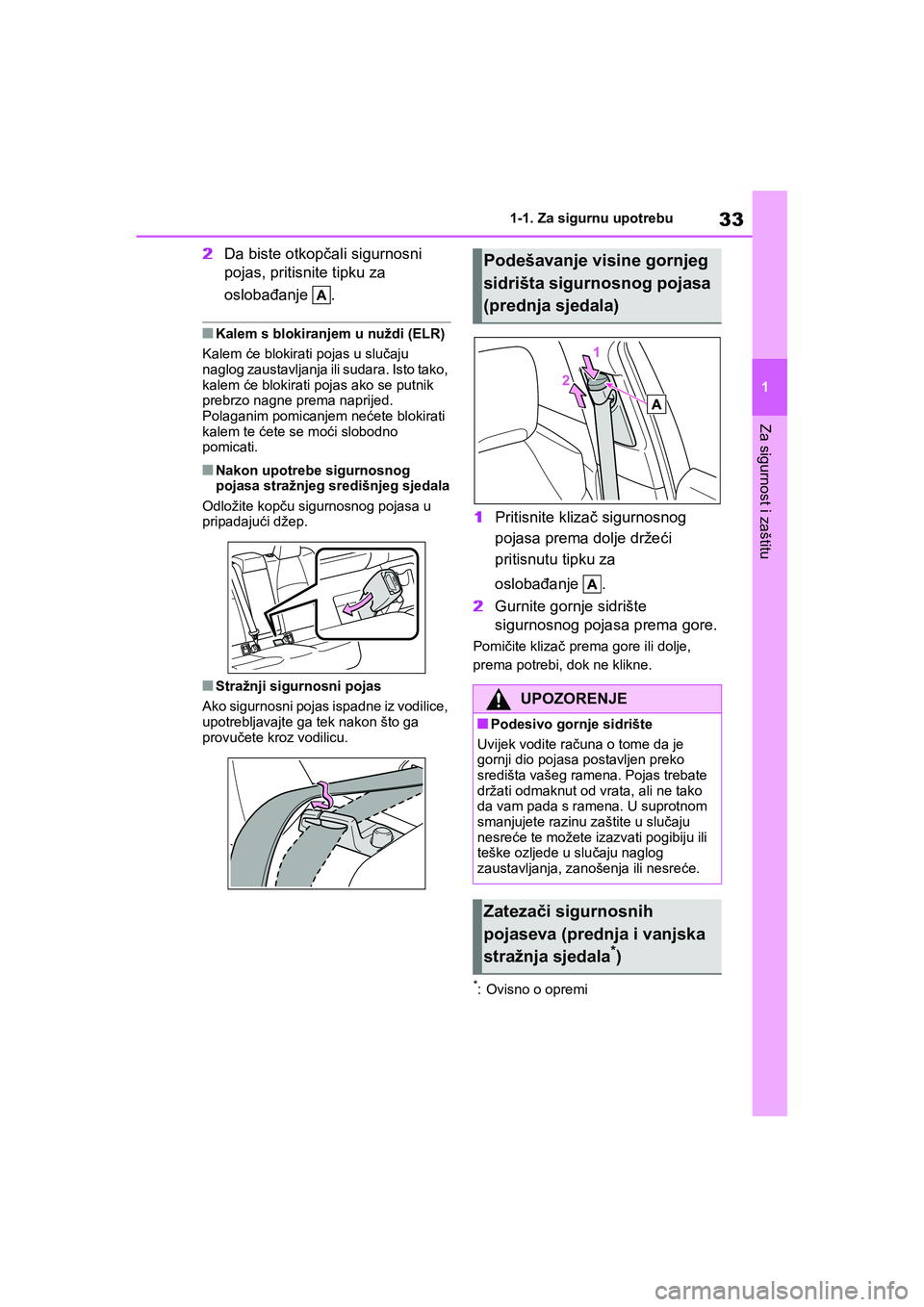

33
1 1-1. Za sigurnu upotrebu
Za sigurnost i zaštitu
COROLLA_TMMT_EE
2Da biste otkopčali sigurnosni
pojas, pritisnite tipku za
oslobađanje .
■Kalem s blokiranjem u nuždi (ELR)
Kalem će blokirati pojas u slučaju
naglog zaustavljanja ili sudara. Isto tako,
kalem će blokirati pojas ako se putnik
prebrzo nagne prema naprijed.
Polaganim pomicanjem nećete blokirati
kalem te ćete se moći slobodno
pomicati.
■Nakon upotrebe sigurnosnog
pojasa stražnjeg središnjeg sjedala
Odložite kopču sigurnosnog pojasa u
pripadajući džep.
■Stražnji sigurnosni pojas
Ako sigurnosni pojas ispadne iz vodilice,
upotrebljavajte ga tek nakon što ga
provučete kroz vodilicu.
1Pritisnite klizač sigurnosnog
pojasa prema dolje držeći
pritisnutu tipku za
oslobađanje .
2Gurnite gornje sidrište
sigurnosnog pojasa prema gore.
Pomičite klizač prema gore ili dolje,
prema potrebi, dok ne klikne.
*: Ovisno o opremi
Podešavanje visine gornjeg
sidrišta sigurnosnog pojasa
(prednja sjedala)
UPOZORENJE
■Podesivo gornje sidrište
Uvijek vodite računa o tome da je
gornji dio pojasa postavljen preko
središta vašeg ramena. Pojas trebate
držati odmaknut od vrata, ali ne tako
da vam pada s ramena. U suprotnom
smanjujete razinu zaštite u slučaju
nesreće te možete izazvati pogibiju ili
teške ozljede u slučaju naglog
zaustavljanja, zanošenja ili nesreće.
Zatezači sigurnosnih
pojaseva (prednja i vanjska
stražnja sjedala
*)
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 33 Thursday, January 7, 2021 1:15 PM

341-1. Za sigurnu upotrebu
COROLLA_TMMT_EE
Vozila bez prednjih bočnih
zračnih jastuka
Zatezači pridonose brzom
zadržavanju putnika sigurnosnim
pojasom na način da zatežu
sigurnosni pojas kada je vozilo
izloženo određenim vrstama težih
čelnih sudara.
Zatezači se neće uključiti u slučaju
manjeg čelnog sudara, bočnog sudara,
sudara straga ili prevrtanja.
Vozila s prednjim bočnim
zračnim jastucima
Zatezači pridonose brzom
zadržavanju putnika sigurnosnim
pojasom na način da zatežu
sigurnosni pojas kada je vozilo
izloženo određenim vrstama težih
čelnih ili bočnih sudara.
Zatezači se neće uključiti u slučaju
manjeg čelnog ili bočnog sudara,
sudara straga ili prevrtanja.
■Zamjena sigurnosnog pojasa
nakon što se uključio zatezač
Ako vozilo sudjeluje u višestrukom
sudaru, zatezači će se uključiti prilikom
prvog sudara, ali ne i prilikom drugog ni
narednih sudara.
UPOZORENJE
■Zatezači sigurnosnih pojaseva
Ako su se zatezači uključili, upalit će
se upozoravajuće svjetlo za zračne
jastuke. U tom slučaju sigurnosni
pojas više nije moguće upotrebljavati i
nužno ga je zamijeniti kod bilo kojeg
ovlaštenog Toyotina prodavača ili
servisera ili drugog pouzdanog
servisera.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 34 Thursday, January 7, 2021 1:15 PM

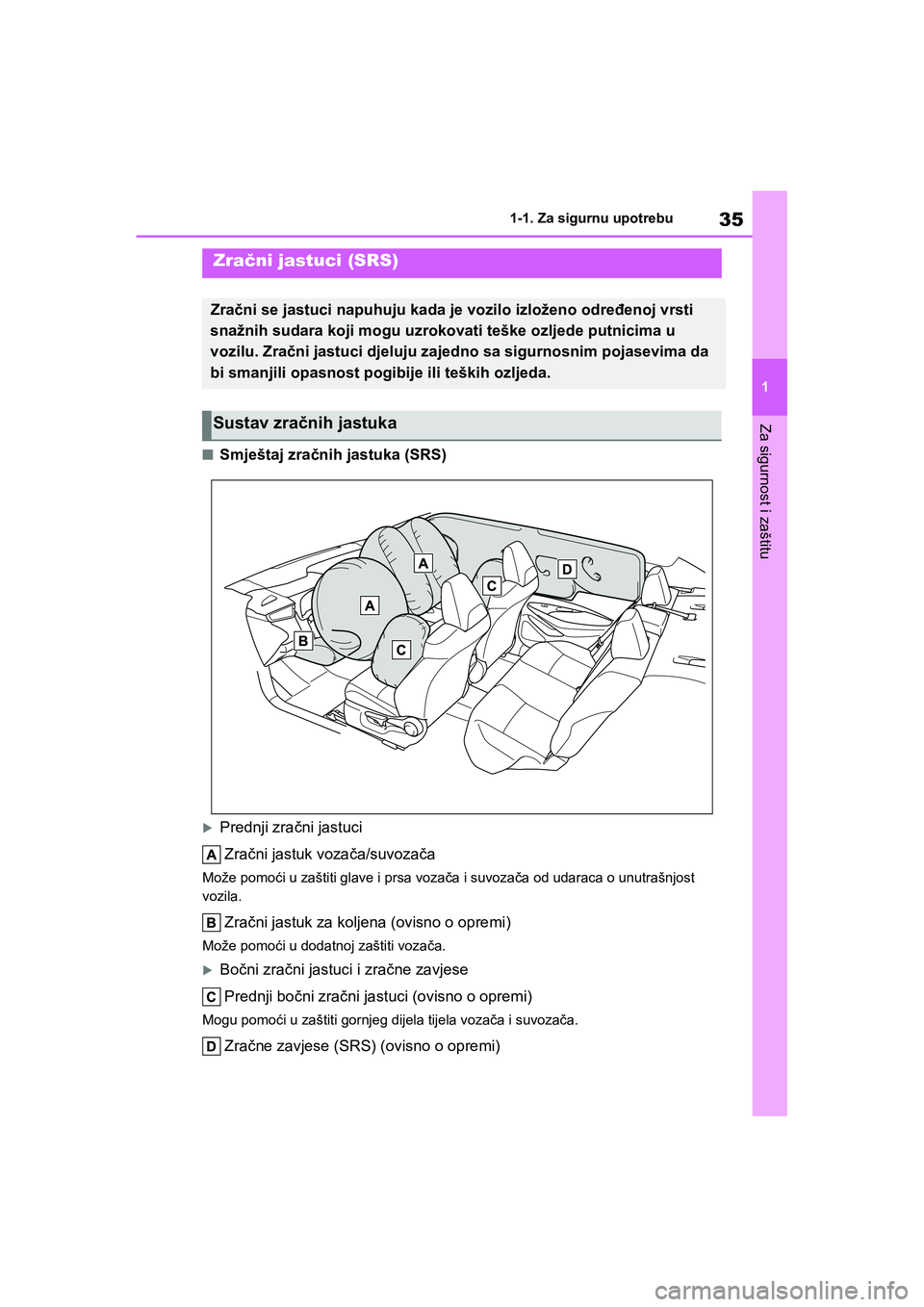

35
1 1-1. Za sigurnu upotrebu
Za sigurnost i zaštitu
COROLLA_TMMT_EE
■Smještaj zračnih jastuka (SRS)
Prednji zračni jastuci
Zračni jastuk vozača/suvozača
Može pomoći u zaštiti glave i prsa vozača i suvozača od udaraca o unutrašnjost
vozila.
Zračni jastuk za koljena (ovisno o opremi)
Može pomoći u dodatnoj zaštiti vozača.
Bočni zračni jastuci i zračne zavjese
Prednji bočni zračni jastuci (ovisno o opremi)
Mogu pomoći u zaštiti gornjeg dijela tijela vozača i suvozača.
Zračne zavjese (SRS) (ovisno o opremi)
Zračni jastuci (SRS)
Zračni se jastuci napuhuju kada je vozilo izloženo određenoj vrsti
snažnih sudara koji mogu uzrokovati teške ozljede putnicima u
vozilu. Zračni jastuci djeluju zajedno sa sigurnosnim pojasevima da
bi smanjili opasnost pogibije ili teških ozljeda.
Sustav zračnih jastuka
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 35 Thursday, January 7, 2021 1:15 PM

361-1. Za sigurnu upotrebu
COROLLA_TMMT_EEMogu pomoći u zaštiti prvenstveno glave putnika na vanjskim sjedalima

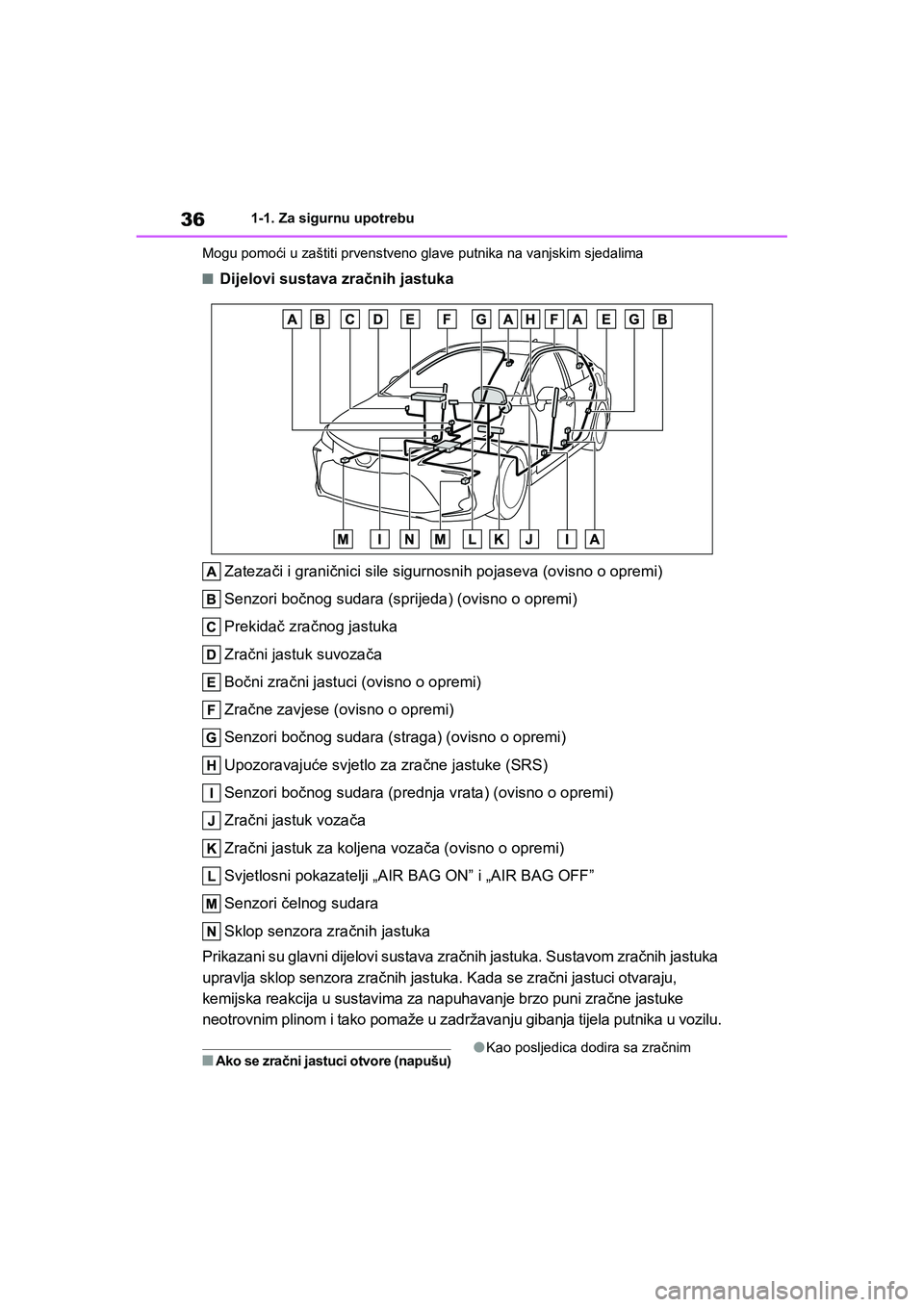

■Dijelovi sustava zračnih jastuka
Zatezači i graničnici sile sigurnosnih pojaseva (ovisno o opremi)
Senzori bočnog sudara (sprijeda) (ovisno o opremi)
Prekidač zračnog jastuka
Zračni jastuk suvozača
Bočni zračni jastuci (ovisno o opremi)
Zračne zavjese (ovisno o opremi)
Senzori bočnog sudara (straga) (ovisno o opremi)
Upozoravajuće svjetlo za zračne jastuke (SRS)
Senzori bočnog sudara (prednja vrata) (ovisno o opremi)
Zračni jastuk vozača
Zračni jastuk za koljena vozača (ovisno o opremi)
Svjetlosni pokazatelji „AIR BAG ON” i „AIR BAG OFF”
Senzori čelnog sudara
Sklop senzora zračnih jastuka
Prikazani su glavni dijelovi sustava zračnih jastuka. Sustavom zračnih jastuka
upravlja sklop senzora zračnih jastuka. Kada se zračni jastuci otvaraju,
kemijska reakcija u sustavima za napuhavanje brzo puni zračne jastuke
neotrovnim plinom i tako pomaže u zadržavanju gibanja tijela putnika u vozilu.
■Ako se zračni jastuci otvore (napušu)●Kao posljedica dodira sa zračnim
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 36 Thursday, January 7, 2021 1:15 PM

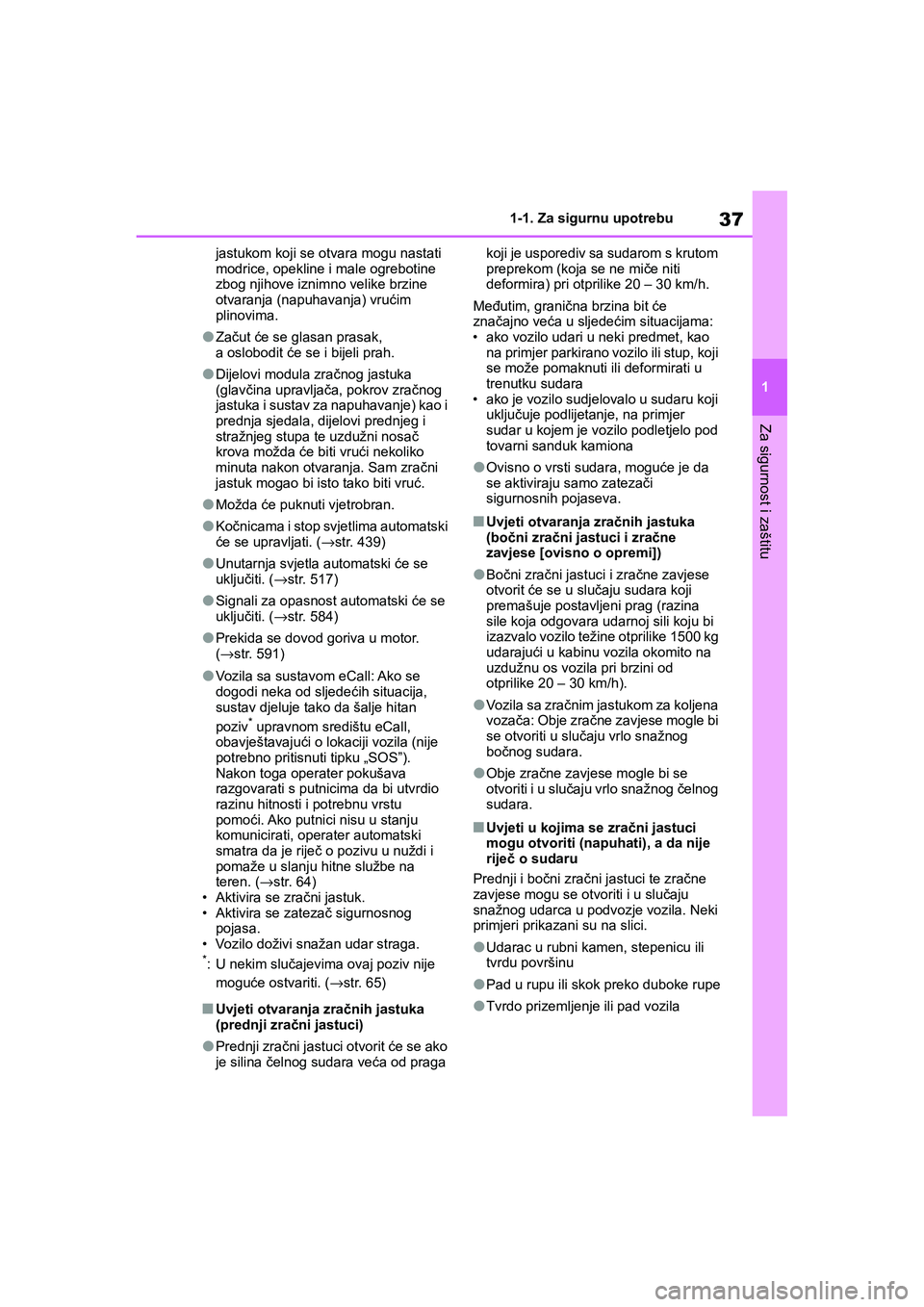

37
1 1-1. Za sigurnu upotrebu
Za sigurnost i zaštitu
COROLLA_TMMT_EEjastukom koji se otvara mogu nastati
modrice, opekline i male ogrebotine
zbog njihove iznimno velike brzine
otvaranja (napuhavanja) vrućim
plinovima.
●Začut će se glasan prasak,
a oslobodit će se i bijeli prah.
●Dijelovi modula zračnog jastuka
(glavčina upravljača, pokrov zračnog
jastuka i sustav za napuhavanje) kao i
prednja sjedala, dijelovi prednjeg i
stražnjeg stupa te uzdužni nosač
krova možda će biti vrući nekoliko
minuta nakon otvaranja. Sam zračni
jastuk mogao bi isto tako biti vruć.
●Možda će puknuti vjetrobran.
●Kočnicama i stop svjetlima automatski
će se upravljati. (→str. 439)
●Unutarnja svjetla automatski će se
uključiti. (→str. 517)
●Signali za opasnost automatski će se
uključiti. (→str. 584)
●Prekida se dovod goriva u motor.
(→str. 591)
●Vozila sa sustavom eCall: Ako se
dogodi neka od sljedećih situacija,
sustav djeluje tako da šalje hitan
poziv
* upravnom središtu eCall,
obavještavajući o lokaciji vozila (nije
potrebno pritisnuti tipku „SOS”).
Nakon toga operater pokušava
razgovarati s putnicima da bi utvrdio
razinu hitnosti i potrebnu vrstu
pomoći. Ako putnici nisu u stanju
komunicirati, operater automatski
smatra da je riječ o pozivu u nuždi i
pomaže u slanju hitne službe na
teren. (→str. 64)
• Aktivira se zračni jastuk.
• Aktivira se zatezač sigurnosnog
pojasa.
• Vozilo doživi snažan udar straga.
*: U nekim slučajevima ovaj poziv nije
moguće ostvariti. (→str. 65)
■Uvjeti otvaranja zračnih jastuka
(prednji zračni jastuci)
●Prednji zračni jastuci otvorit će se ako
je silina čelnog sudara veća od praga koji je usporediv sa sudarom s krutom
preprekom (koja se ne miče niti
deformira) pri otprilike 20 – 30 km/h.
Međutim, granična brzina bit će
značajno veća u sljedećim situacijama:
• ako vozilo udari u neki predmet, kao
na primjer parkirano vozilo ili stup, koji
se može pomaknuti ili deformirati u
trenutku sudara
• ako je vozilo sudjelovalo u sudaru koji
uključuje podlijetanje, na primjer
sudar u kojem je vozilo podletjelo pod
tovarni sanduk kamiona
●Ovisno o vrsti sudara, moguće je da
se aktiviraju samo zatezači
sigurnosnih pojaseva.
■Uvjeti otvaranja zračnih jastuka
(bočni zračni jastuci i zračne
zavjese [ovisno o opremi])
●Bočni zračni jastuci i zračne zavjese
otvorit će se u slučaju sudara koji
premašuje postavljeni prag (razina
sile koja odgovara udarnoj sili koju bi
izazvalo vozilo težine otprilike 1500 kg
udarajući u kabinu vozila okomito na
uzdužnu os vozila pri brzini od
otprilike 20 – 30 km/h).
●Vozila sa zračnim jastukom za koljena
vozača: Obje zračne zavjese mogle bi
se otvoriti u slučaju vrlo snažnog
bočnog sudara.
●Obje zračne zavjese mogle bi se
otvoriti i u slučaju vrlo snažnog čelnog
sudara.
■Uvjeti u kojima se zračni jastuci
mogu otvoriti (napuhati), a da nije
riječ o sudaru
Prednji i bočni zračni jastuci te zračne
zavjese mogu se otvoriti i u slučaju
snažnog udarca u podvozje vozila. Neki
primjeri prikazani su na slici.
●Udarac u rubni kamen, stepenicu ili
tvrdu površinu
●Pad u rupu ili skok preko duboke rupe
●Tvrdo prizemljenje ili pad vozila
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 37 Thursday, January 7, 2021 1:15 PM

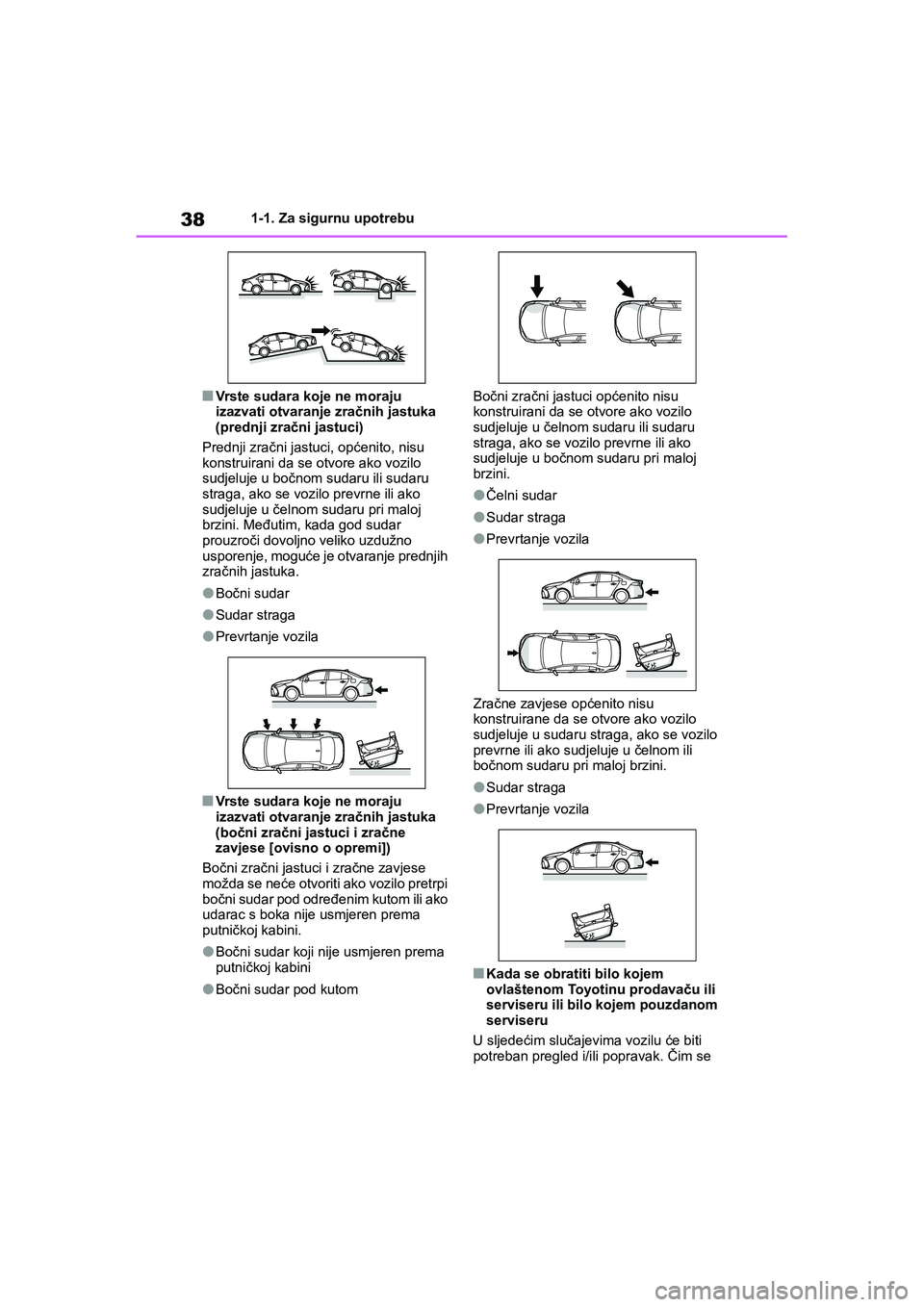

381-1. Za sigurnu upotrebu
COROLLA_TMMT_EE
■Vrste sudara koje ne moraju
izazvati otvaranje zračnih jastuka
(prednji zračni jastuci)
Prednji zračni jastuci, općenito, nisu
konstruirani da se otvore ako vozilo
sudjeluje u bočnom sudaru ili sudaru
straga, ako se vozilo prevrne ili ako
sudjeluje u čelnom sudaru pri maloj
brzini. Međutim, kada god sudar
prouzroči dovoljno veliko uzdužno
usporenje, moguće je otvaranje prednjih
zračnih jastuka.
●Bočni sudar
●Sudar straga
●Prevrtanje vozila
■Vrste sudara koje ne moraju
izazvati otvaranje zračnih jastuka
(bočni zračni jastuci i zračne
zavjese [ovisno o opremi])
Bočni zračni jastuci i zračne zavjese
možda se neće otvoriti ako vozilo pretrpi
bočni sudar pod određenim kutom ili ako
udarac s boka nije usmjeren prema
putničkoj kabini.
●Bočni sudar koji nije usmjeren prema
putničkoj kabini
●Bočni sudar pod kutomBočni zračni jastuci općenito nisu
konstruirani da se otvore ako vozilo
sudjeluje u čelnom sudaru ili sudaru
straga, ako se vozilo prevrne ili ako
sudjeluje u bočnom sudaru pri maloj
brzini.
●Čelni sudar
●Sudar straga
●Prevrtanje vozila
Zračne zavjese općenito nisu
konstruirane da se otvore ako vozilo
sudjeluje u sudaru straga, ako se vozilo
prevrne ili ako sudjeluje u čelnom ili
bočnom sudaru pri maloj brzini.
●Sudar straga
●Prevrtanje vozila
■Kada se obratiti bilo kojem
ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom
serviseru
U sljedećim slučajevima vozilu će biti
potreban pregled i/ili popravak. Čim se
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 38 Thursday, January 7, 2021 1:15 PM
