TOYOTA COROLLA 2022 Bruksanvisningar (in Swedish)

RCTA-funktionens detekteringsområden
De områden där fordon kan detekteras beskrivs nedan.
Summertonen kan varna föraren att
snabbare fordon längre bort närmar sig.
Exempel:
Hastighet för
fordonet som
närmar sigA
Ungefärlig
varselsträcka
56 km/tim (snabb) 40 m
8 km/tim (långsam) 5,5 m
RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
• Startknappen är i tändningsläge.
• RCTA-funktionen är aktiv.
• Växelspaken är i R.
• Körhastigheten är högst cirka
15 km/tim.
• Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 56 km/tim.
Justera summertonens ljudvolym
Summertonens ljudvolym kan justeras
på informationsdisplayen. Volymen för
summertonerna till Toyota
parkeringssensor och RCTA-funktionen
justeras samtidigt.
Använd kontrollerna på ratten för att
ändra inställningar. (→Sid. 86)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
”RCTA”, håll sedanintryckt.3. Välj ljudvolym och tryck sedan på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
Göra summertonen ljudlös
En knapp för dämpning av ljudet visas på
informationsdisplayen när ett föremål
detekteras. Tryck på
för att dämpa
summertonen. Summertonerna till
Toyota parkeringssensor och
RCTA-funktionen blir ljudlösa samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer:
• När växelspaken används.
• När körhastigheten överskrider en
viss hastighet.
• När funktionen tillfälligt stängs av.
• När funktionen stängs av manuellt.
• När startknappen trycks till avstängt
läge.
Förhållanden när systemet inte känner
av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
• Fordon som närmar sig rakt bakifrån
• Fordon som backar in på en
parkeringsplats bredvid din bil
• Fordon som sensorerna inte kan
känna av på grund av hinder
4.5 Använda körstödssystemen
219
4
Körning

• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Små motorcyklar, cyklar, fotgängare,
etc.*
• Fordon som kör bort från din bil
• Fordon som närmar sig från
parkeringsplatser bredvid din bil
*
• Avståndet mellan sensorn och
fordonet som närmar sig blir för kort
*Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller föremål.
Situationer där systemet eventuellt
inte fungerar korrekt
RCTA-funktionen detekterar eventuellt
inte fordon på rätt sätt i följande
situationer:
• Om sensorn är felriktad på grund av
att den eller den omgivande ytan har
fått en kraftig stöt
• När lera, snö, is eller en dekal etc
täcker sensorn eller den omgivande
ytan ovanför bakre stötfångaren
• Vid körning på väg med stillastående
vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med
endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög
fart
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog• Om bilen backas uppför en backe med
skarp förändring i stigning
• Om bilen backas ut från
parkeringsplats i skarp vinkel
• Vid körning med släp
• Om höjdskillnaden är väsentlig mellan
din bil och fordonet som kommer in i
avkänningsområdet
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
4.5 Använda körstödssystemen
220

• Medan du svänger under backning
• När ett fordon dyker upp i
avkänningsområdet
Situationer när systemet aktiveras
även om ingen sannolikhet för
kollision föreligger
Tillfällen när RCTA-funktionen
onödigtvis känner av ett fordon
och/eller föremål kan öka under följande
situationer:
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan• När avståndet är kort mellan din bil
och metallföremål, t.ex. räcke, vägg,
skylt eller parkerat fordon som kan
reflektera elektriska vågor mot bilens
bakparti.
• Om utrustning som kan skymma en
sensor monteras, t.ex. bogseringsögla,
stötfångarskydd (extra list etc.)
cykelhållare eller snöplog
• Om ett fordon passerar vid sidan av
din bil
• Om ett detekterat fordon svänger när
det närmar sig din bil
4.5 Använda körstödssystemen
221
4
Körning

• När det finns roterande föremål nära
din bil, t.ex. fläkten i en
luftkonditioneringsenhet.
• När vatten stänks eller sprutas mot
bakre stötfångaren, t.ex. från en
sprinkler.
• Rörliga föremål (flaggor, avgaser,
stora regndroppar eller snöflingor,
regnvatten på vägen etc.)
• Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
• Galler och rännstenar
• När en sensor eller området kring en
sensor är extremt varmt eller kallt
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats
• Om främre delen av bilen höjs eller
sänks på grund av lasten i bilen
4.5.11 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver. Om
systemet fastställer att sannolikheten av
en sammanstötning med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att bidra till
att undvika sammanstötningen eller
minska kollisionskraften.PKSB (Intelligent autobroms)
Intelligent autobroms (statiska föremål)
(i förekommande fall)
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en vägg,
inom detektionsområdet vid körning med
låg hastighet, eller vid backning.
(→Sid. 228)
Intelligent autobroms (korsande trafik
bakom bilen) (i förekommande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
detektionsområdet bakom bilen när den
backas. (→Sid. 231)
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
• Föraren är själv ansvarig för att bilen
framförs på säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
4.5 Använda körstödssystemen
222

VARNING!(Fortsättning)
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har modifierats, eller
om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Om bilen körs på ett sportigt sätt
eller i terräng
• Om däcken inte har korrekt lufttryck
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
punkteringsreparationssats används
OBSERVERA
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte
återgår till normalt skick efter en stunds
körning ska sensorerna och ytorna
omkring dem på stötfångarna rengöras.)Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
Den intelligenta autobromsen kan
aktiveras/inaktiveras på
informationsdisplayen.
Använd de rattmonterade kontrollerna
för att aktivera/inaktivera den
intelligenta autobromsen. (→Sid. 86)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att välja
och tryck sedan på.
När den intelligenta autobromsen är
avstängd tänds kontrollampan PKSB
OFF (→Sid. 75).
Välj
på informationsdisplayen,
välj
och därefter "On" för att slå
på systemet igen när det har varit
avstängt. Om systemet stängs av med
den här metoden kan det inte sättas
på igen genom att startknappen
trycks till avstängt läge och därefter
till tändningsläge.
Displayer och summertoner för
begränsning av hybridsystemets effekt
och bromsreglering

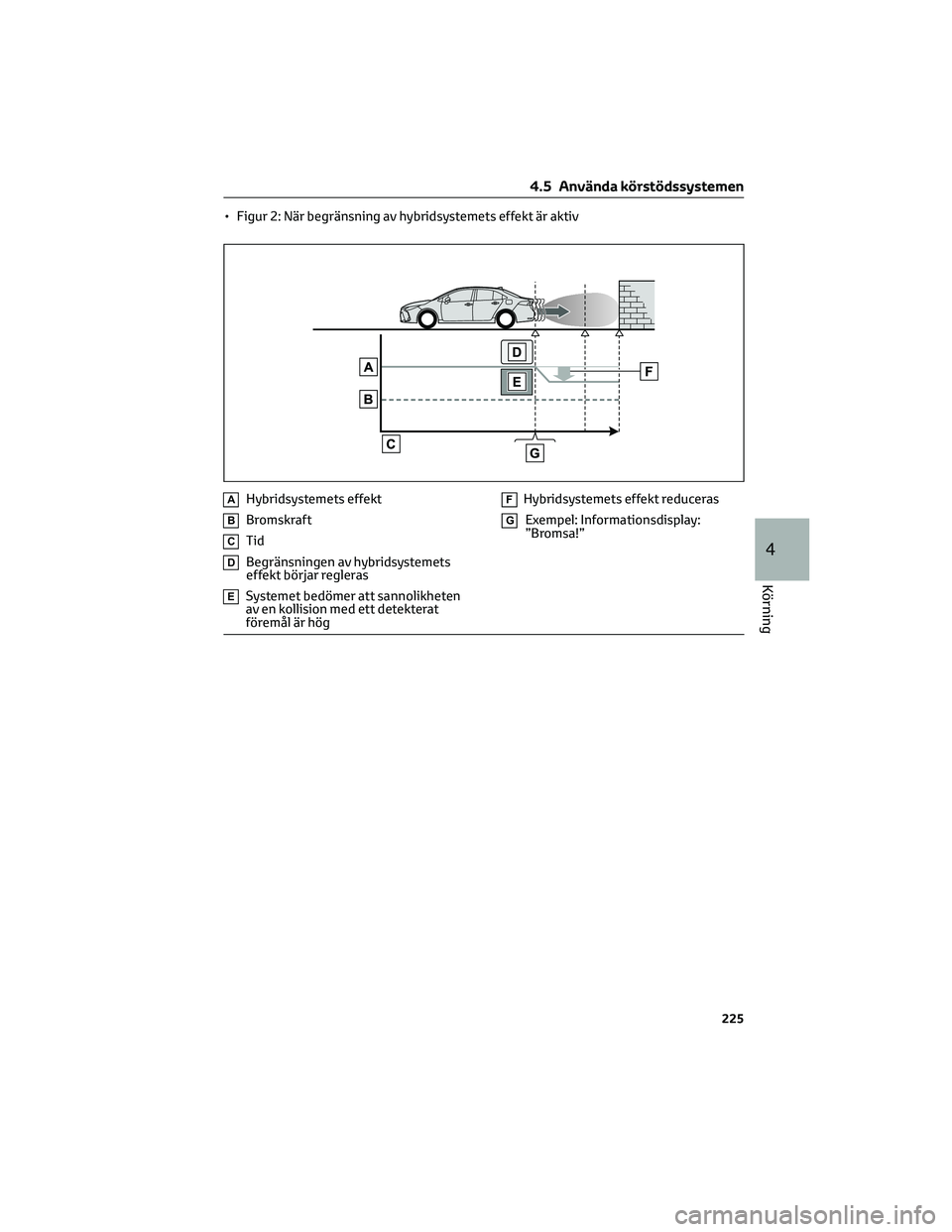

När hybridsystemets effektbegränsning
eller bromskontroll är aktiverad hörs en
summerton och ett meddelande visas på
informationsdisplayen för att
uppmärksamma föraren. På modeller med
vindrutedisplay visas samma meddelande
på vindrutedisplayen som på
informationsdisplayen.
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
4.5 Använda körstödssystemen
223
4
Körning

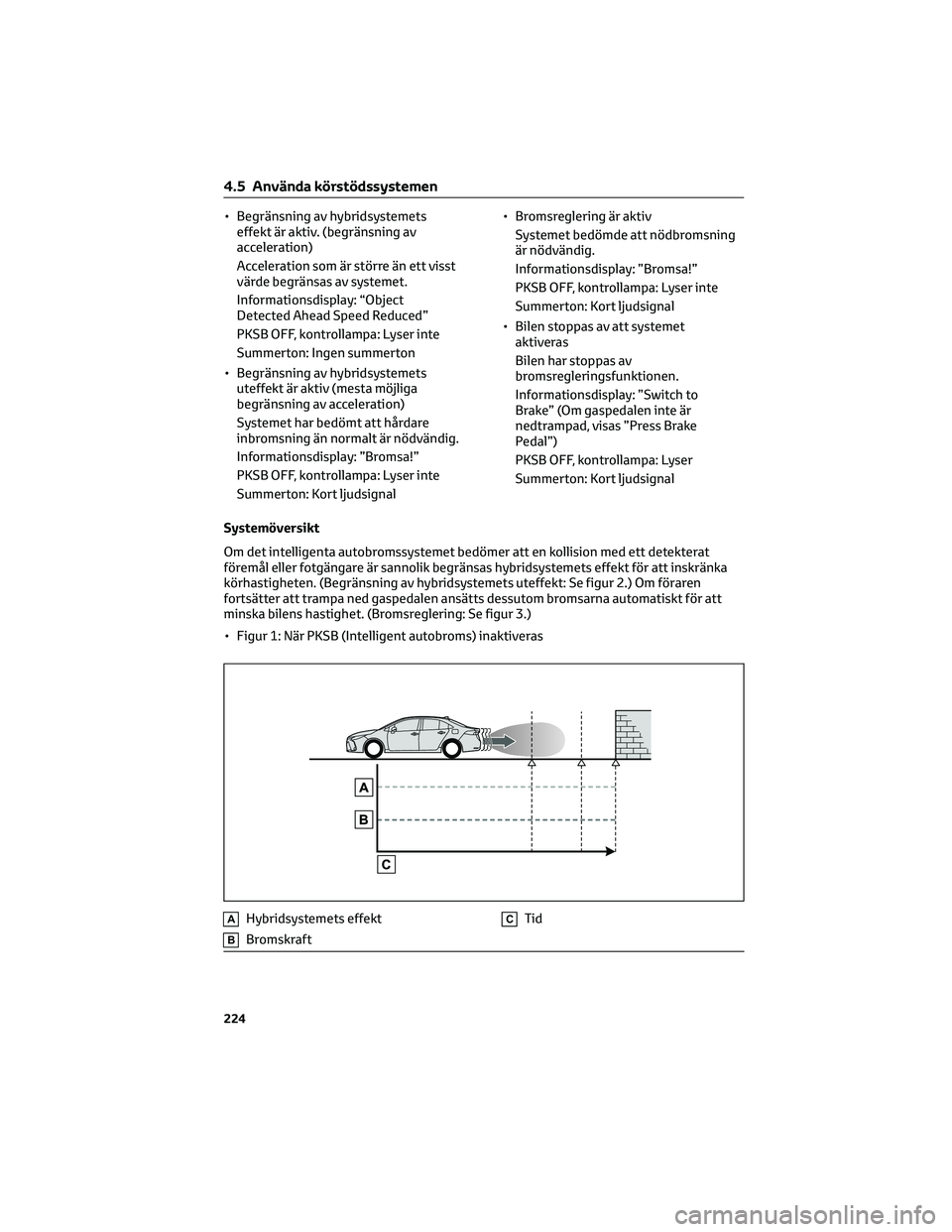

• Begränsning av hybridsystemets
effekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsdisplay: “Object
Detected Ahead Speed Reduced”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets
uteffekt är aktiv (mesta möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Informationsdisplay: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser inte

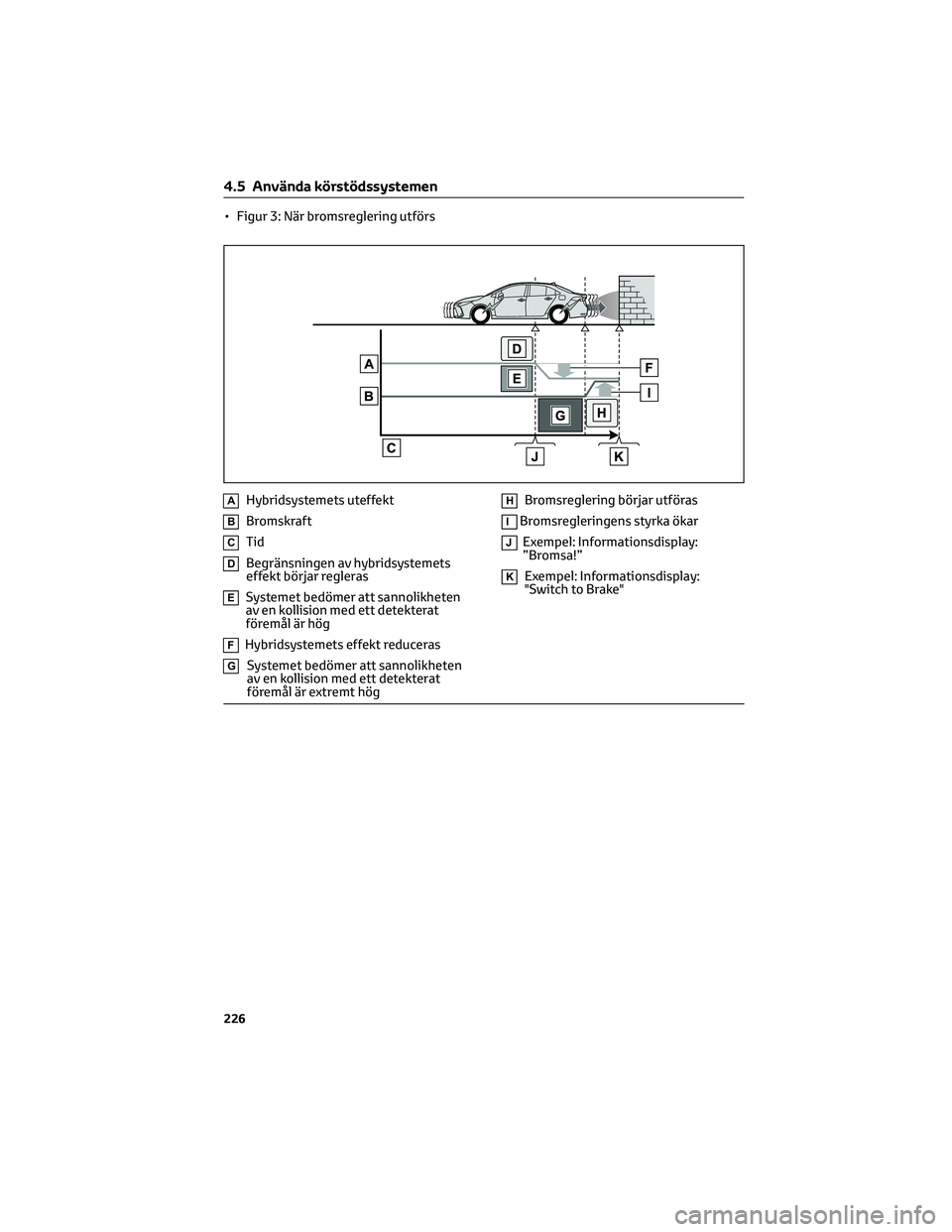

Summerton: Kort ljudsignal• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Informationsdisplay: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppas av
bromsregleringsfunktionen.
Informationsdisplay: ”Switch to
Brake” (Om gaspedalen inte är
nedtrampad, visas ”Press Brake
Pedal”)
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
Systemöversikt
Om det intelligenta autobromssystemet bedömer att en kollision med ett detekterat
föremål eller fotgängare är sannolik begränsas hybridsystemets effekt för att inskränka
körhastigheten. (Begränsning av hybridsystemets uteffekt: Se figur 2.) Om föraren
fortsätter att trampa ned gaspedalen ansätts dessutom bromsarna automatiskt för att
minska bilens hastighet. (Bromsreglering: Se figur 3.)
• Figur 1: När PKSB (Intelligent autobroms) inaktiveras
AHybridsystemets effekt
BBromskraft
CTid
4.5 Använda körstödssystemen
224

• Figur 2: När begränsning av hybridsystemets effekt är aktiv
AHybridsystemets effekt
BBromskraft
CTid
DBegränsningen av hybridsystemets
effekt börjar regleras
ESystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är hög
FHybridsystemets effekt reduceras
GExempel: Informationsdisplay:
”Bromsa!”
4.5 Använda körstödssystemen
225
4
Körning

• Figur 3: När bromsreglering utförs
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsningen av hybridsystemets
effekt börjar regleras
ESystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är hög
FHybridsystemets effekt reduceras
GSystemet bedömer att sannolikheten
av en kollision med ett detekterat
föremål är extremt hög
HBromsreglering börjar utföras
IBromsregleringens styrka ökar
JExempel: Informationsdisplay:
”Bromsa!”
KExempel: Informationsdisplay:
"Switch to Brake"
4.5 Använda körstödssystemen
226

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen
(→sid. 223), eller tryck startknappen till
avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds.
• En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc från sensorn så att systemet
återställs. På grund av att is bildas på
en sensor vid låg temperatur visas
eventuellt ett varningsmeddelande,
eller sensorn kan inte alltid detektera
ett föremål. Systemet återgår till
normal funktion när isen smälter.• Om detta meddelande visas kan en
sensor på främre eller bakre
stötfångaren vara smutsig. Rengör
sensorerna och den omgivande ytan
på stötfångarna.
• Om det här meddelandet visas även
om sensorn har rengjorts, eller visas
även om sensorn är ren ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-
verkstad,eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim. Modeller med
intelligent autobroms: vrid dessutom
ratten till höger och vänster med fullt
utslag medan bilen är stillastående.
4.5 Använda körstödssystemen
227
4
Körning

4.5.12 Intelligent autobroms (statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig framåt på
grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll på grund av att
fel växel har valts, eller medan du parkerar eller kör i låg fart, aktiveras systemet för att
mildra stöten med det detekterade statiska föremålet och minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas
ned sent
4.5 Använda körstödssystemen
228
