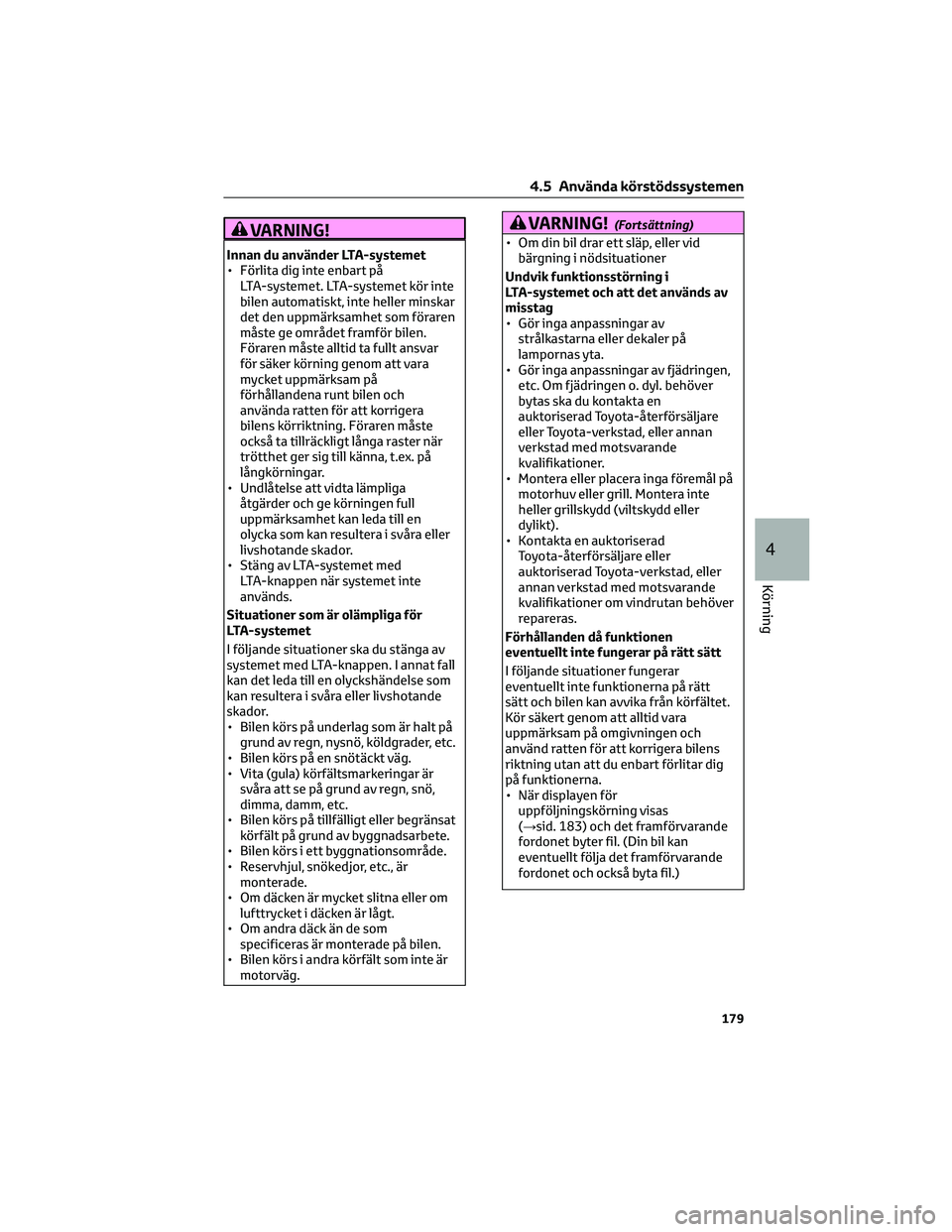

VARNING!
Innan du använder LTA-systemet
• Förlita dig inte enbart på
LTA-systemet. LTA-systemet kör inte
bilen automatiskt, inte heller minskar
det den uppmärksamhet som föraren
måste ge området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
mycket uppmärksam på
förhållandena runt bilen och
använda ratten för att korrigera
bilens körriktning. Föraren måste
också ta tillräckligt långa raster när
trötthet ger sig till känna, t.ex. på
långkörningar.
• Undlåtelse att vidta lämpliga
åtgärder och ge körningen full
uppmärksamhet kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
• Stäng av LTA-systemet med
LTA-knappen när systemet inte
används.
Situationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat fall
kan det leda till en olyckshändelse som
kan resultera i svåra eller livshotande
skador.
• Bilen körs på underlag som är halt på
grund av regn, nysnö, köldgrader, etc.
• Bilen körs på en snötäckt väg.
• Vita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
• Bilen körs på tillfälligt eller begränsat
körfält på grund av byggnadsarbete.
• Bilen körs i ett byggnationsområde.
• Reservhjul, snökedjor, etc., är
monterade.
• Om däcken är mycket slitna eller om
lufttrycket i däcken är lågt.
• Om andra däck än de som
specificeras är monterade på bilen.
• Bilen körs i andra körfält som inte är
motorväg.
VARNING!(Fortsättning)
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
Undvik funktionsstörning i
LTA-systemet och att det används av
misstag
• Gör inga anpassningar av
strålkastarna eller dekaler på
lampornas yta.
• Gör inga anpassningar av fjädringen,
etc. Om fjädringen o. dyl. behöver
bytas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Montera eller placera inga föremål på
motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
• Kontakta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer om vindrutan behöver
repareras.
Förhållanden då funktionen
eventuellt inte fungerar på rätt sätt
I följande situationer fungerar
eventuellt inte funktionerna på rätt
sätt och bilen kan avvika från körfältet.
Kör säkert genom att alltid vara
uppmärksam på omgivningen och
använd ratten för att korrigera bilens
riktning utan att du enbart förlitar dig
på funktionerna.
• När displayen för
uppföljningskörning visas
(→sid. 183) och det framförvarande
fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
4.5 Använda körstödssystemen
179
4
Körning

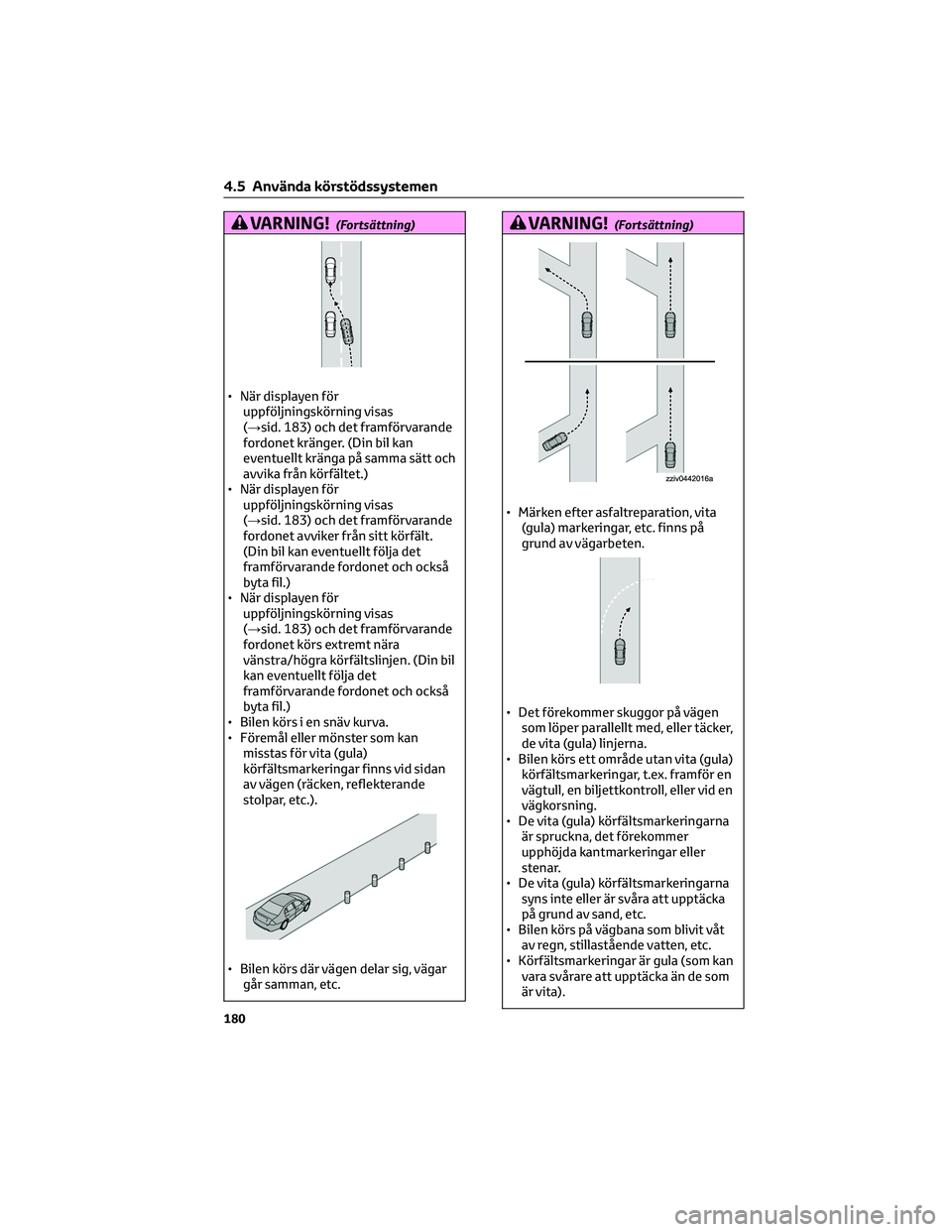

VARNING!(Fortsättning)
• När displayen för
uppföljningskörning visas
(→sid. 183) och det framförvarande
fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt och
avvika från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 183) och det framförvarande
fordonet avviker från sitt körfält.
(Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• När displayen för
uppföljningskörning visas
(→sid. 183) och det framförvarande
fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
• Bilen körs där vägen delar sig, vägar
går samman, etc.
VARNING!(Fortsättning)
• Märken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
• Det förekommer skuggor på vägen
som löper parallellt med, eller täcker,
de vita (gula) linjerna.
• Bilen körs ett område utan vita (gula)
körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en
vägkorsning.
• De vita (gula) körfältsmarkeringarna
är spruckna, det förekommer
upphöjda kantmarkeringar eller
stenar.
• De vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
• Bilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
• Körfältsmarkeringar är gula (som kan
vara svårare att upptäcka än de som
är vita).
4.5 Använda körstödssystemen
180

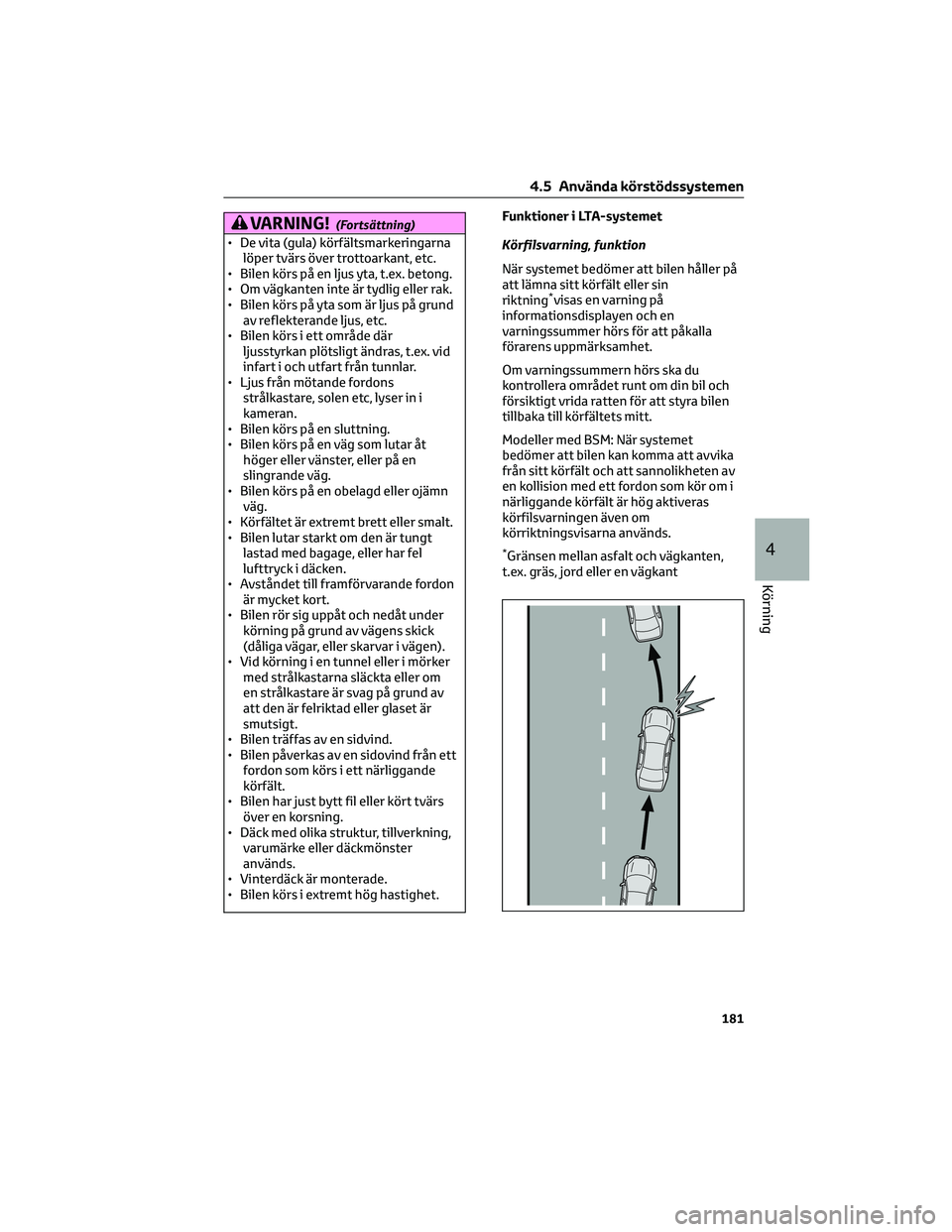

VARNING!(Fortsättning)
• De vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
• Bilen körs på en ljus yta, t.ex. betong.
• Om vägkanten inte är tydlig eller rak.
• Bilen körs på yta som är ljus på grund
av reflekterande ljus, etc.
• Bilen körs i ett område där
ljusstyrkan plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar.
• Ljus från mötande fordons
strålkastare, solen etc, lyser in i
kameran.
• Bilen körs på en sluttning.
• Bilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
• Bilen körs på en obelagd eller ojämn
väg.
• Körfältet är extremt brett eller smalt.
• Bilen lutar starkt om den är tungt
lastad med bagage, eller har fel
lufttryck i däcken.
• Avståndet till framförvarande fordon
är mycket kort.
• Bilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
• Vid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
• Bilen träffas av en sidvind.
• Bilen påverkas av en sidovind från ett
fordon som körs i ett närliggande
körfält.
• Bilen har just bytt fil eller kört tvärs
över en korsning.
• Däck med olika struktur, tillverkning,
varumärke eller däckmönster
används.
• Vinterdäck är monterade.
• Bilen körs i extremt hög hastighet.Funktioner i LTA-systemet
Körfilsvarning, funktion
När systemet bedömer att bilen håller på
att lämna sitt körfält eller sin
riktning
*visas en varning på
informationsdisplayen och en
varningssummer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera området runt om din bil och
försiktigt vrida ratten för att styra bilen
tillbaka till körfältets mitt.
Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
närliggande körfält är hög aktiveras
körfilsvarningen även om
körriktningsvisarna används.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda körstödssystemen
181
4
Körning

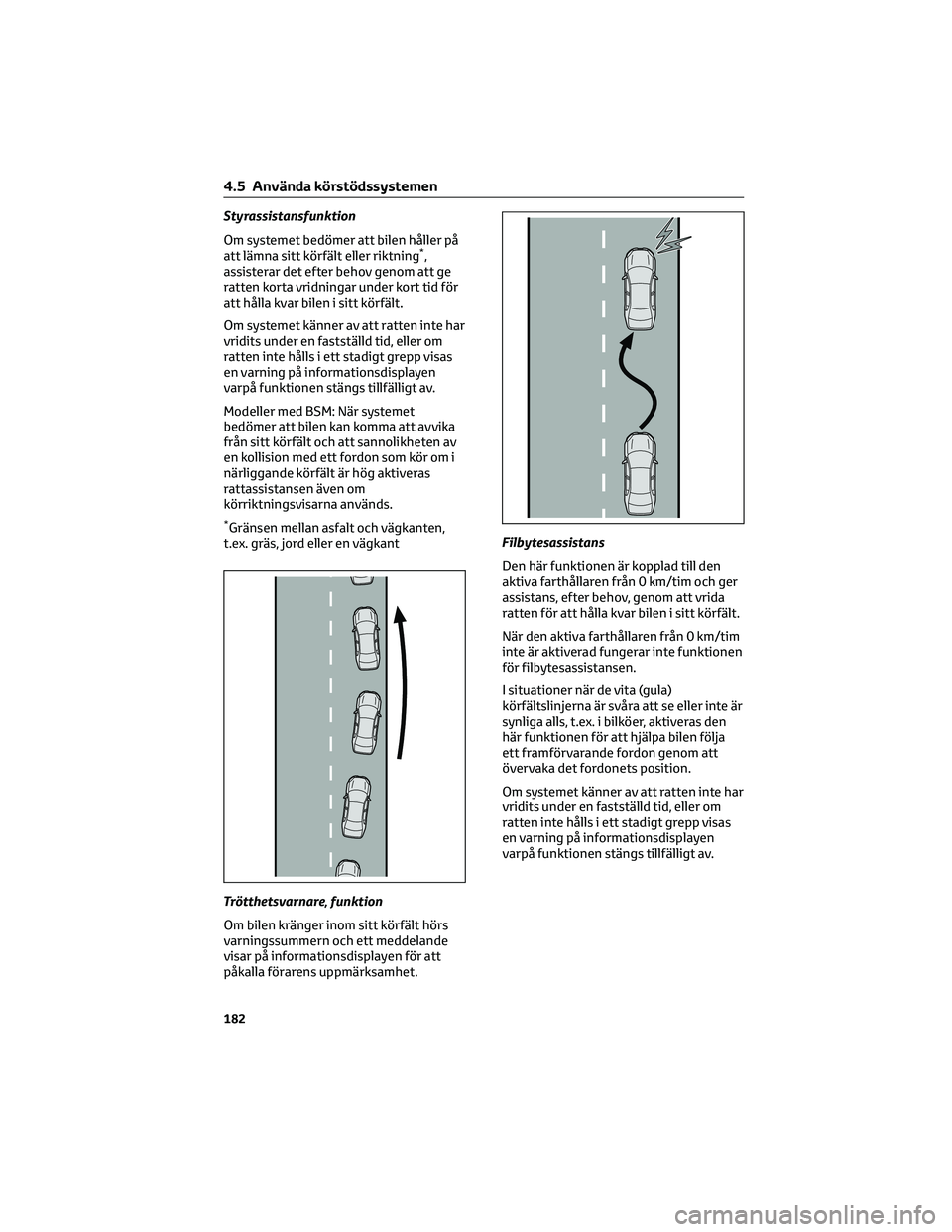

Styrassistansfunktion
Om systemet bedömer att bilen håller på
att lämna sitt körfält eller riktning
*,
assisterar det efter behov genom att ge
ratten korta vridningar under kort tid för
att hålla kvar bilen i sitt körfält.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om
ratten inte hålls i ett stadigt grepp visas
en varning på informationsdisplayen
varpå funktionen stängs tillfälligt av.
Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
närliggande körfält är hög aktiveras
rattassistansen även om
körriktningsvisarna används.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
Trötthetsvarnare, funktion
Om bilen kränger inom sitt körfält hörs
varningssummern och ett meddelande
visar på informationsdisplayen för att
påkalla förarens uppmärksamhet.Filbytesassistans
Den här funktionen är kopplad till den
aktiva farthållaren från 0 km/tim och ger
assistans, efter behov, genom att vrida
ratten för att hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från 0 km/tim
inte är aktiverad fungerar inte funktionen
för filbytesassistansen.
I situationer när de vita (gula)
körfältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
Om systemet känner av att ratten inte har
vridits under en fastställd tid, eller om
ratten inte hålls i ett stadigt grepp visas
en varning på informationsdisplayen
varpå funktionen stängs tillfälligt av.
4.5 Använda körstödssystemen
182

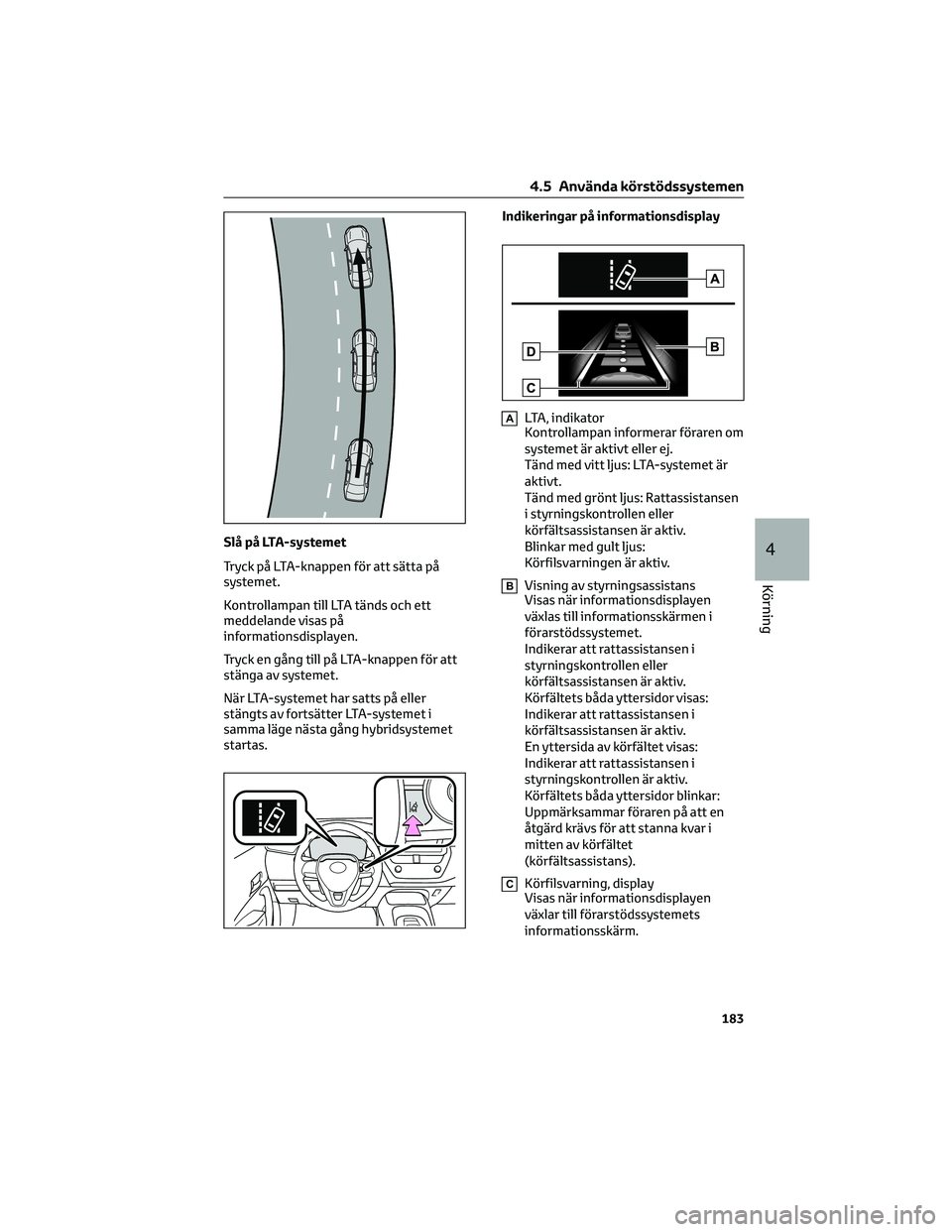

Slå på LTA-systemet
Tryck på LTA-knappen för att sätta på
systemet.
Kontrollampan till LTA tänds och ett
meddelande visas på
informationsdisplayen.
Tryck en gång till på LTA-knappen för att
stänga av systemet.
När LTA-systemet har satts på eller
stängts av fortsätter LTA-systemet i
samma läge nästa gång hybridsystemet
startas.Indikeringar på informationsdisplay
ALTA, indikator
Kontrollampan informerar föraren om
systemet är aktivt eller ej.
Tänd med vitt ljus: LTA-systemet är
aktivt.
Tänd med grönt ljus: Rattassistansen
i styrningskontrollen eller
körfältsassistansen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
BVisning av styrningsassistans
Visas när informationsdisplayen
växlas till informationsskärmen i
förarstödssystemet.
Indikerar att rattassistansen i
styrningskontrollen eller
körfältsassistansen är aktiv.
Körfältets båda yttersidor visas:
Indikerar att rattassistansen i
körfältsassistansen är aktiv.
En yttersida av körfältet visas:
Indikerar att rattassistansen i
styrningskontrollen är aktiv.
Körfältets båda yttersidor blinkar:
Uppmärksammar föraren på att en
åtgärd krävs för att stanna kvar i
mitten av körfältet
(körfältsassistans).
CKörfilsvarning, display
Visas när informationsdisplayen
växlar till förarstödssystemets
informationsskärm.
4.5 Använda körstödssystemen
183
4
Körning

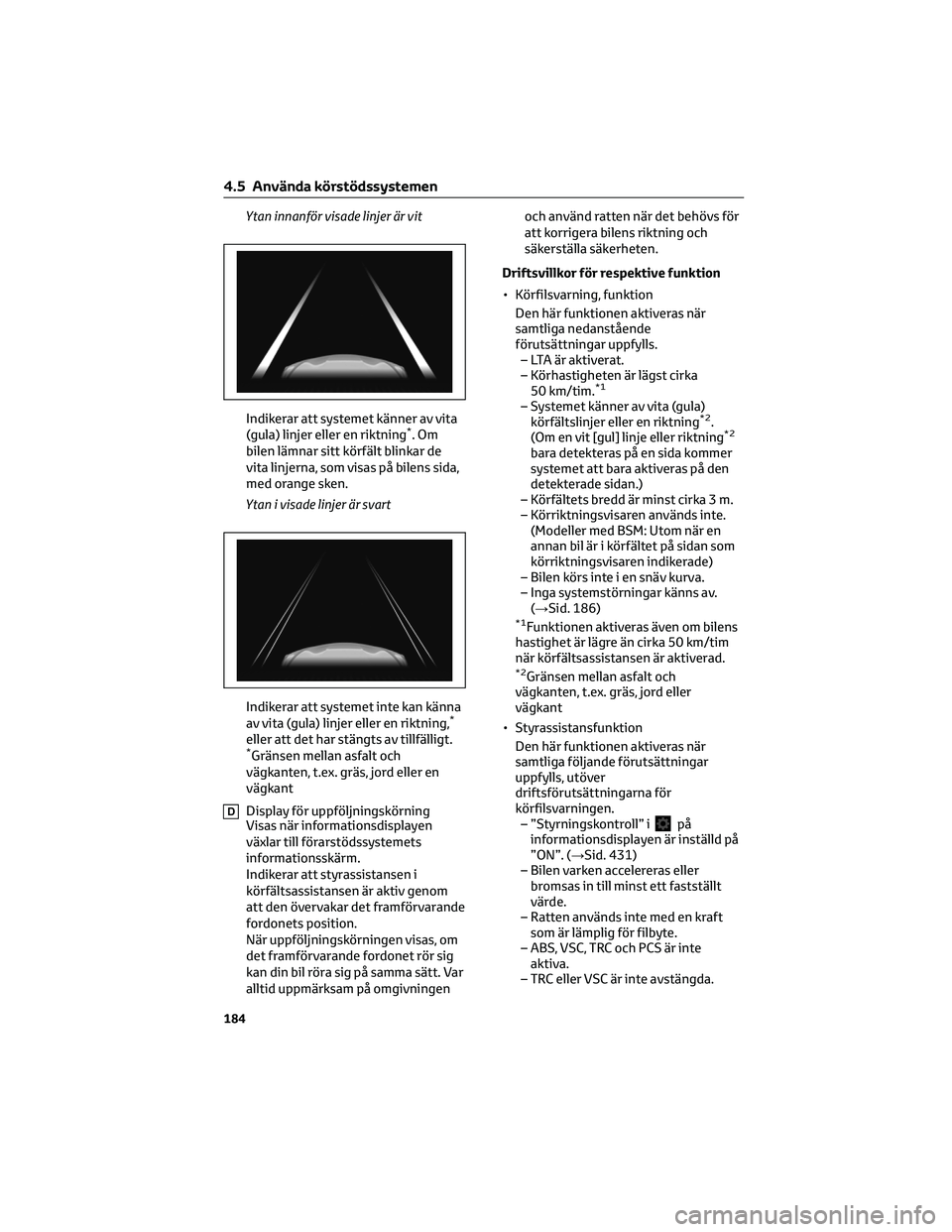

Ytan innanför visade linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*.Om
bilen lämnar sitt körfält blinkar de
vita linjerna, som visas på bilens sida,
med orange sken.
Ytan i visade linjer är svart
Indikerar att systemet inte kan känna
av vita (gula) linjer eller en riktning,
*
eller att det har stängts av tillfälligt.*Gränsen mellan asfalt och
vägkanten, t.ex. gräs, jord eller en
vägkant
DDisplay för uppföljningskörning
Visas när informationsdisplayen
växlar till förarstödssystemets
informationsskärm.
Indikerar att styrassistansen i
körfältsassistansen är aktiv genom
att den övervakar det framförvarande
fordonets position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig
kan din bil röra sig på samma sätt. Var
alltid uppmärksam på omgivningenoch använd ratten när det behövs för
att korrigera bilens riktning och
säkerställa säkerheten.
Driftsvillkor för respektive funktion
• Körfilsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– Körhastigheten är lägst cirka
50 km/tim.
*1
– Systemet känner av vita (gula)
körfältslinjer eller en riktning*2.
(Om en vit [gul] linje eller riktning*2
bara detekteras på en sida kommer
systemet att bara aktiveras på den
detekterade sidan.)
– Körfältets bredd är minst cirka 3 m.
– Körriktningsvisaren används inte.
(Modeller med BSM: Utom när en
annan bil är i körfältet på sidan som
körriktningsvisaren indikerade)
– Bilen körs inte i en snäv kurva.
– Inga systemstörningar känns av.
(→Sid. 186)
*1Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim
när körfältsassistansen är aktiverad.
*2Gränsen mellan asfalt och
vägkanten, t.ex. gräs, jord eller
vägkant
• Styrassistansfunktion
Den här funktionen aktiveras när
samtliga följande förutsättningar
uppfylls, utöver
driftsförutsättningarna för
körfilsvarningen.
– ”Styrningskontroll” i
på
informationsdisplayen är inställd på
”ON”. (→Sid. 431)
– Bilen varken accelereras eller
bromsas in till minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
4.5 Använda körstödssystemen
184

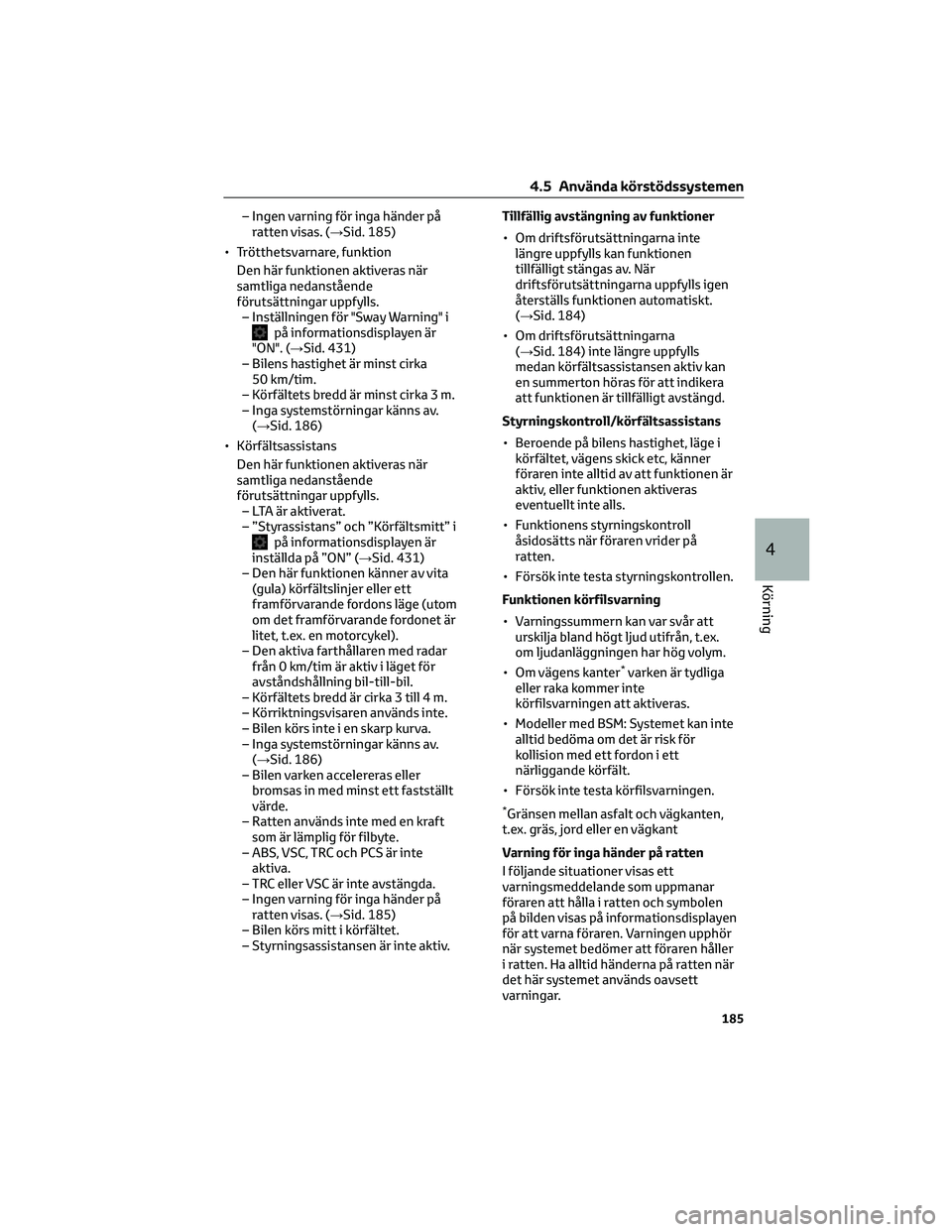

– Ingen varning för inga händer på
ratten visas. (→Sid. 185)
• Trötthetsvarnare, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– Inställningen för "Sway Warning" i
på informationsdisplayen är
"ON". (→Sid. 431)
– Bilens hastighet är minst cirka
50 km/tim.
– Körfältets bredd är minst cirka 3 m.
– Inga systemstörningar känns av.
(→Sid. 186)
• Körfältsassistans
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– ”Styrassistans” och ”Körfältsmitt” i
på informationsdisplayen är
inställda på ”ON” (→Sid. 431)
– Den här funktionen känner av vita
(gula) körfältslinjer eller ett
framförvarande fordons läge (utom
om det framförvarande fordonet är
litet, t.ex. en motorcykel).
– Den aktiva farthållaren med radar
från 0 km/tim är aktiv i läget för
avståndshållning bil-till-bil.
– Körfältets bredd är cirka 3 till 4 m.
– Körriktningsvisaren används inte.
– Bilen körs inte i en skarp kurva.
– Inga systemstörningar känns av.
(→Sid. 186)
– Bilen varken accelereras eller
bromsas in med minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
– Ingen varning för inga händer på
ratten visas. (→Sid. 185)
– Bilen körs mitt i körfältet.
– Styrningsassistansen är inte aktiv.Tillfällig avstängning av funktioner
• Om driftsförutsättningarna inte
längre uppfylls kan funktionen
tillfälligt stängas av. När
driftsförutsättningarna uppfylls igen
återställs funktionen automatiskt.
(→Sid. 184)
• Om driftsförutsättningarna
(→Sid. 184) inte längre uppfylls
medan körfältsassistansen aktiv kan
en summerton höras för att indikera
att funktionen är tillfälligt avstängd.
Styrningskontroll/körfältsassistans
• Beroende på bilens hastighet, läge i
körfältet, vägens skick etc, känner
föraren inte alltid av att funktionen är
aktiv, eller funktionen aktiveras
eventuellt inte alls.
• Funktionens styrningskontroll
åsidosätts när föraren vrider på
ratten.
• Försök inte testa styrningskontrollen.
Funktionen körfilsvarning
• Varningssummern kan var svår att
urskilja bland högt ljud utifrån, t.ex.
om ljudanläggningen har hög volym.
• Om vägens kanter
*varken är tydliga
eller raka kommer inte
körfilsvarningen att aktiveras.
• Modeller med BSM: Systemet kan inte
alltid bedöma om det är risk för
kollision med ett fordon i ett
närliggande körfält.
• Försök inte testa körfilsvarningen.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
Varning för inga händer på ratten
I följande situationer visas ett
varningsmeddelande som uppmanar
föraren att hålla i ratten och symbolen
på bilden visas på informationsdisplayen
för att varna föraren. Varningen upphör
när systemet bedömer att föraren håller
i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.
4.5 Använda körstödssystemen
185
4
Körning

• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs
summertonen, föraren varnas och
funktionen stängs tillfälligt av. Denna
varning fungerar på samma sätt när
föraren oupphörligt bara använder
ratten med små vridningar.
• Om systemet fastställer att bilen
eventuellt inte kommer att svänga
och istället avvika från sitt körfält vid
körning i en kurva.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Dessutom, om
systemet bedömer att bilen körs i en
kurva kan varningarna ske tidigare än
vid körning på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren
varnas. För varje gång summertonen
hörs blir den längre.
Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas somuppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable” (LTA är ej
tillgängligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
4.5 Använda körstödssystemen
186

Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 431)
4.5.4 Aktiv farthållare med radar
från 0 km/tim*
*I förekommande fall
I farthållningsläge bil-till-bil accelererar
bilen, eller bromsar in eller stannar
automatiskt, för att matcha
framförevarande fordons växlande
hastighet även om gaspedalen inte är
nedtrampad. I farthållningsläge körs
bilen med konstant hastighet.
Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 189)
• Läge för farthållning (→Sid. 192)
Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollamporReglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E”-SET”, reglage
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges.
Läs noga följande villkor. Förlita dig
inte för mycket på systemet och kör
alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 195
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 196
• Ställ in lämplig hastighet beroende på
hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
4.5 Använda körstödssystemen
187
4
Körning

VARNING!(Fortsättning)
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller att förutsätta att
systemet ansvarar för säkerheten
under körning kan leda till en olycka
som kan resultera i svåra eller
livshotande skador.
• Stäng av den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappen när den inte
används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det finns
begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim är endast avsedd att hjälpa
föraren fastställa avståndet mellan den
egna bilen och ett förbestämt
framförvarande fordon. Systemet är
inte en mekanism som medger vårdslös
eller ouppmärksam körning. Det är inte
heller ett system som kan hjälpa
föraren i förhållanden med dålig sikt.
Föraren måste fortfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området. Systemet
kan inte göra någon annan typ av
bedömning. Det är därför absolut
VARNING!(Fortsättning)
nödvändigt för föraren att alltid vara
uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar från
0 km/tim innehåller inga funktioner
som kan förhindra eller undvika
kollisioner med framförvarande
fordon. Om den minsta möjlighet för
fara föreligger måste föraren ta
omedelbar och direkt kontroll av bilen
och agera på nödvändigt sätt för att
garantera säkerhet för alla berörda.
Situationer där den aktiva farthållaren
med radar från 0 km/tim är olämplig
Använd inte den aktiva farthållaren med
radar från 0 km/tim i någon av följande
situationer. Föraren kan förlora
kontrollen över bilen vilket kan orsaka
en olycka och eventuellt leda till svåra
eller livshotande skador.
• Vägar där det förekommer fotgängare,
cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga växlingar mellan
branta nedförs- och uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det finns
risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
•
I trafikförhållanden som kräver
upprepad acceleration och inbromsning
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
• Om avståndsvarningssummern hörs
ofta
4.5 Använda körstödssystemen
188
