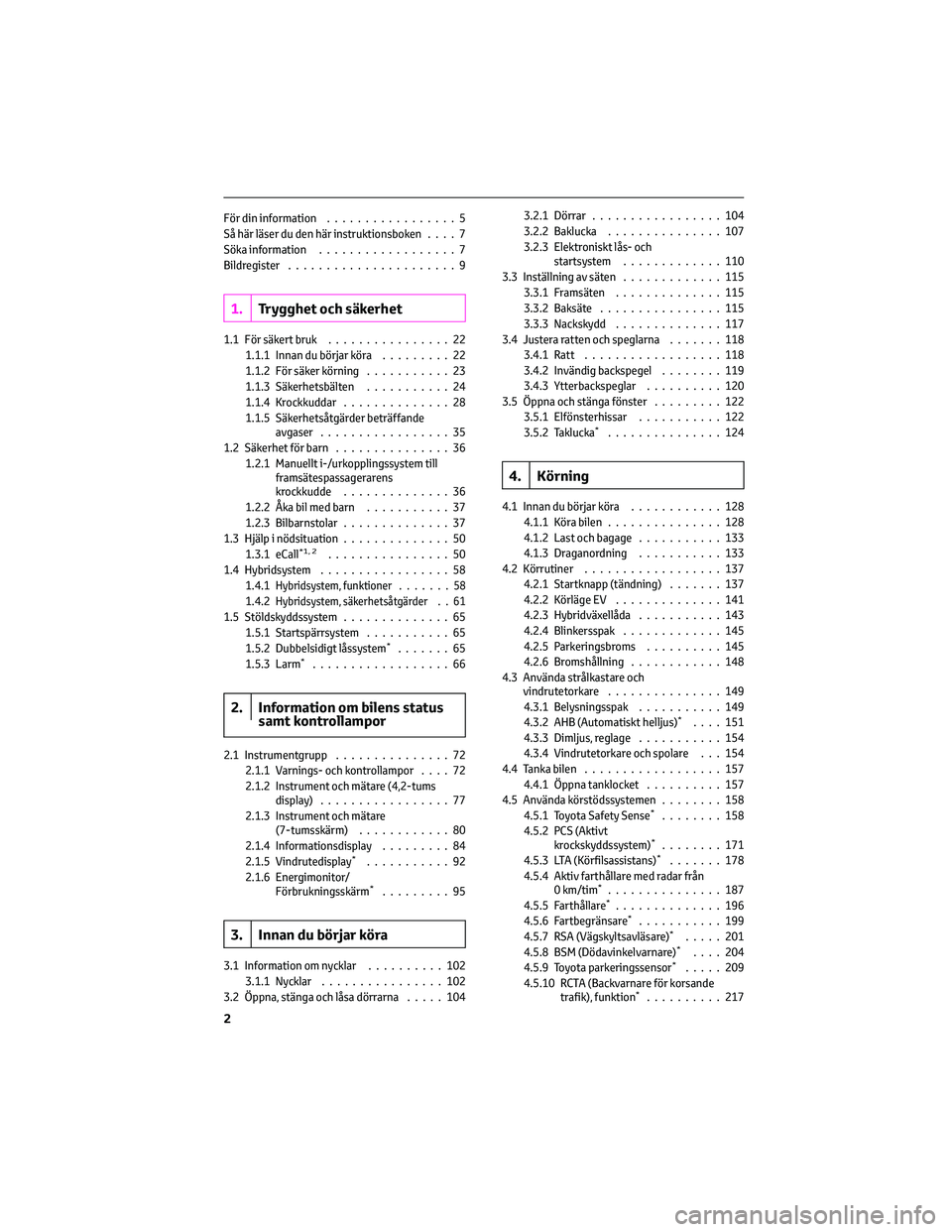

För din information.................5
Så här läser du den här instruktionsboken....7
Söka information..................7
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................22
1.1.1 Innan du börjar köra.........22
1.1.2 För säker körning...........23
1.1.3 Säkerhetsbälten...........24
1.1.4 Krockkuddar..............28
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................35
1.2 Säkerhet för barn...............36
1.2.1 Manuellt i-/urkopplingssystem till
framsätespassagerarens
krockkudde..............36
1.2.2 Åka bil med barn...........37
1.2.3 Bilbarnstolar..............37
1.3 Hjälp i nödsituation..............50
1.3.1 eCall
*1, 2................50
1.4 Hybridsystem.................58
1.4.1
Hybridsystem, funktioner.......58
1.4.2Hybridsystem, säkerhetsåtgärder . . 61
1.5 Stöldskyddssystem..............65
1.5.1 Startspärrsystem...........65
1.5.2 Dubbelsidigt låssystem
*.......65
1.5.3 Larm*..................66
2. Information om bilens status
samt kontrollampor
2.1 Instrumentgrupp...............72
2.1.1 Varnings- och kontrollampor....72
2.1.2 Instrument och mätare (4,2-tums
display).................77
2.1.3 Instrument och mätare
(7-tumsskärm)............80
2.1.4 Informationsdisplay.........84
2.1.5 Vindrutedisplay
*...........92
2.1.6 Energimonitor/
Förbrukningsskärm
*.........95
3. Innan du börjar köra
3.1 Information om nycklar..........102
3.1.1 Nycklar................102
3.2 Öppna, stänga och låsa dörrarna.....1043.2.1 Dörrar.................104
3.2.2 Baklucka...............107
3.2.3 Elektroniskt lås- och
startsystem.............110
3.3 Inställning av säten.............115
3.3.1 Framsäten..............115
3.3.2 Baksäte................115
3.3.3 Nackskydd..............117
3.4 Justera ratten och speglarna.......118
3.4.1 Ratt..................118
3.4.2 Invändig backspegel........119
3.4.3 Ytterbackspeglar..........120
3.5 Öppna och stänga fönster.........122
3.5.1 Elfönsterhissar...........122
3.5.2 Taklucka
*...............124
4. Körning
4.1 Innan du börjar köra............128
4.1.1 Köra bilen...............128
4.1.2 Last och bagage...........133
4.1.3 Draganordning...........133
4.2 Körrutiner..................137
4.2.1 Startknapp (tändning).......137
4.2.2 Körläge EV..............141
4.2.3 Hybridväxellåda...........143
4.2.4 Blinkersspak.............145
4.2.5 Parkeringsbroms..........145
4.2.6 Bromshållning............148
4.3 Använda strålkastare och
vindrutetorkare...............149
4.3.1 Belysningsspak...........149
4.3.2 AHB (Automatiskt helljus)
*....151
4.3.3 Dimljus, reglage...........154
4.3.4 Vindrutetorkare och spolare . . . 154
4.4 Tanka bilen..................157
4.4.1 Öppna tanklocket..........157
4.5 Använda körstödssystemen........158
4.5.1 Toyota Safety Sense
*........158
4.5.2 PCS (Aktivt
krockskyddssystem)
*........171
4.5.3 LTA (Körfilsassistans)*.......178
4.5.4 Aktiv farthållare med radar från
0 km/tim
*...............187
4.5.5 Farthållare*..............196
4.5.6 Fartbegränsare*...........199
4.5.7 RSA (Vägskyltsavläsare)*.....201
4.5.8 BSM (Dödavinkelvarnare)*....204
4.5.9 Toyota parkeringssensor*.....209
4.5.10 RCTA (Backvarnare för korsande
trafik), funktion
*..........217
2

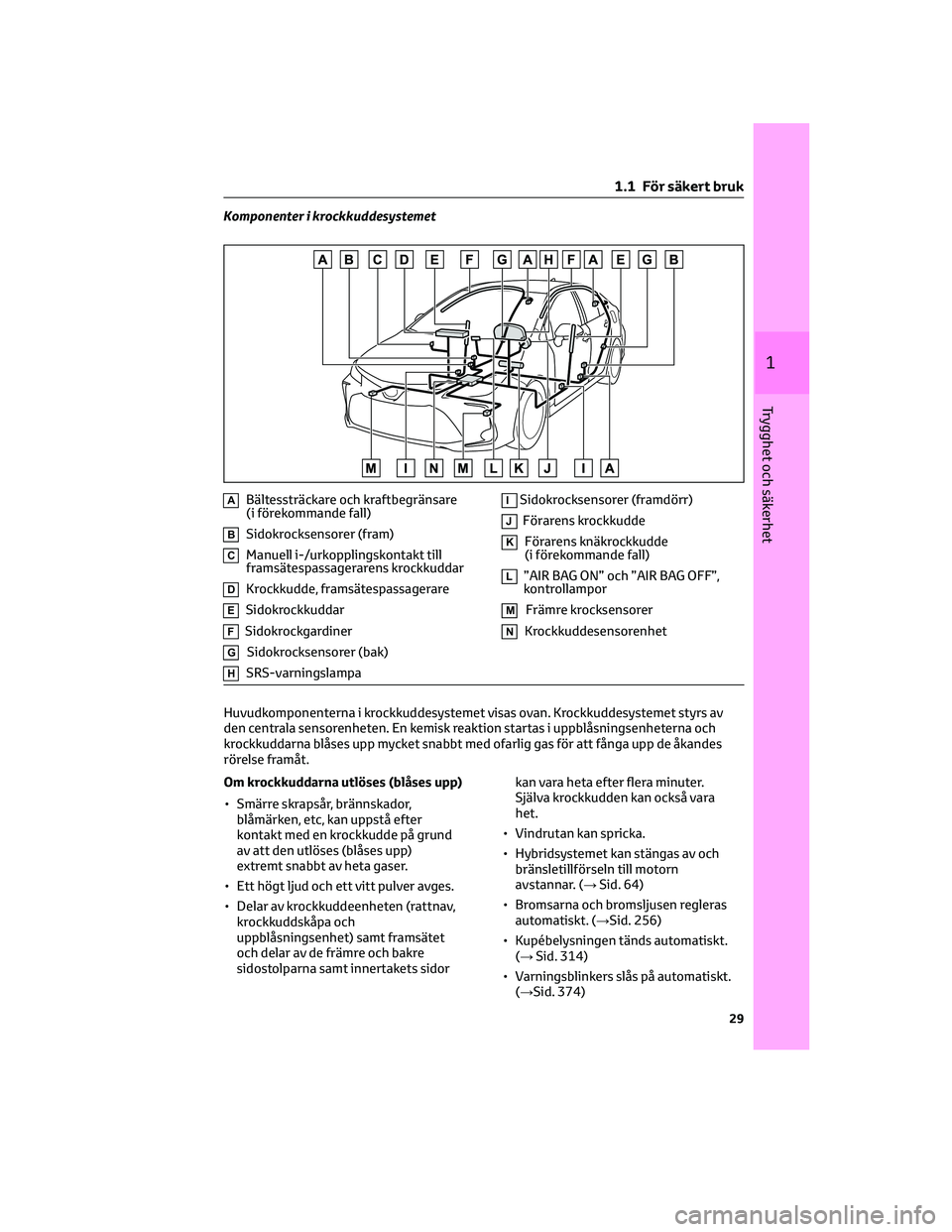

Komponenter i krockkuddesystemet
ABältessträckare och kraftbegränsare
(i förekommande fall)
BSidokrocksensorer (fram)
CManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
DKrockkudde, framsätespassagerare
ESidokrockkuddar
FSidokrockgardiner
GSidokrocksensorer (bak)
HSRS-varningslampa
ISidokrocksensorer (framdörr)
JFörarens krockkudde
KFörarens knäkrockkudde
(i förekommande fall)
L”AIR BAG ON” och ”AIR BAG OFF”,
kontrollampor
MFrämre krocksensorer
NKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidorkan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 64)
• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 256)
• Kupébelysningen tänds automatiskt.
(→Sid. 314)
• Varningsblinkers slås på automatiskt.
(→Sid. 374)
1 .1 För säkert bruk
29
1
Trygghet och säkerhet

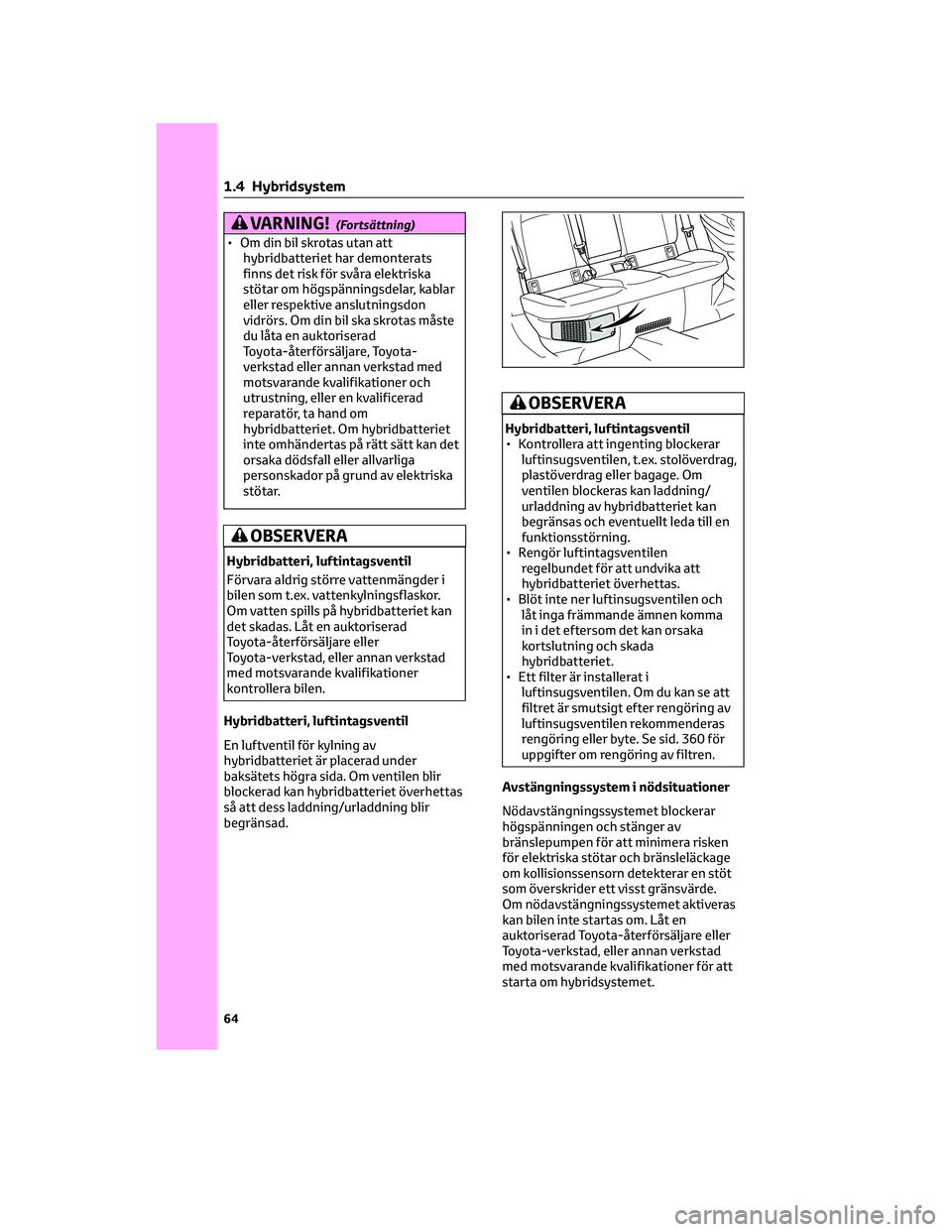

VARNING!(Fortsättning)
• Om din bil skrotas utan att
hybridbatteriet har demonterats
finns det risk för svåra elektriska
stötar om högspänningsdelar, kablar
eller respektive anslutningsdon
vidrörs. Om din bil ska skrotas måste
du låta en auktoriserad
Toyota-återförsäljare, Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller en kvalificerad
reparatör, ta hand om
hybridbatteriet. Om hybridbatteriet
inte omhändertas på rätt sätt kan det
orsaka dödsfall eller allvarliga
personskador på grund av elektriska
stötar.
OBSERVERA
Hybridbatteri, luftintagsventil
Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet kan
det skadas. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Hybridbatteri, luftintagsventil
En luftventil för kylning av
hybridbatteriet är placerad under
baksätets högra sida. Om ventilen blir
blockerad kan hybridbatteriet överhettas
så att dess laddning/urladdning blir
begränsad.
OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Om
ventilen blockeras kan laddning/
urladdning av hybridbatteriet kan
begränsas och eventuellt leda till en
funktionsstörning.
• Rengör luftintagsventilen
regelbundet för att undvika att
hybridbatteriet överhettas.
• Blöt inte ner luftinsugsventilen och
låt inga främmande ämnen komma
in i det eftersom det kan orsaka
kortslutning och skada
hybridbatteriet.
• Ett filter är installerat i
luftinsugsventilen. Om du kan se att
filtret är smutsigt efter rengöring av
luftinsugsventilen rekommenderas
rengöring eller byte. Se sid. 360 för
uppgifter om rengöring av filtren.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn detekterar en stöt
som överskrider ett visst gränsvärde.
Om nödavstängningssystemet aktiveras
kan bilen inte startas om. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
starta om hybridsystemet.
1 .4 Hybridsystem
64

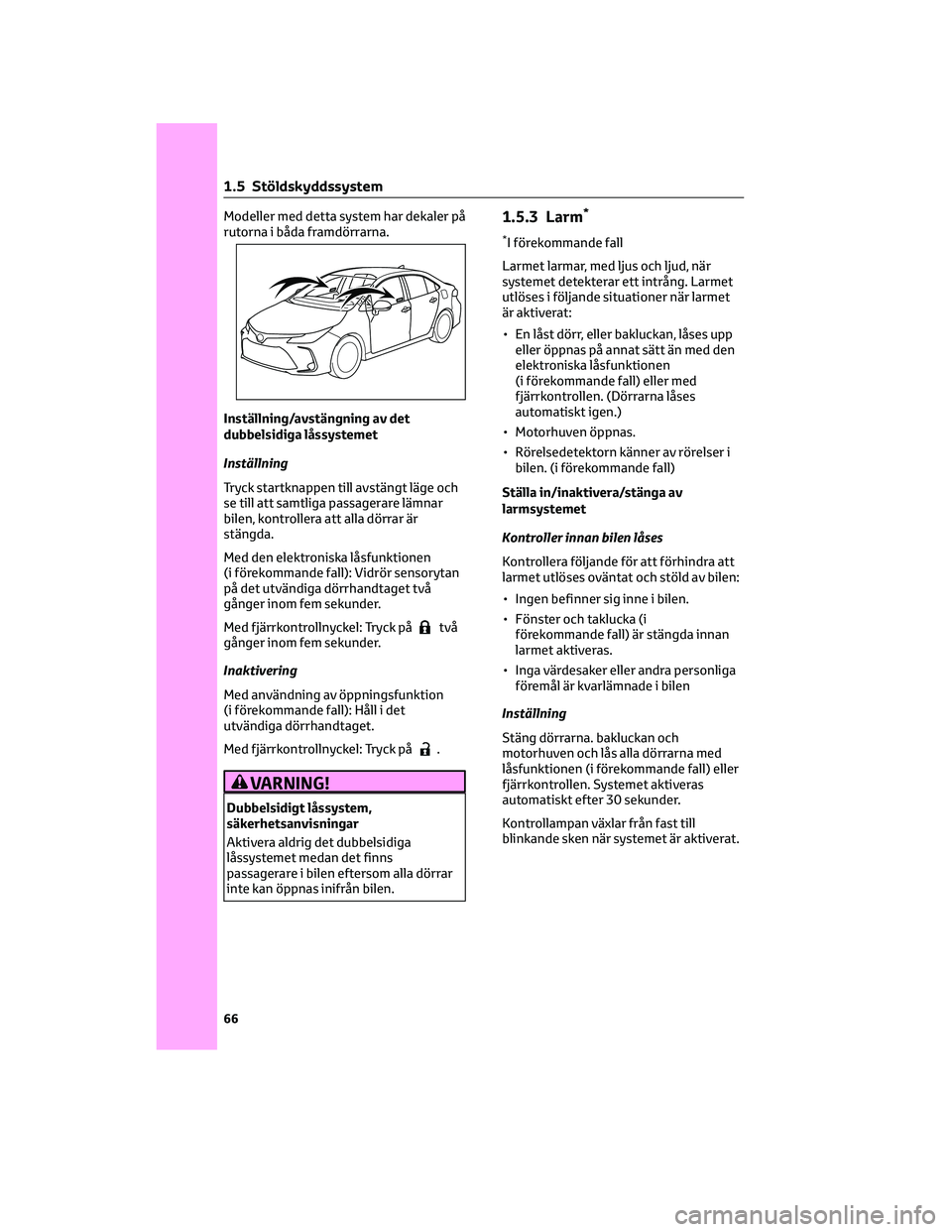

Modeller med detta system har dekaler på
rutorna i båda framdörrarna.
Inställning/avstängning av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till avstängt läge och
se till att samtliga passagerare lämnar
bilen, kontrollera att alla dörrar är
stängda.
Med den elektroniska låsfunktionen
(i förekommande fall): Vidrör sensorytan
på det utvändiga dörrhandtaget två
gånger inom fem sekunder.
Med fjärrkontrollnyckel: Tryck på
två
gånger inom fem sekunder.
Inaktivering
Med användning av öppningsfunktion
(i förekommande fall): Håll i det
utvändiga dörrhandtaget.
Med fjärrkontrollnyckel: Tryck på
.
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen eftersom alla dörrar
inte kan öppnas inifrån bilen.
1.5.3 Larm*
*I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet detekterar ett intrång. Larmet
utlöses i följande situationer när larmet
är aktiverat:
• En låst dörr, eller bakluckan, låses upp
eller öppnas på annat sätt än med den
elektroniska låsfunktionen
(i förekommande fall) eller med
fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
• Motorhuven öppnas.
• Rörelsedetektorn känner av rörelser i
bilen. (i förekommande fall)
Ställa in/inaktivera/stänga av
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Fönster och taklucka (i
förekommande fall) är stängda innan
larmet aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Inställning
Stäng dörrarna. bakluckan och
motorhuven och lås alla dörrarna med
låsfunktionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
1 .5 Stöldskyddssystem
66

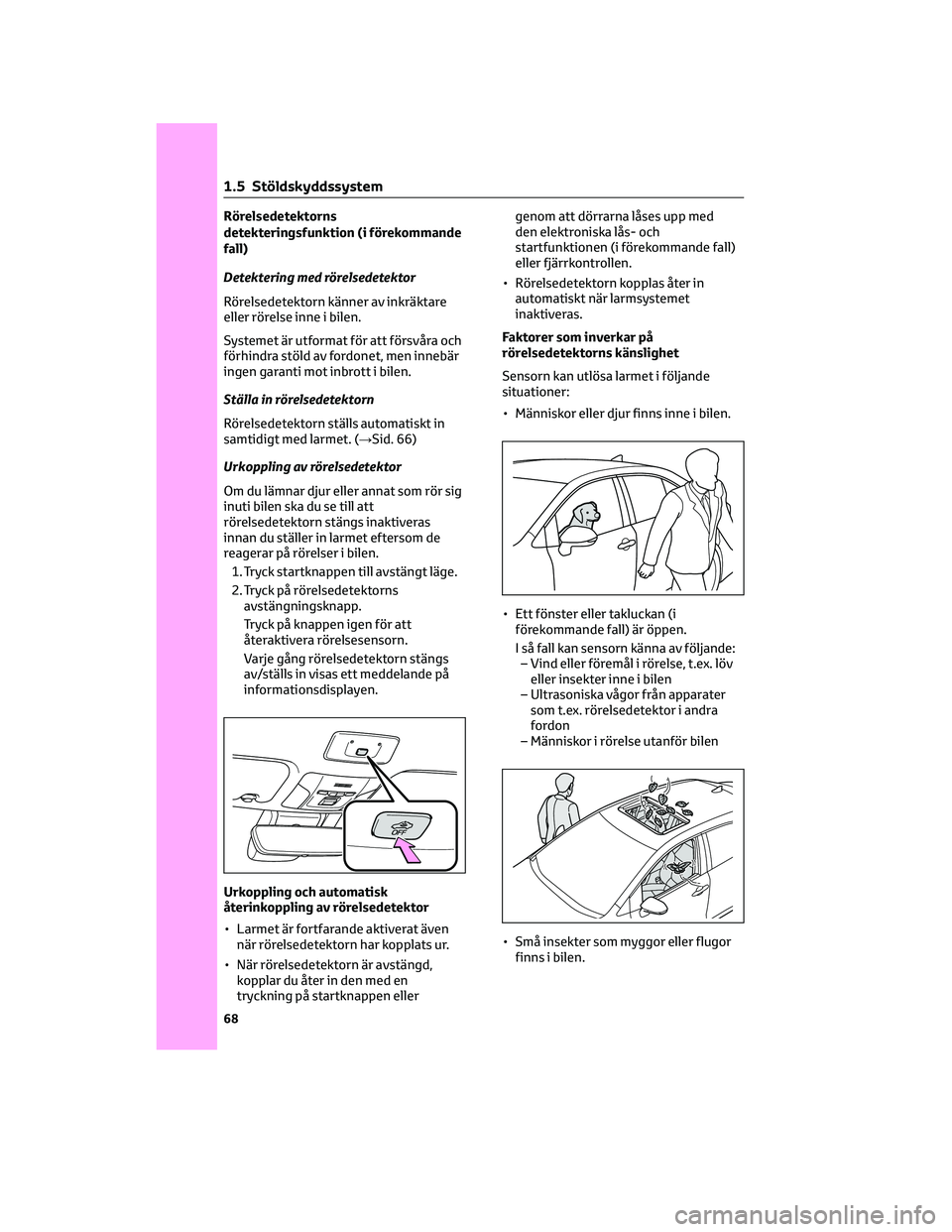

Rörelsedetektorns
detekteringsfunktion (i förekommande
fall)
Detektering med rörelsedetektor
Rörelsedetektorn känner av inkräktare
eller rörelse inne i bilen.
Systemet är utformat för att försvåra och
förhindra stöld av fordonet, men innebär
ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in
samtidigt med larmet. (→Sid. 66)
Urkoppling av rörelsedetektor
Om du lämnar djur eller annat som rör sig
inuti bilen ska du se till att
rörelsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom de
reagerar på rörelser i bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på rörelsedetektorns
avstängningsknapp.
Tryck på knappen igen för att
återaktivera rörelsesensorn.
Varje gång rörelsedetektorn stängs
av/ställs in visas ett meddelande på
informationsdisplayen.
Urkoppling och automatisk
återinkoppling av rörelsedetektor
• Larmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
• När rörelsedetektorn är avstängd,
kopplar du åter in den med en
tryckning på startknappen ellergenom att dörrarna låses upp med
den elektroniska lås- och
startfunktionen (i förekommande fall)
eller fjärrkontrollen.
• Rörelsedetektorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett fönster eller takluckan (i
förekommande fall) är öppen.
I så fall kan sensorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Små insekter som myggor eller flugor
finns i bilen.
1 .5 Stöldskyddssystem
68

• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.
• Bilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett
parkeringsgarage.
• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
OBSERVERA
Säkerställa korrekt funktion i
rörelsedetektorn
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minskas.
1 .5 Stöldskyddssystem
69
1
Trygghet och säkerhet

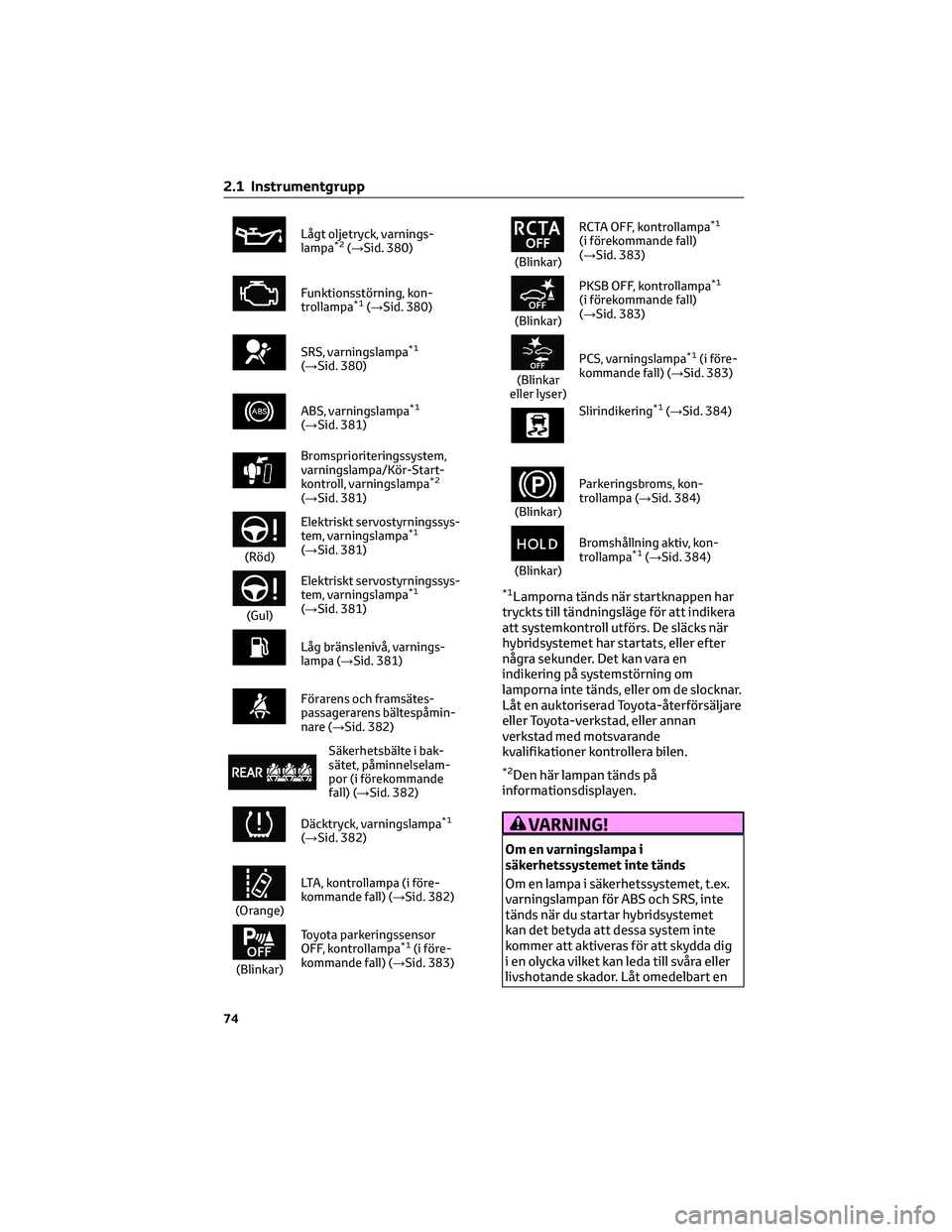

Lågt oljetryck, varnings-
lampa*2(→Sid. 380)
Funktionsstörning, kon-
trollampa*1(→Sid. 380)
SRS, varningslampa*1
(→Sid. 380)
ABS, varningslampa*1
(→Sid. 381)
Bromsprioriteringssystem,
varningslampa/Kör-Start-
kontroll, varningslampa
*2
(→Sid. 381)
(Röd)Elektriskt servostyrningssys-
tem, varningslampa
*1
(→Sid. 381)
(Gul)Elektriskt servostyrningssys-
tem, varningslampa
*1
(→Sid. 381)
Låg bränslenivå, varnings-
lampa (→Sid. 381)
Förarens och framsätes-
passagerarens bältespåmin-
nare (→Sid. 382)
Säkerhetsbälte i bak-
sätet, påminnelselam-
por (i förekommande
fall) (→Sid. 382)
Däcktryck, varningslampa*1
(→Sid. 382)
(Orange)LTA, kontrollampa (i före-
kommande fall) (→Sid. 382)
(Blinkar)Toyota parkeringssensor
OFF, kontrollampa
*1(i före-
kommande fall) (→Sid. 383)
(Blinkar)RCTA OFF, kontrollampa
*1
(i förekommande fall)
(→Sid. 383)
(Blinkar)PKSB OFF, kontrollampa
*1
(i förekommande fall)
(→Sid. 383)
(Blinkar
eller lyser)PCS, varningslampa
*1(i före-
kommande fall) (→Sid. 383)
Slirindikering*1(→Sid. 384)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 384)
(Blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 384)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2Den här lampan tänds på
informationsdisplayen.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt omedelbart en
2.1 Instrumentgrupp
74

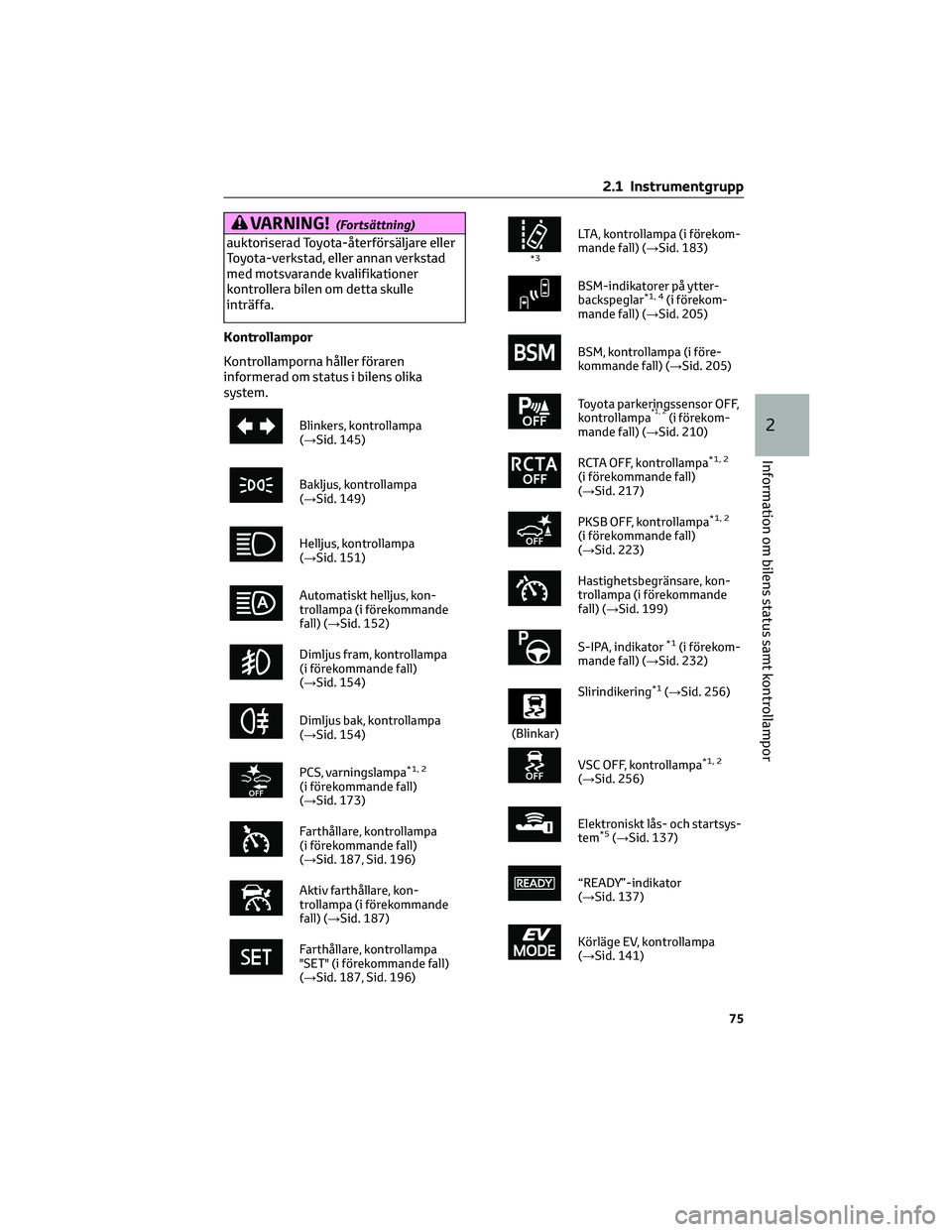

VARNING!(Fortsättning)
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kontrollampa
(→Sid. 145)
Bakljus, kontrollampa
(→Sid. 149)
Helljus, kontrollampa
(→Sid. 151)
Automatiskt helljus, kon-
trollampa (i förekommande
fall) (→Sid. 152)
Dimljus fram, kontrollampa
(i förekommande fall)
(→Sid. 154)
Dimljus bak, kontrollampa
(→Sid. 154)
PCS, varningslampa*1, 2
(i förekommande fall)
(→Sid. 173)
Farthållare, kontrollampa
(i förekommande fall)
(→Sid. 187, Sid. 196)
Aktiv farthållare, kon-
trollampa (i förekommande
fall) (→Sid. 187)
Farthållare, kontrollampa
"SET" (i förekommande fall)
(→Sid. 187, Sid. 196)
*3
LTA, kontrollampa (i förekom-
mande fall) (→Sid. 183)
BSM-indikatorer på ytter-
backspeglar*1, 4(i förekom-
mande fall) (→Sid. 205)
BSM, kontrollampa (i före-
kommande fall) (→Sid. 205)
Toyota parkeringssensor OFF,
kontrollampa*1, 2(i förekom-
mande fall) (→Sid. 210)
RCTA OFF, kontrollampa*1, 2
(i förekommande fall)
(→Sid. 217)
PKSB OFF, kontrollampa*1, 2
(i förekommande fall)
(→Sid. 223)
Hastighetsbegränsare, kon-
trollampa (i förekommande
fall) (→Sid. 199)
S-IPA, indikator*1(i förekom-
mande fall) (→Sid. 232)
(Blinkar)Slirindikering
*1(→Sid. 256)
VSC OFF, kontrollampa*1, 2
(→Sid. 256)
Elektroniskt lås- och startsys-
tem*5(→Sid. 137)
“READY”-indikator
(→Sid. 137)
Körläge EV, kontrollampa
(→Sid. 141)
2.1 Instrumentgrupp
75
2
Information om bilens status samt kontrollampor

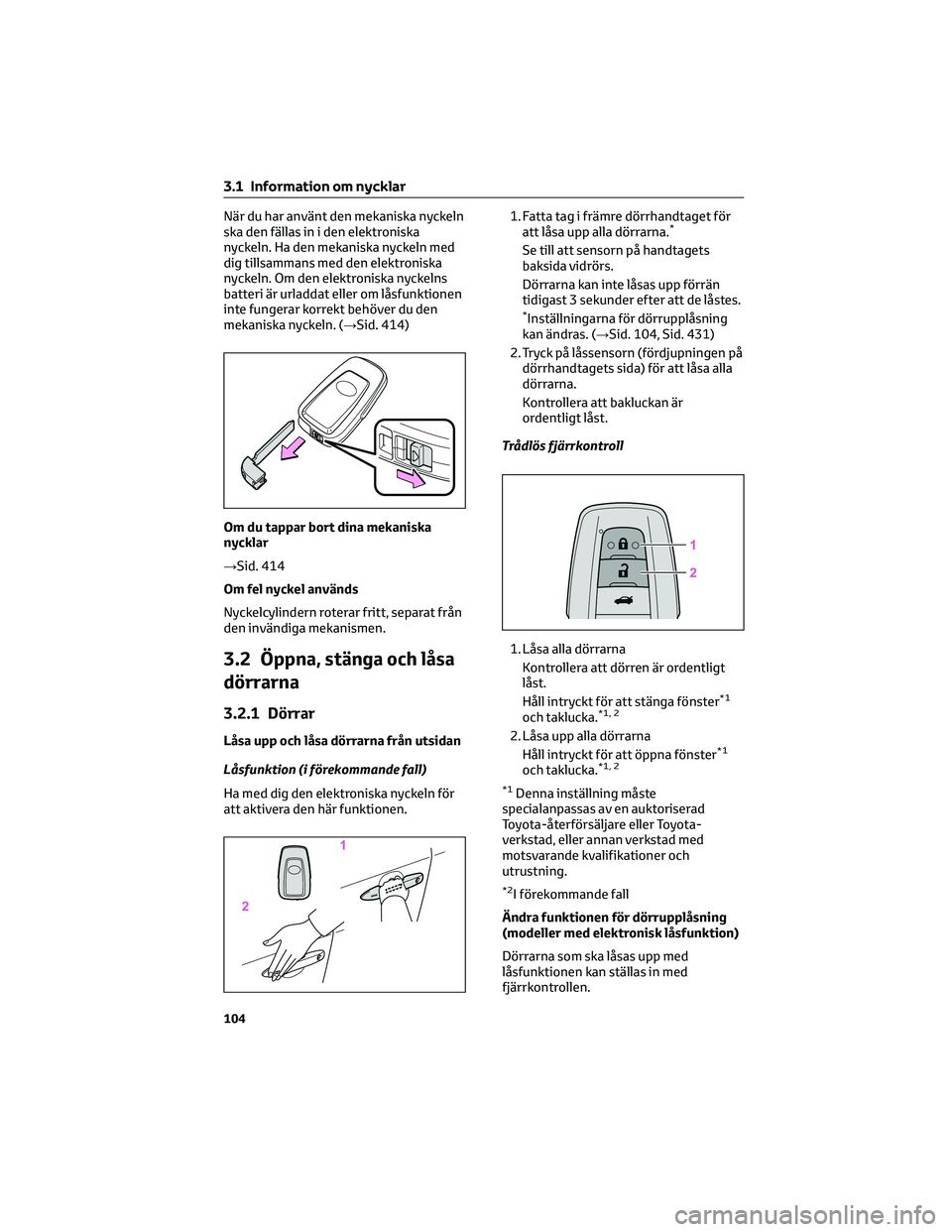

När du har använt den mekaniska nyckeln
ska den fällas in i den elektroniska
nyckeln. Ha den mekaniska nyckeln med
dig tillsammans med den elektroniska
nyckeln. Om den elektroniska nyckelns
batteri är urladdat eller om låsfunktionen
inte fungerar korrekt behöver du den
mekaniska nyckeln. (→Sid. 414)
Om du tappar bort dina mekaniska
nycklar
→Sid. 414
Om fel nyckel används
Nyckelcylindern roterar fritt, separat från
den invändiga mekanismen.
3.2 Öppna, stänga och låsa
dörrarna
3.2.1 Dörrar
Låsa upp och låsa dörrarna från utsidan
Låsfunktion (i förekommande fall)
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.1. Fatta tag i främre dörrhandtaget för
att låsa upp alla dörrarna.
*
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
*Inställningarna för dörrupplåsning
kan ändras. (→Sid. 104, Sid. 431)
2. Tryck på låssensorn (fördjupningen på
dörrhandtagets sida) för att låsa alla
dörrarna.
Kontrollera att bakluckan är
ordentligt låst.
Trådlös fjärrkontroll
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst.
Håll intryckt för att stänga fönster
*1
och taklucka.*1, 2
2. Låsa upp alla dörrarna
Håll intryckt för att öppna fönster*1
och taklucka.*1, 2
*1
Denna inställning måste
specialanpassas av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
*2I förekommande fall
Ändra funktionen för dörrupplåsning
(modeller med elektronisk låsfunktion)
Dörrarna som ska låsas upp med
låsfunktionen kan ställas in med
fjärrkontrollen.
3.1 Information om nycklar
104

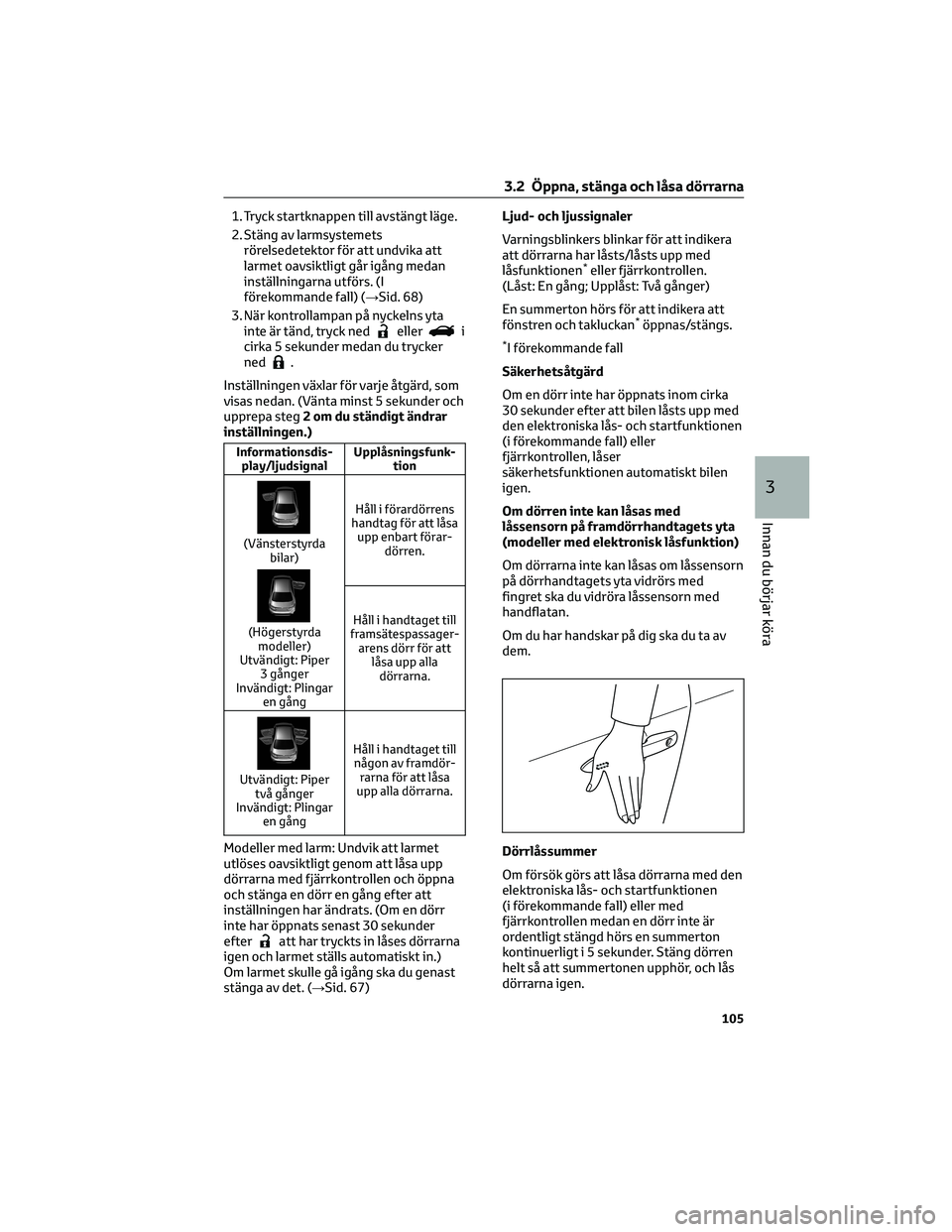

1. Tryck startknappen till avstängt läge.
2. Stäng av larmsystemets
rörelsedetektor för att undvika att
larmet oavsiktligt går igång medan
inställningarna utförs. (I
förekommande fall) (→Sid. 68)
3. När kontrollampan på nyckelns yta
inte är tänd, tryck ned
elleri
cirka 5 sekunder medan du trycker
ned
.
Inställningen växlar för varje åtgärd, som
visas nedan. (Vänta minst 5 sekunder och
upprepa steg2 om du ständigt ändrar
inställningen.)
Informationsdis-
play/ljudsignalUpplåsningsfunk-
tion
(Vänsterstyrda
bilar)
(Högerstyrda
modeller)
Utvändigt: Piper
3 gånger
Invändigt: Plingar
en gångHåll i förardörrens
handtag för att låsa
upp enbart förar-
dörren.
Håll i handtaget till
framsätespassager-
arens dörr för att
låsa upp alla
dörrarna.
Utvändigt: Piper
två gånger
Invändigt: Plingar
en gångHåll i handtaget till
någon av framdör-
rarna för att låsa
upp alla dörrarna.
Modeller med larm: Undvik att larmet
utlöses oavsiktligt genom att låsa upp
dörrarna med fjärrkontrollen och öppna
och stänga en dörr en gång efter att
inställningen har ändrats. (Om en dörr
inte har öppnats senast 30 sekunder
efter
att har tryckts in låses dörrarna
igen och larmet ställs automatiskt in.)
Om larmet skulle gå igång ska du genast
stänga av det. (→Sid. 67)Ljud- och ljussignaler
Varningsblinkers blinkar för att indikera
att dörrarna har låsts/låsts upp med
låsfunktionen
*eller fjärrkontrollen.
(Låst: En gång; Upplåst: Två gånger)
En summerton hörs för att indikera att
fönstren och takluckan
*öppnas/stängs.
*I förekommande fall
Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
den elektroniska lås- och startfunktionen
(i förekommande fall) eller
fjärrkontrollen, låser
säkerhetsfunktionen automatiskt bilen
igen.
Om dörren inte kan låsas med
låssensorn på framdörrhandtagets yta
(modeller med elektronisk låsfunktion)
Om dörrarna inte kan låsas om låssensorn
på dörrhandtagets yta vidrörs med
fingret ska du vidröra låssensorn med
handflatan.
Om du har handskar på dig ska du ta av
dem.
Dörrlåssummer
Om försök görs att låsa dörrarna med den
elektroniska lås- och startfunktionen
(i förekommande fall) eller med
fjärrkontrollen medan en dörr inte är
ordentligt stängd hörs en summerton
kontinuerligt i 5 sekunder. Stäng dörren
helt så att summertonen upphör, och lås
dörrarna igen.
3.2 Öppna, stänga och låsa dörrarna
105
3
Innan du börjar köra
