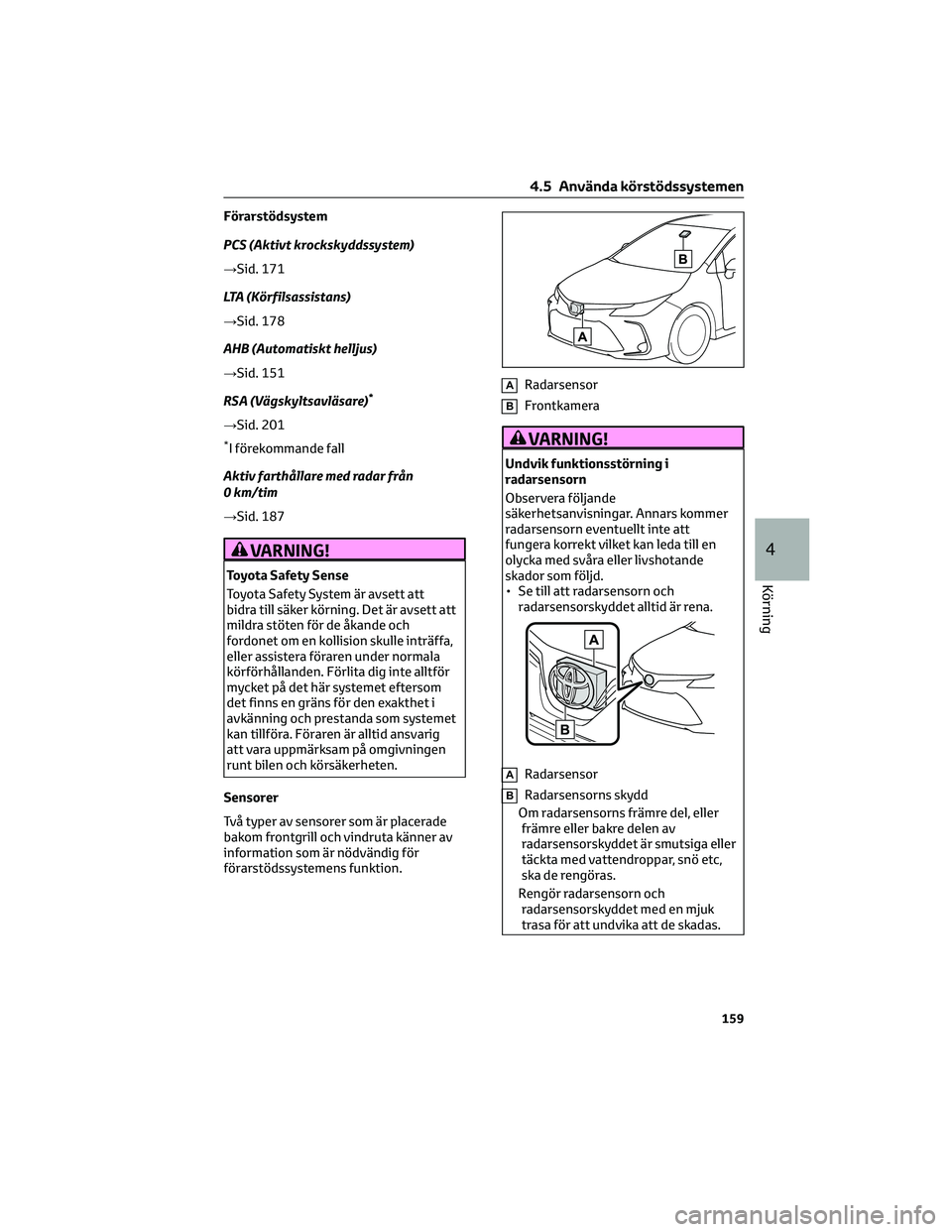

Page 161 of 522

Förarstödsystem
PCS (Aktivt krockskyddssystem)
→Sid. 171
LTA (Körfilsassistans)
→Sid. 178
AHB (Automatiskt helljus)
→Sid. 151
RSA (Vägskyltsavläsare)
*
→Sid. 201
*I förekommande fall

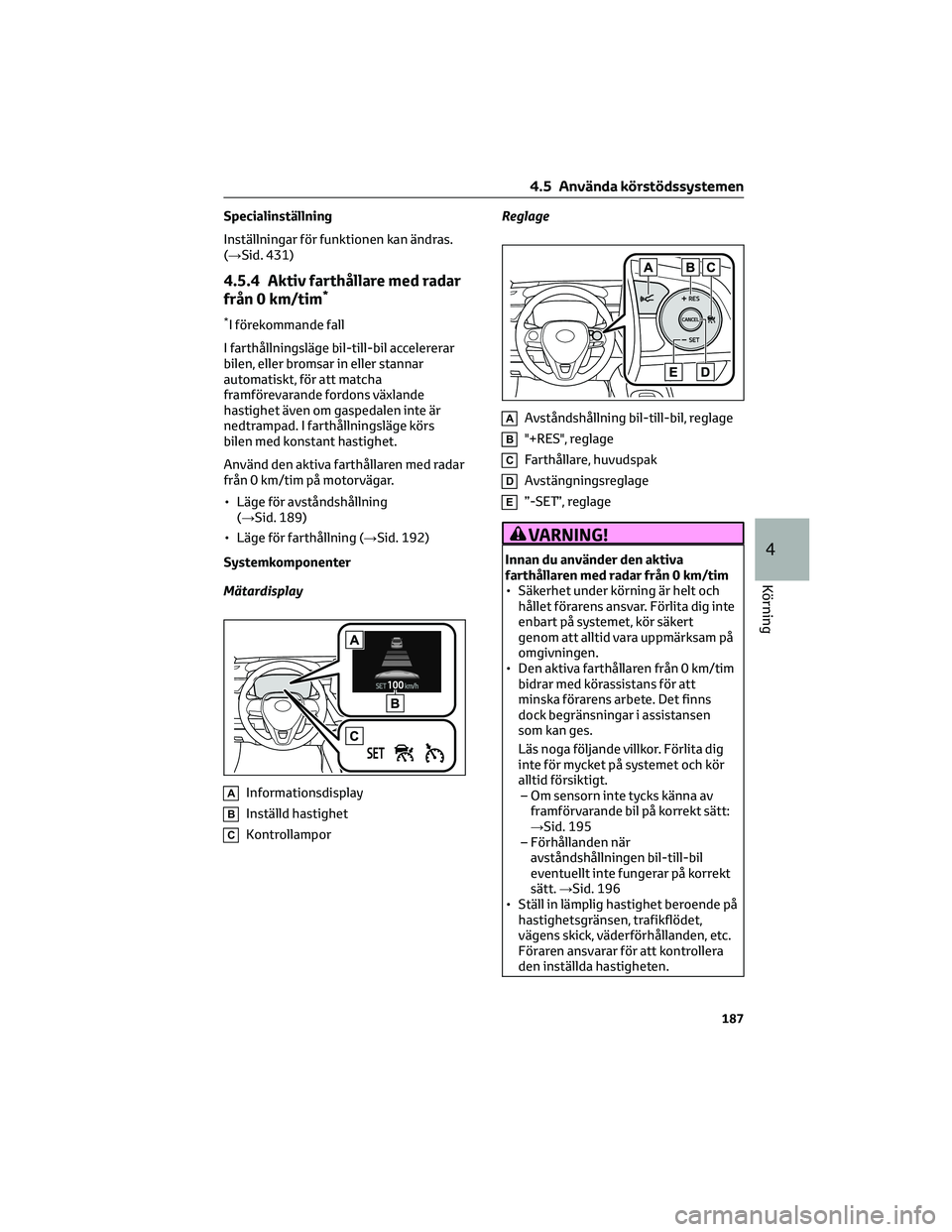

Aktiv farthållare med radar från
0 km/tim
→Sid. 187
VARNING!
Toyota Safety Sense
Toyota Safety System är avsett att
bidra till säker körning. Det är avsett att
mildra stöten för de åkande och
fordonet om en kollision skulle inträffa,
eller assistera föraren under normala
körförhållanden. Förlita dig inte alltför
mycket på det här systemet eftersom
det finns en gräns för den exakthet i
avkänning och prestanda som systemet
kan tillföra. Föraren är alltid ansvarig
att vara uppmärksam på omgivningen
runt bilen och körsäkerheten.
Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
förarstödssystemens funktion.
ARadarsensor
BFrontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande
säkerhetsanvisningar. Annars kommer
radarsensorn eventuellt inte att
fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Se till att radarsensorn och
radarsensorskyddet alltid är rena.
ARadarsensor
BRadarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc,
ska de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk
trasa för att undvika att de skadas.
4.5 Använda körstödssystemen
159
4
Körning

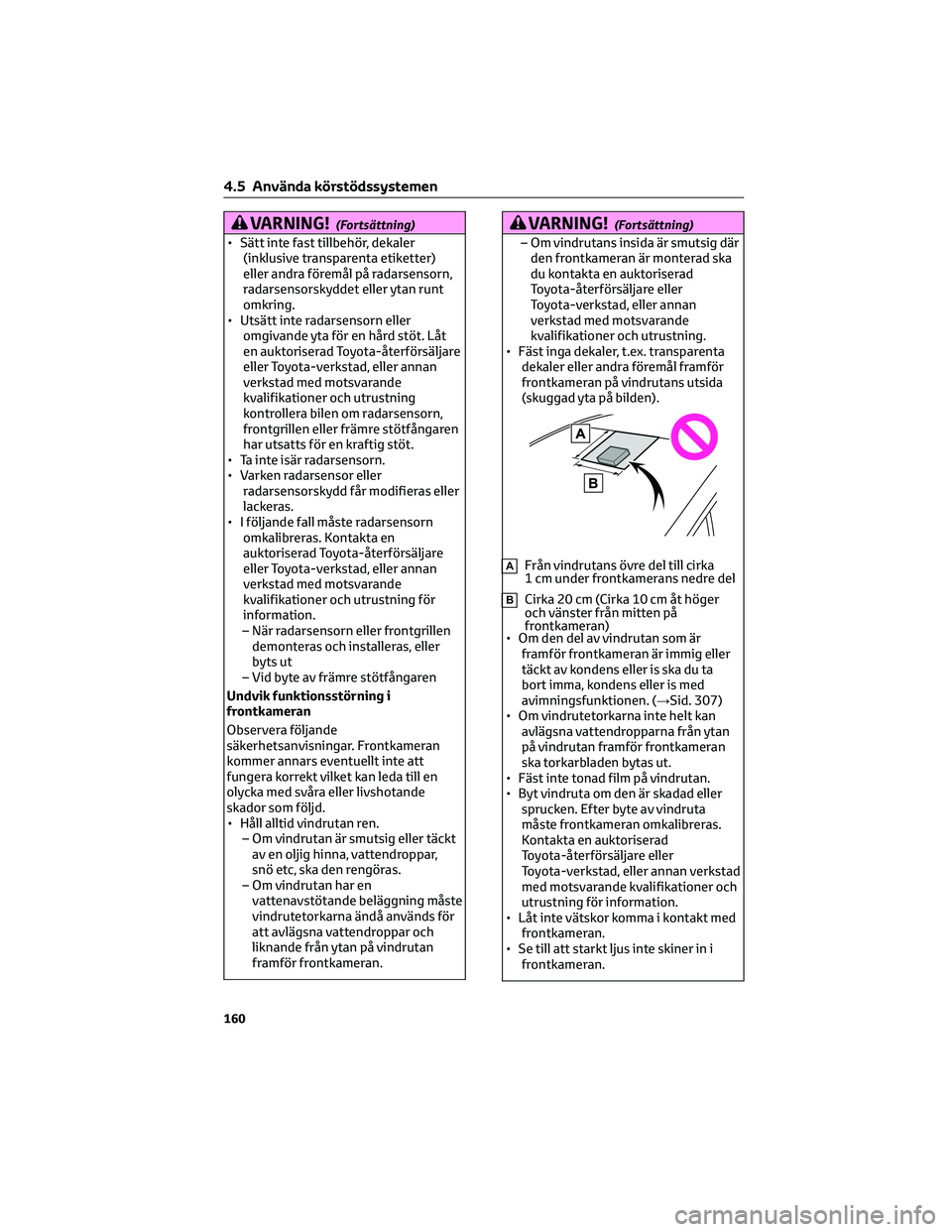

Page 162 of 522

VARNING!(Fortsättning)
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller
omgivande yta för en hård stöt. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorskydd får modifieras eller
lackeras.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande
säkerhetsanvisningar. Frontkameran
kommer annars eventuellt inte att
fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande
skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar,
snö etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning måste
vindrutetorkarna ändå används för
att avlägsna vattendroppar och
liknande från ytan på vindrutan
framför frontkameran.
VARNING!(Fortsättning)
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
AFrån vindrutans övre del till cirka
1 cm under frontkamerans nedre del
BCirka 20 cm (Cirka 10 cm åt höger
och vänster från mitten på
frontkameran)
• Om den del av vindrutan som är
framför frontkameran är immig eller
täckt av kondens eller is ska du ta
bort imma, kondens eller is med
avimningsfunktionen. (→Sid. 307)
• Om vindrutetorkarna inte helt kan
avlägsna vattendropparna från ytan
på vindrutan framför frontkameran
ska torkarbladen bytas ut.
• Fäst inte tonad film på vindrutan.
• Byt vindruta om den är skadad eller
sprucken. Efter byte av vindruta
måste frontkameran omkalibreras.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information.
• Låt inte vätskor komma i kontakt med
frontkameran.
• Se till att starkt ljus inte skiner in i
frontkameran.
4.5 Använda körstödssystemen
160

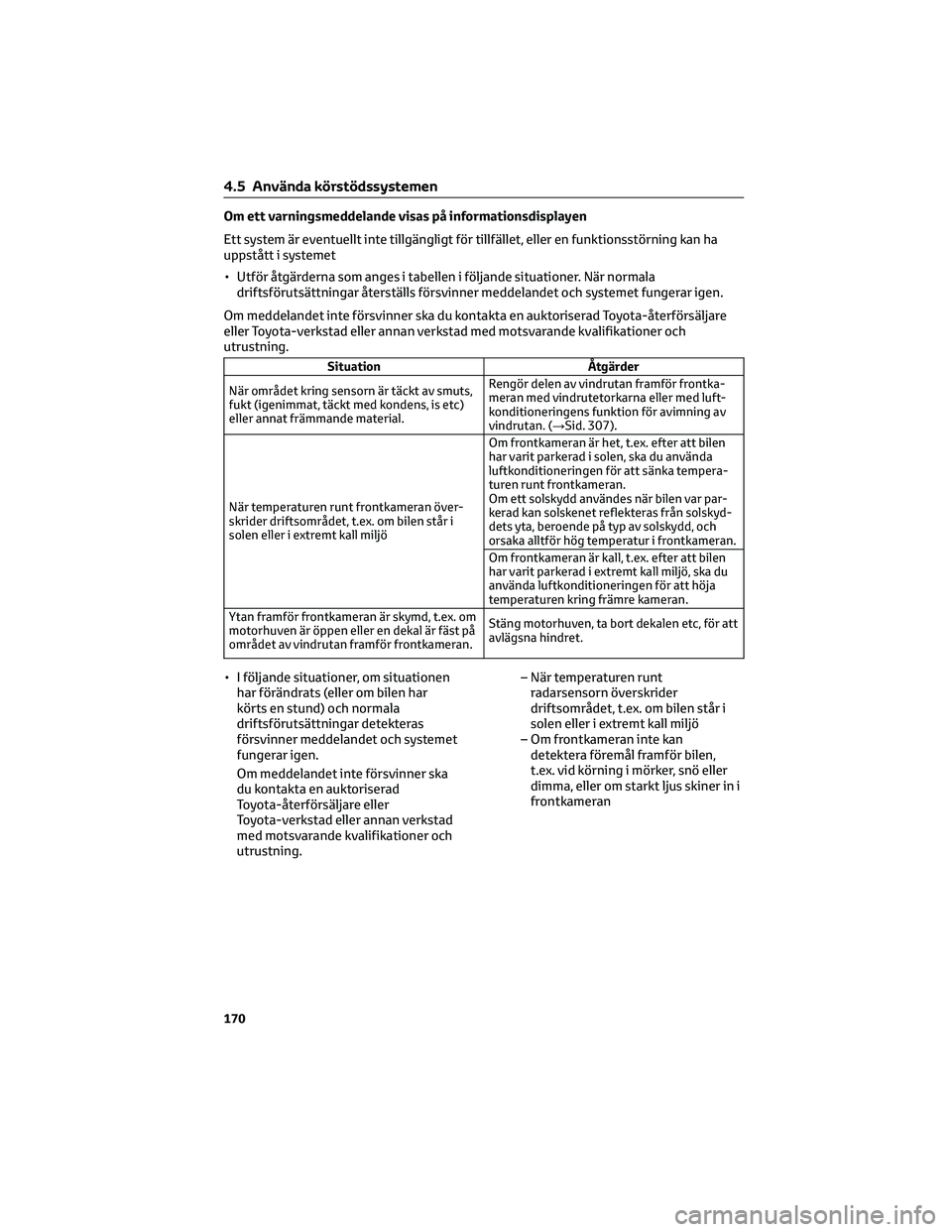

Page 172 of 522

Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförutsättningar återställs försvinner meddelandet och systemet fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Situation Åtgärder
När området kring sensorn är täckt av smuts,
fukt (igenimmat, täckt med kondens, is etc)
eller annat främmande material.Rengör delen av vindrutan framför frontka-
meran med vindrutetorkarna eller med luft-
konditioneringens funktion för avimning av
vindrutan. (→Sid. 307).
När temperaturen runt frontkameran över-
skrider driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen
har varit parkerad i solen, ska du använda
luftkonditioneringen för att sänka tempera-
turen runt frontkameran.
Om ett solskydd användes när bilen var par-
kerad kan solskenet reflekteras från solskyd-
dets yta, beroende på typ av solskydd, och
orsaka alltför hög temperatur i frontkameran.
Om frontkameran är kall, t.ex. efter att bilen
har varit parkerad i extremt kall miljö, ska du
använda luftkonditioneringen för att höja
temperaturen kring främre kameran.
Ytan framför frontkameran är skymd, t.ex. om
motorhuven är öppen eller en dekal är fäst på
området av vindrutan framför frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna hindret.
• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om frontkameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
frontkameran
4.5 Använda körstödssystemen
170

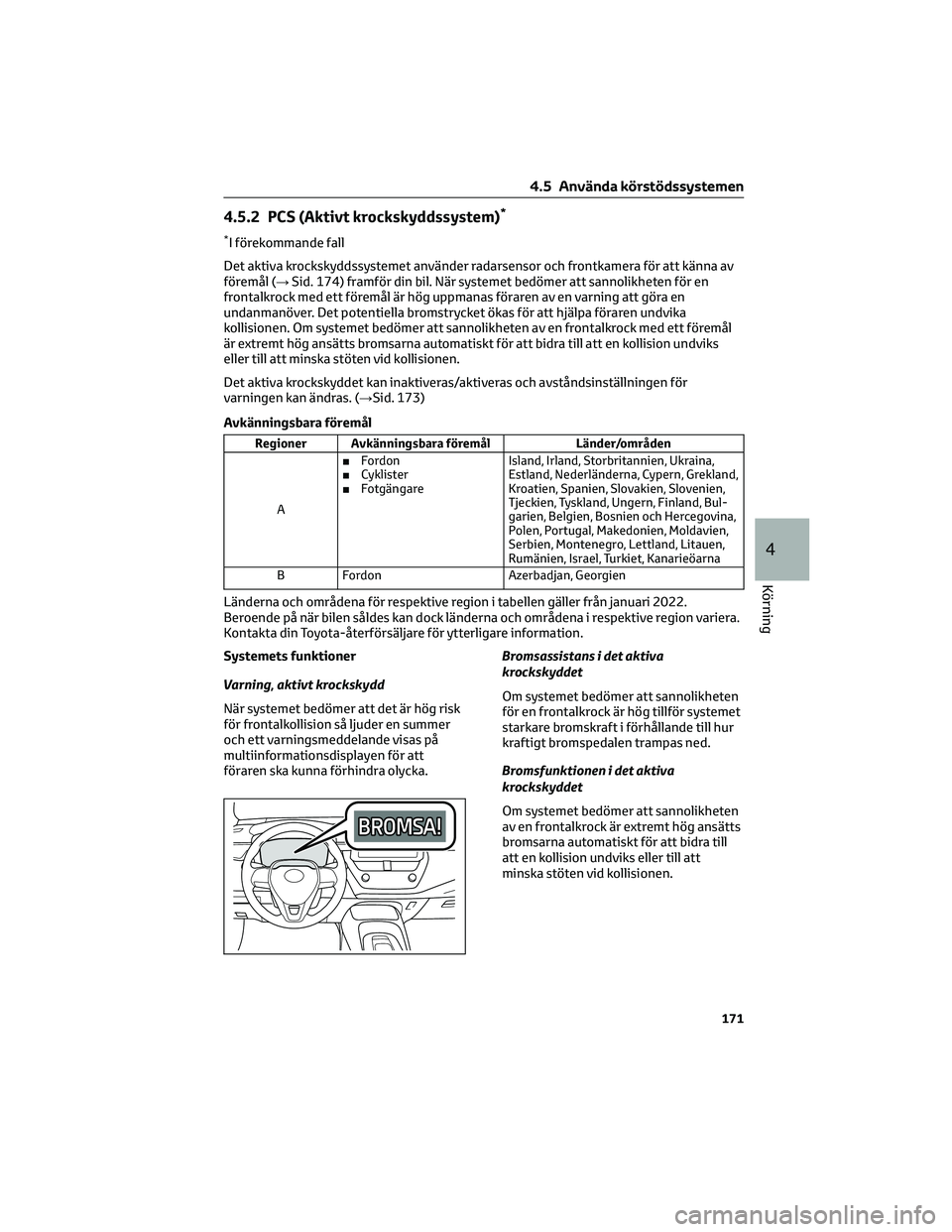

Page 173 of 522

4.5.2 PCS (Aktivt krockskyddssystem)*
*I förekommande fall
Det aktiva krockskyddssystemet använder radarsensor och frontkamera för att känna av
föremål (→Sid. 174) framför din bil. När systemet bedömer att sannolikheten för en
frontalkrock med ett föremål är hög uppmanas föraren av en varning att göra en
undanmanöver. Det potentiella bromstrycket ökas för att hjälpa föraren undvika
kollisionen. Om systemet bedömer att sannolikheten av en frontalkrock med ett föremål
är extremt hög ansätts bromsarna automatiskt för att bidra till att en kollision undviks
eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och avståndsinställningen för
varningen kan ändras. (→Sid. 173)
Avkänningsbara föremål
Regioner Avkänningsbara föremål Länder/områden
A■Fordon
■Cyklister
■FotgängareIsland, Irland, Storbritannien, Ukraina,
Estland, Nederländerna, Cypern, Grekland,
Kroatien, Spanien, Slovakien, Slovenien,
Tjeckien, Tyskland, Ungern, Finland, Bul-
garien, Belgien, Bosnien och Hercegovina,
Polen, Portugal, Makedonien, Moldavien,
Serbien, Montenegro, Lettland, Litauen,
Rumänien, Israel, Turkiet, Kanarieöarna
B Fordon Azerbadjan, Georgien
Länderna och områdena för respektive region i tabellen gäller från januari 2022.
Beroende på när bilen såldes kan dock länderna och områdena i respektive region variera.
Kontakta din Toyota-återförsäljare för ytterligare information.
Systemets funktioner
Varning, aktivt krockskydd
När systemet bedömer att det är hög risk
för frontalkollision så ljuder en summer
och ett varningsmeddelande visas på
multiinformationsdisplayen för att
föraren ska kunna förhindra olycka.Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
av en frontalkrock är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
4.5 Använda körstödssystemen
171
4
Körning

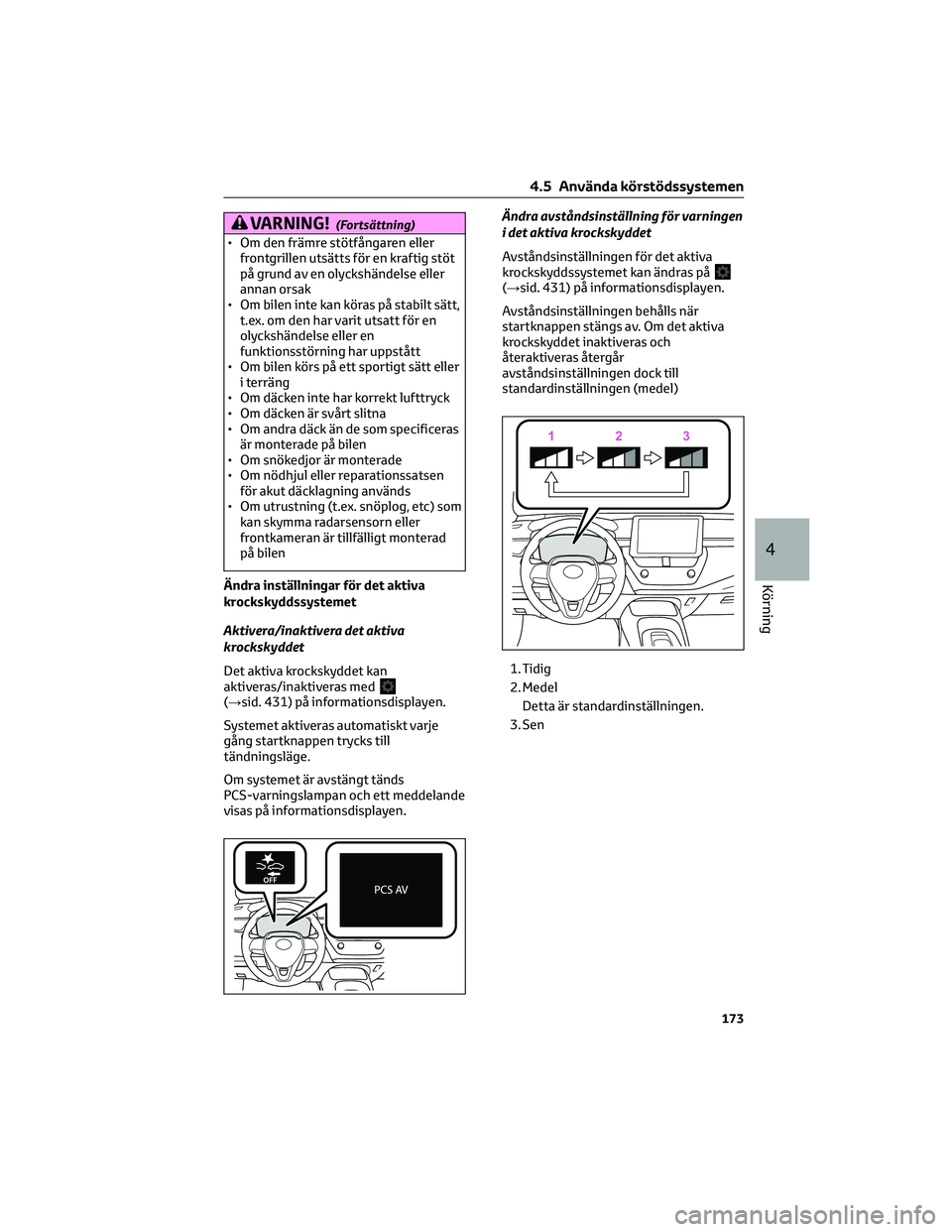

Page 175 of 522

VARNING!(Fortsättning)
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller
i terräng
• Om däcken inte har korrekt lufttryck
• Om däcken är svårt slitna
• Om andra däck än de som specificeras
är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc) som
kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddssystemet
Aktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 431) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.Ändra avståndsinställning för varningen
i det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
(→sid. 431) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och
återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)
1. Tidig
2. Medel
Detta är standardinställningen.
3. Sen
4.5 Använda körstödssystemen
173
4
Körning

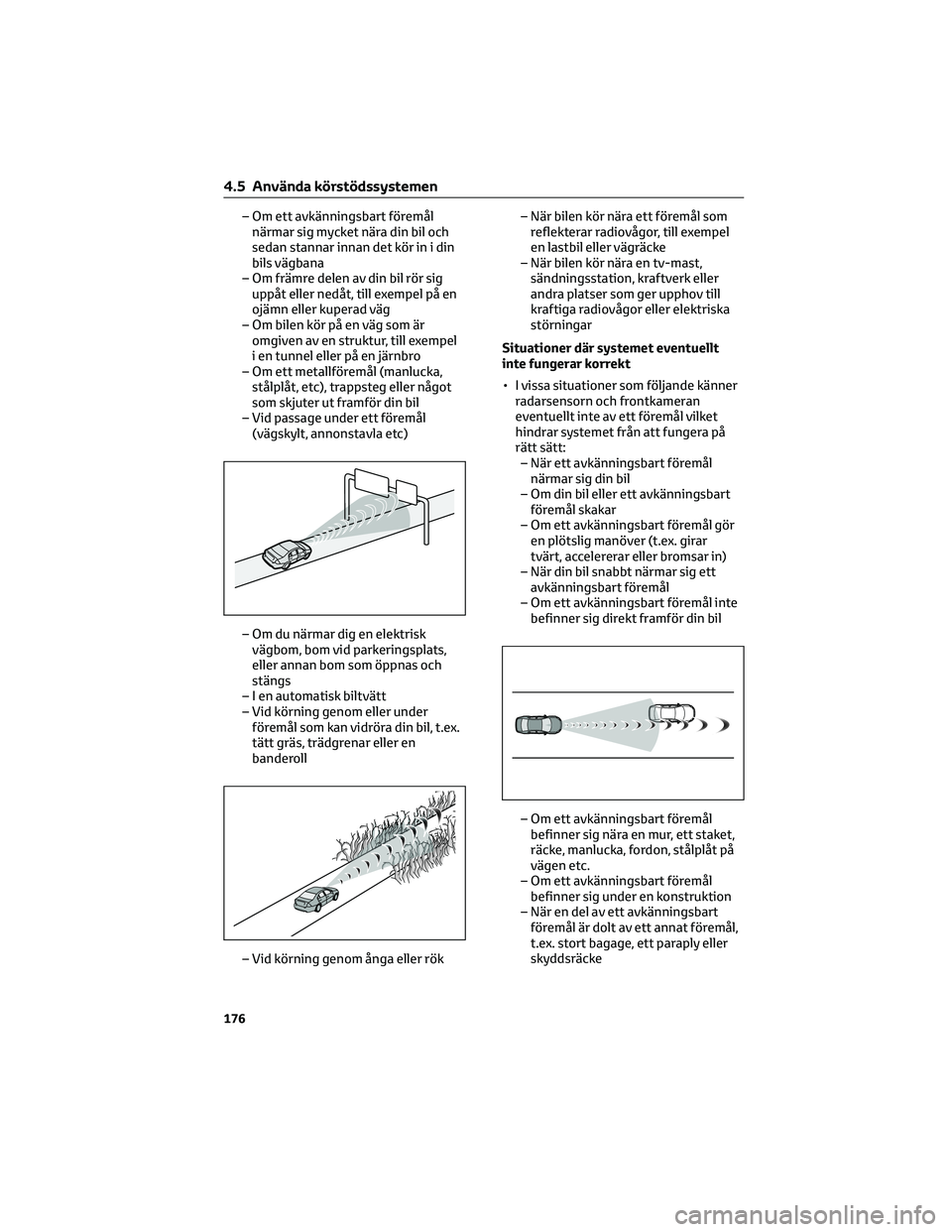

Page 178 of 522

– Om ett avkänningsbart föremål
närmar sig mycket nära din bil och
sedan stannar innan det kör in i din
bils vägbana
– Om främre delen av din bil rör sig
uppåt eller nedåt, till exempel på en
ojämn eller kuperad väg
– Om bilen kör på en väg som är
omgiven av en struktur, till exempel
i en tunnel eller på en järnbro
– Om ett metallföremål (manlucka,
stålplåt, etc), trappsteg eller något
som skjuter ut framför din bil
– Vid passage under ett föremål
(vägskylt, annonstavla etc)
– Om du närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– I en automatisk biltvätt
– Vid körning genom eller under
föremål som kan vidröra din bil, t.ex.
tätt gräs, trädgrenar eller en
banderoll
– Vid körning genom ånga eller rök– När bilen kör nära ett föremål som
reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– När bilen kör nära en tv-mast,
sändningsstation, kraftverk eller
andra platser som ger upphov till
kraftiga radiovågor eller elektriska
störningar
Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett avkänningsbart föremål
närmar sig din bil
– Om din bil eller ett avkänningsbart
föremål skakar
– Om ett avkänningsbart föremål gör
en plötslig manöver (t.ex. girar
tvärt, accelererar eller bromsar in)
– När din bil snabbt närmar sig ett
avkänningsbart föremål
– Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
– Om ett avkänningsbart föremål
befinner sig nära en mur, ett staket,
räcke, manlucka, fordon, stålplåt på
vägen etc.
– Om ett avkänningsbart föremål
befinner sig under en konstruktion
– När en del av ett avkänningsbart
föremål är dolt av ett annat föremål,
t.ex. stort bagage, ett paraply eller
skyddsräcke
4.5 Använda körstödssystemen
176
Page 180 of 522

– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och i några
sekunder efter körning i en kurva
– Om bilen sladdar
– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
*1Gäller fordon som är avsedda för
länder/områden där detektering av
cyklister inte är möjlig (→Sid. 171)
*2Gäller fordon som är avsedda för
länder/områden där detektering av
fotgängare och/eller cyklister är möjlig
(→Sid. 171)
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 256) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned OFF Pre-Collision Brake
System Unavailable" visas på
informationsdisplayen.
4.5.3 LTA (Körfilsassistans)*
*I förekommande fall
Vid körning på motorvägar med vita
(gula) körfältsmarkeringar larmar den här
funktionen föraren om bilen lämnar sitt
körfält eller riktning
*och ger assistans
genom att vrida ratten för att hålla bilen i
sitt körfält eller riktning
*. Systemet ger
styrassistans när den aktiva farthållaren
från 0 km/tim håller bilen i sitt körfält.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en riktning
*
med frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda körstödssystemen
178
Page 188 of 522

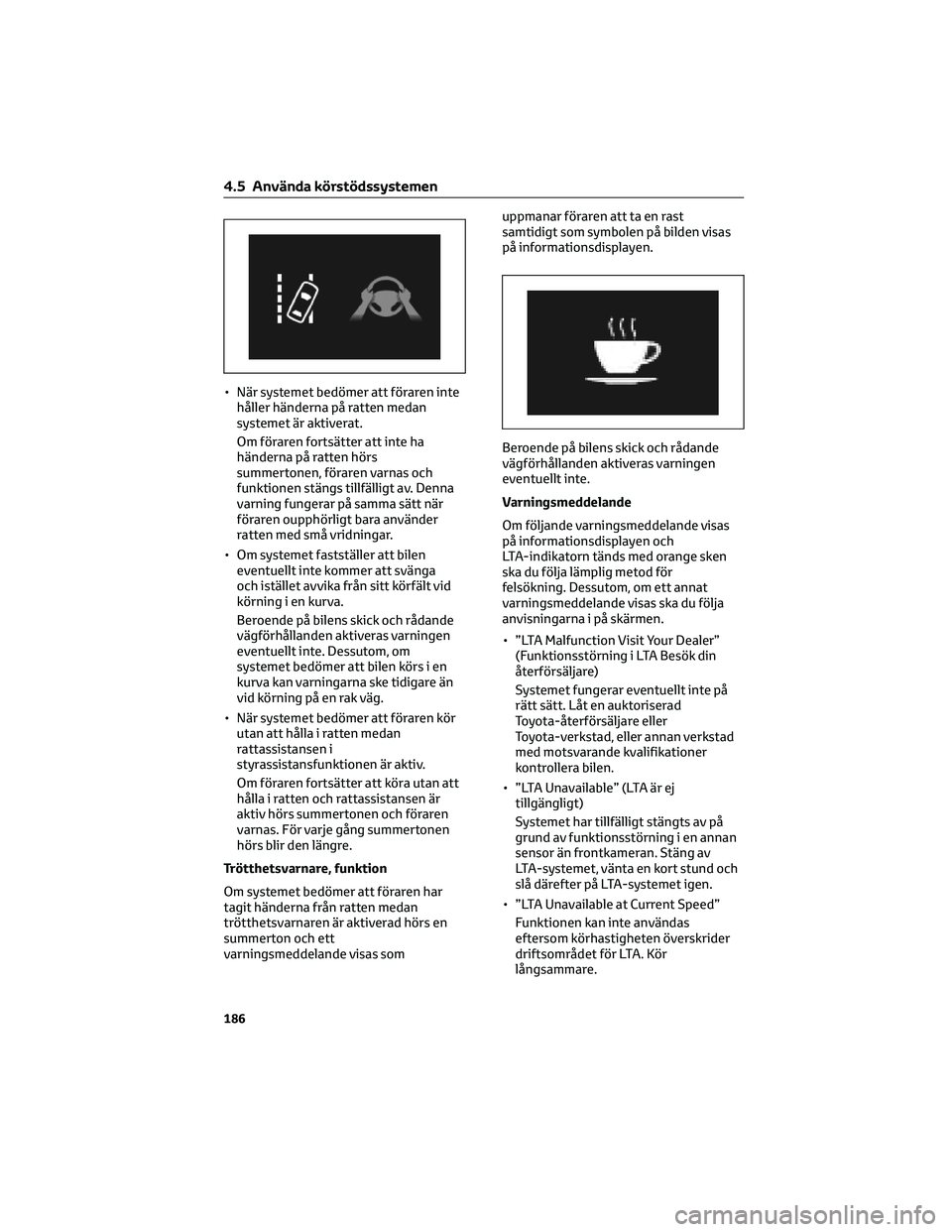

• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs
summertonen, föraren varnas och
funktionen stängs tillfälligt av. Denna
varning fungerar på samma sätt när
föraren oupphörligt bara använder
ratten med små vridningar.
• Om systemet fastställer att bilen
eventuellt inte kommer att svänga
och istället avvika från sitt körfält vid
körning i en kurva.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Dessutom, om
systemet bedömer att bilen körs i en
kurva kan varningarna ske tidigare än
vid körning på en rak väg.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren
varnas. För varje gång summertonen
hörs blir den längre.
Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas somuppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
(Funktionsstörning i LTA Besök din
återförsäljare)
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable” (LTA är ej
tillgängligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
4.5 Använda körstödssystemen
186
Page 189 of 522

Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 431)
4.5.4 Aktiv farthållare med radar
från 0 km/tim*
*I förekommande fall
I farthållningsläge bil-till-bil accelererar
bilen, eller bromsar in eller stannar
automatiskt, för att matcha
framförevarande fordons växlande
hastighet även om gaspedalen inte är
nedtrampad. I farthållningsläge körs
bilen med konstant hastighet.
Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 189)
• Läge för farthållning (→Sid. 192)
Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollamporReglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E”-SET”, reglage
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges.
Läs noga följande villkor. Förlita dig
inte för mycket på systemet och kör
alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 195
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 196
• Ställ in lämplig hastighet beroende på
hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
4.5 Använda körstödssystemen
187
4
Körning
Page 190 of 522

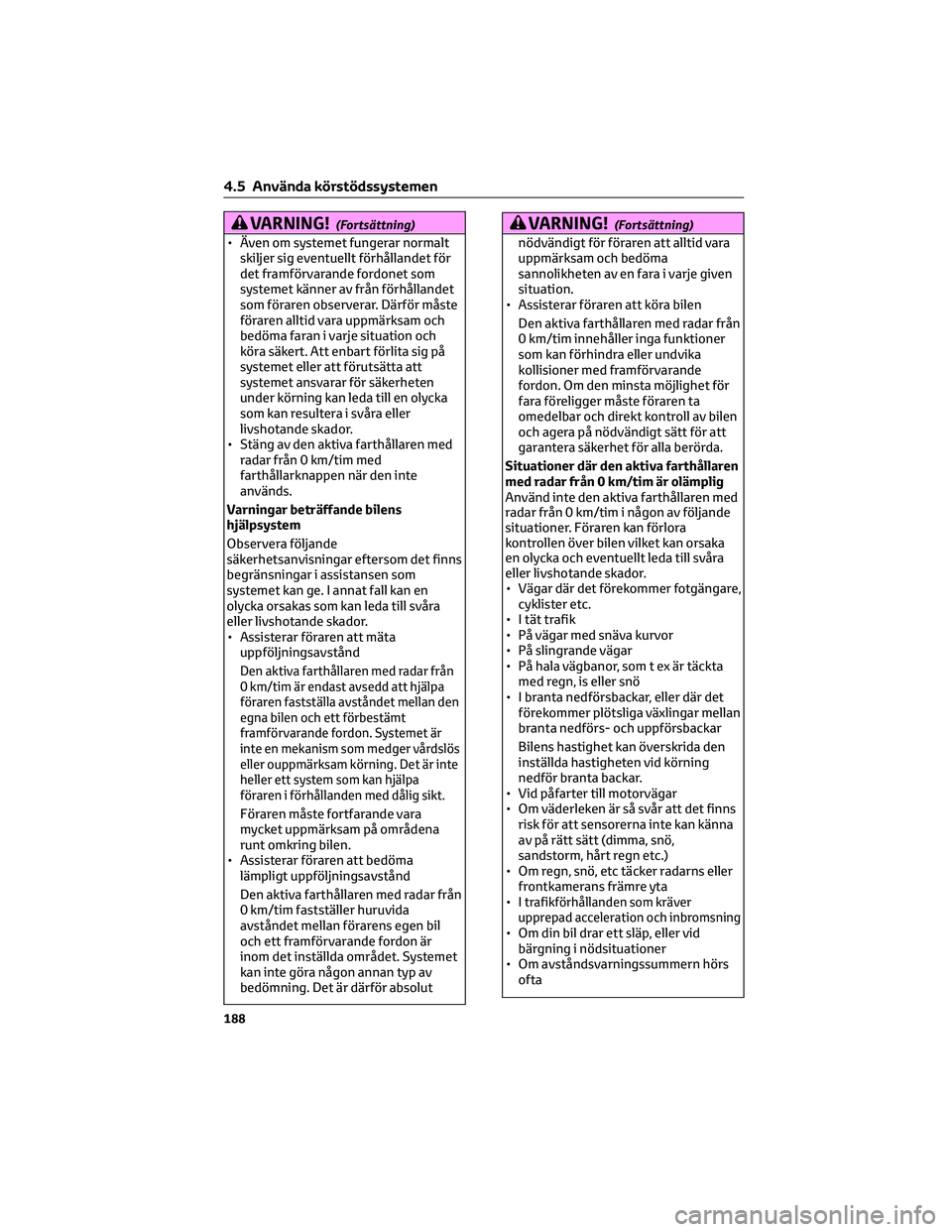

VARNING!(Fortsättning)
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller att förutsätta att
systemet ansvarar för säkerheten
under körning kan leda till en olycka
som kan resultera i svåra eller
livshotande skador.
• Stäng av den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappen när den inte
används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det finns
begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim är endast avsedd att hjälpa
föraren fastställa avståndet mellan den
egna bilen och ett förbestämt
framförvarande fordon. Systemet är
inte en mekanism som medger vårdslös
eller ouppmärksam körning. Det är inte
heller ett system som kan hjälpa
föraren i förhållanden med dålig sikt.
Föraren måste fortfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området. Systemet
kan inte göra någon annan typ av
bedömning. Det är därför absolut
VARNING!(Fortsättning)
nödvändigt för föraren att alltid vara
uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar från
0 km/tim innehåller inga funktioner
som kan förhindra eller undvika
kollisioner med framförvarande
fordon. Om den minsta möjlighet för
fara föreligger måste föraren ta
omedelbar och direkt kontroll av bilen
och agera på nödvändigt sätt för att
garantera säkerhet för alla berörda.
Situationer där den aktiva farthållaren
med radar från 0 km/tim är olämplig
Använd inte den aktiva farthållaren med
radar från 0 km/tim i någon av följande
situationer. Föraren kan förlora
kontrollen över bilen vilket kan orsaka
en olycka och eventuellt leda till svåra
eller livshotande skador.
• Vägar där det förekommer fotgängare,
cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga växlingar mellan
branta nedförs- och uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det finns
risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
•
I trafikförhållanden som kräver
upprepad acceleration och inbromsning
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
• Om avståndsvarningssummern hörs
ofta
4.5 Använda körstödssystemen
188
