TOYOTA COROLLA 2022 Instructieboekje (in Dutch)

169
4
4-2. Rijprocedures
Rijden
4
Controleer of ACCESSORY (stand
ACC) of IGNITION ON (contact
AAN) op het multi-informatiedisplay
uit is.
Schakelt EV-modus in/uit
Als de EV-modus wordt ingeschakeld, gaat
het controlelampje EV MODE branden. Door
in de EV-modus de schakelaar in te drukken,
wordt teruggekeerd naar normaal rijden
(aandrijving door de benzinemotor en de
elektromotor [tractiemotor]).
QOmstandigheden waarin de EV-modus
niet kan worden ingeschakeld
In de volgende gevallen kan de EV-modus
mogelijk niet worden ingeschakeld. Als de
modus niet ingeschakel d kan worden, klinkt
er een zoemer en verschijnt er een melding
op het multi-informatiedisplay.
OPMERKING
QVoorkomen van ontlading van de
12V-accu
Schakel het hybridesys teem niet uit als de
selectiehendel in een andere stand dan P
staat. Als het hybridesysteem wordt uitge-
schakeld met de selectiehendel in een
andere stand wordt het contact niet UIT
maar in stand ACC gezet. Als het contact
in stand ACC blijft staan, kan de accu ont-
laden raken.
EV-modus
In de EV-modus wordt er elek-
trisch vermogen geleverd door het
batterijpakket (tractiebatterij) en
wordt alleen de elektromotor (trac-
tiemotor) gebruikt voor de aandrij-
ving van de auto.
Deze modus is geschikt voor het
's nachts of in de vroege morgen
door woonwijken rijden of het rij-
den in een parkeergarage, enz.
zonder dat u zich zorgen hoeft te
maken over geluidsoverlast of uit-
laatgassen.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 169 Monday, October 11, 2021 11:32 AM

1704-2. Rijprocedures
ODe temperatuur van het hybridesysteem is
te hoog.
De auto heeft lang in de zon gestaan of na
het oprijden van een helling, het rijden met
hoge snelheid, enz.
ODe temperatuur van het hybridesysteem is
te laag.
De auto heeft bijvoorbeeld lang in een
omgeving met een temperatuur lager dan
0°C gestaan, enz.
ODe benzinemotor is aan het opwarmen.
OHet batterijpakket (tractiebatterij) is bijna
leeg.
De resterende capaciteit van het batterij-
pakket die op de energiemonitor wordt
aangegeven, is laag. (→Blz. 116)
ORijsnelheid is hoog.
OHet gaspedaal wordt stevig ingetrapt of de
auto rijdt op een helling, enz.
ODe voorruitverwarming is ingeschakeld.
QDe EV-modus inschakelen wanneer de
benzinemotor koud is
Als de benzinemotor nog koud is en het
hybridesysteem wordt gestart, wordt na korte
tijd automatisch de benzinemotor gestart,
zodat deze op temperatuur kan komen. In dat
geval kan de EV-modus niet worden inge-
schakeld.
Druk zodra het hybridesysteem is gestart en
het controlelampje READY brandt en voordat
de benzinemotor start op de EV-modusscha-
kelaar om de EV-modus in te schakelen.
QAutomatische uitschakeling van de EV-
modus
Tijdens het rijden in de EV-modus, kan in de
volgende gevallen automatisch de benzine-
motor worden gestart en kan de auto worden
aangedreven door de benzinemotor en de
elektromotor (tractiemotor). Als de EV-modus
wordt uitgeschakeld, klinkt er een zoemer,
knippert het controlelampje EV MODE en
wordt er een melding weergegeven op het
multi-informatiedisplay.
OHet batterijpakket (tractiebatterij) raakt
leeg.
De resterende capaciteit van het batterij-
pakket die op de energiemonitor wordt
aangegeven, is laag. ( →Blz. 116)
ORijsnelheid is hoog.
OHet gaspedaal wordt stevig ingetrapt of de
auto rijdt op een helling, enz.
QMaximale rijafstand in EV-modus
De maximale rijafstand in de EV-modus vari-
eert van een paar honderd meter tot onge-
veer 1 km. Er zijn afhankelijk van de omstan-
digheden van de auto echter situaties waarbij
de EV-modus niet kan worden gebruikt.
(De maximale rijafstand is afhankelijk van de
laadtoestand van het batterijpakket [tractie-
batterij] en de rijomstandigheden.)
QBrandstofverbruik
Het hybridesysteem is ontworpen voor een
zo laag mogelijk brandstofverbruik onder nor-
male rijomstandigheden (aandrijving door
benzinemotor en elektromotor [tractiemotor]).
Als de EV-modus vaker wordt gebruikt dan
nodig is, zal het brandstofverbruik hoger zijn.
QAls “EV Mode Unavailable” (EV-modus
niet beschikbaar) wordt weergegeven
op het multi-informatiedisplay
De EV-modus is niet beschikbaar. De reden
dat de EV-modus niet beschikbaar is (motor
draait stationair, ladingstoestand batterijpak-
ket is laag, rijsnelheid is hoger dan de snel-
heid waarbij de EV-modus werkt of gaspe-
daal is te ver ingetrapt) kan worden weerge-
geven. Gebruik de EV-modus wanneer deze
beschikbaar is.
QAls “EV Mode Deactivated” (EV-modus
uitgeschakeld) wordt weergegeven op
het multi-informatiedisplay
De EV-modus is automa tisch uitgeschakeld.
De reden dat de EV-modus niet beschikbaar
is (ladingstoestand batterijpakket is laag, rij-
snelheid is hoger dan de snelheid waarbij de
EV-modus werkt of gaspedaal is te ver inge-
trapt) kan worden weergegeven. Rijd een
tijdje met de auto alvorens te proberen de
EV-modus weer in te schakelen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 170 Monday, October 11, 2021 11:32 AM

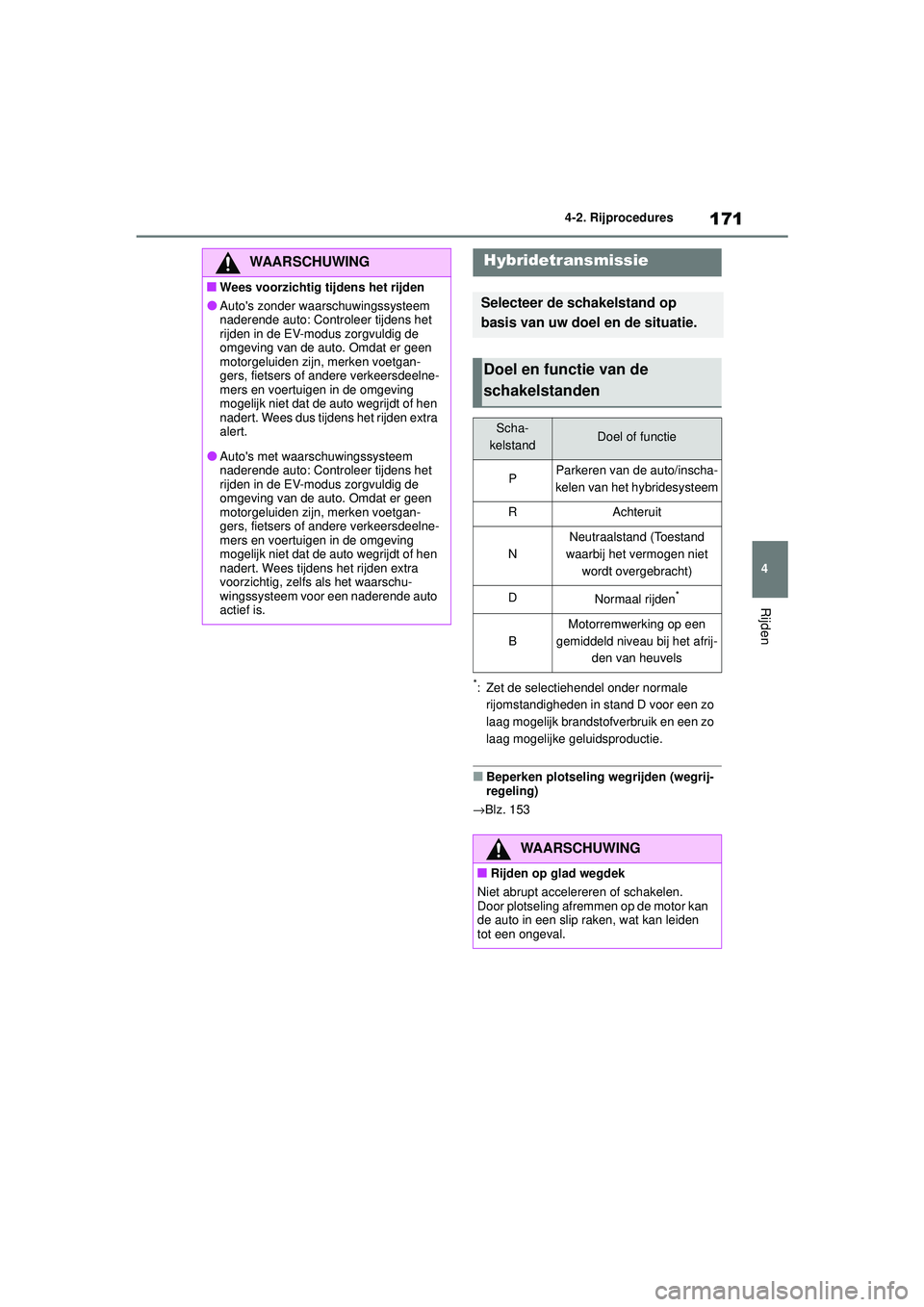

171
4
4-2. Rijprocedures
Rijden
*: Zet de selectiehendel onder normale
rijomstandigheden in stand D voor een zo
laag mogelijk brandstofverbruik en een zo
laag mogelijke geluidsproductie.
QBeperken plotseling wegrijden (wegrij-
regeling)
→ Blz. 153
WAARSCHUWING
QWees voorzichtig tijdens het rijden
OAuto's zonder waarschuwingssysteem
naderende auto: Controleer tijdens het
rijden in de EV-modus zorgvuldig de
omgeving van de auto. Omdat er geen
motorgeluiden zijn, merken voetgan-
gers, fietsers of andere verkeersdeelne-
mers en voertuigen in de omgeving
mogelijk niet dat de auto wegrijdt of hen
nadert. Wees dus tijdens het rijden extra
alert.
OAuto's met waarschuwingssysteem
naderende auto: Controleer tijdens het
rijden in de EV-modus zorgvuldig de
omgeving van de auto. Omdat er geen
motorgeluiden zijn, merken voetgan-
gers, fietsers of andere verkeersdeelne-
mers en voertuigen in de omgeving
mogelijk niet dat de auto wegrijdt of hen
nadert. Wees tijdens het rijden extra
voorzichtig, zelfs als het waarschu-
wingssysteem voor een naderende auto
actief is.
Hybridetransmissie
Selecteer de schakelstand op
basis van uw doel en de situatie.
Doel en functie van de
schakelstanden
Scha-
kelstandDoel of functie
PParkeren van de auto/inscha-
kelen van het hybridesysteem
RAchteruit
N
Neutraalstand (Toestand
waarbij het vermogen niet
wordt overgebracht)
DNormaal rijden*
B
Motorremwerking op een
gemiddeld niveau bij het afrij- den van heuvels
WAARSCHUWING
QRijden op glad wegdek
Niet abrupt accelereren of schakelen.
Door plotseling afremmen op de motor kan
de auto in een slip raken, wat kan leiden
tot een ongeval.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 171 Monday, October 11, 2021 11:32 AM

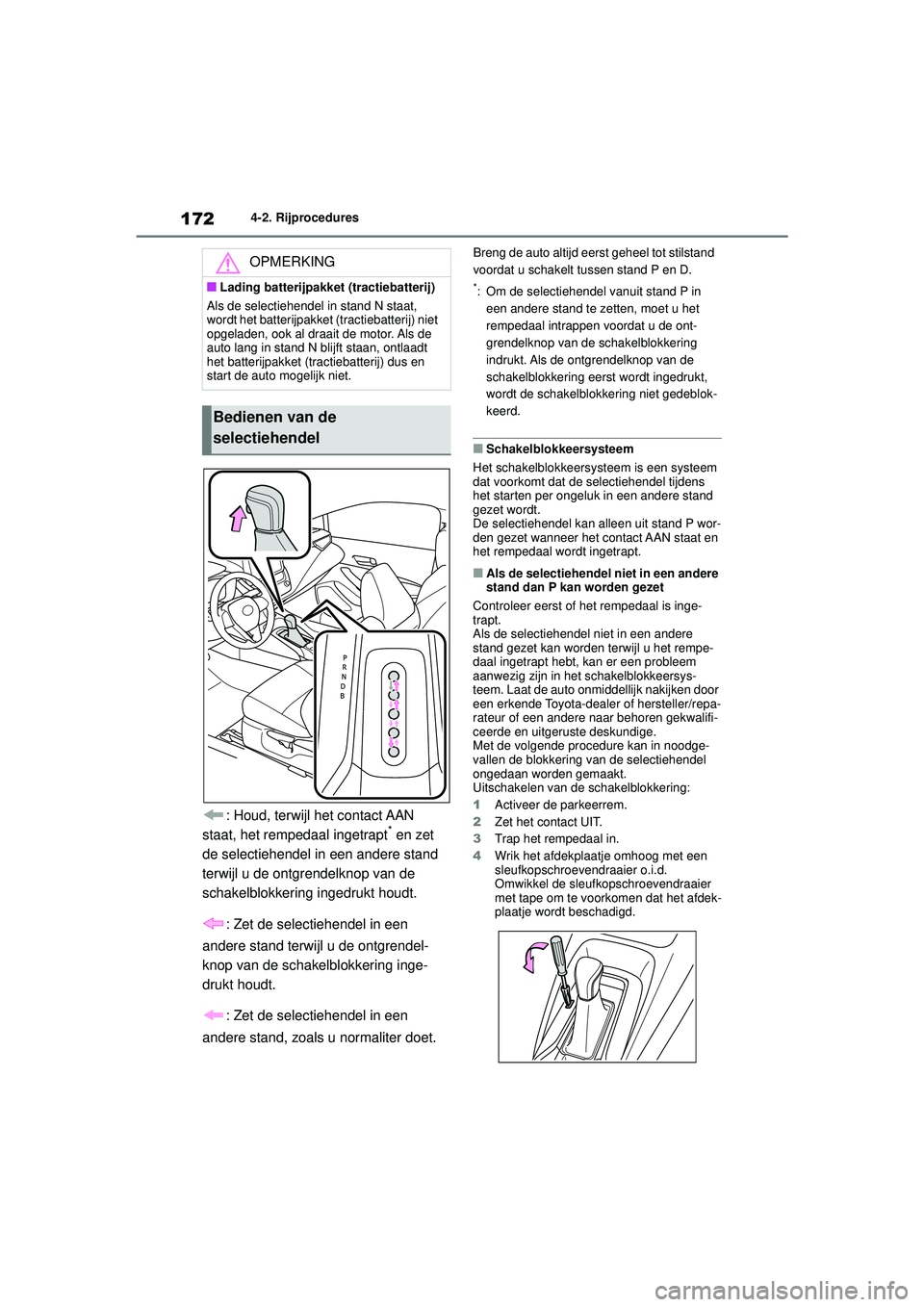

1724-2. Rijprocedures
: Houd, terwijl het contact AAN
staat, het rempedaal ingetrapt* en zet
de selectiehendel in een andere stand
terwijl u de ontgrendelknop van de
schakelblokkering ingedrukt houdt.
: Zet de selectiehendel in een
andere stand terwijl u de ontgrendel-
knop van de schakelblokkering inge-
drukt houdt.
: Zet de selectiehendel in een
andere stand, zoals u normaliter doet.
Breng de auto altijd eerst geheel tot stilstand
voordat u schakelt tussen stand P en D.
*: Om de selectiehendel vanuit stand P in een andere stand te zetten, moet u het
rempedaal intrappen voordat u de ont-
grendelknop van de schakelblokkering
indrukt. Als de ontgrendelknop van de
schakelblokkering eerst wordt ingedrukt,
wordt de schakelblokkering niet gedeblok-
keerd.
QSchakelblokkeersysteem
Het schakelblokkeersyst eem is een systeem
dat voorkomt dat de selectiehendel tijdens
het starten per ongeluk in een andere stand
gezet wordt.
De selectiehendel kan alleen uit stand P wor-
den gezet wanneer het contact AAN staat en
het rempedaal wordt ingetrapt.
QAls de selectiehendel niet in een andere
stand dan P kan worden gezet
Controleer eerst of het rempedaal is inge-
trapt.
Als de selectiehendel niet in een andere
stand gezet kan worden terwijl u het rempe-
daal ingetrapt hebt, kan er een probleem
aanwezig zijn in het schakelblokkeersys-
teem. Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Met de volgende procedure kan in noodge-
vallen de blokkering van de selectiehendel
ongedaan worden gemaakt.
Uitschakelen van de schakelblokkering:
1 Activeer de parkeerrem.
2 Zet het contact UIT.
3 Trap het rempedaal in.
4 Wrik het afdekplaatje omhoog met een
sleufkopschroevendraaier o.i.d.
Omwikkel de sleufkopschroevendraaier
met tape om te voorkomen dat het afdek-
plaatje wordt beschadigd.
OPMERKING
QLading batterijpakket (tractiebatterij)
Als de selectiehendel in stand N staat,
wordt het batterijpakket (tractiebatterij) niet
opgeladen, ook al draait de motor. Als de
auto lang in stand N blijft staan, ontlaadt
het batterijpakket (tractiebatterij) dus en
start de auto mogelijk niet.
Bedienen van de
selectiehendel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 172 Monday, October 11, 2021 11:32 AM

173
4
4-2. Rijprocedures
Rijden
5
Houd de deblokkeerschakelaar ingedrukt
en druk vervolgens de knop op de selec-
tiehendelknop ingedrukt.
De selectiehendel kan worden verplaatst als
beide knoppen ingedrukt zijn.
QRemwerking van de motor
Wanneer schakelstand B geselecteerd is,
wordt er op de motor afgeremd als u het gas-
pedaal loslaat.
OWanneer er met hoge snelheden wordt
gereden, voelt u, in vergelijking met nor-
male auto's met een benzinemotor, de
motorremwerking minder.
OEr kan met de auto geaccelereerd worden
zelfs wanneer schakelstand B geselec-
teerd is.
Als er continu in stand B wordt gereden, zal
het brandstofverbruik hoog zijn. Selecteer
normaal gesproken stand D.
→Blz. 298
WAARSCHUWING
QVoorkomen van ongevallen bij het
uitschakelen van de schakelblokke-
ring
Activeer de parkeerrem en trap het rempe-
daal in alvorens de deblokkeerschakelaar
in te drukken.
Als per ongeluk het gaspedaal in plaats
van het rempedaal wordt ingetrapt als de
deblokkeerschakelaar wordt ingedrukt en
de selectiehendel uit stand P wordt gezet,
kan de auto plotseling wegrijden, hetgeen
kan leiden tot een ongeval met dodelijk of
ernstig letsel tot gevolg.
Selecteren van de rijmodus
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 173 Monday, October 11, 2021 11:32 AM

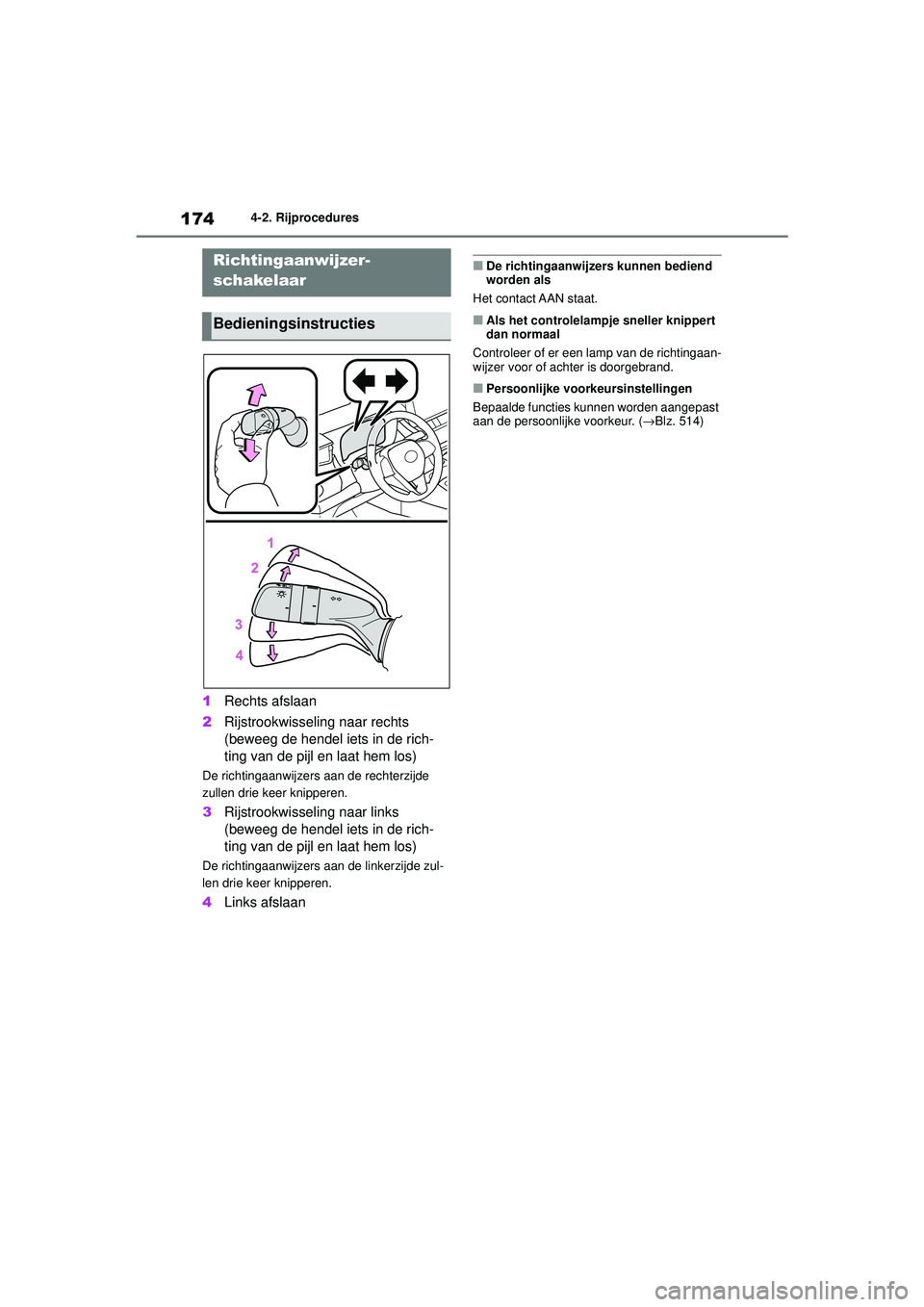

1744-2. Rijprocedures
1Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de rechterzijde
zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets in de rich-
ting van de pijl en laat hem los)
De richtingaanwijzers aan de linkerzijde zul-
len drie keer knipperen.
4Links afslaan
QDe richtingaanwijzers kunnen bediend
worden als
Het contact AAN staat.
QAls het controlelampje sneller knippert
dan normaal
Controleer of er een lamp van de richtingaan-
wijzer voor of achter is doorgebrand.
QPersoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 514)
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 174 Monday, October 11, 2021 11:32 AM

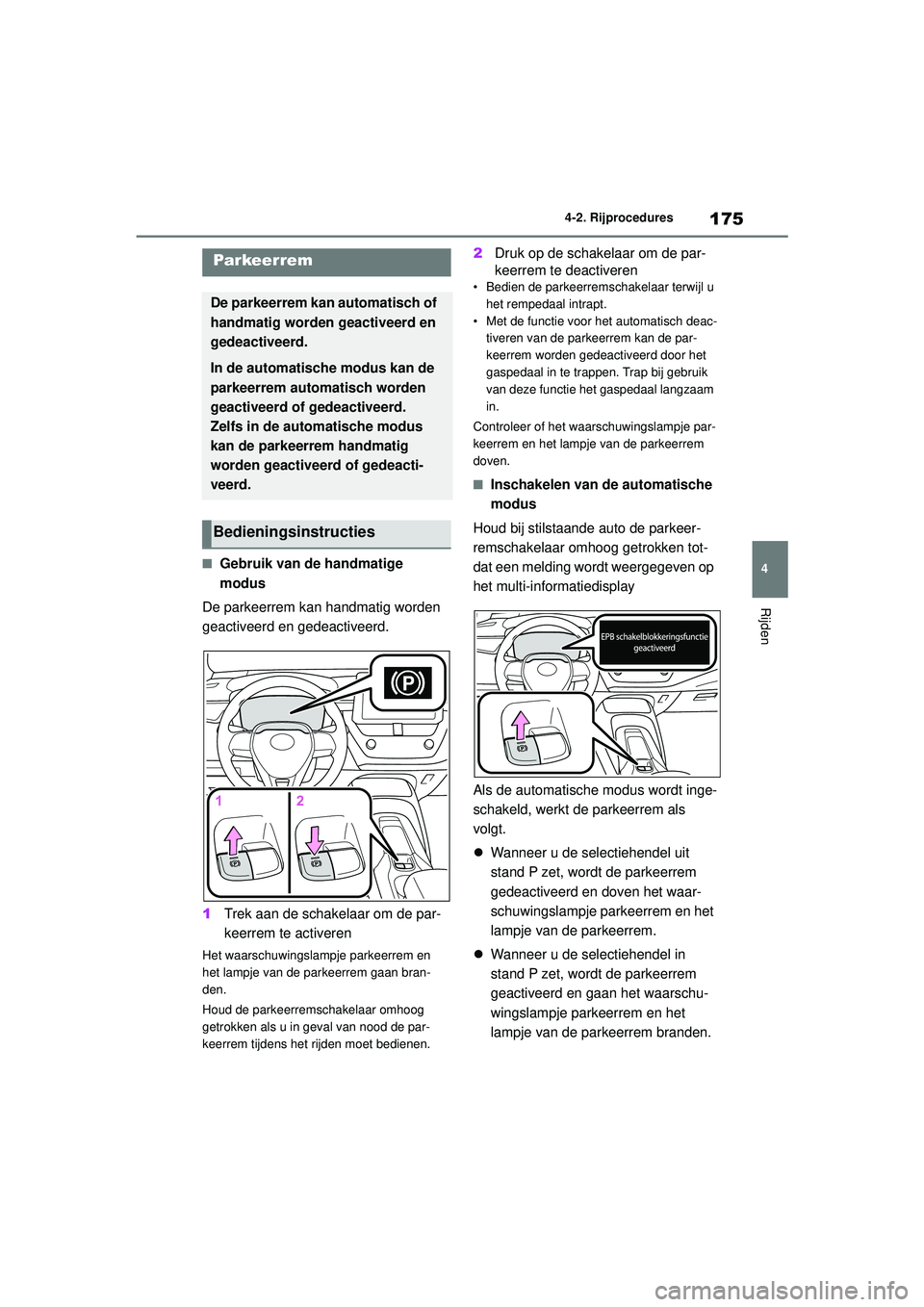

175
4
4-2. Rijprocedures
Rijden
QGebruik van de handmatige
modus
De parkeerrem kan handmatig worden
geactiveerd en gedeactiveerd.
1 Trek aan de schakelaar om de par-
keerrem te activeren
Het waarschuwingslampje parkeerrem en
het lampje van de parkeerrem gaan bran-
den.
Houd de parkeerremschakelaar omhoog
getrokken als u in geval van nood de par-
keerrem tijdens het rijden moet bedienen.
2Druk op de schakelaar om de par-
keerrem te deactiveren
• Bedien de parkeerrems chakelaar terwijl u
het rempedaal intrapt.
• Met de functie voor het automatisch deac- tiveren van de parkeerrem kan de par-
keerrem worden gedeactiveerd door het
gaspedaal in te trappen. Trap bij gebruik
van deze functie het gaspedaal langzaam
in.
Controleer of het waarschuwingslampje par-
keerrem en het lampje van de parkeerrem
doven.
QInschakelen van de automatische
modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken tot-
dat een melding wordt weergegeven op
het multi-informatiedisplay
Als de automatische modus wordt inge-
schakeld, werkt de parkeerrem als
volgt.
 Wanneer u de selectiehendel uit
stand P zet, wordt de parkeerrem
gedeactiveerd en doven het waar-
schuwingslampje parkeerrem en het
lampje van de parkeerrem.
 Wanneer u de selectiehendel in
stand P zet, wordt de parkeerrem
geactiveerd en gaan het waarschu-
wingslampje parkeerrem en het
lampje van de parkeerrem branden.
Parkeerrem
De parkeerrem kan automatisch of
handmatig worden geactiveerd en
gedeactiveerd.
In de automatische modus kan de
parkeerrem automatisch worden
geactiveerd of gedeactiveerd.
Zelfs in de automatische modus
kan de parkeerrem handmatig
worden geactiveerd of gedeacti-
veerd.
Bedieningsinstructies
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 175 Monday, October 11, 2021 11:32 AM

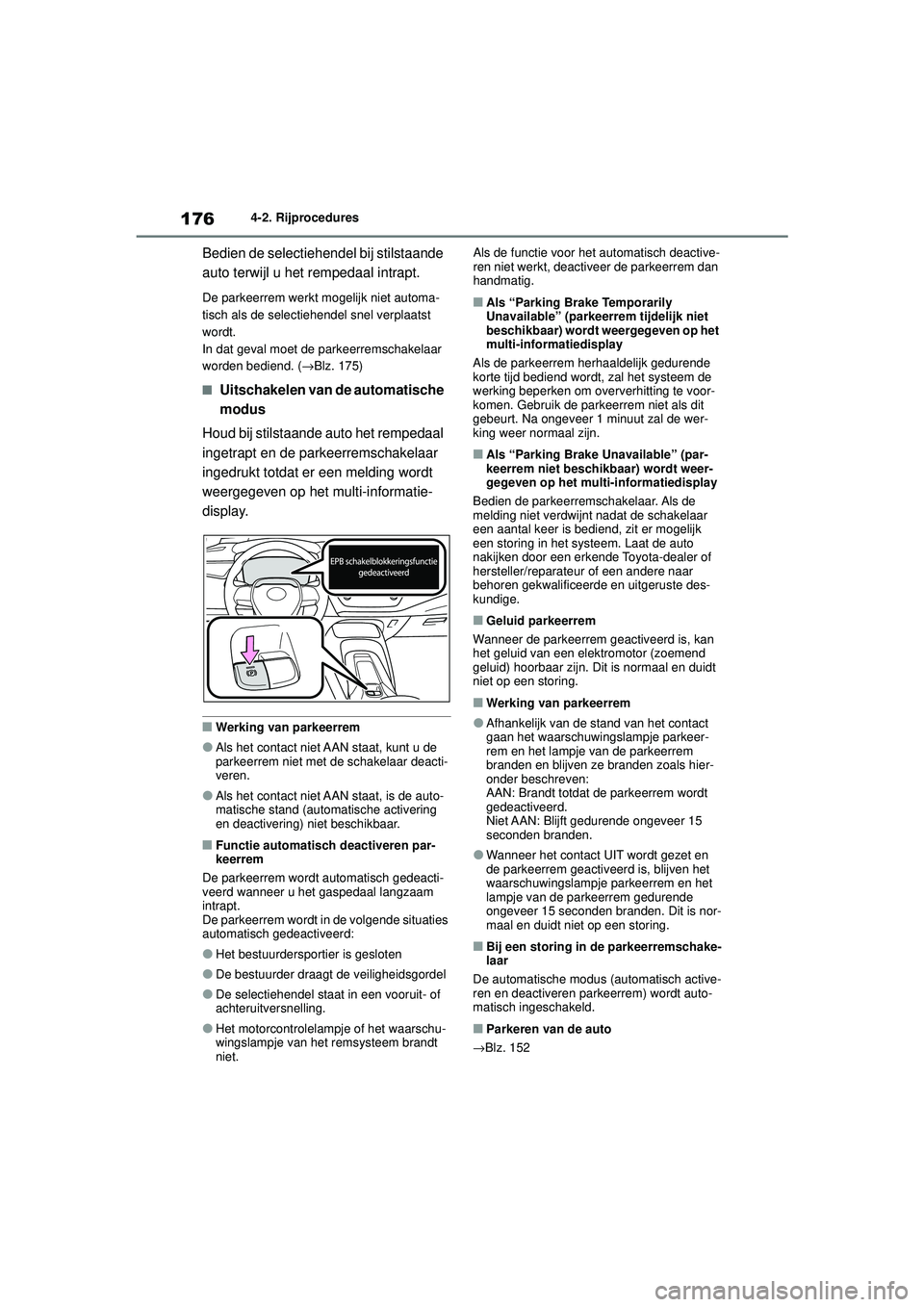

1764-2. Rijprocedures
Bedien de selectiehendel bij stilstaande
auto terwijl u het rempedaal intrapt.
De parkeerrem werkt mogelijk niet automa-
tisch als de selectiehendel snel verplaatst
wordt.
In dat geval moet de parkeerremschakelaar
worden bediend. (→Blz. 175)
QUitschakelen van de automatische
modus
Houd bij stilstaande auto het rempedaal
ingetrapt en de parkeerremschakelaar
ingedrukt totdat er een melding wordt
weergegeven op het multi-informatie-
display.
QWerking van parkeerrem
OAls het contact niet AAN staat, kunt u de
parkeerrem niet met de schakelaar deacti-
veren.
OAls het contact niet AAN staat, is de auto-
matische stand (automatische activering
en deactivering) niet beschikbaar.
QFunctie automatisch deactiveren par-
keerrem
De parkeerrem wordt automatisch gedeacti-
veerd wanneer u het gaspedaal langzaam
intrapt.
De parkeerrem wordt in de volgende situaties
automatisch gedeactiveerd:
OHet bestuurdersportier is gesloten
ODe bestuurder draagt de veiligheidsgordel
ODe selectiehendel staat in een vooruit- of
achteruitversnelling.
OHet motorcontrolelampje of het waarschu-
wingslampje van het remsysteem brandt
niet. Als de functie voor het automatisch deactive-
ren niet werkt, deactiveer de parkeerrem dan
handmatig.
QAls “Parking Brake Temporarily
Unavailable” (parkeerrem tijdelijk niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay
Als de parkeerrem herhaaldelijk gedurende
korte tijd bediend wordt, zal het systeem de
werking beperken om oververhitting te voor-
komen. Gebruik de parkeerrem niet als dit
gebeurt. Na ongeveer 1 minuut zal de wer-
king weer normaal zijn.
QAls “Parking Brake Unavailable” (par-
keerrem niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
Bedien de parkeerremschakelaar. Als de
melding niet verdwijnt nadat de schakelaar
een aantal keer is bediend, zit er mogelijk
een storing in het systeem. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
QGeluid parkeerrem
Wanneer de parkeerrem geactiveerd is, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en duidt
niet op een storing.
QWerking van parkeerrem
OAfhankelijk van de stand van het contact
gaan het waarschuwingslampje parkeer-
rem en het lampje van de parkeerrem
branden en blijven ze branden zoals hier-
onder beschreven:
AAN: Brandt totdat de parkeerrem wordt
gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer 15
seconden branden.
OWanneer het contact UIT wordt gezet en
de parkeerrem geactiv eerd is, blijven het
waarschuwingslampje parkeerrem en het
lampje van de parkeerrem gedurende
ongeveer 15 seconden branden. Dit is nor-
maal en duidt niet op een storing.
QBij een storing in de parkeerremschake-
laar
De automatische modus (automatisch active-
ren en deactiveren parkeerrem) wordt auto-
matisch ingeschakeld.
QParkeren van de auto
→ Blz. 152
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 176 Monday, October 11, 2021 11:32 AM

177
4
4-2. Rijprocedures
Rijden
QWaarschuwingszoemer geactiveerde
parkeerrem
De zoemer klinkt als er met de auto wordt
gereden terwijl de parkeerrem is geactiveerd.
“Parking Brake ON” (parkeerrem geacti-
veerd) wordt weergegeven op het multi-infor-
matiedisplay.
QAls het waarschuwingslampje van het
remsysteem gaat branden
→ Blz. 450
QGebruik in de winter
→ Blz. 307
WAARSCHUWING
QBij het parkeren
Laat een kind niet alleen in de auto achter.
De parkeerrem kan onbedoeld worden
gedeactiveerd waardoor de auto in bewe-
ging kan komen, hetgeen kan leiden tot
een ongeval met dodelijk of ernstig letsel
tot gevolg.
QParkeerremschakelaar
Plaats geen objecten in de buurt van de
parkeerremschakelaar.
Objecten kunnen de schakelaar hinderen
en er mogelijk toe leiden dat de parkeer-
rem onverwachts wordt bediend.
OPMERKING
QBij het parkeren
Activeer de parkeerrem, zet de selectie-
hendel in stand P voordat u de auto ver-
laat en controleer of de auto niet beweegt.
QWanneer een storing in het systeem
optreedt
Breng de auto op een veilige plaats tot stil-
stand en controleer de waarschuwings-
meldingen.
QWanneer de parkeerrem niet gedeac-
tiveerd kan worden door een storing
Als u gaat rijden terwijl de parkeerrem is
geactiveerd, kunnen de onderdelen van
het remsysteem oververhit raken, waar-
door de remprestaties in negatieve zin
kunnen worden beïnvloed en de onderde-
len van het remsysteem sneller slijten.
Laat, als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 177 Monday, October 11, 2021 11:32 AM

1784-2. Rijprocedures
Activeert het Brake Hold-systeem
Het controlelampje voor de stand-bystand
van het Brake Hold-systeem (groen)
gaat branden. Als het systeem de remmen
vasthoudt, gaat het controlelampje Brake
Hold-systeem in werking (geel) branden.
QVoorwaarden voor werking Brake Hold-
systeem
Het Brake Hold-systeem kan onder de vol-
gende omstandigheden niet geactiveerd wor-
den:
OHet bestuurdersportier is niet gesloten.
ODe bestuurder draagt geen veiligheidsgor-
del.
Als onder een van de bovenstaande omstan-
digheden het Brake Hold-systeem is inge-
schakeld, wordt het sy steem uitgeschakeld
en gaat het controlelampje voor de stand- bystand van het Brake Hold-systeem uit.
Wanneer een van deze omstandigheden zich
voordoet terwijl het systeem de remmen vast-
houdt, klinkt een waarschuwingszoemer en
wordt een melding weergegeven op het
multi-informatiedisplay. De parkeerrem wordt
dan automatisch geactiveerd.
QBrake Hold-functie
ONadat het systeem ongeveer 3 minuten de
remmen heeft vastgehouden en het rem-
pedaal niet ingetrapt wordt, wordt automa-
tisch de parkeerrem geactiveerd. In dat
geval klinkt een zoemer en verschijnt er
een waarschuwingsmelding op het multi-
informatiedisplay.
OTrap het rempedaal krachtig in en druk
opnieuw op de schakelaar om het systeem
te deactiveren.
ODe Brake Hold-functie kan de auto moge-
lijk niet stilhouden op een steile helling. In
deze situatie kan het nodig zijn dat de
bestuurder zelf het rempedaal ingetrapt
houdt. Er klinkt een waarschuwingszoemer
en het multi-informatiedisplay zal de
bestuurder over de situatie informeren.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
QWanneer de parkeerrem automatisch
geactiveerd wordt terwijl het systeem
de remmen vasthoudt
Voer een van de volgende handelingen uit
om de parkeerrem te deactiveren.
OTrap het gaspedaal in. (De parkeerrem zal
niet automatisch gedeactiveerd worden als
de veiligheidsgordel niet is vastgemaakt.)
OBedien de parkeerremschakelaar terwijl u
het rempedaal intrapt.
Controleer of het waarschuwingslampje van
de parkeerrem uitgaat. ( →Blz. 175)
QWanneer een controle door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige nodig
is
Als het controlelampje stand-bystand Brake
Hold-systeem (groen) niet brandt terwijl de
Brake Hold-schakelaar wordt ingedrukt en
aan de werkingsvoorwaarden van het Brake
Hold-systeem is voldaan, is het systeem
mogelijk defect. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Brake Hold
Het Brake Hold-systeem houdt na
activering de remmen vast wan-
neer de selectiehendel in stand D,
B of N staat en het rempedaal
ingetrapt werd om de auto tot stil-
stand te brengen. Het systeem laat
de rem los wanneer het gaspedaal
ingetrapt wordt en de selectiehen-
del in stand D of B staat om zo
voor soepel wegrijden te zorgen.
Inschakelen van het systeem
COROLLA-HYBRID(TMMT)_OM_Europe_OM12R51E_1_2201.book Page 178 Monday, October 11, 2021 11:32 AM
