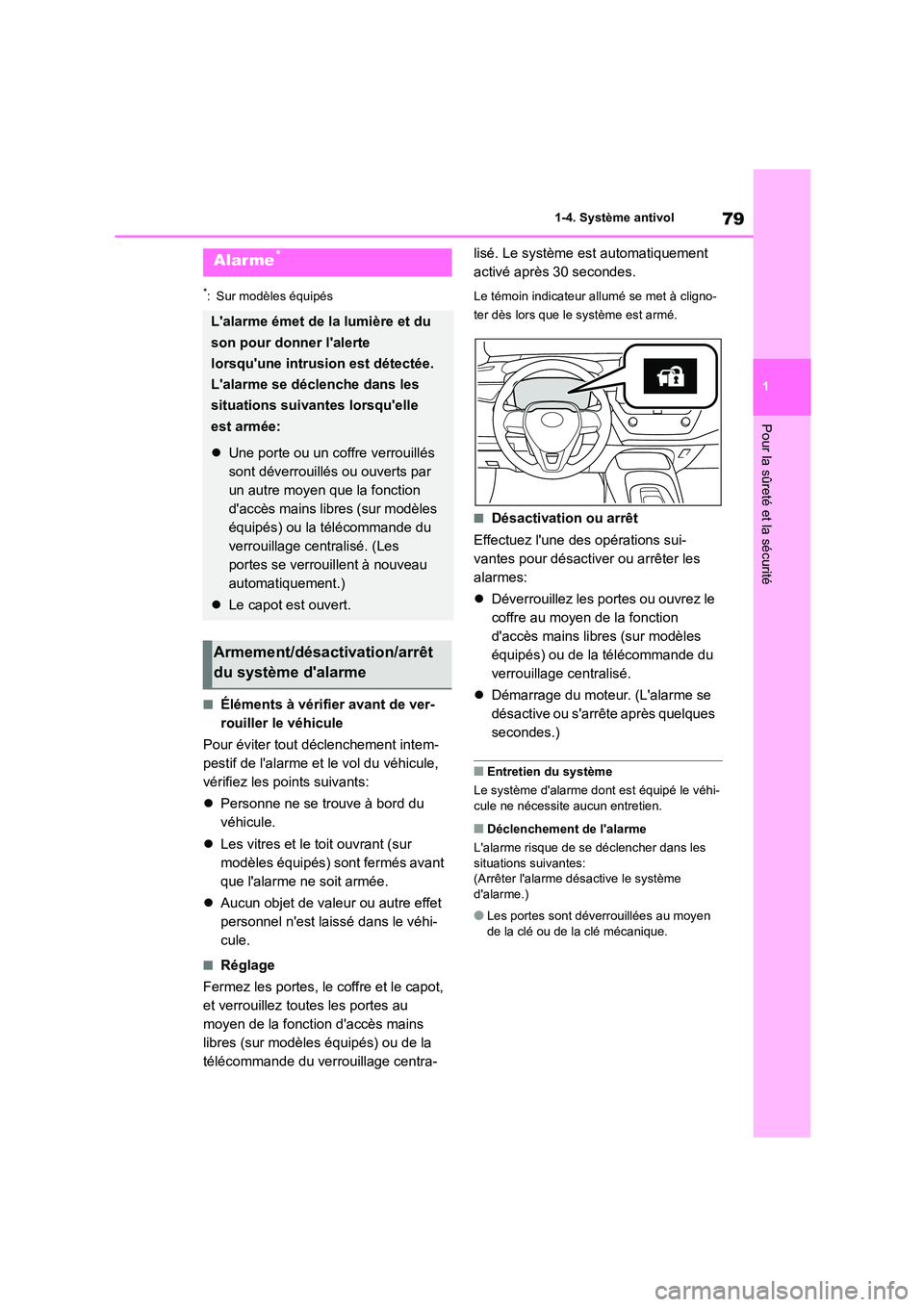

1-4. Système antivol
Pour la sûreté et la sécurité
*: Sur modèles équipés
■Éléments à vérifier avant de ver-
rouiller le véhicule
Pour éviter tout déclenchement intem-
pestif de l'alarme et le vol du véhicule,
vérifiez les points suivants:
 Personne ne se trouve à bord du
véhicule.
 Les vitres et le toit ouvrant (sur
modèles équipés) sont fermés avant
que l'alarme ne soit armée.
 Aucun objet de valeur ou autre effet
personnel n'est laissé dans le véhi-
cule.
■Réglage
Fermez les portes, le coffre et le capot,
et verrouillez toutes les portes au
moyen de la fonction d'accès mains
libres (sur modèles équipés) ou de la
télécommande du verrouillage centra-
lisé. Le système est automatiquement
activé après 30 secondes.
Le témoin indicateur allumé se met à cligno-
ter dès lors que le système est armé.
■Désactivation ou arrêt
Effectuez l'une des opérations sui-
vantes pour désactiver ou arrêter les
alarmes:
 Déverrouillez les portes ou ouvrez le
coffre au moyen de la fonction
d'accès mains libres (sur modèles
équipés) ou de la télécommande du
verrouillage centralisé.
 Démarrage du moteur. (L'alarme se
désactive ou s'arrête après quelques
secondes.)
■Entretien du système
Le système d'alarme dont est équipé le véhi-
cule ne nécessite aucun entretien.
■Déclenchement de l'alarme
L'alarme risque de se déclencher dans les
situations suivantes: (Arrêter l'alarme désactive le système
d'alarme.)
●Les portes sont déverrouillées au moyen
de la clé ou de la clé mécanique.
Alarme*
L'alarme émet de la lumière et du
son pour donner l'alerte
lorsqu'une intrusion est détectée.
L'alarme se déclenche dans les
situations suivantes lorsqu'elle
est armée:
 Une porte ou un coffre verrouillés
sont déverrouillés ou ouverts par
un autre moyen que la fonction
d'accès mains libres (sur modèles
équipés) ou la télécommande du
verrouillage centralisé. (Les
portes se verrouillent à nouveau
automatiquement.)
 Le capot est ouvert.
Armement/désactivation/arrêt
du système d'alarme

801-4. Système antivol

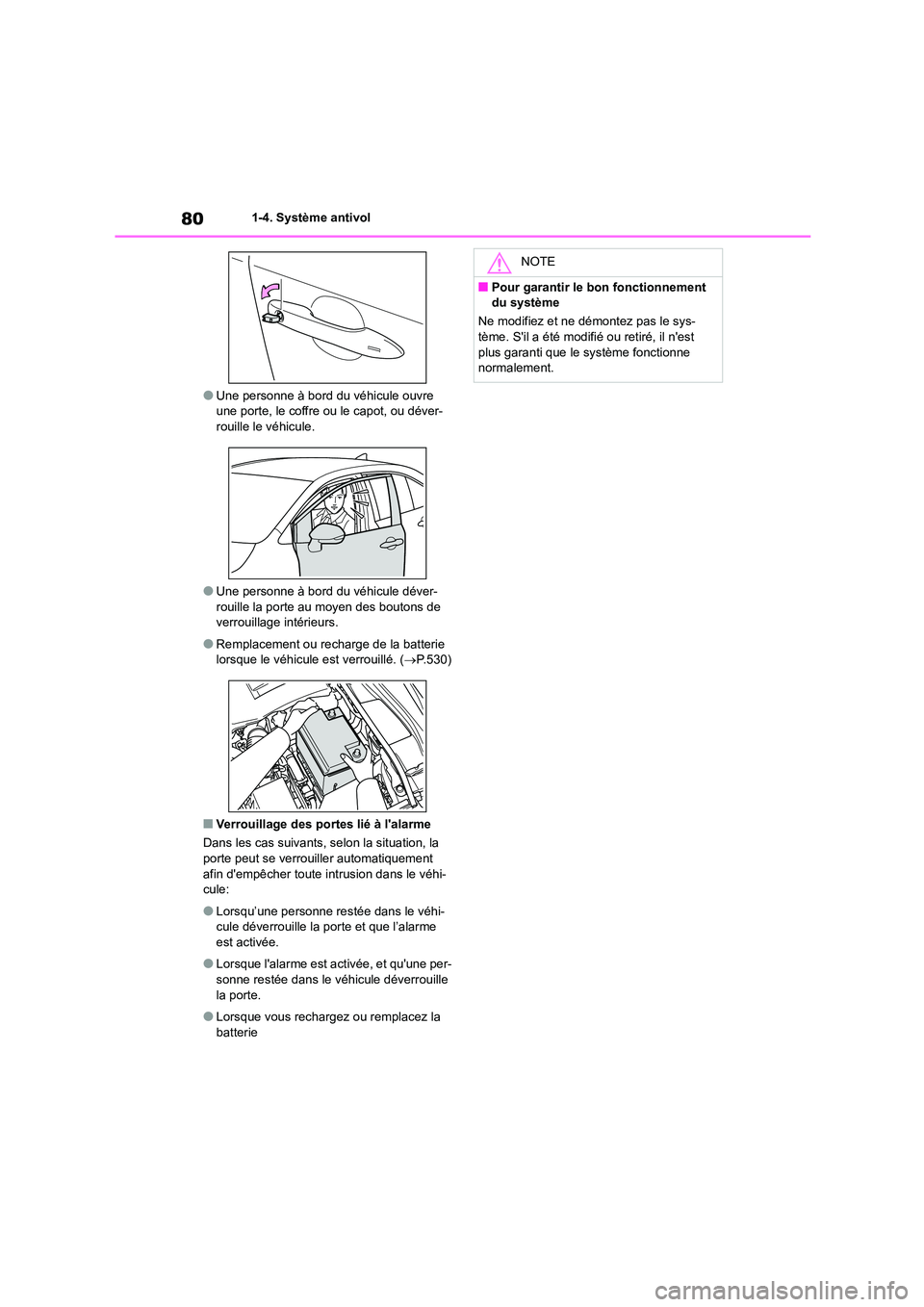

●Une personne à bord du véhicule ouvre une porte, le coffre ou le capot, ou déver-
rouille le véhicule.
●Une personne à bord du véhicule déver- rouille la porte au moyen des boutons de
verrouillage intérieurs.
●Remplacement ou recharge de la batterie
lorsque le véhicule est verrouillé. ( P.530)
■Verrouillage des portes lié à l'alarme
Dans les cas suivants, selon la situation, la
porte peut se verrouiller automatiquement
afin d'empêcher toute intrusion dans le véhi- cule:
●Lorsqu’une personne restée dans le véhi-cule déverrouille la porte et que l’alarme
est activée.
●Lorsque l'alarme est activée, et qu'une per-
sonne restée dans le v éhicule déverrouille
la porte.
●Lorsque vous rechargez ou remplacez la
batterie
NOTE
■Pour garantir le bon fonctionnement
du système
Ne modifiez et ne démontez pas le sys-
tème. S'il a été modifié ou retiré, il n'est plus garanti que le système fonctionne
normalement.

2
81
2

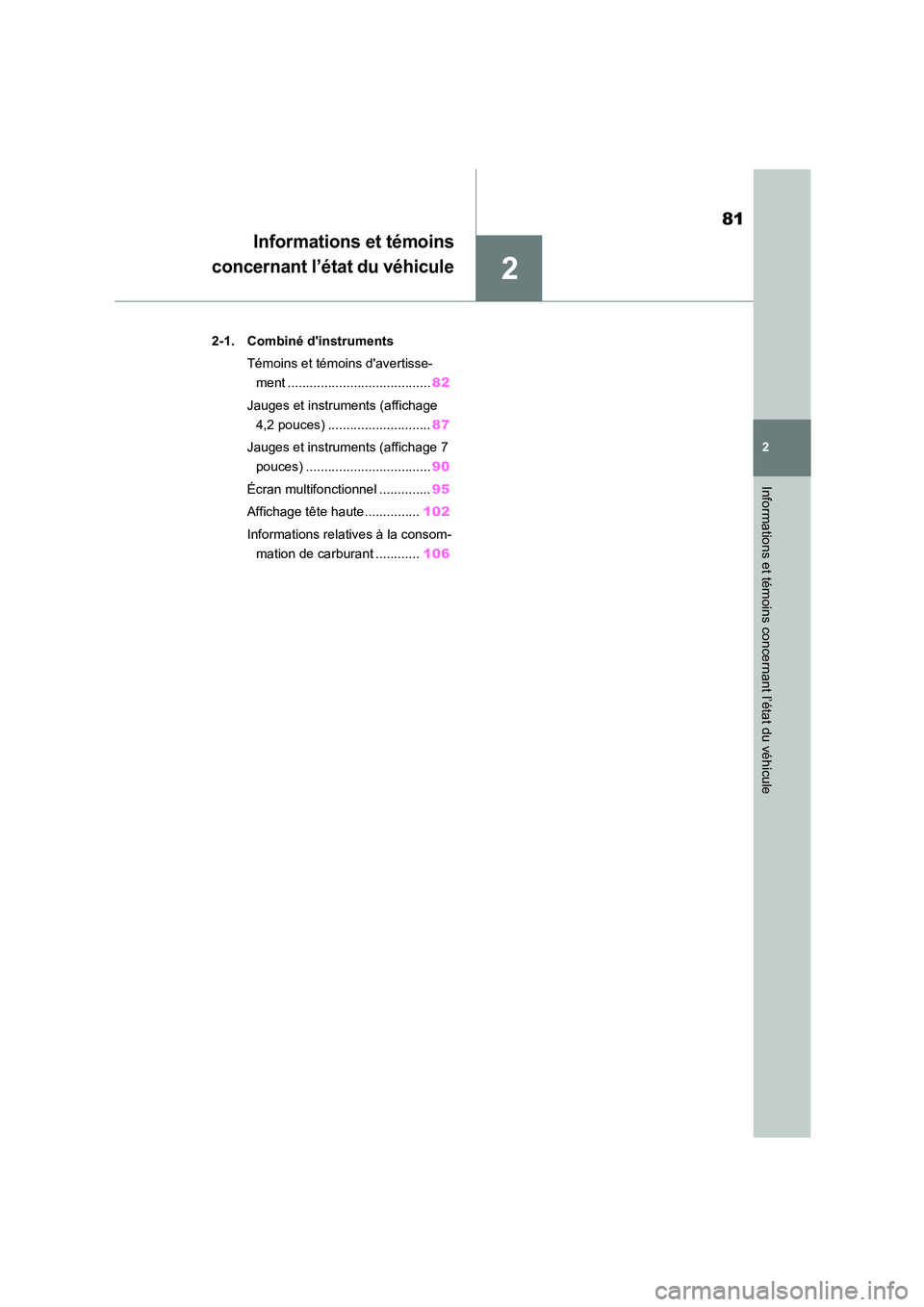

Informations et témoins concernant l’état du véhicule
Informations et témoins
concernant l’état du véhicule
.2-1. Combiné d'instruments
Témoins et témoins d'avertisse-
ment ....................................... 82
Jauges et instruments (affichage
4,2 pouces) ............................ 87
Jauges et instruments (affichage 7
pouces) .................................. 90
Écran multifonctionnel .............. 95
Affichage tête haute............... 102
Informations relatives à la consom-
mation de carburant ............ 106

822-1. Combiné d'instruments
2-1.Combiné d'instruments
À titre explicatif, les illustrations suivantes montrent tous les témoins d'avertisse-
ment et les témoins allumés.
Écran 4,2 pouces
Affichage 7 pouces (lorsque le compteur de vitesse analogique est affiché)
Témoins et témoins d'avertissement
Les témoins et témoins d'avertissement du combiné d'instruments, de la
console centrale et des rétroviseurs extérieurs informent le conducteur de
l'état des différents systèmes du véhicule.
Témoins et témoins d'avertissement affichés sur le combiné d'ins-
truments

83
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule

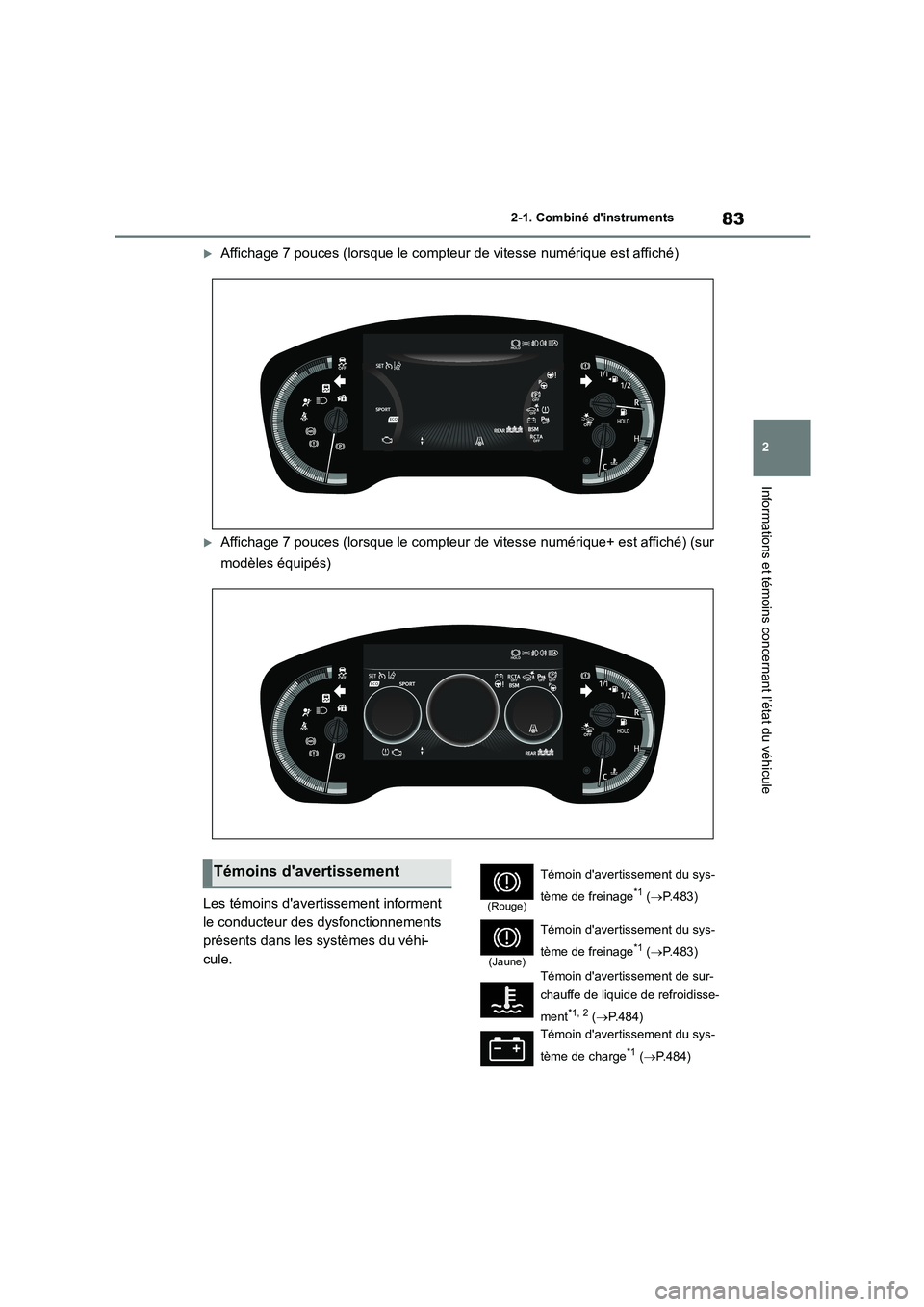

Affichage 7 pouces (lorsque le compteur de vitesse numérique est affiché)
Affichage 7 pouces (lorsque le compteur de vitesse numérique+ est affiché) (sur
modèles équipés)
Les témoins d'avertissement informent
le conducteur des dysfonctionnements
présents dans les systèmes du véhi-
cule.
Témoins d'avertissement
(Rouge)
Témoin d'avertissement du sys-
tème de freinage*1 ( P.483)
(Jaune)
Témoin d'avertissement du sys-
tème de freinage*1 ( P.483)
Témoin d'avertissement de sur-
chauffe de liquide de refroidisse-
ment*1, 2 ( P.484)
Témoin d'avertissement du sys-
tème de charge*1 ( P.484)

842-1. Combiné d'instruments
*1: Ces témoins s'allument lorsque le
contact du moteur est placé sur ON pour
indiquer qu'un contrôle des systèmes est
en cours. Ils s'éteignent après le démar-
rage du moteur, ou après quelques
secondes. Il peut y avoir un dysfonction-
nement dans le système si les témoins
ne s'allument pas, ou s'éteignent. Faites
contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de
confiance.
*2: Etant donné que ces témoins s'affichent
sur l'écran multifonctionnel, ils ne s'allu-
ment pas lorsqu'un contrôle des sys-
tèmes, tel que décrit en *1 ci-dessus, est
en cours de réalisation.
*3: Ce témoin s'allume sur l'écran multifonc-
tionnel.

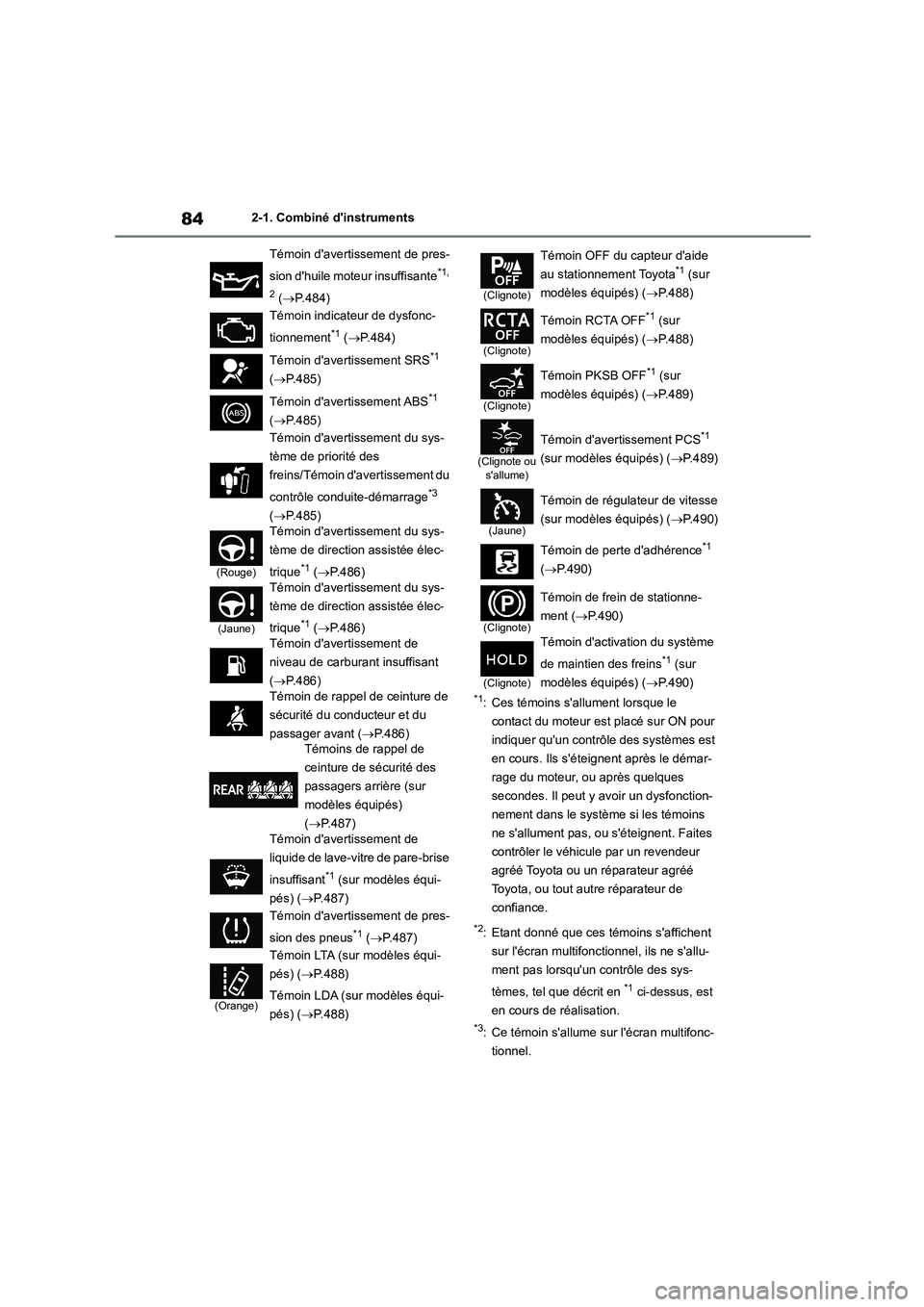

Témoin d'avertissement de pres-
sion d'huile moteur insuffisante*1,
2 ( P.484)
Témoin indicateur de dysfonc-
tionnement*1 ( P.484)
Témoin d'avertissement SRS*1
( P.485)
Témoin d'avertissement ABS*1
( P.485)
Témoin d'avertissement du sys-
tème de priorité des
freins/Témoin d'avertissement du
contrôle conduite-démarrage*3
( P.485)
(Rouge)
Témoin d'avertissement du sys-
tème de direction assistée élec-
trique*1 ( P.486)
(Jaune)
Témoin d'avertissement du sys-
tème de direction assistée élec-
trique*1 ( P.486)
Témoin d'avertissement de
niveau de carburant insuffisant
( P.486)
Témoin de rappel de ceinture de
sécurité du conducteur et du
passager avant ( P.486) Témoins de rappel de
ceinture de sécurité des
passagers arrière (sur
modèles équipés)
( P.487)
Témoin d'avertissement de
liquide de lave-vitre de pare-brise
insuffisant*1 (sur modèles équi-
pés) ( P.487)
Témoin d'avertissement de pres-
sion des pneus*1 ( P.487)
(Orange)
Témoin LTA (sur modèles équi-
pés) ( P.488)
Témoin LDA (sur modèles équi-
pés) ( P.488)
(Clignote)
Témoin OFF du capteur d'aide
au stationnement Toyota*1 (sur
modèles équipés) ( P.488)
(Clignote)
Témoin RCTA OFF*1 (sur
modèles équipés) ( P.488)
(Clignote)
Témoin PKSB OFF*1 (sur
modèles équipés) ( P.489)
(Clignote ou s'allume)
Témoin d'avertissement PCS*1
(sur modèles équipés) ( P.489)
(Jaune)
Témoin de régulateur de vitesse
(sur modèles équipés) ( P.490)
Témoin de perte d'adhérence*1
( P.490)
(Clignote)
Témoin de frein de stationne-
ment ( P.490)
(Clignote)
Témoin d'activation du système
de maintien des freins*1 (sur
modèles équipés) ( P.490)

85
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule

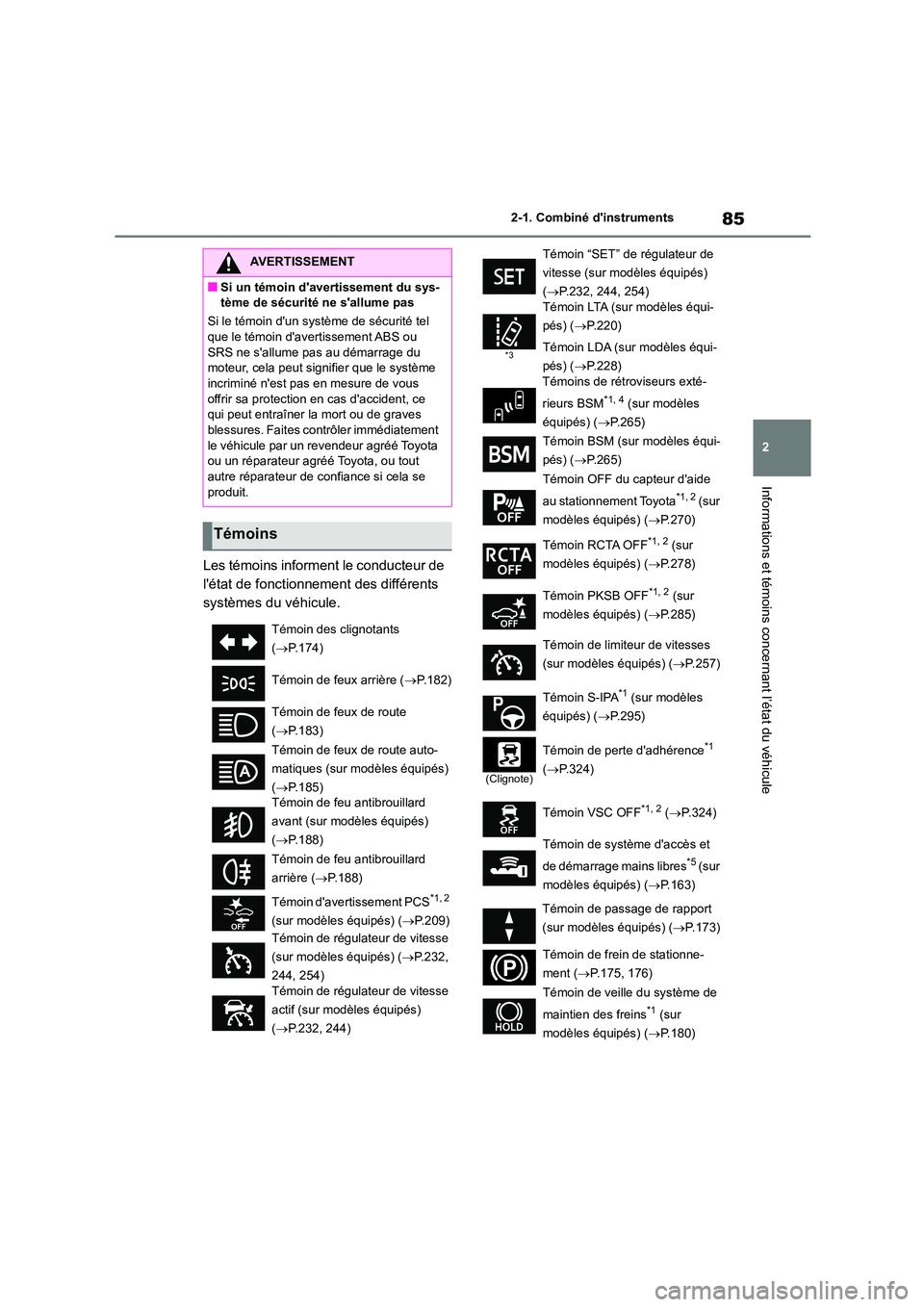

Les témoins informent le conducteur de
l'état de fonctionnement des différents
systèmes du véhicule.
AVERTISSEMENT
■Si un témoin d'avertissement du sys-
tème de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel
que le témoin d'avertissement ABS ou SRS ne s'allume pas au démarrage du
moteur, cela peut signifier que le système
incriminé n'est pas en mesure de vous offrir sa protection en cas d'accident, ce
qui peut entraîner la mort ou de graves
blessures. Faites contrôler immédiatement le véhicule par un revendeur agréé Toyota
ou un réparateur agréé Toyota, ou tout
autre réparateur de confiance si cela se produit.
Témoins
Témoin des clignotants
( P.174)
Témoin de feux arrière ( P.182)
Témoin de feux de route
( P.183)
Témoin de feux de route auto-
matiques (sur modèles équipés)
( P.185) Témoin de feu antibrouillard
avant (sur modèles équipés)
( P.188)
Témoin de feu antibrouillard
arrière ( P.188)
Témoin d'avertissement PCS*1, 2
(sur modèles équipés) ( P.209)
Témoin de régulateur de vitesse
(sur modèles équipés) ( P.232,
244, 254)
Témoin de régulateur de vitesse
actif (sur modèles équipés)
( P.232, 244)
Témoin “SET” de régulateur de
vitesse (sur modèles équipés)
( P.232, 244, 254)
*3
Témoin LTA (sur modèles équi-
pés) ( P.220)
Témoin LDA (sur modèles équi-
pés) ( P.228)
Témoins de rétroviseurs exté-
rieurs BSM*1, 4 (sur modèles
équipés) ( P.265)
Témoin BSM (sur modèles équi-
pés) ( P.265)
Témoin OFF du capteur d'aide
au stationnement Toyota*1, 2 (sur
modèles équipés) ( P.270)
Témoin RCTA OFF*1, 2 (sur
modèles équipés) ( P.278)
Témoin PKSB OFF*1, 2 (sur
modèles équipés) ( P.285)
Témoin de limiteur de vitesses
(sur modèles équipés) ( P.257)
Témoin S-IPA*1 (sur modèles
équipés) ( P.295)
(Clignote)
Témoin de perte d'adhérence*1
( P.324)
Témoin VSC OFF*1, 2 ( P.324)
Témoin de système d'accès et
de démarrage mains libres*5 (sur
modèles équipés) ( P.163)
Témoin de passage de rapport
(sur modèles équipés) ( P.173)
Témoin de frein de stationne-
ment ( P.175, 176)
Témoin de veille du système de
maintien des freins*1 (sur
modèles équipés) ( P.180)

862-1. Combiné d'instruments
*1: Ces témoins s'allument lorsque le
contact du moteur est placé sur ON pour
indiquer qu'un contrôle des systèmes est
en cours. Ils s'éteignent après le démar-
rage du moteur, ou après quelques
secondes. Il peut y avoir un dysfonction-
nement dans le système si les témoins
ne s'allument pas, ou s'éteignent. Faites
contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de
confiance.
*2: Ce témoin s’allume lorsque le système
est désactivé.
*3: En fonction des conditions de fonctionne-
ment, la couleur et l'état d'allumage, de
clignotement du témoin changent.
*4: Ce témoin s'allume sur les rétroviseurs
extérieurs.
*5: Ce témoin s'allume sur l'écran multifonc-
tionnel.
*6: Lorsque la température extérieure est
inférieure ou égale à environ 3°C (37°F),
ce témoin clignote pendant environ 10
secondes, puis reste allumé.
*7: Ce témoin s'allume sur la console cen-
trale.

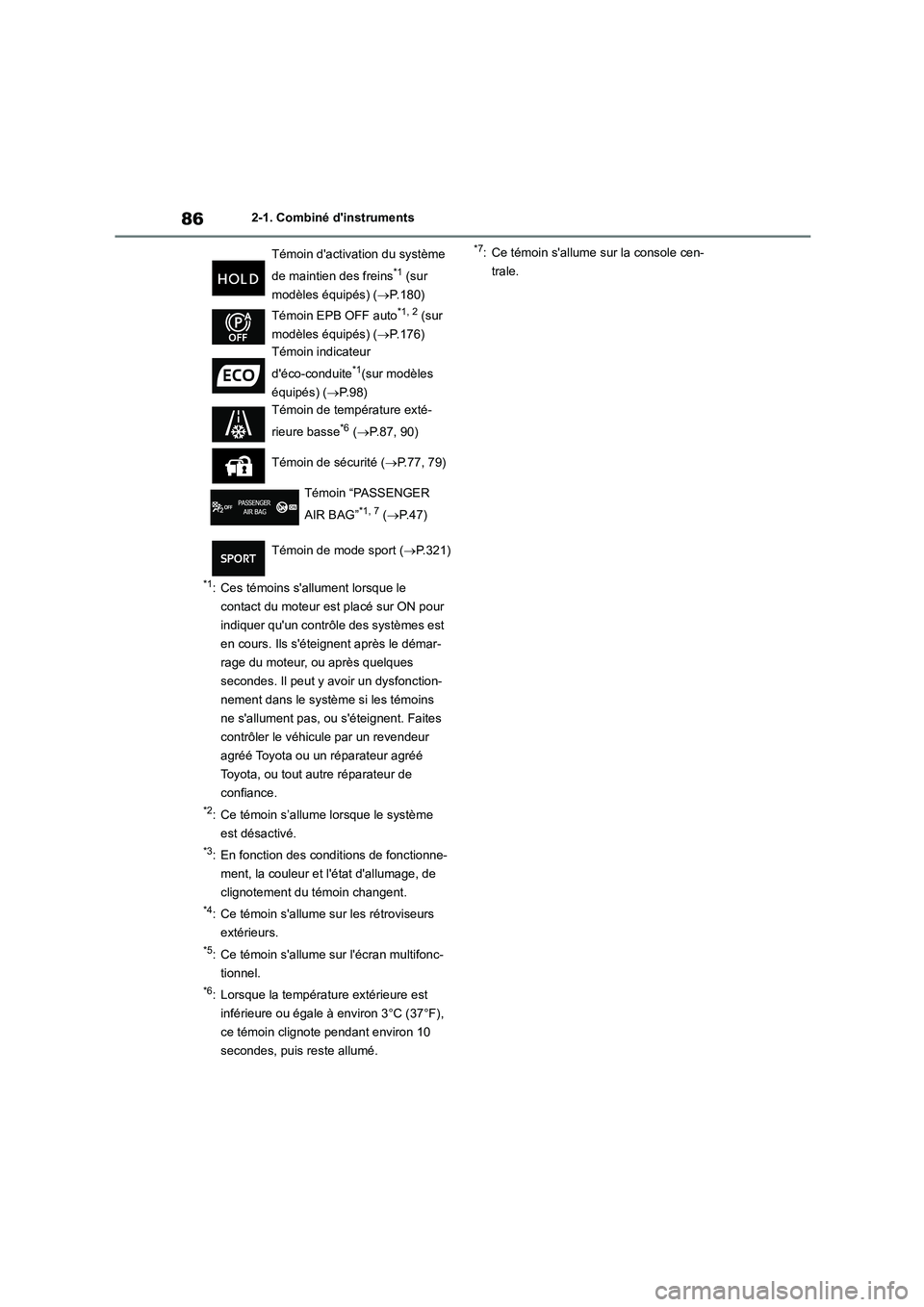

Témoin d'activation du système
de maintien des freins*1 (sur
modèles équipés) ( P.180)
Témoin EPB OFF auto*1, 2 (sur
modèles équipés) ( P.176)
Témoin indicateur
d'éco-conduite*1(sur modèles
équipés) ( P. 9 8 )
Témoin de température exté-
rieure basse*6 ( P.87, 90)
Témoin de sécurité ( P.77, 79)
Témoin “PASSENGER
AIR BAG”*1, 7 ( P.47)
Témoin de mode sport ( P.321)

87
2
2-1. Combiné d'instruments
Informations et témoins concernant l’état du véhicule

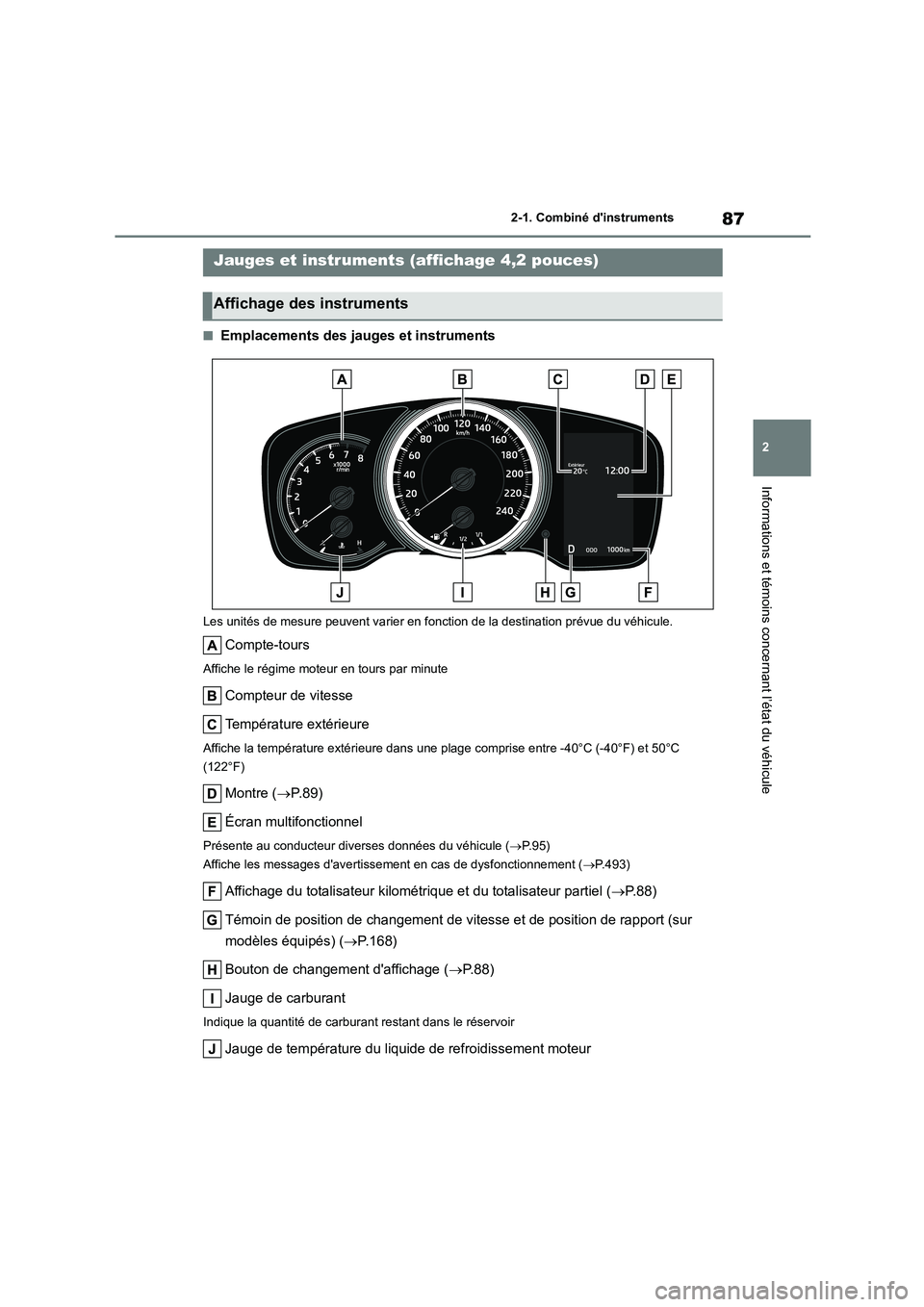

■Emplacements des jauges et instruments
Les unités de mesure peuvent varier en f onction de la destination prévue du véhicule.
Compte-tours
Affiche le régime moteur en tours par minute
Compteur de vitesse
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C (-40°F) et 50°C
(122°F)
Montre ( P. 8 9 )
Écran multifonctionnel
Présente au conducteur dive rses données du véhicule (P.95)
Affiche les messages d'avertiss ement en cas de dysfonctionnement (P.493)
Affichage du totalisateur kilométrique et du totalisateur partiel (P. 8 8 )
Témoin de position de changement de vitesse et de position de rapport (sur
modèles équipés) ( P.168)
Bouton de changement d'affichage ( P. 8 8 )
Jauge de carburant
Indique la quantité de carburant restant dans le réservoir
Jauge de température du liquide de refroidissement moteur
Jauges et instruments (affichage 4,2 pouces)
Affichage des instruments

882-1. Combiné d'instruments
Affiche la température du liquide de refroidissement moteur
■Affichage de la température extérieure
●Dans les situations suivantes, la tempéra-
ture extérieure correcte risque de ne pas
s'afficher, ou le temps de réponse de l'affi- chage risque d'être pl us long qu'à l'accou-
tumée:
• À l'arrêt ou pendant la conduite à basse vitesse (moins de 25 km/h [16 mph])
• Lorsque la température extérieure a brus-
quement changé (à l'entrée/la sortie d'un garage, dans un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, il est pos-sible que le système soit défectueux. Ame-
nez votre véhicule chez un revendeur
agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de
confiance.
■Affichage à cristaux liquides
 P. 9 6
■Modification de l'affichage
Appuyez sur le bouton de changement
d'affichage jusqu'à ce que l'élément
souhaité soit affiché.
■Éléments de l'affichage
 Totalisateur kilométrique
Affiche la distance totale parcourue par le
véhicule.
 Totalisateur partiel A/Totalisateur
partiel B
Affiche la distance parcourue par le véhicule
depuis la dernière remise à zéro. Les totali-
sateurs partiels A et B permettent d'enregis-
trer et d'afficher différentes distances
indépendamment.
Pour réinitialiser, affic hez le totalisateur par-
tiel souhaité et maintenez le bouton de
changement d'affichage appuyé.
 Commande de l'éclairage des instru-
AVERTISSEMENT
■Écran d'informations par temps froid
Laissez l'habitacle du véhicule se réchauf-
fer avant d'utiliser l' écran d'informations à cristaux liquides. À des températures
extrêmement basses, le temps de réponse
de l'écran d'affichage des informations peut être lent, et les changements d'affi-
chage peuvent être retardés.
Par exemple, un retard est constaté entre le changement de rapport réalisé par le
conducteur et le nouveau numéro de rap-
port qui s'affiche. En raison de ce retard, le conducteur risque de rétrograder à nou-
veau et de provoquer un ralentissement
brutal et excessif en raison du frein moteur, voire un accident pouvant entraî-
ner des blessures ou la mort.
NOTE
■Pour éviter d'endommager le moteur
et ses composants
●Ne laissez pas l'aiguille du compte-tours entrer dans la zone rouge, laquelle
indique le régime moteur maximal.
●Il est possible que le moteur soit en train de surchauffer si la jauge de tempéra-
ture de liquide de refroidissement
moteur est dans la zone rouge (H). Dans ce cas, arrêtez immédiatement le
véhicule en lieu sûr, et vérifiez le moteur
une fois ce dernier complètement refroidi. ( P.532)
Affichage du totalisateur kilo-
métrique et du totalisateur par-
tiel
