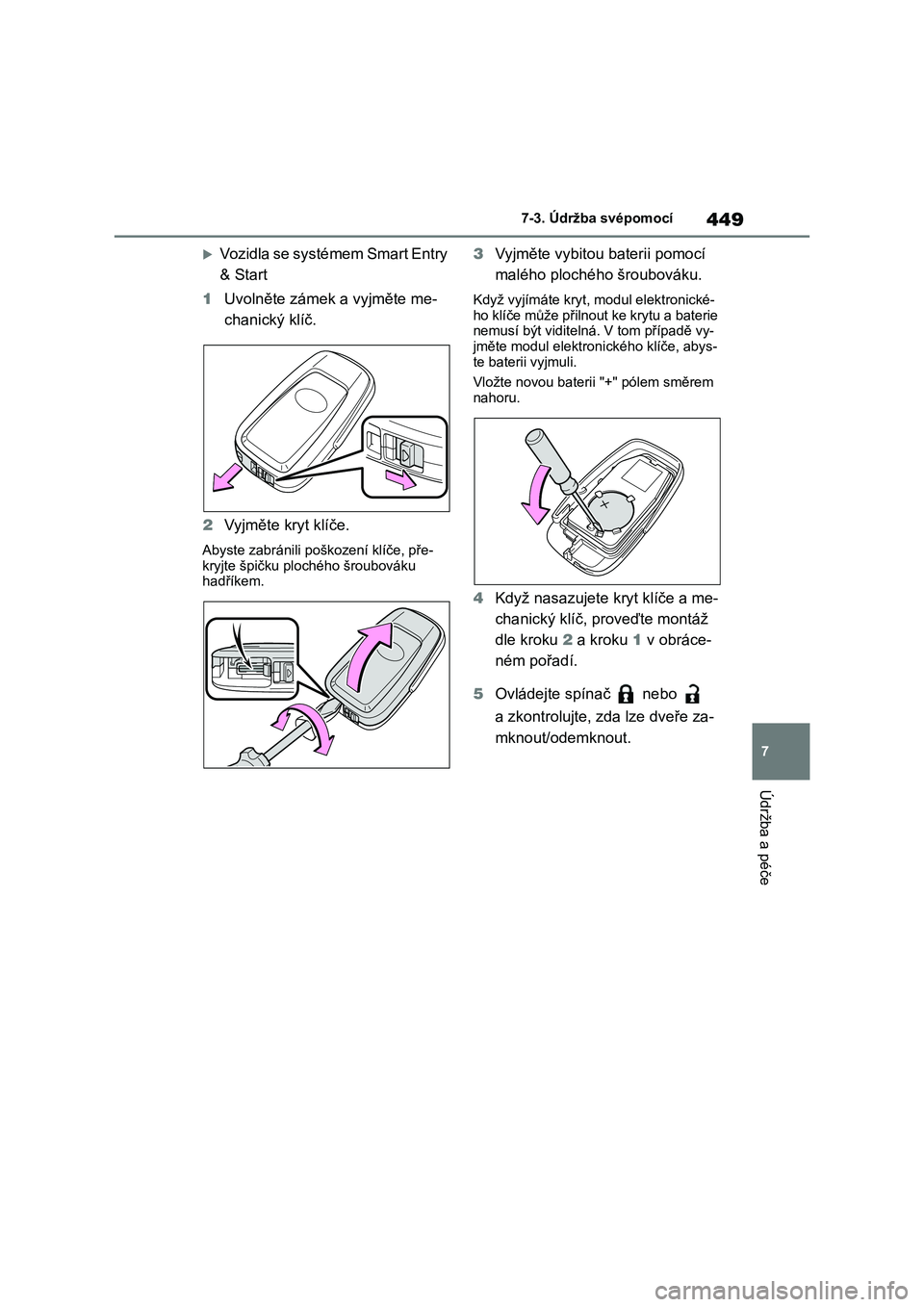

TOYOTA COROLLA 2022 Návod na použití (in Czech)

449
7
7-3. Údržba svépomocí
Údržba a péče
Vozidla se systémem Smart Entry
& Start
1 Uvolněte zámek a vyjměte me-
chanický klíč.
2 Vyjměte kryt klíče.
Abyste zabránili poškození klíče, pře-
kryjte špičku plochého šroubováku hadříkem.
3 Vyjměte vybitou baterii pomocí
malého plochého šroubováku.
Když vyjímáte kryt, m odul elektronické-
ho klíče může přilnout ke krytu a baterie nemusí být viditelná . V tom případě vy-
jměte modul elektroni ckého klíče, abys-
te baterii vyjmuli.
Vložte novou baterii "+" pólem směrem
nahoru.
4 Když nasazujete kryt klíče a me-
chanický klíč, proveďte montáž
dle kroku 2 a kroku 1 v obráce-
ném pořadí.
5 Ovládejte spínač nebo
a zkontrolujte, zda lze dveře za-
mknout/odemknout.

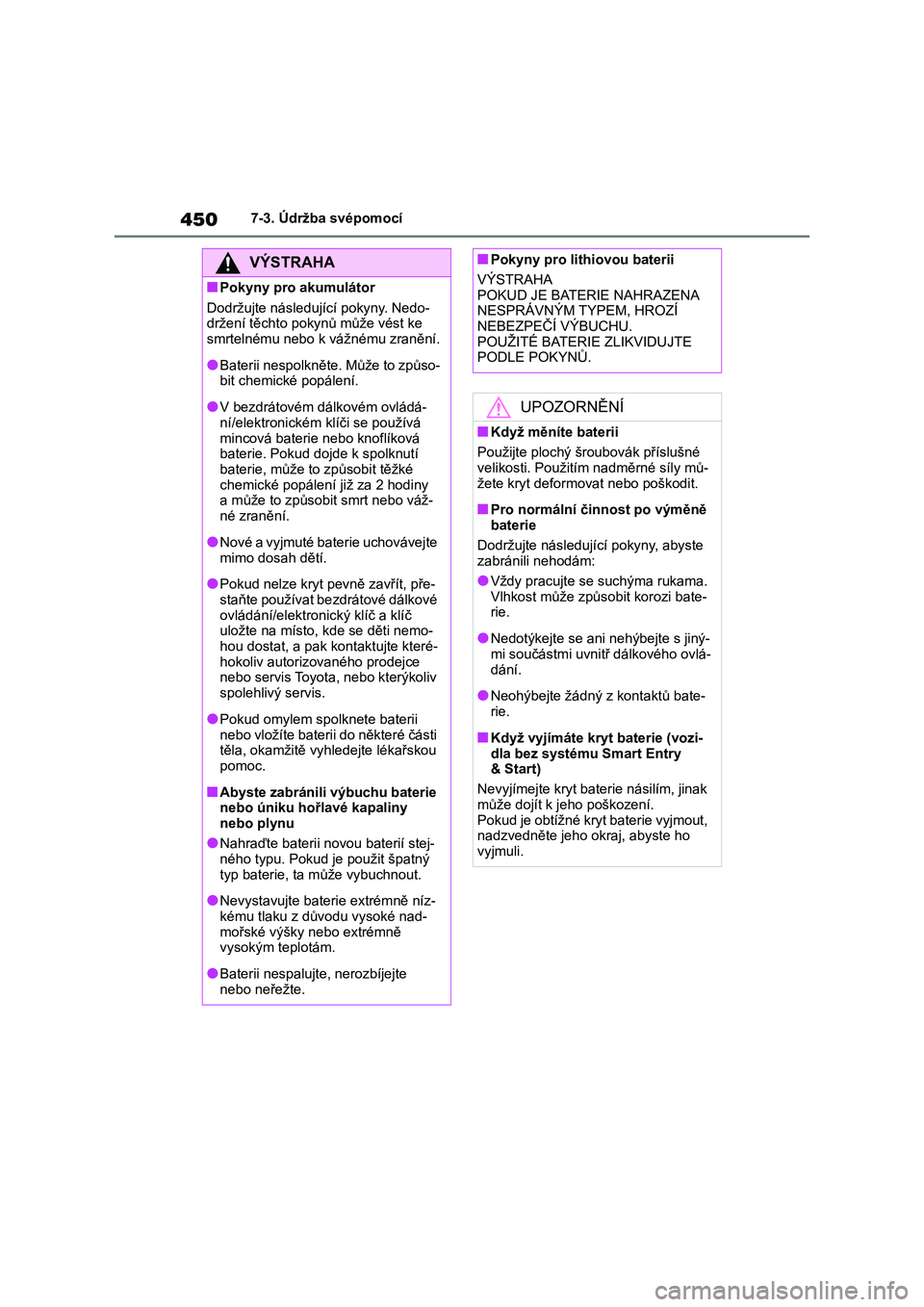

4507-3. Údržba svépomocí
VÝSTRAHA
■Pokyny pro akumulátor
Dodržujte následující pokyny. Nedo-
držení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
●Baterii nespolkněte. Může to způso-bit chemické popálení.
●V bezdrátovém dálkovém ovládá-
ní/elektronickém kl íči se používá mincová baterie nebo knoflíková
baterie. Pokud dojde k spolknutí
baterie, může to způsobit těžké chemické popálení již za 2 hodiny
a může to způsobit smrt nebo váž-
né zranění.
●Nové a vyjmuté baterie uchovávejte
mimo dosah dětí.
●Pokud nelze kryt pevně zavřít, pře-
staňte používat be zdrátové dálkové ovládání/elektronický klíč a klíč
uložte na místo, kde se děti nemo-
hou dostat, a pak kontaktujte které- hokoliv autorizovaného prodejce
nebo servis Toyota , nebo kterýkoliv
spolehlivý servis.
●Pokud omylem spolknete baterii
nebo vložíte baterii do některé části těla, okamžitě vyhledejte lékařskou
pomoc.
■Abyste zabránili výbuchu baterie
nebo úniku hořlavé kapaliny
nebo plynu
●Nahraďte baterii novou baterií stej-
ného typu. Pokud je použit špatný
typ baterie, ta může vybuchnout.
●Nevystavujte baterie extrémně níz-
kému tlaku z dův odu vysoké nad- mořské výšky nebo extrémně
vysokým teplotám.
●Baterii nespalujt e, nerozbíjejte
nebo neřežte.
■Pokyny pro lithiovou baterii
VÝSTRAHA
POKUD JE BATERIE NAHRAZENA
NESPRÁVNÝM TYPEM, HROZÍ NEBEZPEČÍ VÝBUCHU.
POUŽITÉ BATERIE ZLIKVIDUJTE
PODLE POKYNŮ.
UPOZORNĚNÍ
■Když měníte baterii
Použijte plochý šroubovák příslušné
velikosti. Použitím nadměrné síly mů-
žete kryt deformovat nebo poškodit.
■Pro normální činnost po výměně
baterie
Dodržujte následující pokyny, abyste
zabránili nehodám:
●Vždy pracujte se suchýma rukama. Vlhkost může způsobit korozi bate-
rie.
●Nedotýkejte se ani nehýbejte s jiný-
mi součástmi uvnitř dálkového ovlá-
dání.
●Neohýbejte žádný z kontaktů bate-
rie.
■Když vyjímáte kryt baterie (vozi-
dla bez systému Smart Entry & Start)
Nevyjímejte kryt baterie násilím, jinak
může dojít k jeho poškození. Pokud je obtížné kryt baterie vyjmout,
nadzvedněte jeho okraj, abyste ho
vyjmuli.

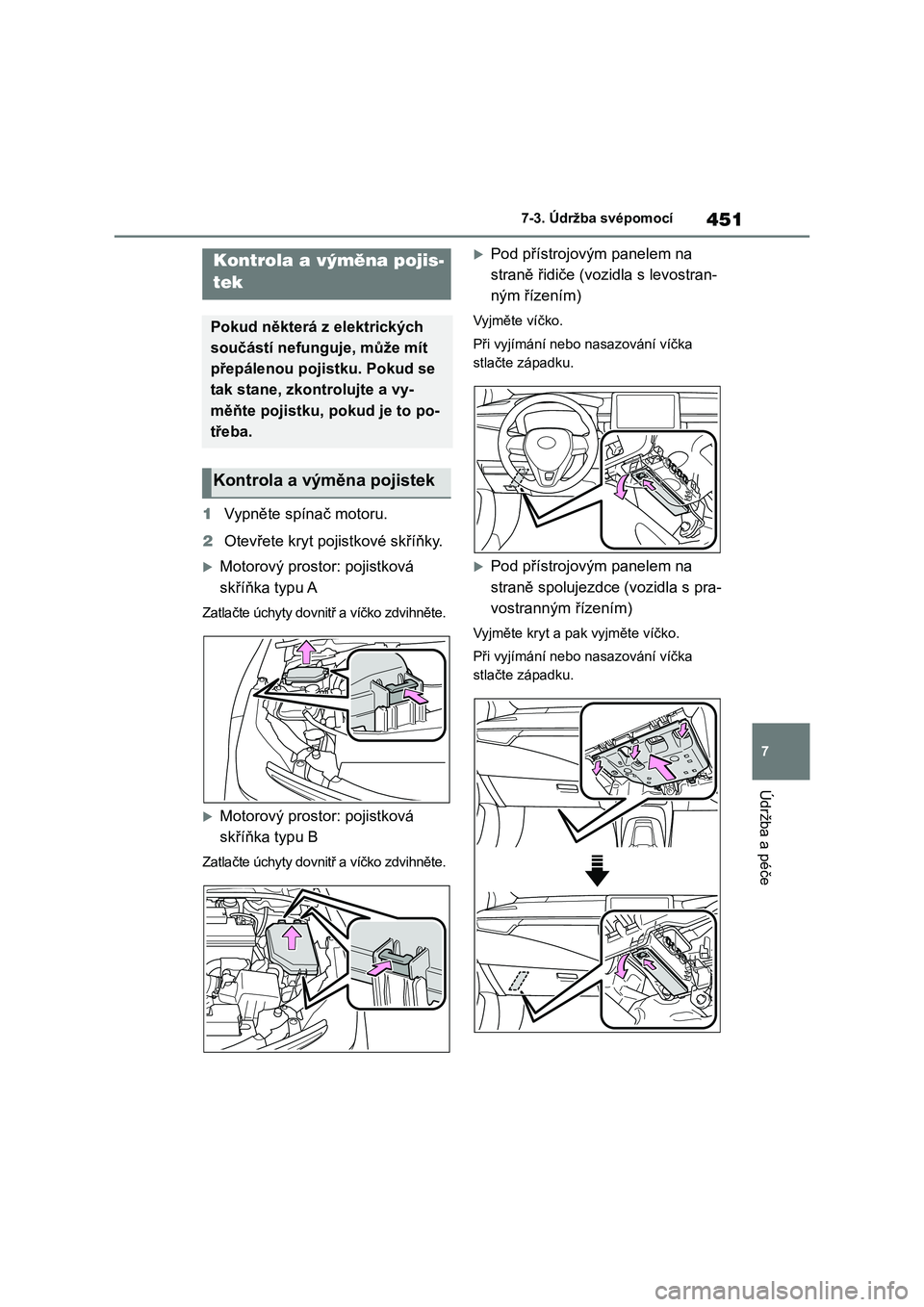

451
7
7-3. Údržba svépomocí
Údržba a péče
1 Vypněte spínač motoru.
2 Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistková
skříňka typu A
Zatlačte úchyty dovn itř a víčko zdvihněte.
Motorový prostor: pojistková
skříňka typu B
Zatlačte úchyty dovn itř a víčko zdvihněte.
Pod přístrojovým panelem na
straně řidiče (voz idla s levostran-
ným řízením)
Vyjměte víčko.
Při vyjímání nebo nasazování víčka
stlačte západku.
Pod přístrojovým panelem na
straně spolujezdce (vozidla s pra-
vostranným řízením)
Vyjměte kryt a pak vyjměte víčko.
Při vyjímání nebo nasazování víčka
stlačte západku.
Kontrola a výměna pojis-
tek
Pokud některá z elektrických
součástí nefunguje, může mít
přepálenou pojistku. Pokud se
tak stane, zkontrolujte a vy-
měňte pojistku, pokud je to po-
třeba.
Kontrola a výměna pojistek

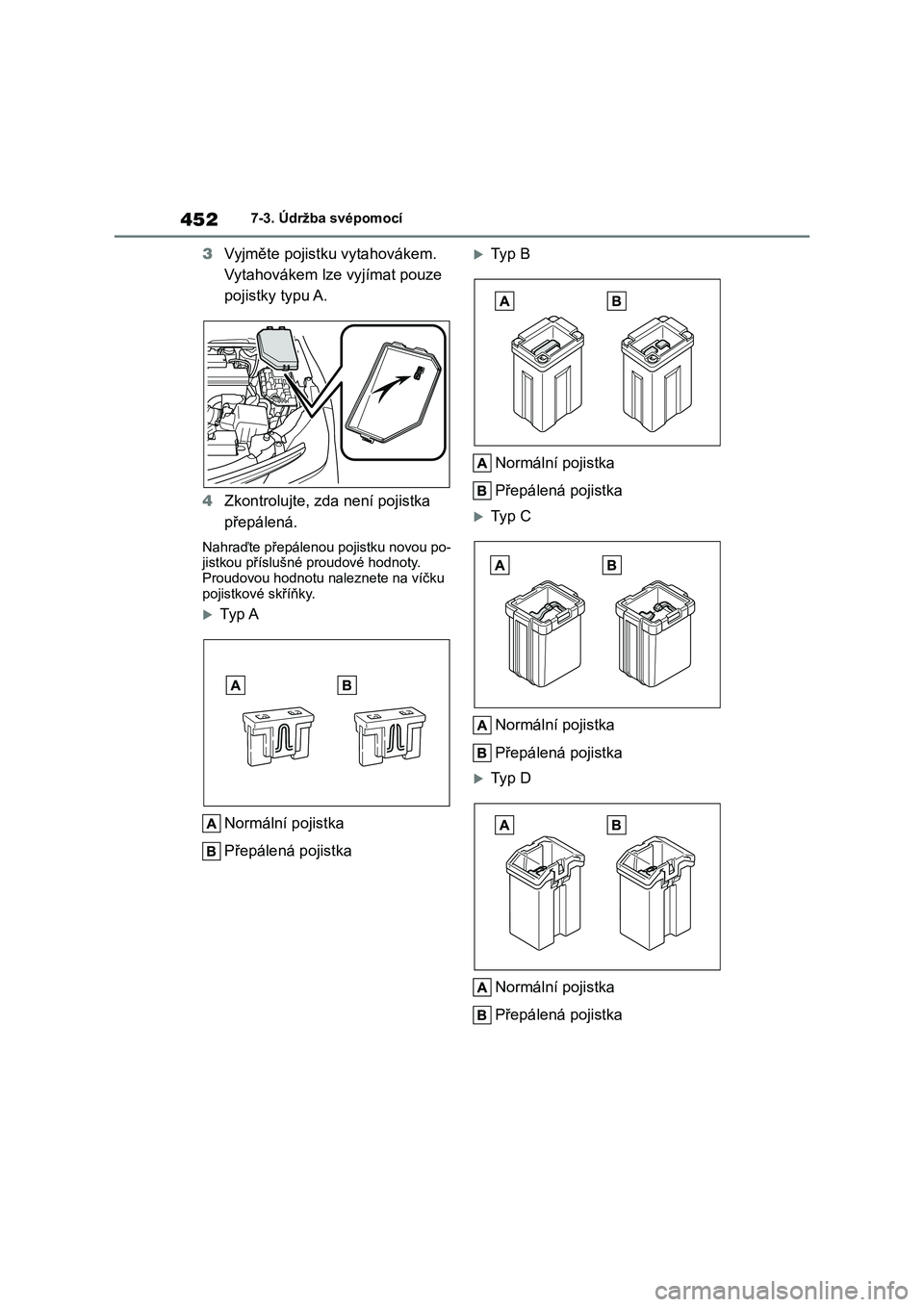

4527-3. Údržba svépomocí
3Vyjměte pojistku vytahovákem.
Vytahovákem lze vyjímat pouze
pojistky typu A.
4 Zkontrolujte, zda není pojistka
přepálená.
Nahraďte přepálenou pojistku novou po- jistkou příslušné proudové hodnoty.
Proudovou hodnotu naleznete na víčku
pojistkové skříňky.
Ty p A
Normální pojistka
Přepálená pojistka
Ty p B
Normální pojistka
Přepálená pojistka
Ty p C
Normální pojistka
Přepálená pojistka
Ty p D
Normální pojistka
Přepálená pojistka

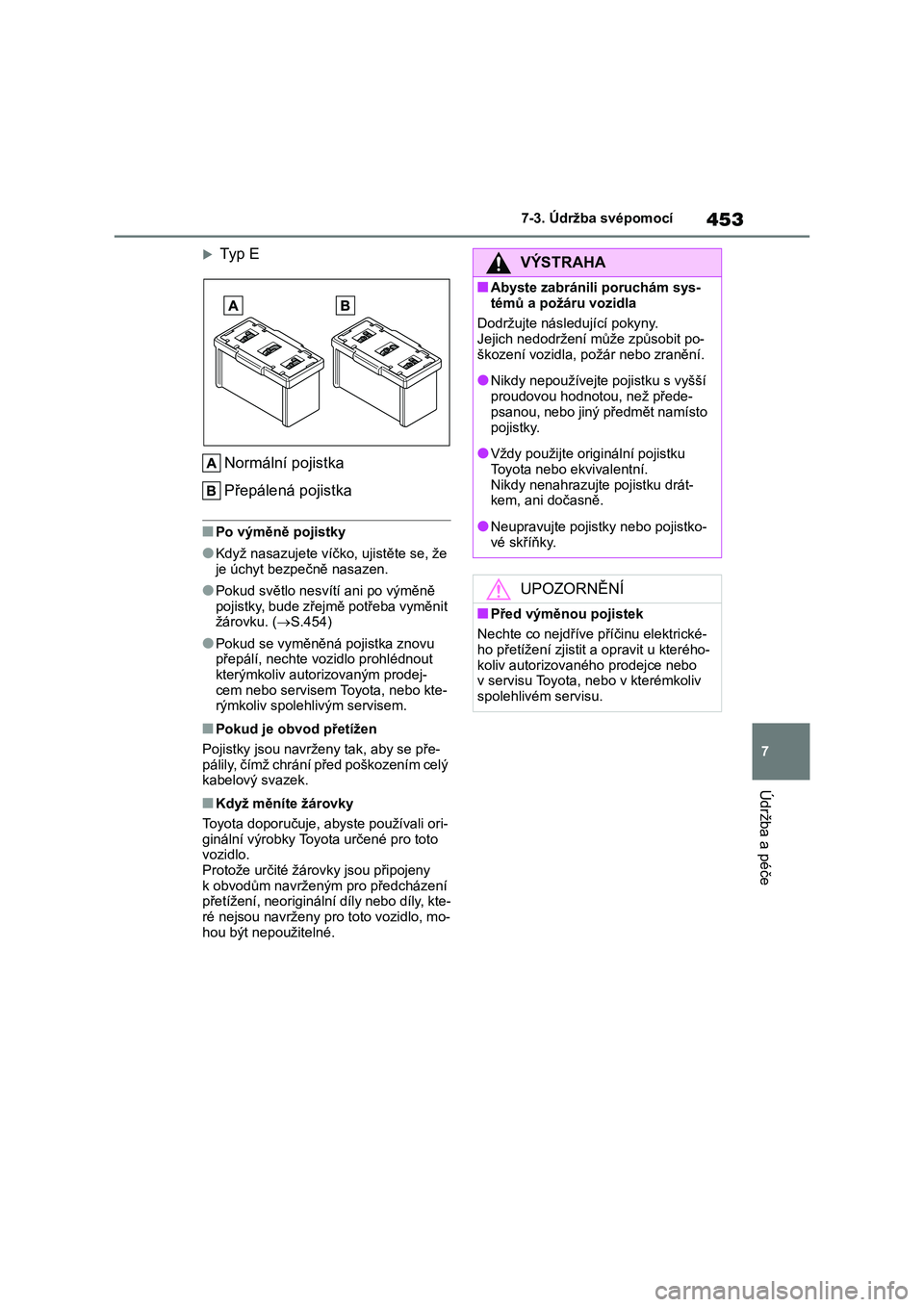

453
7
7-3. Údržba svépomocí
Údržba a péče
Ty p E
Normální pojistka
Přepálená pojistka
■Po výměně pojistky
●Když nasazujete víčko, ujistěte se, že
je úchyt bezpečně nasazen.
●Pokud světlo nesvítí ani po výměně
pojistky, bude zřejmě potřeba vyměnit žárovku. ( S.454)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout
kterýmkoliv autor izovaným prodej-
cem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
■Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se pře-
pálily, čímž chrání před poškozením celý
kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali ori-
ginální výrobky Toyota určené pro toto
vozidlo. Protože určité žárovky jsou připojeny
k obvodům navrženým pro předcházení
přetížení, neoriginální díly nebo díly, kte- ré nejsou navrženy pro toto vozidlo, mo-
hou být nepoužitelné.
VÝSTRAHA
■Abyste zabránili poruchám sys-
témů a požáru vozidla
Dodržujte následující pokyny. Jejich nedodržení může způsobit po-
škození vozidla, pož ár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší
proudovou hodnotou, než přede-
psanou, nebo jiný předmět namísto
pojistky.
●Vždy použijte orig inální pojistku
Toyota nebo ekvivalentní. Nikdy nenahrazujte pojistku drát-
kem, ani dočasně.
●Neupravujte pojistky nebo pojistko-
vé skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve p říčinu elektrické-
ho přetížení zjistit a opravit u kterého- koliv autorizovaného prodejce nebo
v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

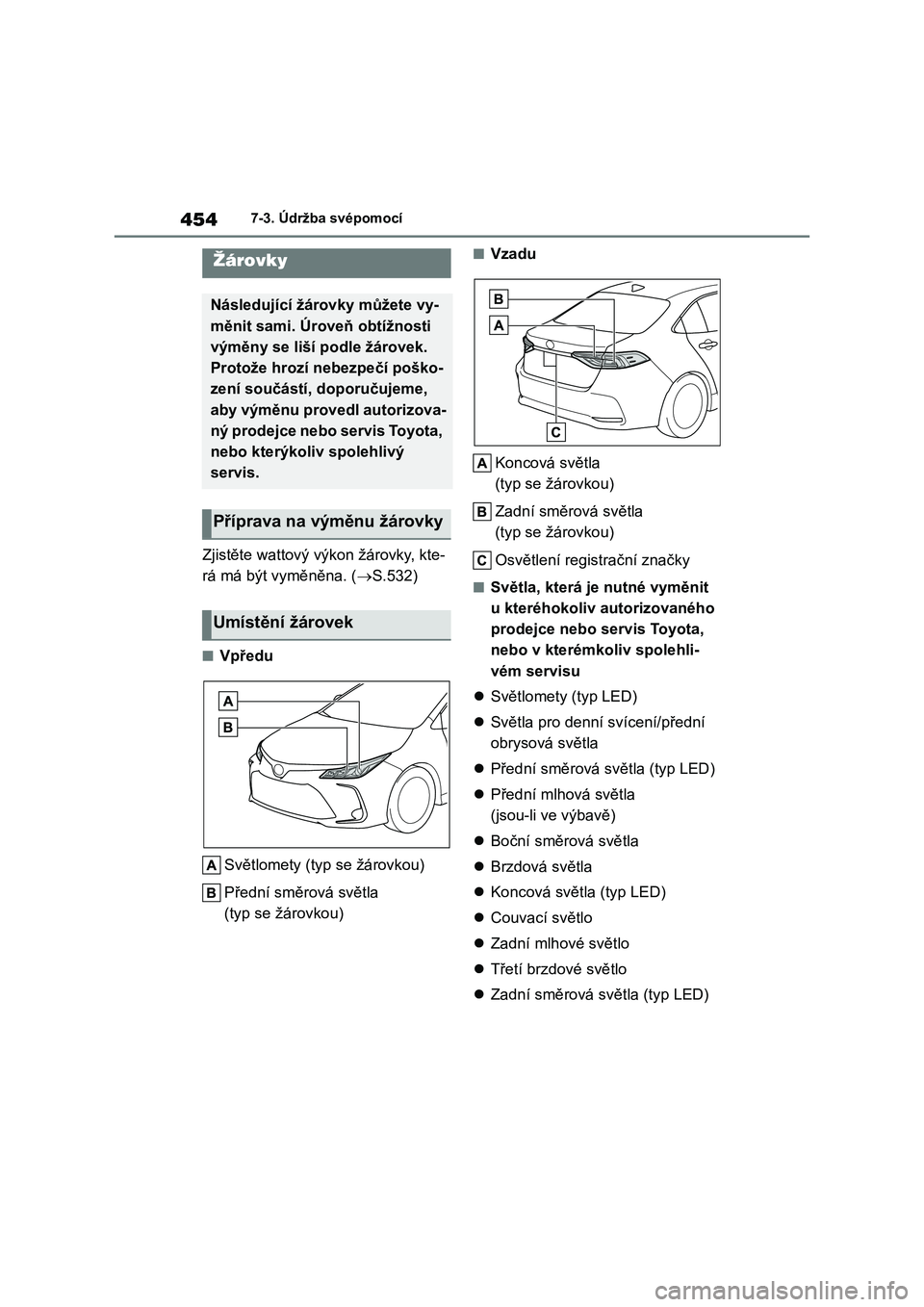

4547-3. Údržba svépomocí
Zjistěte wattový výkon žárovky, kte-
rá má být vyměněna. ( S.532)
■Vpředu
Světlomety (typ se žárovkou)
Přední směrová světla
(typ se žárovkou)
■Vzadu
Koncová světla
(typ se žárovkou)
Zadní směrová světla
(typ se žárovkou)
Osvětlení registrační značky
■Světla, která je nutné vyměnit
u kteréhokoliv autorizovaného
prodejce nebo servis Toyota,
nebo v kterémkoliv spolehli-
vém servisu
 Světlomety (typ LED)
 Světla pro denní svícení/přední
obrysová světla
 Přední směrová světla (typ LED)
 Přední mlhová světla
(jsou-li ve výbavě)
 Boční směrová světla
 Brzdová světla
 Koncová světla (typ LED)
 Couvací světlo
 Zadní mlhové světlo
 Třetí brzdové světlo
 Zadní směrová světla (typ LED)
Žárovky
Následující žárovky můžete vy-
měnit sami. Úroveň obtížnosti
výměny se liší podle žárovek.
Protože hrozí nebezpečí poško-
zení součástí, doporučujeme,
aby výměnu provedl autorizova-
ný prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek

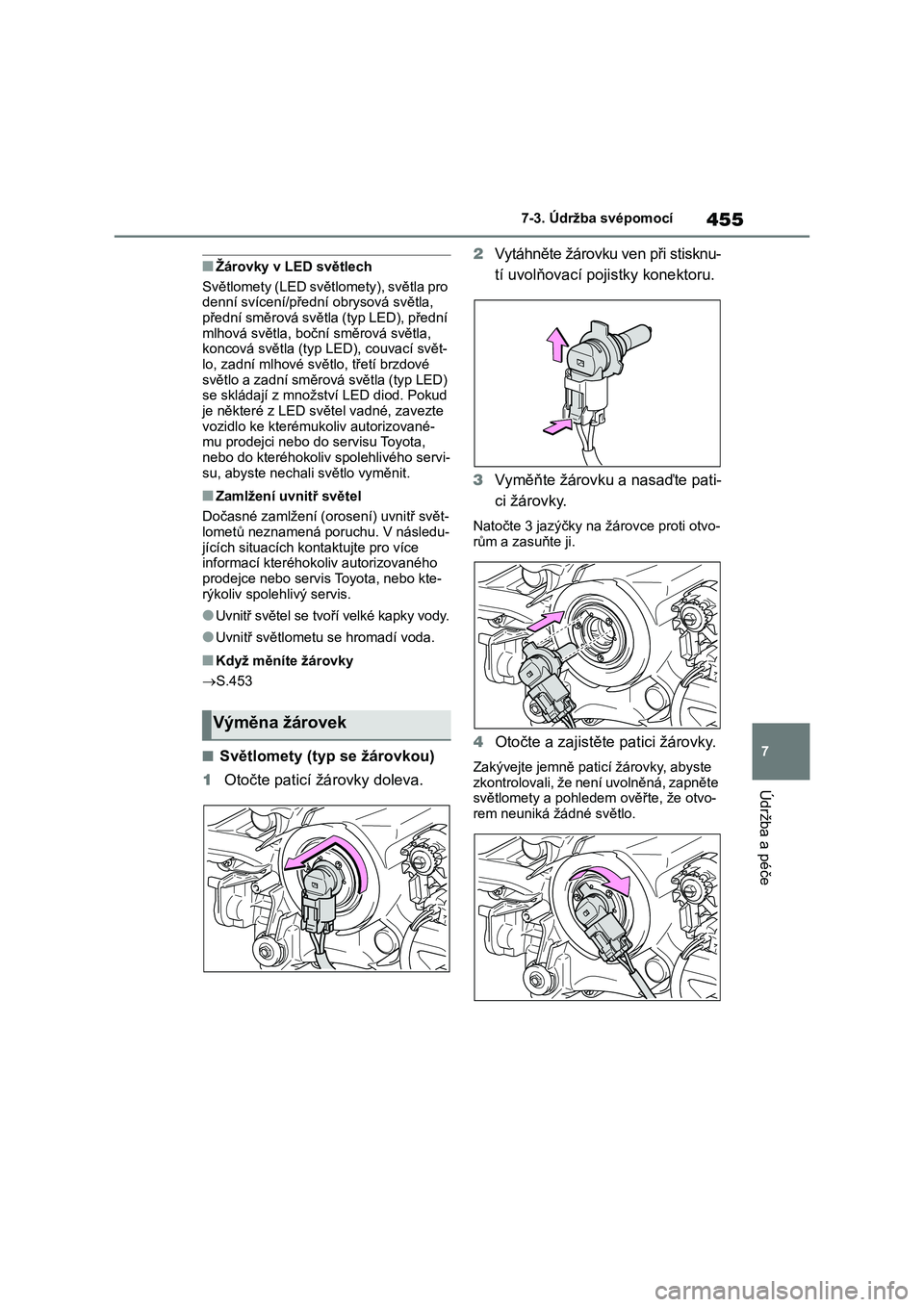

455
7
7-3. Údržba svépomocí
Údržba a péče
■Žárovky v LED světlech
Světlomety (LED světlomety), světla pro
denní svícení/přední obrysová světla,
přední směrová světla (typ LED), přední mlhová světla, boční směrová světla,
koncová světla (typ LED), couvací svět-
lo, zadní mlho vé světlo, třetí brzdové světlo a zadní směrová světla (typ LED)
se skládají z množství LED diod. Pokud
je některé z LED svě tel vadné, zavezte vozidlo ke kterémuko liv autorizované-
mu prodejci nebo do servisu Toyota,
nebo do kteréhokoliv spolehlivého servi- su, abyste nechali světlo vyměnit.
■Zamlžení uvnitř světel
Dočasné zamlžení (or osení) uvnitř svět-
lometů neznamená poruchu. V následu- jících situacích kont aktujte pro více
informací kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo kte- rýkoliv spolehlivý servis.
●Uvnitř světel se tvoř í velké kapky vody.
●Uvnitř světlometu se hromadí voda.
■Když měníte žárovky
 S.453
■Světlomety (typ se žárovkou)
1 Otočte paticí žárovky doleva.
2 Vytáhněte žárovku ven při stisknu-
tí uvolňovací pojistky konektoru.
3 Vyměňte žárovku a nasaďte pati-
ci žárovky.
Natočte 3 jazýčky na žárovce proti otvo- rům a zasuňte ji.
4 Otočte a zajistěte patici žárovky.
Zakývejte jemně paticí žárovky, abyste zkontrolovali, že není uvolněná, zapněte
světlomety a pohledem ověřte, že otvo-
rem neuniká žádné světlo.
Výměna žárovek

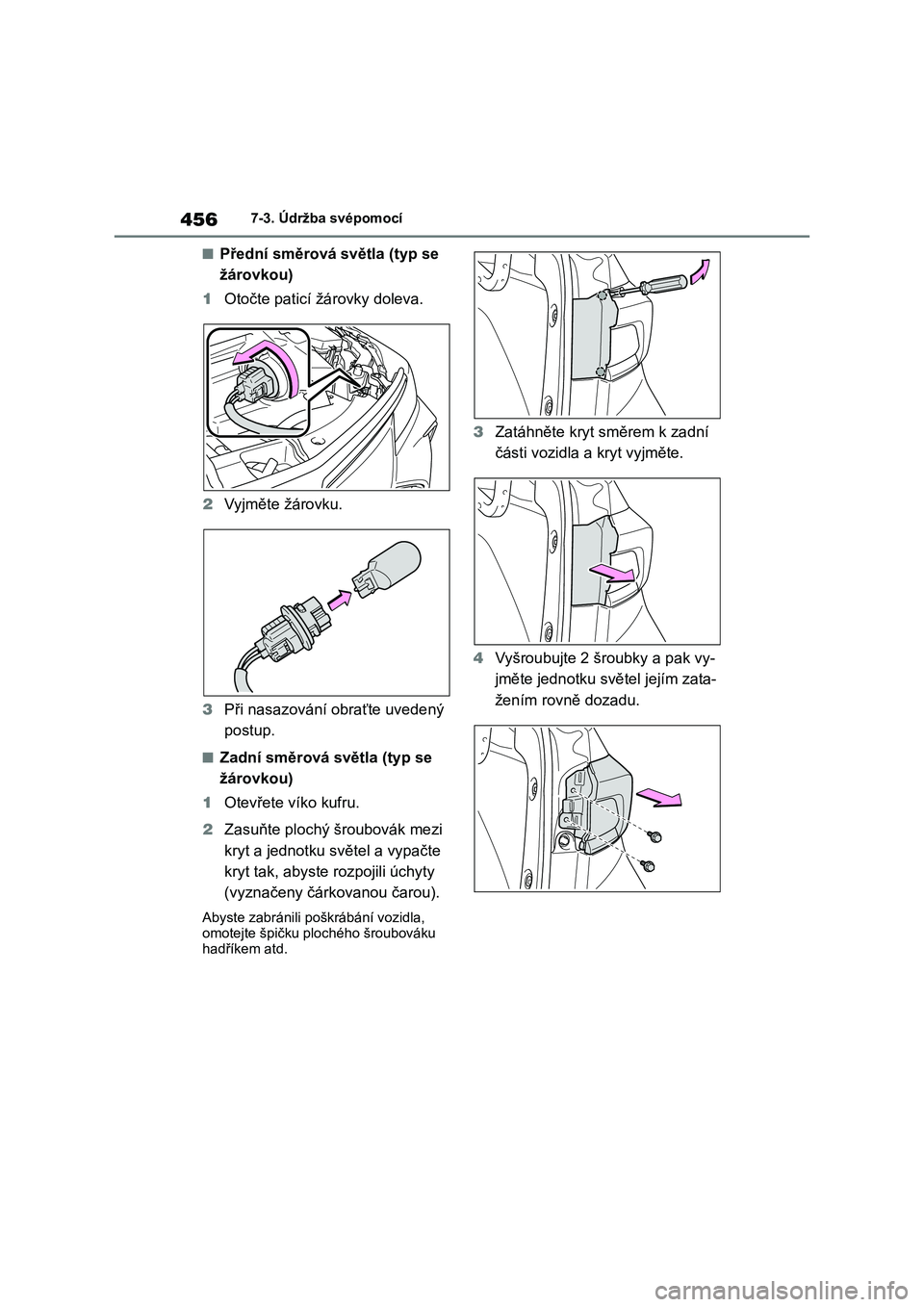

4567-3. Údržba svépomocí
■Přední směrová světla (typ se
žárovkou)
1 Otočte paticí žárovky doleva.
2 Vyjměte žárovku.
3 Při nasazování obraťte uvedený
postup.
■Zadní směrová světla (typ se
žárovkou)
1 Otevřete víko kufru.
2 Zasuňte plochý šroubovák mezi
kryt a jednotku světel a vypačte
kryt tak, abyste rozpojili úchyty
(vyznačeny čárkovanou čarou).
Abyste zabránili poškrábání vozidla,
omotejte špičku plochého šroubováku
hadříkem atd.
3 Zatáhněte kryt směrem k zadní
části vozidla a kryt vyjměte.
4 Vyšroubujte 2 šroubky a pak vy-
jměte jednotku svě tel jejím zata-
žením rovně dozadu.

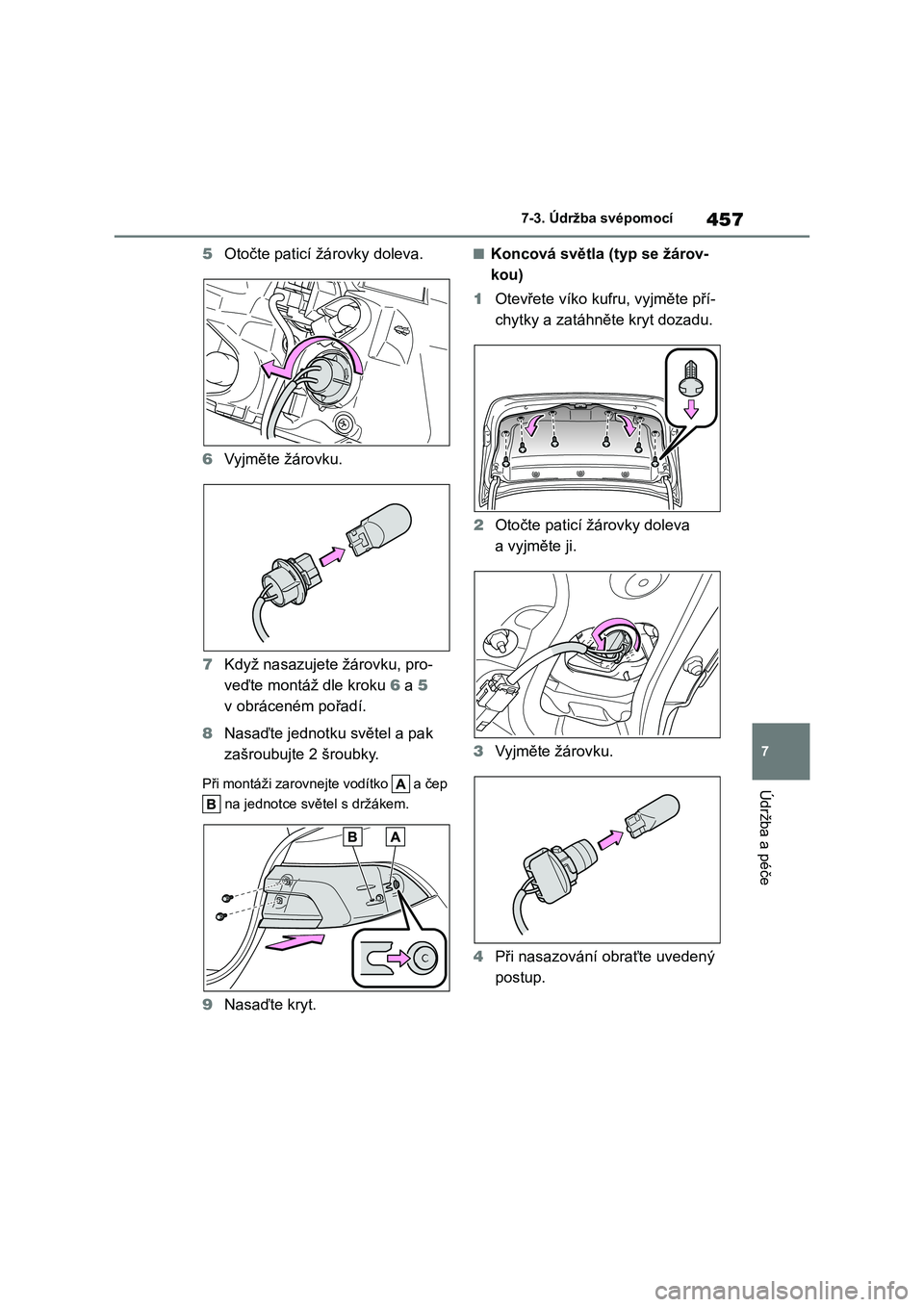

457
7
7-3. Údržba svépomocí
Údržba a péče
5 Otočte paticí žárovky doleva.
6 Vyjměte žárovku.
7 Když nasazujete žárovku, pro-
veďte montáž dle kroku 6 a 5
v obráceném pořadí.
8 Nasaďte jednotku světel a pak
zašroubujte 2 šroubky.
Při montáži zarovnejte vodítko a čep
na jednotce světel s držákem.
9 Nasaďte kryt.
■Koncová světla (typ se žárov-
kou)
1 Otevřete víko kufru, vyjměte pří-
chytky a zatáhněte kryt dozadu.
2 Otočte paticí žárovky doleva
a vyjměte ji.
3 Vyjměte žárovku.
4 Při nasazování obraťte uvedený
postup.

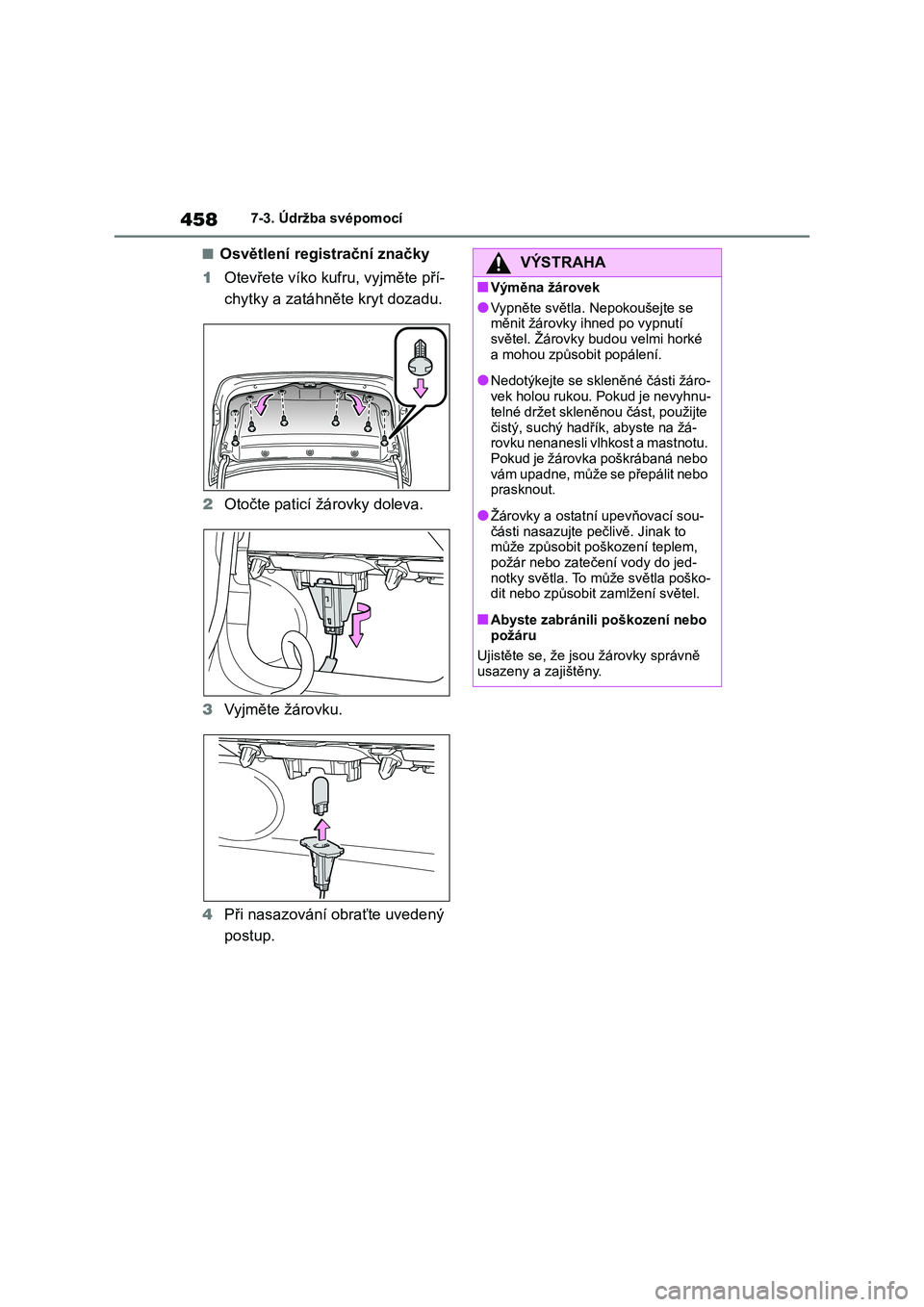

4587-3. Údržba svépomocí
■Osvětlení registrační značky
1 Otevřete víko kufru, vyjměte pří-
chytky a zatáhněte kryt dozadu.
2 Otočte paticí žárovky doleva.
3 Vyjměte žárovku.
4 Při nasazování obraťte uvedený
postup.
VÝSTRAHA
■Výměna žárovek
●Vypněte světla. Nepokoušejte se
měnit žárovky i hned po vypnutí světel. Žárovky budou velmi horké
a mohou způsobit popálení.
●Nedotýkejte se skl eněné části žáro-
vek holou rukou. Pokud je nevyhnu-
telné držet skleněnou část, použijte
čistý, suchý hadří k, abyste na žá- rovku nenanesli vlhkost a mastnotu.
Pokud je žárovka poškrábaná nebo
vám upadne, může se přepálit nebo prasknout.
●Žárovky a ostatní upevňovací sou-části nasazujte pečlivě. Jinak to
může způsobit po škození teplem,
požár nebo zatečení vody do jed- notky světla. To mů že světla poško-
dit nebo způsobit zamlžení světel.
■Abyste zabránili poškození nebo
požáru
Ujistěte se, že jsou žárovky správně usazeny a zajištěny.
