TOYOTA COROLLA 2022 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2022, Model line: COROLLA, Model: TOYOTA COROLLA 2022Pages: 678, velikost PDF: 32.84 MB

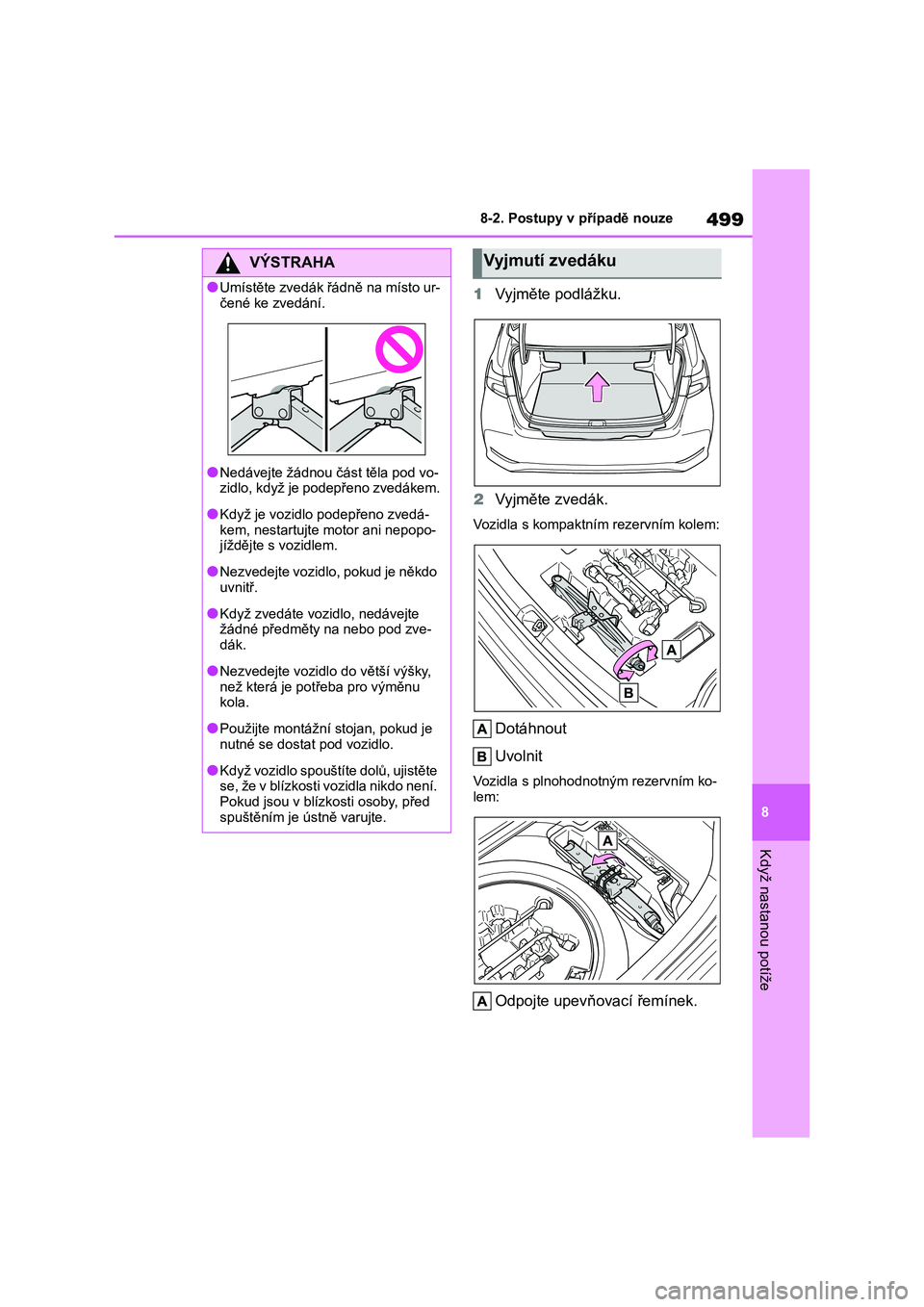

Page 501 of 678

499
8
8-2. Postupy v případě nouze
Když nastanou potíže
1 Vyjměte podlážku.
2 Vyjměte zvedák.
Vozidla s kompaktním rezervním kolem:
Dotáhnout
Uvolnit
Vozidla s plnohodnotným rezervním ko-
lem:
Odpojte upevňovací řemínek.
VÝSTRAHA
●Umístěte zvedák řádně na místo ur-
čené ke zvedání.
●Nedávejte žádnou část těla pod vo- zidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedá-kem, nestartujte motor ani nepopo-
jíždějte s vozidlem.
●Nezvedejte vozidlo, pokud je někdo
uvnitř.
●Když zvedáte vozidlo, nedávejte
žádné předměty na nebo pod zve-
dák.
●Nezvedejte vozidl o do větší výšky,
než která je pot řeba pro výměnu kola.
●Použijte montážní s tojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vo zidla nikdo není.
Pokud jsou v blízkosti osoby, před
spuštěním je ústně varujte.
Vyjmutí zvedáku

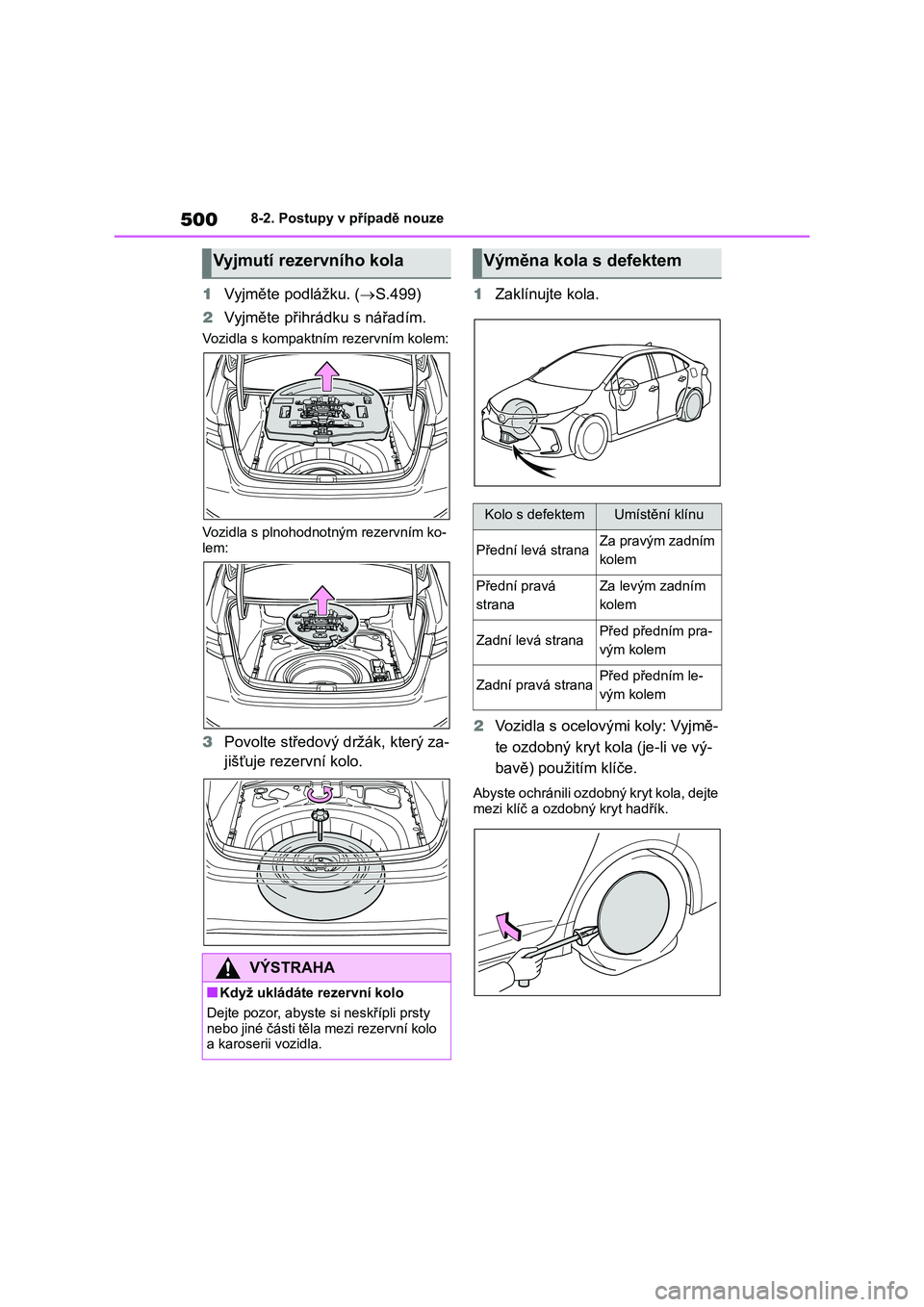

Page 502 of 678

5008-2. Postupy v případě nouze
1Vyjměte podlážku. (S.499)
2 Vyjměte přihrádku s nářadím.
Vozidla s kompaktním rezervním kolem:
Vozidla s plnohodnotným rezervním ko-
lem:
3 Povolte středový držák, který za-
jišťuje rezervní kolo.
1 Zaklínujte kola.
2 Vozidla s ocelovými koly: Vyjmě-
te ozdobný kryt k ola (je-li ve vý-
bavě) použitím klíče.
Abyste ochránili ozdobný kryt kola, dejte
mezi klíč a ozd obný kryt hadřík.
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.
Výměna kola s defektem
Kolo s defektemUmístění klínu
Přední levá stranaZa pravým zadním
kolem
Přední pravá
strana
Za levým zadním
kolem
Zadní levá stranaPřed předním pra-
vým kolem
Zadní pravá stranaPřed předním le-
vým kolem

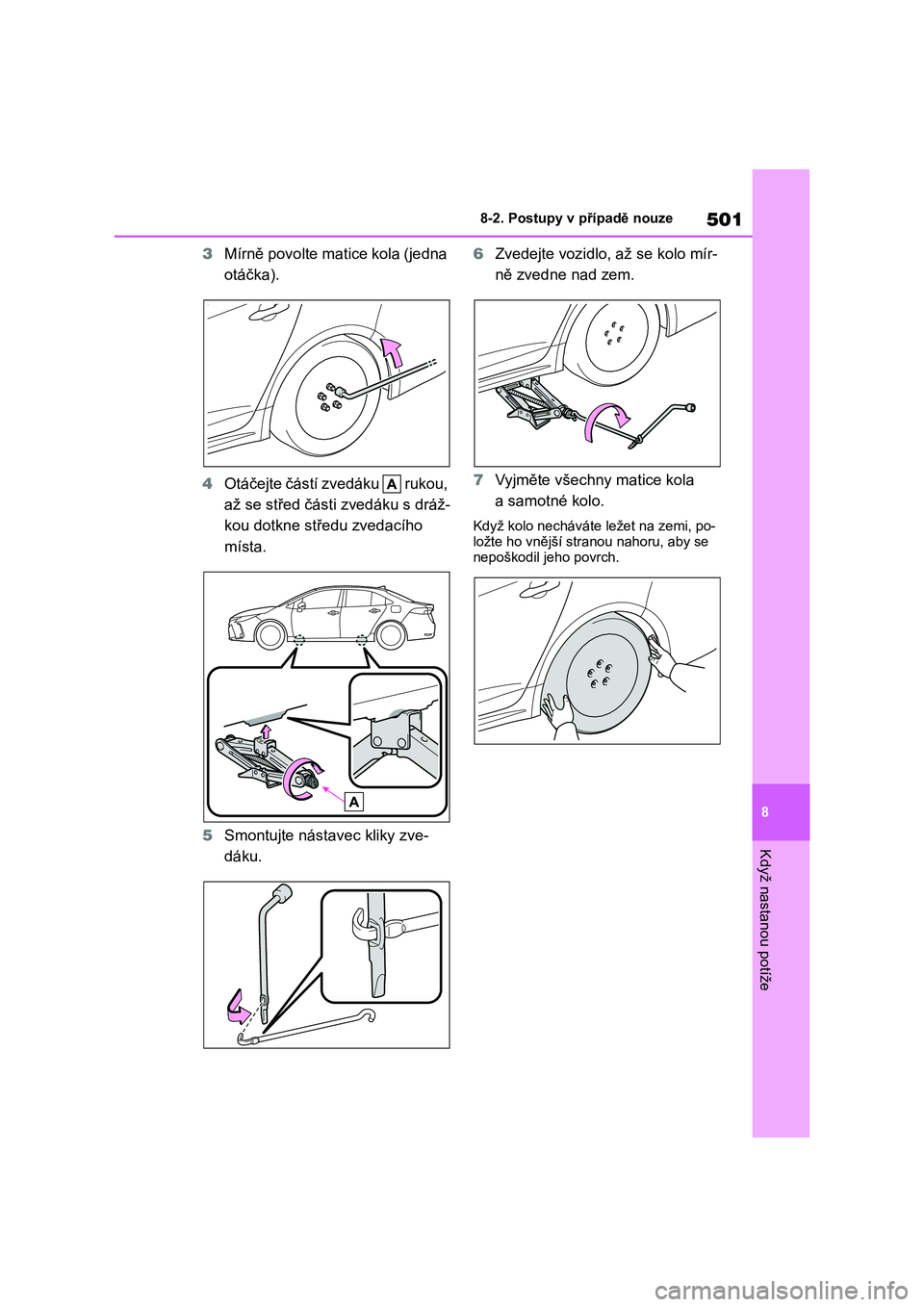

Page 503 of 678

501
8
8-2. Postupy v případě nouze
Když nastanou potíže
3 Mírně povolte matice kola (jedna
otáčka).
4 Otáčejte částí zvedáku rukou,
až se střed část i zvedáku s dráž-
kou dotkne středu zvedacího
místa.
5 Smontujte nástavec kliky zve-
dáku.
6 Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
7 Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi, po- ložte ho vnější str anou nahoru, aby se
nepoškodil jeho povrch.

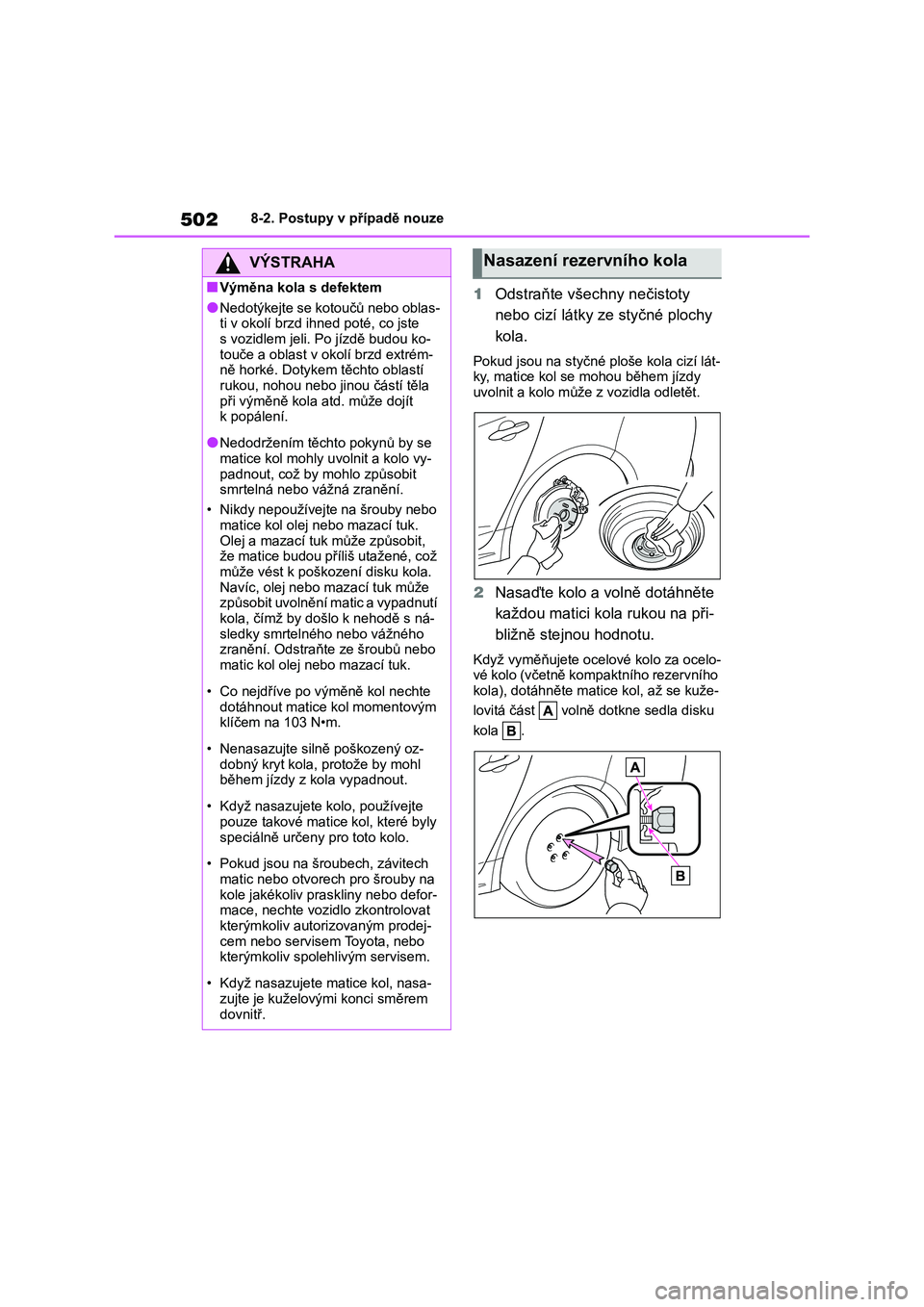

Page 504 of 678

5028-2. Postupy v případě nouze
1Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné p loše kola cizí lát-
ky, matice kol se mohou během jízdy
uvolnit a kolo může z vozidla odletět.
2 Nasaďte kolo a volně dotáhněte
každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo za ocelo-
vé kolo (včetně kompaktního rezervního kola), dotáhněte matice kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblas-
ti v okolí brzd ihned poté, co jste s vozidlem jeli. Po jízdě budou ko-
touče a oblast v okolí brzd extrém-
ně horké. Dotykem těchto oblastí rukou, nohou nebo jinou částí těla
při výměně kola atd. může dojít
k popálení.
●Nedodržením těchto pokynů by se
matice kol mohly u volnit a kolo vy-
padnout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Nikdy nepoužívejte na šrouby nebo
matice kol olej nebo mazací tuk. Olej a mazací tuk může způsobit,
že matice budou příliš utažené, což
může vést k poškoz ení disku kola. Navíc, olej nebo mazací tuk může
způsobit uvolnění m atic a vypadnutí
kola, čímž by došlo k nehodě s ná- sledky smrtelného nebo vážného
zranění. Odstraňte ze šroubů nebo
matic kol olej nebo mazací tuk.
• Co nejdříve po výměně kol nechte
dotáhnout matice kol momentovým klíčem na 103 N•m.
• Nenasazujte silně poškozený oz- dobný kryt kola, protože by mohl
během jízdy z kola vypadnout.
• Když nasazujete kolo, používejte
pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech
matic nebo otvorech pro šrouby na kole jakékoliv praskliny nebo defor-
mace, nechte vozidlo zkontrolovat
kterýmkoliv auto rizovaným prodej- cem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, nasa-
zujte je kuželovými konci směrem
dovnitř.
Nasazení rezervního kola

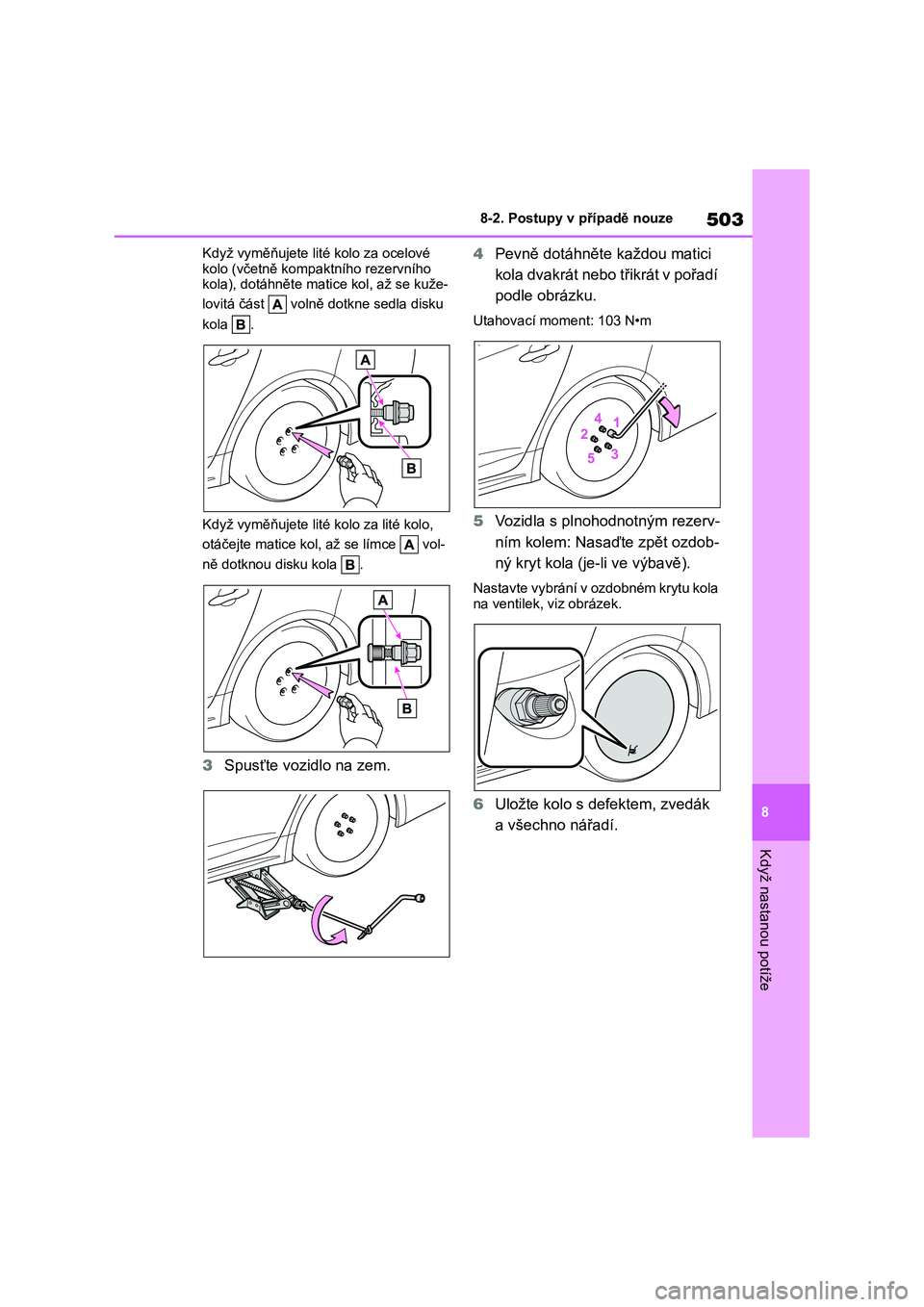

Page 505 of 678

503
8
8-2. Postupy v případě nouze
Když nastanou potíže
Když vyměňujete lit é kolo za ocelové
kolo (včetně kompaktního rezervního kola), dotáhněte matic e kol, až se kuže-
lovitá část volně dotkne sedla disku
kola .
Když vyměňujete lité kolo za lité kolo,
otáčejte matice kol, až se límce vol-
ně dotknou disku kola .
3 Spusťte vozidlo na zem.
4 Pevně dotáhněte každou matici
kola dvakrát nebo třikrát v pořadí
podle obrázku.
Utahovací moment: 103 N•m
5 Vozidla s plnohodnotným rezerv-
ním kolem: Nasaď te zpět ozdob-
ný kryt kola (je-li ve výbavě).
Nastavte vybrání v ozdobném krytu kola
na ventilek, viz obrázek.
6 Uložte kolo s defektem, zvedák
a všechno nářadí.

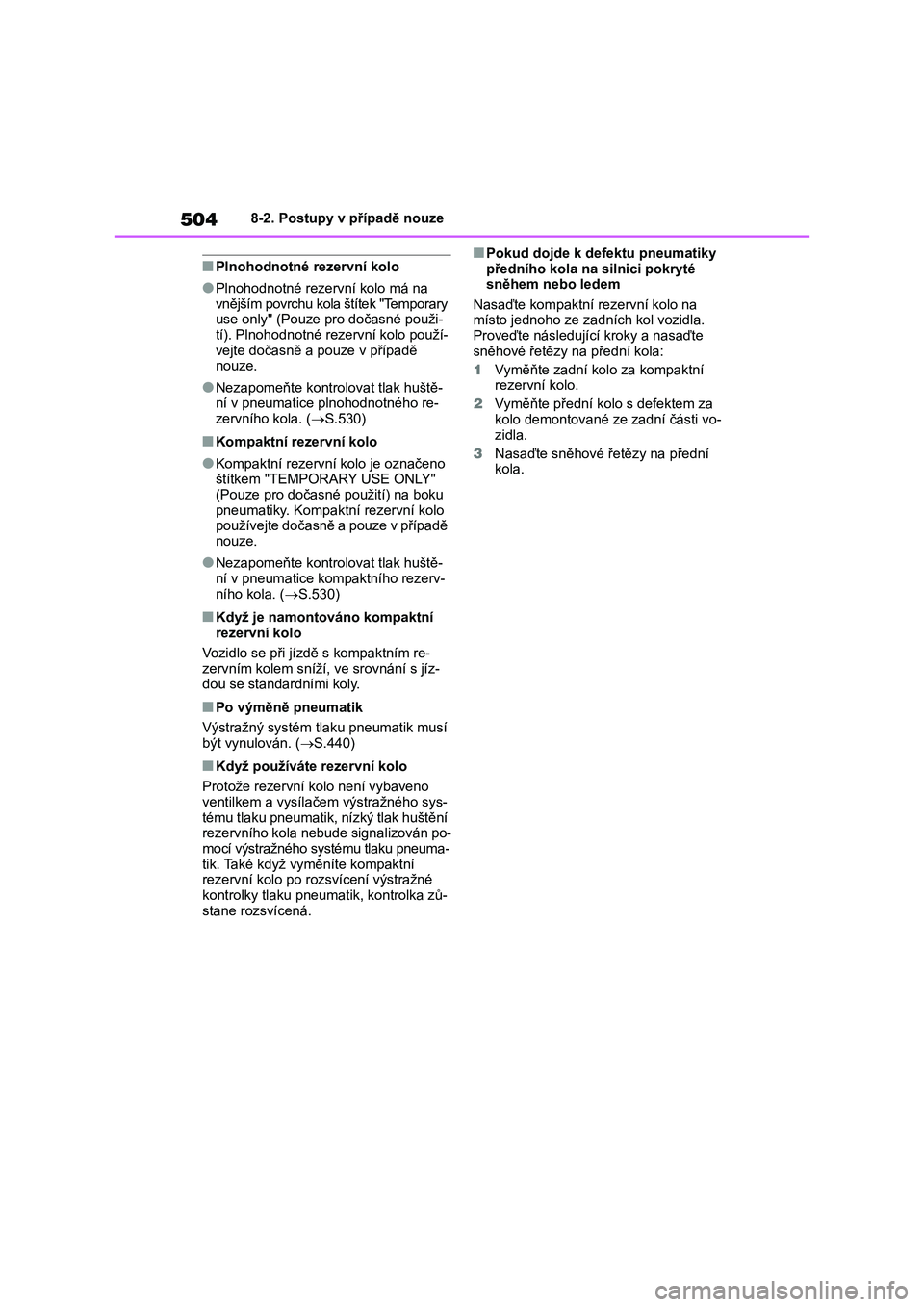

Page 506 of 678

5048-2. Postupy v případě nouze
■Plnohodnotné rezervní kolo
●Plnohodnotné rezervní kolo má na
vnějším povrchu kola štítek "Temporary
use only" (Pouze pro dočasné použi-
tí). Plnohodnotné rezervní kolo použí-
vejte dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice plnohodnotného re-
zervního kola. (S.530)
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno
štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku
pneumatiky. Kompaktní rezervní kolo
používejte dočasně a pouze v případě
nouze.
●Nezapomeňte kontrolovat tlak huště-
ní v pneumatice kompaktního rezerv-
ního kola. (S.530)
■Když je namontováno kompaktní
rezervní kolo
Vozidlo se při jízdě s kompaktním re-
zervním kolem sníží, ve srovnání s jíz-
dou se standardními koly.
■Po výměně pneumatik
Výstražný systém tlaku pneumatik musí
být vynulován. (S.440)
■Když používáte rezervní kolo
Protože rezervní kolo není vybaveno
ventilkem a vysílačem výstražného sys-
tému tlaku pneumatik, nízký tlak huštění
rezervního kola nebude signalizován po-
mocí výstražného systému tlaku pneuma-
tik. Také když vyměníte kompaktní
rezervní kolo po rozsvícení výstražné
kontrolky tlaku pneumatik, kontrolka zů-
stane rozsvícená.
■Pokud dojde k defektu pneumatiky
předního kola na silnici pokryté
sněhem nebo ledem
Nasaďte kompaktní rezervní kolo na
místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte
sněhové řetězy na přední kola:
1Vyměňte zadní kolo za kompaktní
rezervní kolo.
2Vyměňte přední kolo s defektem za
kolo demontované ze zadní části vo-
zidla.
3Nasaďte sněhové řetězy na přední
kola.
Page 507 of 678

505
8
8-2. Postupy v případě nouze
Když nastanou potíže

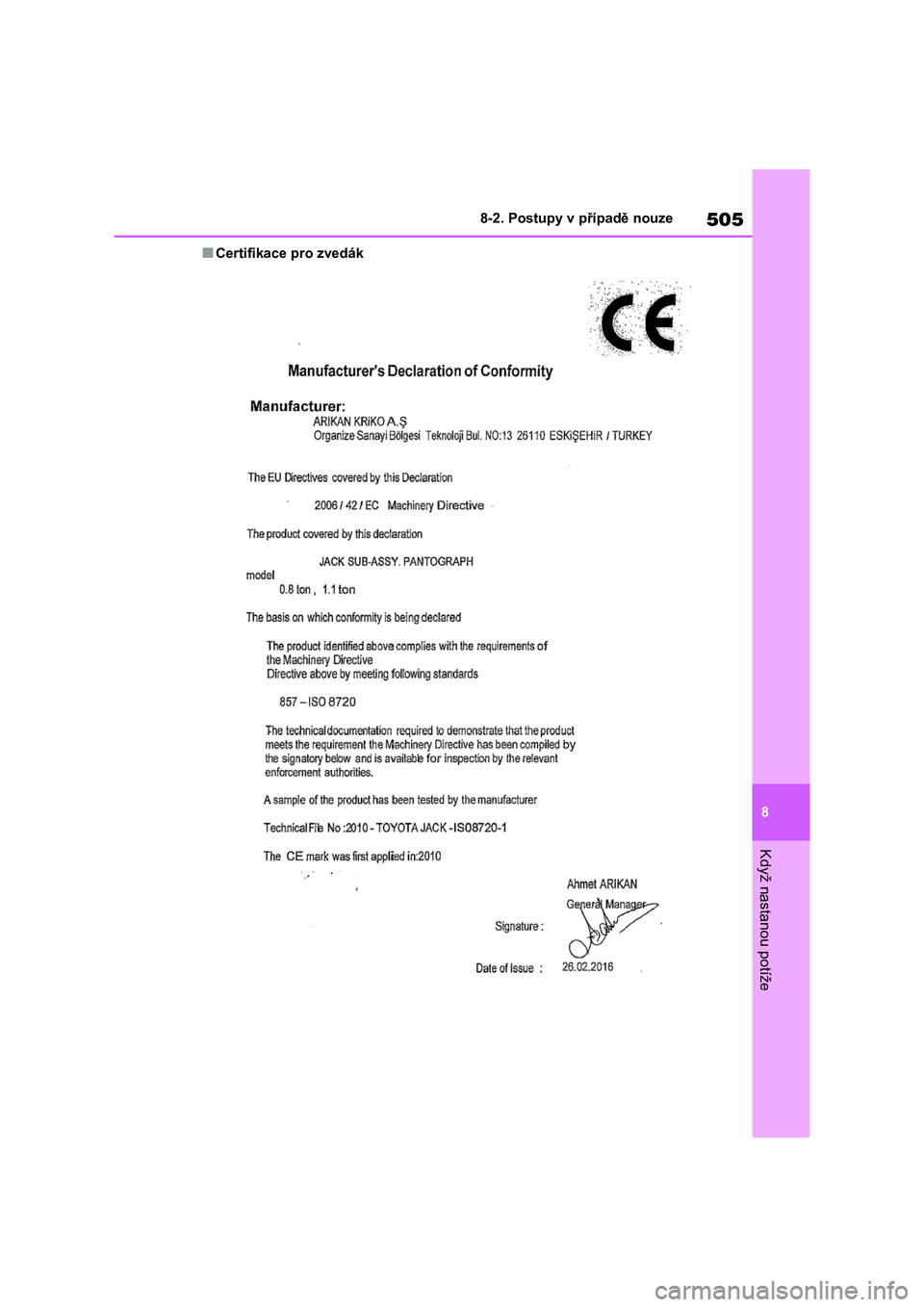

■Certifikace pro zvedák

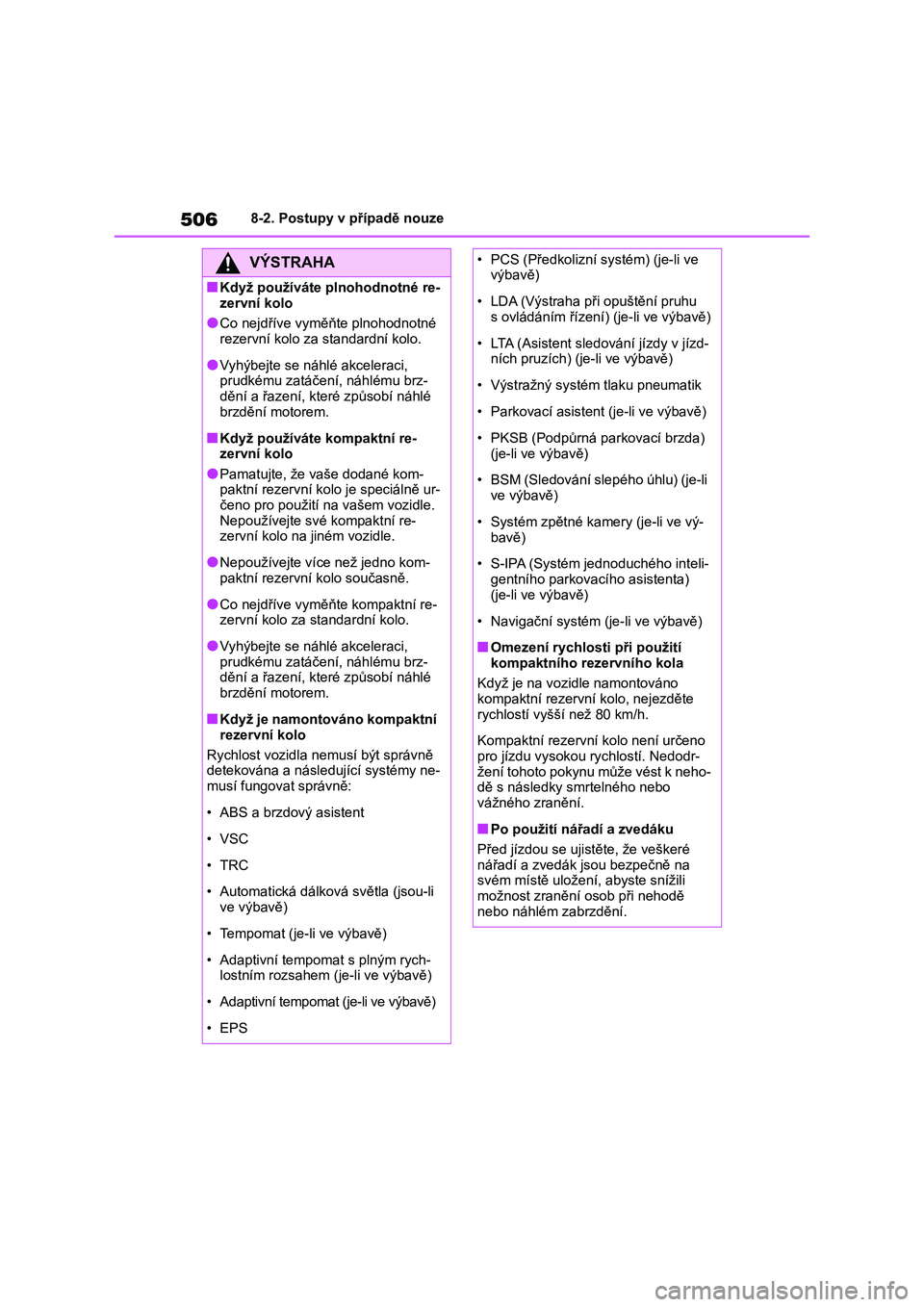

Page 508 of 678

5068-2. Postupy v případě nouze
VÝSTRAHA
■Když používáte plnohodnotné re-
zervní kolo
●Co nejdříve vym ěňte plnohodnotné rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brz-
dění a řazení, kter é způsobí náhlé
brzdění motorem.
■Když používáte kompaktní re-
zervní kolo
●Pamatujte, že vaše dodané kom- paktní rezervní kolo je speciálně ur-
čeno pro použití na vašem vozidle.
Nepoužívejte své kompaktní re- zervní kolo na jiném vozidle.
●Nepoužívejte více než jedno kom-paktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní re-zervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brz-
dění a řazení, kter é způsobí náhlé
brzdění motorem.
■Když je namontováno kompaktní
rezervní kolo
Rychlost vozidla nemusí být správně
detekována a násle dující systémy ne-
musí fungovat správně:
• ABS a brzdový asistent
• VSC
•TRC
• Automatická dálková světla (jsou-li
ve výbavě)
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat s plným rych-
lostním rozsahem (je-li ve výbavě)
• Adaptivní tempomat (je-li ve výbavě)
• EPS
• PCS (Předkolizní systém) (je-li ve výbavě)
• LDA (Výstraha při opuštění pruhu s ovládáním řízení ) (je-li ve výbavě)
• LTA (Asistent sledování jízdy v jízd- ních pruzích) (je-li ve výbavě)
• Výstražný systém t laku pneumatik
• Parkovací asistent (je-li ve výbavě)
• PKSB (Podpůrná par kovací brzda)
(je-li ve výbavě)
• BSM (Sledování slepého úhlu) (je-li
ve výbavě)
• Systém zpětné kamery (je-li ve vý-
bavě)
• S-IPA (Systém jednoduchého inteli-
gentního parkovacího asistenta)
(je-li ve výbavě)
• Navigační systém (je-li ve výbavě)
■Omezení rychlosti při použití
kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte
rychlostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno
pro jízdu vyso kou rychlostí. Nedodr-
žení tohoto pokynu může vést k neho- dě s následky smrtelného nebo
vážného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré
nářadí a zvedák jsou bezpečně na svém místě uložení, abyste snížili
možnost zranění osob při nehodě
nebo náhlém zabrzdění.

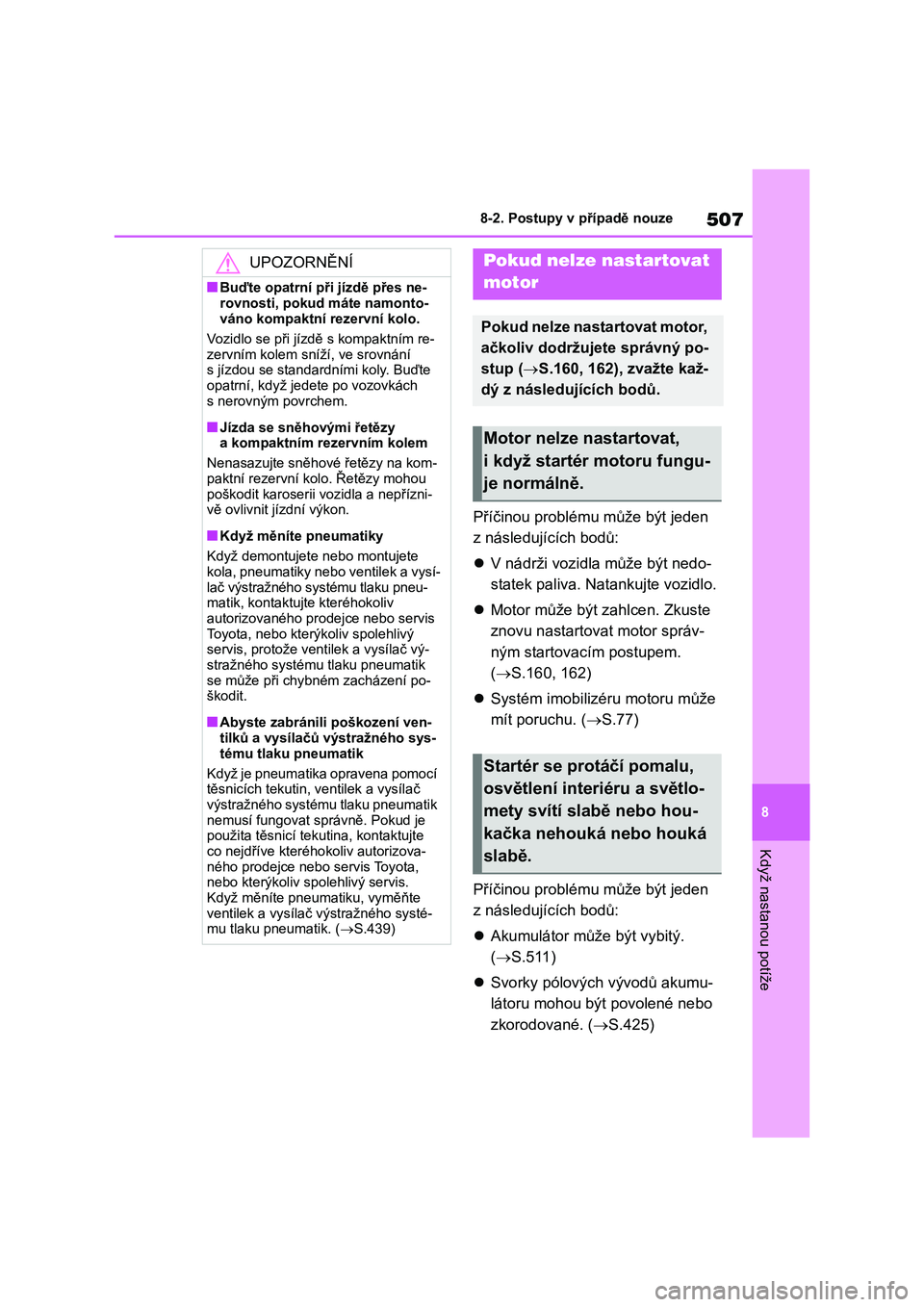

Page 509 of 678

507
8
8-2. Postupy v případě nouze
Když nastanou potíže
Příčinou problému může být jeden
z následujících bodů:
V nádrži vozidla může být nedo-
statek paliva. Natankujte vozidlo.
Motor může být zahlcen. Zkuste
znovu nastartovat motor správ-
ným startovacím postupem.
( S.160, 162)
Systém imobilizéru motoru může
mít poruchu. ( S.77)
Příčinou problému může být jeden
z následujících bodů:
Akumulátor může být vybitý.
( S.511)
Svorky pólových vývodů akumu-
látoru mohou být povolené nebo
zkorodované. ( S.425)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes ne-
rovnosti, pokud máte namonto-
váno kompaktní rezervní kolo.
Vozidlo se při jízdě s kompaktním re-
zervním kolem sníží, ve srovnání
s jízdou se standar dními koly. Buďte opatrní, když jede te po vozovkách
s nerovným povrchem.
■Jízda se sněhovými řetězy a kompaktním rezervním kolem
Nenasazujte sněhové řetězy na kom-
paktní rezervní kolo. Řetězy mohou poškodit karoserii vozidla a nepřízni-
vě ovlivnit jízdní výkon.
■Když měníte pneumatiky
Když demontujete nebo montujete
kola, pneumatiky nebo ventilek a vysí- lač výstražného systému tlaku pneu-
matik, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis, protože ventilek a vysílač vý-
stražného systému tlaku pneumatik se může při chybném zacházení po-
škodit.
■Abyste zabránili poškození ven-
tilků a vysílačů výstražného sys-
tému tlaku pneumatik
Když je pneumatika opravena pomocí
těsnicích tekutin, ventilek a vysílač
výstražného systému tlaku pneumatik nemusí fungovat správně. Pokud je
použita těsnicí tek utina, kontaktujte
co nejdříve kterého koliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis.
Když měníte pneumatiku, vyměňte ventilek a vysílač výstražného systé-
mu tlaku pneumatik. ( S.439)
Pokud nelze nastartovat
motor
Pokud nelze nastartovat motor,
ačkoliv dodržujete správný po-
stup ( S.160, 162), zvažte kaž-
dý z následujících bodů.
Motor nelze nastartovat,
i když startér motoru fungu-
je normálně.
Startér se protáčí pomalu,
osvětlení interiéru a světlo-
mety svítí slabě nebo hou-
kačka nehouká nebo houká
slabě.

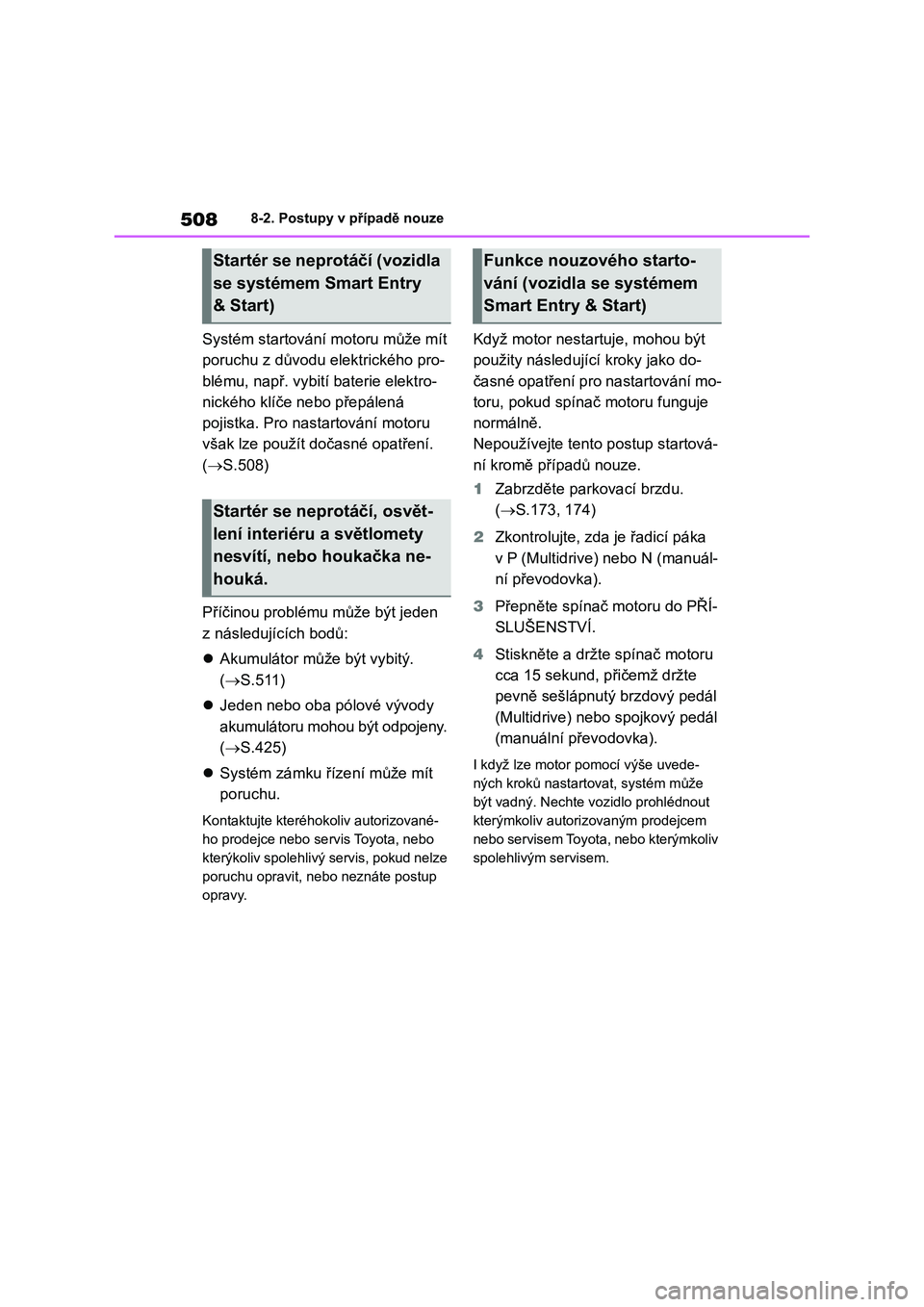

Page 510 of 678

5088-2. Postupy v případě nouze
Systém startování motoru může mít
poruchu z důvodu elektrického pro-
blému, např. vybití baterie elektro-
nického klíče nebo přepálená
pojistka. Pro nastartování motoru
však lze použít dočasné opatření.
(S.508)
Příčinou problému může být jeden
z následujících bodů:
Akumulátor může být vybitý.
(S.511)
Jeden nebo oba pólové vývody
akumulátoru mohou být odpojeny.
(S.425)
Systém zámku řízení může mít
poruchu.
Kontaktujte kteréhokoliv autorizované-
ho prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, pokud nelze
poruchu opravit, nebo neznáte postup
opravy.
Když motor nestartuje, mohou být
použity následující kroky jako do-
časné opatření pro nastartování mo-
toru, pokud spínač motoru funguje
normálně.
Nepoužívejte tento postup startová-
ní kromě případů nouze.
1Zabrzděte parkovací brzdu.
(S.173, 174)
2Zkontrolujte, zda je řadicí páka
v P (Multidrive) nebo N (manuál-
ní převodovka).
3Přepněte spínač motoru do PŘÍ-
SLUŠENSTVÍ.
4Stiskněte a držte spínač motoru
cca 15 sekund, přičemž držte
pevně sešlápnutý brzdový pedál
(Multidrive) nebo spojkový pedál
(manuální převodovka).
I když lze motor pomocí výše uvede-
ných kroků nastartovat, systém může
být vadný. Nechte vozidlo prohlédnout
kterýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Startér se neprotáčí (vozidla
se systémem Smart Entry
& Start)
Startér se neprotáčí, osvět-
lení interiéru a světlomety
nesvítí, nebo houkačka ne-
houká.
Funkce nouzového starto-
vání (vozidla se systémem
Smart Entry & Start)
