TOYOTA COROLLA 2022 Návod na použití (in Czech)
Manufacturer: TOYOTA, Model Year: 2022, Model line: COROLLA, Model: TOYOTA COROLLA 2022Pages: 678, velikost PDF: 32.84 MB
Page 521 of 678

9
519
9

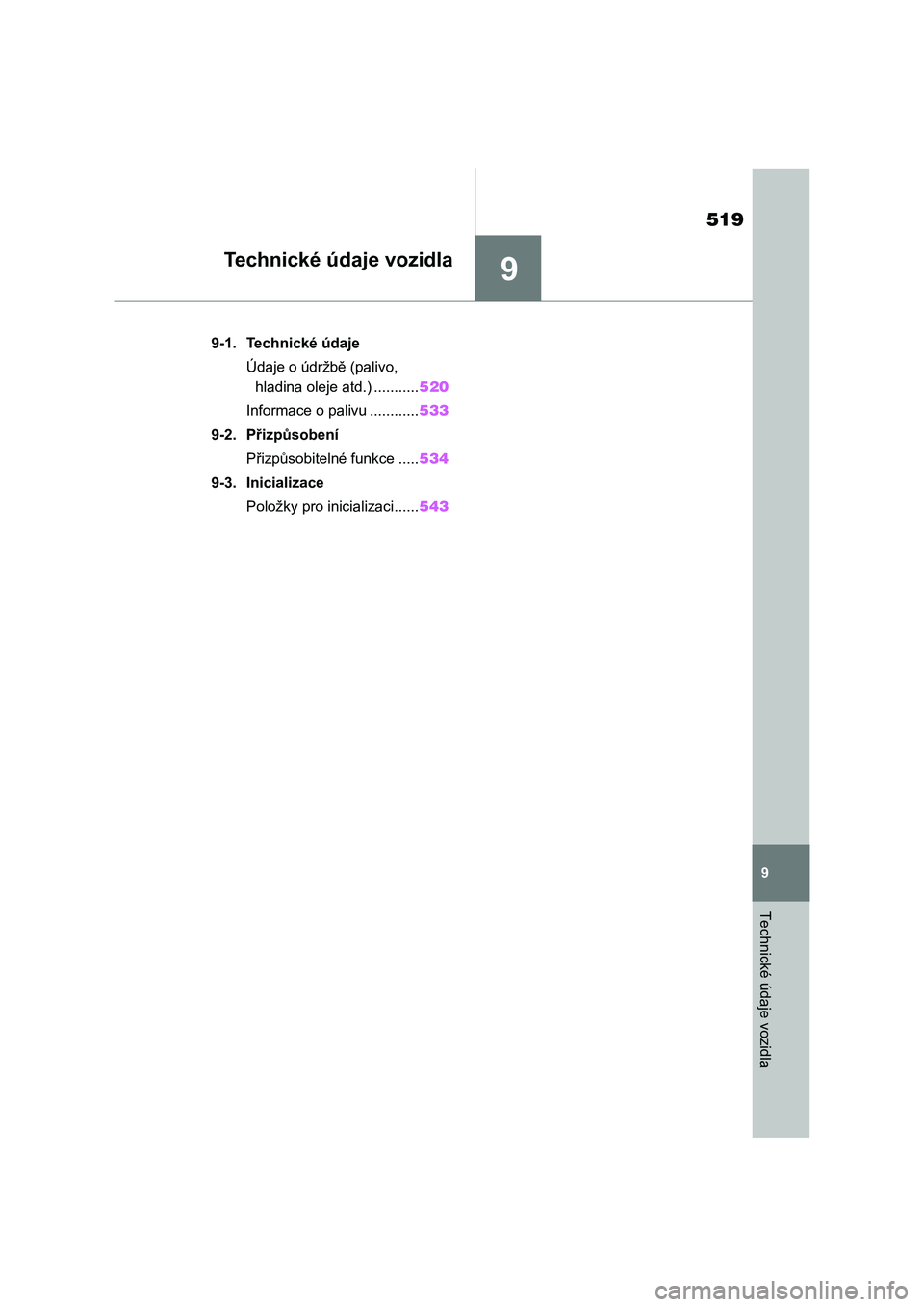

Technické údaje vozidla
Technické údaje vozidla
.9-1. Technické údaje
Údaje o údržbě (palivo,
hladina oleje atd.) ...........520
Informace o palivu ............533
9-2. Přizpůsobení
Přizpůsobitelné funkce .....534
9-3. Inicializace
Položky pro inicializaci......543
Page 522 of 678

5209-1. Technické údaje
9-1.Technické údaje
*1: Vozidla bez zatížení
*2: Motor M15A-FKS
*3: Vozidla s výbavou pro nerovné vozovky
*4: Motor 1ZR-FAE s Multidrive
*5: Motor 1ZR-FAE s manuální převodovkou

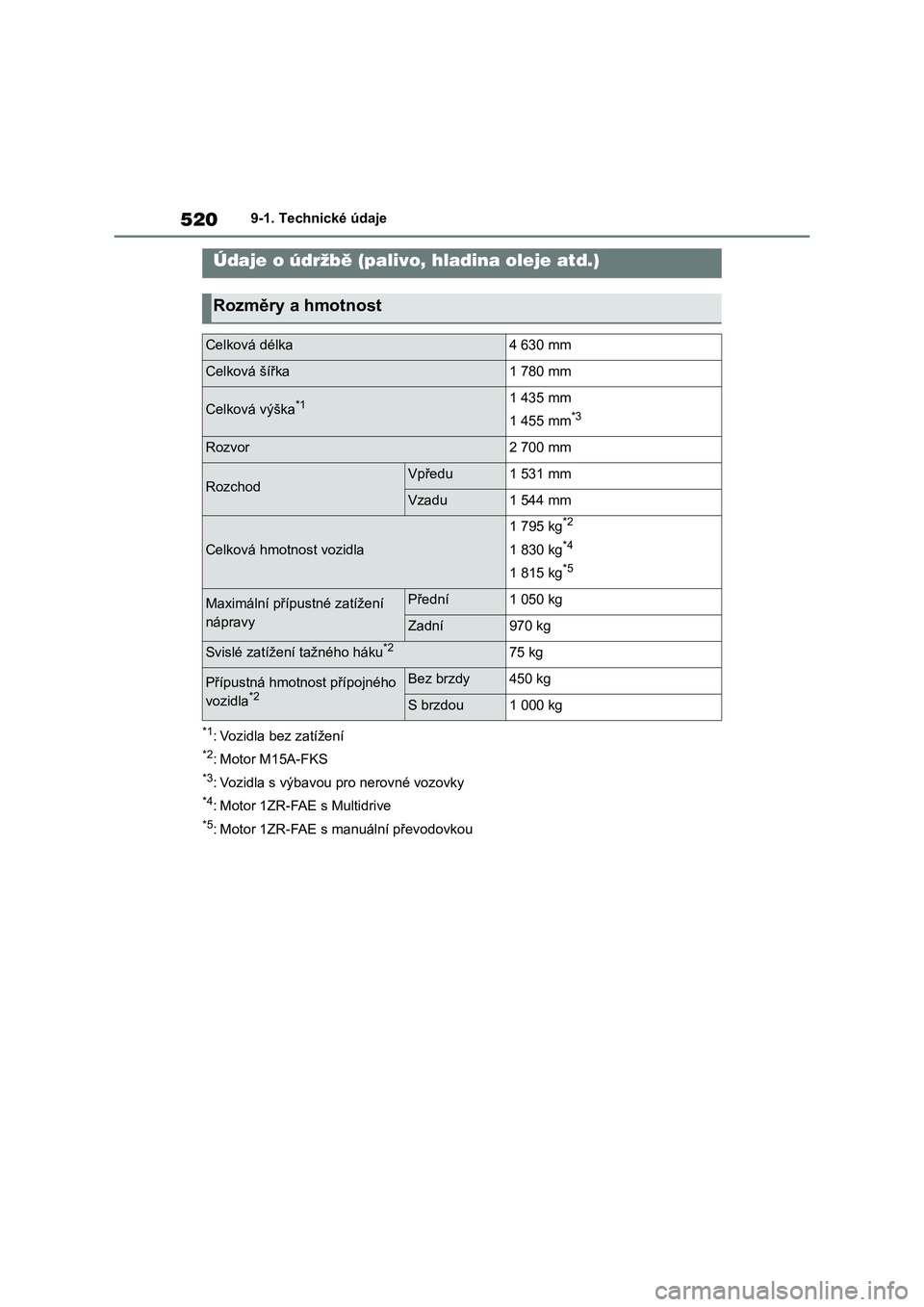

Údaje o údržbě (palivo, hladina oleje atd.)
Rozměry a hmotnost
Celková délka4 630 mm
Celková šířka1 780 mm
Celková výška*11 435 mm
1 455 mm
*3
Rozvor2 700 mm
RozchodVpředu1 531 mm
Vzadu1 544 mm
Celková hmotnost vozidla
1 795 kg*2
1 830 kg*4
1 815 kg*5
Maximální přípustné zatížení
nápravyPřední1 050 kg
Zadní970 kg
Svislé zatížení tažného háku*275 kg
Přípustná hmotnost přípojného
vozidla*2
Bez brzdy450 kg
S brzdou1 000 kg
Page 523 of 678

521
9
9-1. Technické údaje
Technické údaje vozidla

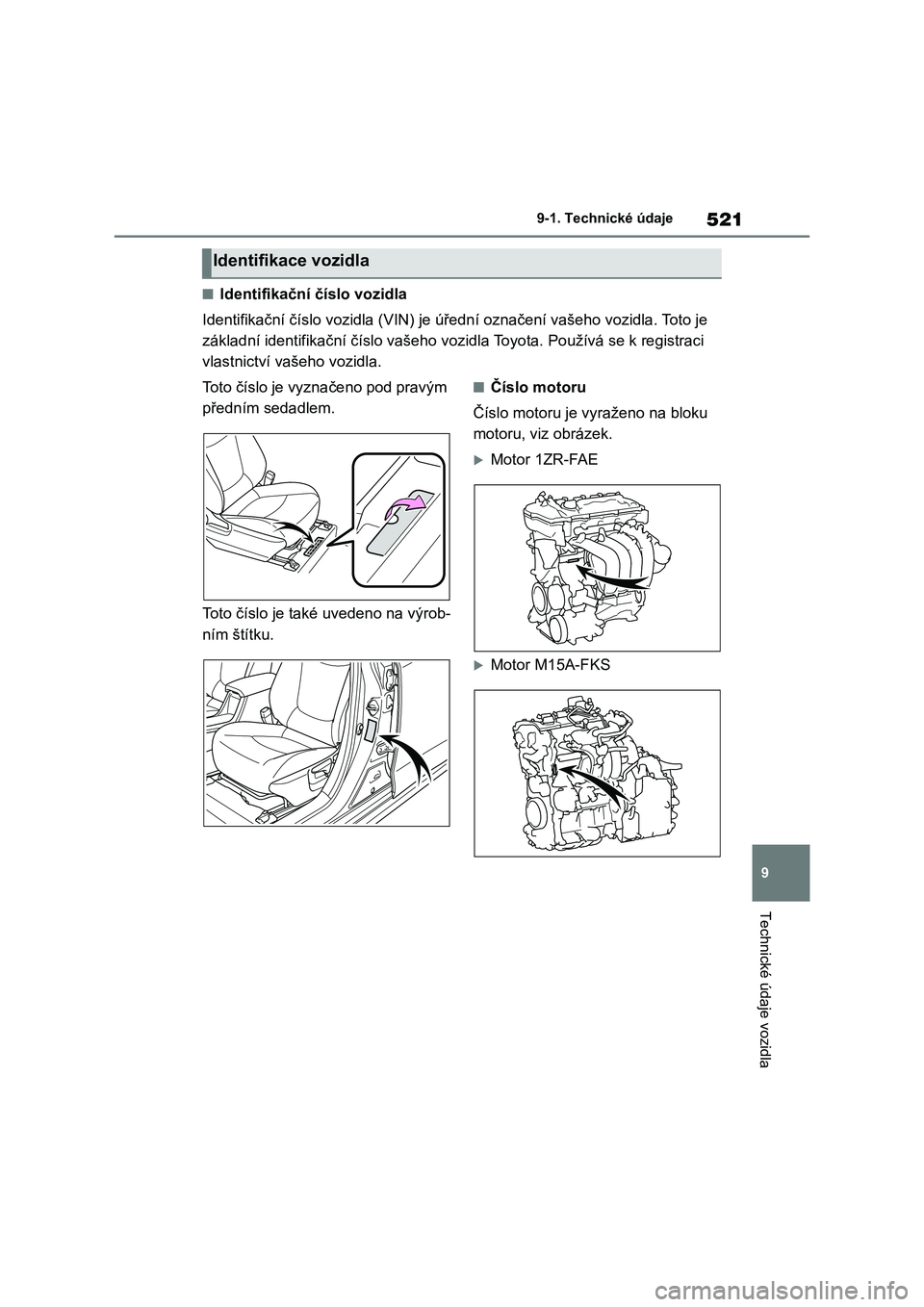

■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla. Toto je
základní identifikační číslo vaš eho vozidla Toyota. Používá se k registraci
vlastnictví vašeho vozidla.
Toto číslo je vyznačeno pod pravým
předním sedadlem.
Toto číslo je také uvedeno na výrob-
ním štítku.
■Číslo motoru
Číslo motoru je vy raženo na bloku
motoru, viz obrázek.
Motor 1ZR-FAE
Motor M15A-FKS
Identifikace vozidla
Page 524 of 678

5229-1. Technické údaje

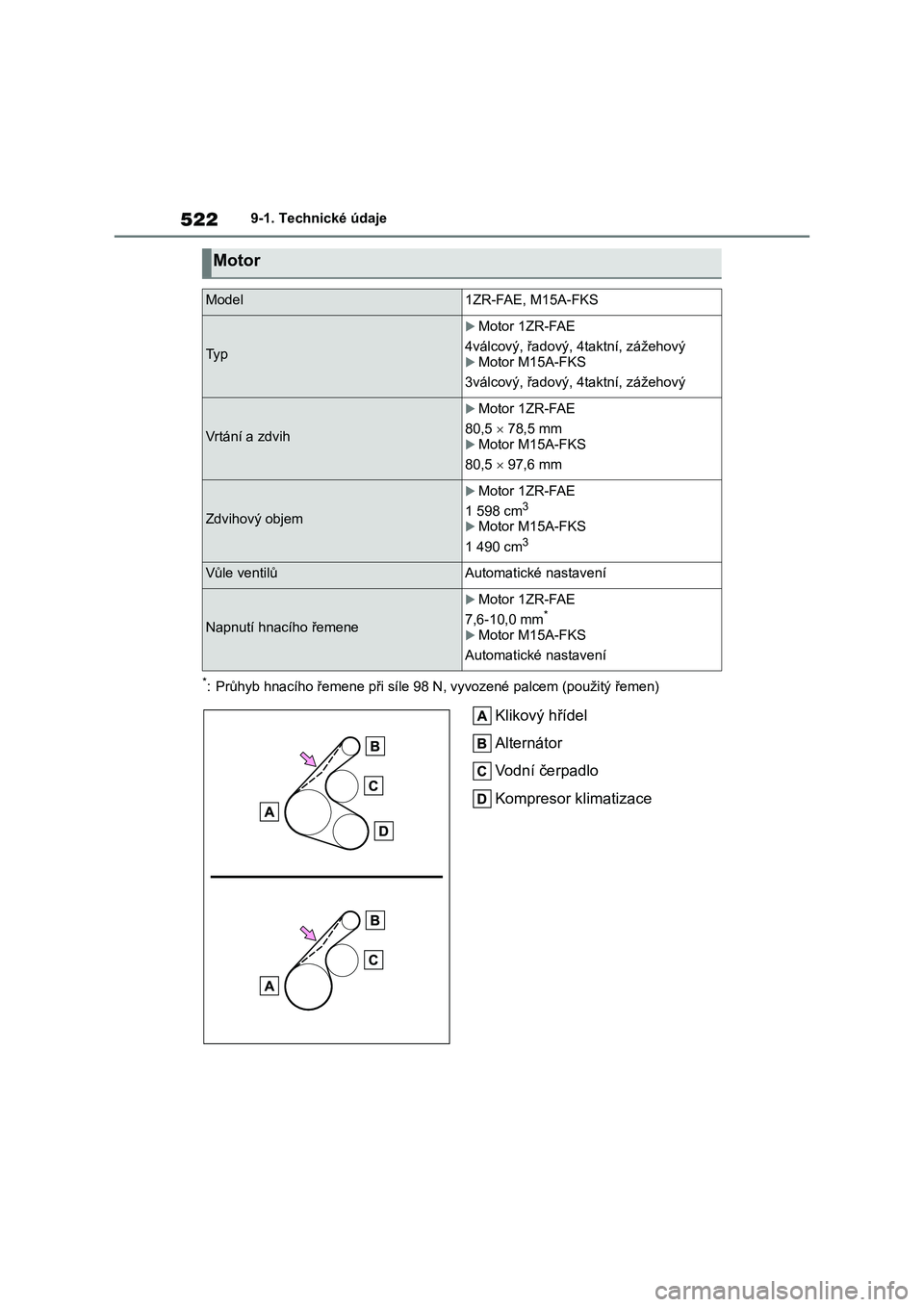

*: Průhyb hnacího řemene při síle 98 N, vyvozené palcem (použitý řemen)
Klikový hřídel
Alternátor
Vodní čerpadlo
Kompresor klimatizace
Motor
Model1ZR-FAE, M15A-FKS
Ty p
Motor 1ZR-FAE
4válcový, řadový, 4 taktní, zážehový
Motor M15A-FKS
3válcový, řadový, 4 taktní, zážehový
Vrtání a zdvih
Motor 1ZR-FAE
80,5 78,5 mm
Motor M15A-FKS
80,5 97,6 mm
Zdvihový objem
Motor 1ZR-FAE
1 598 cm3
Motor M15A-FKS
1 490 cm3
Vůle ventilůAutomatické nastavení
Napnutí hnacího řemene
Motor 1ZR-FAE
7,6-10,0 mm*
Motor M15A-FKS
Automatické nastavení
Page 525 of 678
![TOYOTA COROLLA 2022 Návod na použití (in Czech) 523
9
9-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
Motor 1ZR-FAE
Motor M15A-FKS
*: Objem motorového oleje je referenční množ TOYOTA COROLLA 2022 Návod na použití (in Czech) 523
9
9-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
Motor 1ZR-FAE
Motor M15A-FKS
*: Objem motorového oleje je referenční množ](/img/14/48500/w960_48500-524.png)
523
9
9-1. Technické údaje
Technické údaje vozidla
■Objem oleje (Vypuštění a napl-
nění [Jmenovitý*])
Motor 1ZR-FAE
Motor M15A-FKS
*: Objem motorového oleje je referenční množství, které se p oužívá při výměně
motorového oleje. Zahřejte a vypněte
motor, počkejte déle než 5 minut a zkontrolujte hladinu oleje na měrce.
■Volba motorového oleje (motor
1ZR-FAE)
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SM "Energy-C onserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" nebo SP
"Resource-Conserving", nebo
ILSAC GF-6A
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků
u čerpací stanice, pou žijte pouze palivo
s jedním z následujících štítků.
Oblast EU:
Pouze bezolovnatý benz ín odpovídající
Evropské normě EN228
Kromě oblasti EU:
Pouze bezolovnatý benzín
Oktanové číslo (RON)95 nebo vyšší
Objem palivové nádrže (Jmenovitý)50,0 litrů
Systém mazání
S filtrem4,2 litru
Bez filtru3,9 litru
S filtrem3,4 litru
Bez filtru3,2 litru
Page 526 of 678

5249-1. Technické údaje

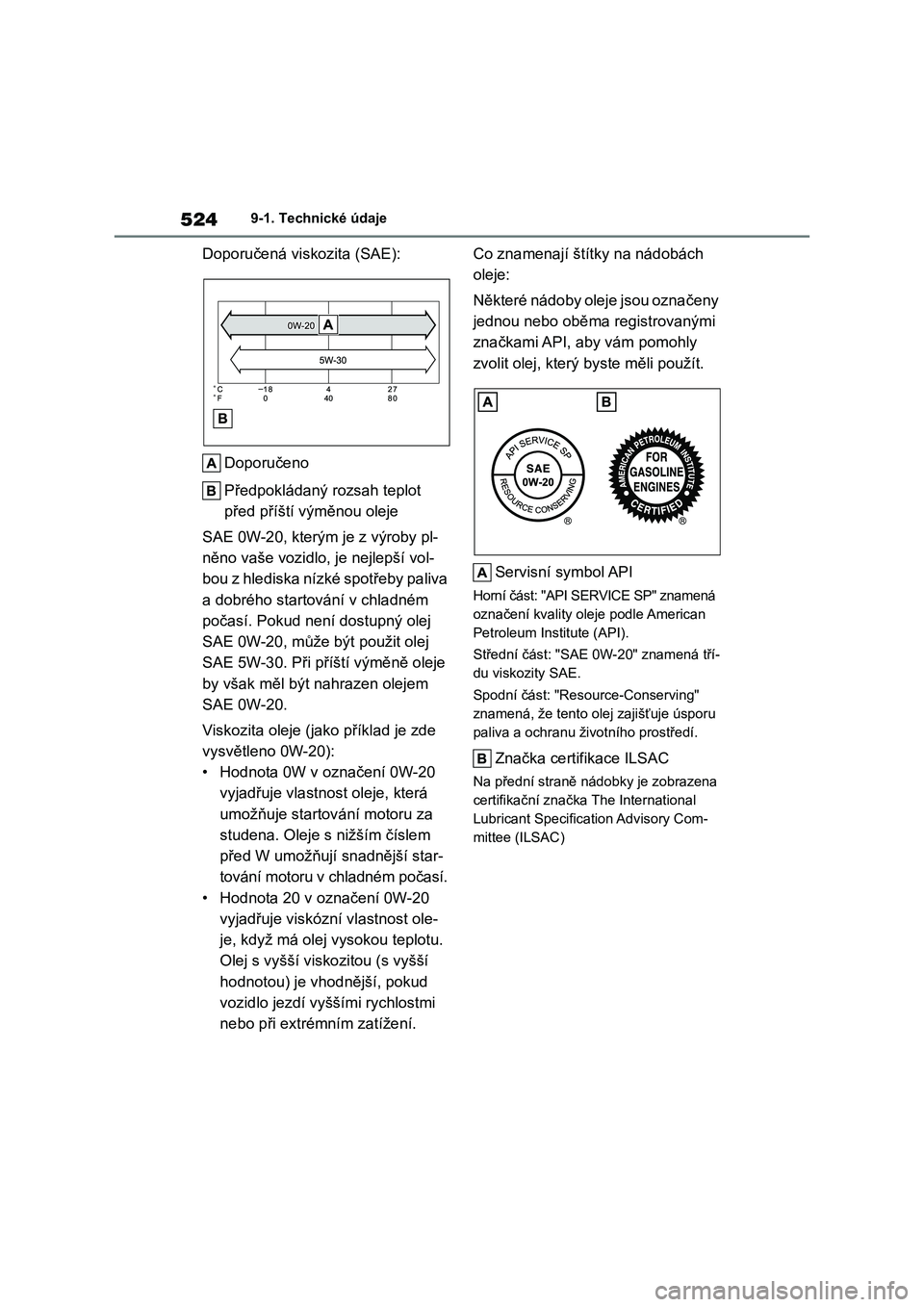

Doporučená viskozita (SAE):
Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje
SAE 0W-20, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí. Pokud není dostupný olej
SAE 0W-20, může být použit olej
SAE 5W-30. Při příští výměně oleje
by však měl být nahrazen olejem
SAE 0W-20.
Viskozita oleje (ja ko příklad je zde
vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20
vyjadřuje vlastnost oleje, která
umožňuje startov ání motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější star-
tování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vhodnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SER VICE SP" znamená
označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W -20" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory Com-
mittee (ILSAC)
Page 527 of 678

525
9
9-1. Technické údaje
Technické údaje vozidla

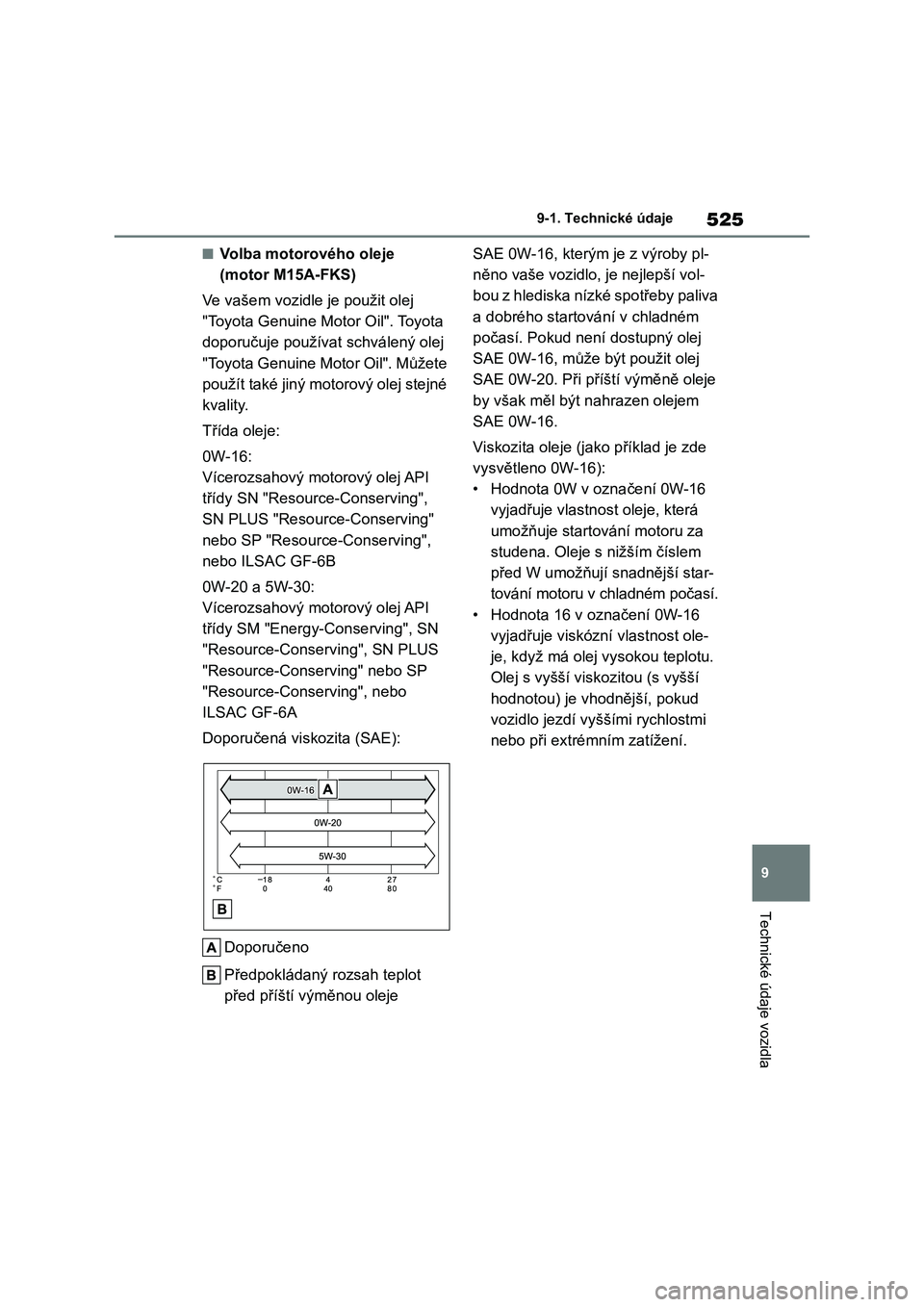

■Volba motorového oleje
(motor M15A-FKS)
Ve vašem vozidle je použit olej
"Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej
"Toyota Genuine Motor Oil". Můžete
použít také jiný motorový olej stejné
kvality.
Třída oleje:
0W-16:
Vícerozsahový motorový olej API
třídy SN "Resource-Conserving",
SN PLUS "Resource-Conserving"
nebo SP "Resource-Conserving",
nebo ILSAC GF-6B
0W-20 a 5W-30:
Vícerozsahový motorový olej API
třídy SM "Energy-Conserving", SN
"Resource-Conserving", SN PLUS
"Resource-Conserving" nebo SP
"Resource-Conserving", nebo
ILSAC GF-6A
Doporučená visk ozita (SAE):
Doporučeno
Předpokládaný rozsah teplot
před příští výměnou oleje
SAE 0W-16, kterým je z výroby pl-
něno vaše vozidlo, je nejlepší vol-
bou z hlediska nízké spotřeby paliva
a dobrého startování v chladném
počasí. Pokud není dostupný olej
SAE 0W-16, m ůže být použit olej
SAE 0W-20. Při pří ští výměně oleje
by však měl být nahrazen olejem
SAE 0W-16.
Viskozita oleje (jako příklad je zde
vysvětleno 0W-16):
• Hodnota 0W v označení 0W-16
vyjadřuje vlastnost oleje, která
umožňuje startování motoru za
studena. Oleje s nižším číslem
před W umožňují snadnější star-
tování motoru v chladném počasí.
• Hodnota 16 v označení 0W-16
vyjadřuje viskózní vlastnost ole-
je, když má olej vysokou teplotu.
Olej s vyšší viskozitou (s vyšší
hodnotou) je vh odnější, pokud
vozidlo jezdí vyššími rychlostmi
nebo při extrémním zatížení.
Page 528 of 678

5269-1. Technické údaje

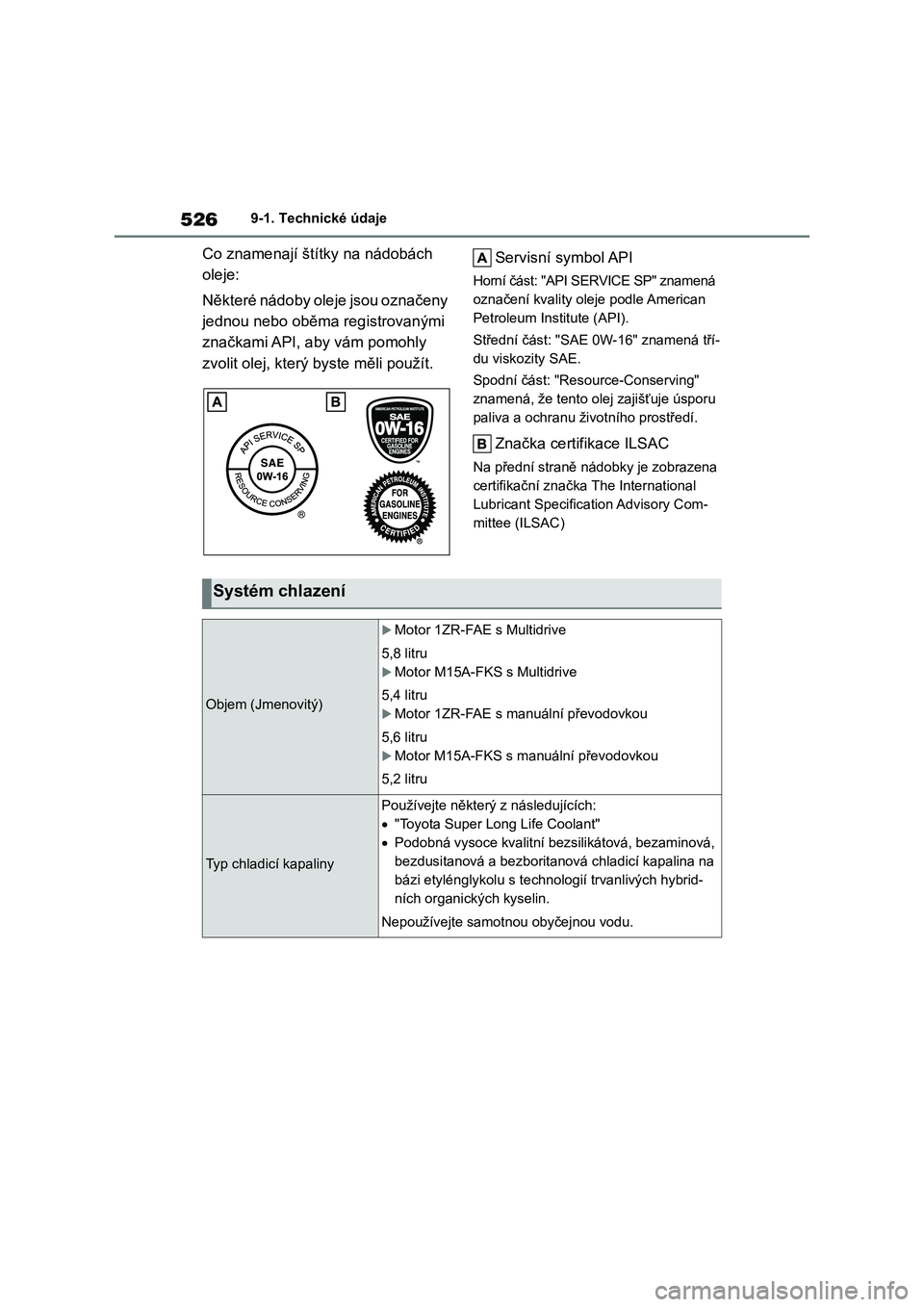

Co znamenají štítky na nádobách
oleje:
Některé nádoby oleje jsou označeny
jednou nebo oběma registrovanými
značkami API, aby vám pomohly
zvolit olej, který byste měli použít.
Servisní symbol API
Horní část: "API SER VICE SP" znamená
označení kvality oleje podle American
Petroleum Institute (API).
Střední část: "SAE 0W -16" znamená tří-
du viskozity SAE.
Spodní část: "Resource-Conserving"
znamená, že tento olej zajišťuje úsporu
paliva a ochranu ži votního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena
certifikační značka The International
Lubricant Specification Advisory Com-
mittee (ILSAC)
Systém chlazení
Objem (Jmenovitý)
Motor 1ZR-FAE s Multidrive
5,8 litru
Motor M15A-FKS s Multidrive
5,4 litru
Motor 1ZR-FAE s manuální převodovkou
5,6 litru
Motor M15A-FKS s manuální převodovkou
5,2 litru
Typ chladicí kapaliny
Používejte některý z následujících:
"Toyota Super Long Life Coolant"
Podobná vysoce kvalitní bezsilikátová, bezaminová,
bezdusitanová a bezborit anová chladicí kapalina na
bázi etylénglykolu s technologií trvanlivých hybrid-
ních organických kyselin.
Nepoužívejte samotnou obyčejnou vodu.
Page 529 of 678

527
9
9-1. Technické údaje
Technické údaje vozidla

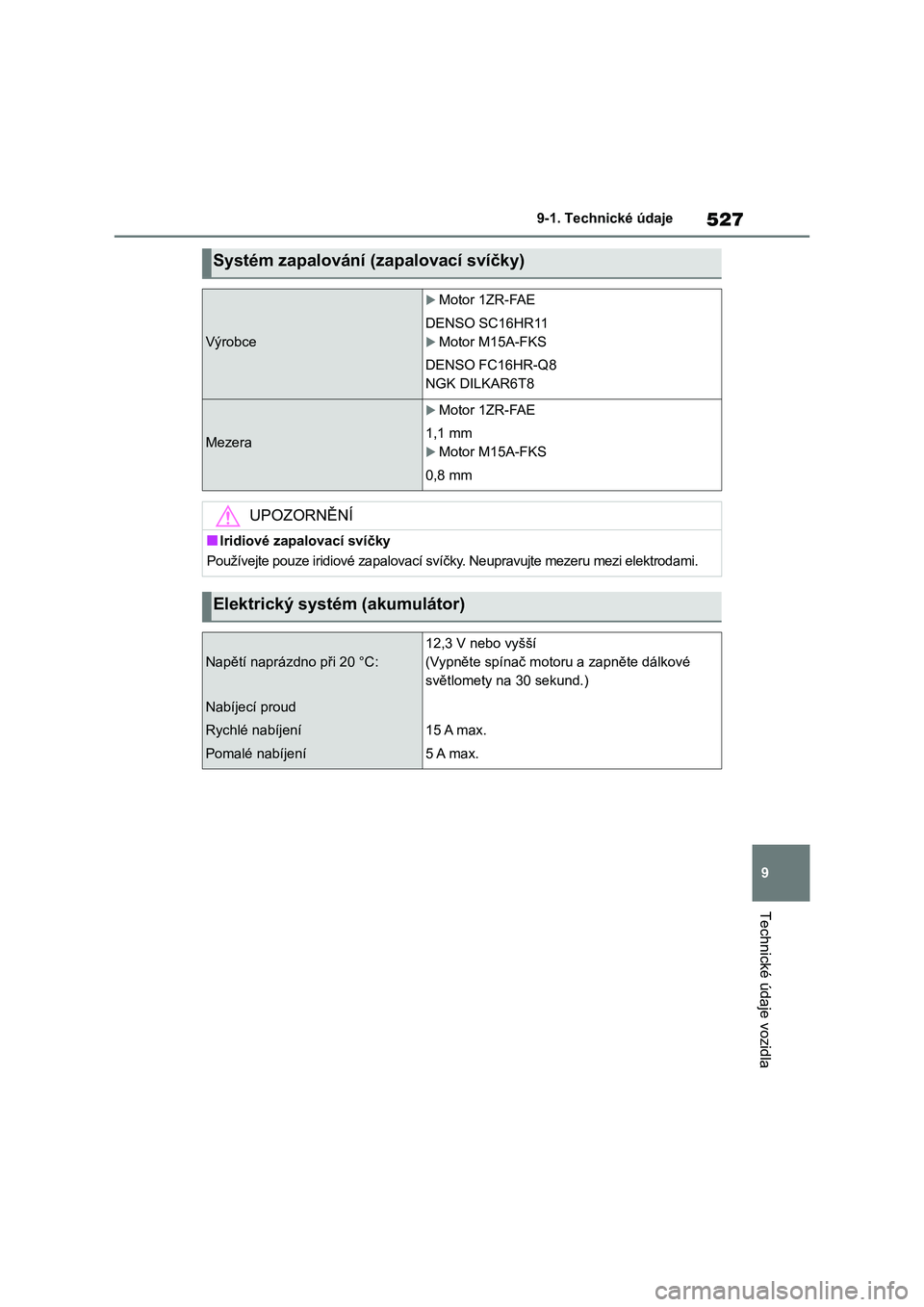

Systém zapalování (zapalovací svíčky)
Výrobce
Motor 1ZR-FAE
DENSO SC16HR11
Motor M15A-FKS
DENSO FC16HR-Q8
NGK DILKAR6T8
Mezera
Motor 1ZR-FAE
1,1 mm
Motor M15A-FKS
0,8 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapal ovací svíčky. Neupravujte mezeru mezi elektrodami.
Elektrický systém (akumulátor)
Napětí naprázdno při 20 °C:
12,3 V nebo vyšší
(Vypněte spínač motoru a zapněte dálkové
světlomety na 30 sekund.)
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Page 530 of 678

5289-1. Technické údaje
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontak tujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kte rýkoliv spolehlivý servis.

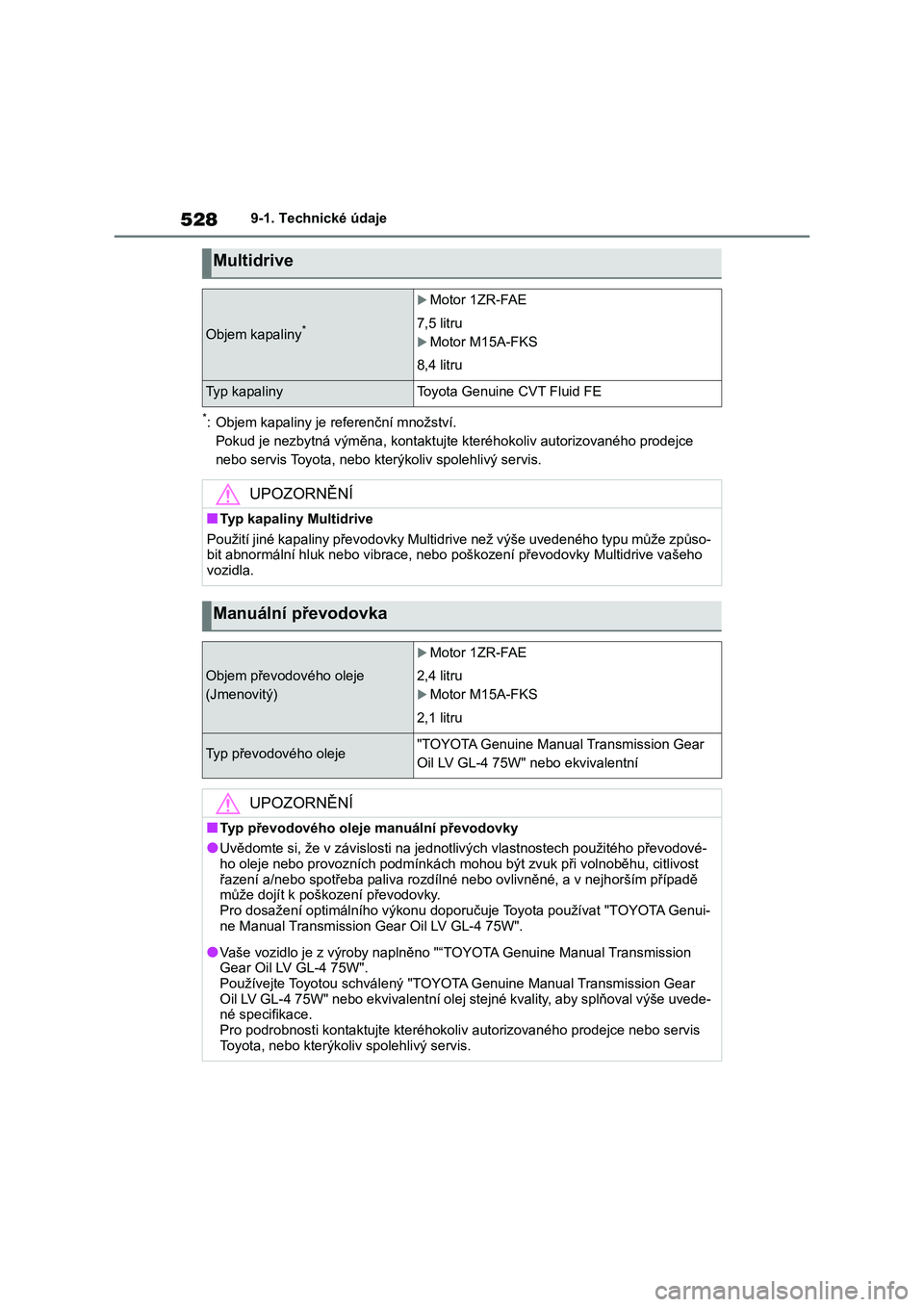

Multidrive
Objem kapaliny*
Motor 1ZR-FAE
7,5 litru
Motor M15A-FKS
8,4 litru
Typ kapalinyToyota Genuine CVT Fluid FE
UPOZORNĚNÍ
■Typ kapaliny Multidrive
Použití jiné kapaliny převodovky Multidrive než výše uvedeného typu může způso- bit abnormální hluk nebo vibrace , nebo poškození převodovky Multidrive vašeho
vozidla.
Manuální převodovka
Objem převodového oleje
(Jmenovitý)
Motor 1ZR-FAE
2,4 litru
Motor M15A-FKS
2,1 litru
Typ převodového oleje"TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" nebo ekvivalentní
UPOZORNĚNÍ
■Typ převodového oleje manuální převodovky
●Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převodové-
ho oleje nebo provozních podmínk ách mohou být zvuk při volnoběhu, citlivost
řazení a/nebo spotřeba paliva ro zdílné nebo ovlivněné, a v nejhorším případě může dojít k poško zení převodovky.
Pro dosažení optimálního výkonu doporučuje Toyota používat "TOYOTA Genui-
ne Manual Transmission Gear Oil LV GL-4 75W".
●Vaše vozidlo je z výroby naplněn o "“TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W". Používejte Toyotou schválený "TO YOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W" nebo ekvivalent ní olej stejné kvality, aby splňoval výše uvede-
né specifikace. Pro podrobnosti kontaktujte kte réhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýko liv spolehlivý servis.
