TOYOTA COROLLA CROSS 2022 Instructieboekje (in Dutch)

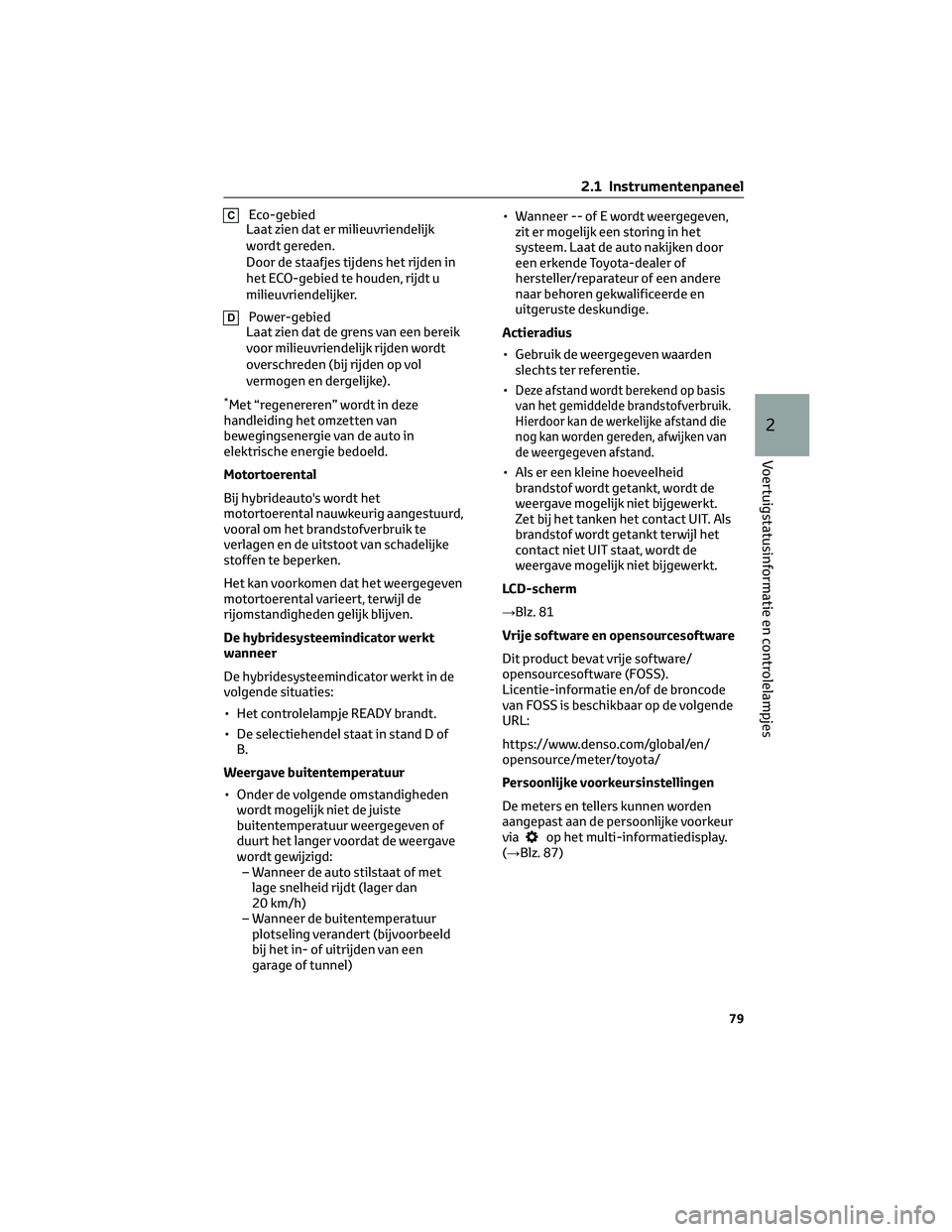

CEco-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
Door de staafjes tijdens het rijden in
het ECO-gebied te houden, rijdt u
milieuvriendelijker.
DPower-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
*Met “regenereren” wordt in deze
handleiding het omzetten van
bewegingsenergie van de auto in
elektrische energie bedoeld.
Motortoerental
Bij hybrideauto's wordt het
motortoerental nauwkeurig aangestuurd,
vooral om het brandstofverbruik te
verlagen en de uitstoot van schadelijke
stoffen te beperken.
Het kan voorkomen dat het weergegeven
motortoerental varieert, terwijl de
rijomstandigheden gelijk blijven.
De hybridesysteemindicator werkt
wanneer
De hybridesysteemindicator werkt in de
volgende situaties:
• Het controlelampje READY brandt.
• De selectiehendel staat in stand D of
B.
Weergave buitentemperatuur
• Onder de volgende omstandigheden
wordt mogelijk niet de juiste
buitentemperatuur weergegeven of
duurt het langer voordat de weergave
wordt gewijzigd:
– Wanneer de auto stilstaat of met
lage snelheid rijdt (lager dan
20 km/h)
– Wanneer de buitentemperatuur
plotseling verandert (bijvoorbeeld
bij het in- of uitrijden van een
garage of tunnel)• Wanneer -- of E wordt weergegeven,
zit er mogelijk een storing in het
systeem. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Actieradius
• Gebruik de weergegeven waarden
slechts ter referentie.
•Deze afstand wordt berekend op basis
van het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afstand die
nog kan worden gereden, afwijken van
de weergegeven afstand.
• Als er een kleine hoeveelheid
brandstof wordt getankt, wordt de
weergave mogelijk niet bijgewerkt.
Zet bij het tanken het contact UIT. Als
brandstof wordt getankt terwijl het
contact niet UIT staat, wordt de
weergave mogelijk niet bijgewerkt.
LCD-scherm
→Blz. 81
Vrije software en opensourcesoftware
Dit product bevat vrije software/
opensourcesoftware (FOSS).
Licentie-informatie en/of de broncode
van FOSS is beschikbaar op de volgende
URL:
https://www.denso.com/global/en/
opensource/meter/toyota/
Persoonlijke voorkeursinstellingen
De meters en tellers kunnen worden
aangepast aan de persoonlijke voorkeur
via
op het multi-informatiedisplay.
(→Blz. 87)
2.1 Instrumentenpaneel
79
2
Voertuigstatusinformatie en controlelampjes

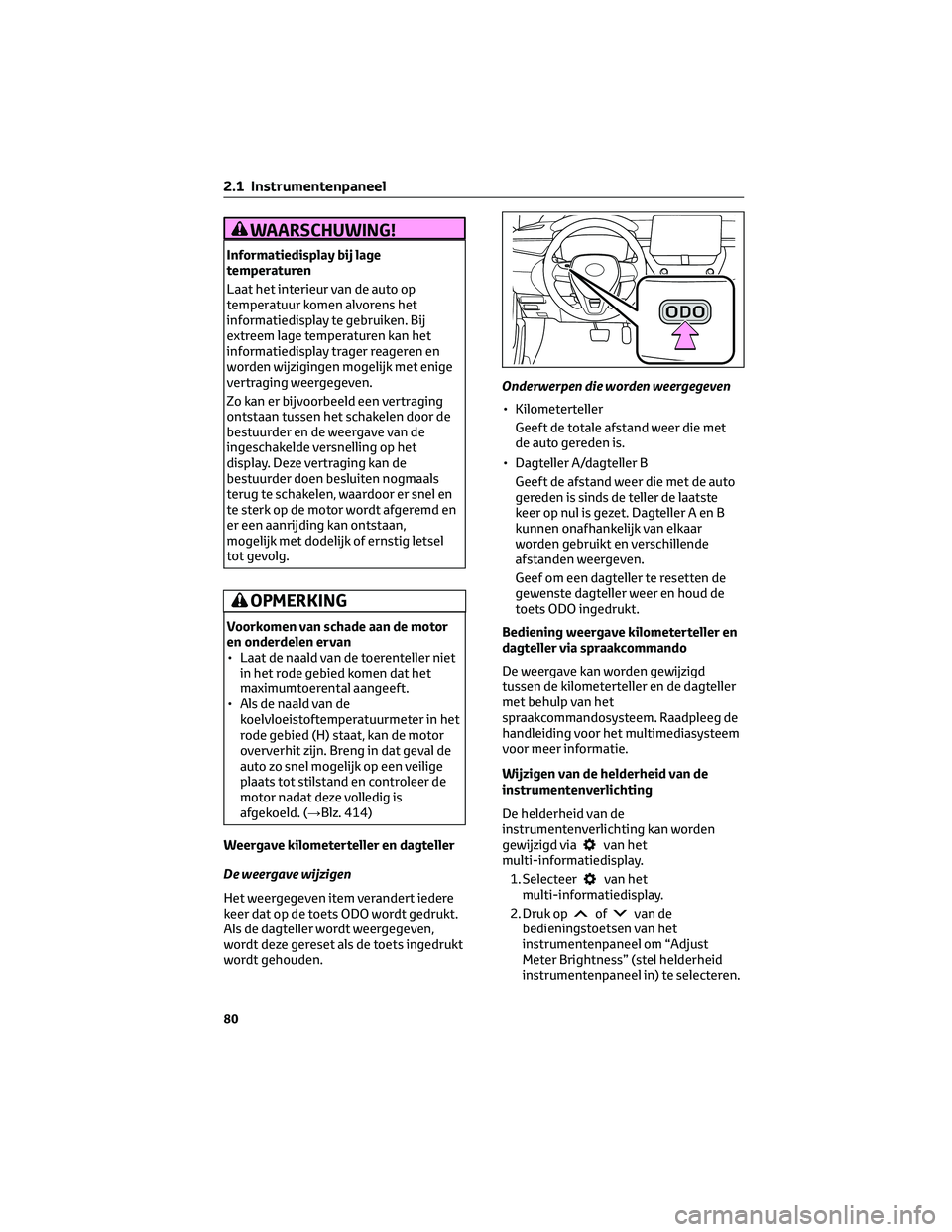

WAARSCHUWING!
Informatiedisplay bij lage
temperaturen
Laat het interieur van de auto op
temperatuur komen alvorens het
informatiedisplay te gebruiken. Bij
extreem lage temperaturen kan het
informatiedisplay trager reageren en
worden wijzigingen mogelijk met enige
vertraging weergegeven.
Zo kan er bijvoorbeeld een vertraging
ontstaan tussen het schakelen door de
bestuurder en de weergave van de
ingeschakelde versnelling op het
display. Deze vertraging kan de
bestuurder doen besluiten nogmaals
terug te schakelen, waardoor er snel en
te sterk op de motor wordt afgeremd en
er een aanrijding kan ontstaan,
mogelijk met dodelijk of ernstig letsel
tot gevolg.
OPMERKING
Voorkomen van schade aan de motor
en onderdelen ervan
• Laat de naald van de toerenteller niet
in het rode gebied komen dat het
maximumtoerental aangeeft.
• Als de naald van de
koelvloeistoftemperatuurmeter in het
rode gebied (H) staat, kan de motor
oververhit zijn. Breng in dat geval de
auto zo snel mogelijk op een veilige
plaats tot stilstand en controleer de
motor nadat deze volledig is
afgekoeld. (→Blz. 414)
Weergave kilometerteller en dagteller
De weergave wijzigen
Het weergegeven item verandert iedere
keer dat op de toets ODO wordt gedrukt.
Als de dagteller wordt weergegeven,
wordt deze gereset als de toets ingedrukt
wordt gehouden.Onderwerpen die worden weergegeven
• Kilometerteller
Geeft de totale afstand weer die met
de auto gereden is.
• Dagteller A/dagteller B
Geeft de afstand weer die met de auto
gereden is sinds de teller de laatste
keer op nul is gezet. Dagteller A en B
kunnen onafhankelijk van elkaar
worden gebruikt en verschillende
afstanden weergeven.
Geef om een dagteller te resetten de
gewenste dagteller weer en houd de
toets ODO ingedrukt.
Bediening weergave kilometerteller en
dagteller via spraakcommando
De weergave kan worden gewijzigd
tussen de kilometerteller en de dagteller
met behulp van het
spraakcommandosysteem. Raadpleeg de
handleiding voor het multimediasysteem
voor meer informatie.
Wijzigen van de helderheid van de
instrumentenverlichting
De helderheid van de
instrumentenverlichting kan worden
gewijzigd via
van het
multi-informatiedisplay.
1. Selecteer
van het
multi-informatiedisplay.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Adjust
Meter Brightness” (stel helderheid
instrumentenpaneel in) te selecteren.
2.1 Instrumentenpaneel
80

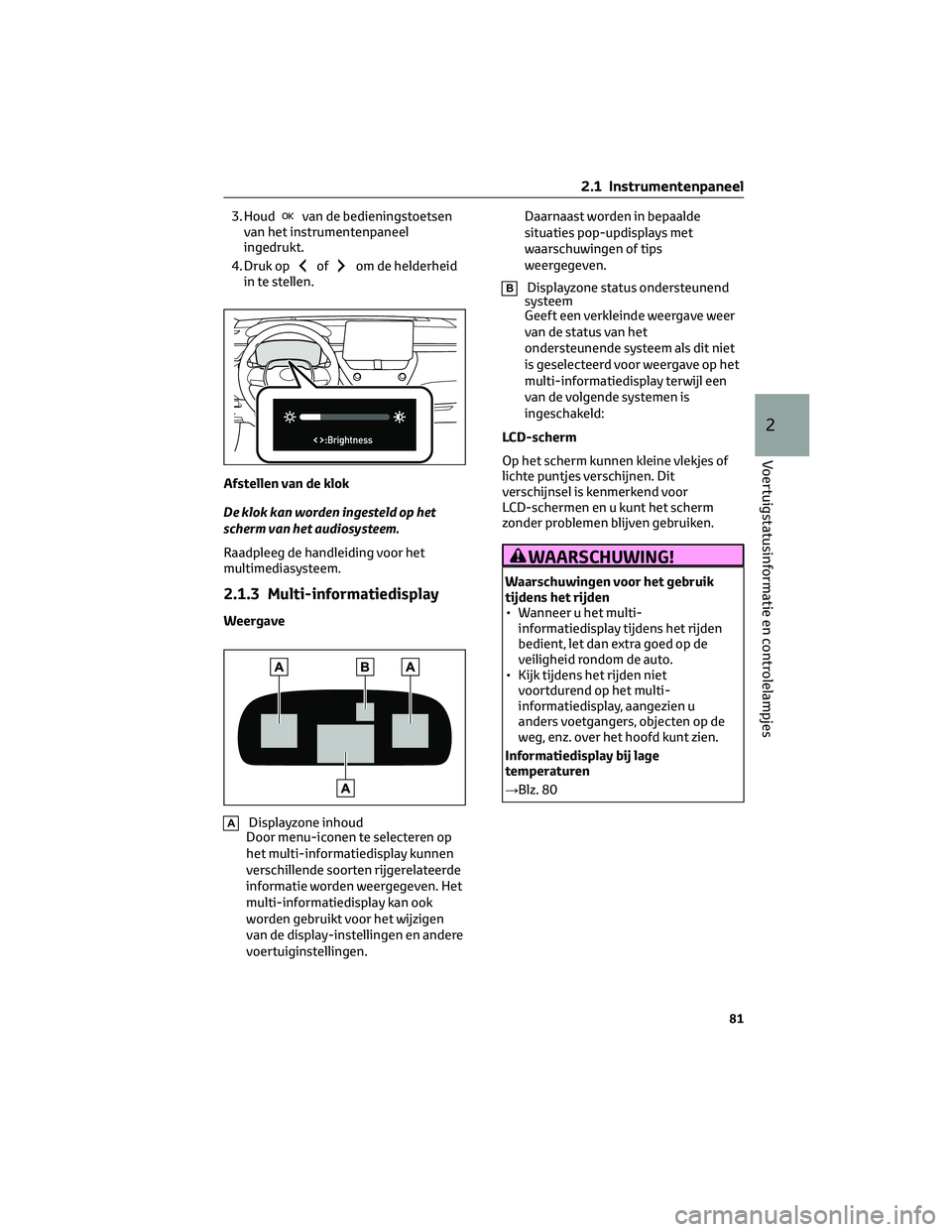

3. Houdvan de bedieningstoetsen
van het instrumentenpaneel
ingedrukt.
4. Druk op
ofom de helderheid
in te stellen.
Afstellen van de klok
De klok kan worden ingesteld op het
scherm van het audiosysteem.
Raadpleeg de handleiding voor het
multimediasysteem.
2.1.3 Multi-informatiedisplay
Weergave
ADisplayzone inhoud
Door menu-iconen te selecteren op
het multi-informatiedisplay kunnen
verschillende soorten rijgerelateerde
informatie worden weergegeven. Het
multi-informatiedisplay kan ook
worden gebruikt voor het wijzigen
van de display-instellingen en andere
voertuiginstellingen.Daarnaast worden in bepaalde
situaties pop-updisplays met
waarschuwingen of tips
weergegeven.
BDisplayzone status ondersteunend
systeem
Geeft een verkleinde weergave weer
van de status van het
ondersteunende systeem als dit niet
is geselecteerd voor weergave op het
multi-informatiedisplay terwijl een
van de volgende systemen is
ingeschakeld:
LCD-scherm
Op het scherm kunnen kleine vlekjes of
lichte puntjes verschijnen. Dit
verschijnsel is kenmerkend voor
LCD-schermen en u kunt het scherm
zonder problemen blijven gebruiken.
WAARSCHUWING!
Waarschuwingen voor het gebruik
tijdens het rijden
• Wanneer u het multi-
informatiedisplay tijdens het rijden
bedient, let dan extra goed op de
veiligheid rondom de auto.
• Kijk tijdens het rijden niet
voortdurend op het multi-
informatiedisplay, aangezien u
anders voetgangers, objecten op de
weg, enz. over het hoofd kunt zien.
Informatiedisplay bij lage
temperaturen
→Blz. 80
2.1 Instrumentenpaneel
81
2
Voertuigstatusinformatie en controlelampjes

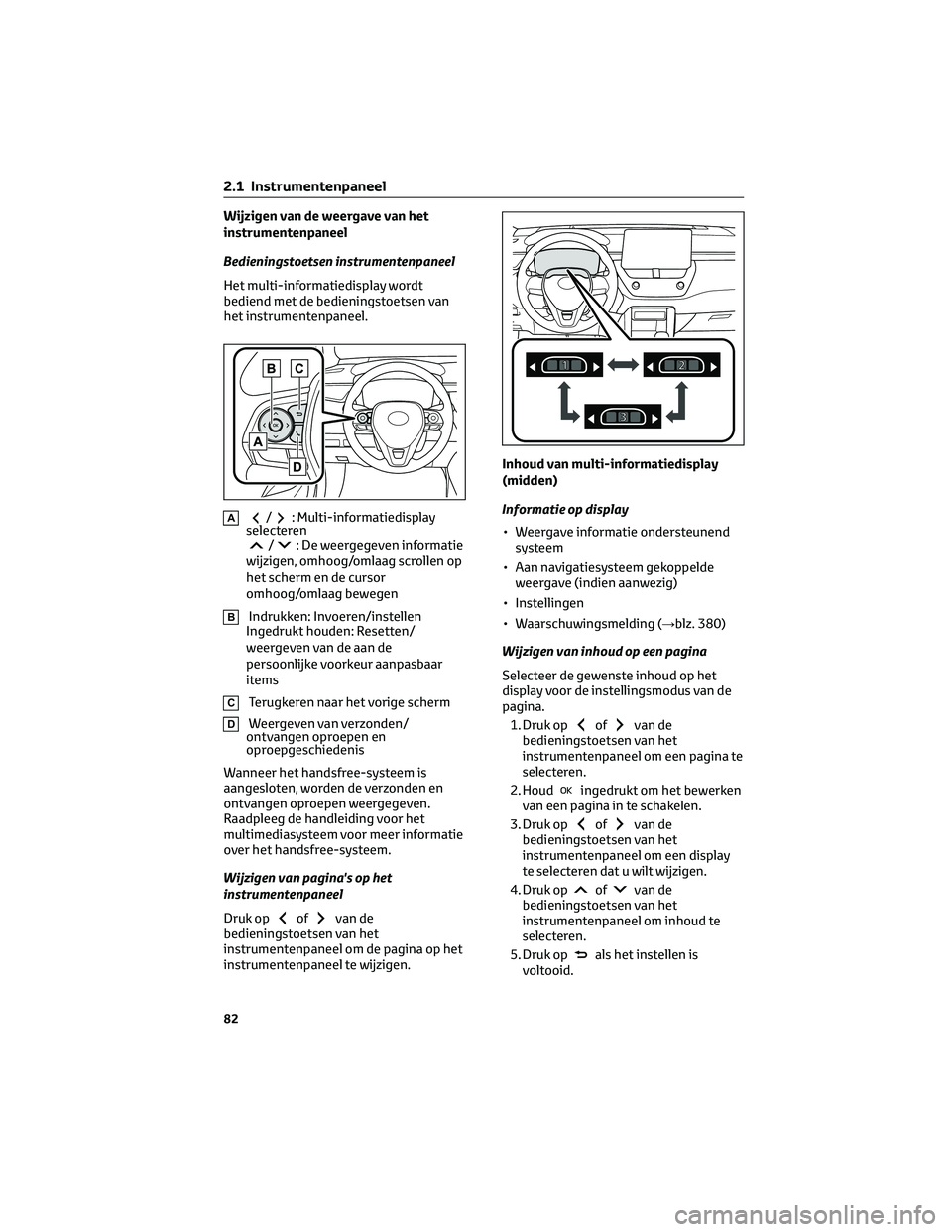

Wijzigen van de weergave van het
instrumentenpaneel
Bedieningstoetsen instrumentenpaneel
Het multi-informatiedisplay wordt
bediend met de bedieningstoetsen van
het instrumentenpaneel.
A/: Multi-informatiedisplay
selecteren
/: De weergegeven informatie
wijzigen, omhoog/omlaag scrollen op
het scherm en de cursor
omhoog/omlaag bewegen
BIndrukken: Invoeren/instellen
Ingedrukt houden: Resetten/
weergeven van de aan de
persoonlijke voorkeur aanpasbaar
items
CTerugkeren naar het vorige scherm
DWeergeven van verzonden/
ontvangen oproepen en
oproepgeschiedenis
Wanneer het handsfree-systeem is
aangesloten, worden de verzonden en
ontvangen oproepen weergegeven.
Raadpleeg de handleiding voor het
multimediasysteem voor meer informatie
over het handsfree-systeem.
Wijzigen van pagina's op het
instrumentenpaneel
Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om de pagina op het
instrumentenpaneel te wijzigen.Inhoud van multi-informatiedisplay
(midden)
Informatie op display
• Weergave informatie ondersteunend
systeem
• Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
• Instellingen
• Waarschuwingsmelding (→blz. 380)
Wijzigen van inhoud op een pagina
Selecteer de gewenste inhoud op het
display voor de instellingsmodus van de
pagina.
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om een pagina te
selecteren.
2. Houd
ingedrukt om het bewerken
van een pagina in te schakelen.
3. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om een display
te selecteren dat u wilt wijzigen.
4. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om inhoud te
selecteren.
5. Druk op
als het instellen is
voltooid.
2.1 Instrumentenpaneel
82

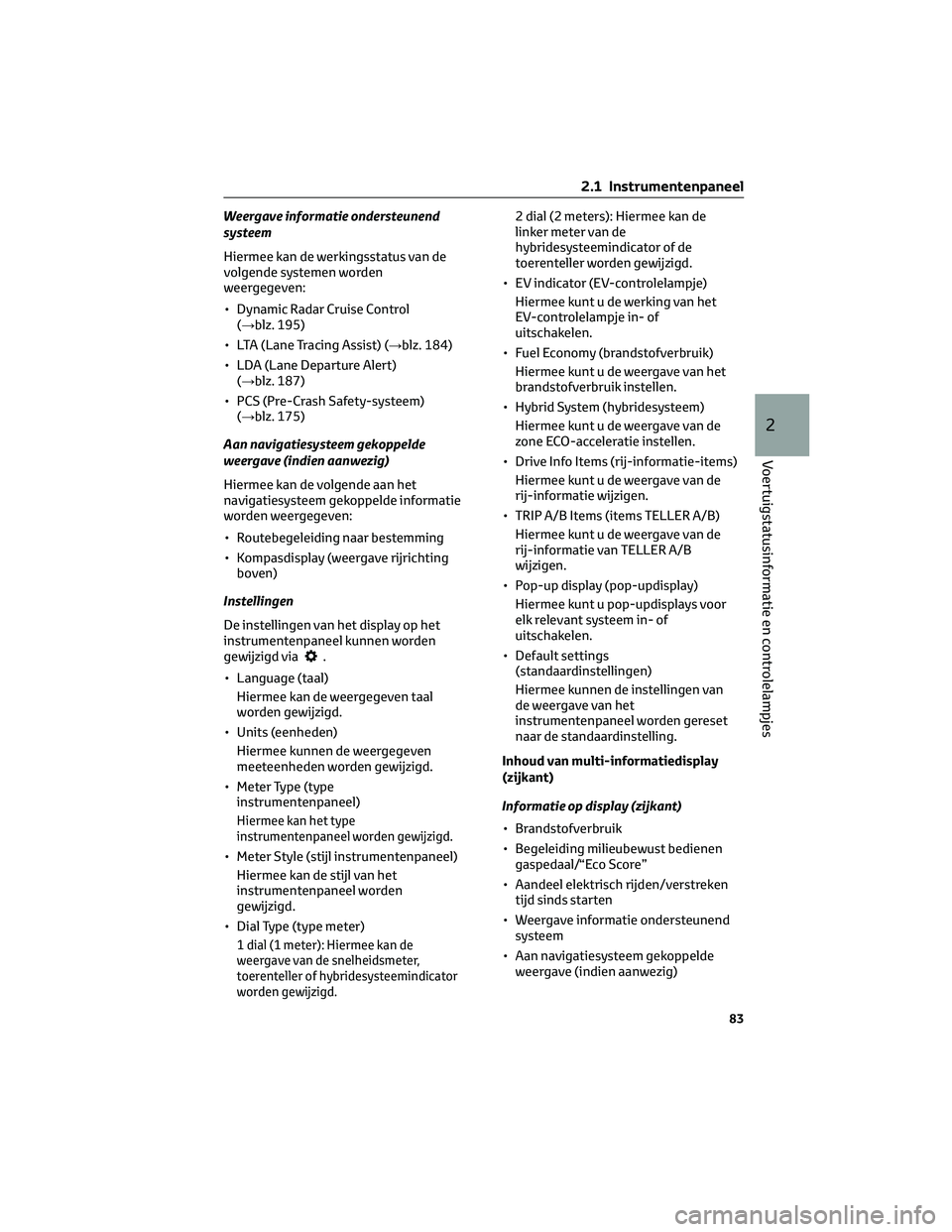

Weergave informatie ondersteunend
systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden
weergegeven:
• Dynamic Radar Cruise Control
(→blz. 195)
• LTA (Lane Tracing Assist) (→blz. 184)
• LDA (Lane Departure Alert)
(→blz. 187)
• PCS (Pre-Crash Safety-systeem)
(→blz. 175)
Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
Hiermee kan de volgende aan het
navigatiesysteem gekoppelde informatie
worden weergegeven:
• Routebegeleiding naar bestemming
• Kompasdisplay (weergave rijrichting
boven)
Instellingen
De instellingen van het display op het
instrumentenpaneel kunnen worden
gewijzigd via
.
• Language (taal)
Hiermee kan de weergegeven taal
worden gewijzigd.
• Units (eenheden)
Hiermee kunnen de weergegeven
meeteenheden worden gewijzigd.
• Meter Type (type
instrumentenpaneel)
Hiermee kan het type
instrumentenpaneel worden gewijzigd.
• Meter Style (stijl instrumentenpaneel)
Hiermee kan de stijl van het
instrumentenpaneel worden
gewijzigd.
• Dial Type (type meter)
1 dial (1 meter): Hiermee kan de
weergave van de snelheidsmeter,
toerenteller of hybridesysteemindicator
worden gewijzigd.
2 dial (2 meters): Hiermee kan de
linker meter van de
hybridesysteemindicator of de
toerenteller worden gewijzigd.
• EV indicator (EV-controlelampje)
Hiermee kunt u de werking van het
EV-controlelampje in- of
uitschakelen.
• Fuel Economy (brandstofverbruik)
Hiermee kunt u de weergave van het
brandstofverbruik instellen.
• Hybrid System (hybridesysteem)
Hiermee kunt u de weergave van de
zone ECO-acceleratie instellen.
• Drive Info Items (rij-informatie-items)
Hiermee kunt u de weergave van de
rij-informatie wijzigen.
• TRIP A/B Items (items TELLER A/B)
Hiermee kunt u de weergave van de
rij-informatie van TELLER A/B
wijzigen.
• Pop-up display (pop-updisplay)
Hiermee kunt u pop-updisplays voor
elk relevant systeem in- of
uitschakelen.
• Default settings
(standaardinstellingen)
Hiermee kunnen de instellingen van
de weergave van het
instrumentenpaneel worden gereset
naar de standaardinstelling.
Inhoud van multi-informatiedisplay
(zijkant)
Informatie op display (zijkant)
• Brandstofverbruik
• Begeleiding milieubewust bedienen
gaspedaal/“Eco Score”
• Aandeel elektrisch rijden/verstreken
tijd sinds starten
• Weergave informatie ondersteunend
systeem
• Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
2.1 Instrumentenpaneel
83
2
Voertuigstatusinformatie en controlelampjes

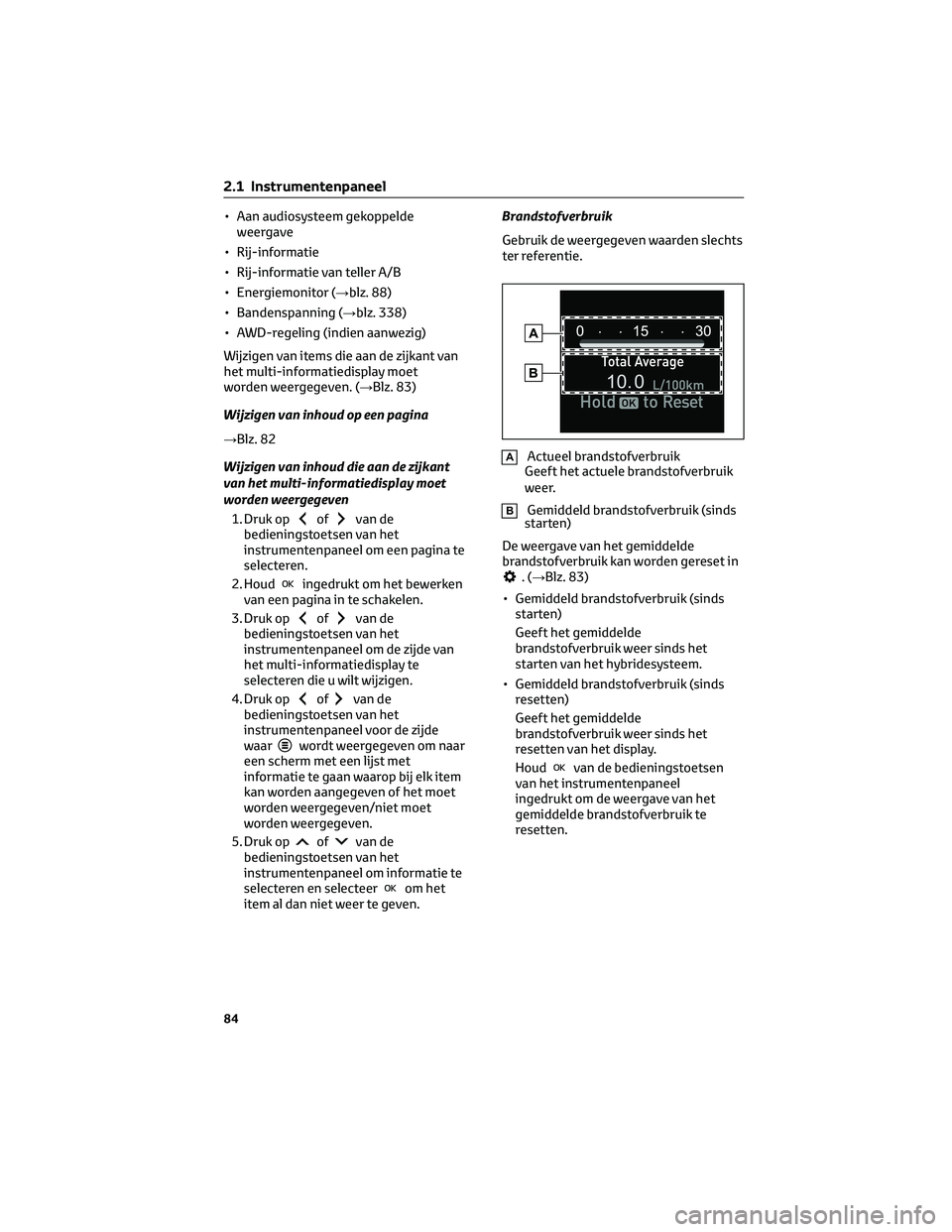

• Aan audiosysteem gekoppelde
weergave
• Rij-informatie
• Rij-informatie van teller A/B
• Energiemonitor (→blz. 88)
• Bandenspanning (→blz. 338)
• AWD-regeling (indien aanwezig)
Wijzigen van items die aan de zijkant van
het multi-informatiedisplay moet
worden weergegeven. (→Blz. 83)
Wijzigen van inhoud op een pagina
→Blz. 82
Wijzigen van inhoud die aan de zijkant
van het multi-informatiedisplay moet
worden weergegeven
1. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om een pagina te
selecteren.
2. Houd
ingedrukt om het bewerken
van een pagina in te schakelen.
3. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om de zijde van
het multi-informatiedisplay te
selecteren die u wilt wijzigen.
4. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel voor de zijde
waar
wordt weergegeven om naar
een scherm met een lijst met
informatie te gaan waarop bij elk item
kan worden aangegeven of het moet
worden weergegeven/niet moet
worden weergegeven.
5. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om informatie te
selecteren en selecteer
om het
item al dan niet weer te geven.Brandstofverbruik
Gebruik de weergegeven waarden slechts
ter referentie.
AActueel brandstofverbruik
Geeft het actuele brandstofverbruik
weer.
BGemiddeld brandstofverbruik (sinds
starten)
De weergave van het gemiddelde
brandstofverbruik kan worden gereset in
.(→Blz. 83)
• Gemiddeld brandstofverbruik (sinds
starten)
Geeft het gemiddelde
brandstofverbruik weer sinds het
starten van het hybridesysteem.
• Gemiddeld brandstofverbruik (sinds
resetten)
Geeft het gemiddelde
brandstofverbruik weer sinds het
resetten van het display.
Houd
van de bedieningstoetsen
van het instrumentenpaneel
ingedrukt om de weergave van het
gemiddelde brandstofverbruik te
resetten.
2.1 Instrumentenpaneel
84

Begeleiding milieubewust bedienen
gaspedaal/“Eco Score”
ABegeleiding milieubewust bedienen
gaspedaal
BEco Score
• Begeleiding milieubewust bedienen
gaspedaal
AEco-gebied
Laat zien dat er milieuvriendelijk
wordt gereden.
BPower-gebied
Geeft aan dat de grens van een bereik
voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol
vermogen en dergelijke).
CHuidige bediening gaspedaal
Weergegeven als een groene balk in
het Eco-gebied.
Milieuvriendelijk accelereren kan
worden gerealiseerd door de
weergave van de bediening van het
gaspedaal binnen het gebied te
houden dat wordt aangegeven met
de blauwe balk. (→Blz. 131)
DZone ECO-acceleratie
Weergegeven als een blauwe balk diestaat voor een geschat passend
werkingsbereik voor het gaspedaal
voor de actuele rijomstandigheden,
zoals wegrijden vanuit stilstand of
rijden met constante snelheid.
Dit display wijzigt overeenkomstig de
situatie, zoals bij het wegrijden vanuit
stilstand of rijden met constante
snelheid.
• Eco Score
De volgende 3 Eco-rijmethoden worden
geëvalueerd op 5 niveaus: soepel
wegrijden vanuit stilstand, rijden zonder
plotselinge acceleratie en soepel tot
stilstand komen. Bij stilstaande auto
wordt er een Eco-score van maximaal
100 weergegeven.
AScore
BEco-status wegrijden vanuit stilstand
CEco-status rijden met constante
snelheid
DEco-status tot stilstand brengen
Lezen van het staafdisplay
ANog niet geëvalueerd
BBijna leeg
2.1 Instrumentenpaneel
85
2
Voertuigstatusinformatie en controlelampjes

CVol
• Nadat het hybridesysteem is gestart,
wordt de Eco-score niet weergegeven
zolang de rijsnelheid lager is dan
ongeveer 30 km/h.
• De Eco-score wordt iedere keer
wanneer het hybridesysteem wordt
gestart, gereset.
Aandeel elektrisch rijden/verstreken tijd
sinds starten
AEV-rijverhouding sinds starten
Weergave van het percentage dat
elektrisch is gereden sinds het
starten van het hybridesysteem.
*
BVerstreken tijd sinds starten
Weergave van de verstreken tijd sinds
het starten van het hybridesysteem.
*
*
Telkens als het hybridesysteem stopt,
wordt dit gereset.
Weergave informatie ondersteunend
systeem
Hiermee kan de werkingsstatus van de
volgende systemen worden
weergegeven:
• Dynamic Radar Cruise Control
(→blz. 195)
• LTA (Lane Tracing Assist) (→blz. 184)
• LDA (Lane Departure Alert)
(→blz. 187)
• PCS (Pre-Crash Safety-systeem)
(→blz. 175)Aan navigatiesysteem gekoppelde
weergave (indien aanwezig)
Hiermee kan de volgende aan het
navigatiesysteem gekoppelde informatie
worden weergegeven:
• Routebegeleiding naar bestemming
• Kompasdisplay (weergave rijrichting
boven)
Aan audiosysteem gekoppelde weergave
Geeft de audiobron of het nummer weer.
Rij-informatie
ARij-informatie 1
BRij-informatie 2
Geeft het volgende weer, afhankelijk van
welk rij-informatietype en welke
rij-informatie-items zijn geselecteerd in
.(→Blz. 83)
• Average Speed (gemiddelde
snelheid): Geeft de gemiddelde
rijsnelheid sinds het starten van het
hybridesysteem weer
• Trip Distance (ritafstand): Geeft de
gereden afstand sinds het starten van
het hybridesysteem weer
• Trip Time (rittijd): Geeft de verstreken
tijd sinds het starten van het
hybridesysteem weer
2.1 Instrumentenpaneel
86

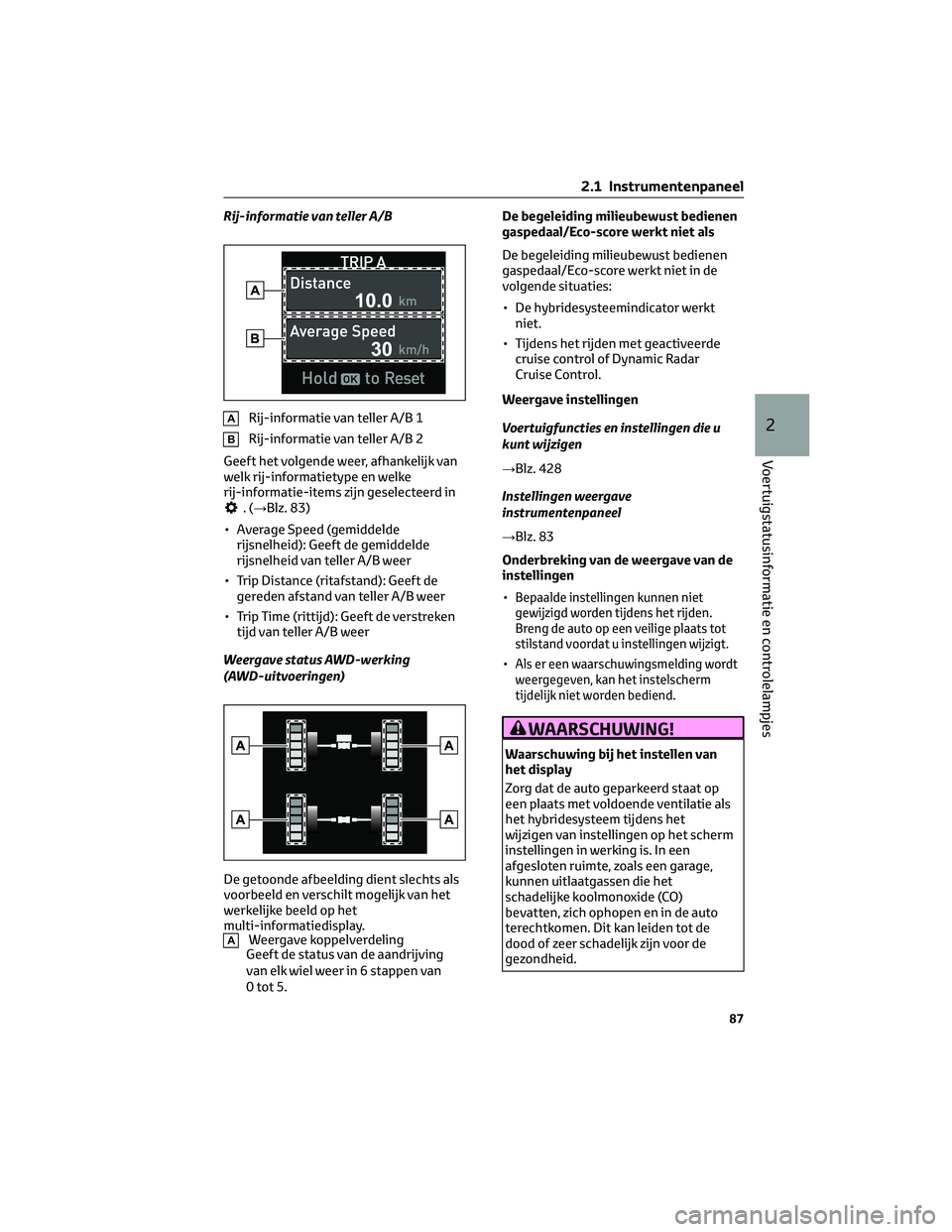

Rij-informatie van teller A/B
ARij-informatie van teller A/B 1
BRij-informatie van teller A/B 2
Geeft het volgende weer, afhankelijk van
welk rij-informatietype en welke
rij-informatie-items zijn geselecteerd in
.(→Blz. 83)
• Average Speed (gemiddelde
rijsnelheid): Geeft de gemiddelde
rijsnelheid van teller A/B weer
• Trip Distance (ritafstand): Geeft de
gereden afstand van teller A/B weer
• Trip Time (rittijd): Geeft de verstreken
tijd van teller A/B weer
Weergave status AWD-werking
(AWD-uitvoeringen)
De getoonde afbeelding dient slechts als
voorbeeld en verschilt mogelijk van het
werkelijke beeld op het
multi-informatiedisplay.
AWeergave koppelverdeling
Geeft de status van de aandrijving
van elk wiel weer in 6 stappen van
0 tot 5.De begeleiding milieubewust bedienen
gaspedaal/Eco-score werkt niet als
De begeleiding milieubewust bedienen
gaspedaal/Eco-score werkt niet in de
volgende situaties:
• De hybridesysteemindicator werkt
niet.
• Tijdens het rijden met geactiveerde
cruise control of Dynamic Radar
Cruise Control.
Weergave instellingen
Voertuigfuncties en instellingen die u
kunt wijzigen
→Blz. 428
Instellingen weergave
instrumentenpaneel
→Blz. 83
Onderbreking van de weergave van de
instellingen
•
Bepaalde instellingen kunnen niet
gewijzigd worden tijdens het rijden.
Breng de auto op een veilige plaats tot
stilstand voordat u instellingen wijzigt.
•Als er een waarschuwingsmelding wordt
weergegeven, kan het instelscherm
tijdelijk niet worden bediend.
WAARSCHUWING!
Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op
een plaats met voldoende ventilatie als
het hybridesysteem tijdens het
wijzigen van instellingen op het scherm
instellingen in werking is. In een
afgesloten ruimte, zoals een garage,
kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO)
bevatten, zich ophopen en in de auto
terechtkomen. Dit kan leiden tot de
dood of zeer schadelijk zijn voor de
gezondheid.
2.1 Instrumentenpaneel
87
2
Voertuigstatusinformatie en controlelampjes

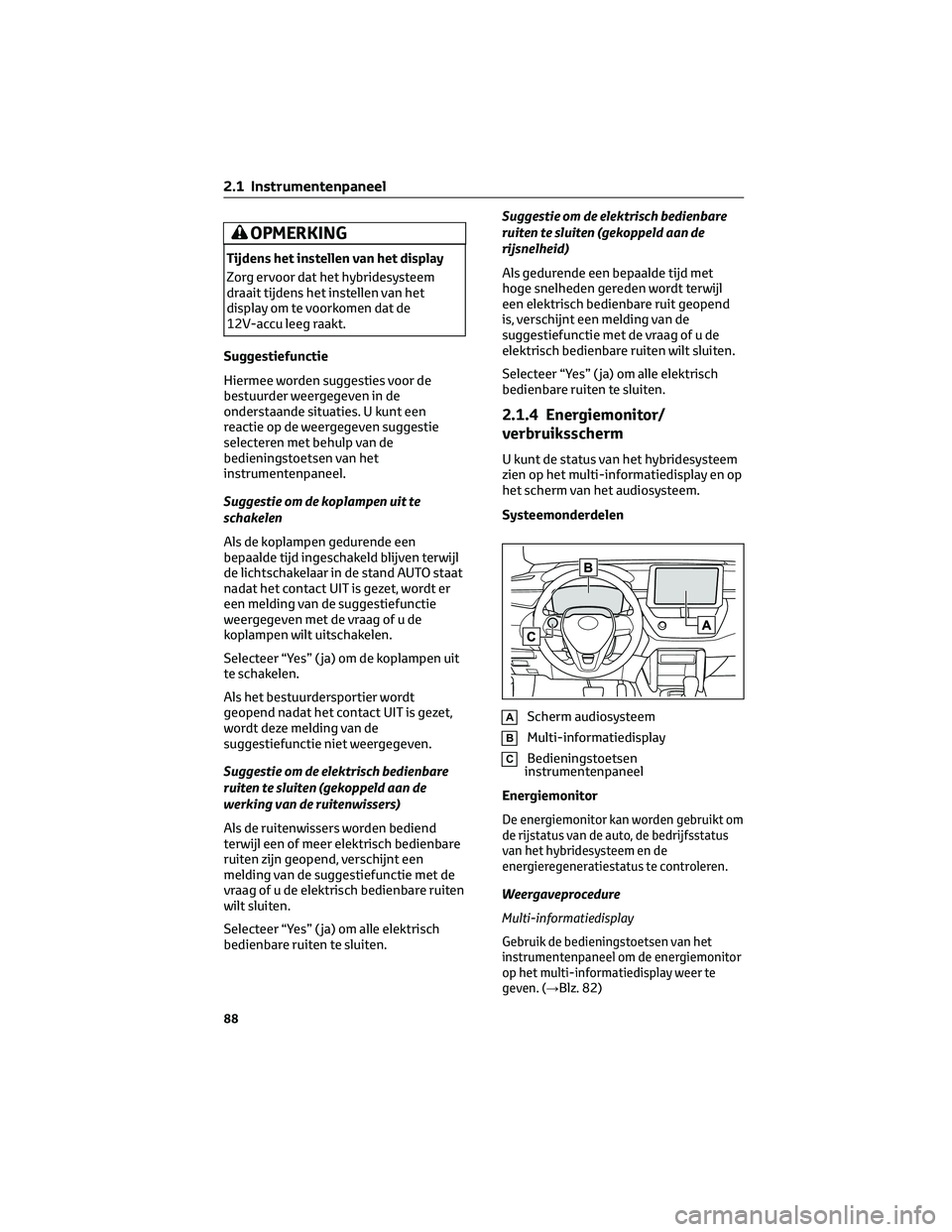

OPMERKING
Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem
draait tijdens het instellen van het
display om te voorkomen dat de
12V-accu leeg raakt.
Suggestiefunctie
Hiermee worden suggesties voor de
bestuurder weergegeven in de
onderstaande situaties. U kunt een
reactie op de weergegeven suggestie
selecteren met behulp van de
bedieningstoetsen van het
instrumentenpaneel.
Suggestie om de koplampen uit te
schakelen
Als de koplampen gedurende een
bepaalde tijd ingeschakeld blijven terwijl
de lichtschakelaar in de stand AUTO staat
nadat het contact UIT is gezet, wordt er
een melding van de suggestiefunctie
weergegeven met de vraag of u de
koplampen wilt uitschakelen.
Selecteer “Yes” ( ja) om de koplampen uit
te schakelen.
Als het bestuurdersportier wordt
geopend nadat het contact UIT is gezet,
wordt deze melding van de
suggestiefunctie niet weergegeven.
Suggestie om de elektrisch bedienbare
ruiten te sluiten (gekoppeld aan de
werking van de ruitenwissers)
Als de ruitenwissers worden bediend
terwijl een of meer elektrisch bedienbare
ruiten zijn geopend, verschijnt een
melding van de suggestiefunctie met de
vraag of u de elektrisch bedienbare ruiten
wilt sluiten.
Selecteer “Yes” ( ja) om alle elektrisch
bedienbare ruiten te sluiten.Suggestie om de elektrisch bedienbare
ruiten te sluiten (gekoppeld aan de
rijsnelheid)
Als gedurende een bepaalde tijd met
hoge snelheden gereden wordt terwijl
een elektrisch bedienbare ruit geopend
is, verschijnt een melding van de
suggestiefunctie met de vraag of u de
elektrisch bedienbare ruiten wilt sluiten.
Selecteer “Yes” ( ja) om alle elektrisch
bedienbare ruiten te sluiten.
2.1.4 Energiemonitor/
verbruiksscherm
U kunt de status van het hybridesysteem
zien op het multi-informatiedisplay en op
het scherm van het audiosysteem.
Systeemonderdelen
AScherm audiosysteem
BMulti-informatiedisplay
CBedieningstoetsen
instrumentenpaneel
Energiemonitor
De energiemonitor kan worden gebruikt om
de rijstatus van de auto, de bedrijfsstatus
van het hybridesysteem en de
energieregeneratiestatus te controleren.
Weergaveprocedure
Multi-informatiedisplay
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de energiemonitor
op het multi-informatiedisplay weer te
geven. (→
Blz. 82)
2.1 Instrumentenpaneel
88
