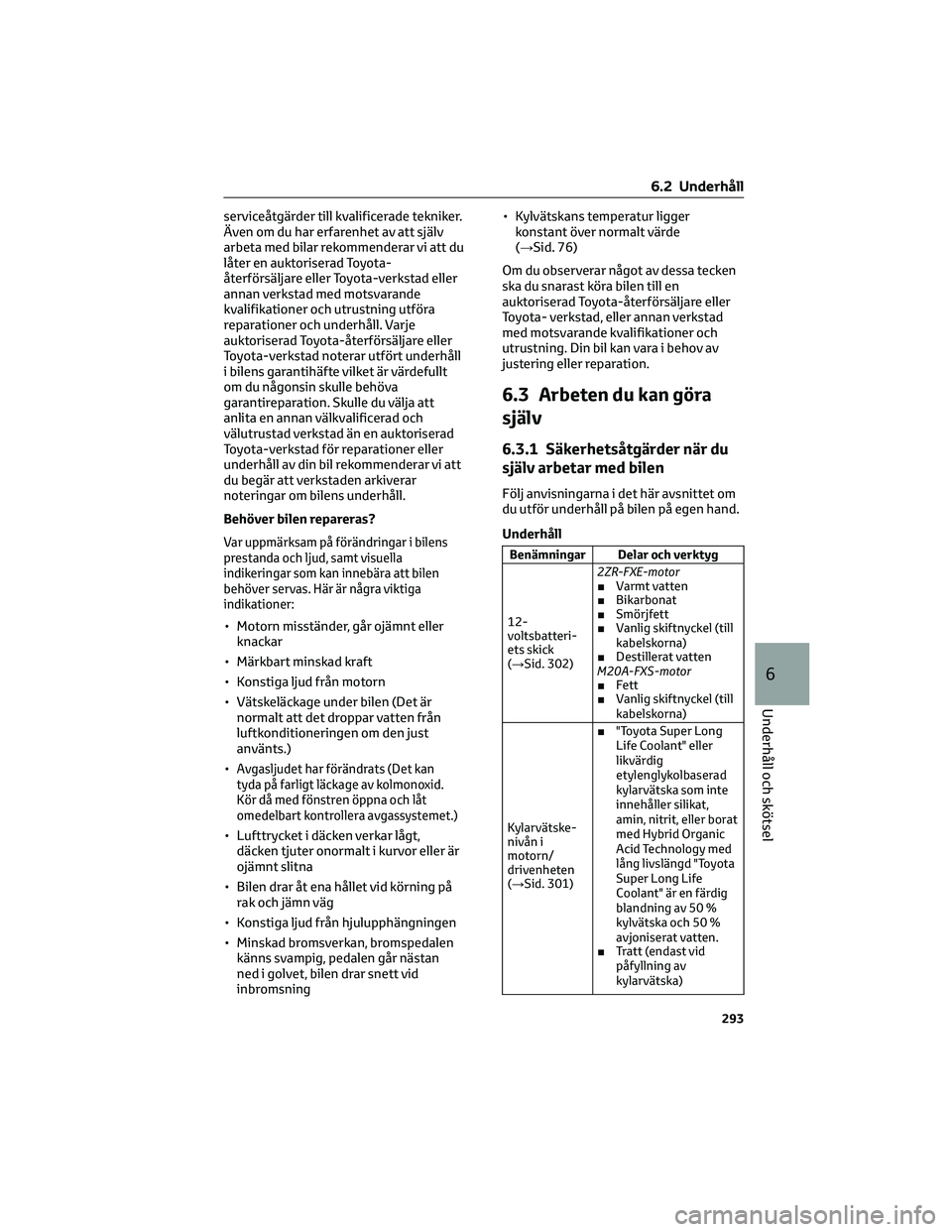

serviceåtgärder till kvalificerade tekniker.
Även om du har erfarenhet av att själv
arbeta med bilar rekommenderar vi att du
låter en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning utföra
reparationer och underhåll. Varje
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad noterar utfört underhåll
i bilens garantihäfte vilket är värdefullt
om du någonsin skulle behöva
garantireparation. Skulle du välja att
anlita en annan välkvalificerad och
välutrustad verkstad än en auktoriserad
Toyota-verkstad för reparationer eller
underhåll av din bil rekommenderar vi att
du begär att verkstaden arkiverar
noteringar om bilens underhåll.
Behöver bilen repareras?
Var uppmärksam på förändringar i bilens
prestanda och ljud, samt visuella
indikeringar som kan innebära att bilen
behöver servas. Här är några viktiga
indikationer:
• Motorn misständer, går ojämnt eller
knackar
• Märkbart minskad kraft
• Konstiga ljud från motorn
• Vätskeläckage under bilen (Det är
normalt att det droppar vatten från
luftkonditioneringen om den just
använts.)
•
Avgasljudet har förändrats (Det kan
tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt
omedelbart kontrollera avgassystemet.)
• Lufttrycket i däcken verkar lågt,
däcken tjuter onormalt i kurvor eller är
ojämnt slitna
• Bilen drar åt ena hållet vid körning på
rak och jämn väg
• Konstiga ljud från hjulupphängningen
• Minskad bromsverkan, bromspedalen
känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid
inbromsning• Kylvätskans temperatur ligger
konstant över normalt värde
(→Sid. 76)
Om du observerar något av dessa tecken
ska du snarast köra bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota- verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Din bil kan vara i behov av
justering eller reparation.
6.3 Arbeten du kan göra
själv
6.3.1 Säkerhetsåtgärder när du
själv arbetar med bilen
Följ anvisningarna i det här avsnittet om
du utför underhåll på bilen på egen hand.
Underhåll
Benämningar Delar och verktyg
12-
voltsbatteri-
ets skick
(→Sid. 302)2ZR-FXE-motor
■Varmt vatten
■Bikarbonat
■Smörjfett
■Vanlig skiftnyckel (till
kabelskorna)
■Destillerat vatten
M20A-FXS-motor
■Fe t t
■Vanlig skiftnyckel (till
kabelskorna)
Kylarvätske-
nivån i
motorn/
drivenheten
(→Sid. 301)■"Toyota Super Long
Life Coolant" eller
likvärdig
etylenglykolbaserad
kylarvätska som inte
innehåller silikat,
amin, nitrit, eller borat
med Hybrid Organic
Acid Technology med
lång livslängd "Toyota
Super Long Life
Coolant" är en färdig
blandning av 50 %
kylvätska och 50 %
avjoniserat vatten.
■Tratt (endast vid
påfyllning av
kylarvätska)
6.2 Underhåll
293
6
Underhåll och skötsel

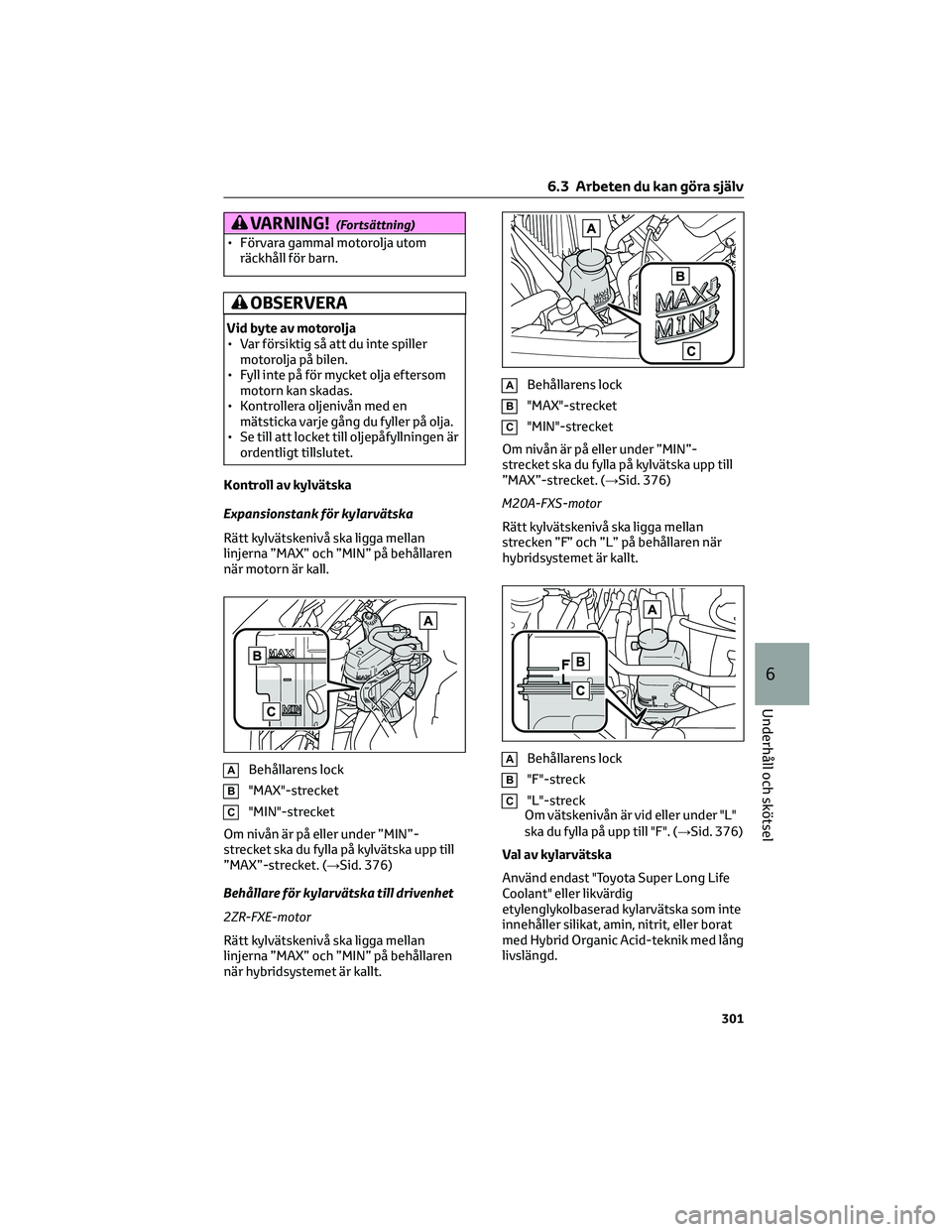

VARNING!(Fortsättning)
• Förvara gammal motorolja utom
räckhåll för barn.
OBSERVERA
Vid byte av motorolja
• Var försiktig så att du inte spiller
motorolja på bilen.
• Fyll inte på för mycket olja eftersom
motorn kan skadas.
• Kontrollera oljenivån med en
mätsticka varje gång du fyller på olja.
• Se till att locket till oljepåfyllningen är
ordentligt tillslutet.
Kontroll av kylvätska
Expansionstank för kylarvätska
Rätt kylvätskenivå ska ligga mellan
linjerna ”MAX” och ”MIN” på behållaren
när motorn är kall.
ABehållarens lock
B"MAX"-strecket
C"MIN"-strecket
Om nivån är på eller under ”MIN”-
strecket ska du fylla på kylvätska upp till
”MAX”-strecket. (→Sid. 376)
Behållare för kylarvätska till drivenhet
2ZR-FXE-motor
Rätt kylvätskenivå ska ligga mellan
linjerna ”MAX” och ”MIN” på behållaren
när hybridsystemet är kallt.
ABehållarens lock
B"MAX"-strecket
C"MIN"-strecket
Om nivån är på eller under ”MIN”-
strecket ska du fylla på kylvätska upp till
”MAX”-strecket. (→Sid. 376)
M20A-FXS-motor
Rätt kylvätskenivå ska ligga mellan
strecken ”F” och ”L” på behållaren när
hybridsystemet är kallt.
ABehållarens lock
B"F"-streck
C"L"-streck
Om vätskenivån är vid eller under "L"
ska du fylla på upp till "F". (→Sid. 376)
Val av kylarvätska
Använd endast "Toyota Super Long Life
Coolant" eller likvärdig
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit, eller borat
med Hybrid Organic Acid-teknik med lång
livslängd.
6.3 Arbeten du kan göra själv
301
6
Underhåll och skötsel

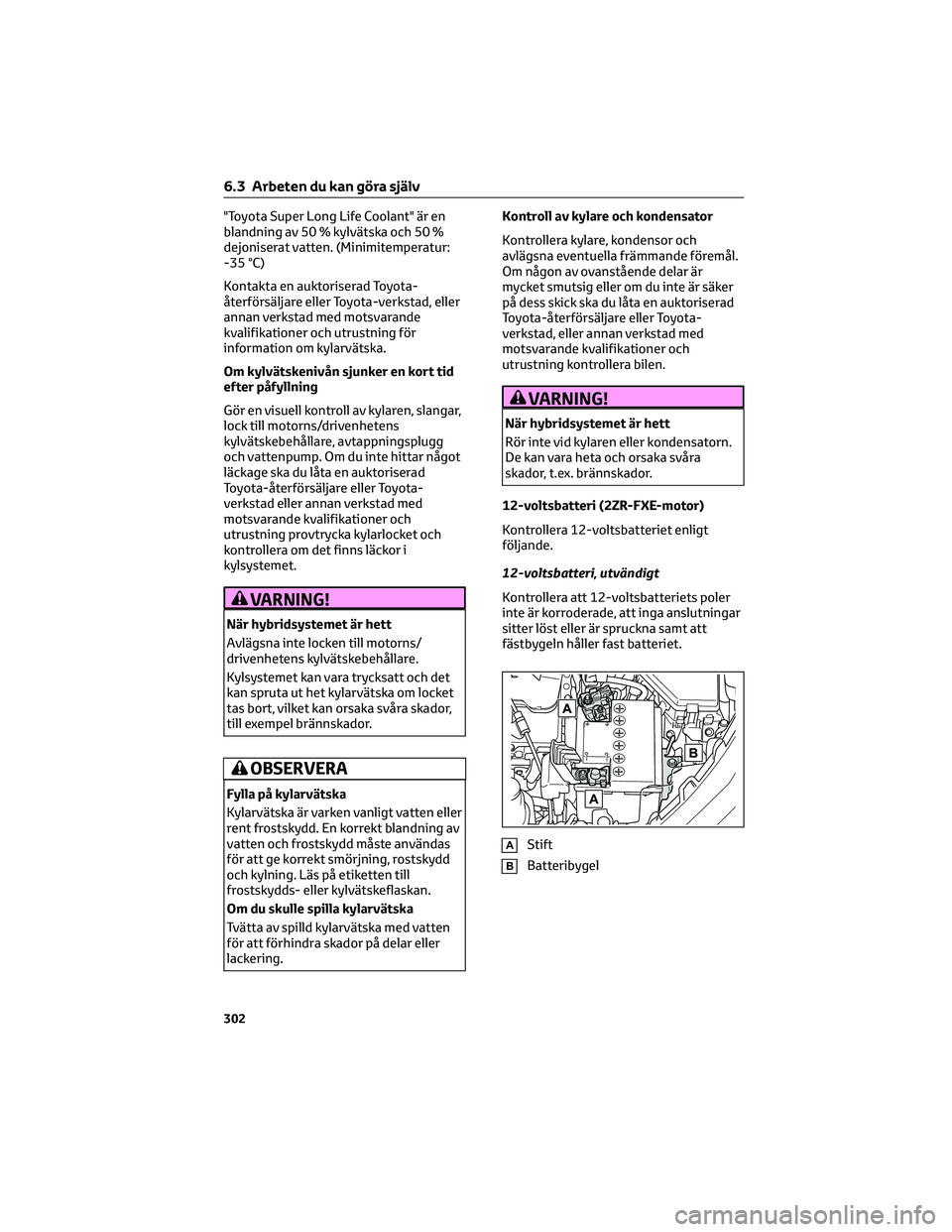

"Toyota Super Long Life Coolant" är en
blandning av 50 % kylvätska och 50 %
dejoniserat vatten. (Minimitemperatur:
-35 °C)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning för
information om kylarvätska.
Om kylvätskenivån sjunker en kort tid
efter påfyllning
Gör en visuell kontroll av kylaren, slangar,
lock till motorns/drivenhetens
kylvätskebehållare, avtappningsplugg
och vattenpump. Om du inte hittar något
läckage ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning provtrycka kylarlocket och
kontrollera om det finns läckor i
kylsystemet.
VARNING!
När hybridsystemet är hett
Avlägsna inte locken till motorns/
drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det
kan spruta ut het kylarvätska om locket
tas bort, vilket kan orsaka svåra skador,
till exempel brännskador.
OBSERVERA
Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller
rent frostskydd. En korrekt blandning av
vatten och frostskydd måste användas
för att ge korrekt smörjning, rostskydd
och kylning. Läs på etiketten till
frostskydds- eller kylvätskeflaskan.
Om du skulle spilla kylarvätska
Tvätta av spilld kylarvätska med vatten
för att förhindra skador på delar eller
lackering.Kontroll av kylare och kondensator
Kontrollera kylare, kondensor och
avlägsna eventuella främmande föremål.
Om någon av ovanstående delar är
mycket smutsig eller om du inte är säker
på dess skick ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
När hybridsystemet är hett
Rör inte vid kylaren eller kondensatorn.
De kan vara heta och orsaka svåra
skador, t.ex. brännskador.
12-voltsbatteri (2ZR-FXE-motor)
Kontrollera 12-voltsbatteriet enligt
följande.
12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets poler
inte är korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
AStift
BBatteribygel
6.3 Arbeten du kan göra själv
302

Följ följande åtgärder.
– Kontrollera om främmande ämnen
har fastnat på radarsensorn eller
radarsensorns skydd, rengör dem
vid behov (→Sid. 154)
– Det här meddelandet kan visas när
du kör i ett öppet område med lite
trafik och få byggnader, t.ex. öken,
ängar eller förstäder. Meddelandet
försvinner när bilen körs i ett
område med t.ex. byggnader eller
fordon i närheten.
Om “System Stopped Front Radar
Sensor Out of Temperature Range Wait
until Normal Temperature” visas
Indikerar att ett av följande system har
inaktiverats.
• PCS (Aktivt krockskyddssystem)
• LDA (Körfilsvarning)
• LTA (Körfilsassistans)
• AHB (Automatiskt helljus)
• Aktiv farthållare
• Fartbegränsare (i förekommande fall)
Radarsensorns temperatur ligger
utanför driftsområdet. Vänta tills
radarsensorn har lämplig temperatur.
Om “System Stopped Front Radar In Self
Calibration See Owner’s Manual” visas
Indikerar att ett av följande system har
inaktiverats.
• PCS (Aktivt krockskyddssystem)
• LDA (Körfilsvarning)
• LTA (Körfilsassistans)
• AHB (Automatiskt helljus)
• Aktiv farthållare
• Fartbegränsare (i förekommande fall)
Följ följande åtgärder.
– Kontrollera om främmande ämnen
har fastnat på radarsensorn eller
radarsensorns skydd, rengör dem
vid behov (→Sid. 154)
– Radarsensorn kan vara felriktad och
justeras automatiskt under körning.
Fortsätt köra en stund.Om “Cruise Control Unavailable See
Owner’s Manual” visas
Indikerar att ett av följande system har
inaktiverats.
• Aktiv farthållare
• Farthållare
Ett meddelande visas när förarstöds-
knappen trycks in upprepade gånger.
Ge förarstödsknappen en snabb
tryckning.
Om “Speed Limiter Unavailable See
Owner’s Manual” visas
Det här meddelandet visas eventuellt
när växelläget är R.
Ändra växelläget till D.
Ett meddelande visas när förarstöds-
knappen trycks in upprepade gånger.
Ge förarstödsknappen en snabb
tryckning.
Om “Parking Assist Unavailable Low
Visibility See Owner's Manual” visas
Indikerar att ett av följande system har
inaktiverats.
•
PKSB (Intelligent autobroms) (i
förekommande fall)
•
RCD (Detektering med
backkamera) (i förekommande fall)
Avlägsna smuts eller främmande ämnen
från backkameran
Om ett meddelande som hänvisar till
bilens instruktionsbok visas
• Följ anvisningarna om något av
följande meddelanden visas på
informationsdisplayen.
– “Engine Coolant Temp High”
(→Sid. 376)
– “Exhaust Filter Full” (→Sid. 249)
• Om något av följande meddelanden
visas på informationsdisplayen kan
det indikera en funktionsstörning. Låt
omedelbart en auktoriserad Toyota-
7.2 Åtgärder i en nödsituation
348

VARNING!(Fortsättning)
Efter uppladdning av 12-
voltsbatteriet (M20A-FXS-motor)
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera
12-voltsbatteriet snarast möjligt. Om
ett 12-voltsbatteri håller på att
försämras kan det börja avge en
illaluktande gas vilket kan ha negativ
inverkan på passagerarnas hälsa.
Vid byte av 12-voltsbatteriet
(M20A-FXS-motor)
• När cellplugg och indikator (i
förekommande fall) är nära
fästbygeln kan batterivätskan
(svavelsyra) läcka.
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information om byte av
12-voltsbatteriet.
• M20A-FXS-motor: Efter bytet ska
utloppsslangen och pluggen till
utloppsöppningen fästas säkert på
det utbytta 12-voltsbatteriets
utloppsöppning. Om den inte är
ordentligt fäst kan gaser (vätgas)
läcka in i bilen vilket innebär möjlig
risk att gasen antänds och
exploderar.
OBSERVERA
Vid hantering av startkablar
När du ansluter startkablarna ska du se
till att de inte trasslar in sig i kylfläktarna
etc.
Undvik skador på bilen (M20A-FXS-
motor)
Det särskilda uttaget för startkablar ska
användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
7.2.11 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Mätaren för kylvätsketemperaturen
(→Sid. 71) är i det röda området, eller
hybridsystemet känns kraftlöst.
(Exempelvis ökar inte bilens
hastighet.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" eller
"Hybrid System Overheated Output
Power Reduced" visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
Om temperaturmätaren för kylarvätskan
går in i det röda området eller om "Engine
Coolant Temp High Stop in a Safe Place See
Owner’s Manual" visas på
informationsdisplayen
1. Stanna bilen på en säker plats, stäng
först av luftkonditioneringen och
därefter hybridsystemet.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.
3. När hybridsystemet har svalnat
tillräckligt kan slangarna och kylaren
undersökas med avseende på läckage.
2ZR-FXE-motor
AKylare
BKylfläktar
7.2 Åtgärder i en nödsituation
376

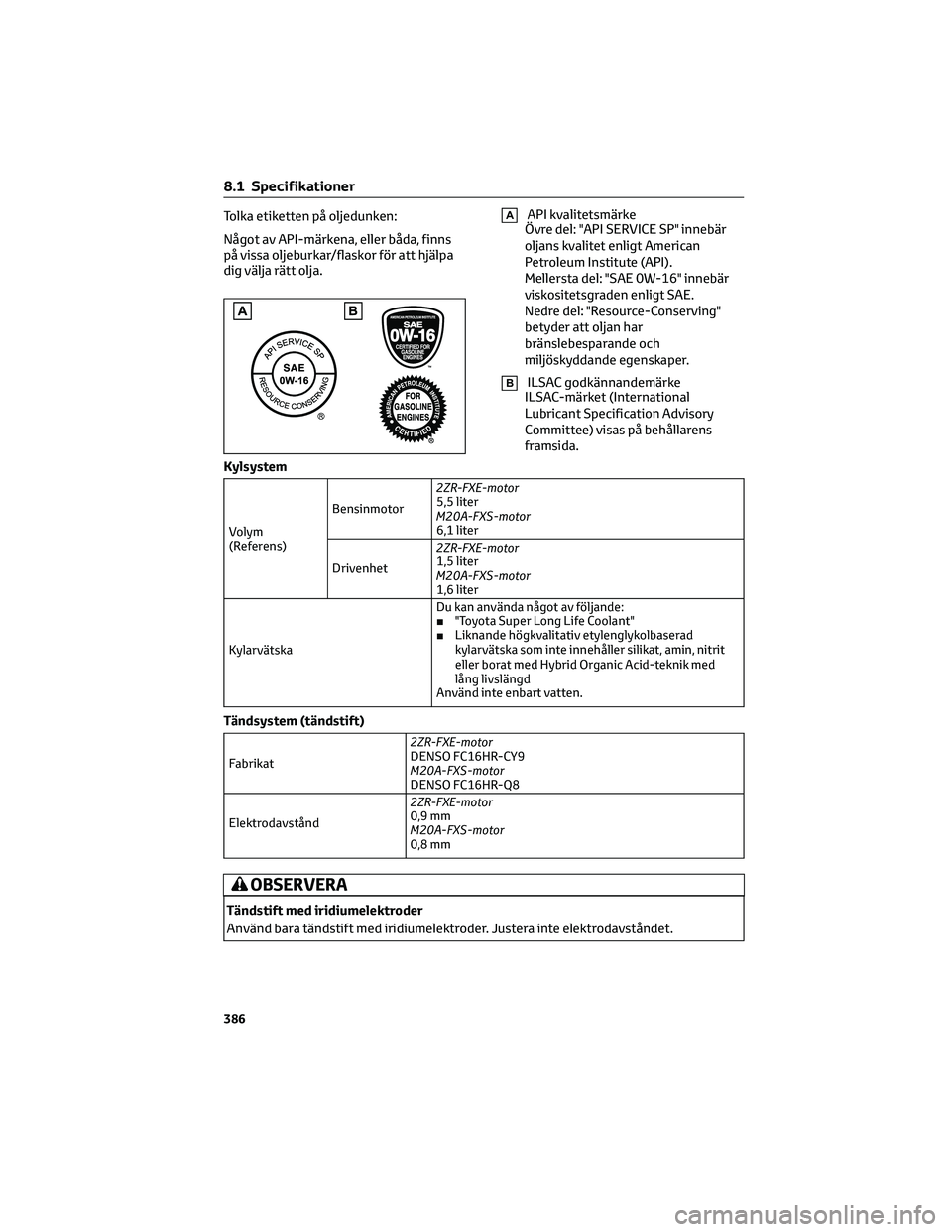

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.AAPI kvalitetsmärke
Övre del: "API SERVICE SP" innebär
oljans kvalitet enligt American
Petroleum Institute (API).
Mellersta del: "SAE 0W-16" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har
bränslebesparande och
miljöskyddande egenskaper.
BILSAC godkännandemärke
ILSAC-märket (International
Lubricant Specification Advisory
Committee) visas på behållarens
framsida.
Kylsystem
Volym
(Referens)Bensinmotor2ZR-FXE-motor
5,5 liter
M20A-FXS-motor
6,1 liter
Drivenhet2ZR-FXE-motor
1,5 liter
M20A-FXS-motor
1,6 liter
KylarvätskaDu kan använda något av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ etylenglykolbaserad
kylarvätska som inte innehåller silikat, amin, nitrit
eller borat med Hybrid Organic Acid-teknik med
lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
Fabrikat2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Elektrodavstånd2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
8.1 Specifikationer
386
