TOYOTA COROLLA HATCHBACK 2019 Bruksanvisningar (in Swedish)

531
9
OM12L25SE 9-1. Specifikationer
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.
Om däcken måste bytas ut ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikationer och
utrustning.
Elektriskt system (batteri)
Tomgångsspänning vid 20 °C:
12,3 V eller högre
(Stäng av startknappen och slå på helljuset i
30 sekunder.)
Laddströmstyrka
Snabbladdning
Normalladdning
Max. 15 A
Max. 5 A
Multidrive
Oljevolym*7,5 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
■Multidrivevätska, typ
Om du använder annan Multidrive-olja än ”Toyota Genuine CVT Fluid FE” kan
växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar,
vilket kan leda till att växellådan slutligen skadas.
Manuell växellåda
Växellådsolja (referens)2,4 liter
Växellådsolja, typ”TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” eller motsvarande
OBSERVERA
■Oljetyp för manuell växellåda
●Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tom gångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. I sämsta fall kan bilens
växellåda skadas.
Toyota rekommenderar att ”TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W” används för att uppnå optimala prestanda.
OM12L25SE.book Page 531 Wednesday, January 30, 2019 6:57 PM

532
OM12L25SE9-1. Specifikationer
*1: Minsta tillåtna pedalavstånd när pedal
en trampas ner med kraften 300 N och
motorn är igång
*2: Kom ihåg att kontrollera att bromsva rningslampan (gul) inte tänds.
(Om bromsvarningslampan tänds, se sid. 479.)
OBSERVERA
●Motorn i din Toyota är fylld med ”TOYOTA Genuine Transfer Gear Oil LV GL-4
75W” från fabriken.
Använd Toyotas godkända ”TOYOTA Genuine Differential Gear Oil LV GL-4
75W”, eller likvärdig olja av matchande kvalitet som motsvarar ovanstående
specifikation.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Koppling
Pedalspel3–6 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Bromsar
Pedalavstånd till golvet*1Min. 107 mm
Pedalspel1–6 mm
Parkeringsbroms, indikator*2
När du drar i parkeringsbromsknappen i
1–2 sekunder: tänds
När du trycker på parkeringsbromsknappen i
1–2 sekunder: slocknar
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM12L25SE.book Page 532 Wednesday, January 30, 2019 6:57 PM

533
9
OM12L25SE 9-1. Specifikationer
Bilens specifikationer
15-tumsdäck
*: Däckens lufttryck visas på dekale
n för däck- och lastuppgifter. (→sid. 453)
16-tumsdäck
*: Däckens lufttryck visas på dekale n för däck- och lastuppgifter. (→sid. 453)

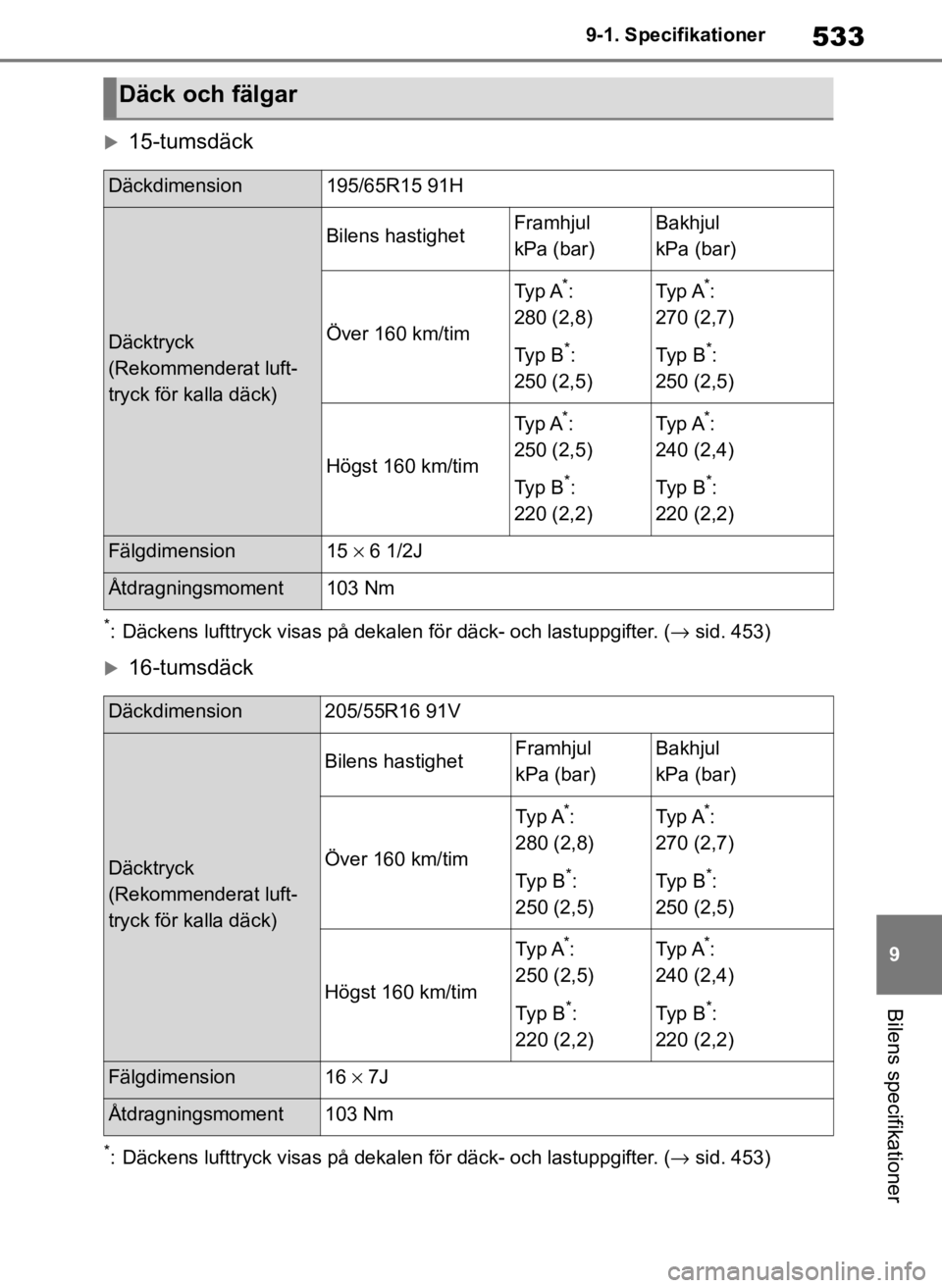

Däck och fälgar
Däckdimension195/65R15 91H
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)
Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim
Ty p A*:
280 (2,8)
Ty p B
*:
250 (2,5)
Ty p A*:
270 (2,7)
Ty p B
*:
250 (2,5)
Högst 160 km/tim
Ty p A*:
250 (2,5)
Ty p B
*:
220 (2,2)
Ty p A*:
240 (2,4)
Ty p B
*:
220 (2,2)
Fälgdimension15 × 6 1/2J
Åtdragningsmoment103 Nm
Däckdimension205/55R16 91V
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)
Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim
Typ A*:
280 (2,8)
Typ B
*:
250 (2,5)
Ty p A*:
270 (2,7)
Ty p B
*:
250 (2,5)
Högst 160 km/tim
Typ A*:
250 (2,5)
Typ B
*:
220 (2,2)
Ty p A*:
240 (2,4)
Ty p B
*:
220 (2,2)
Fälgdimension16 × 7J
Åtdragningsmoment103 Nm
OM12L25SE.book Page 533 Wednesday, January 30, 2019 6:57 PM

534
OM12L25SE9-1. Specifikationer

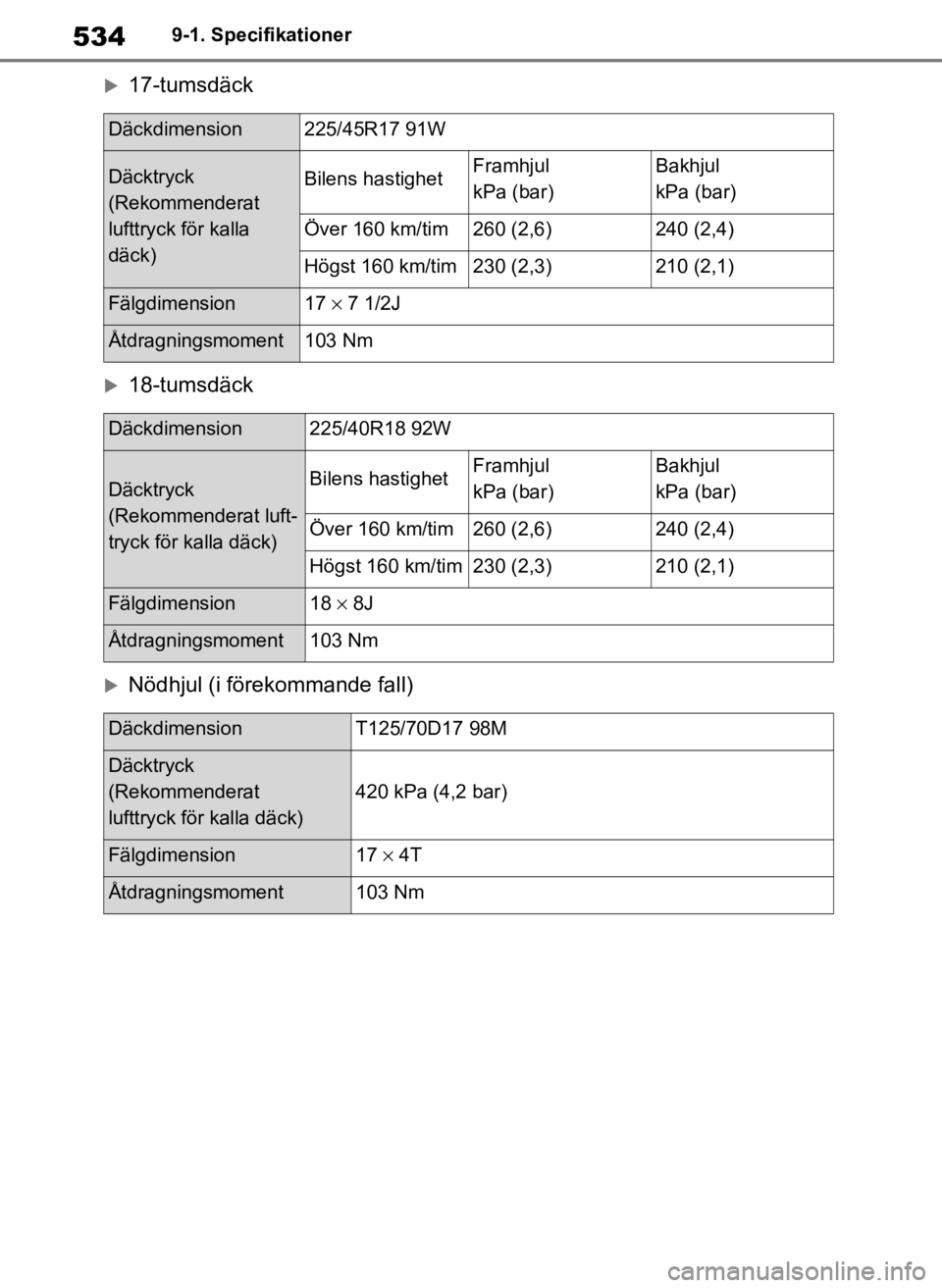

17-tumsdäck
18-tumsdäck
Nödhjul (i förekommande fall)
Däckdimension225/45R17 91W
Däcktryck
(Rekommenderat
lufttryck för kalla
däck)Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim260 (2,6)240 (2,4)
Högst 160 km/tim230 (2,3)210 (2,1)
Fälgdimension17
× 7 1/2J
Åtdragningsmoment103 Nm
Däckdimension225/40R18 92W
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim260 (2,6)240 (2,4)
Högst 160 km/tim230 (2,3)210 (2,1)
Fälgdimension18 × 8J
Åtdragningsmoment103 Nm
DäckdimensionT125/70D17 98M
Däcktryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17 × 4T
Åtdragningsmoment103 Nm
OM12L25SE.book Page 534 Wednesday, January 30, 2019 6:57 PM

535
9
OM12L25SE 9-1. Specifikationer
Bilens specifikationer
■Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
A: Glassockellampor (genomskinliga)
B: Spolformade lampor

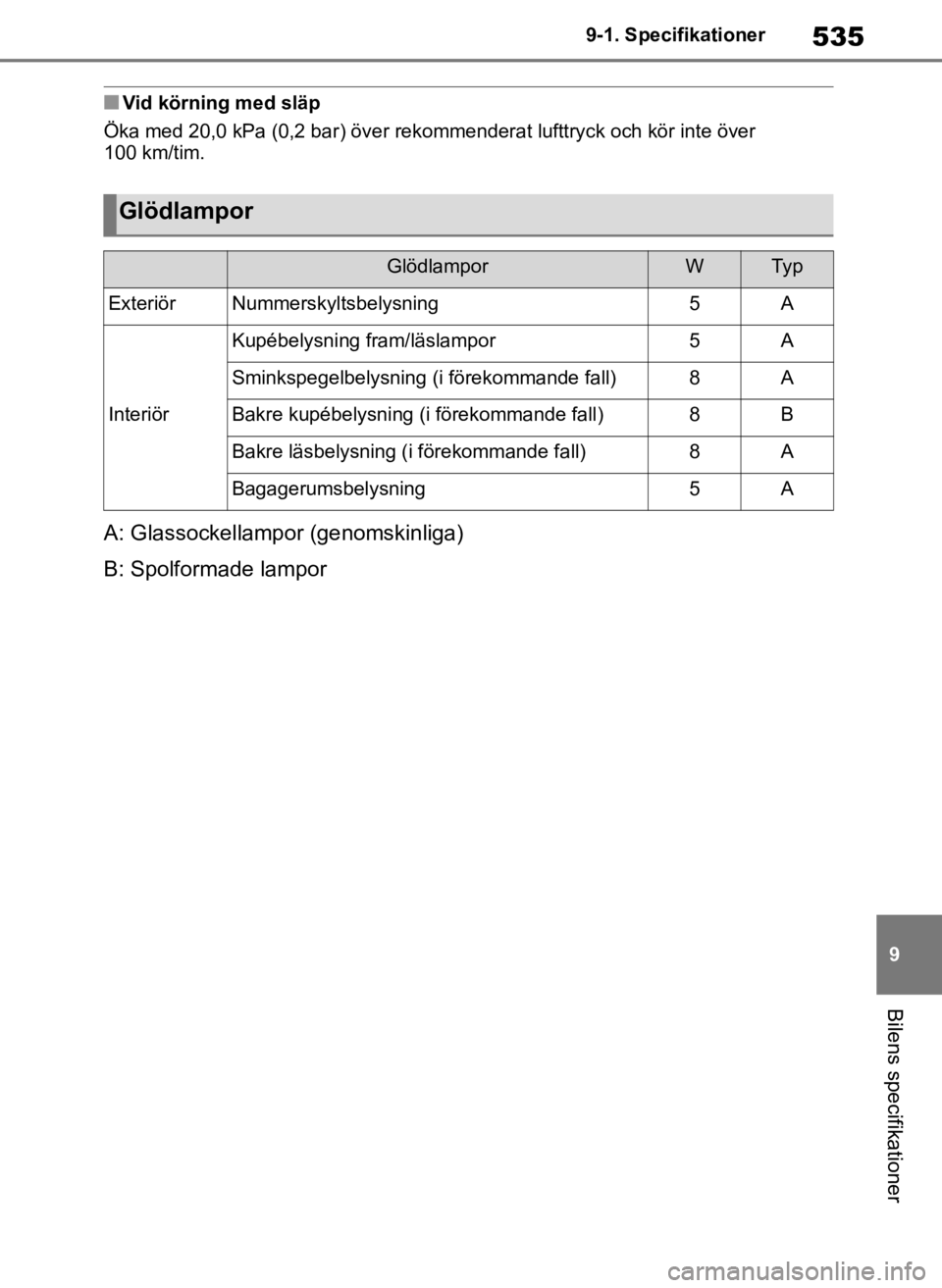

Glödlampor
GlödlamporWTy p
ExteriörNummerskyltsbelysning5A
Interiör
Kupébelysning fram/läslampor5A
Sminkspegelbelysning (i förekommande fall)8A
Bakre kupébelysning (i förekommande fall)8B
Bakre läsbelysning (i förekommande fall)8A
Bagagerumsbelysning5A
OM12L25SE.book Page 535 Wednesday, January 30, 2019 6:57 PM

536
OM12L25SE9-1. Specifikationer
■Användning av bensin med etano-
linblandning i bensinmotor
Toyota tillåter användning av bensin
med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen
med etanolinblandning som ska användas
har ett oktantal som följer ovanstående.
■Om motorn knackar
●Kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
●Ibland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration eller vid körning uppför branta backar.
Det är inget att oroa sig för.
Bränsleinformation
Om du ser bränslebeteck-
ningar av den här typen på
bensinstationen ska du enbart
använda bränsle med någon av
följande beteckningar.
Inom EU:
Din bil kan bara
köras på blyfri
bensin enligt europeisk stan-
dard EN228.
För att motorn ska fungera på
bästa sätt bör du endast
använda blyfri bensin med
oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri
bensin.
För att motorn ska fungera på
bästa sätt bör du endast
använda blyfri bensin med
oktantal 95 eller högre.
OBSERVERA
■Om bränslekvalitet
●Använd inte fel bränsle. Om fel
bränsle används kan motorn skadas.
●Bensin med metalliska tillsatser får
inte användas, t.ex. mangan, järn
eller bly. Sådant kan skada motorn
eller avgassystemet.
●Tillför inte bränsletillsatser med
metalliska tillsatser som saluförs på
eftermarknaden.
●Inom EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol ska
inte användas. Sådana bränslen
skadar bilens bränslesystem.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
om du är tveksam.
●Utanför EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol ska
inte användas. Du kan använda
bensin som är uppblandad med
max 10 % etanol. Om du använder
bränsle som innehåller mer än
10 % etanol (E10) skadas bilens
bränslesystem. Du måste försäkra
dig om att du tankar från en källa
där bränslespecifikation och kvalitet
kan garanteras. Kontakta en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
och utrustning om du är tveksam.
●Använd inte bensin med etanolin-
blandning, t.ex. M15, M85, M100.
Användning av bensin med etano-
linblandning kan orsaka skador på
motorn eller haveri.
OM12L25SE.book Page 536 Wednesday, January 30, 2019 6:57 PM

537
9
OM12L25SE 9-2. Specialinställningar
Bilens specifikationer
9-2.Specialinställningar
■Ändringar som görs på skär-
men till navigations/multimedi-
asystemet (modeller med
navigations/multimediasystem)
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Tryck på ”Bil” på skärmen
”Installation”.
Ett antal inställningar kan ändras. Se
listan över inställningar som kan ändras
för ytterligare information.
■Ändringar som utförs med
knapparna på instrumenten
1 Tryck på eller på ratten
för att välja .
2 Tryck på eller på ratten
för att välja funktionen som ska
anpassas.
3 Tryck eller håll intryckt .
Inställningar som kan göras varierar
beroende på om trycks in eller
trycks in och hålls intryckt. Följ anvis-
ningarna på displayen.
Vissa funktionsinställningar ändras samtidigt med specialinställning av
andra funktioner. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Funktioner som kan
anpassas
I din bil finns ett antal elektro-
niska funktioner som kan stäl-
las in efter eget önskemål.
Inställningarna av dessa funk-
tioner kan ändras med infor-
mationsdisplayen, skärmen till
navigations-/multimediasyste-
met eller hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Specialanpassning av
bilfunktioner
VARNING
■När specialinställningar utförs
Eftersom motorn måste vara igång
medan specialinställningarna görs
bör du se till att bilen är parkerad på
en plats med bra ventilation. I ett slu-
tet utrymme, som ett garage, kan
avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
■När specialinställningar utförs
Undvik att batteriet laddas ur genom
att låta motorn vara igång medan du
utför inställningarna.
Funktioner som kan anpassas
OM12L25SE.book Page 537 Wednesday, January 30, 2019 6:57 PM

538
OM12L25SE9-2. Specialinställningar
Inställningar kan ändras med skärm
en till navigations/multimediasyste-
met (modeller med navigat ions/multimediasystem)
Inställningar som kan ändras me d de rattmonterade kontrollerna
Inställningar kan ändras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler: O = Tillgänglig, — = Ej tillgänglig
■Instrument, mätare oc h informationsdisplay (→ sid. 80, 85, 89, 95)
*1: För ytterligare information om respektive funktion: →sid. 95
*2: Grundinställningen varierar mellan olika länder.
Funktion*1StandardinställningAnpassad inställning
Språk*2Engelska*3–O–
Enheter*2Lit/100 kmkm/liter–O–miles (MPG)*4
Hastighetsmätare*5AnalogDigital–O–Digital+*4
Indikeringslampa för
Eco-körning
*4PåAvstängd–O–
Bränsleförbrukning,
display
Snitt totalt
(Genomsnittlig
bränsleförbrukning
[efter nollställning])
Snitt resa (Genomsnittlig bränsleförbrukning [efter start])
–O–Snitt tankning (Genom-snittlig bränsleförbruk- ning [efter tankning])
Ljudanläggningslän-
kad display
*4PåAvstängd–O–
KörinfotypEfter startEfter nollställning–O–
Körinformation
(första post)AvståndMedelhastighet–O–Förbrukad tid
Körinformation
(andra post)Förbrukad tidMedelhastighet–O–Avstånd
Popup-displayPåAvstängd–O–
OM12L25SE.book Page 538 Wednesday, January 30, 2019 6:57 PM

539
9
OM12L25SE 9-2. Specialinställningar
Bilens specifikationer
*3: Arabiska, spanska, ryska, fr
anska, tyska, italienska, nederländska, turkiska, pol-
ska, hebreiska, norska, svenska, danska, ukrainska, finska, grekiska, tjeckiska,
portugisiska, rumänska, slovakiska, ungerska, flamländska
*4: i förekommande fall
*5: 7-tums skärm

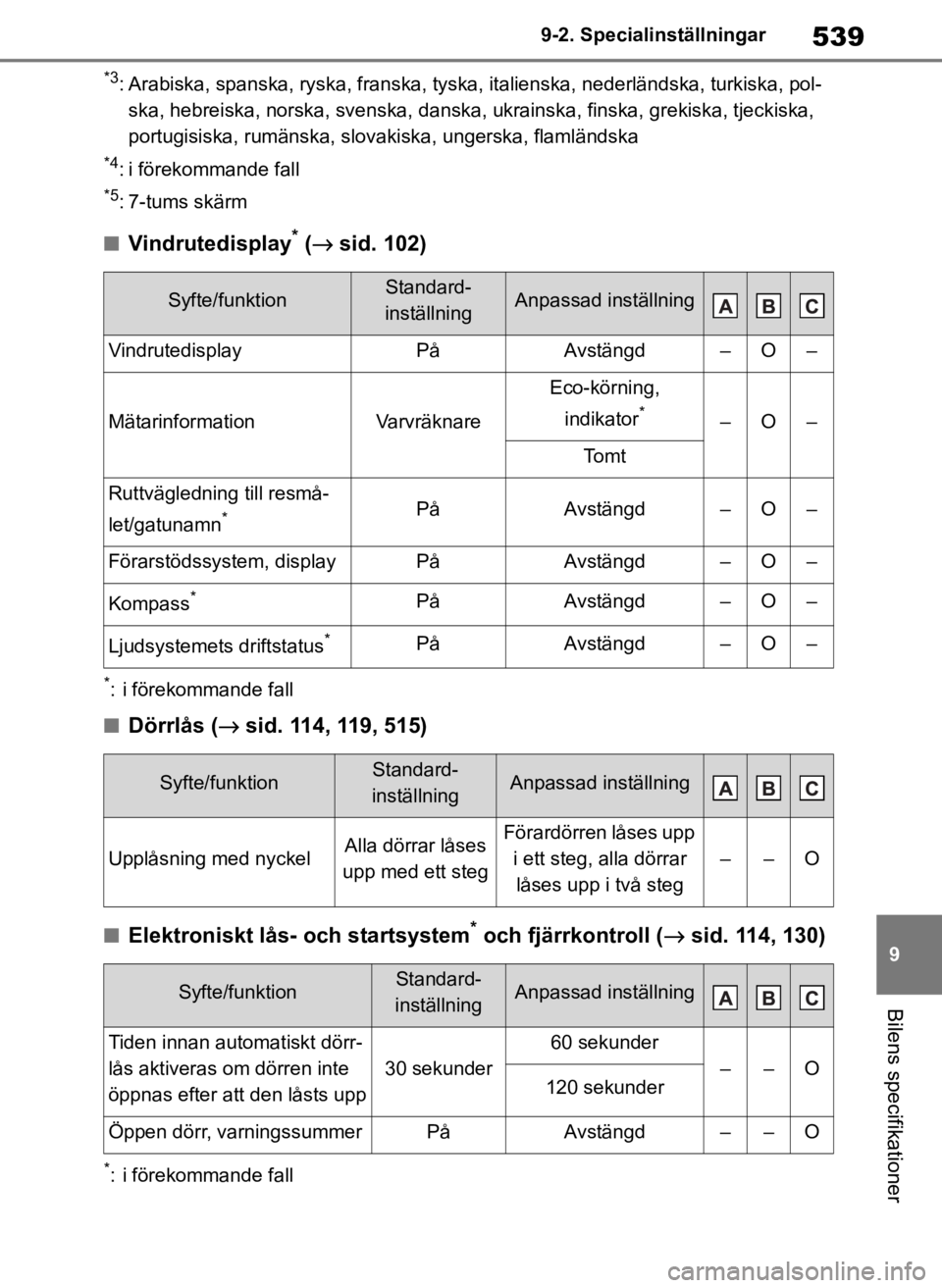

■Vindrutedisplay* ( → sid. 102)
*: i förekommande fall
■Dörrlås ( →sid. 114, 119, 515)
■Elektroniskt lås- och startsystem* och fjärrkontroll (→ sid. 114, 130)
*: i förekommande fall
Syfte/funktionStandard-
inställningAnpassad inställning
VindrutedisplayPåAvstängd–O–
MätarinformationVa r v r ä k n a r e
Eco-körning,
indikator
*–O–
To m t
Ruttvägledning till resmå-
let/gatunamn
*PåAvstängd–O–
Förarstödssystem, displayPåAvstängd–O–
Kompass*PåAvstängd–O–
Ljudsystemets driftstatus*PåAvstängd–O–
Syfte/funktionStandard-
inställningAnpassad inställning
Upplåsning med nyckelAlla dörrar låses
upp med ett stegFörardörren låses upp i ett steg, alla dörrar låses upp i två steg
––O
Syfte/funktionStandard-
inställningAnpassad inställning
Tiden innan automatiskt dörr-
lås aktiveras om dörren inte
öppnas efter att den låsts upp
30 sekunder
60 sekunder
––O120 sekunder
Öppen dörr, varningssummerPåAvstängd––O
OM12L25SE.book Page 539 Wednesday, January 30, 2019 6:57 PM

540
OM12L25SE9-2. Specialinställningar
■Elektroniskt lås- och startsystem*1 (
→ sid. 114, 130)
*1: i förekommande fall
*2: På vissa modeller
■Fjärrkontrollnyckel ( →sid. 112, 114, 119)
*: i förekommande fall
■Elbaklucka* (→ sid. 119)
Syfte/funktionStandard-
inställningAnpassad inställning
Elektroniskt lås- och startsys-
temPåAvstängdO–O
Elektronisk dörrupplåsningAlla dörrarFörardörrO–O
Tiden innan alla dörrar har
låsts upp när man håller i
förardörrens handtag
Avstängd
1,5 sekunder
––O2,0 sekunder
2,5 sekunder
Antal dörrlåsningar i följd*22 gångerSå många som önskas––O
Syfte/funktionStandardinställningAnpassad inställning
Trådlös fjärrkontrollPåAvstängd––O
Låsa uppAlla dörrar låses
upp med ett stegFörardörren låses upp i ett steg, alla dörrar
låses upp i två steg
O–O
Låsa upp bakluckan*Tryck och håll intryckt (kort)
En kort tryckning
––O
Tryck två gånger
Tryck och håll intryckt (lång)
Avstängd
Syfte/funktionStandardinställningAnpassad inställning
Manövrera elbakluckanPåAvstängd–O–
SparksensorPåAvstängd–O–
OM12L25SE.book Page 540 Wednesday, January 30, 2019 6:57 PM
