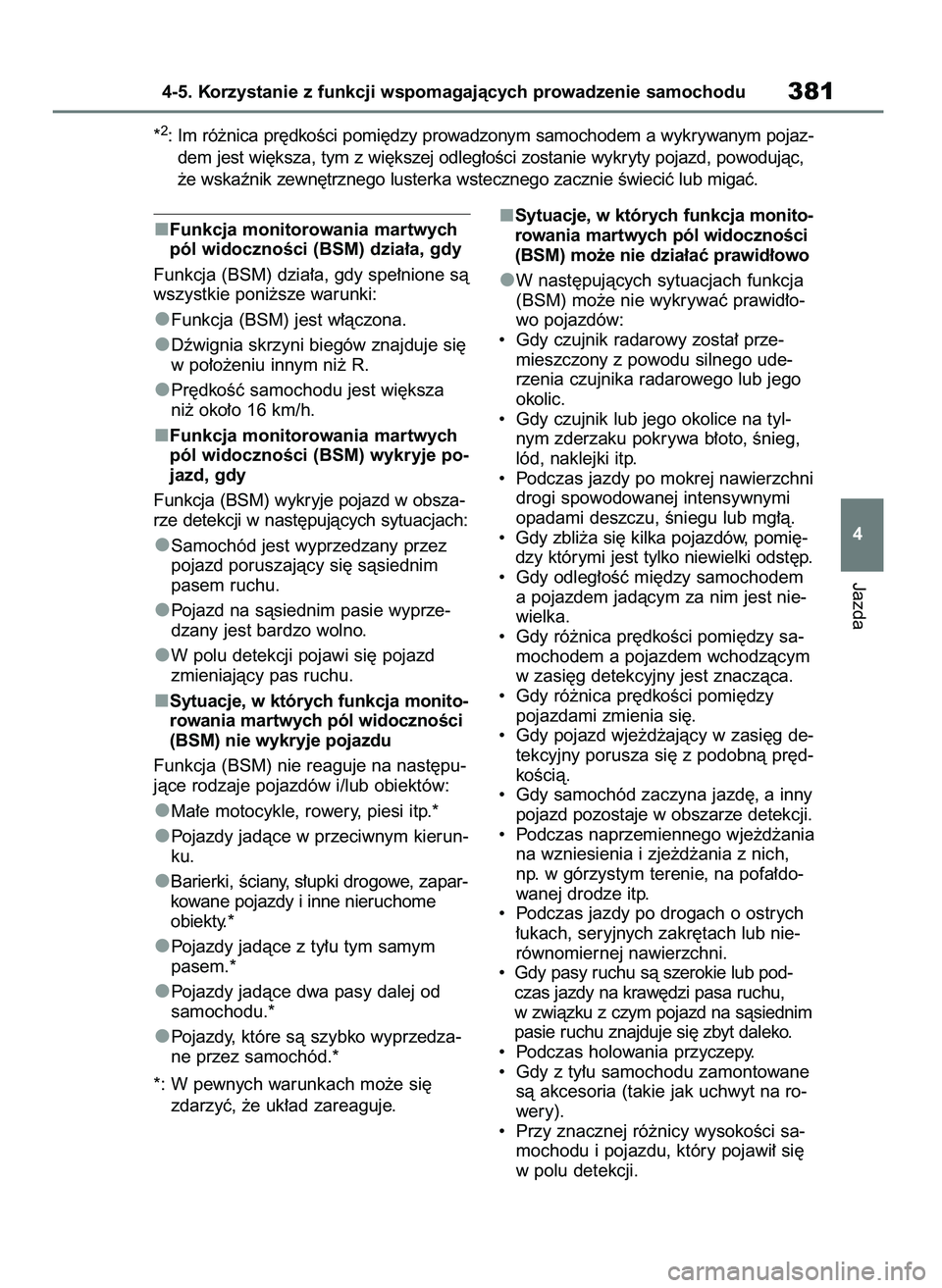

Funkcja monitorowania martwych
pól widocznoÊci (BSM) dzia∏a, gdy
Funkcja (BSM) dzia∏a, gdy spe∏nione sà
wszystkie poni˝sze warunki:
Funkcja (BSM) jest w∏àczona.
Dêwignia skrzyni biegów znajduje si´
w po∏o˝eniu innym ni˝ R.
Pr´dkoÊç samochodu jest wi´ksza
ni˝ oko∏o 16 km/h.
Funkcja monitorowania martwych
pól widocznoÊci (BSM) wykryje po-
jazd, gdy
Funkcja (BSM) wykryje pojazd w obsza-
rze detekcji w nast´pujàcych sytuacjach:
Samochód jest wyprzedzany przez
pojazd poruszajàcy si´ sàsiednim
pasem ruchu.
Pojazd na sàsiednim pasie wyprze-
dzany jest bardzo wolno.
W polu detekcji pojawi si´ pojazd
zmieniajàcy pas ruchu.
Sytuacje, w których funkcja monito-
rowania martwych pól widocznoÊci
(BSM) nie wykryje pojazdu
Funkcja (BSM) nie reaguje na nast´pu-
jàce rodzaje pojazdów i/lub obiektów:
Ma∏e motocykle, rowery, piesi itp.*
Pojazdy jadàce w przeciwnym kierun-
ku.
Barierki, Êciany, s∏upki drogowe, zapar-
kowane pojazdy i inne nieruchome
obiekty.*
Pojazdy jadàce z ty∏u tym samym
pasem.*
Pojazdy jadàce dwa pasy dalej od
samochodu.*
Pojazdy, które sà szybko wyprzedza-
ne przez samochód.*
*: W pewnych warunkach mo˝e si´
zdarzyç, ˝e uk∏ad zareaguje.Sytuacje, w których funkcja monito-
rowania martwych pól widocznoÊci
(BSM) mo˝e nie dzia∏aç prawid∏owo
W nast´pujàcych sytuacjach funkcja
(BSM) mo˝e nie wykrywaç prawid∏o-
wo pojazdów:
• Gdy czujnik radarowy zosta∏ prze-
mieszczony z powodu silnego ude-
rzenia czujnika radarowego lub jego
okolic.
• Gdy czujnik lub jego okolice na tyl-
nym zderzaku pokrywa b∏oto, Ênieg,
lód, naklejki itp.
• Podczas jazdy po mokrej nawierzchni
drogi spowodowanej intensywnymi
opadami deszczu, Êniegu lub mg∏à.
• Gdy zbli˝a si´ kilka pojazdów, pomi´-
dzy którymi jest tylko niewielki odst´p.
• Gdy odleg∏oÊç mi´dzy samochodem
a pojazdem jadàcym za nim jest nie-
wielka.
• Gdy ró˝nica pr´dkoÊci pomi´dzy sa-
mochodem a pojazdem wchodzàcym
w zasi´g detekcyjny jest znaczàca.
• Gdy ró˝nica pr´dkoÊci pomi´dzy
pojazdami zmienia si´.
• Gdy pojazd wje˝d˝ajàcy w zasi´g de-
tekcyjny porusza si´ z podobnà pr´d-
koÊcià.
• Gdy samochód zaczyna jazd´, a inny
pojazd pozostaje w obszarze detekcji.
• Podczas naprzemiennego wje˝d˝ania
na wzniesienia i zje˝d˝ania z nich,
np. w górzystym terenie, na pofa∏do-
wanej drodze itp.
• Podczas jazdy po drogach o ostrych
∏ukach, seryjnych zakr´tach lub nie-
równomiernej nawierzchni.
• Gdy pasy ruchu sà szerokie lub pod-
czas jazdy na kraw´dzi pasa ruchu,
w zwiàzku z czym pojazd na sàsiednim
pasie ruchu znajduje si´ zbyt daleko.
• Podczas holowania przyczepy.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na ro-
wery).
• Przy znacznej ró˝nicy wysokoÊci sa-
mochodu i pojazdu, który pojawi∏ si´
w polu detekcji.
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu381
4 *
2: Im ró˝nica pr´dkoÊci pomi´dzy prowadzonym samochodem a wykrywanym pojaz-
dem jest wi´ksza, tym z wi´kszej odleg∏oÊci zostanie wykryty pojazd, powodujàc,
˝e wskaênik zewn´trznego lusterka wstecznego zacznie Êwieciç lub migaç.
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 381

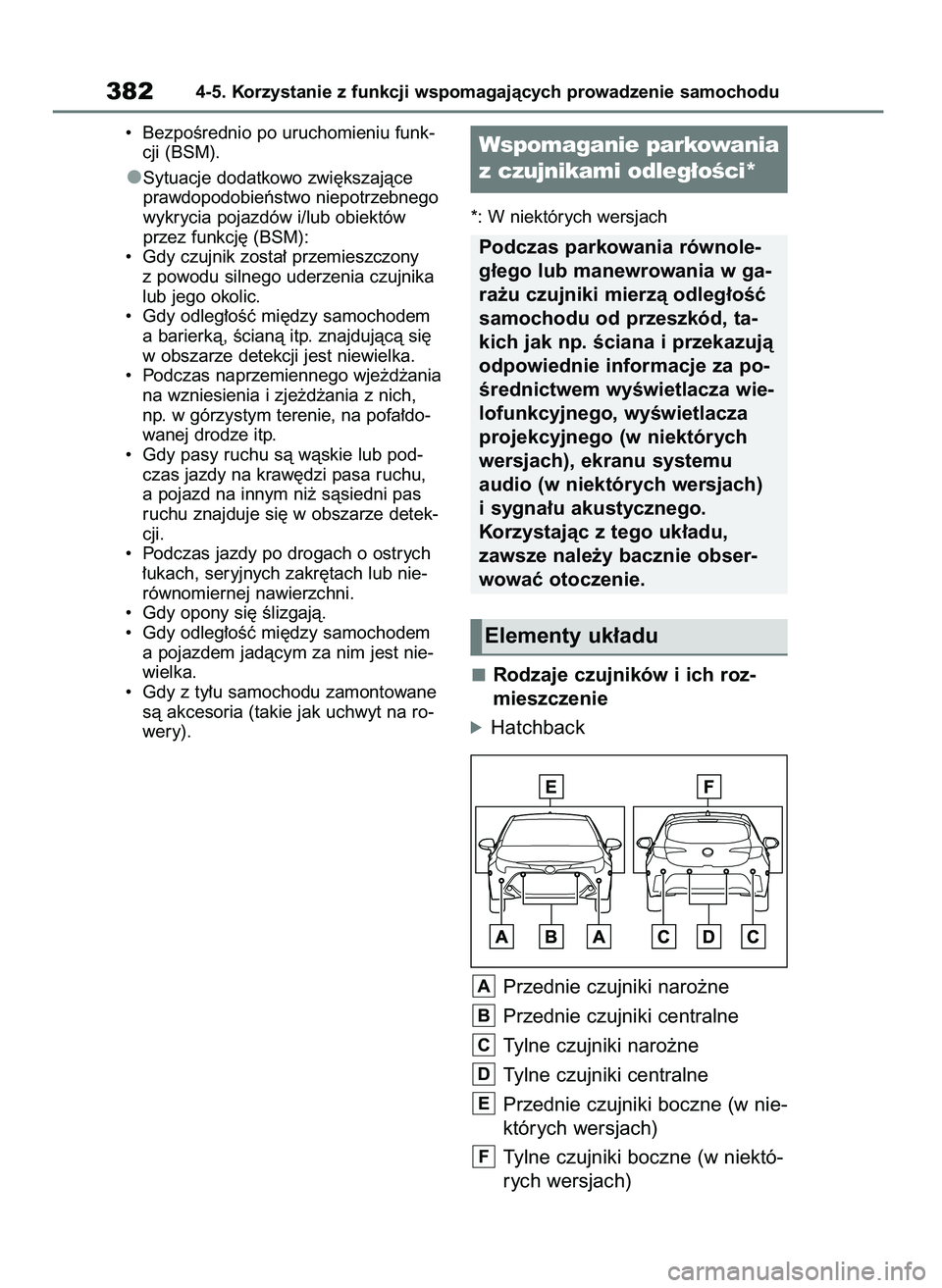

• BezpoÊrednio po uruchomieniu funk-
cji (BSM).
Sytuacje dodatkowo zwi´kszajàce
prawdopodobieƒstwo niepotrzebnego
wykrycia pojazdów i/lub obiektów
przez funkcj´ (BSM):
• Gdy czujnik zosta∏ przemieszczony
z powodu silnego uderzenia czujnika
lub jego okolic.
• Gdy odleg∏oÊç mi´dzy samochodem
a barierkà, Êcianà itp. znajdujàcà si´
w obszarze detekcji jest niewielka.
• Podczas naprzemiennego wje˝d˝ania
na wzniesienia i zje˝d˝ania z nich,
np. w górzystym terenie, na pofa∏do-
wanej drodze itp.
• Gdy pasy ruchu sà wàskie lub pod-
czas jazdy na kraw´dzi pasa ruchu,
a pojazd na innym ni˝ sàsiedni pas
ruchu znajduje si´ w obszarze detek-
cji.
• Podczas jazdy po drogach o ostrych
∏ukach, seryjnych zakr´tach lub nie-
równomiernej nawierzchni.
• Gdy opony si´ Êlizgajà.
• Gdy odleg∏oÊç mi´dzy samochodem
a pojazdem jadàcym za nim jest nie-
wielka.
• Gdy z ty∏u samochodu zamontowane
sà akcesoria (takie jak uchwyt na ro-
wery).*: W niektórych wersjach
Rodzaje czujników i ich roz-
mieszczenie
óHatchback
Przednie czujniki naro˝ne
Przednie czujniki centralne
Tylne czujniki naro˝ne
Tylne czujniki centralne
Przednie czujniki boczne (w nie-
których wersjach)
Tylne czujniki boczne (w niektó-
rych wersjach)
F
E
D
C
B
A
3824-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Wspomaganie parkowania
z czujnikami odleg∏oÊci*
Podczas parkowania równole-
g∏ego lub manewrowania w ga-
ra˝u czujniki mierzà odleg∏oÊç
samochodu od przeszkód, ta-
kich jak np. Êciana i przekazujà
odpowiednie informacje za po-
Êrednictwem wyÊwietlacza wie-
lofunkcyjnego, wyÊwietlacza
projekcyjnego (w niektórych
wersjach), ekranu systemu
audio (w niektórych wersjach)
i sygna∏u akustycznego.
Korzystajàc z tego uk∏adu,
zawsze nale˝y bacznie obser-
wowaç otoczenie.
Elementy uk∏adu
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 382

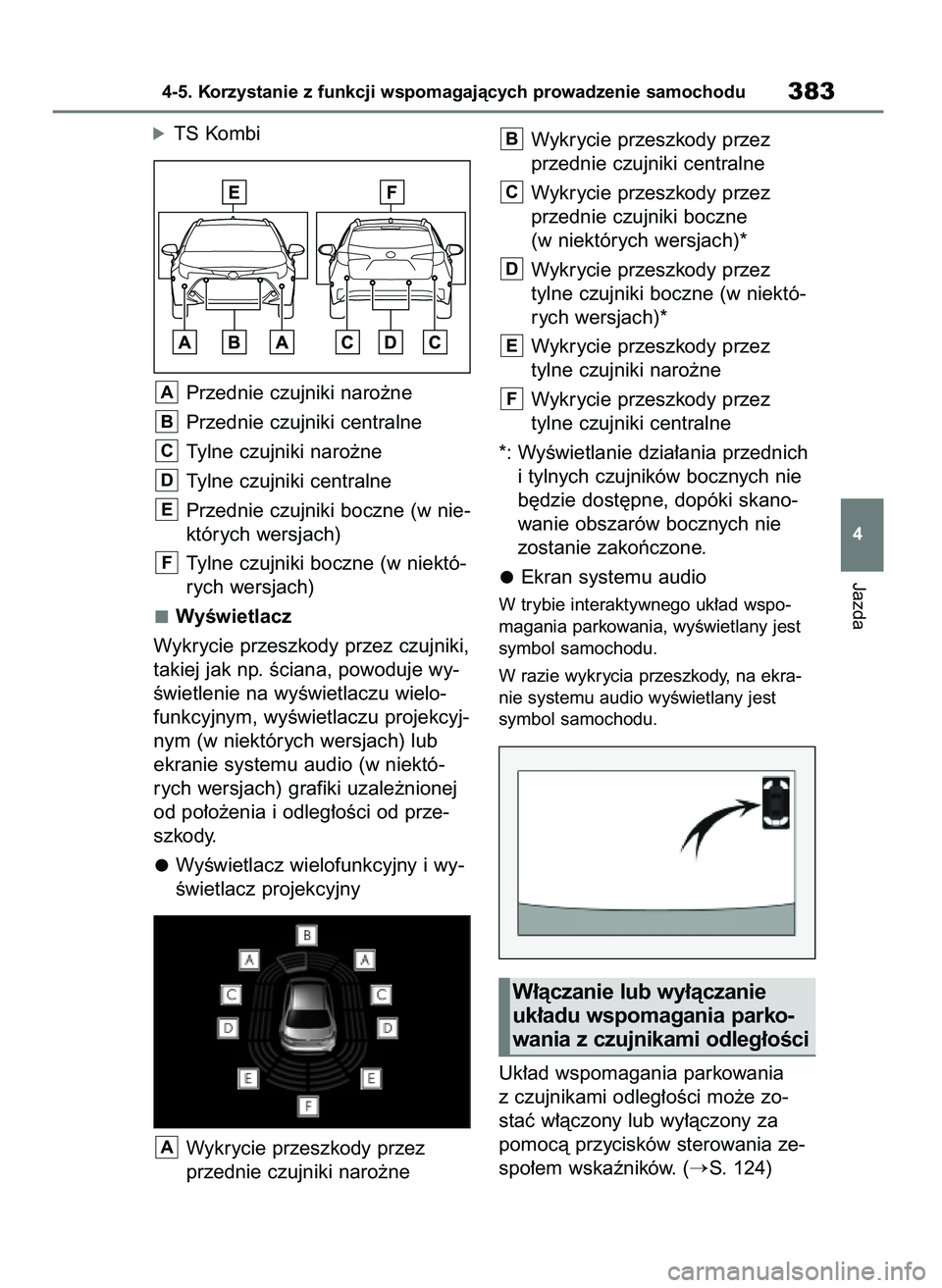

óTS Kombi
Przednie czujniki naro˝ne
Przednie czujniki centralne
Tylne czujniki naro˝ne
Tylne czujniki centralne
Przednie czujniki boczne (w nie-
których wersjach)
Tylne czujniki boczne (w niektó-
rych wersjach)
WyÊwietlacz
Wykrycie przeszkody przez czujniki,
takiej jak np. Êciana, powoduje wy-
Êwietlenie na wyÊwietlaczu wielo-
funkcyjnym, wyÊwietlaczu projekcyj-
nym (w niektórych wersjach) lub
ekranie systemu audio (w niektó-
rych wersjach) grafiki uzale˝nionej
od po∏o˝enia i odleg∏oÊci od prze-
szkody.
WyÊwietlacz wielofunkcyjny i wy-
Êwietlacz projekcyjny
Wykrycie przeszkody przez
przednie czujniki naro˝neWykrycie przeszkody przez
przednie czujniki centralne
Wykrycie przeszkody przez
przednie czujniki boczne
(w niektórych wersjach)*
Wykrycie przeszkody przez
tylne czujniki boczne (w niektó-
rych wersjach)*
Wykrycie przeszkody przez
tylne czujniki naro˝ne
Wykrycie przeszkody przez
tylne czujniki centralne
*: WyÊwietlanie dzia∏ania przednich
i tylnych czujników bocznych nie
b´dzie dost´pne, dopóki skano-
wanie obszarów bocznych nie
zostanie zakoƒczone.
Ekran systemu audio
W trybie interaktywnego uk∏ad wspo-
magania parkowania, wyÊwietlany jest
symbol samochodu.
W razie wykrycia przeszkody, na ekra-
nie systemu audio wyÊwietlany jest
symbol samochodu.
Uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci mo˝e zo-
staç w∏àczony lub wy∏àczony za
pomocà przycisków sterowania ze-
spo∏em wskaêników. (
S. 124)
F
E
D
C
B
A
F
E
D
C
B
A
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu383
4
W∏àczanie lub wy∏àczanie
uk∏adu wspomagania parko-
wania z czujnikami odleg∏oÊci
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 383

1Nacisnàç lub , a nast´p-
nie wybraç .
2Nacisnàç lub , wybraç
, a nast´pnie nacisnàç .
Gdy uk∏ad wspomagania parkowa-
nia z czujnikami odleg∏oÊci jest wy∏à-
czony, na wyÊwietlaczu wielofunkcyj-
nym zaÊwieca si´ lampka kontrolna
wy∏àczonego uk∏adu wspomagania
parkowania z czujnikami odleg∏oÊci.
(
S. 111) W celu ponownego w∏à-
czenia uk∏adu, nale˝y w zak∏adce
na wyÊwietlaczu wielofunkcyj-
nym wybraç i ustawiç na
w∏àczony. Je˝eli uk∏ad wspomagania
parkowania z czujnikami odleg∏oÊci
zostanie wy∏àczony, po ponownym
uruchomieniu silnika pozostanie on
nadal wy∏àczony.
3844-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
OSTRZE˚ENIE
Ârodki ostro˝noÊci podczas ko-
rzystania z uk∏adu wspomaga-
nia parkowania z czujnikami
odleg∏oÊci
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich uniemo˝liwia
bezpieczne prowadzenie samochodu
i grozi spowodowaniem wypadku.
Nie korzystaç z uk∏adu wspomaga-
nia parkowania z czujnikami odle-
g∏oÊci przy pr´dkoÊci wi´kszej ni˝
10 km/h.
Zasi´g detekcyjny czujników oraz
czas reakcji sà ograniczone. Poru-
szajàc si´ samochodem do przodu
lub do ty∏u, nale˝y sprawdziç jego
otoczenie (szczególnie z boku).
Jechaç nale˝y powoli, kontrolujàc
pr´dkoÊç za pomocà peda∏u hamul-
ca zasadniczego.
Nie mocowaç ˝adnych akcesoriów
w pobli˝u zderzaków w granicach
zasi´gu detekcyjnego czujników.
Przestrzeƒ bezpoÊrednio pod zde-
rzakiem nie jest wykrywana.
Cienkie s∏upki lub przeszkody znaj-
dujàce si´ poni˝ej czujników po
zbli˝eniu si´ do nich mogà nie zo-
staç wykryte, nawet je˝eli wczeÊniej
zosta∏y wykryte.
Czujniki boczne (w niektórych
wersjach)
W nast´pujàcych sytuacjach uk∏ad
wspomagania parkowania z czujnika-
mi odleg∏oÊci mo˝e nie dzia∏aç prawi-
d∏owo, co mo˝e doprowadziç do wy-
padku. Nale˝y jechaç ostro˝nie.
Przeszkody po bokach samochodu
mogà nie zostaç wykryte, je˝eli sa-
mochód jest prowadzony przez krót-
ki okres czasu i operacja skanowa-
nia obszaru z boku samochodu nie
zosta∏a zakoƒczona. (
S. 385)
Nawet po zakoƒczeniu skanowania
obszaru z boku samochodu prze-
szkody, takie jak inne pojazdy, ludzie
czy zwierz´ta, zbli˝ajàce si´ z boku
samochodu mogà nie zostaç wykryte.
Nawet po zakoƒczeniu skanowania
obszaru z boku samochodu prze-
szkody mogà nie zostaç wykryte,
w zale˝noÊci od sytuacji panujàcej
wokó∏ samochodu.
W tym czasie wyÊwietlanie dzia∏ania
czujników bocznych (
S. 383) chwilo-
wo zostanie wy∏àczone.
Kiedy nale˝y wy∏àczyç uk∏ad
wspomagania parkowania
z czujnikami odleg∏oÊci
W nast´pujàcych sytuacjach nale˝y
wy∏àczyç uk∏ad wspomagania parko-
wania z czujnikami odleg∏oÊci, ponie-
wa˝ mo˝e on dzia∏aç, nawet gdy nie
ma ryzyka kolizji z przeszkodà.
Gdy na zderzaku zamontowana jest
automatycznie chowana antena,
bezprzewodowa antena lub Êwiat∏a
przeciwmgielne.
Gdy przedni lub tylny zderzak zo-
sta∏y nara˝one na silne uderzenie.
Gdy zosta∏o zamontowane nieorygi-
nalne (obni˝one itp.) zawieszenie.
Gdy zamontowany jest zaczep
holowniczy.
Gdy zamontowana jest podÊwietlana
tablica rejestracyjna.
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 384

Uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci dzia∏a, gdy
Wy∏àcznik zap∏onu/przycisk rozruchu
prze∏àczony jest w stan ON.
Uk∏ad wspomagania parkowania
z czujnikami odleg∏oÊci jest w∏àczony.
Pr´dkoÊç samochodu jest mniejsza
ni˝ oko∏o 10 km/h.
Dêwignia skrzyni biegów znajduje si´
w po∏o˝eniu innym ni˝ P.
Kierownica jest obrócona o oko∏o 90°
lub wi´cej (przednie lub tylne czujniki
boczne) (w niektórych wersjach)
Funkcja ostrzegania o przeszkodach
(w niektórych wersjach)
Je˝eli z boku samochodu podczas
jazdy do przodu lub do ty∏u pojawi si´
przeszkoda, która mo˝e znaleêç si´ na
jego torze jazdy, funkcja powiadamia
kierowc´, wyÊwietlajàc odpowiednià in-
formacj´ na wyÊwietlaczu i za pomocà
sygna∏u akustycznego.
Przeszkoda
Obliczony tor jazdy samochodu
Rozpoznawanie przeszkód po bo-
kach samochodu (w niektórych
wersjach)
Przeszkody po bokach samochodu
sà wykrywane podczas jazdy poprzez
skanowanie za pomocà czujników
bocznych obszaru z boku samocho-
du. Rozpoznane przeszkody sà prze-
chowywane w pami´ci przez oko∏o
2 minuty.
Przeszkody po bokach samochodu
mogà nie zostaç wykryte, dopóki ich
skanowanie si´ nie zakoƒczy. Po prze-
∏àczeniu wy∏àcznika zap∏onu/przycisku
rozruchu w stan ON, skanowanie zo-
stanie zakoƒczone po przejechaniu
dystansu w krótkim czasie.
Gdy przeszkody, takie jak inny po-
jazd, pieszy albo zwierz´, zostanà
wykryte przez czujniki boczne, prze-
szkoda mo˝e nadal byç wykrywana,
nawet je˝eli nie znajduje si´ w obsza-
rze detekcji czujników bocznych.
B
A
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu385
4
OSTRZE˚ENIE
Podczas korzystania z uk∏adu
wspomagania parkowania
z czujnikami odleg∏oÊci
W nast´pujàcych sytuacjach, np. w wy-
niku usterki czujnika, uk∏ad mo˝e nie
dzia∏aç prawid∏owo. Nale˝y jak najszyb-
ciej zleciç sprawdzenie samochodu au-
toryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi.
Je˝eli wyÊwietlacz uk∏adu wspomaga-
nia parkowania z czujnikami odleg∏o-
Êci Êwieci si´ lub miga i rozlega si´
sygna∏ akustyczny, pomimo ˝e ˝adna
przeszkoda nie zosta∏a wykryta.
Je˝eli czujniki lub ich otoczenie
kolidujà z przeszkodà lub zosta∏y
nara˝one na silne uderzenie.
Je˝eli zderzak lub orurowanie
ochronne kolidujà z przeszkodà.
Je˝eli wyÊwietlacz uk∏adu wspomaga-
nia parkowania z czujnikami odleg∏o-
Êci Êwieci si´ lub miga i nie rozlega
si´ sygna∏ akustyczny z wyjàtkiem,
gdy sygna∏ akustyczny zosta∏ wyci-
szony.
Je˝eli wystàpi usterka wskaênika,
w pierwszej kolejnoÊci nale˝y
sprawdziç czujnik.
Je˝eli wystàpi usterka, pomimo i˝
czujnik nie jest pokryty lodem, Ênie-
giem lub b∏otem, prawdopodobnie
problem zwiàzany jest z uszkodze-
niem czujnika.
Uwagi dotyczàce mycia samo-
chodu
Nie nale˝y kierowaç silnego strumie-
nia wody lub pary w okolice czujników.
Grozi to ich uszkodzeniem.
W przypadku u˝ywania myjki ciÊnie-
niowej do mycia samochodu nie na-
le˝y rozpylaç wody bezpoÊrednio
na czujniki. Po uderzeniu silnym
strumieniem wody czujniki mogà
dzia∏aç nieprawid∏owo.
W przypadku u˝ycia pary do mycia
samochodu nie nale˝y kierowaç
êród∏a pary zbyt blisko czujników.
Czujniki poddawane dzia∏aniu pary
wodnej mogà funkcjonowaç niepra-
wid∏owo.
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 385

Je˝eli na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat „Uk∏.
wspom. parkowania niedost´pny.
WyczyÊç czuj. uk∏adu wsp. parkowa-
nia [Parking Assist Unavailable. Ple-
ase Clean Parking Assist Sensor]”
Czujniki mogà byç zabrudzone lub po-
kryte Êniegiem bàdê lodem. W takiej
sytuacji po oczyszczeniu czujników zo-
stanie przywrócona normalna praca
uk∏adu.
Równie˝ w wyniku oblodzenia czujników
w niskich temperaturach mo˝e pojawiç
si´ komunikat ostrzegawczy lub prze-
szkody mogà nie byç wykrywane. Po
usuni´ciu oblodzenia czujników zostanie
przywrócona normalna praca uk∏adu.
Uwagi dotyczàce zasi´gu detekcyj-
nego czujników
Sytuacje, które mogà wystàpiç podczas
korzystania z uk∏adu:
Zasi´g detekcyjny czujników obejmuje
jedynie okolice przedniego i tylnego
zderzaka.
W zale˝noÊci od kszta∏tu przeszkody
oraz innych czynników zasi´g detekcyj-
ny czujników mo˝e byç krótszy lub wy-
krycie przeszkody b´dzie niemo˝liwe.
Przeszkody mogà nie zostaç wykryte,
je˝eli znajdujà si´ zbyt blisko czujnika.
WyÊwietlana informacja o obiekcie
pojawia si´ z niewielkim opóênie-
niem. Nawet gdy pr´dkoÊç samocho-
du jest niewielka, istnieje ryzyko, ˝e
przeszkoda znajdzie si´ w zasi´gu
detekcyjnym czujnika wczeÊniej, ni˝
zasygnalizuje to symbol wyÊwietlany
na ekranie i rozlegnie si´ sygna∏
ostrzegawczy.
Podczas u˝ywania systemu audio,
z powodu ha∏asu panujàcego na ze-
wnàtrz samochodu lub dêwi´ku wenty-
latora w uk∏adzie klimatyzacji sygna∏
ostrzegawczy mo˝e byç trudny do us∏y-
szenia.
Sygna∏ ostrzegawczy mo˝e byç trud-
ny do us∏yszenia równie˝ z powodu
dzia∏ania innych uk∏adów.
Sytuacje, w których uk∏ad wspo-
magania parkowania z czujnikami
odleg∏oÊci mo˝e nie dzia∏aç prawi-
d∏owo
Pewne warunki otoczenia i sytuacje
mogà negatywnie wp∏ywaç na prawid∏o-
we wykrywanie przeszkód przez czujni-
ki. Wybrane przypadki wyszczególnione
sà poni˝ej.Gdy czujniki sà zabrudzone lub pokry-
te Êniegiem bàdê lodem. (Oczyszcze-
nie czujników rozwiàzuje ten problem.)
Gdy czujniki sà oblodzone. (Usuni´-
cie oblodzenia czujników rozwiàzuje
ten problem.)
W bardzo niskiej temperaturze ze-
wn´trznej, je˝eli czujniki zamarznà,
na wyÊwietlaczu mogà byç wyÊwietla-
ne nietypowe informacje lub prze-
szkody mogà nie byç wykrywane.
Gdy czujniki sà w jakikolwiek sposób
zas∏oni´te.
Gdy czujniki lub ich otoczenie sà
bardzo goràce lub bardzo zimne.
Podczas jazdy po mocno wyboistej,
pochy∏ej, ˝wirowej lub trawiastej na-
wierzchni.
Gdy w pobli˝u emitowane sà fale ul-
tradêwi´kowe, np. odg∏osy klaksonów
samochodowych, silników motocykli,
hamulców pneumatycznych du˝ych
pojazdów lub inne êród∏a ha∏asu.
Gdy w pobli˝u znajduje si´ inny pojazd
wyposa˝ony w czujniki parkowania.
Gdy czujniki zostanà zalane przez
pryskajàcà wod´ lub intensywny
deszcz.
Gdy czujniki zostanà zalane du˝à ilo-
Êcià wody, np. podczas przeje˝d˝ania
przez zalanà drog´.
Gdy samochód jest znacznie prze-
chylony.
Podczas zbli˝ania si´ do wysokiego
lub zakrzywionego kraw´˝nika.
Gdy przeszkoda znajduje si´ zbyt bli-
sko czujników.
Przeszkody które mogà byç niepra-
wid∏owo wykrywane
Mogà te˝ zdarzyç si´ przypadki, ˝e
czujniki nie wykryjà przeszkody ze
wzgl´du na jej specyficzny kszta∏t. Przy
tego rodzaju przeszkodach nale˝y za-
chowywaç szczególnà ostro˝noÊç:
Przewody, ogrodzenia, liny itp.
Przeszkody poch∏aniajàce fale dêwi´-
kowe, np. bawe∏na, Ênieg.
Przeszkody o ostrych kraw´dziach.
Niskie przeszkody.
Wysokie przeszkody z wystajàcà w kie-
runku samochodu górnà cz´Êcià.
Osoby noszàce pewien rodzaj ubrania
mogà nie zostaç wykryte.
3864-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 386

Zasi´g detekcyjny czujnikówOko∏o 100 cm
Oko∏o 150 cm
Oko∏o 60 cm
Oko∏o 115 cm (wersje z przedni-
mi i tylnymi czujnikami bocznymi)
Na ilustracji pokazane sà zasi´gi detek-
cyjne czujników. Nale˝y zwróciç uwag´,
˝e czujniki nie reagujà na przeszkody
znajdujàce si´ tu˝ przy samochodzie.
Szczegó∏owe informacje dotyczàce wy-
krywania przeszkód z boku samochodu.
(
S. 385)
Zasi´g detekcyjny czujników mo˝e si´
zmieniaç, na przyk∏ad w zale˝noÊci od
kszta∏tu przeszkody itp.
D
C
B
A
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu387
4
Ekran detekcji czujników,
odleg∏oÊç samochodu
od przeszkody
WyÊwietlacz wielofunkcyjny, wyÊwietlacz projekcyjny (w niektórych
wersjach) lub ekran systemu audio (w niektórych wersjach)
Gdy czujnik wykryje przeszkod´, na wyÊwietlaczu wielofunkcyjnym, wyÊwie-
tlaczu projekcyjnym (w niektórych wersjach) lub ekranie systemu audio
(w niektórych wersjach) wyÊwietlona zostanie przybli˝ona odleg∏oÊç.
(Gdy odleg∏oÊç stanie si´ ma∏a, symbole odleg∏oÊci mogà migaç.)
WyÊwietlanie dzia∏ania przednich i tylnych czujników bocznych nie b´dzie
dost´pne, dopóki skanowanie obszarów bocznych nie zostanie zakoƒczone.
Przybli˝ona odleg∏oÊç od przeszkody: 150 cm do 60 cm* (tylne czujniki
centralne)
*: Funkcja automatycznego wyciszania sygna∏u akustycznego jest dost´pna. (S. 389)
Przybli˝ona odleg∏oÊç od przeszkody: 100 cm do 60 cm* (przednie czuj-
niki centralne)
WyÊwietlacz wielofunkcyjny Ekran systemu audio WyÊwietlacz projekcyjny
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 387

3884-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
WyÊwietlacz wielofunkcyjny Ekran systemu audio WyÊwietlacz projekcyjny
*: Funkcja automatycznego wyciszania sygna∏u akustycznego jest dost´pna. (
S. 389)
Przybli˝ona odleg∏oÊç od przeszkody: 60 cm do 45 cm* (z wyjàtkiem
przednich i tylnych czujników bocznych)
115 cm do 70 cm* (przednie i tylne czujniki boczne)
*: Funkcja automatycznego wyciszania sygna∏u akustycznego jest dost´pna. (S. 389)
Przybli˝ona odleg∏oÊç od przeszkody: 45 cm do 30 cm* (z wyjàtkiem
przednich i tylnych czujników bocznych)
70 cm do 30 cm* (przednie i tylne czujniki boczne)
*: Funkcja automatycznego wyciszania sygna∏u akustycznego jest dost´pna. (S. 389)
Przybli˝ona odleg∏oÊç od przeszkody: 30 cm do 15 cm*1
*1: Funkcja automatycznego wyciszania sygna∏u akustycznego jest niedost´pna.
(
S. 389)
*
2: Symbole odleg∏oÊci migajà powoli.
Przybli˝ona odleg∏oÊç od przeszkody: Poni˝ej 15 cm*1
WyÊwietlacz wielofunkcyjny Ekran systemu audio WyÊwietlacz projekcyjny
WyÊwietlacz wielofunkcyjny Ekran systemu audio WyÊwietlacz projekcyjny
WyÊwietlacz wielofunkcyjny*2Ekran systemu audio*2WyÊwietlacz projekcyjny
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 388

Sygna∏y akustyczne i odleg∏oÊç
samochodu od przeszkody
Sygna∏y akustyczne sà uruchamia-
ne, gdy czujniki wykryjà przeszkody.
Wraz ze zbli˝aniem si´ do prze-
szkody cz´stotliwoÊç sygna∏ów
akustycznych zwi´ksza si´. Gdy
odleg∏oÊç samochodu od prze-
szkody wynosiç b´dzie oko∏o 30
cm, rozlegnie si´ ciàg∏y sygna∏
akustyczny.
Gdy wykryte zostanà dwie lub
wi´cej przeszkód jednoczeÊnie,
sygna∏ akustyczny b´dzie dosto-
sowany do najbli˝szej z nich. Je-
˝eli jedna lub wi´cej przeszkód
znajdujà si´ w odleg∏oÊci oko∏o
30 cm, rozlegnie si´ d∏ugi sygna∏
akustyczny, a tu˝ po nim krótkie
sygna∏y akustyczne.
Funkcja automatycznego wyci-
szania sygna∏u akustycznego:
Gdy rozlega si´ sygna∏ akustycz-
ny, a odleg∏oÊç mi´dzy samocho-
dem a przeszkodà nie zmniejsza
si´, zostaje on automatycznie
wyciszony. (Je˝eli jednak odle-
g∏oÊç mi´dzy samochodem
a przeszkodà wynosi 30 cm lub
mniej, funkcja ta nie b´dzie dzia-
∏aç.)Regulacja g∏oÊnoÊci sygna∏u
akustycznego
G∏oÊnoÊç sygna∏u akustycznego
mo˝e zostaç ustawiona na wyÊwie-
tlaczu wielofunkcyjnym. Jednocze-
Ênie regulowana b´dzie g∏oÊnoÊç
uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci i funkcji
ostrzegania o pojazdach nadje˝-
d˝ajàcych z boku (RCTA) (w niektó-
rych wersjach).
Ustawienia mo˝na zmieniç za pomo-
cà przycisków sterowania zespo∏em
wskaêników. (
S. 124)
1Nacisnàç lub , a nast´p-
nie wybraç .
2Nacisnàç lub , wybraç
, a nast´pnie przytrzymaç
wciÊni´ty .
3Ustawiç odpowiednià g∏oÊnoÊç,
a nast´pnie nacisnàç .
Ka˝de naciÊni´cie przycisku powoduje
zmian´ g∏oÊnoÊci pomi´dzy poziomem
1, 2 i 3.
Wyciszanie sygna∏u akustycz-
nego
Po wykryciu przeszkody na wyÊwie-
tlaczu wielofunkcyjnym zostanie
wyÊwietlony przycisk wyciszania sy-
gna∏u akustycznego. Aby wyciszyç
sygna∏ akustyczny, nale˝y nacisnàç
przycisk .
Jazda
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu389
4 *
1: Funkcja automatycznego wyciszania sygna∏u akustycznego jest niedost´pna.
(
S. 389)
*
2: Symbole odleg∏oÊci migajà szybko.
WyÊwietlacz wielofunkcyjny*2Ekran systemu audio*2WyÊwietlacz projekcyjny
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 389

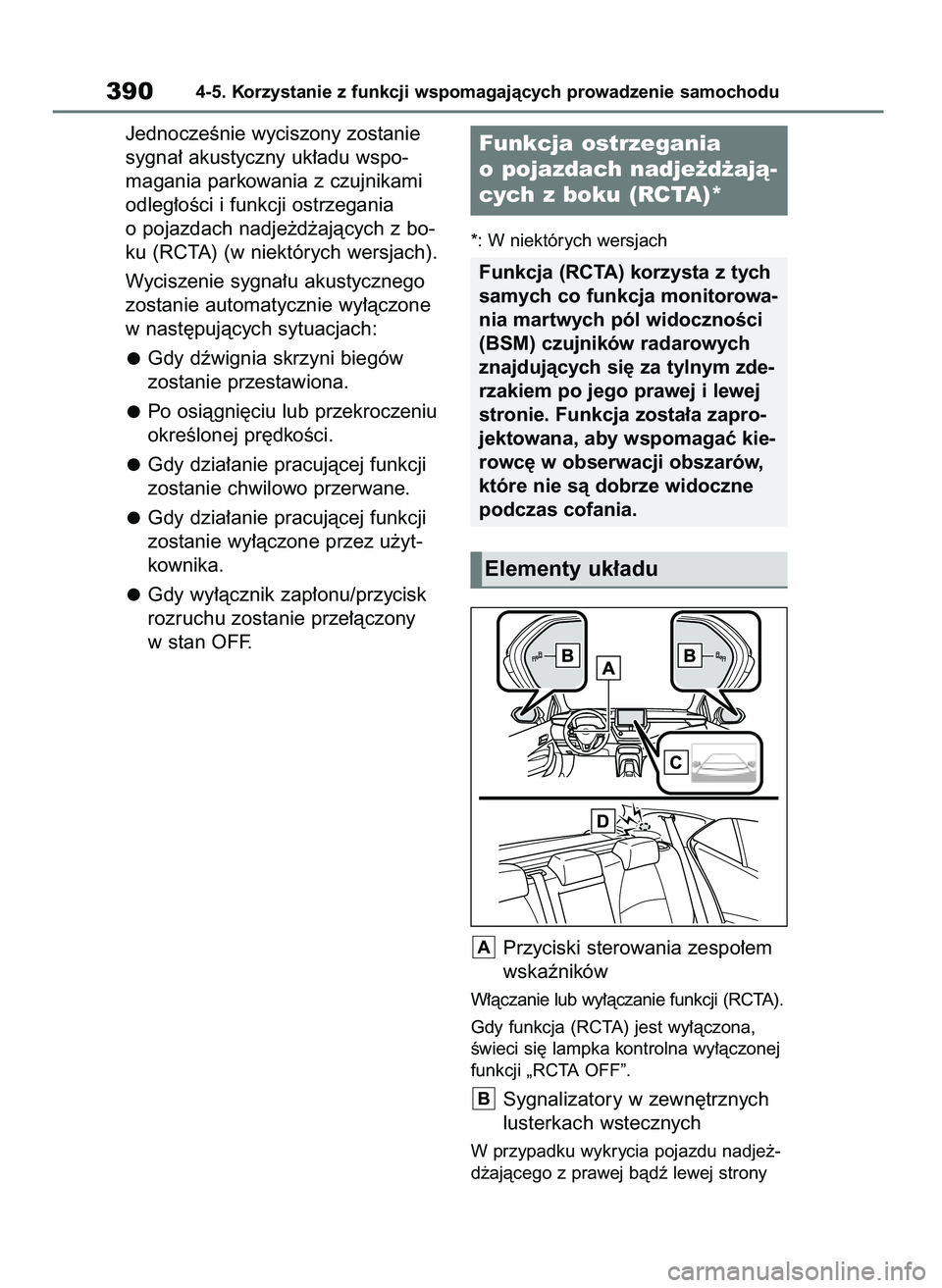

JednoczeÊnie wyciszony zostanie
sygna∏ akustyczny uk∏adu wspo-
magania parkowania z czujnikami
odleg∏oÊci i funkcji ostrzegania
o pojazdach nadje˝d˝ajàcych z bo-
ku (RCTA) (w niektórych wersjach).
Wyciszenie sygna∏u akustycznego
zostanie automatycznie wy∏àczone
w nast´pujàcych sytuacjach:
Gdy dêwignia skrzyni biegów
zostanie przestawiona.
Po osiàgni´ciu lub przekroczeniu
okreÊlonej pr´dkoÊci.
Gdy dzia∏anie pracujàcej funkcji
zostanie chwilowo przerwane.
Gdy dzia∏anie pracujàcej funkcji
zostanie wy∏àczone przez u˝yt-
kownika.
Gdy wy∏àcznik zap∏onu/przycisk
rozruchu zostanie prze∏àczony
w stan OFF.
*: W niektórych wersjach
Przyciski sterowania zespo∏em
wskaêników
W∏àczanie lub wy∏àczanie funkcji (RCTA).
Gdy funkcja (RCTA) jest wy∏àczona,
Êwieci si´ lampka kontrolna wy∏àczonej
funkcji „RCTA OFF”.
Sygnalizatory w zewn´trznych
lusterkach wstecznych
W przypadku wykrycia pojazdu nadje˝-
d˝ajàcego z prawej bàdê lewej strony
B
A
3904-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Funkcja ostrzegania
o pojazdach nadje˝d˝ajà-
cych z boku (RCTA)*
Funkcja (RCTA) korzysta z tych
samych co funkcja monitorowa-
nia martwych pól widocznoÊci
(BSM) czujników radarowych
znajdujàcych si´ za tylnym zde-
rzakiem po jego prawej i lewej
stronie. Funkcja zosta∏a zapro-
jektowana, aby wspomagaç kie-
rowc´ w obserwacji obszarów,
które nie sà dobrze widoczne
podczas cofania.
Elementy uk∏adu
55 Corolla Wagon OM12L25E 28/1/19 16:18 Page 390
