TOYOTA COROLLA HATCHBACK 2019 Manuale duso (in Italian)

121
2
COROLLA_TMUK_EL

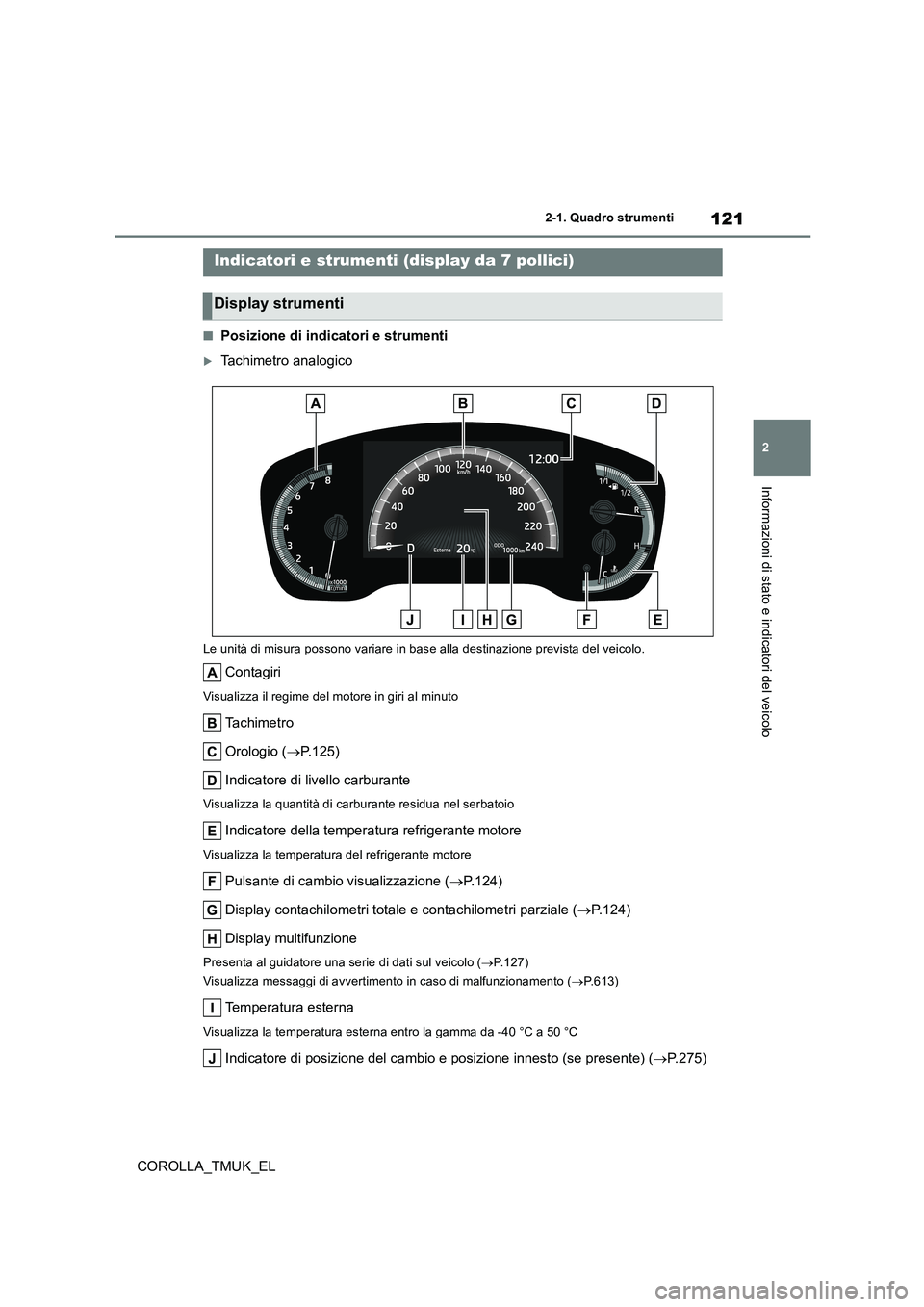

2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
■Posizione di indicatori e strumenti
Tachimetro analogico
Le unità di misura possono variare in base alla destinazione prevista del veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Orologio ( P.125)
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Pulsante di cambio visualizzazione ( P.124)
Display contachilometri totale e contachilometri parziale ( P. 1 2 4 )
Display multifunzione
Presenta al guidatore una serie di dati sul veicolo ( P.127)
Visualizza messaggi di avvertimento in caso di malfunzionamento ( P. 6 1 3 )
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40 °C a 50 °C
Indicatore di posizione del cambio e posizione innesto (se presente) (P.275)
Indicatori e strumenti (display da 7 pollici)
Display strumenti

122
COROLLA_TMUK_EL
2-1. Quadro strumenti

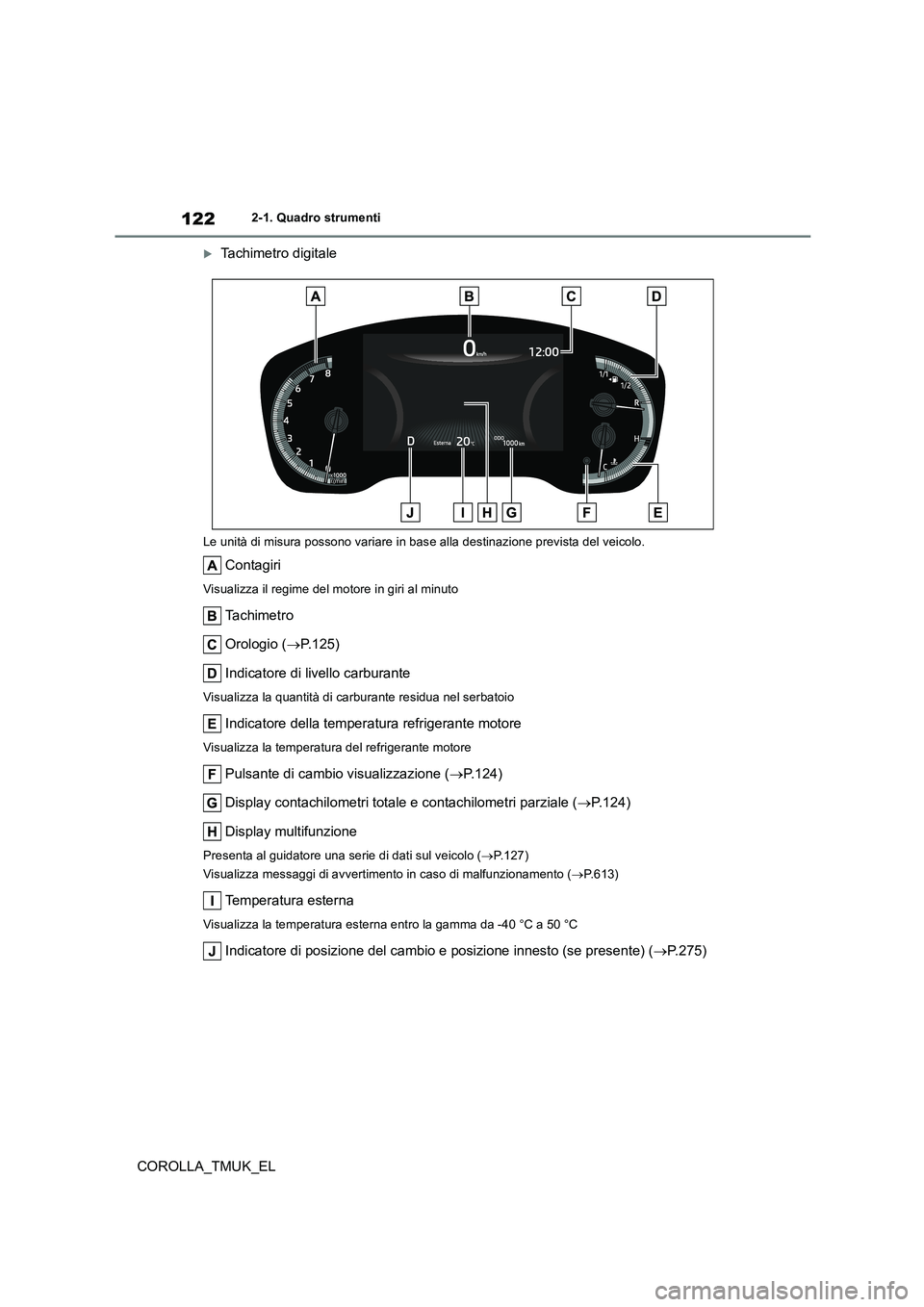

Tachimetro digitale
Le unità di misura possono variare in base alla destinazione prevista del veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Orologio ( P.125)
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Pulsante di cambio visualizzazione ( P.124)
Display contachilometri totale e contachilometri parziale ( P. 1 2 4 )
Display multifunzione
Presenta al guidatore una serie di dati sul veicolo ( P.127)
Visualizza messaggi di avvertimento in caso di malfunzionamento ( P. 6 1 3 )
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40 °C a 50 °C
Indicatore di posizione del cambio e posizione innesto (se presente) (P.275)

123
2
COROLLA_TMUK_EL
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo

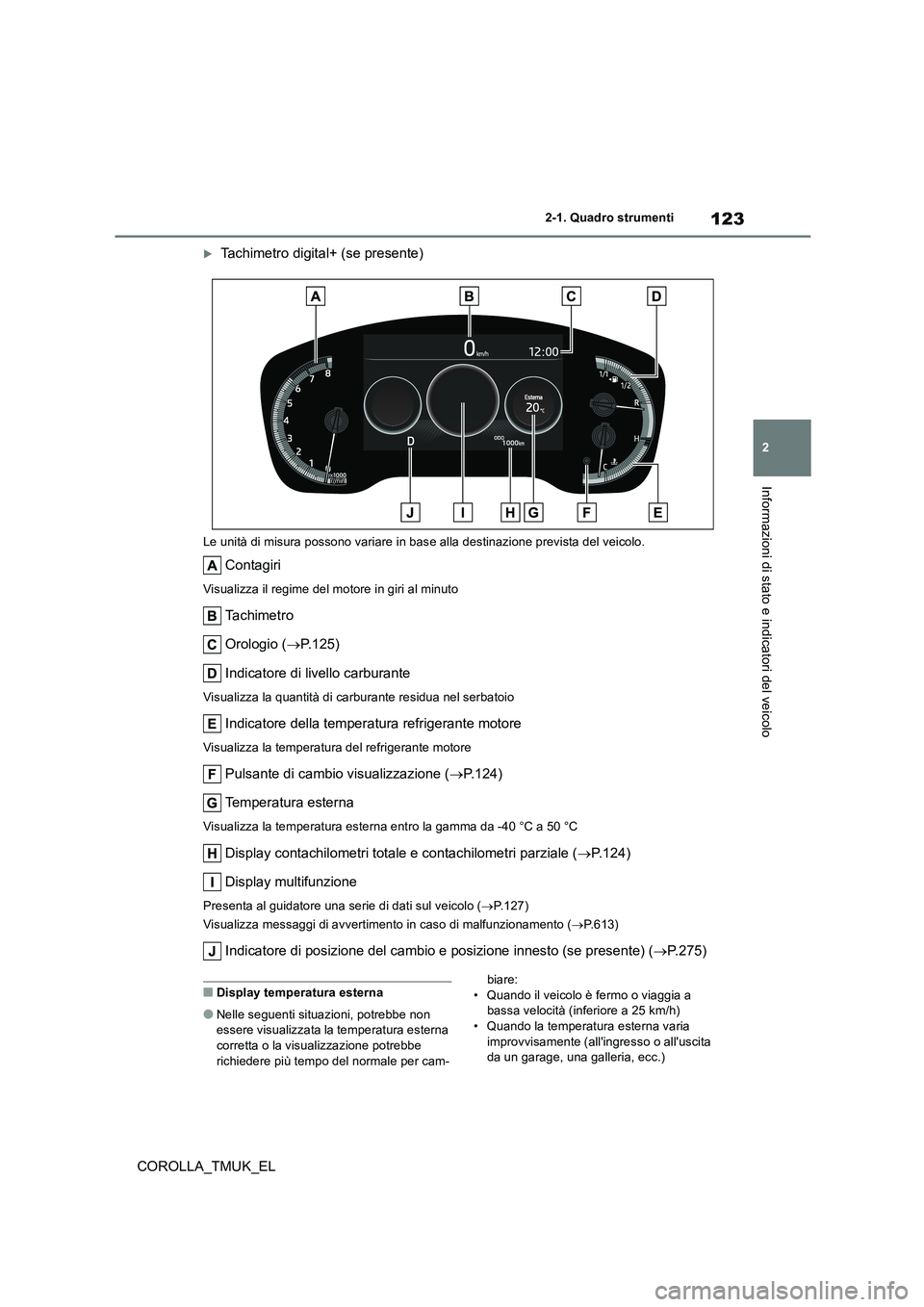

Tachimetro digital+ (se presente)
Le unità di misura possono variare in base alla destinazione prevista del veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Orologio ( P.125)
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Pulsante di cambio visualizzazione ( P.124)
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40 °C a 50 °C
Display contachilometri totale e contachilometri parziale ( P. 1 2 4 )
Display multifunzione
Presenta al guidatore una serie di dati sul veicolo ( P.127)
Visualizza messaggi di avvertimento in caso di malfunzionamento ( P. 6 1 3 )
Indicatore di posizione del cambio e posizione innesto (se presente) (P.275)
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare:
• Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 25 km/h)• Quando la temperatura esterna varia
improvvisamente (all'ingresso o all'uscita da un garage, una galleria, ecc.)

124
COROLLA_TMUK_EL
2-1. Quadro strumenti

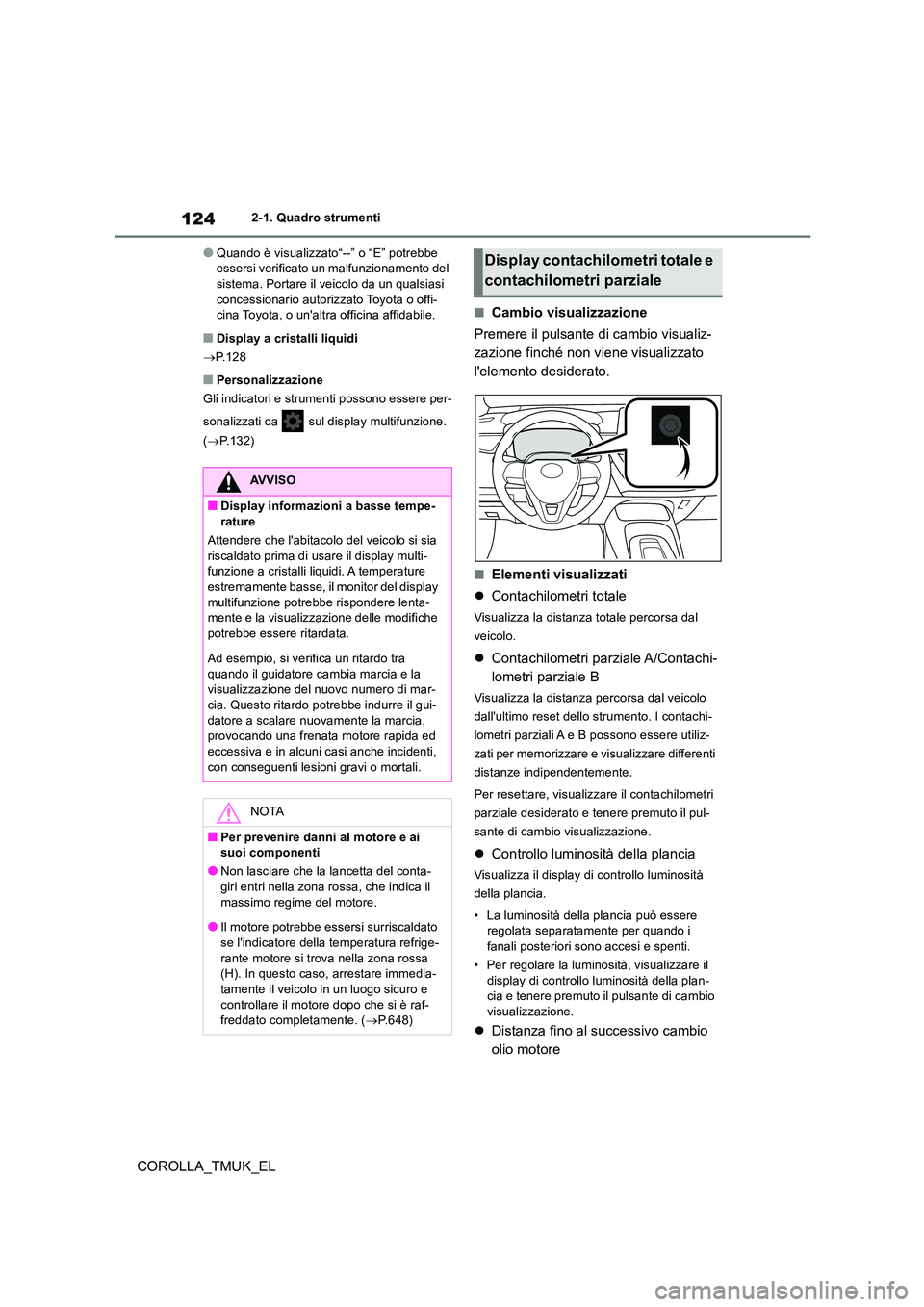

●Quando è visualizzato“--” o “E” potrebbe essersi verificato un malfunzionamento del sistema. Portare il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
■Display a cristalli liquidi
 P.128
■Personalizzazione
Gli indicatori e strumenti possono essere per-
sonalizzati da sul display multifunzione.
( P. 1 3 2 )
■Cambio visualizzazione
Premere il pulsante di cambio visualiz-
zazione finché non viene visualizzato
l'elemento desiderato.
■Elementi visualizzati
 Contachilometri totale
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanza percorsa dal veicolo
dall'ultimo reset dello strumento. I contachi-
lometri parziali A e B possono essere utiliz-
zati per memorizzare e visualizzare differenti
distanze indipendentemente.
Per resettare, visualizzare il contachilometri
parziale desiderato e tenere premuto il pul-
sante di cambio visualizzazione.
 Controllo luminosità della plancia
Visualizza il display di controllo luminosità
della plancia.
• La luminosità della plancia può essere regolata separatamente per quando i fanali posteriori sono accesi e spenti.
• Per regolare la luminosità, visualizzare il
display di controllo luminosità della plan- cia e tenere premuto il pulsante di cambio visualizzazione.
 Distanza fino al successivo cambio
olio motore
AVVISO
■Display informazioni a basse tempe-
rature
Attendere che l'abitacolo del veicolo si sia riscaldato prima di usare il display multi-funzione a cristalli liquidi. A temperature
estremamente basse, il monitor del display multifunzione potrebbe rispondere lenta-mente e la visualizzazione delle modifiche
potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra
quando il guidatore cambia marcia e la visualizzazione del nuovo numero di mar-cia. Questo ritardo potrebbe indurre il gui-
datore a scalare nuovamente la marcia, provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti,
con conseguenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai suoi componenti
●Non lasciare che la lancetta del conta-
giri entri nella zona rossa, che indica il massimo regime del motore.
●Il motore potrebbe essersi surriscaldato
se l'indicatore della temperatura refrige- rante motore si trova nella zona rossa (H). In questo caso, arrestare immedia-
tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-freddato completamente. ( P. 6 4 8 )
Display contachilometri totale e
contachilometri parziale

125
2
COROLLA_TMUK_EL
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
Visualizza la distanza che può essere per-
corsa dal veicolo prim a che sia necessario
un cambio olio.
La distanza fino al successivo cambio olio
motore viene visualizzata anche nelle situa-
zioni seguenti:
• Quando l'interruttore motore viene portato su ON.
• Quando viene visualizzato un messaggio
di avvertimento che indica che la manu- tenzione dell'olio deve essere eseguita subito o è necessaria.
• Reset: P.558
■Regolazione dei minuti su “00”
1 Premere o per selezionare
sul display multifunzione.
2 Premere o per selezionare
“Orologio :00”.
Premere per impostare l'orologio
sull'inizio dell'ora più vicina.
ad es.
Da 01:00 a 01:29  01:00
Da 01:30 a 01:59  02:00
■Cambio dell'orologio
1 Premere o per selezionare
sul display multifunzione.
2 Premere o per selezionare
“Orologio :00”.
3 Premere e tenere premuto .
4 Premere o per selezionare
la voce da modificare.
5 Premere o per modificare
l'impostazione.
È possibile modificare gli elementi
seguenti:
 Formato 12 ore/24 ore
 Ora
 Minuto
■Regolazione dell'orologio
Gli orologi negli elementi seguenti pos-
sono essere regolati dallo schermo
dell'impianto audio.
 Display multifunzione
 Schermo impianto audio
■Impostazione della regolazione
automatica dell'orologio mediante
GPS
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Regolazione automa-
tica mediante GPS” per attivarlo.
■Regolazione manuale dell'orolo-
gio
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
Regolazione dell'orologio (vei-
coli senza sistema di naviga-
zione/multimediale)
Regolazione dell'orologio (vei-
coli con sistema di naviga-
zione/multimediale)

126
COROLLA_TMUK_EL
2-1. Quadro strumenti

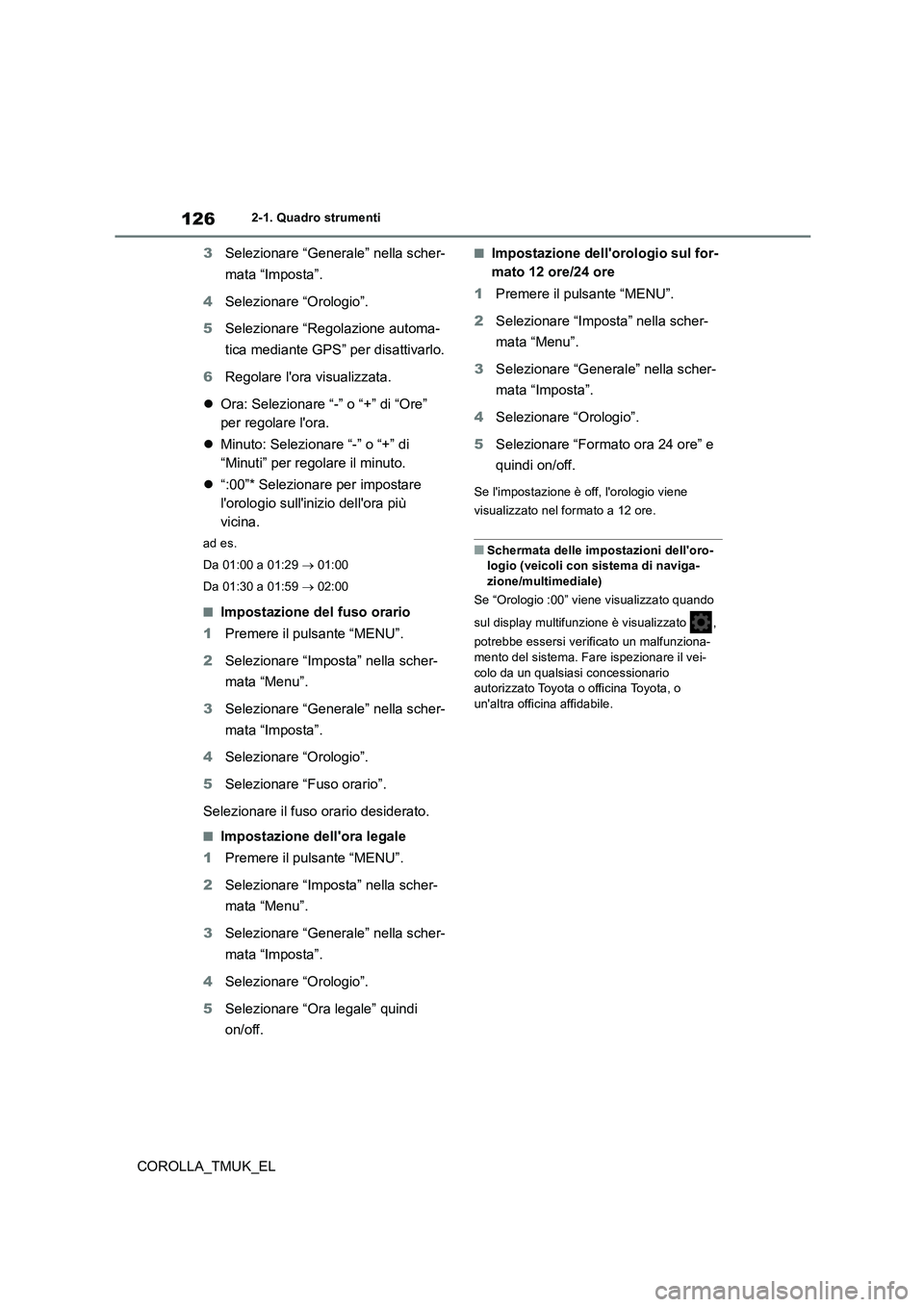

3Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Regolazione automa-
tica mediante GPS” per disattivarlo.
6 Regolare l'ora visualizzata.
 Ora: Selezionare “-” o “+” di “Ore”
per regolare l'ora.
 Minuto: Selezionare “-” o “+” di
“Minuti” per regolare il minuto.
 “:00”* Selezionare per impostare
l'orologio sull'inizio dell'ora più
vicina.
ad es.
Da 01:00 a 01:29  01:00
Da 01:30 a 01:59  02:00
■Impostazione del fuso orario
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Fuso orario”.
Selezionare il fuso orario desiderato.
■Impostazione dell'ora legale
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Ora legale” quindi
on/off.
■Impostazione dell'orologio sul for-
mato 12 ore/24 ore
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Formato ora 24 ore” e
quindi on/off.
Se l'impostazione è off, l'orologio viene
visualizzato nel formato a 12 ore.
■Schermata delle impostazioni dell'oro- logio (veicoli con sistema di naviga-zione/multimediale)
Se “Orologio :00” viene visualizzato quando
sul display multifunzione è visualizzato ,
potrebbe essersi verificato un malfunziona-
mento del sistema. Fare ispezionare il vei- colo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.

127
2
COROLLA_TMUK_EL
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo

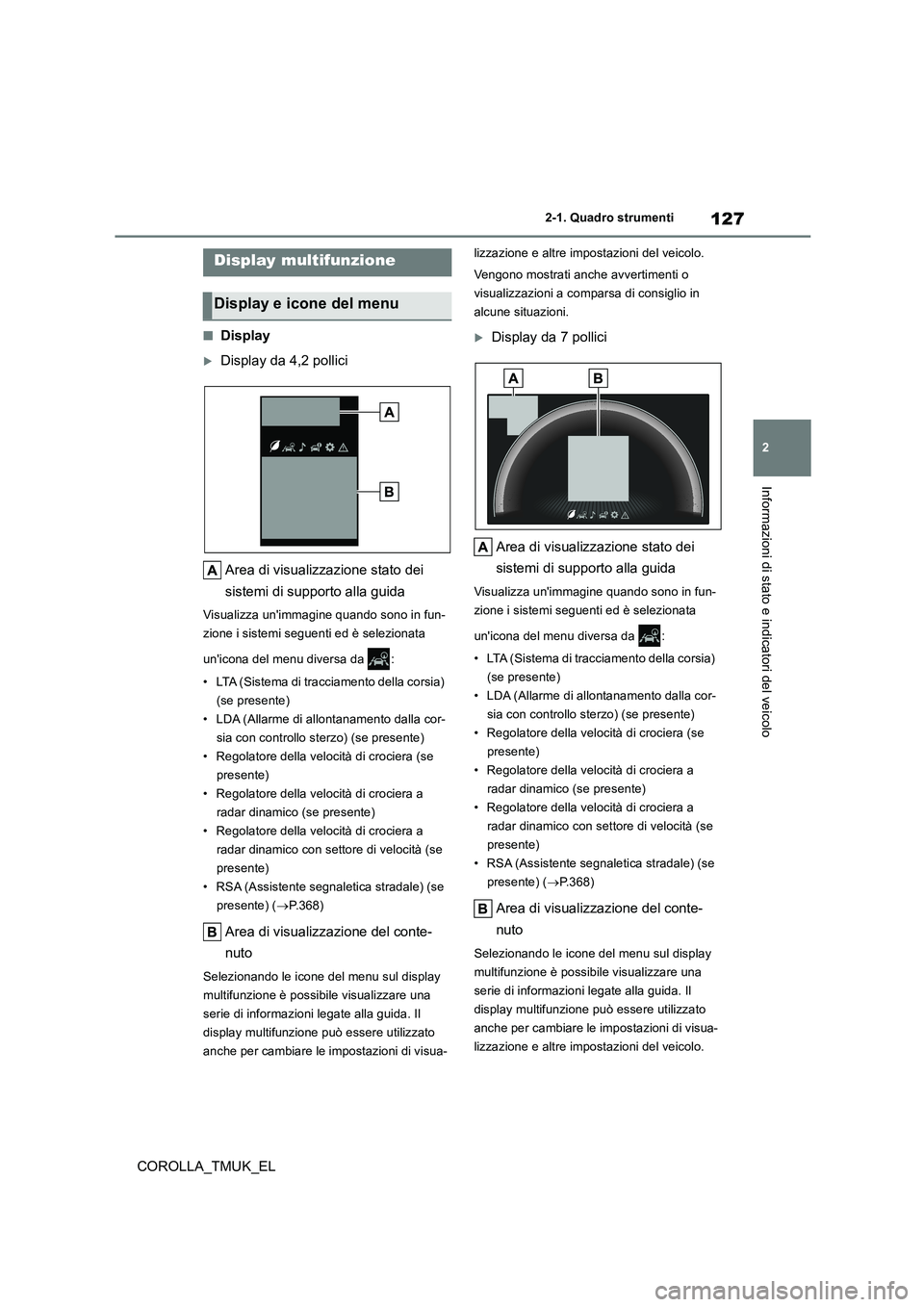

■Display
Display da 4,2 pollici
Area di visualizzazione stato dei
sistemi di supporto alla guida
Visualizza un'immagine quando sono in fun-
zione i sistemi seguenti ed è selezionata
un'icona del menu diversa da :
• LTA (Sistema di tracciamento della corsia)
(se presente)
• LDA (Allarme di allontanamento dalla cor-
sia con controllo sterzo) (se presente)
• Regolatore della velocità di crociera (se
presente)
• Regolatore della velocità di crociera a
radar dinamico (se presente)
• Regolatore della velocità di crociera a
radar dinamico con settore di velocità (se
presente)
• RSA (Assistente segnaletica stradale) (se
presente) ( P.368)
Area di visualizzazione del conte-
nuto
Selezionando le icone del menu sul display
multifunzione è possibile visualizzare una
serie di informazioni legate alla guida. Il
display multifunzione può essere utilizzato
anche per cambiare le impostazioni di visua-
lizzazione e altre impostazioni del veicolo.
Vengono mostrati anche avvertimenti o
visualizzazioni a comparsa di consiglio in
alcune situazioni.
Display da 7 pollici
Area di visualizzazione stato dei
sistemi di supporto alla guida
Visualizza un'immagine quando sono in fun-
zione i sistemi seguenti ed è selezionata
un'icona del menu diversa da :
• LTA (Sistema di tracciamento della corsia)
(se presente)
• LDA (Allarme di allontanamento dalla cor-
sia con controllo sterzo) (se presente)
• Regolatore della velocità di crociera (se
presente)
• Regolatore della velocità di crociera a
radar dinamico (se presente)
• Regolatore della velocità di crociera a
radar dinamico con settore di velocità (se
presente)
• RSA (Assistente segn aletica stradale) (se
presente) ( P.368)
Area di visualizzazione del conte-
nuto
Selezionando le icone del menu sul display
multifunzione è possibile visualizzare una
serie di informazioni legate alla guida. Il
display multifunzione può essere utilizzato
anche per cambiare le impostazioni di visua-
lizzazione e altre impostazioni del veicolo.
Display multifunzione
Display e icone del menu

128
COROLLA_TMUK_EL
2-1. Quadro strumenti
Vengono mostrati anche avvertimenti o
visualizzazioni a comparsa di consiglio in
alcune situazioni.
■Icone del menu
Le icone del menu vengono visualiz-
zate premendo l'interruttore di controllo
strumenti o .
■Display a cristalli liquidi
Potrebbero apparire punti piccoli o punti chiari sul display. Il fenomeno è caratteristico
dei display a cristalli liquidi e il display può continuare a essere utilizzato senza alcun problema.
Il display multifunzione viene azionato
tramite gli interruttori di controllo stru-
menti.
/ : Per selezionare le icone
del menu
/ : Per cambiare il contenuto
visualizzato, scorrere la schermata
verso l'alto/il basso e spostare il cur-
sore verso l'alto/il basso
Premere: Per immettere/impostare
Premere e tenere premuto: Per
resettare/visualizzare gli elementi
personalizzabili
Ritorna alla schermata precedente
Visualizzazione invio/ricezione e
storico chiamate
Legato al sistema vivavoce, viene visualiz-
zato l’invio o la ricezione di una chiamata
Per informazioni dettagliate sul sistema viva-
voce, fare riferimento al manuale “Manuale
utente sistema di Navigazione e multime-
diale”.
Visualizzazione delle informa-
zioni di guida ( P.129)
Visualizzazione delle informa-
zioni dei sistemi di supporto alla
guida (se presente) ( P.131)
Display collegato all'impianto
audio (se presente) ( P.131)
Visualizzazione delle informa-
zioni sul veicolo ( P.131)
Visualizzazione delle imposta-
zioni ( P.132)
Visualizzazione messaggio di
avvertimento ( P.613)
AVVISO
■Precauzione per l'uso durante la guida
●Quando si aziona il display multifun-
zione durante la guida, prestare partico- lare attenzione alla sicurezza dell'area attorno al veicolo.
●Non guardare continuamente il display multifunzione durante la guida, in quanto è possibile non vedere pedoni,
oggetti sulla strada, ecc. davanti al vei- colo.
■Display informazioni a basse tempe-rature
 P.118, 124
Variazione del display stru-
menti

129
2
COROLLA_TMUK_EL
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
■Elementi visualizzati
 Visualizzazione del tachimetro/Auto-
nomia (display da 4,2 pollici)
 Risparmio di carburante
 Spia Eco Driving/Autonomia (se pre-
sente)
■Visualizzazione del tachime-
tro/Autonomia (display da 4,2 pol-
lici)
 Visualizzazione del tachimetro
 Autonomia
Visualizza l'autonomia con il carburante
rimanente. Utilizzare i valori visualizzati solo
come riferimento.
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per-
tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore motore in posizione off. Se si
effettua il rifornimento di carburante senza
aver portato l'interruttore motore in posizione
off, il display potrebbe non essere aggior-
nato.
■Risparmio di carburante
Utilizzare i valori visualizzati solo come riferi-
mento.
Ad eccezione del tachimetro digital+
Risparmio medio di carburante
(dopo il reset)
Per resettare la visualizzazione del risparmio
medio di carburante, premere e tenere pre-
muto l'interruttore di controllo strumenti
.
Consumo attuale di carburante
Visualizza il consumo attuale di carburante.
Autonomia
Visualizza l'autonomia con il carburante
rimanente.
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per-
tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore motore in posizione off. Se si
effettua il rifornimento di carburante senza
aver portato l'interruttore motore in posizione
off, il display potrebbe non essere aggior-
nato.
Contenuto delle informazioni di
guida

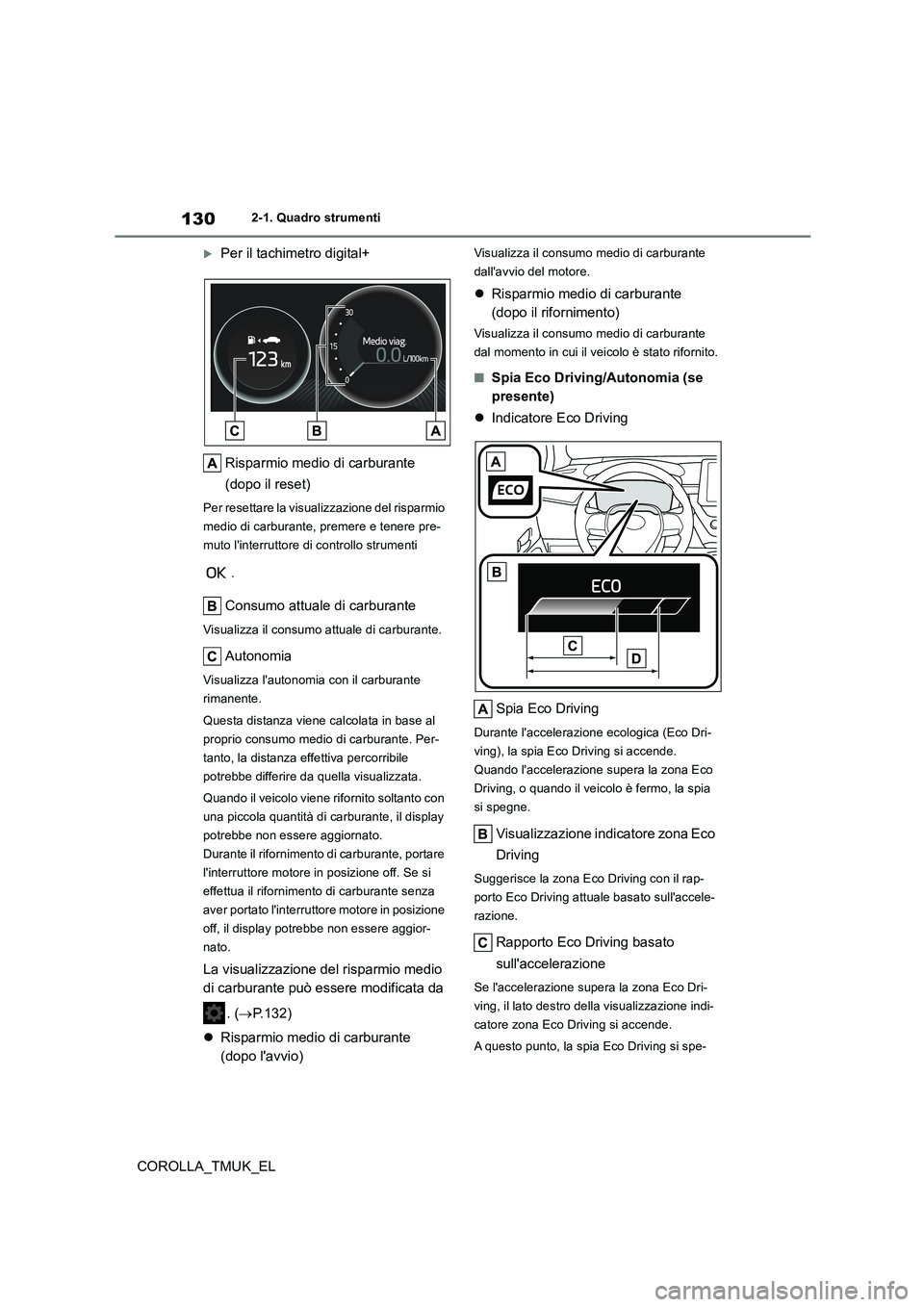

130
COROLLA_TMUK_EL
2-1. Quadro strumenti
Per il tachimetro digital+
Risparmio medio di carburante
(dopo il reset)
Per resettare la visualizzazione del risparmio
medio di carburante, premere e tenere pre-
muto l'interruttore di controllo strumenti
.
Consumo attuale di carburante
Visualizza il consumo attuale di carburante.
Autonomia
Visualizza l'autonomia con il carburante
rimanente.
Questa distanza viene calcolata in base al
proprio consumo medio di carburante. Per-
tanto, la distanza effettiva percorribile
potrebbe differire da quella visualizzata.
Quando il veicolo viene rifornito soltanto con
una piccola quantità di carburante, il display
potrebbe non essere aggiornato.
Durante il rifornimento di carburante, portare
l'interruttore motore in posizione off. Se si
effettua il rifornimento di carburante senza
aver portato l'interruttore motore in posizione
off, il display potrebbe non essere aggior-
nato.
La visualizzazione del risparmio medio
di carburante può essere modificata da
. ( P.132)
 Risparmio medio di carburante
(dopo l'avvio)
Visualizza il consumo medio di carburante
dall'avvio del motore.
 Risparmio medio di carburante
(dopo il rifornimento)
Visualizza il consumo medio di carburante
dal momento in cui il veicolo è stato rifornito.
■Spia Eco Driving/Autonomia (se
presente)
 Indicatore Eco Driving
Spia Eco Driving
Durante l'accelerazione ecologica (Eco Dri-
ving), la spia Eco Driving si accende.
Quando l'accelerazione supera la zona Eco
Driving, o quando il veicolo è fermo, la spia
si spegne.
Visualizzazione indicatore zona Eco
Driving
Suggerisce la zona Eco Driving con il rap-
porto Eco Driving attuale basato sull'accele-
razione.
Rapporto Eco Driving basato
sull'accelerazione
Se l'accelerazione supera la zona Eco Dri-
ving, il lato destro della visualizzazione indi-
catore zona Eco Driving si accende.
A questo punto, la spia Eco Driving si spe-
