TOYOTA COROLLA HATCHBACK 2020 Betriebsanleitungen (in German)

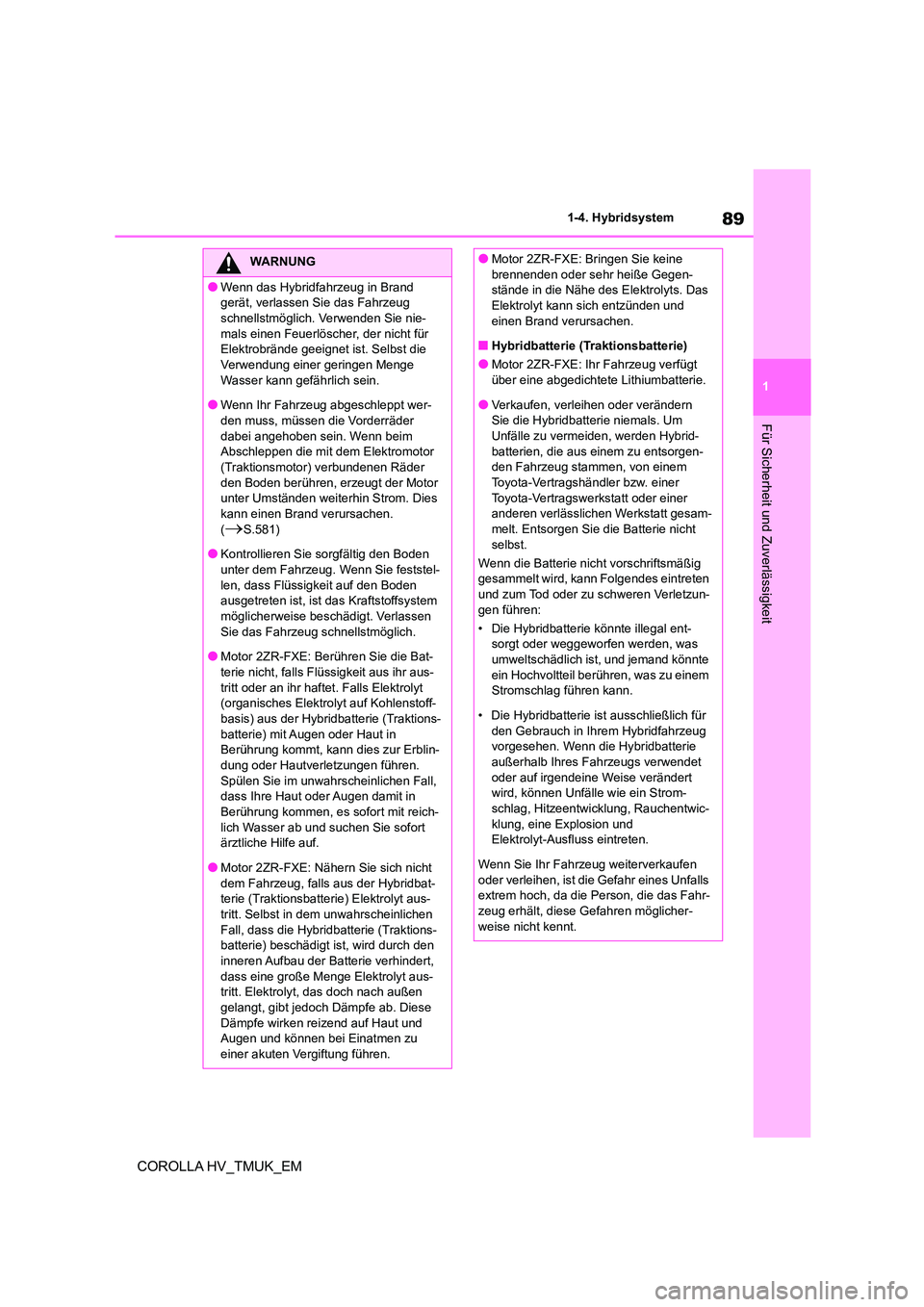

89
1
1-4. Hybridsystem
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
WARNUNG
●Wenn das Hybridfahrzeug in Brand
gerät, verlassen Sie das Fahrzeug
schnellstmöglich. Verwenden Sie nie- mals einen Feuerlöscher, der nicht für
Elektrobrände geeignet ist. Selbst die
Verwendung einer geringen Menge Wasser kann gefährlich sein.
●Wenn Ihr Fahrzeug abgeschleppt wer-
den muss, müssen die Vorderräder dabei angehoben sein. Wenn beim
Abschleppen die mit dem Elektromotor
(Traktionsmotor) verbundenen Räder den Boden berühren, erzeugt der Motor
unter Umständen weiterhin Strom. Dies
kann einen Brand verursachen. (S.581)
●Kontrollieren Sie sorgfältig den Boden
unter dem Fahrzeug. Wenn Sie feststel- len, dass Flüssigkeit auf den Boden
ausgetreten ist, ist das Kraftstoffsystem
möglicherweise beschädigt. Verlassen Sie das Fahrzeug schnellstmöglich.
●Motor 2ZR-FXE: Berühren Sie die Bat-
terie nicht, falls Flüssigkeit aus ihr aus- tritt oder an ihr haftet. Falls Elektrolyt
(organisches Elektrolyt auf Kohlenstoff-
basis) aus der Hybri dbatterie (Traktions-
batterie) mit Augen oder Haut in Berührung kommt, kann dies zur Erblin-
dung oder Hautverletzungen führen.
Spülen Sie im unwahrscheinlichen Fall, dass Ihre Haut oder Augen damit in
Berührung kommen, es sofort mit reich-
lich Wasser ab und suchen Sie sofort ärztliche Hilfe auf.
●Motor 2ZR-FXE: Nähern Sie sich nicht
dem Fahrzeug, falls aus der Hybridbat- terie (Traktionsbatterie) Elektrolyt aus-
tritt. Selbst in dem unwahrscheinlichen
Fall, dass die Hybridbatterie (Traktions- batterie) beschädigt ist, wird durch den
inneren Aufbau der Batterie verhindert,
dass eine große Menge Elektrolyt aus- tritt. Elektrolyt, das doch nach außen
gelangt, gibt jedoch Dämpfe ab. Diese
Dämpfe wirken reizend auf Haut und Augen und können bei Einatmen zu
einer akuten Vergiftung führen.
●Motor 2ZR-FXE: Bringen Sie keine
brennenden oder sehr heiße Gegen-
stände in die Nähe des Elektrolyts. Das Elektrolyt kann sich entzünden und
einen Brand verursachen.
■Hybridbatterie (Traktionsbatterie)
●Motor 2ZR-FXE: Ihr Fahrzeug verfügt über eine abgedichtete Lithiumbatterie.
●Verkaufen, verleihen oder verändern
Sie die Hybridbatterie niemals. Um
Unfälle zu vermeiden, werden Hybrid- batterien, die aus einem zu entsorgen-
den Fahrzeug stammen, von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt gesam-
melt. Entsorgen Sie die Batterie nicht selbst.
Wenn die Batterie nicht vorschriftsmäßig
gesammelt wird, kann Folgendes eintreten
und zum Tod oder zu schweren Verletzun- gen führen:
• Die Hybridbatterie könnte illegal ent-
sorgt oder weggeworfen werden, was
umweltschädlich ist, und jemand könnte ein Hochvoltteil berühren, was zu einem
Stromschlag führen kann.
• Die Hybridbatterie ist ausschließlich für den Gebrauch in Ihrem Hybridfahrzeug
vorgesehen. Wenn die Hybridbatterie
außerhalb Ihres Fahrzeugs verwendet oder auf irgendeine Weise verändert
wird, können Unfälle wie ein Strom-
schlag, Hitzeentwicklung, Rauchentwic- klung, eine Explosion und
Elektrolyt-Ausfluss eintreten.
Wenn Sie Ihr Fahrzeug weiterverkaufen oder verleihen, ist die Gefahr eines Unfalls
extrem hoch, da die Person, die das Fahr-
zeug erhält, diese Gefahren möglicher- weise nicht kennt.

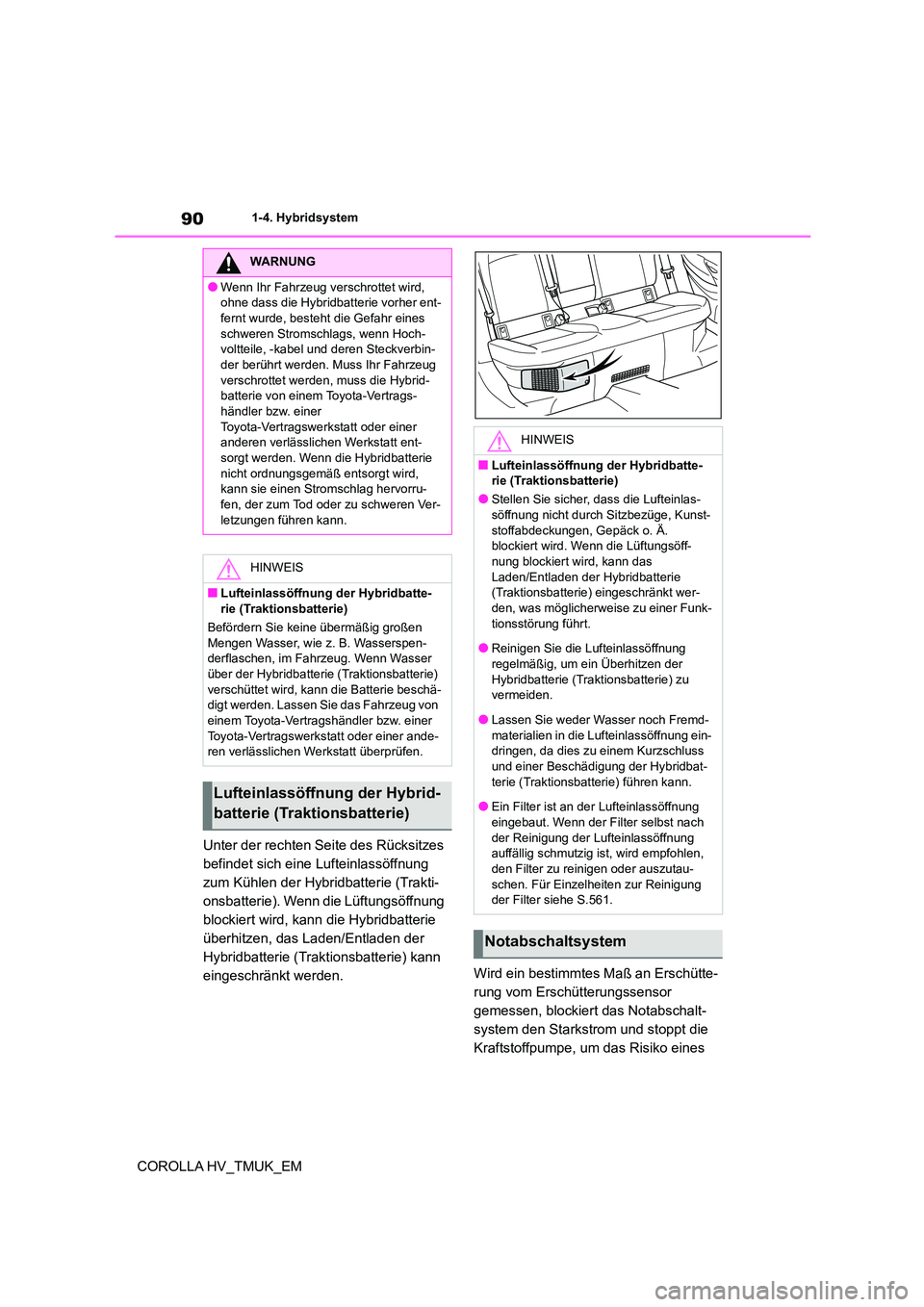

901-4. Hybridsystem
COROLLA HV_TMUK_EM
Unter der rechten Se ite des Rücksitzes
befindet sich eine Lufteinlassöffnung
zum Kühlen der Hybridbatterie (Trakti-
onsbatterie). Wenn die Lüftungsöffnung
blockiert wird, kann die Hybridbatterie
überhitzen, das Laden/Entladen der
Hybridbatterie (Traktionsbatterie) kann
eingeschränkt werden. Wird ein bestimmtes Maß an Erschütte-
rung vom Erschütterungssensor
gemessen, blockiert das Notabschalt-
system den Starkstro m und stoppt die
Kraftstoffpumpe, um das Risiko eines
WARNUNG
●Wenn Ihr Fahrzeug verschrottet wird,
ohne dass die Hybridbatterie vorher ent-
fernt wurde, besteht die Gefahr eines schweren Stromschlags, wenn Hoch-
voltteile, -kabel und deren Steckverbin-
der berührt werden. Muss Ihr Fahrzeug verschrottet werden, muss die Hybrid-
batterie von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt ent-
sorgt werden. Wenn die Hybridbatterie nicht ordnungsgemäß entsorgt wird,
kann sie einen Stromschlag hervorru-
fen, der zum Tod oder zu schweren Ver- letzungen führen kann.
HINWEIS
■Lufteinlassöffnung der Hybridbatte-rie (Traktionsbatterie)
Befördern Sie keine übermäßig großen
Mengen Wasser, wie z. B. Wasserspen-
derflaschen, im Fahrzeug. Wenn Wasser über der Hybridbatterie (Traktionsbatterie)
verschüttet wird, kann die Batterie beschä-
digt werden. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt überprüfen.
Lufteinlassöffnung der Hybrid-
batterie (Traktionsbatterie)
HINWEIS
■Lufteinlassöffnung der Hybridbatte-
rie (Traktionsbatterie)
●Stellen Sie sicher, dass die Lufteinlas-
söffnung nicht durch Sitzbezüge, Kunst- stoffabdeckungen, Gepäck o. Ä.
blockiert wird. Wenn die Lüftungsöff-
nung blockiert wird, kann das Laden/Entladen der Hybridbatterie
(Traktionsbatterie) eingeschränkt wer-
den, was möglicherweise zu einer Funk- tionsstörung führt.
●Reinigen Sie die Lufteinlassöffnung
regelmäßig, um ein Überhitzen der Hybridbatterie (Traktionsbatterie) zu
vermeiden.
●Lassen Sie weder Wasser noch Fremd- materialien in die Lufteinlassöffnung ein-
dringen, da dies zu einem Kurzschluss
und einer Beschädigung der Hybridbat- terie (Traktionsbatterie) führen kann.
●Ein Filter ist an der Lufteinlassöffnung
eingebaut. Wenn der Filter selbst nach
der Reinigung der Lufteinlassöffnung auffällig schmutzig ist, wird empfohlen,
den Filter zu reinigen oder auszutau-
schen. Für Einzelheiten zur Reinigung der Filter siehe S.561.
Notabschaltsystem

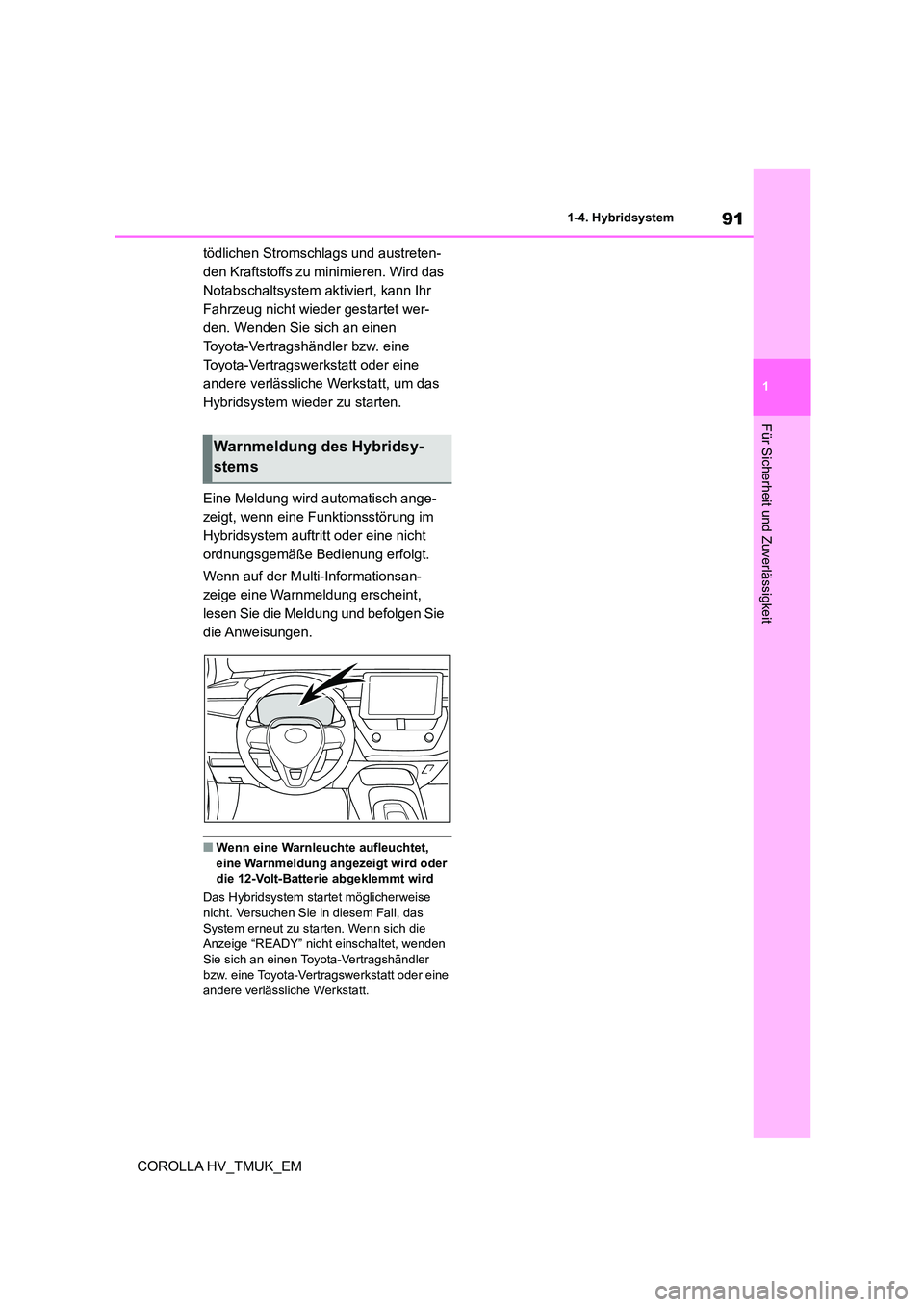

91
1
1-4. Hybridsystem
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM
tödlichen Stromschlags und austreten-
den Kraftstoffs zu minimieren. Wird das
Notabschaltsystem ak tiviert, kann Ihr
Fahrzeug nicht wieder gestartet wer-
den. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt, um das
Hybridsystem wieder zu starten.
Eine Meldung wird automatisch ange-
zeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht
ordnungsgemäße Bedienung erfolgt.
Wenn auf der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen Sie
die Anweisungen.
■Wenn eine Warnleuchte aufleuchtet,
eine Warnmeldung angezeigt wird oder die 12-Volt-Batterie abgeklemmt wird
Das Hybridsystem startet möglicherweise
nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn sich die Anzeige “READY” nicht einschaltet, wenden
Sie sich an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Warnmeldung des Hybridsy-
stems

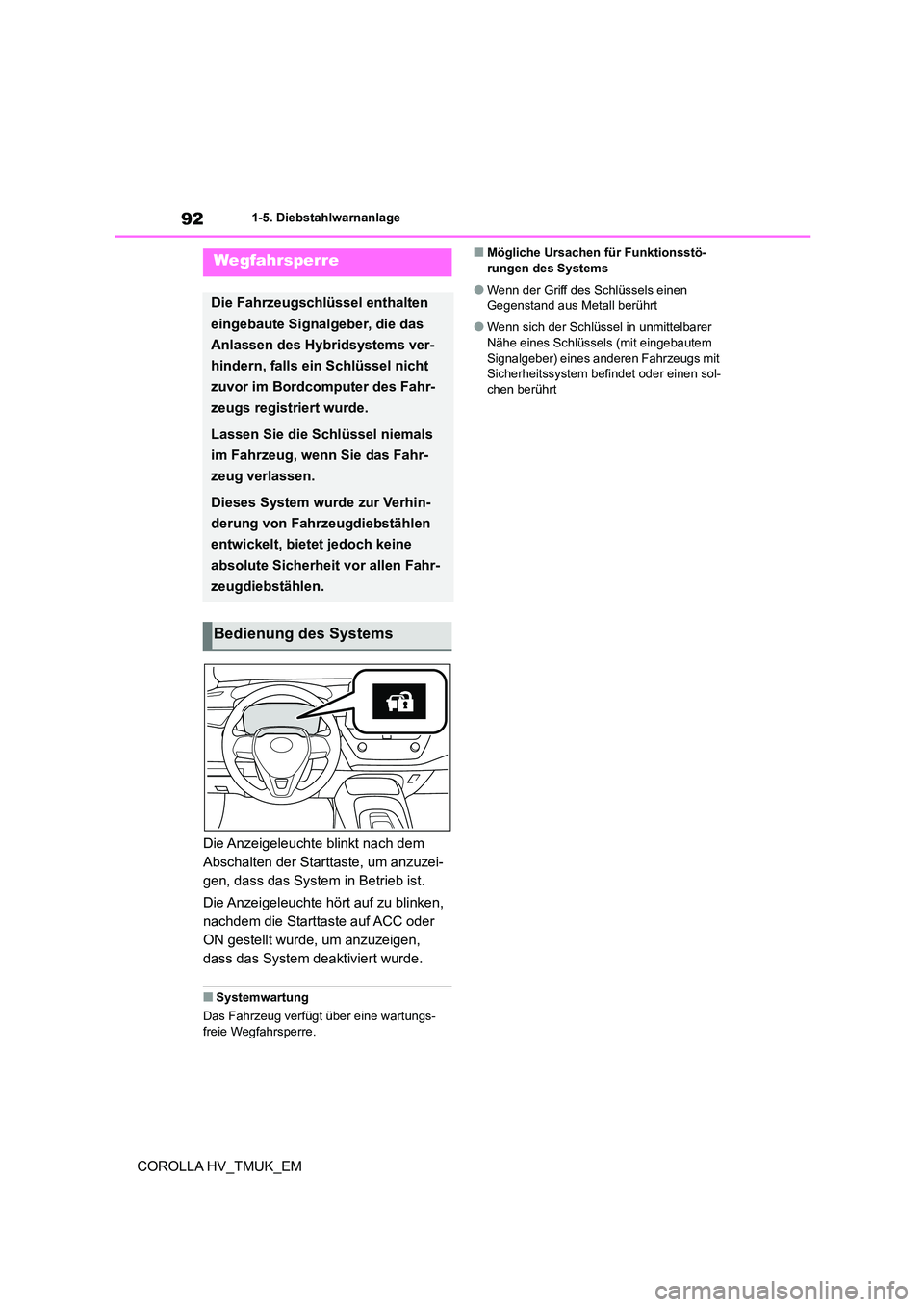

921-5. Diebstahlwarnanlage
COROLLA HV_TMUK_EM
1-5.Diebstahlwarnanlage
Die Anzeigeleuchte blinkt nach dem
Abschalten der Starttaste, um anzuzei-
gen, dass das System in Betrieb ist.
Die Anzeigeleuchte hört auf zu blinken,
nachdem die Starttaste auf ACC oder
ON gestellt wurde, um anzuzeigen,
dass das System deaktiviert wurde.
■Systemwartung
Das Fahrzeug verfügt über eine wartungs-
freie Wegfahrsperre.
■Mögliche Ursachen für Funktionsstö- rungen des Systems
●Wenn der Griff des Schlüssels einen Gegenstand aus Metall berührt
●Wenn sich der Schlüssel in unmittelbarer Nähe eines Schlüssels (mit eingebautem
Signalgeber) eines anderen Fahrzeugs mit
Sicherheitssystem befindet oder einen sol- chen berührt
Wegfahrsperre
Die Fahrzeugschlüssel enthalten
eingebaute Signalgeber, die das
Anlassen des Hybridsystems ver-
hindern, falls ein Schlüssel nicht
zuvor im Bordcomputer des Fahr-
zeugs registriert wurde.
Lassen Sie die Schlüssel niemals
im Fahrzeug, wenn Sie das Fahr-
zeug verlassen.
Dieses System wurde zur Verhin-
derung von Fahrzeugdiebstählen
entwickelt, bietet jedoch keine
absolute Sicherheit vor allen Fahr-
zeugdiebstählen.
Bedienung des Systems

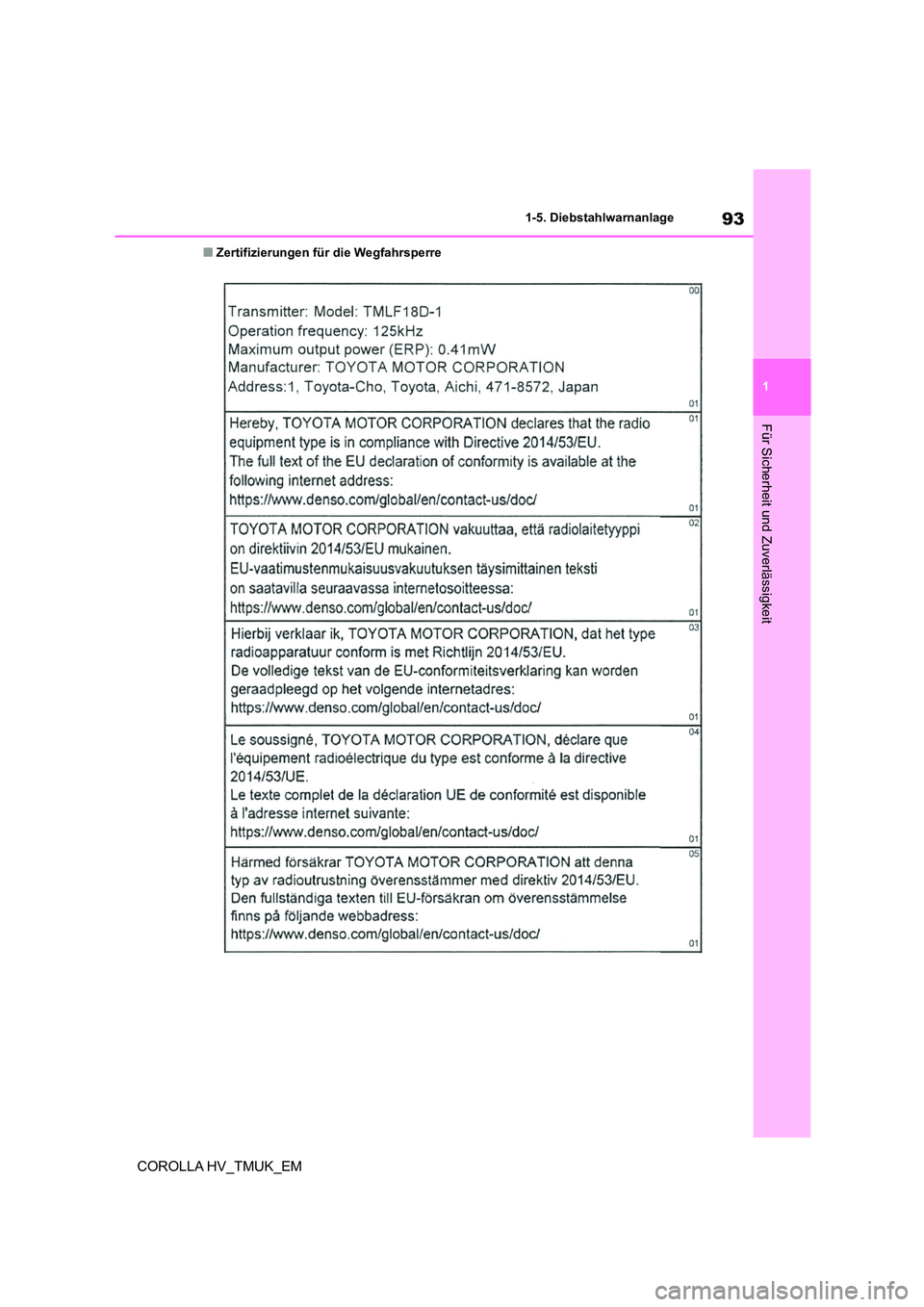

93
1
1-5. Diebstahlwarnanlage
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM

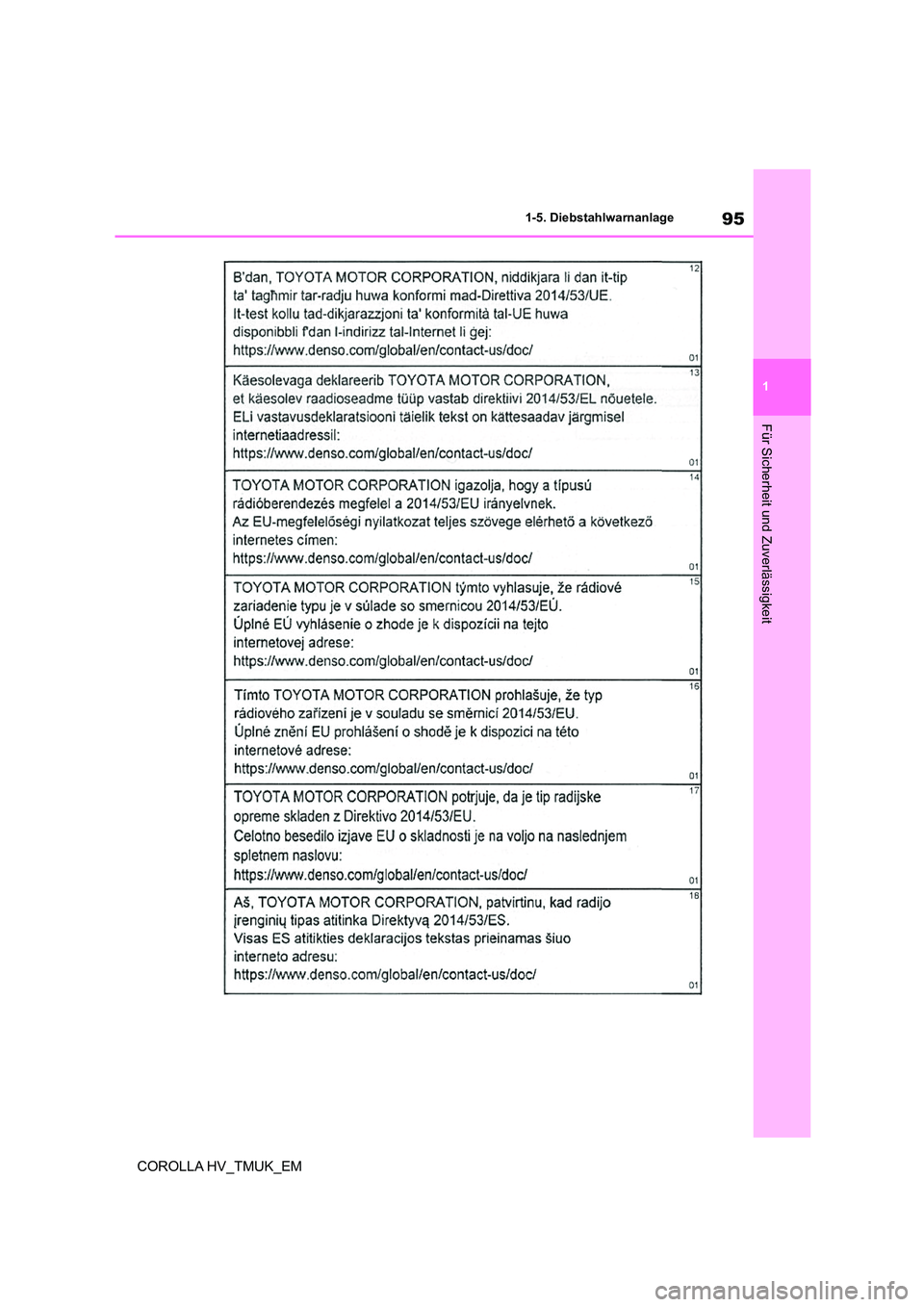

■Zertifizierungen für die Wegfahrsperre

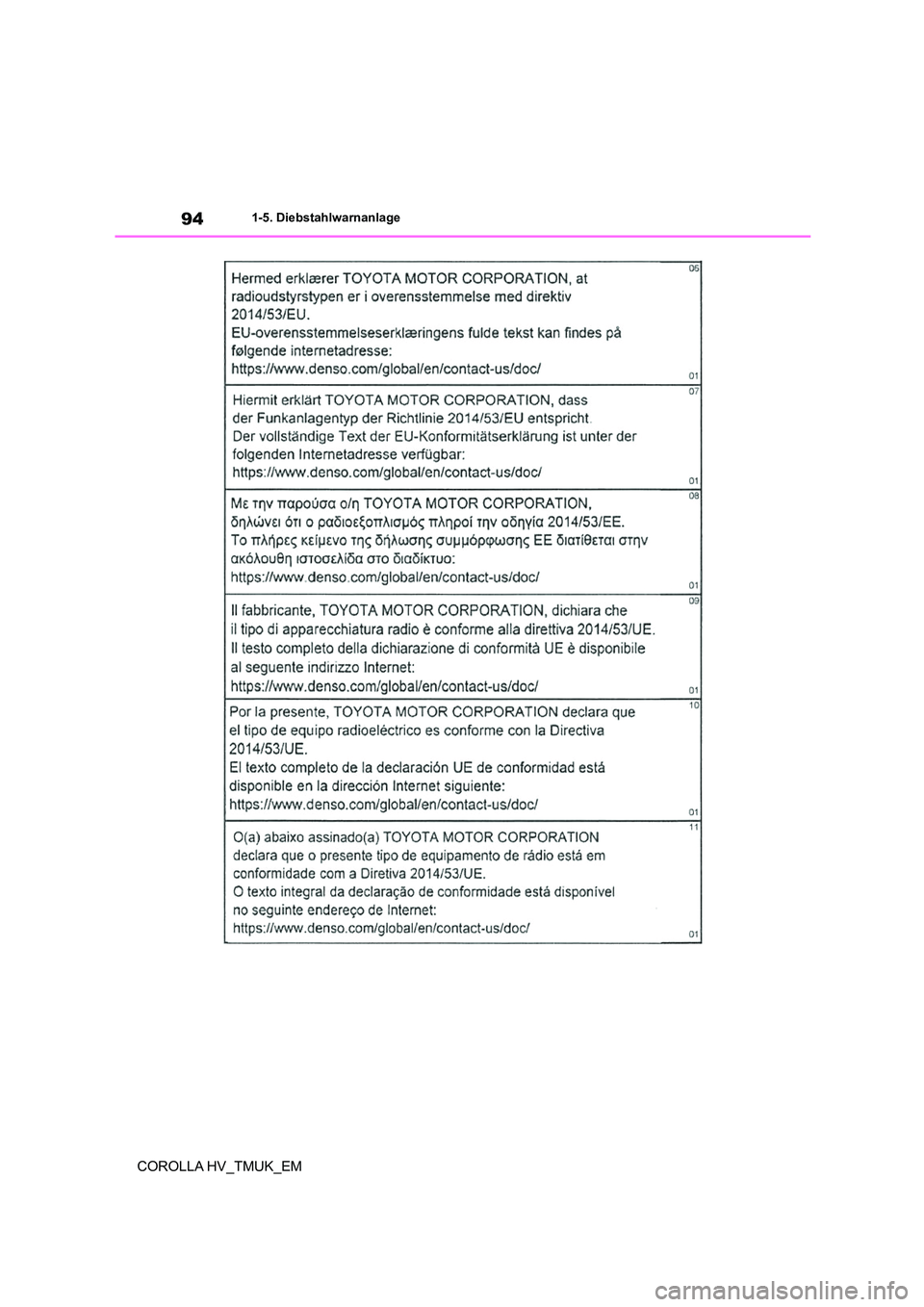

941-5. Diebstahlwarnanlage
COROLLA HV_TMUK_EM

95
1
1-5. Diebstahlwarnanlage
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM

961-5. Diebstahlwarnanlage
COROLLA HV_TMUK_EM

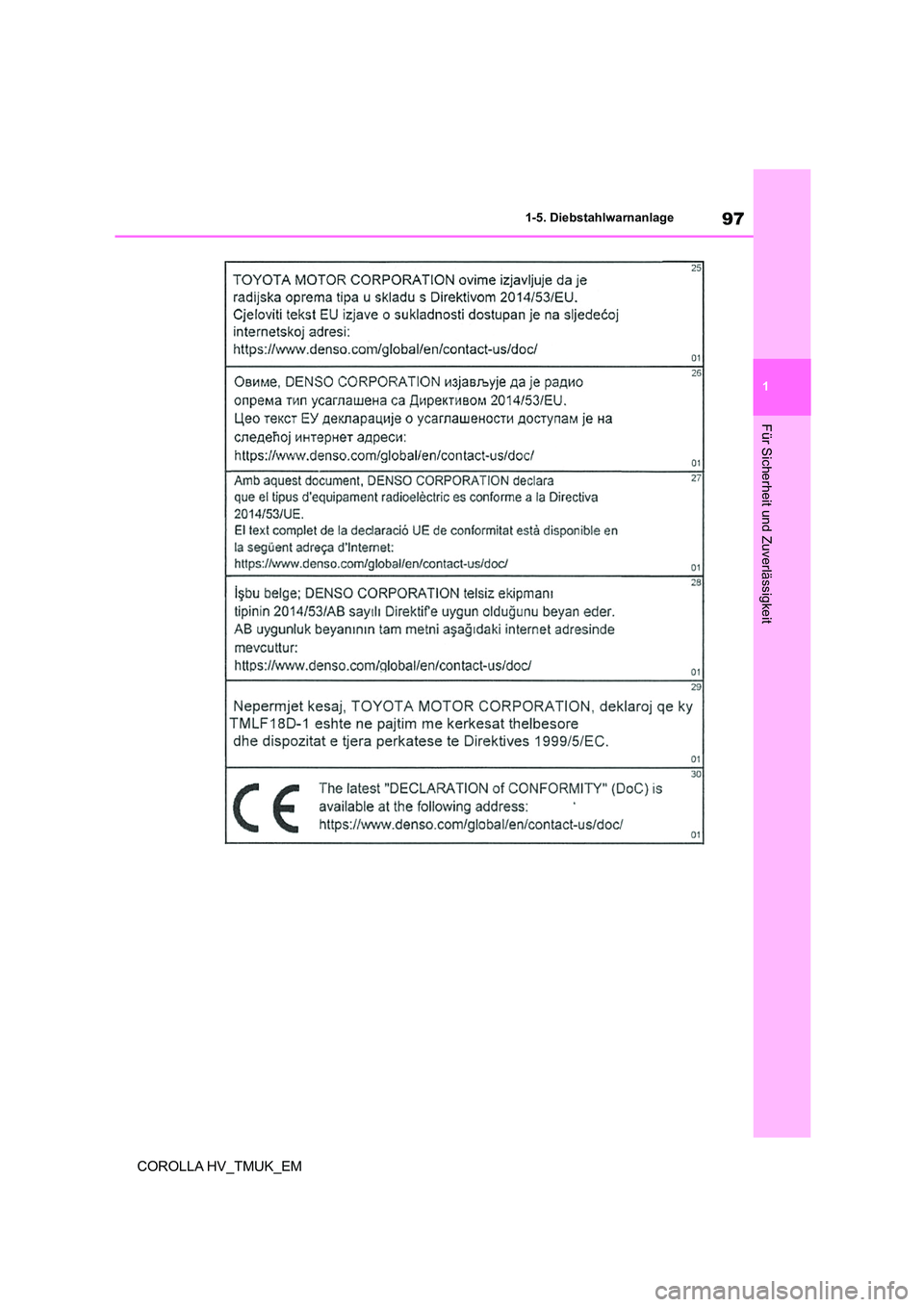

97
1
1-5. Diebstahlwarnanlage
Für Sicherheit und Zuverlässigkeit
COROLLA HV_TMUK_EM

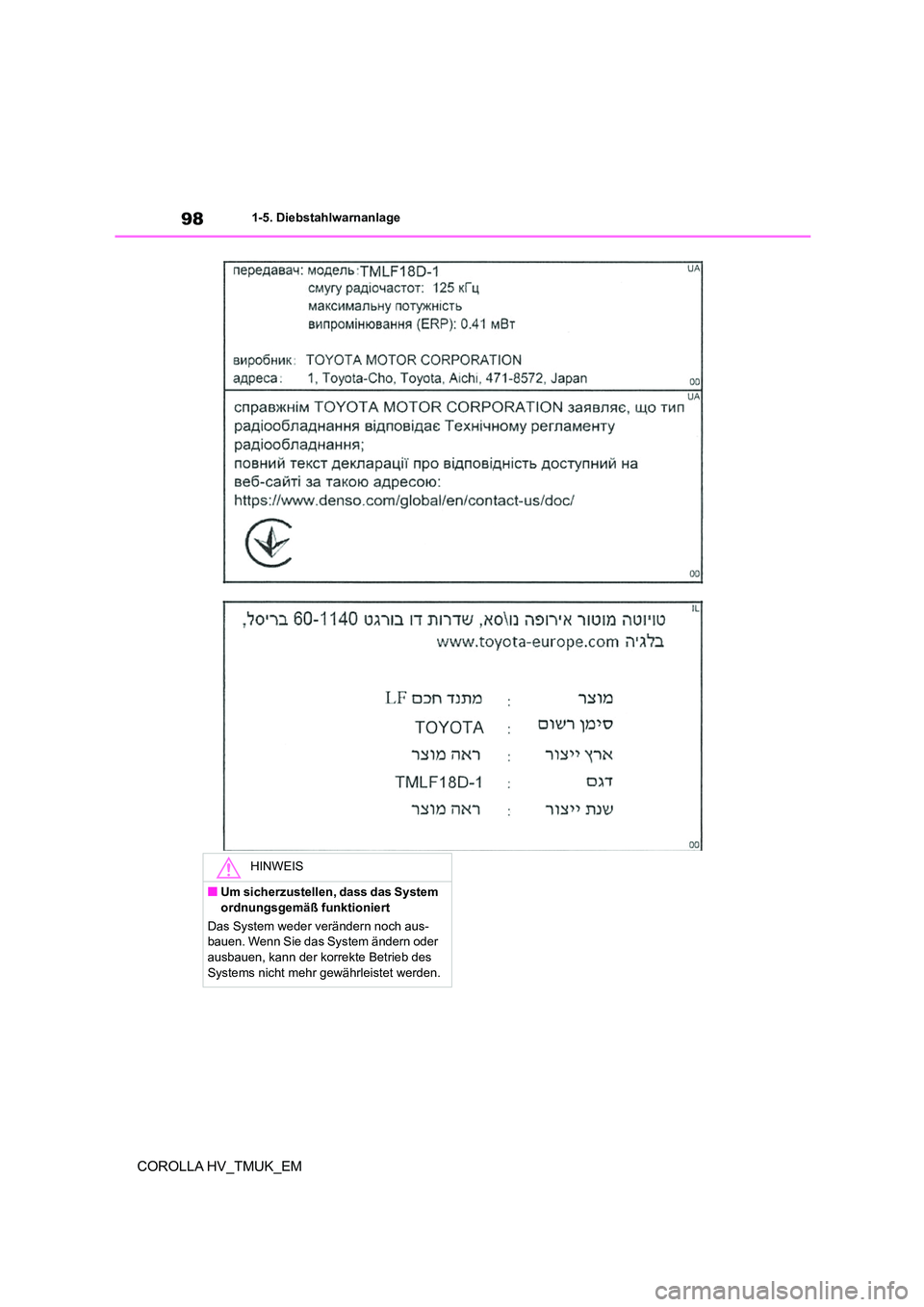

981-5. Diebstahlwarnanlage
COROLLA HV_TMUK_EM
HINWEIS
■Um sicherzustellen, dass das System ordnungsgemäß funktioniert
Das System weder verändern noch aus-
bauen. Wenn Sie das System ändern oder
ausbauen, kann der korrekte Betrieb des Systems nicht mehr gewährleistet werden.
