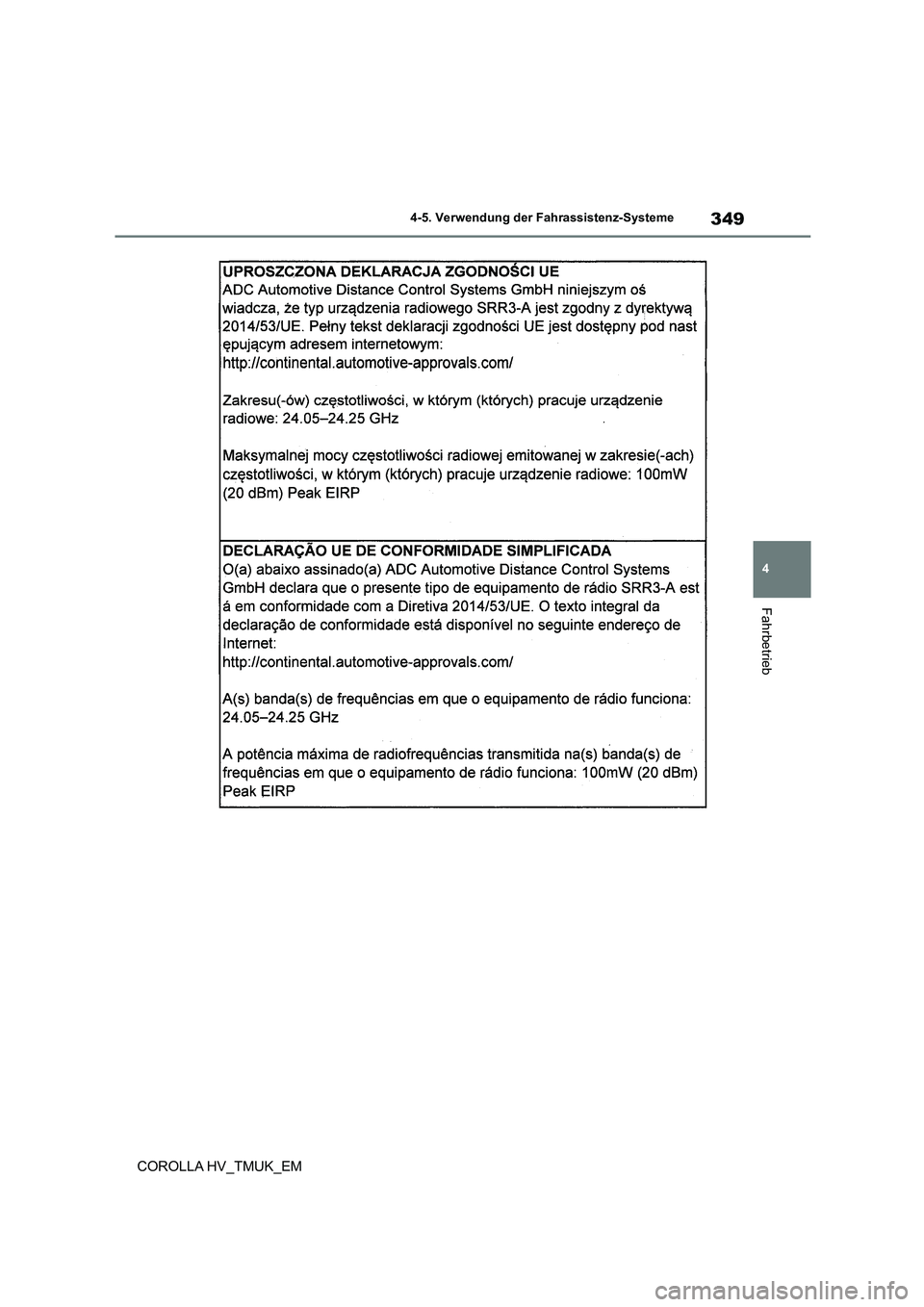

TOYOTA COROLLA HATCHBACK 2020 Betriebsanleitungen (in German)

349
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

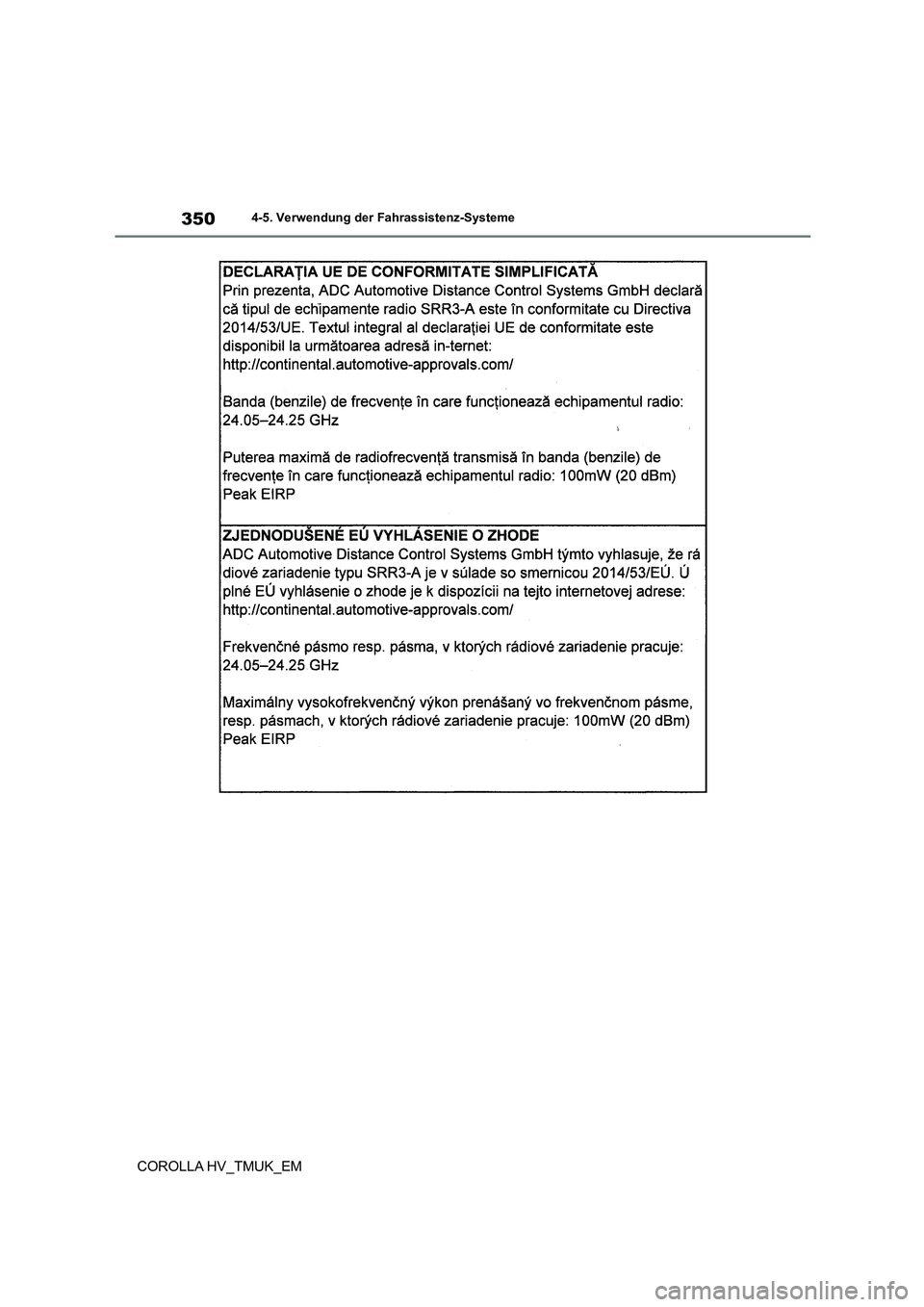

3504-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM

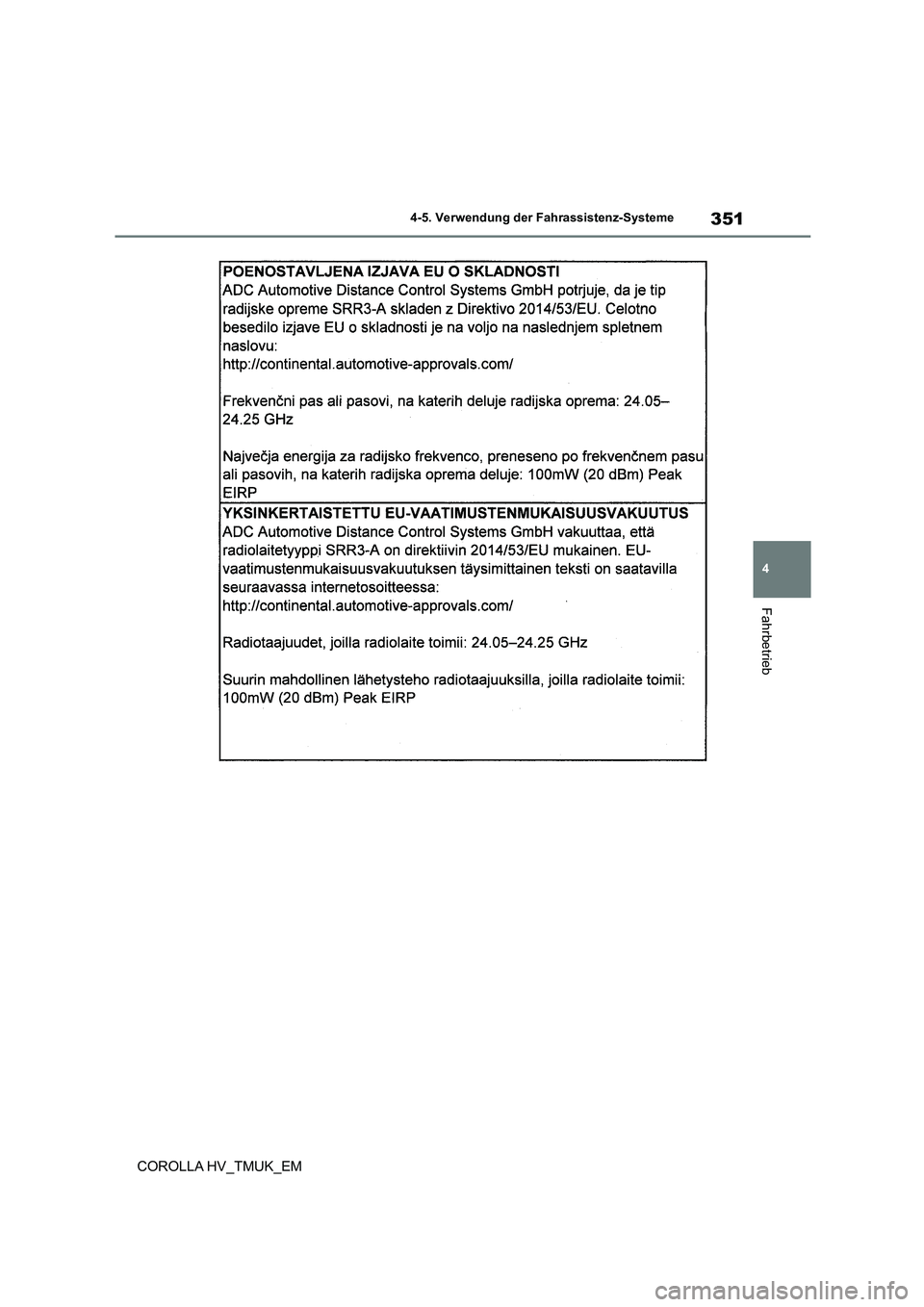

351
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

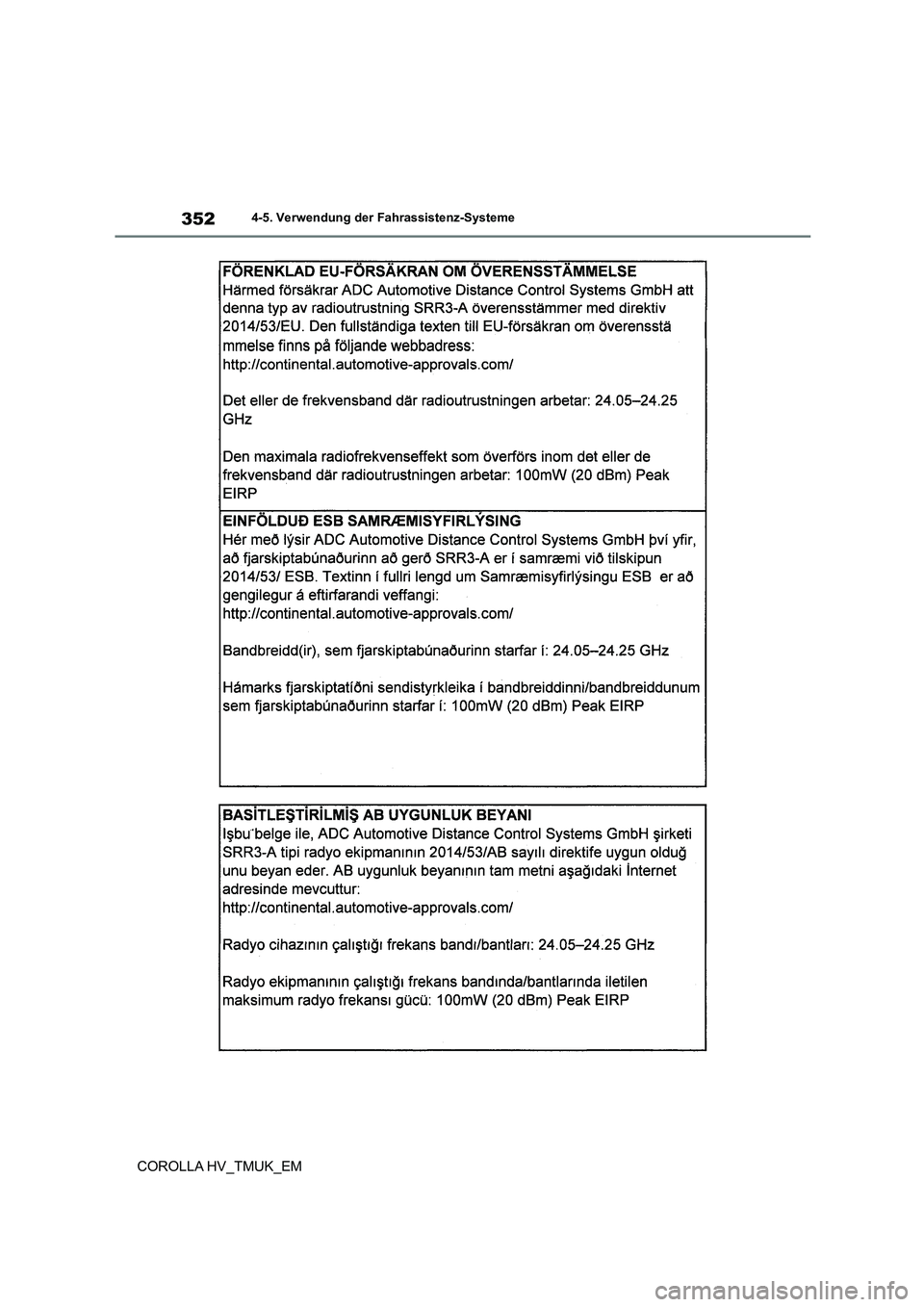

3524-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM

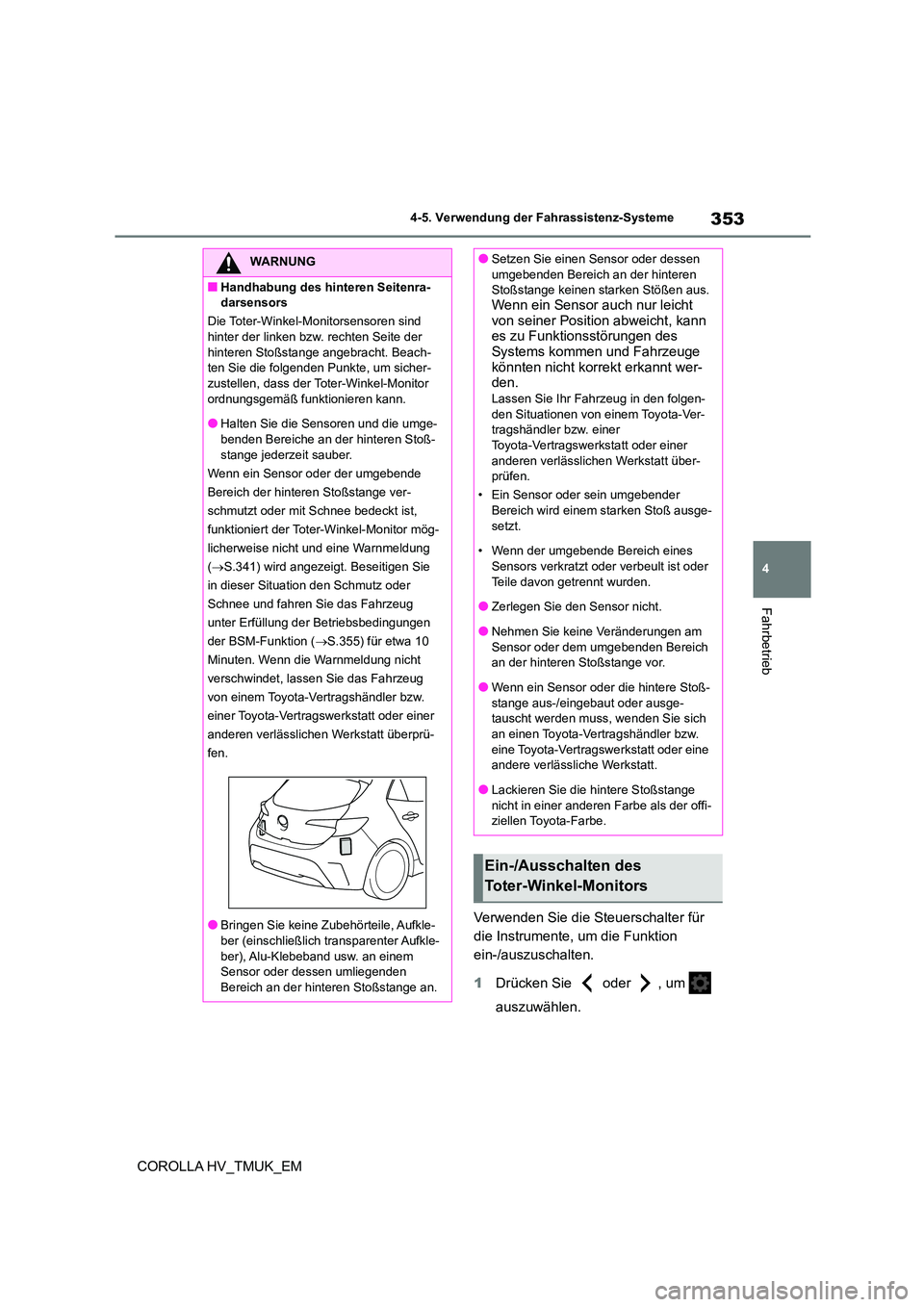

353
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
Verwenden Sie die Steuerschalter für
die Instrumente, um die Funktion
ein-/auszuschalten.
1 Drücken Sie oder , um
auszuwählen.
WARNUNG
■Handhabung des hinteren Seitenra-
darsensors
Die Toter-Winkel-M onitorsensoren sind
hinter der linken bzw. rechten Seite der hinteren Stoßstange angebracht. Beach-
ten Sie die folgenden Punkte, um sicher-
zustellen, dass der Toter-Winkel-Monitor ordnungsgemäß funktionieren kann.
●Halten Sie die Sensoren und die umge-
benden Bereiche an der hinteren Stoß- stange jederzeit sauber.
Wenn ein Sensor oder der umgebende
Bereich der hinteren Stoßstange ver-
schmutzt oder mit Schnee bedeckt ist,
funktioniert der Toter-Winkel-Monitor mög-
licherweise nicht und eine Warnmeldung
( S.341) wird angezeigt. Beseitigen Sie
in dieser Situation den Schmutz oder
Schnee und fahren Sie das Fahrzeug
unter Erfüllung der Betriebsbedingungen
der BSM-Funktion ( S.355) für etwa 10
Minuten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
●Bringen Sie keine Zubehörteile, Aufkle-
ber (einschließlich transparenter Aufkle-
ber), Alu-Klebeband usw. an einem Sensor oder dessen umliegenden
Bereich an der hinteren Stoßstange an.
●Setzen Sie einen Sensor oder dessen
umgebenden Bereich an der hinteren
Stoßstange keinen starken Stößen aus.Wenn ein Sensor auch nur leicht
von seiner Position abweicht, kann
es zu Funktionsstörungen des Systems kommen und Fahrzeuge
könnten nicht korre kt erkannt wer-
den.Lassen Sie Ihr Fahrzeug in den folgen-
den Situationen von einem Toyota-Ver-
tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
• Ein Sensor oder sein umgebender
Bereich wird einem starken Stoß ausge- setzt.
• Wenn der umgebende Bereich eines
Sensors verkratzt oder verbeult ist oder Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich
an der hinteren Stoßstange vor.
●Wenn ein Sensor oder die hintere Stoß- stange aus-/eingebaut oder ausge-
tauscht werden muss, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offi-
ziellen Toyota-Farbe.
Ein-/Ausschalten des
Toter-Winkel-Monitors

3544-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
■Fahrzeuge, die vom Toter-Winkel-Monitor erkannt werden können
Der Toter-Winkel-Monitor verwendet hintere Seitenradarsensoren, um die folgen-
den Fahrzeuge zu erfassen, die auf einer benachbarten Fahrbahn fahren, und
warnt den Fahrer mit den Anzeigen auf den Außenspiegeln vor solchen Fahrzeu-
gen.
Fahrzeuge, die in Bereichen fahren, die über die Außenspiegel nicht sichtbar
sind (die toten Winkel)
Fahrzeuge, die sich schnell von hinten Bereichen nähern, die von den Außen-
spiegeln nicht erfasst werden (die toten Winkel)
■Erkennungsbereiche des Toter-Winkel-Monitors
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten hervorge-
hoben.
Die Reichweite jedes Erkennungsbereichs beträgt:
Ca. 0,5 m bis 3,5 m von jeder Seite des Fahrzeugs*1
Betrieb des Toter-Winkel-Monitors

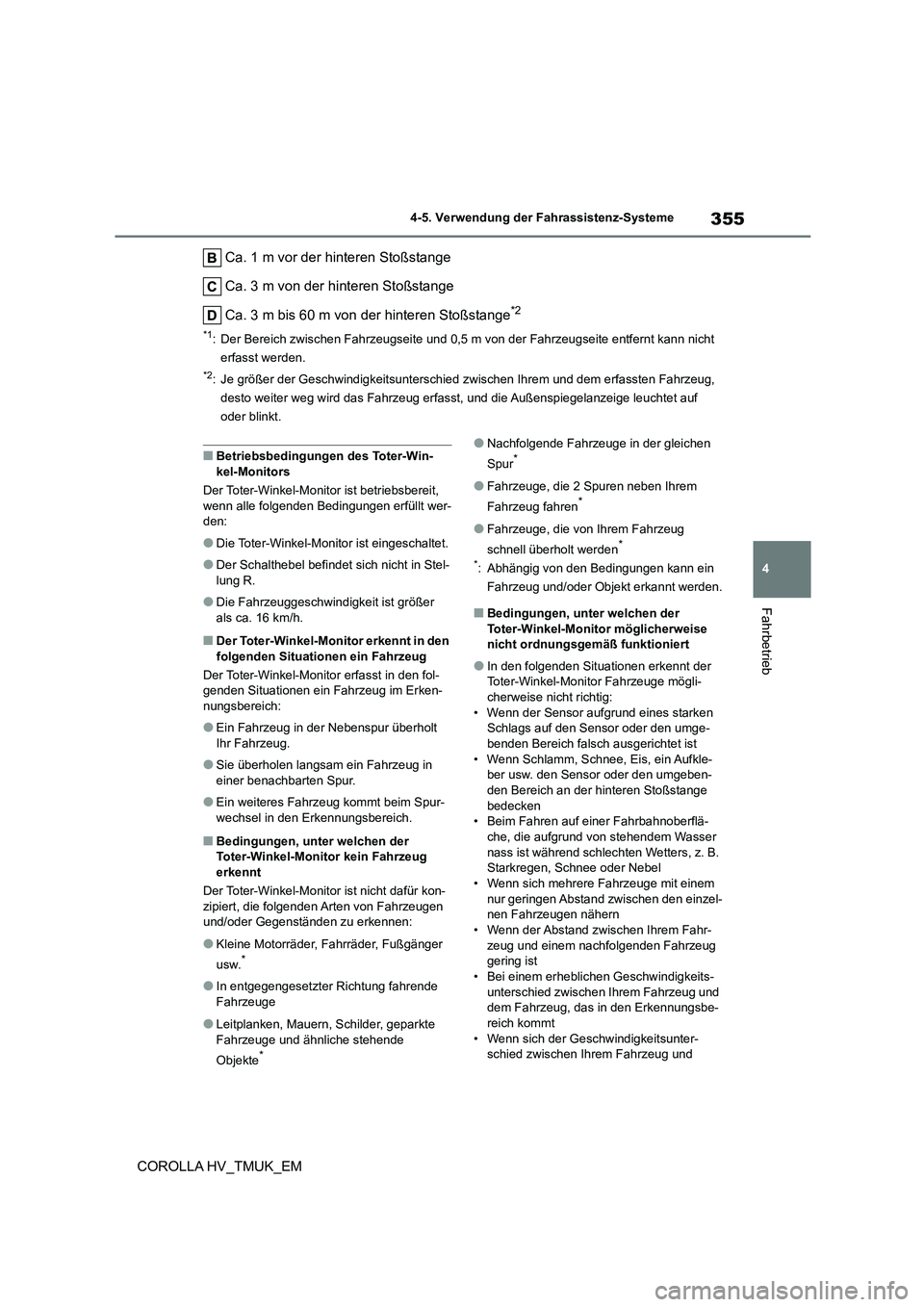

355
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
Ca. 1 m vor der hinteren Stoßstange
Ca. 3 m von der hinteren Stoßstange
Ca. 3 m bis 60 m von der hinteren Stoßstange*2
*1: Der Bereich zwischen Fahrzeugseite und 0,5 m von der Fahrzeugseite entfernt kann nicht
erfasst werden.
*2: Je größer der Geschwindigkeitsunterschied zwischen Ihrem und dem erfassten Fahrzeug,
desto weiter weg wird das Fahrzeug erfass t, und die Außenspiegelanzeige leuchtet auf
oder blinkt.
■Betriebsbedingungen des Toter-Win-
kel-Monitors
Der Toter-Winkel-Monitor ist betriebsbereit,
wenn alle folgenden Bedingungen erfüllt wer- den:
●Die Toter-Winkel-Moni tor ist eingeschaltet.
●Der Schalthebel befindet sich nicht in Stel-
lung R.
●Die Fahrzeuggeschwindigkeit ist größer
als ca. 16 km/h.
■Der Toter-Winkel-Monitor erkennt in den folgenden Situationen ein Fahrzeug
Der Toter-Winkel-Monitor erfasst in den fol-
genden Situationen ein Fahrzeug im Erken-
nungsbereich:
●Ein Fahrzeug in der Nebenspur überholt
Ihr Fahrzeug.
●Sie überholen langsam ein Fahrzeug in
einer benachbarten Spur.
●Ein weiteres Fahrzeug kommt beim Spur-
wechsel in den Erkennungsbereich.
■Bedingungen, unter welchen der Toter-Winkel-Monitor kein Fahrzeug
erkennt
Der Toter-Winkel-Monitor ist nicht dafür kon-
zipiert, die folgenden Arten von Fahrzeugen und/oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger
usw.*
●In entgegengesetzter Richtung fahrende
Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte
Fahrzeuge und ähnliche stehende
Objekte*
●Nachfolgende Fahrzeuge in der gleichen
Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem
Fahrzeug fahren*
●Fahrzeuge, die von Ihrem Fahrzeug
schnell überholt werden*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen der
Toter-Winkel-Monitor möglicherweise nicht ordnungsgemäß funktioniert
●In den folgenden Situationen erkennt der Toter-Winkel-Monitor Fahrzeuge mögli-
cherweise nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist
• Wenn Schlamm, Schnee, Eis, ein Aufkle- ber usw. den Sensor oder den umgeben-
den Bereich an der hinteren Stoßstange
bedecken • Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser
nass ist während schlechten Wetters, z. B. Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem
nur geringen Abstand zwischen den einzel- nen Fahrzeugen nähern
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einem nachfolgenden Fahrzeug gering ist
• Bei einem erheblichen Geschwindigkeits-
unterschied zwischen Ihrem Fahrzeug und dem Fahrzeug, das in den Erkennungsbe-
reich kommt
• Wenn sich der Geschwindigkeitsunter- schied zwischen Ihrem Fahrzeug und

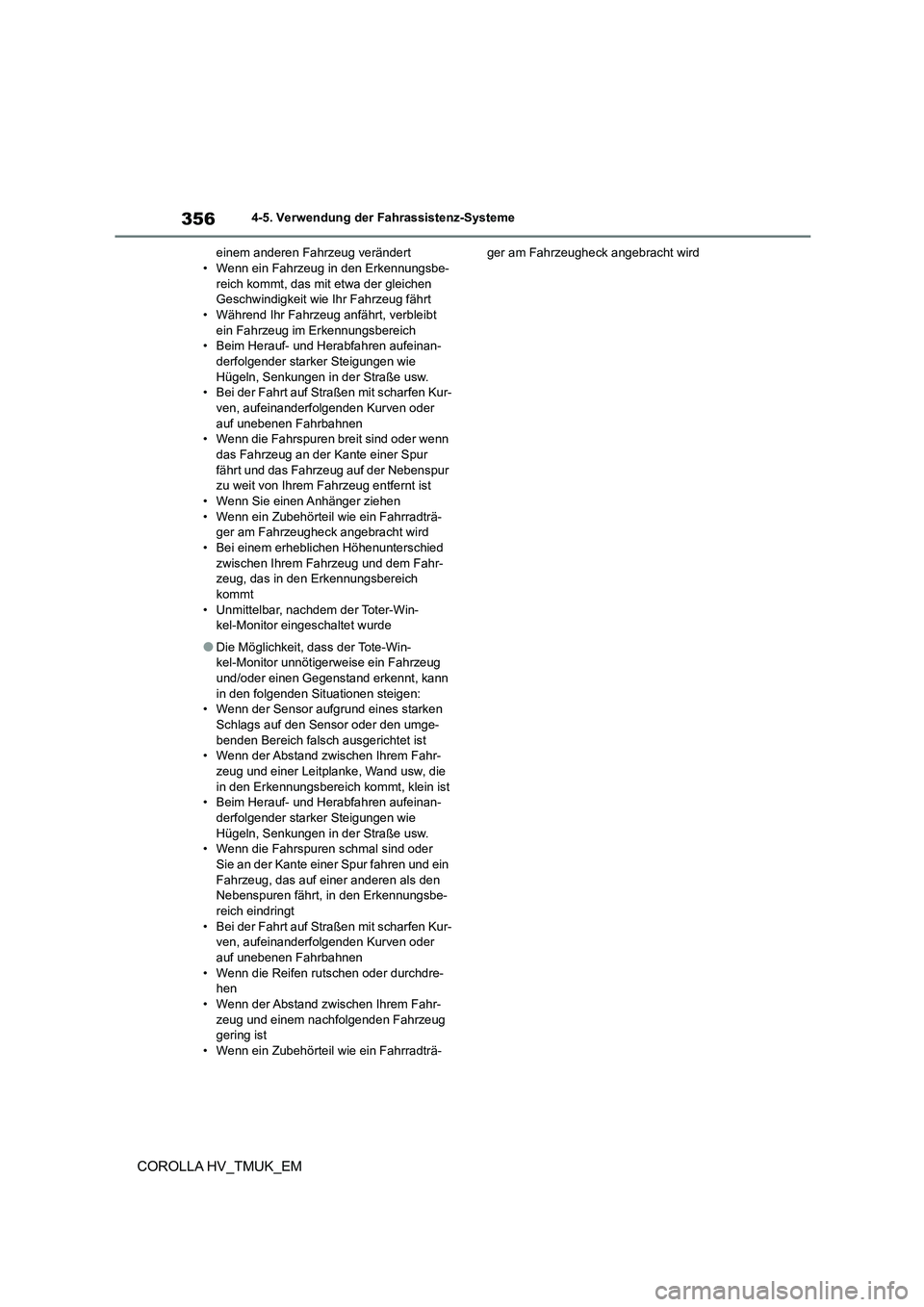

3564-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
einem anderen Fahrzeug verändert • Wenn ein Fahrzeug in den Erkennungsbe-
reich kommt, das mit etwa der gleichen
Geschwindigkeit wie Ihr Fahrzeug fährt • Während Ihr Fahrzeug anfährt, verbleibt
ein Fahrzeug im Erkennungsbereich
• Beim Herauf- und Herabfahren aufeinan- derfolgender starker Steigungen wie
Hügeln, Senkungen in der Straße usw.
• Bei der Fahrt auf Straßen mit scharfen Kur- ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen
• Wenn die Fahrspuren breit sind oder wenn
das Fahrzeug an der Kante einer Spur fährt und das Fahrzeug auf der Nebenspur
zu weit von Ihrem Fahrzeug entfernt ist
• Wenn Sie einen Anhänger ziehen • Wenn ein Zubehörteil wie ein Fahrradträ-
ger am Fahrzeugheck angebracht wird
• Bei einem erheblichen Höhenunterschied zwischen Ihrem Fahrzeug und dem Fahr-
zeug, das in den Erkennungsbereich
kommt • Unmittelbar, nachdem der Toter-Win-
kel-Monitor eingeschaltet wurde
●Die Möglichkeit, dass der Tote-Win-
kel-Monitor unnötigerweise ein Fahrzeug
und/oder einen Gegenstand erkennt, kann in den folgenden Situationen steigen:
• Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge- benden Bereich falsch ausgerichtet ist
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und einer Leitplanke, Wand usw, die in den Erkennungsbereich kommt, klein ist
• Beim Herauf- und Herabfahren aufeinan-
derfolgender starker Steigungen wie Hügeln, Senkungen in der Straße usw.
• Wenn die Fahrspuren schmal sind oder
Sie an der Kante einer Spur fahren und ein Fahrzeug, das auf einer anderen als den
Nebenspuren fährt, in den Erkennungsbe-
reich eindringt • Bei der Fahrt auf Straßen mit scharfen Kur-
ven, aufeinanderfolgenden Kurven oder
auf unebenen Fahrbahnen • Wenn die Reifen rutschen oder durchdre-
hen
• Wenn der Abstand zwischen Ihrem Fahr- zeug und einem nachfolgenden Fahrzeug
gering ist
• Wenn ein Zubehörteil wie ein Fahrradträ-
ger am Fahrzeugheck angebracht wird

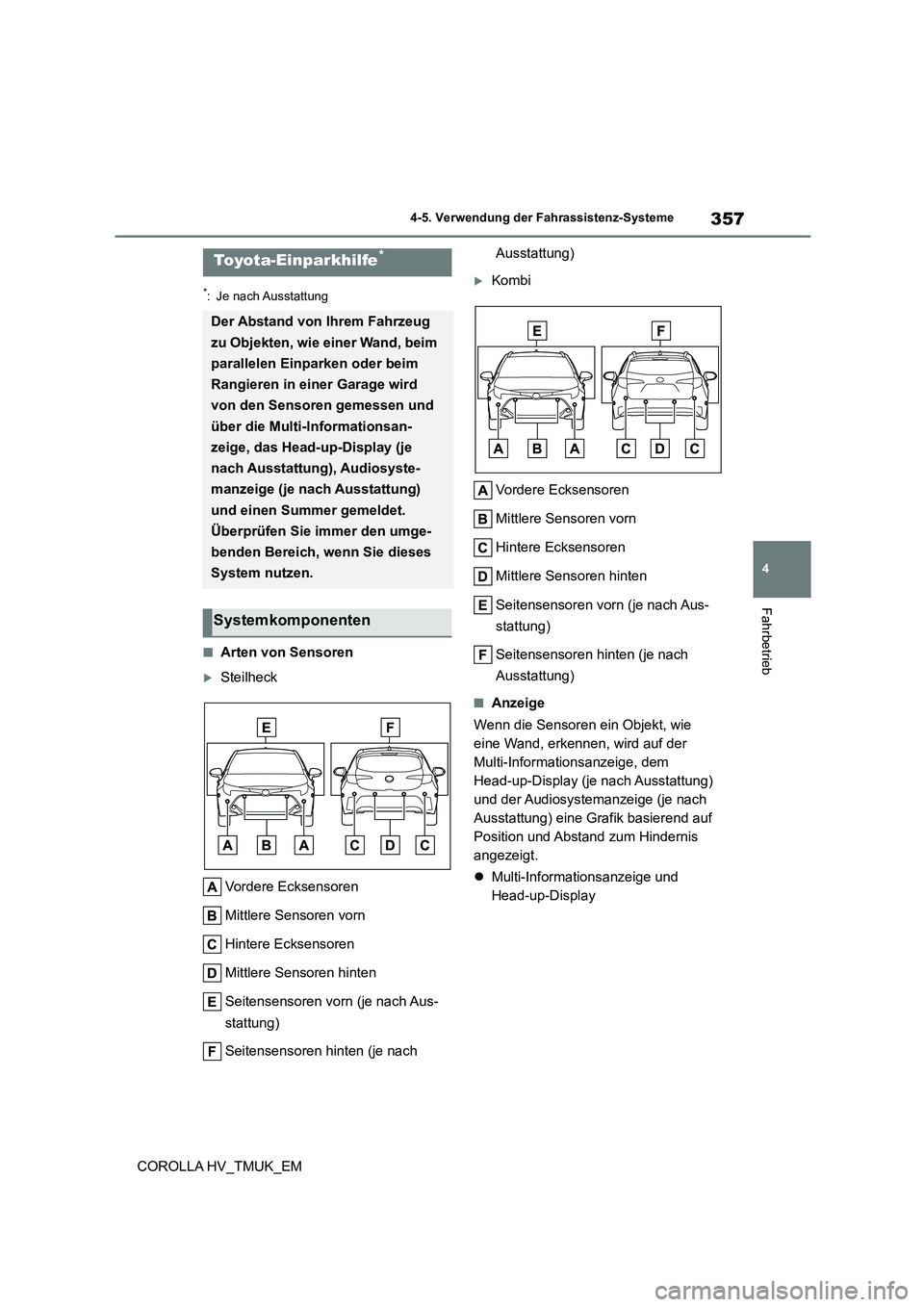

357
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
■Arten von Sensoren
Steilheck
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Seitensensoren vorn (je nach Aus-
stattung)
Seitensensoren hinten (je nach
Ausstattung)
Kombi
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Seitensensoren vorn (je nach Aus-
stattung)
Seitensensoren hinten (je nach
Ausstattung)
■Anzeige
Wenn die Sensoren ein Objekt, wie
eine Wand, erkennen, wird auf der
Multi-Informationsanzeige, dem
Head-up-Display (je nach Ausstattung)
und der Audiosystemanzeige (je nach
Ausstattung) eine Grafik basierend auf
Position und Abstand zum Hindernis
angezeigt.
 Multi-Informationsanzeige und
Head-up-Display
Toyota-Einparkhilfe*
Der Abstand von Ihrem Fahrzeug
zu Objekten, wie einer Wand, beim
parallelen Einparken oder beim
Rangieren in einer Garage wird
von den Sensoren gemessen und
über die Multi-Informationsan-
zeige, das Head-up-Display (je
nach Ausstattung), Audiosyste-
manzeige (je nach Ausstattung)
und einen Summer gemeldet.
Überprüfen Sie immer den umge-
benden Bereich, wenn Sie dieses
System nutzen.
Systemkomponenten

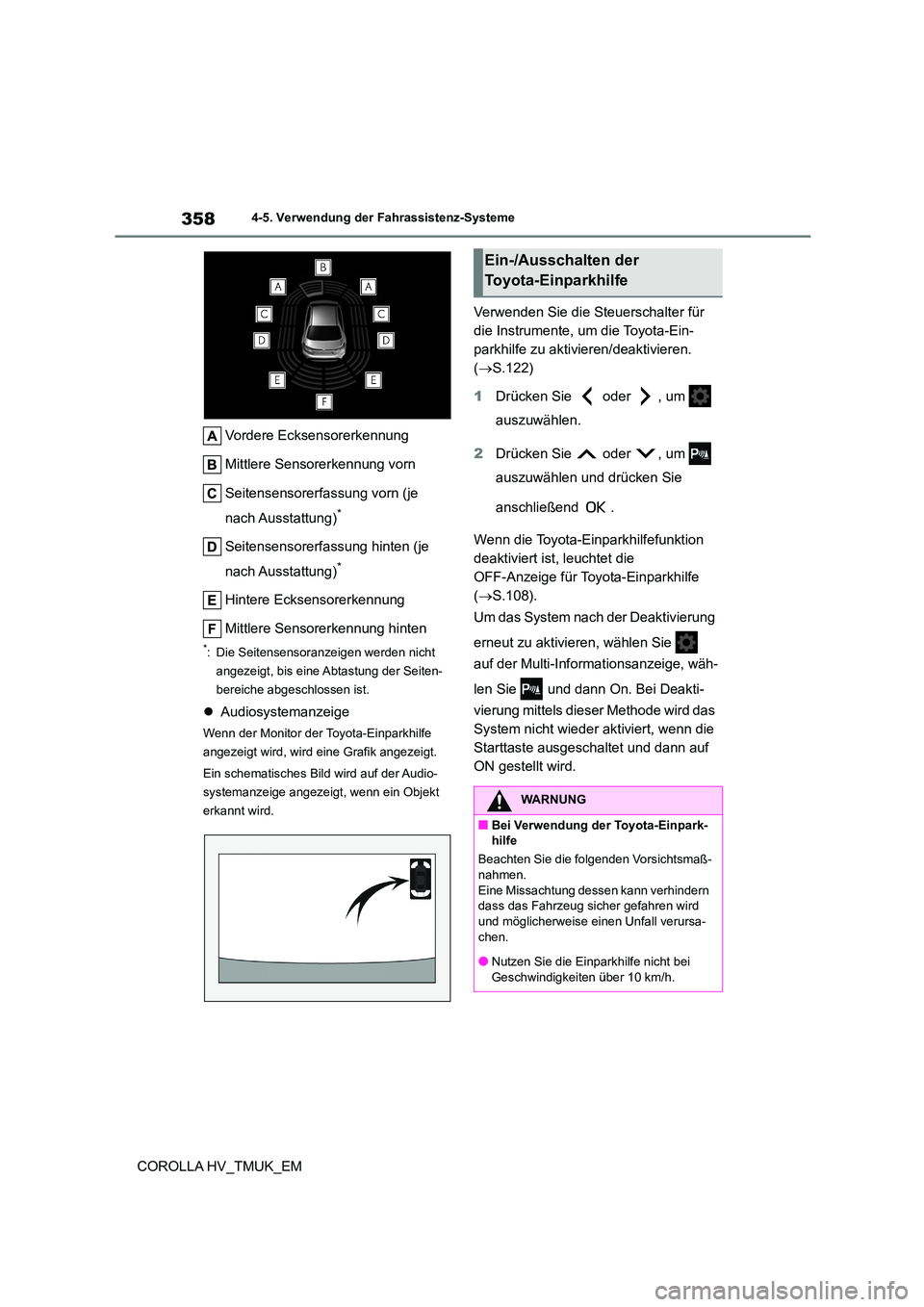

3584-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
Vordere Ecksensorerkennung
Mittlere Sensorerkennung vorn
Seitensensorerfassung vorn (je
nach Ausstattung)*
Seitensensorerfassung hinten (je
nach Ausstattung)*
Hintere Ecksensorerkennung
Mittlere Sensorerkennung hinten
*: Die Seitensensoranzeigen werden nicht
angezeigt, bis eine Abtastung der Seiten-
bereiche abgeschlossen ist.
 Audiosystemanzeige
Wenn der Monitor der Toyota-Einparkhilfe
angezeigt wird, wird eine Grafik angezeigt.
Ein schematisches Bild wird auf der Audio-
systemanzeige angezeigt, wenn ein Objekt
erkannt wird.
Verwenden Sie die Steuerschalter für
die Instrumente, um die Toyota-Ein-
parkhilfe zu aktivieren/deaktivieren.
( S.122)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken Sie
anschließend .
Wenn die Toyota-Einparkhilfefunktion
deaktiviert ist, leuchtet die
OFF-Anzeige für Toyota-Einparkhilfe
( S.108).
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie
auf der Multi-Informationsanzeige, wäh-
len Sie und dann On. Bei Deakti-
vierung mittels dieser Methode wird das
System nicht wieder aktiviert, wenn die
Starttaste ausgeschaltet und dann auf
ON gestellt wird.
Ein-/Ausschalten der
Toyota-Einparkhilfe
WARNUNG
■Bei Verwendung der Toyota-Einpark- hilfe
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Eine Missachtung dessen kann verhindern dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursa-
chen.
●Nutzen Sie die Einparkhilfe nicht bei
Geschwindigkeiten über 10 km/h.
