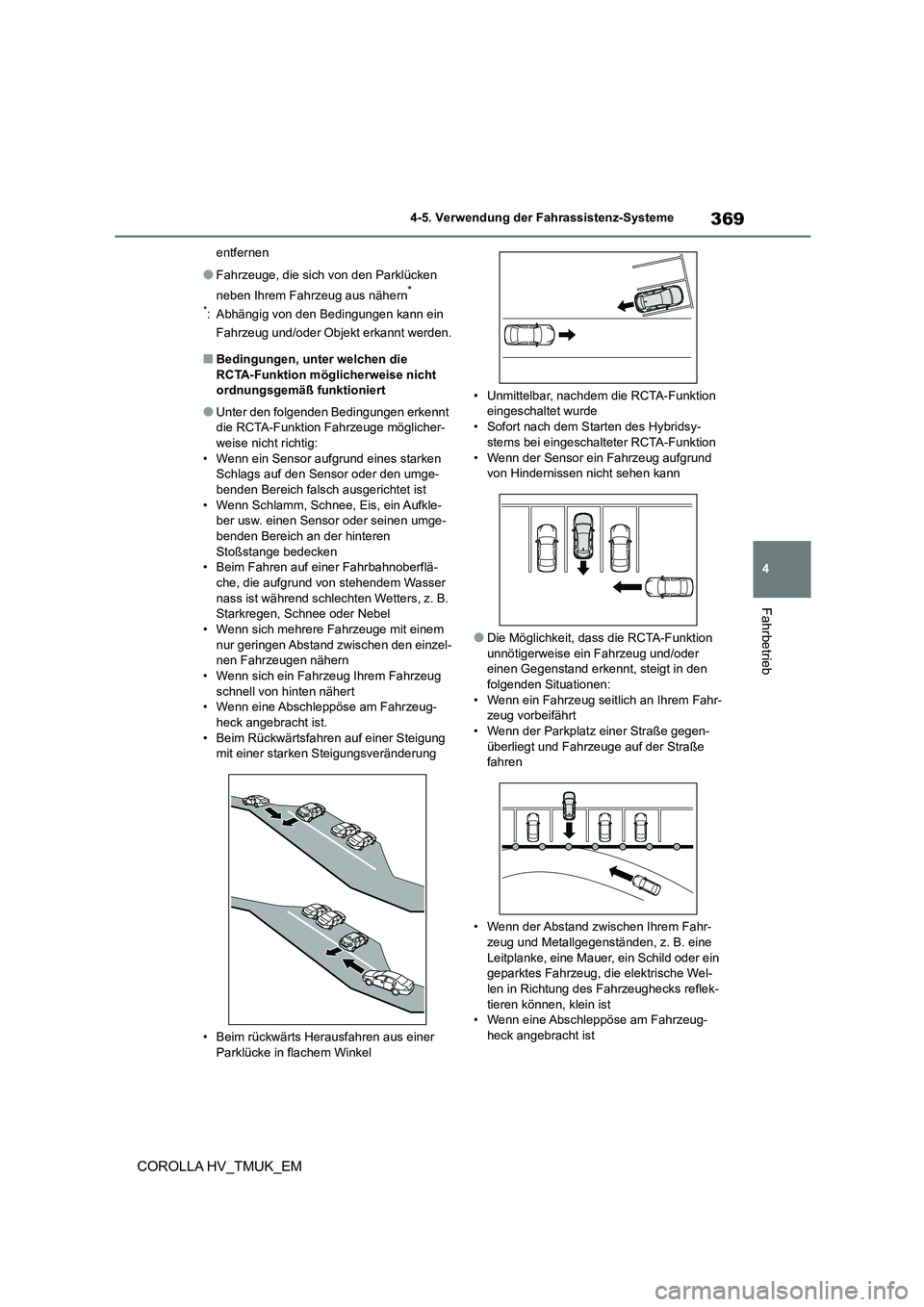

369
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
entfernen
●Fahrzeuge, die sich von den Parklücken
neben Ihrem Fahrzeug aus nähern*
*: Abhängig von den Bedingungen kann ein
Fahrzeug und/oder Objekt erkannt werden.
■Bedingungen, unter welchen die RCTA-Funktion möglicherweise nicht
ordnungsgemäß funktioniert
●Unter den folgenden Bedingungen erkennt
die RCTA-Funktion Fahrzeuge möglicher-
weise nicht richtig: • Wenn ein Sensor aufgrund eines starken
Schlags auf den Sensor oder den umge-
benden Bereich falsch ausgerichtet ist • Wenn Schlamm, Schnee, Eis, ein Aufkle-
ber usw. einen Sensor oder seinen umge-
benden Bereich an der hinteren Stoßstange bedecken
• Beim Fahren auf einer Fahrbahnoberflä-
che, die aufgrund von stehendem Wasser nass ist während schlechten Wetters, z. B.
Starkregen, Schnee oder Nebel
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen den einzel-
nen Fahrzeugen nähern
• Wenn sich ein Fahrzeug Ihrem Fahrzeug schnell von hinten nähert
• Wenn eine Abschleppöse am Fahrzeug-
heck angebracht ist. • Beim Rückwärtsfahren auf einer Steigung
mit einer starken Steigungsveränderung
• Beim rückwärts Herausfahren aus einer
Parklücke in flachem Winkel
• Unmittelbar, nachdem die RCTA-Funktion eingeschaltet wurde
• Sofort nach dem Starten des Hybridsy-
stems bei eingeschalteter RCTA-Funktion
• Wenn der Sensor ein Fahrzeug aufgrund von Hindernissen nicht sehen kann
●Die Möglichkeit, dass die RCTA-Funktion unnötigerweise ein Fahrzeug und/oder
einen Gegenstand erkennt, steigt in den
folgenden Situationen: • Wenn ein Fahrzeug seitlich an Ihrem Fahr-
zeug vorbeifährt
• Wenn der Parkplatz einer Straße gegen- überliegt und Fahrzeuge auf der Straße
fahren
• Wenn der Abstand zwischen Ihrem Fahr-
zeug und Metallgegenständen, z. B. eine
Leitplanke, eine Mauer, ein Schild oder ein geparktes Fahrzeug, die elektrische Wel-
len in Richtung des Fahrzeughecks reflek-
tieren können, klein ist • Wenn eine Abschleppöse am Fahrzeug-
heck angebracht ist
Page 372 of 694

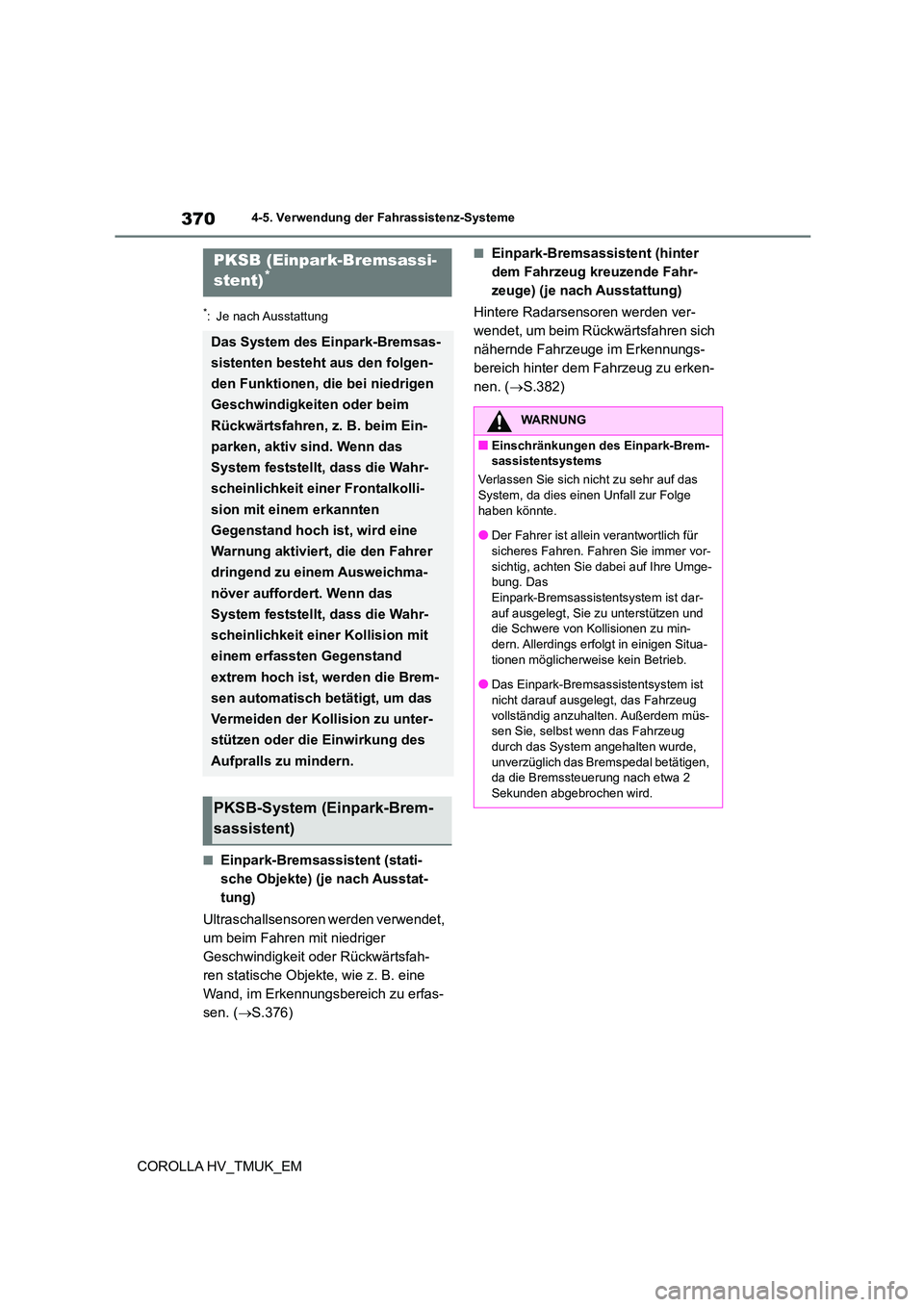

3704-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
■Einpark-Bremsassistent (stati-
sche Objekte) (je nach Ausstat-
tung)
Ultraschallsensoren werden verwendet,
um beim Fahren mit niedriger
Geschwindigkeit oder Rückwärtsfah-
ren statische Objekte, wie z. B. eine
Wand, im Erkennungsbereich zu erfas-
sen. ( S.376)
■Einpark-Bremsassistent (hinter
dem Fahrzeug kreuzende Fahr-
zeuge) (je nach Ausstattung)
Hintere Radarsensoren werden ver-
wendet, um beim Rückwärtsfahren sich
nähernde Fahrzeuge im Erkennungs-
bereich hinter dem Fahrzeug zu erken-
nen. ( S.382)
PKSB (Einpark-Bremsassi-
stent)*
Das System des Einpark-Bremsas-
sistenten besteht aus den folgen-
den Funktionen, die bei niedrigen
Geschwindigkeiten oder beim
Rückwärtsfahren, z. B. beim Ein-
parken, aktiv sind. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Frontalkolli-
sion mit einem erkannten
Gegenstand hoch ist, wird eine
Warnung aktiviert, die den Fahrer
dringend zu einem Ausweichma-
növer auffordert. Wenn das
System feststellt, dass die Wahr-
scheinlichkeit einer Kollision mit
einem erfassten Gegenstand
extrem hoch ist, werden die Brem-
sen automatisch betätigt, um das
Vermeiden der Kollision zu unter-
stützen oder die Einwirkung des
Aufpralls zu mindern.
PKSB-System (Einpark-Brem-
sassistent)
WARNUNG
■Einschränkungen des Einpark-Brem-
sassistentsystems
Verlassen Sie sich nicht zu sehr auf das
System, da dies einen Unfall zur Folge haben könnte.
●Der Fahrer ist allein verantwortlich für
sicheres Fahren. Fahren Sie immer vor- sichtig, achten Sie dabei auf Ihre Umge-
bung. Das
Einpark-Bremsassistent system ist dar- auf ausgelegt, Sie zu unterstützen und
die Schwere von Kollisionen zu min-
dern. Allerdings erfolgt in einigen Situa- tionen möglicherweise kein Betrieb.
●Das Einpark-Bremsassi stentsystem ist
nicht darauf ausgelegt, das Fahrzeug
vollständig anzuhalten. Außerdem müs- sen Sie, selbst wenn das Fahrzeug
durch das System angehalten wurde,
unverzüglich das Bremspedal betätigen, da die Bremssteuerung nach etwa 2
Sekunden abgebrochen wird.
Page 373 of 694

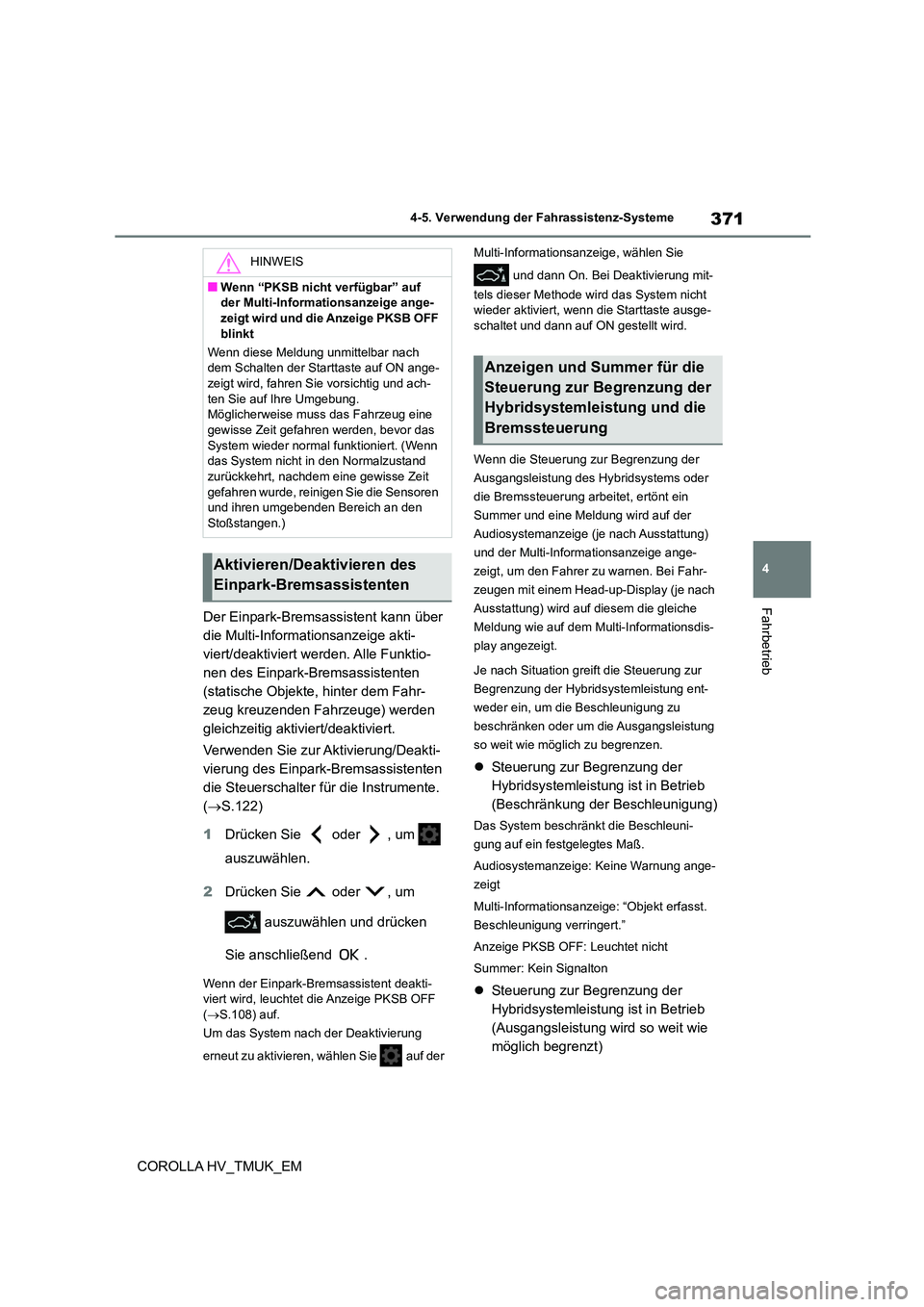

371
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
Der Einpark-Bremsassistent kann über
die Multi-Informationsanzeige akti-
viert/deaktiviert werden. Alle Funktio-
nen des Einpark-Bremsassistenten
(statische Objekte, hinter dem Fahr-
zeug kreuzenden Fahrzeuge) werden
gleichzeitig aktiviert/deaktiviert.
Verwenden Sie zur Aktivierung/Deakti-
vierung des Einpark-Bremsassistenten
die Steuerschalter für die Instrumente.
( S.122)
1 Drücken Sie oder , um
auszuwählen.
2 Drücken Sie oder , um
auszuwählen und drücken
Sie anschließend .
Wenn der Einpark-Bremsassistent deakti- viert wird, leuchtet die Anzeige PKSB OFF
( S.108) auf.
Um das System nach der Deaktivierung
erneut zu aktivieren, wählen Sie auf der
Multi-Informationsanzeige, wählen Sie
und dann On. Bei Deaktivierung mit-
tels dieser Methode wird das System nicht wieder aktiviert, wenn die Starttaste ausge-
schaltet und dann auf ON gestellt wird.
Wenn die Steuerung zur Begrenzung der
Ausgangsleistung des Hybridsystems oder
die Bremssteuerung arbeitet, ertönt ein
Summer und eine Meldung wird auf der
Audiosystemanzeige (je nach Ausstattung)
und der Multi-Informationsanzeige ange-
zeigt, um den Fahrer zu warnen. Bei Fahr-
zeugen mit einem Head-up-Display (je nach
Ausstattung) wird auf diesem die gleiche
Meldung wie auf dem Multi-Informationsdis-
play angezeigt.
Je nach Situation greift die Steuerung zur
Begrenzung der Hybridsystemleistung ent-
weder ein, um die Beschleunigung zu
beschränken oder um die Ausgangsleistung
so weit wie möglich zu begrenzen.
Steuerung zur Begrenzung der
Hybridsystemleistung ist in Betrieb
(Beschränkung der Beschleunigung)
Das System beschränkt die Beschleuni-
gung auf ein festgelegtes Maß.
Audiosystemanzeige: Keine Warnung ange-
zeigt
Multi-Informationsanzeige: “Objekt erfasst.
Beschleunigung verringert.”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kein Signalton
Steuerung zur Begrenzung der
Hybridsystemleistung ist in Betrieb
(Ausgangsleistung wird so weit wie
möglich begrenzt)
HINWEIS
■Wenn “PKSB nicht verfügbar” auf
der Multi-Informat ionsanzeige ange-
zeigt wird und die Anzeige PKSB OFF blinkt
Wenn diese Meldung unmittelbar nach
dem Schalten der Starttaste auf ON ange-
zeigt wird, fahren Sie vorsichtig und ach- ten Sie auf Ihre Umgebung.
Möglicherweise muss das Fahrzeug eine
gewisse Zeit gefahren werden, bevor das System wieder normal funktioniert. (Wenn
das System nicht in den Normalzustand
zurückkehrt, nachdem eine gewisse Zeit gefahren wurde, reinigen Sie die Sensoren
und ihren umgebenden Bereich an den
Stoßstangen.)
Aktivieren/Deaktivieren des
Einpark-Bremsassistenten
Anzeigen und Summer für die
Steuerung zur Begrenzung der
Hybridsystemleistung und die
Bremssteuerung
Page 374 of 694

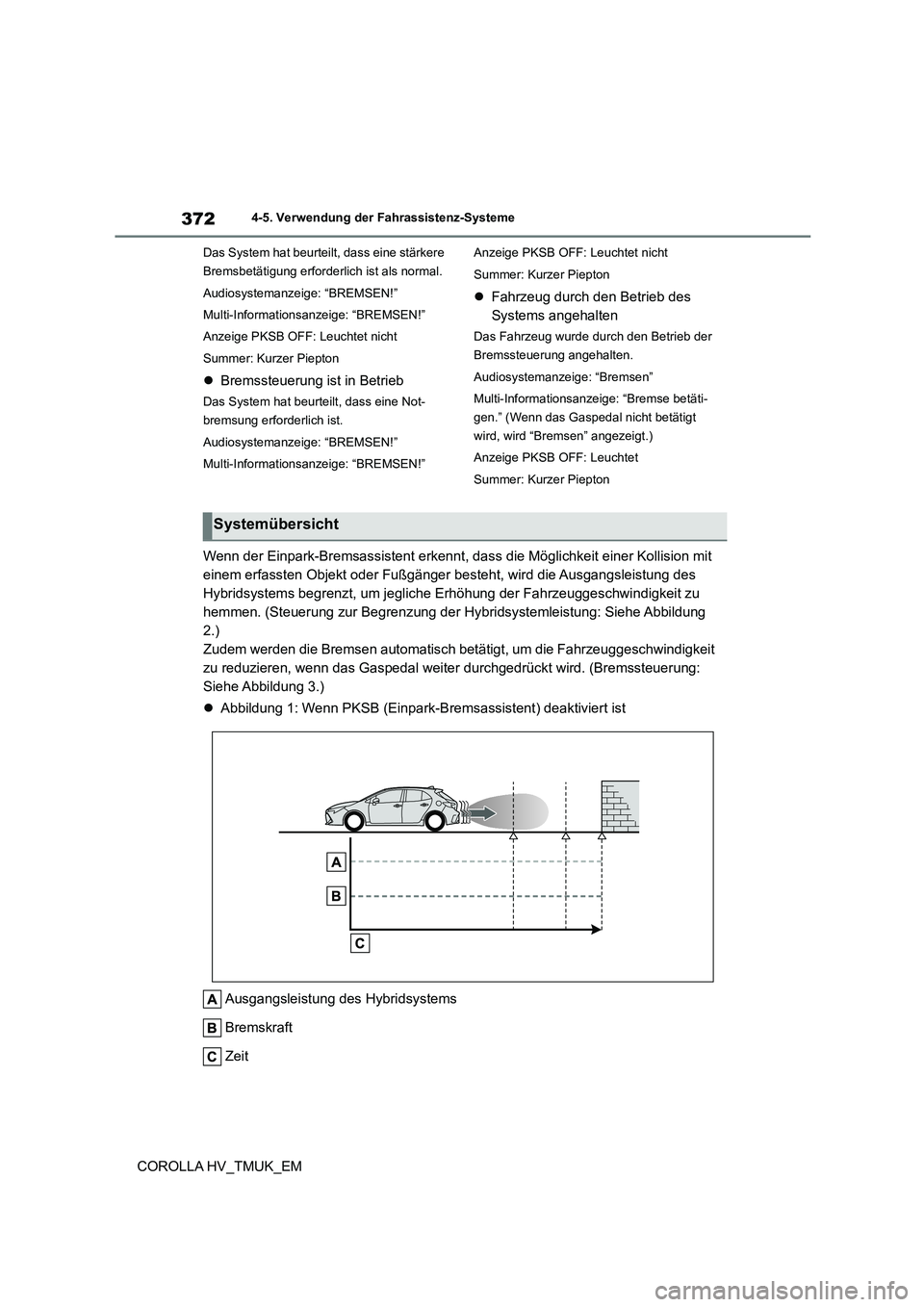

3724-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
Das System hat beurteilt, dass eine stärkere
Bremsbetätigung erforderlich ist als normal.
Audiosystemanzeige: “BREMSEN!”
Multi-Informationsanzeige: “BREMSEN!”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kurzer Piepton
Bremssteuerung ist in Betrieb
Das System hat beurteilt, dass eine Not-
bremsung erforderlich ist.
Audiosystemanzeige: “BREMSEN!”
Multi-Informationsanzeige: “BREMSEN!”
Anzeige PKSB OFF: Leuchtet nicht
Summer: Kurzer Piepton
Fahrzeug durch den Betrieb des
Systems angehalten
Das Fahrzeug wurde durch den Betrieb der
Bremssteuerung angehalten.
Audiosystemanzeige: “Bremsen”
Multi-Informationsanzeige: “Bremse betäti-
gen.” (Wenn das Gaspedal nicht betätigt
wird, wird “Bremsen” angezeigt.)
Anzeige PKSB OFF: Leuchtet
Summer: Kurzer Piepton
Wenn der Einpark-Bremsassistent erkennt, dass die Möglichkeit einer Kollision mit
einem erfassten Objekt oder Fußgänger besteht, wird die Ausgangsleistung des
Hybridsystems begrenzt, um jegliche Erhöhung der Fahrzeuggeschwindigkeit zu
hemmen. (Steuerung zur Begrenzung der Hybridsystemleistung: Siehe Abbildung
2.)
Zudem werden die Bremsen automatisch betätigt, um die Fahrzeuggeschwindigkeit
zu reduzieren, wenn das Gaspedal weiter durchgedrückt wird. (Bremssteuerung:
Siehe Abbildung 3.)
Abbildung 1: Wenn PKSB (Einpark-Bremsassistent) deaktiviert ist
Ausgangsleistung des Hybridsystems
Bremskraft
Zeit
Systemübersicht
Page 375 of 694

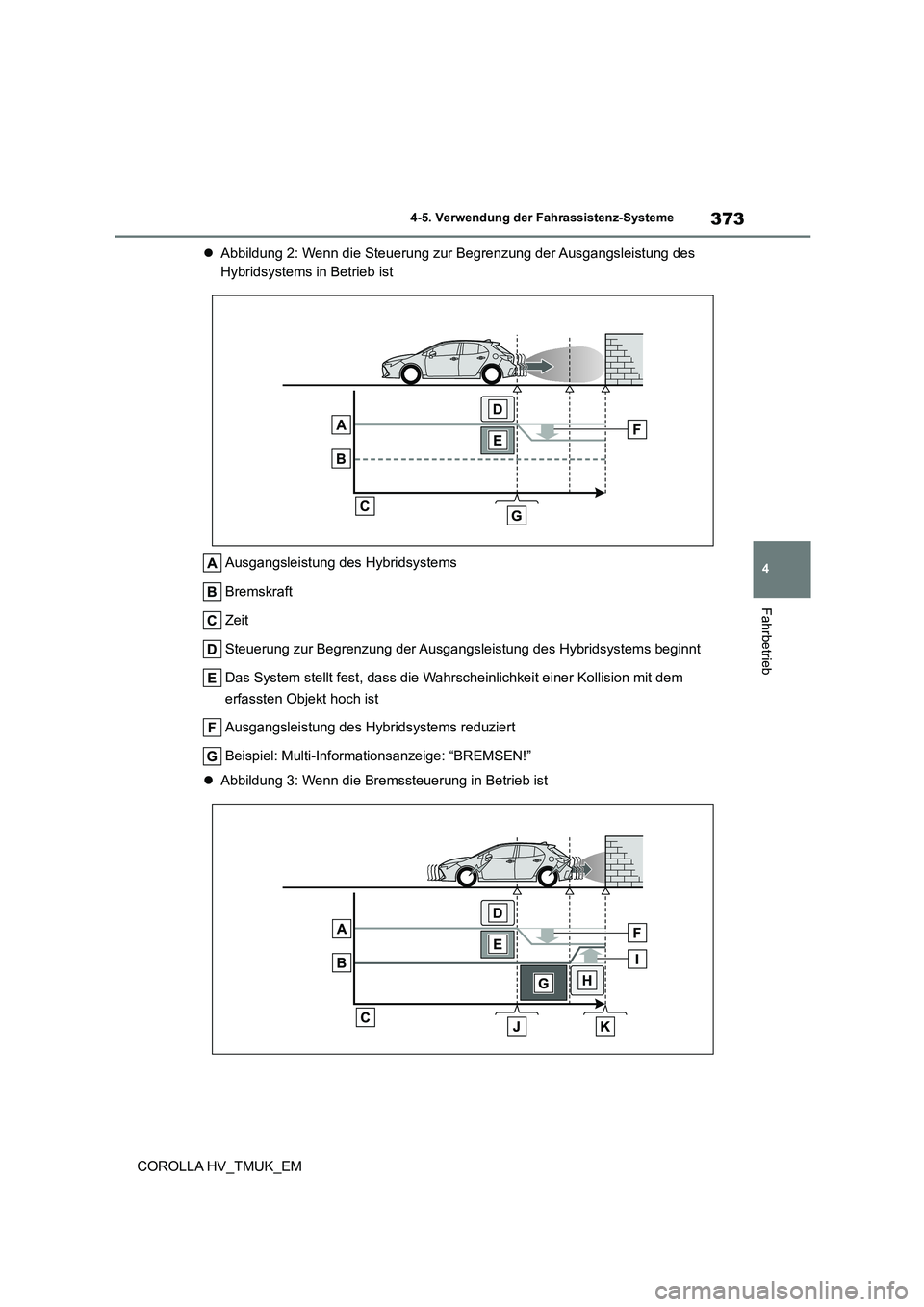

373
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
Abbildung 2: Wenn die Steuerung zur Begrenzung der Ausgangsleistung des
Hybridsystems in Betrieb ist
Ausgangsleistung des Hybridsystems
Bremskraft
Zeit
Steuerung zur Begr enzung der Ausgangsleistung des Hybridsystems beginnt
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt hoch ist
Ausgangsleistung des Hybridsystems reduziert
Beispiel: Multi-Informationsanzeige: “BREMSEN!”
Abbildung 3: Wenn die Bremssteuerung in Betrieb ist
Page 376 of 694

3744-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
Ausgangsleistung des Hybridsystems
Bremskraft
Zeit
Steuerung zur Begr enzung der Ausgangsleistung des Hybridsystems beginnt
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt hoch ist
Ausgangsleistung des Hybridsystems reduziert
Das System stellt fest, dass die Wahrscheinlichkeit einer Kollision mit dem
erfassten Objekt extrem hoch ist
Bremssteuerung nimmt den Betrieb auf
Zunahme der Stärke der Bremssteuerung
Beispiel: Multi-Informationsanzeige: “BREMSEN!”
Beispiel: Multi-Informationsanzeige: “Bremse betätigen.”
■Wenn der Einpark-Bremsassistent akti-
viert wurde
Wenn das Fahrzeug aufgrund des Betriebs des Einpark-Bremsassistenten angehalten
wird, wird der Einpark -Bremsassistent deakti-
viert und die Anzeige PKSB OFF leuchtet
auf. Wenn der Einpark-Bremsassistent unnö- tigerweise eingreift, kann die Bremssteue-
rung durch Betätigen des Bremspedals
abgebrochen werden. Alternativ kann etwa 2 Sekunden gewartet werden, bis der automa-
tische Abbruch erfolgt. Anschließend ist der
Fahrzeugbetrieb durch Betätigen des Gaspe- dals möglich.
■Erneute Aktivierung des Einpark-Brem-
sassistenten
Um den Einpark-Bremsassistenten erneut zu
aktivieren, wenn dieser aufgrund des Betriebs des Einpark-Bremsassistenten
deaktiviert wird, akti vieren Sie das System
wieder ( S.371) oder schalten Sie die Start- taste aus und dann wieder auf ON. Zudem
wird das System automatisch wieder akti-
viert, wenn sich das Objekt nicht länger in Fahrtrichtung des Fahrzeugs befindet oder
sich die Fahrtrichtung des Fahrzeugs ändert
(z. B. wenn zwischen Vorwärts- und Rück- wärtsfahren gewechselt wird).
■Wenn “PKSB nicht verfügbar” auf der
Multi-Information sanzeige angezeigt
wird und die Anzeige PKSB OFF blinkt
●Wenn diese Meldung angezeigt wird, ist
ein Sensor an der vorderen oder hinteren Stoßstange möglicherweise verschmutzt.
Reinigen Sie die Sensoren und ihren
umgebenden Bereich an den Stoßstangen.
●Möglicherweise wurde nach dem Abklem-
men und erneuten Anschließen einer Klemme der 12-Volt-Batterie keine Initiali-
sierung durchgeführt. Initialisieren Sie das
System. ( S.375)Wenn die Meldung auch nach der Initiali-
sierung weiter angezeigt wird, lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
■Wenn “PKSB nicht verfügbar” und “Ein-
parkhilfe nicht verfügbar. Sensor der Einparkhilfe reinigen.” auf der
Multi-Information sanzeige angezeigt
werden und die Anzeige PKSB OFF blinkt
●Möglicherweise ist ei n Sensor mit Eis, Schnee, Schmutz usw. bedeckt. Entfernen
Sie das Eis, den Schnee, den Schmutz
Page 377 of 694

375
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM

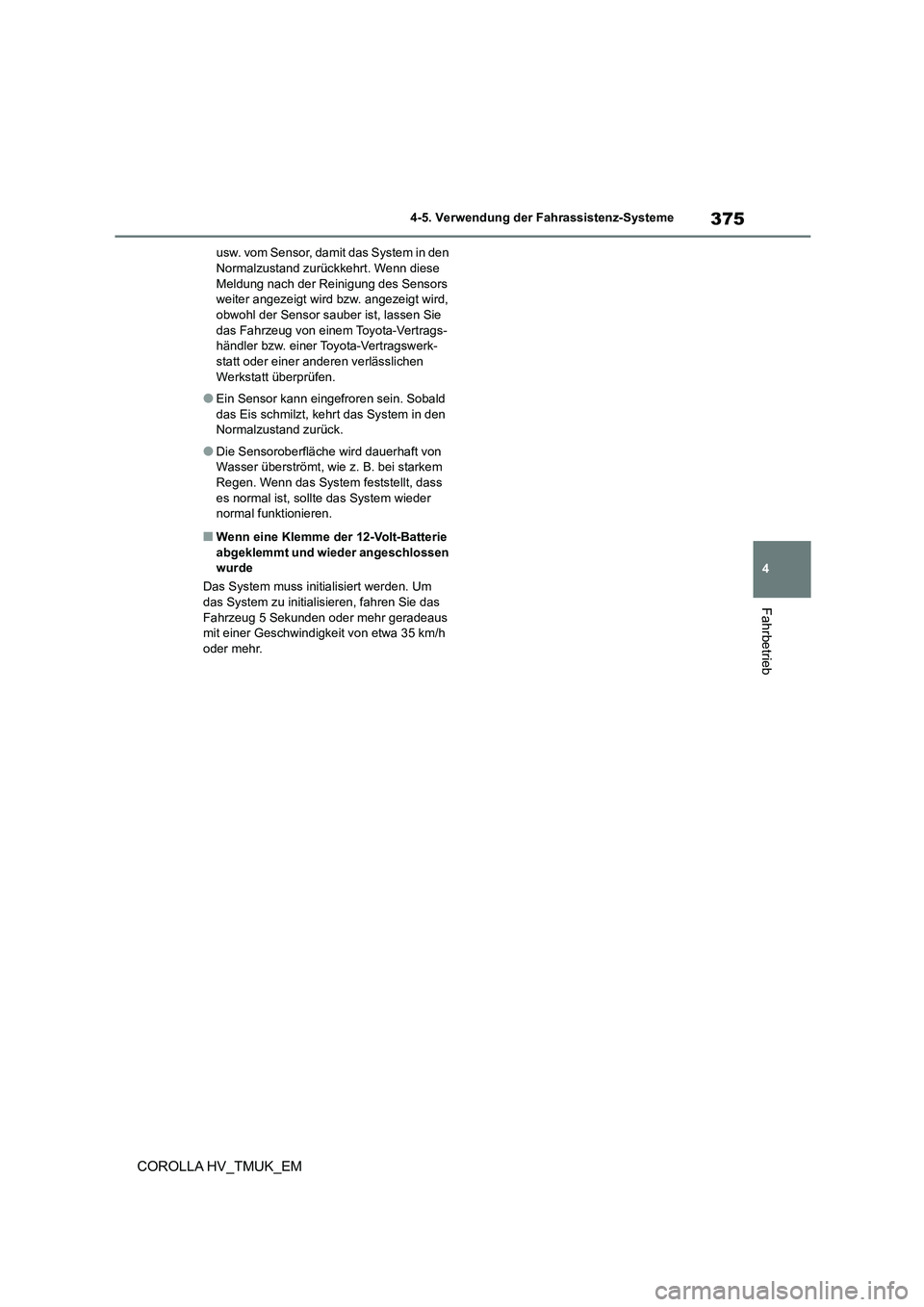

usw. vom Sensor, damit das System in den Normalzustand zurückkehrt. Wenn diese
Meldung nach der Reinigung des Sensors
weiter angezeigt wird bzw. angezeigt wird, obwohl der Sensor sauber ist, lassen Sie
das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
●Ein Sensor kann eingefroren sein. Sobald
das Eis schmilzt, kehrt das System in den
Normalzustand zurück.
●Die Sensoroberfläche wird dauerhaft von
Wasser überströmt, wie z. B. bei starkem
Regen. Wenn das System feststellt, dass es normal ist, sollte das System wieder
normal funktionieren.
■Wenn eine Klemme der 12-Volt-Batterie
abgeklemmt und wieder angeschlossen wurde
Das System muss initialisiert werden. Um
das System zu initialisieren, fahren Sie das
Fahrzeug 5 Sekunden oder mehr geradeaus mit einer Geschwindigkeit von etwa 35 km/h
oder mehr.
Page 378 of 694

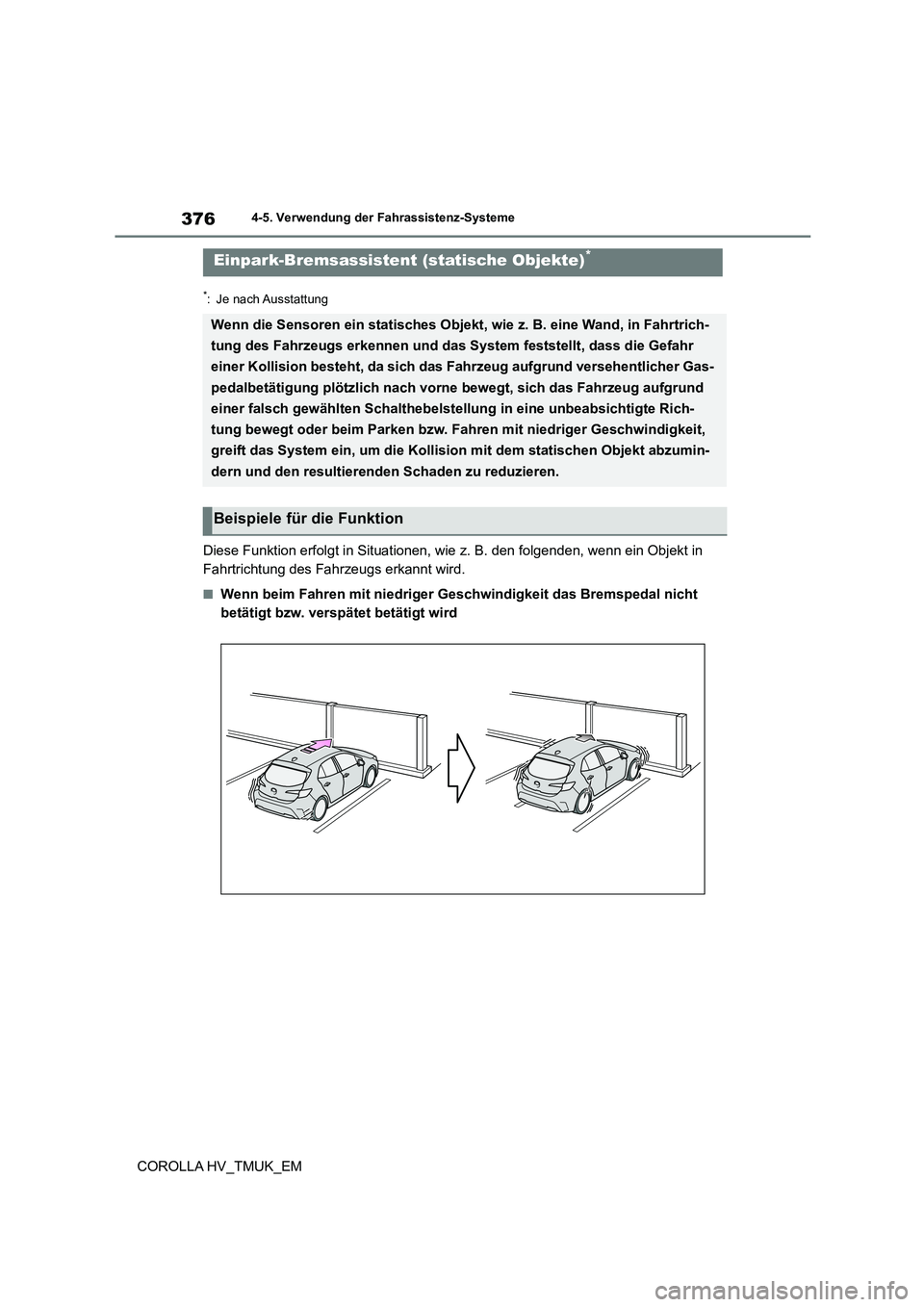

3764-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
*: Je nach Ausstattung
Diese Funktion erfolgt in Situationen, wie z. B. den folgenden, wenn ein Objekt in
Fahrtrichtung des Fahrzeugs erkannt wird.
■Wenn beim Fahren mit niedriger Geschwindigkeit das Bremspedal nicht
betätigt bzw. verspätet betätigt wird
Einpark-Bremsassistent (statische Objekte)*
Wenn die Sensoren ein statisches Objekt, wie z. B. eine Wand, in Fahrtrich-
tung des Fahrzeugs erkennen und das System feststellt, dass die Gefahr
einer Kollision besteht, da sich das Fahrzeug aufgrund versehentlicher Gas-
pedalbetätigung plötzlich nach vorne bewegt, sich das Fahrzeug aufgrund
einer falsch gewählten Schalthebelstellung in eine unbeabsichtigte Rich-
tung bewegt oder beim Parken bzw. Fahren mit niedriger Geschwindigkeit,
greift das System ein, um die Kollision mit dem statischen Objekt abzumin-
dern und den resultierenden Schaden zu reduzieren.
Beispiele für die Funktion
Page 379 of 694

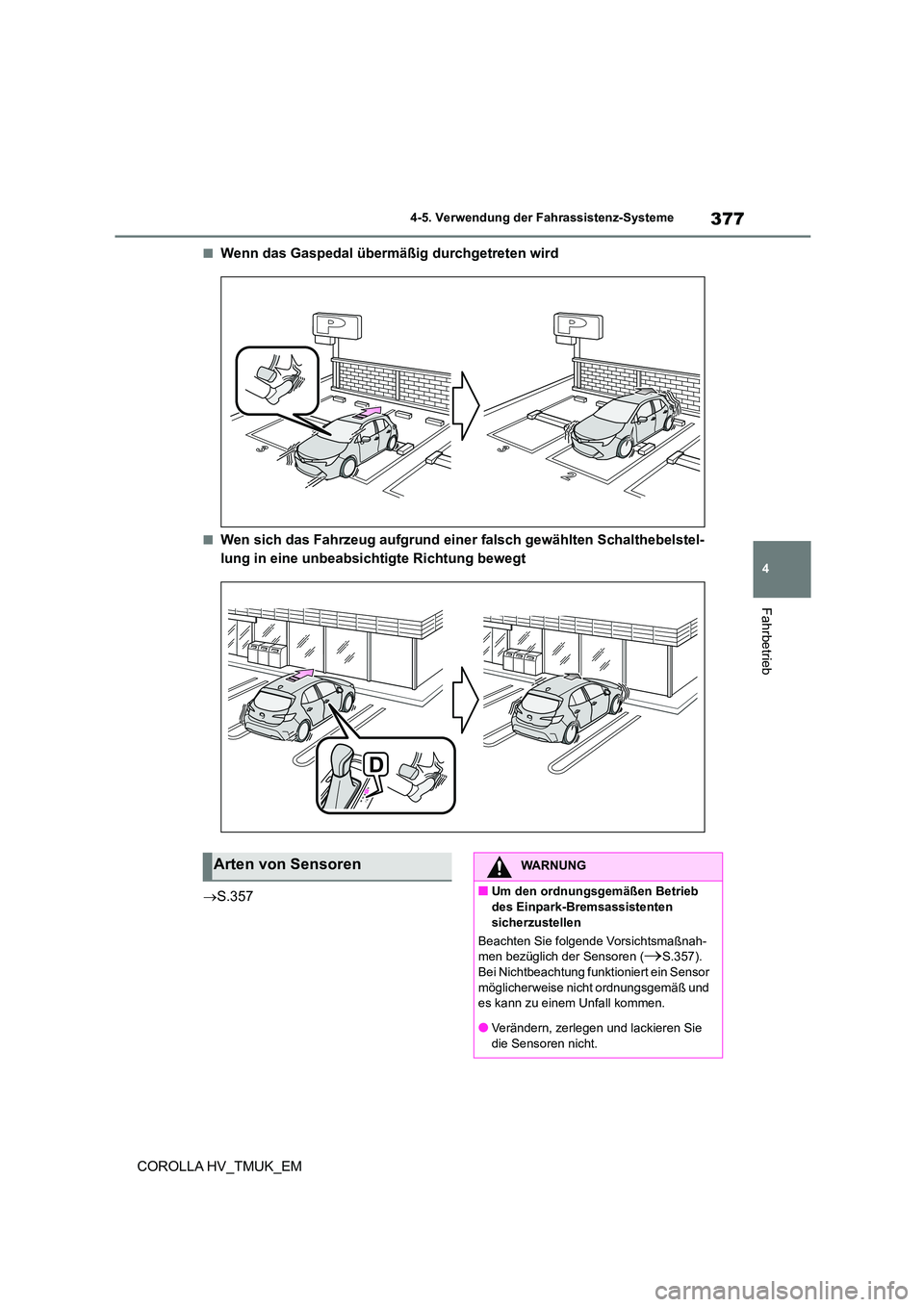

377
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
COROLLA HV_TMUK_EM
■Wenn das Gaspedal übermäßig durchgetreten wird
■Wen sich das Fahrzeug aufgrund einer falsch gewählten Schalthebelstel-
lung in eine unbeabsichtigte Richtung bewegt
S.357
Arten von SensorenWARNUNG
■Um den ordnungsgemäßen Betrieb
des Einpark-Bremsassistenten
sicherzustellen
Beachten Sie folgende Vorsichtsmaßnah- men bezüglich der Sensoren (S.357).
Bei Nichtbeachtung funktioniert ein Sensor
möglicherweise nicht ordnungsgemäß und es kann zu einem Unfall kommen.
●Verändern, zerlegen und lackieren Sie
die Sensoren nicht.
Page 380 of 694

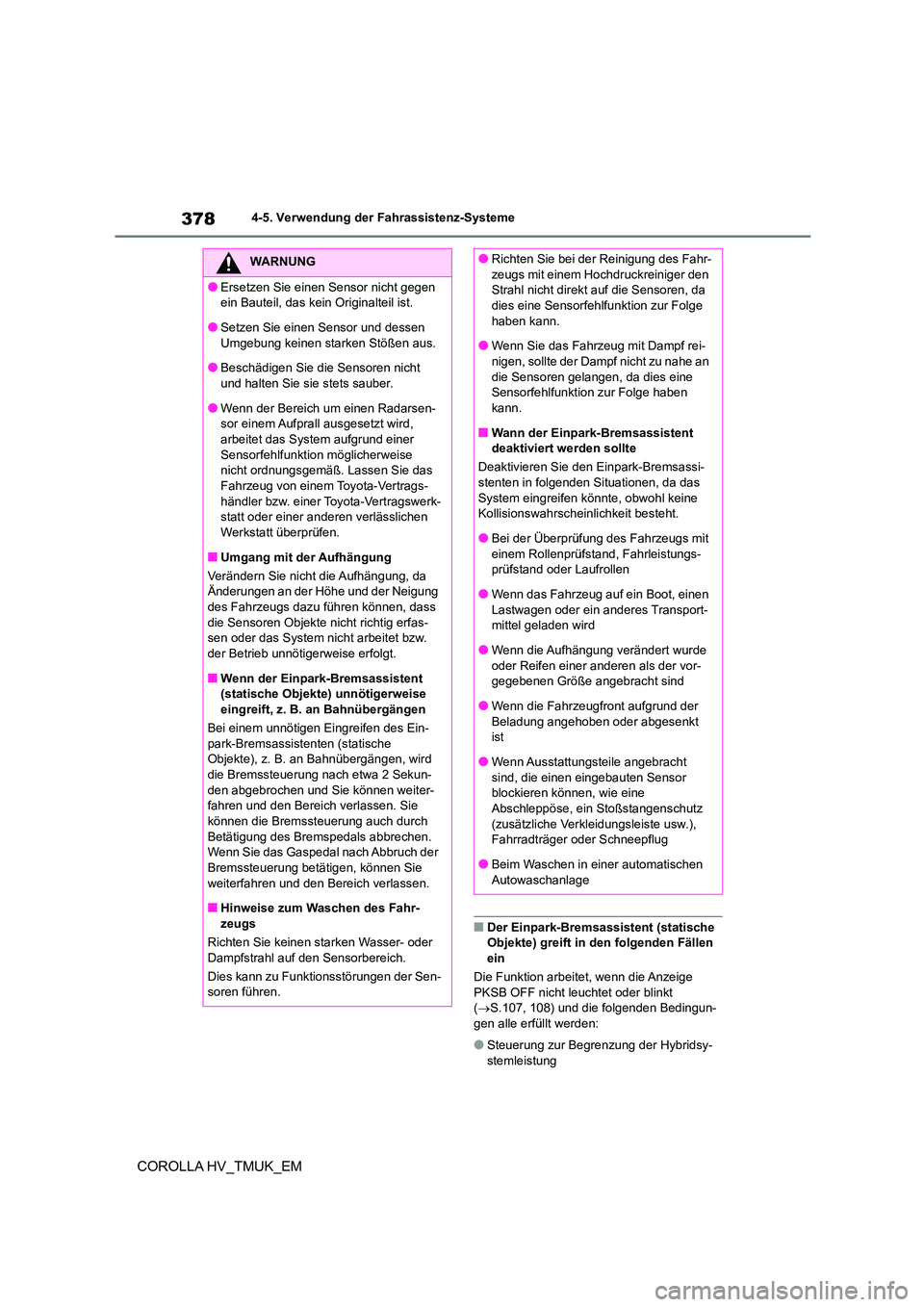

3784-5. Verwendung der Fahrassistenz-Systeme
COROLLA HV_TMUK_EM
■Der Einpark-Bremsassistent (statische Objekte) greift in den folgenden Fällen
ein
Die Funktion arbeitet, wenn die Anzeige
PKSB OFF nicht leuchtet oder blinkt ( S.107, 108) und die folgenden Bedingun-
gen alle erfüllt werden:
●Steuerung zur Begrenzung der Hybridsy-
stemleistung
WARNUNG
●Ersetzen Sie einen Sensor nicht gegen
ein Bauteil, das kein Originalteil ist.
●Setzen Sie einen Sensor und dessen Umgebung keinen starken Stößen aus.
●Beschädigen Sie die Sensoren nicht
und halten Sie sie stets sauber.
●Wenn der Bereich um einen Radarsen-
sor einem Aufprall ausgesetzt wird,
arbeitet das System aufgrund einer Sensorfehlfunktion möglicherweise
nicht ordnungsgemäß. Lassen Sie das
Fahrzeug von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
■Umgang mit der Aufhängung
Verändern Sie nicht die Aufhängung, da
Änderungen an der Höhe und der Neigung
des Fahrzeugs dazu führen können, dass die Sensoren Objekte nicht richtig erfas-
sen oder das System nicht arbeitet bzw.
der Betrieb unnötigerweise erfolgt.
■Wenn der Einpark-Bremsassistent
(statische Objekte) unnötigerweise
eingreift, z. B. an Bahnübergängen
Bei einem unnötigen Eingreifen des Ein-
park-Bremsassistenten (statische Objekte), z. B. an Bahnübergängen, wird
die Bremssteuerung nach etwa 2 Sekun-
den abgebrochen und Sie können weiter- fahren und den Bereich verlassen. Sie
können die Bremssteuerung auch durch
Betätigung des Bremspedals abbrechen. Wenn Sie das Gaspedal nach Abbruch der
Bremssteuerung betätigen, können Sie
weiterfahren und den Bereich verlassen.
■Hinweise zum Waschen des Fahr-
zeugs
Richten Sie keinen starken Wasser- oder
Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sen- soren führen.
●Richten Sie bei der Reinigung des Fahr-
zeugs mit einem Hochdruckreiniger den
Strahl nicht direkt auf die Sensoren, da dies eine Sensorfehlfunktion zur Folge
haben kann.
●Wenn Sie das Fahrzeug mit Dampf rei- nigen, sollte der Dampf nicht zu nahe an
die Sensoren gelangen, da dies eine
Sensorfehlfunktion zur Folge haben kann.
■Wann der Einpark-Bremsassistent
deaktiviert werden sollte
Deaktivieren Sie den Einpark-Bremsassi-
stenten in folgenden Situationen, da das System eingreifen könnte, obwohl keine
Kollisionswahrscheinlichkeit besteht.
●Bei der Überprüfung des Fahrzeugs mit einem Rollenprüfstand, Fahrleistungs-
prüfstand oder Laufrollen
●Wenn das Fahrzeug auf ein Boot, einen Lastwagen oder ein anderes Transport-
mittel geladen wird
●Wenn die Aufhängung verändert wurde oder Reifen einer anderen als der vor-
gegebenen Größe angebracht sind
●Wenn die Fahrzeugfront aufgrund der Beladung angehoben oder abgesenkt
ist
●Wenn Ausstattungsteile angebracht sind, die einen eingebauten Sensor
blockieren können, wie eine
Abschleppöse, ein Stoßstangenschutz (zusätzliche Verkleidungsleiste usw.),
Fahrradträger oder Schneepflug
●Beim Waschen in einer automatischen Autowaschanlage
