TOYOTA COROLLA HATCHBACK 2020 Betriebsanleitungen (in German)

509
6
6-4. Sonstige Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

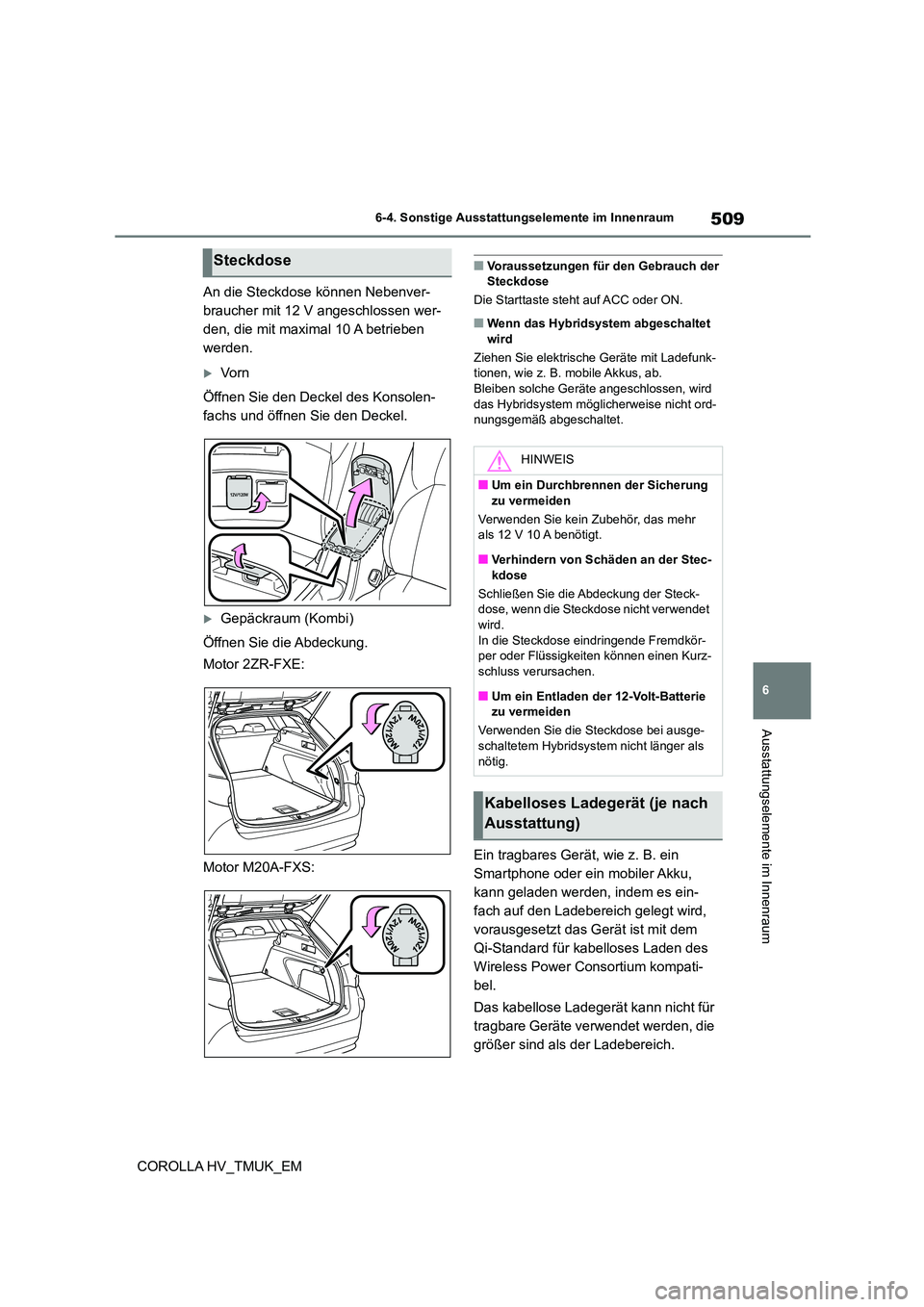

An die Steckdose können Nebenver-
braucher mit 12 V angeschlossen wer-
den, die mit maximal 10 A betrieben
werden.
Vo r n
Öffnen Sie den Deckel des Konsolen-
fachs und öffnen Sie den Deckel.
Gepäckraum (Kombi)
Öffnen Sie die Abdeckung.
Motor 2ZR-FXE:
Motor M20A-FXS:
■Voraussetzungen für den Gebrauch der Steckdose
Die Starttaste steht auf ACC oder ON.
■Wenn das Hybridsystem abgeschaltet
wird
Ziehen Sie elektrische Geräte mit Ladefunk-
tionen, wie z. B. mobile Akkus, ab. Bleiben solche Geräte angeschlossen, wird
das Hybridsystem möglicherweise nicht ord-
nungsgemäß abgeschaltet.
Ein tragbares Gerät, wie z. B. ein
Smartphone oder ein mobiler Akku,
kann geladen werden, indem es ein-
fach auf den Ladebereich gelegt wird,
vorausgesetzt das Gerät ist mit dem
Qi-Standard für kabelloses Laden des
Wireless Power Consortium kompati-
bel.
Das kabellose Ladegerät kann nicht für
tragbare Geräte verwendet werden, die
größer sind als der Ladebereich.
Steckdose
HINWEIS
■Um ein Durchbrennen der Sicherung
zu vermeiden
Verwenden Sie kein Zubehör, das mehr
als 12 V 10 A benötigt.
■Verhindern von Schäden an der Stec- kdose
Schließen Sie die Abdeckung der Steck-
dose, wenn die Steckdose nicht verwendet
wird. In die Steckdose eindringende Fremdkör-
per oder Flüssigkeiten können einen Kurz-
schluss verursachen.
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Verwenden Sie die Steckdose bei ausge-
schaltetem Hybridsyst em nicht länger als nötig.
Kabelloses Ladegerät (je nach
Ausstattung)

5106-4. Sonstige Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
Zudem funktioniert das kabellose Lade-
gerät abhängig vom tragbaren Gerät
möglicherweise nicht ordnungsgemäß.
Beachten Sie die Bedienungsanleitung
des tragbaren Geräts.
■Das “Qi”-Symbol
Das “Qi”-Symbol ist ein eingetragenes
Warenzeichen des Wireless Power
Consortium.
■Teilebezeichnungen
Stromschalter
Betriebsanzeigeleuchte
Lade-Bereich
■Verwendung des kabellosen
Ladegeräts
1 Drücken Sie den Stromschalter des
kabellosen Ladegeräts.
Wenn Sie den Schalter erneut drücken, wird
das kabellose Ladegerät ausgeschaltet.
Beim Einschalten leucht et die Betriebsanzei- geleuchte (grün) auf.
Wenn die Starttaste ausgeschaltet wird, wird
der Ein/Aus-Zustand des kabellosen Lade-
geräts gespeichert.
2 Platzieren Sie ein tragbares Gerät
mit der Ladeoberfläche nach unten
auf dem Ladebereich.
Während des Ladevorgangs leuchtet die
Betriebsanzeigeleuchte (orange).
Wenn der Ladevorgang nicht beginnt, bewe-
gen Sie das tragbare Gerät so weit wie mög- lich in die Mitte des Ladebereichs.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebsanzeigeleuchte (grün) auf.
■Aufladefunktion
 Wenn das tragbare Gerät eine
gewisse Zeit nach Abschluss des
Ladevorgangs nicht entfernt wurde,
beginnt das kabellose Ladegerät
wieder mit dem Ladevorgang.
 Wenn das tragbare Gerät innerhalb
des Ladebereichs bewegt wird, wird
der Ladevorgang vorübergehend
unterbrochen und dann fortgesetzt.

511
6
6-4. Sonstige Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

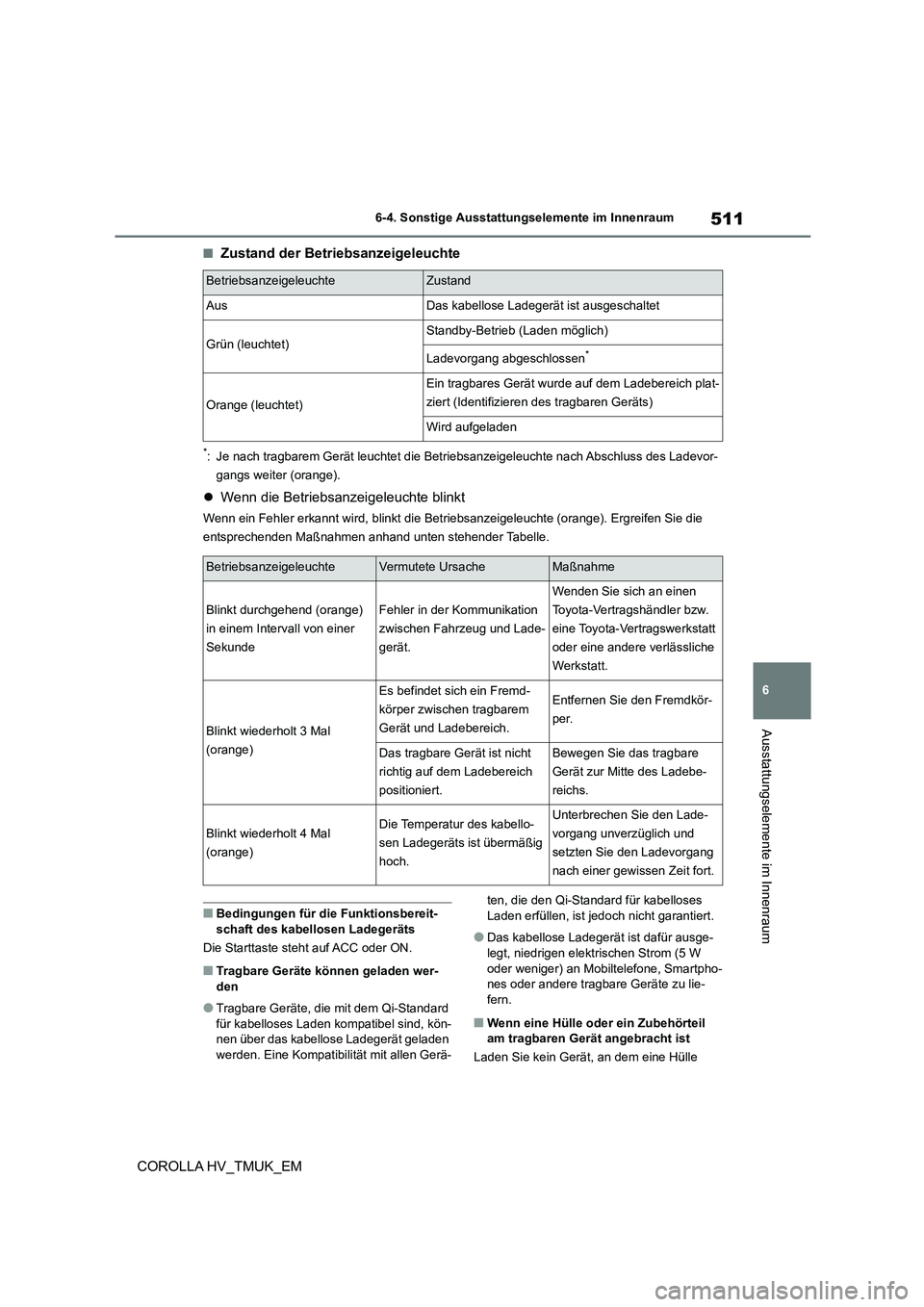

■Zustand der Betriebsanzeigeleuchte
*: Je nach tragbarem Gerät leuchtet die Betriebs anzeigeleuchte nach Abschluss des Ladevor-
gangs weiter (orange).
 Wenn die Betriebsanzeigeleuchte blinkt
Wenn ein Fehler erkannt wird, blinkt die Betriebsanzeigeleuchte (orange). Ergreifen Sie die
entsprechenden Maßnahmen anhand unten stehender Tabelle.
■Bedingungen für die Funktionsbereit-
schaft des kabellosen Ladegeräts
Die Starttaste steht auf ACC oder ON.
■Tragbare Geräte können geladen wer- den
●Tragbare Geräte, die mit dem Qi-Standard für kabelloses Laden kompatibel sind, kön-
nen über das kabellose Ladegerät geladen
werden. Eine Kompatibilität mit allen Gerä-
ten, die den Qi-Standard für kabelloses
Laden erfüllen, ist jedoch nicht garantiert.
●Das kabellose Ladegerät ist dafür ausge-
legt, niedrigen elektrischen Strom (5 W
oder weniger) an Mobiltelefone, Smartpho- nes oder andere tragbare Geräte zu lie-
fern.
■Wenn eine Hülle oder ein Zubehörteil
am tragbaren Gerät angebracht ist
Laden Sie kein Gerät, an dem eine Hülle
BetriebsanzeigeleuchteZustand
AusDas kabellose Ladegerät ist ausgeschaltet
Grün (leuchtet)Standby-Betrieb (Laden möglich)
Ladevorgang abgeschlossen*
Orange (leuchtet)
Ein tragbares Gerät wurde auf dem Ladebereich plat-
ziert (Identifizieren des tragbaren Geräts)
Wird aufgeladen
BetriebsanzeigeleuchteVermutete UrsacheMaßnahme
Blinkt durchgehend (orange)
in einem Intervall von einer
Sekunde
Fehler in der Kommunikation
zwischen Fahrzeug und Lade-
gerät.
Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt
oder eine andere verlässliche
Werkstatt.
Blinkt wiederholt 3 Mal
(orange)
Es befindet sich ein Fremd-
körper zwischen tragbarem
Gerät und Ladebereich.
Entfernen Sie den Fremdkör-
per.
Das tragbare Gerät ist nicht
richtig auf dem Ladebereich
positioniert.
Bewegen Sie das tragbare
Gerät zur Mitte des Ladebe-
reichs.
Blinkt wiederholt 4 Mal
(orange)
Die Temperatur des kabello-
sen Ladegeräts ist übermäßig
hoch.
Unterbrechen Sie den Lade-
vorgang unverzüglich und
setzten Sie den Ladevorgang
nach einer gewissen Zeit fort.

5126-4. Sonstige Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

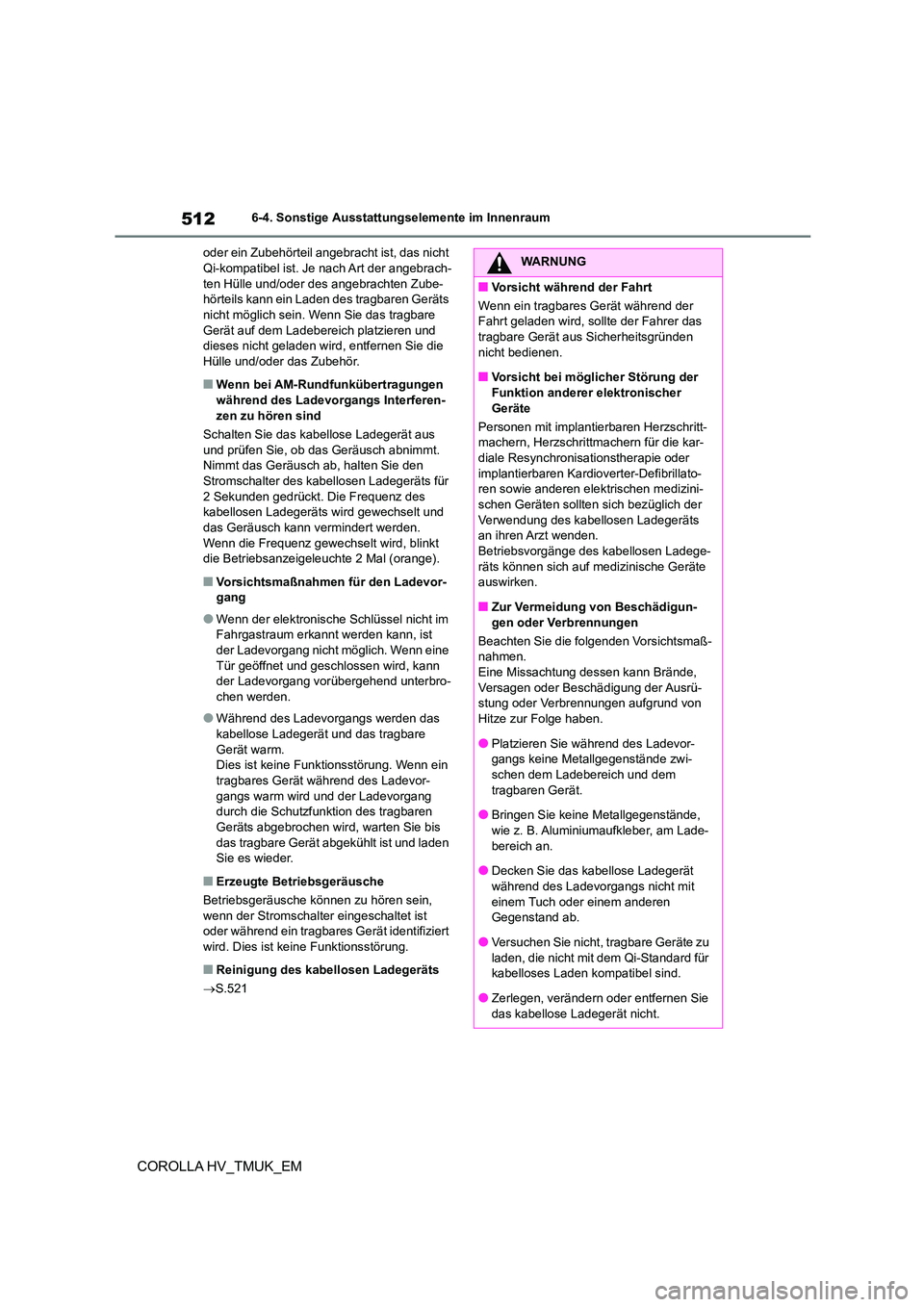

oder ein Zubehörteil angebracht ist, das nicht Qi-kompatibel ist. Je nach Art der angebrach-
ten Hülle und/oder des angebrachten Zube-
hörteils kann ein Laden des tragbaren Geräts nicht möglich sein. Wenn Sie das tragbare
Gerät auf dem Ladebereich platzieren und
dieses nicht geladen wird, entfernen Sie die Hülle und/oder das Zubehör.
■Wenn bei AM-Rundfunkübertragungen
während des Ladevorgangs Interferen-
zen zu hören sind
Schalten Sie das kabellose Ladegerät aus
und prüfen Sie, ob das Geräusch abnimmt. Nimmt das Geräusch ab, halten Sie den
Stromschalter des kabellosen Ladegeräts für
2 Sekunden gedrückt. Die Frequenz des kabellosen Ladegeräts wird gewechselt und
das Geräusch kann vermindert werden.
Wenn die Frequenz gewechselt wird, blinkt die Betriebsanzeigeleuchte 2 Mal (orange).
■Vorsichtsmaßnahmen für den Ladevor-
gang
●Wenn der elektronische Schlüssel nicht im
Fahrgastraum erkannt werden kann, ist
der Ladevorgang nicht möglich. Wenn eine Tür geöffnet und geschlossen wird, kann
der Ladevorgang vorübergehend unterbro-
chen werden.
●Während des Ladevorgangs werden das
kabellose Ladegerät und das tragbare Gerät warm.
Dies ist keine Funktionsstörung. Wenn ein
tragbares Gerät während des Ladevor- gangs warm wird und der Ladevorgang
durch die Schutzfunktion des tragbaren
Geräts abgebrochen wird, warten Sie bis das tragbare Gerät abgekühlt ist und laden
Sie es wieder.
■Erzeugte Betriebsgeräusche
Betriebsgeräusche können zu hören sein,
wenn der Stromschalter eingeschaltet ist oder während ein tragbares Gerät identifiziert
wird. Dies ist keine Funktionsstörung.
■Reinigung des kabellosen Ladegeräts
 S.521
WARNUNG
■Vorsicht während der Fahrt
Wenn ein tragbares Gerät während der
Fahrt geladen wird, sollte der Fahrer das
tragbare Gerät aus Sicherheitsgründen nicht bedienen.
■Vorsicht bei möglicher Störung der
Funktion anderer elektronischer Geräte
Personen mit implantierbaren Herzschritt-
machern, Herzschrittmachern für die kar-
diale Resynchronisationstherapie oder implantierbaren Kardioverter-Defibrillato-
ren sowie anderen elek trischen medizini-
schen Geräten sollten sich bezüglich der Verwendung des kabellosen Ladegeräts
an ihren Arzt wenden.
Betriebsvorgänge des kabellosen Ladege- räts können sich auf medizinische Geräte
auswirken.
■Zur Vermeidung von Beschädigun- gen oder Verbrennungen
Beachten Sie die folgenden Vorsichtsmaß-
nahmen.
Eine Missachtung dessen kann Brände, Versagen oder Beschädigung der Ausrü-
stung oder Verbrennungen aufgrund von
Hitze zur Folge haben.
●Platzieren Sie während des Ladevor- gangs keine Metallgegenstände zwi-
schen dem Ladebereich und dem
tragbaren Gerät.
●Bringen Sie keine Metallgegenstände,
wie z. B. Aluminiumaufkleber, am Lade-
bereich an.
●Decken Sie das kabellose Ladegerät
während des Ladevorgangs nicht mit
einem Tuch oder einem anderen Gegenstand ab.
●Versuchen Sie nicht, tragbare Geräte zu
laden, die nicht mit dem Qi-Standard für kabelloses Laden kompatibel sind.
●Zerlegen, verändern oder entfernen Sie
das kabellose Ladegerät nicht.

513
6
6-4. Sonstige Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

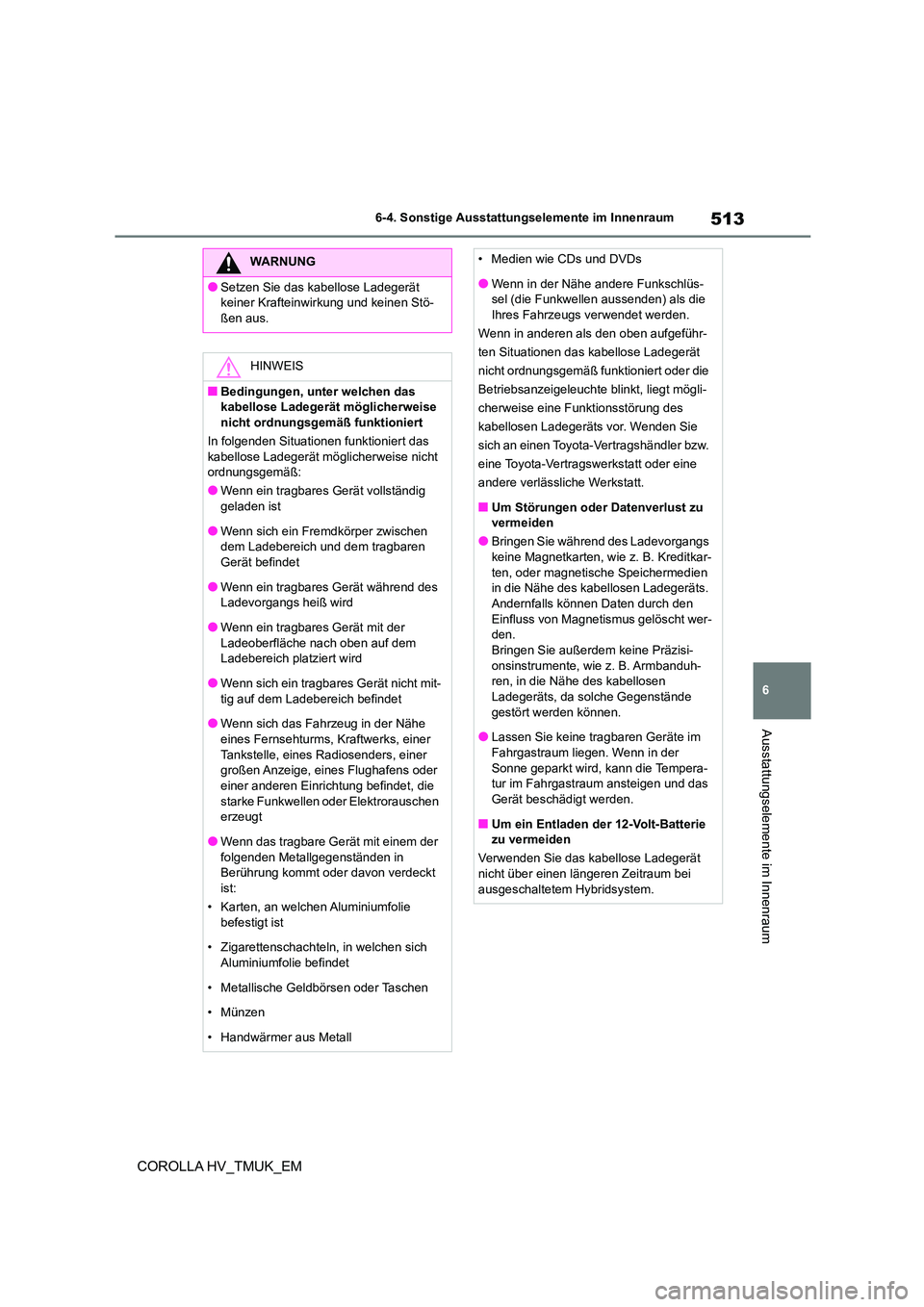

WARNUNG
●Setzen Sie das kabellose Ladegerät
keiner Krafteinwirkung und keinen Stö-
ßen aus.
HINWEIS
■Bedingungen, unter welchen das
kabellose Ladegerät möglicherweise nicht ordnungsgemäß funktioniert
In folgenden Situationen funktioniert das
kabellose Ladegerät möglicherweise nicht
ordnungsgemäß:
●Wenn ein tragbares Gerät vollständig geladen ist
●Wenn sich ein Fremdkörper zwischen
dem Ladebereich und dem tragbaren Gerät befindet
●Wenn ein tragbares Gerät während des
Ladevorgangs heiß wird
●Wenn ein tragbares Gerät mit der
Ladeoberfläche nach oben auf dem
Ladebereich platziert wird
●Wenn sich ein tragbares Gerät nicht mit-
tig auf dem Ladebereich befindet
●Wenn sich das Fahrzeug in der Nähe eines Fernsehturms, Kraftwerks, einer
Tankstelle, eines Radiosenders, einer
großen Anzeige, eines Flughafens oder einer anderen Einrichtung befindet, die
starke Funkwellen oder Elektrorauschen
erzeugt
●Wenn das tragbare Gerät mit einem der
folgenden Metallgegenständen in
Berührung kommt oder davon verdeckt ist:
• Karten, an welchen Aluminiumfolie
befestigt ist
• Zigarettenschachteln, in welchen sich Aluminiumfolie befindet
• Metallische Geldbörsen oder Taschen
•Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
●Wenn in der Nähe andere Funkschlüs-
sel (die Funkwellen aussenden) als die Ihres Fahrzeugs verwendet werden.
Wenn in anderen als den oben aufgeführ-
ten Situationen das kabellose Ladegerät
nicht ordnungsgemäß funktioniert oder die
Betriebsanzeigeleuchte blinkt, liegt mögli-
cherweise eine Funktionsstörung des
kabellosen Ladegeräts vor. Wenden Sie
sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
■Um Störungen oder Datenverlust zu
vermeiden
●Bringen Sie während des Ladevorgangs
keine Magnetkarten, wie z. B. Kreditkar- ten, oder magnetische Speichermedien
in die Nähe des kabellosen Ladegeräts.
Andernfalls können Daten durch den Einfluss von Magnetismus gelöscht wer-
den.
Bringen Sie außerdem keine Präzisi- onsinstrumente, wie z. B. Armbanduh-
ren, in die Nähe des kabellosen
Ladegeräts, da solche Gegenstände gestört werden können.
●Lassen Sie keine tragbaren Geräte im
Fahrgastraum liegen. Wenn in der Sonne geparkt wird, kann die Tempera-
tur im Fahrgastraum ansteigen und das
Gerät beschädigt werden.
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Verwenden Sie das kabellose Ladegerät
nicht über einen längeren Zeitraum bei ausgeschaltetem Hybridsystem.

5146-4. Sonstige Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

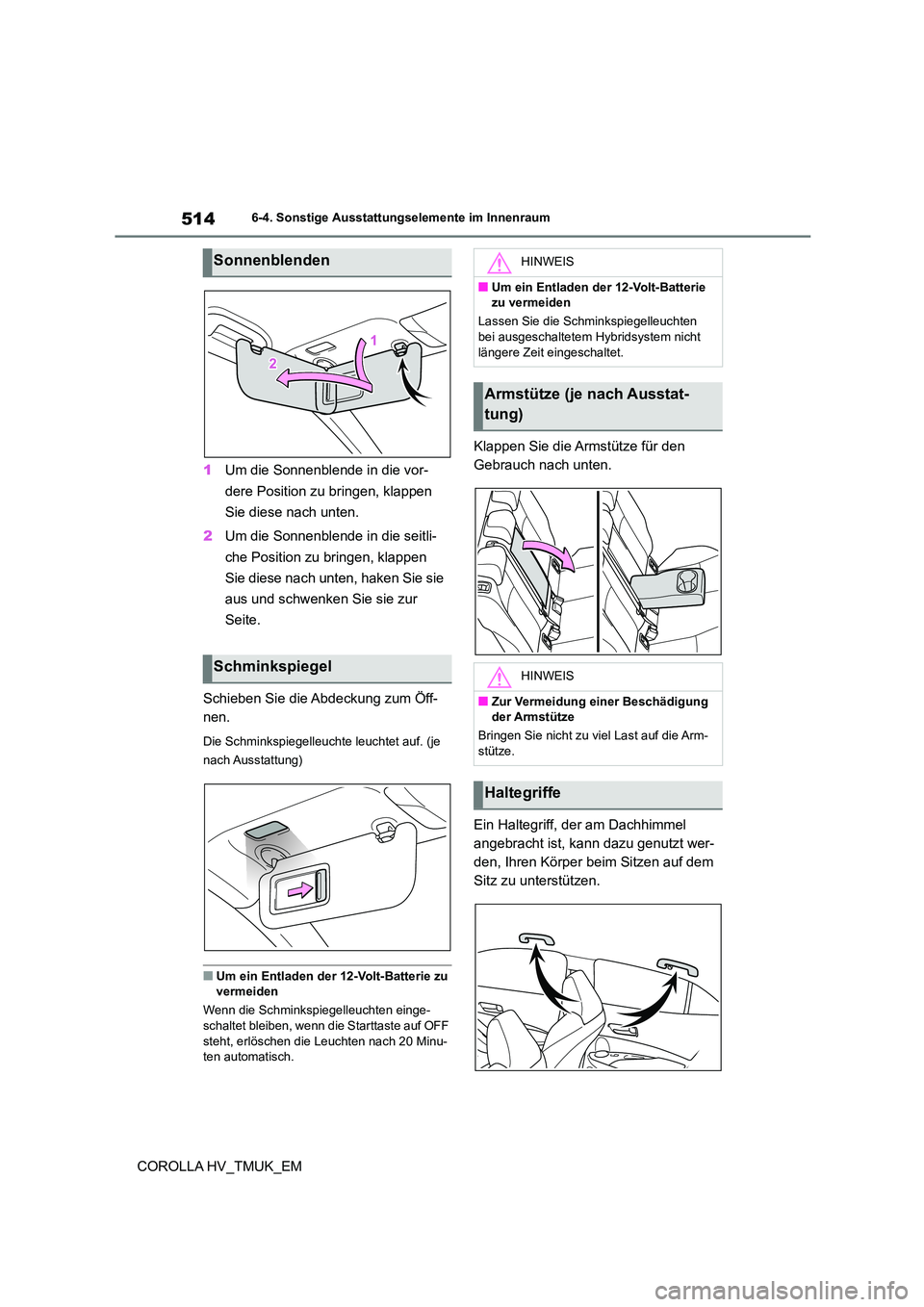

1 Um die Sonnenblende in die vor-
dere Position zu bringen, klappen
Sie diese nach unten.
2 Um die Sonnenblende in die seitli-
che Position zu bringen, klappen
Sie diese nach unten, haken Sie sie
aus und schwenken Sie sie zur
Seite.
Schieben Sie die Abdeckung zum Öff-
nen.
Die Schminkspiegelleucht e leuchtet auf. (je
nach Ausstattung)
■Um ein Entladen der 12-Volt-Batterie zu vermeiden
Wenn die Schminkspiegelleuchten einge-
schaltet bleiben, wenn die Starttaste auf OFF
steht, erlöschen die Leuchten nach 20 Minu- ten automatisch.
Klappen Sie die Armstütze für den
Gebrauch nach unten.
Ein Haltegriff, der am Dachhimmel
angebracht ist, kann dazu genutzt wer-
den, Ihren Körper beim Sitzen auf dem
Sitz zu unterstützen.
Sonnenblenden
Schminkspiegel
HINWEIS
■Um ein Entladen der 12-Volt-Batterie
zu vermeiden
Lassen Sie die Schm inkspiegelleuchten
bei ausgeschaltetem Hybridsystem nicht längere Zeit eingeschaltet.
Armstütze (je nach Ausstat-
tung)
HINWEIS
■Zur Vermeidung einer Beschädigung der Armstütze
Bringen Sie nicht zu viel Last auf die Arm-
stütze.
Haltegriffe

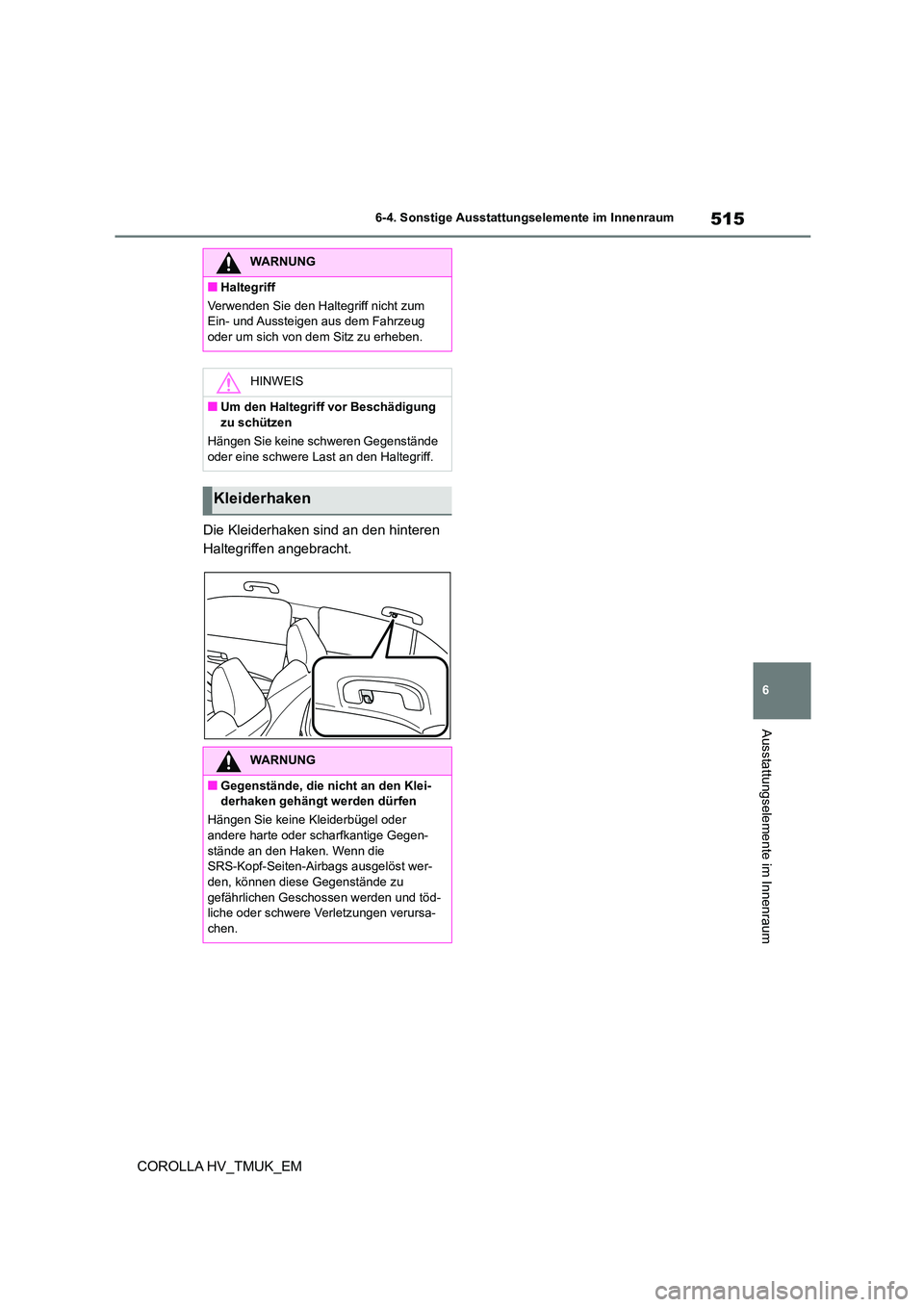

515
6
6-4. Sonstige Ausstattungselemente im Innenraum
Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM
Die Kleiderhaken sind an den hinteren
Haltegriffen angebracht.
WARNUNG
■Haltegriff
Verwenden Sie den Haltegriff nicht zum
Ein- und Aussteigen aus dem Fahrzeug
oder um sich von dem Sitz zu erheben.
HINWEIS
■Um den Haltegriff vor Beschädigung zu schützen
Hängen Sie keine schweren Gegenstände
oder eine schwere Last an den Haltegriff.
Kleiderhaken
WARNUNG
■Gegenstände, die nicht an den Klei- derhaken gehängt werden dürfen
Hängen Sie keine Kleiderbügel oder
andere harte oder scharfkantige Gegen-
stände an den Haken. Wenn die SRS-Kopf-Seiten-Airbags ausgelöst wer-
den, können diese Gegenstände zu
gefährlichen Geschossen werden und töd- liche oder schwere Verletzungen verursa-
chen.

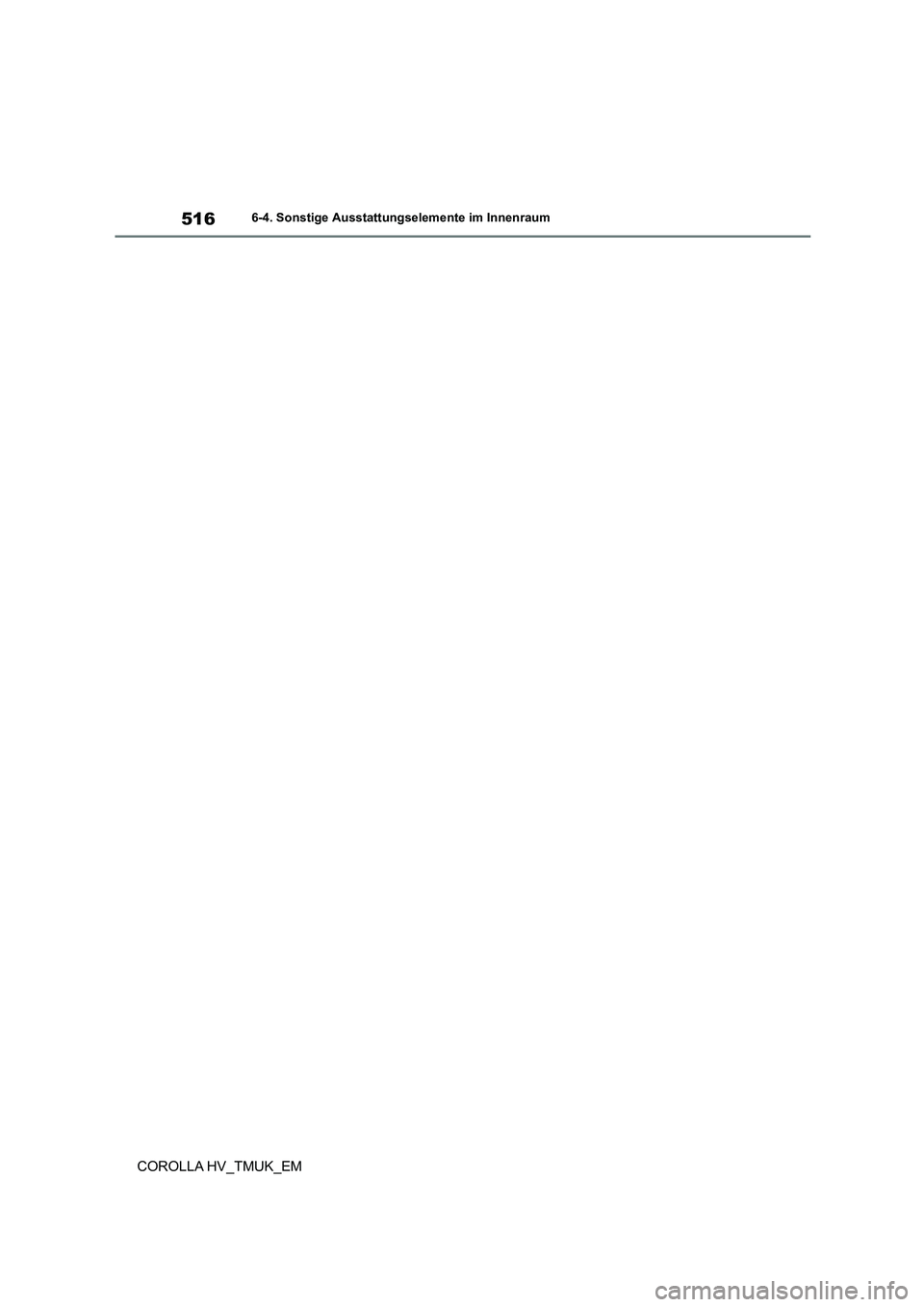

5166-4. Sonstige Ausstattungselemente im Innenraum
COROLLA HV_TMUK_EM

7
517
7

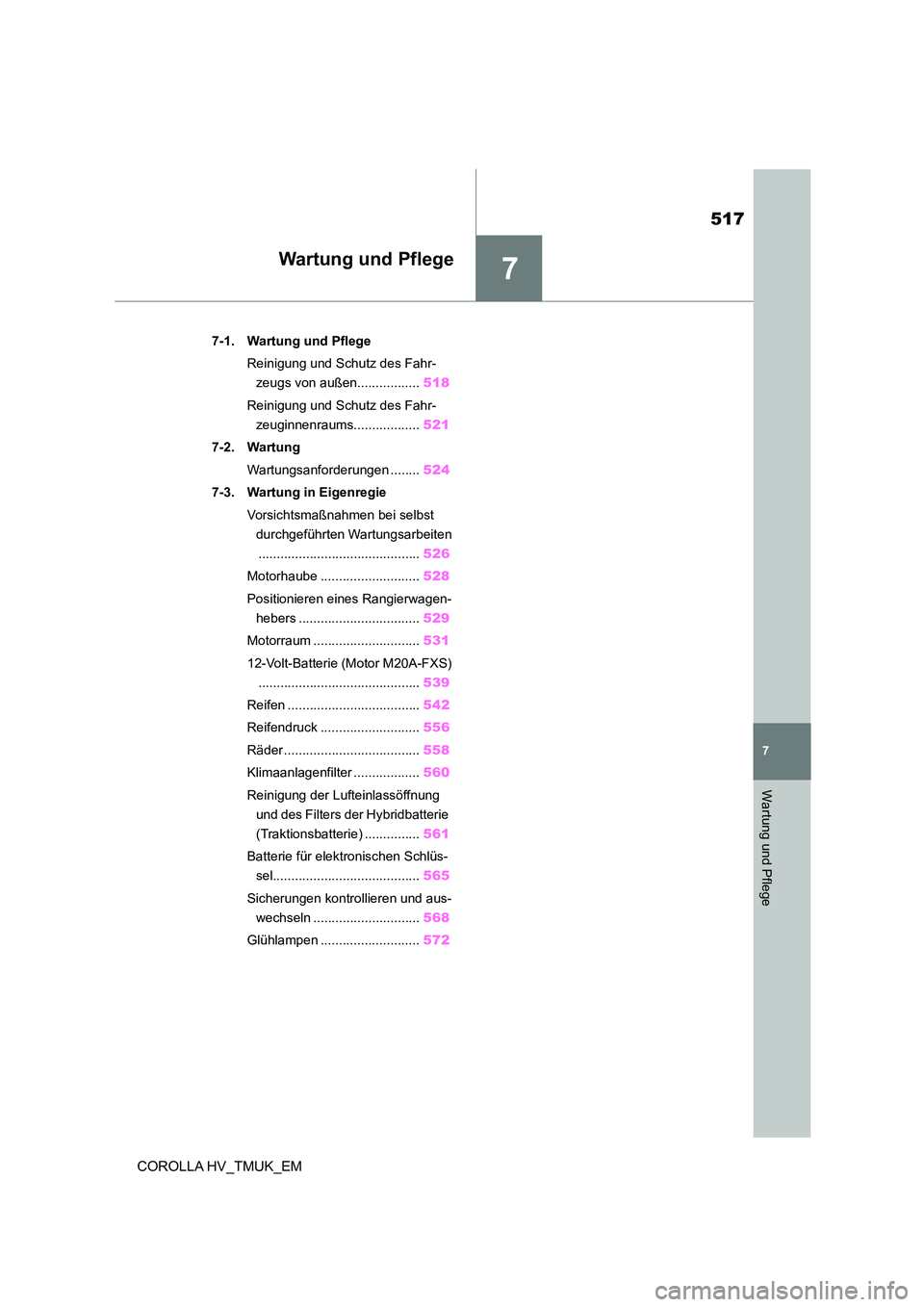

Wartung und Pflege
COROLLA HV_TMUK_EM
Wartung und Pflege
.7-1. Wartung und Pflege
Reinigung und Schutz des Fahr-
zeugs von außen................. 518
Reinigung und Schutz des Fahr-
zeuginnenraums.................. 521
7-2. Wartung
Wartungsanforderungen ........ 524
7-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei selbst
durchgeführten Wartungsarbeiten
............................................ 526
Motorhaube ........................... 528
Positionieren eines Rangierwagen-
hebers ................................. 529
Motorraum ............................. 531
12-Volt-Batterie (Motor M20A-FXS)
............................................ 539
Reifen .................................... 542
Reifendruck ........................... 556
Räder ..................................... 558
Klimaanlagenfilter .................. 560
Reinigung der Lufteinlassöffnung
und des Filters der Hybridbatterie
(Traktionsbatterie) ............... 561
Batterie für elektronischen Schlüs-
sel........................................ 565
Sicherungen kontrollieren und aus-
wechseln ............................. 568
Glühlampen ........................... 572

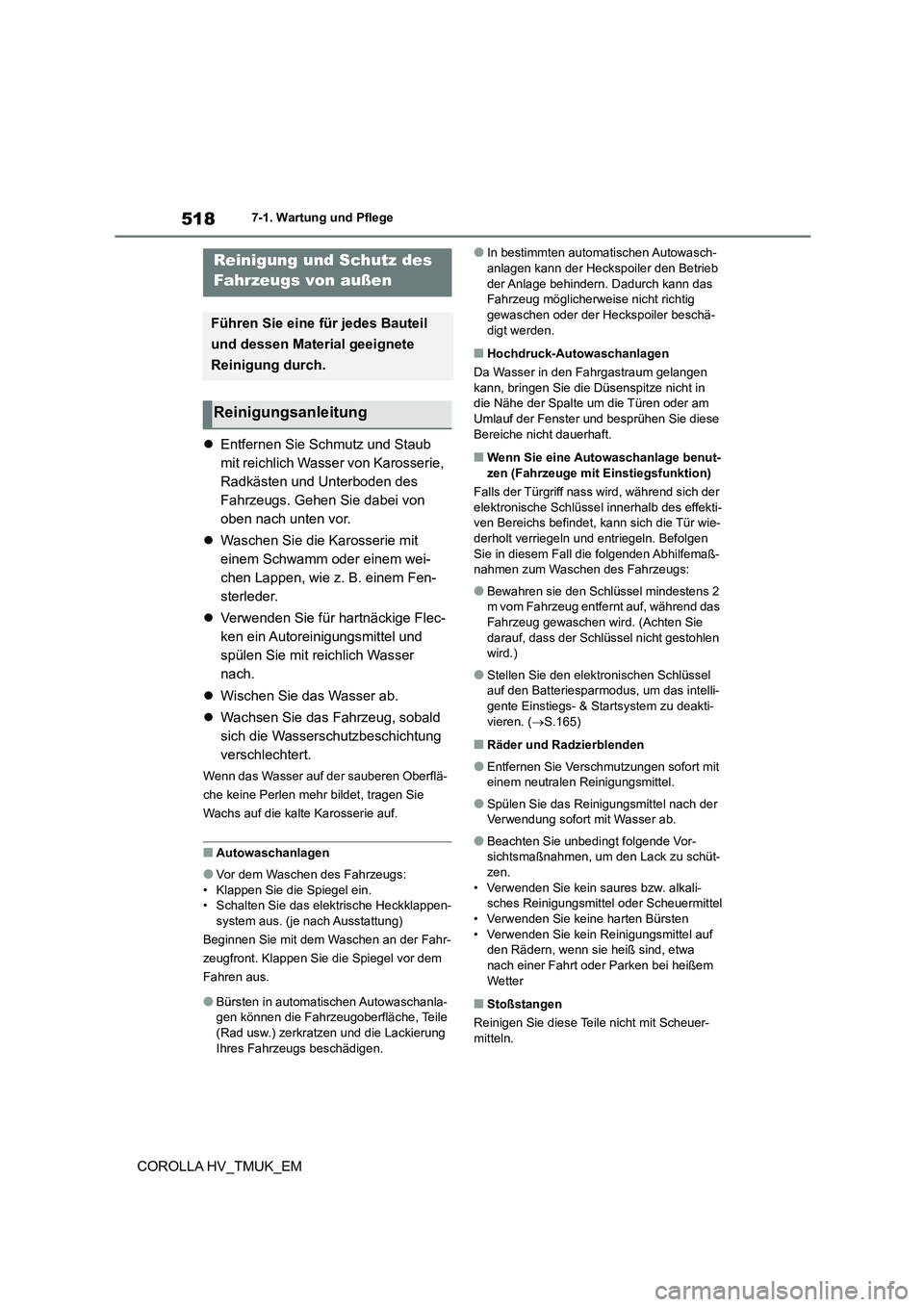

5187-1. Wartung und Pflege
COROLLA HV_TMUK_EM
7-1.Wartung und Pflege
Entfernen Sie Schmutz und Staub
mit reichlich Wasser von Karosserie,
Radkästen und Unterboden des
Fahrzeugs. Gehen Sie dabei von
oben nach unten vor.
 Waschen Sie die Karosserie mit
einem Schwamm oder einem wei-
chen Lappen, wie z. B. einem Fen-
sterleder.
 Verwenden Sie für hartnäckige Flec-
ken ein Autoreinigungsmittel und
spülen Sie mit reichlich Wasser
nach.
 Wischen Sie das Wasser ab.
 Wachsen Sie das Fahrzeug, sobald
sich die Wasserschutzbeschichtung
verschlechtert.
Wenn das Wasser auf der sauberen Oberflä-
che keine Perlen mehr bildet, tragen Sie
Wachs auf die kalte Karosserie auf.
■Autowaschanlagen
●Vor dem Waschen des Fahrzeugs:
• Klappen Sie die Spiegel ein. • Schalten Sie das elektrische Heckklappen-
system aus. (je nach Ausstattung)
Beginnen Sie mit dem Waschen an der Fahr-
zeugfront. Klappen Sie die Spiegel vor dem
Fahren aus.
●Bürsten in automatischen Autowaschanla- gen können die Fahrzeugoberfläche, Teile
(Rad usw.) zerkratzen und die Lackierung
Ihres Fahrzeugs beschädigen.
●In bestimmten automatischen Autowasch- anlagen kann der Heckspoiler den Betrieb
der Anlage behindern. Dadurch kann das
Fahrzeug möglicherwe ise nicht richtig gewaschen oder der Heckspoiler beschä-
digt werden.
■Hochdruck-Autowaschanlagen
Da Wasser in den Fahrgastraum gelangen
kann, bringen Sie die Düsenspitze nicht in die Nähe der Spalte um die Türen oder am
Umlauf der Fenster und besprühen Sie diese
Bereiche nicht dauerhaft.
■Wenn Sie eine Autowaschanlage benut-
zen (Fahrzeuge mit Einstiegsfunktion)
Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des effekti-
ven Bereichs befindet, kann sich die Tür wie-
derholt verriegeln und entriegeln. Befolgen Sie in diesem Fall die folgenden Abhilfemaß-
nahmen zum Waschen des Fahrzeugs:
●Bewahren sie den Schlüssel mindestens 2
m vom Fahrzeug entfernt auf, während das
Fahrzeug gewaschen wird. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
●Stellen Sie den elek tronischen Schlüssel
auf den Batteriesparmodus, um das intelli-
gente Einstiegs- & Startsystem zu deakti- vieren. ( S.165)
■Räder und Radzierblenden
●Entfernen Sie Verschmutzungen sofort mit einem neutralen Reinigungsmittel.
●Spülen Sie das Reinigungsmittel nach der Verwendung sofort mit Wasser ab.
●Beachten Sie unbedingt folgende Vor-sichtsmaßnahmen, um den Lack zu schüt-
zen.
• Verwenden Sie kein saures bzw. alkali- sches Reinigungsmittel oder Scheuermittel
• Verwenden Sie keine harten Bürsten
• Verwenden Sie kein Reinigungsmittel auf den Rädern, wenn sie heiß sind, etwa
nach einer Fahrt oder Parken bei heißem
Wetter
■Stoßstangen
Reinigen Sie diese Teile nicht mit Scheuer- mitteln.
Reinigung und Schutz des
Fahrzeugs von außen
Führen Sie eine für jedes Bauteil
und dessen Material geeignete
Reinigung durch.
Reinigungsanleitung
