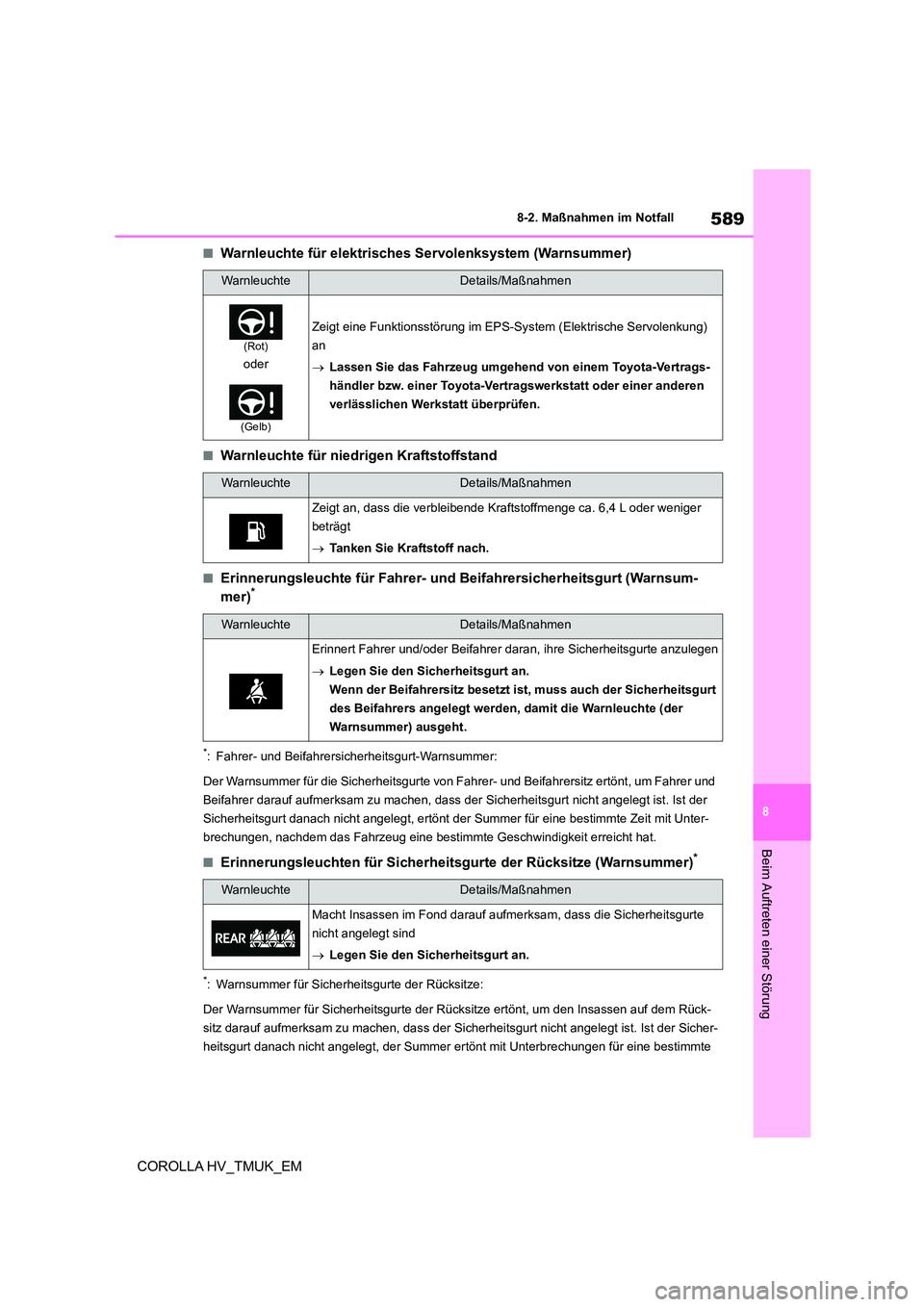

TOYOTA COROLLA HATCHBACK 2020 Betriebsanleitungen (in German)

589
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
■Warnleuchte für nied rigen Kraftstoffstand
■Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt (Warnsum-
mer)*
*: Fahrer- und Beifahrersicherheitsgurt-Warnsummer:
Der Warnsummer für die Sicherheitsgurte von F ahrer- und Beifahrersitz ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Ist der
Sicherheitsgurt danach nicht angelegt, ertönt der Summer für eine bestimmte Zeit mit Unter-
brechungen, nachdem das Fahrzeug eine besti mmte Geschwindigkeit erreicht hat.
■Erinnerungsleuchten für Sicherheitsgurte der Rücksitze (Warnsummer)*
*: Warnsummer für Sicherheitsgurte der Rücksitze:
Der Warnsummer für Sicherheitsgurte der Rücksitze ertönt, um den Insassen auf dem Rück-
sitz darauf aufmerksam zu machen, dass der Si cherheitsgurt nicht angelegt ist. Ist der Sicher-
heitsgurt danach nicht angelegt, der Summer ertönt mit Unterbrechungen für eine bestimmte
WarnleuchteDetails/Maßnahmen
(Rot)
oder
(Gelb)
Zeigt eine Funktionsstörung im EPS-S ystem (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 6,4 L oder weniger
beträgt
 Tanken Sie Kraftstoff nach.
WarnleuchteDetails/Maßnahmen
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicherheitsgurt
des Beifahrers angelegt werden, damit die Warnleuchte (der
Warnsummer) ausgeht.
WarnleuchteDetails/Maßnahmen
Macht Insassen im Fond darauf aufmerk sam, dass die Sicherheitsgurte
nicht angelegt sind
 Legen Sie den Sicherheitsgurt an.

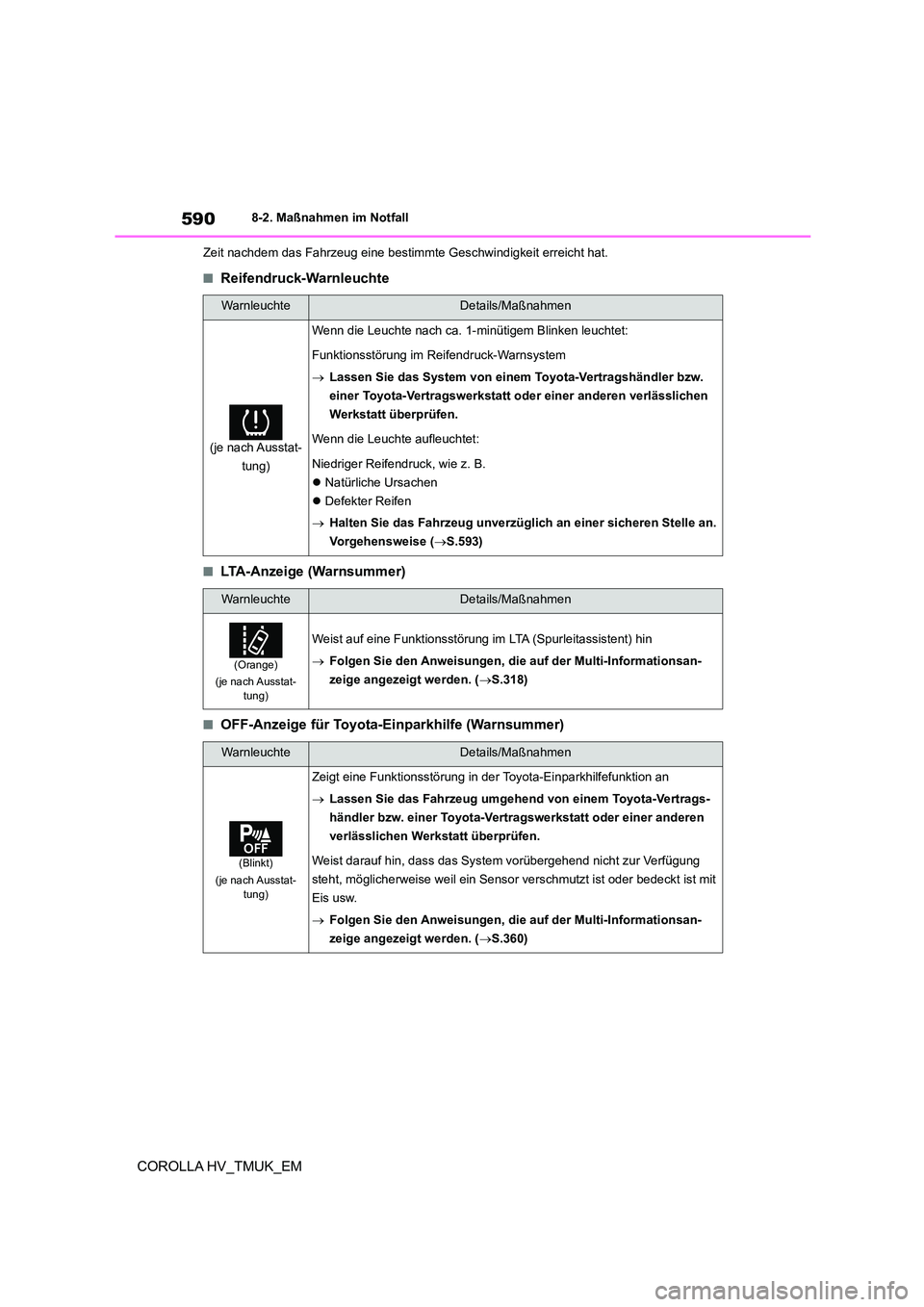

5908-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
Zeit nachdem das Fahrzeug eine bestimmte Geschwindigkeit erreicht hat.
■Reifendruck-Warnleuchte
■LTA-Anzeige (Warnsummer)
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
WarnleuchteDetails/Maßnahmen
(je nach Ausstat-
tung)
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.593)
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung im LTA (Spurleitassistent) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.318)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.360)

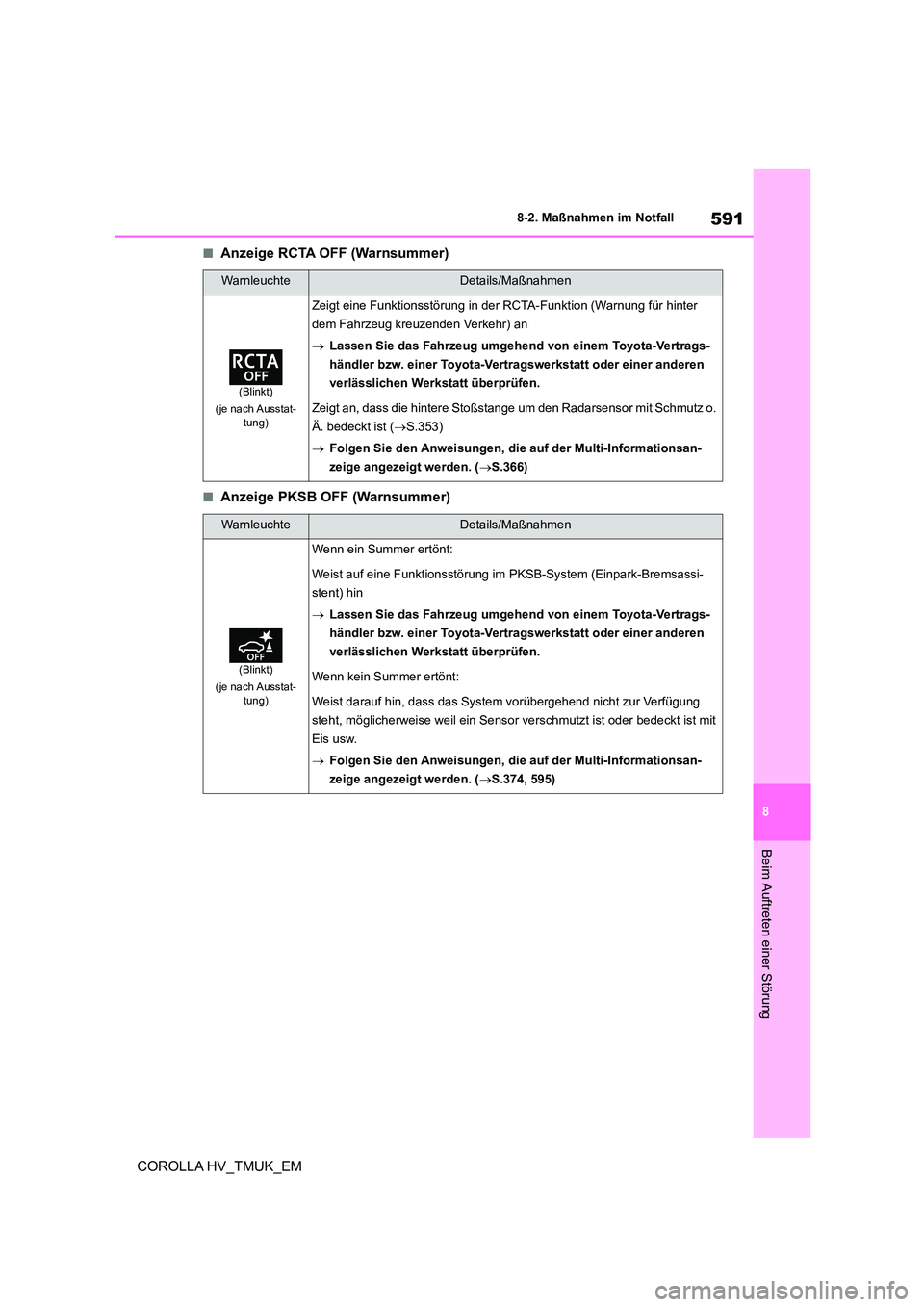

591
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
■Anzeige RCTA OFF (Warnsummer)
■Anzeige PKSB OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.353)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.366)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.374, 595)

5928-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
■PCS-Warnleuchte
■Radschlupfanzeige
■Anzeige für Feststellbremse
WarnleuchteDetails/Maßnahmen
(Blinkt oder leuchtet)
(je nach Ausstat- tung)
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssy-
stem) aufgetreten ist.
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Crash-Sicherheitssystem) steht vorübergehend nicht zur
Verfügung, möglicherweise sind Korrekturmaßnahmen erforderlich.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.299)
Wenn das PCS-System (Pre-Crash-Sicherheitssystem) oder VSC-System
(Fahrzeugstabilitätsregelung) deaktivier t wird, leuchtet die PCS-Warn-
leuchte auf.
 S.308
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das VSC-System;
 Das TRC-System; oder
 Die Berganfahrhilfe
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Möglicherweise ist die Feststellb remse nicht vollständig angezogen oder
gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht gelöst wurde.
Wenn die Leuchte nach dem vollständigen Lösen der Feststellbremse
erlischt, funktioniert das System ordnungsgemäß.

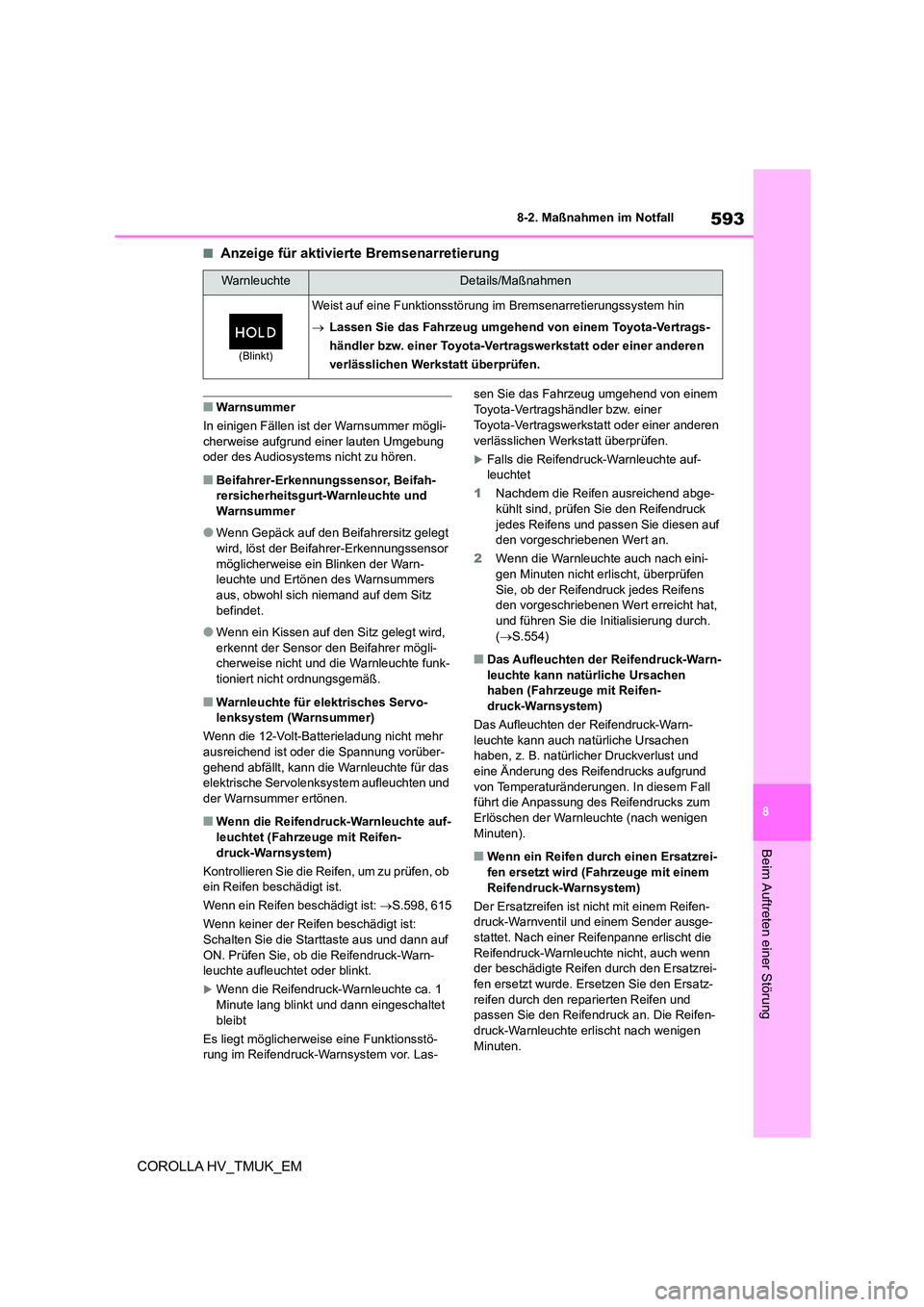

593
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
■Anzeige für aktivierte Bremsenarretierung
■Warnsummer
In einigen Fällen ist der Warnsummer mögli-
cherweise aufgrund einer lauten Umgebung
oder des Audiosystems nicht zu hören.
■Beifahrer-Erkennungssensor, Beifah- rersicherheitsgurt-Warnleuchte und
Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt
wird, löst der Beifahrer-Erkennungssensor
möglicherweise ein Blinken der Warn- leuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz
befindet.
●Wenn ein Kissen auf den Sitz gelegt wird,
erkennt der Sensor den Beifahrer mögli- cherweise nicht und di e Warnleuchte funk-
tioniert nicht ordnungsgemäß.
■Warnleuchte für elektrisches Servo-
lenksystem (Warnsummer)
Wenn die 12-Volt-Batterieladung nicht mehr ausreichend ist oder die Spannung vorüber-
gehend abfällt, kann die Warnleuchte für das
elektrische Servolenksystem aufleuchten und der Warnsummer ertönen.
■Wenn die Reifendruck-Warnleuchte auf-
leuchtet (Fahrzeuge mit Reifen-
druck-Warnsystem)
Kontrollieren Sie die Reifen, um zu prüfen, ob ein Reifen beschädigt ist.
Wenn ein Reifen beschädigt ist: S.598, 615
Wenn keiner der Reifen beschädigt ist:
Schalten Sie die Starttaste aus und dann auf
ON. Prüfen Sie, ob die Reifendruck-Warn- leuchte aufleuchtet oder blinkt.
Wenn die Reifendruck-Warnleuchte ca. 1
Minute lang blinkt und dann eingeschaltet
bleibt
Es liegt möglicherwei se eine Funktionsstö- rung im Reifendruck-Warnsystem vor. Las-
sen Sie das Fahrzeug umgehend von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Falls die Reifendruck-Warnleuchte auf- leuchtet
1 Nachdem die Reifen ausreichend abge-
kühlt sind, prüfen Sie den Reifendruck
jedes Reifens und passen Sie diesen auf den vorgeschriebenen Wert an.
2 Wenn die Warnleuchte auch nach eini-
gen Minuten nicht erlischt, überprüfen
Sie, ob der Reifendruck jedes Reifens den vorgeschriebenen Wert erreicht hat,
und führen Sie die Initialisierung durch.
( S.554)
■Das Aufleuchten der Reifendruck-Warn- leuchte kann natürliche Ursachen
haben (Fahrzeuge mit Reifen-
druck-Warnsystem)
Das Aufleuchten der Reifendruck-Warn- leuchte kann auch natürliche Ursachen
haben, z. B. natürlicher Druckverlust und
eine Änderung des Reifendrucks aufgrund von Temperaturänderungen. In diesem Fall
führt die Anpassung des Reifendrucks zum
Erlöschen der Warnleuchte (nach wenigen Minuten).
■Wenn ein Reifen durch einen Ersatzrei-
fen ersetzt wird (Fahrzeuge mit einem
Reifendruck-Warnsystem)
Der Ersatzreifen ist nicht mit einem Reifen- druck-Warnventil und einem Sender ausge-
stattet. Nach einer Reifenpanne erlischt die
Reifendruck-Warnleuchte nicht, auch wenn der beschädigte Reifen durch den Ersatzrei-
fen ersetzt wurde. Ersetzen Sie den Ersatz-
reifen durch den reparierten Reifen und passen Sie den Reifendruck an. Die Reifen-
druck-Warnleuchte erlischt nach wenigen
Minuten.
WarnleuchteDetails/Maßnahmen
(Blinkt)
Weist auf eine Funktionsstörung im Bremsenarretierungssystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

5948-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
■Bedingungen, unter welchen das Rei- fendruck-Warnsystem möglicherweise
nicht ordnungsgemäß funktioniert
(Fahrzeuge mit Reifendruck-Warnsy- stem)
 S.544
WARNUNG
■Wenn die Warnleuchten von ABS und
Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer
sicheren Stelle an und wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt. Das Fahrzeug wird während des Brems-
vorgangs sehr instabil und das
ABS-System kann versagen, was zu einem Unfall mit Todesfolge oder schwe-
ren Verletzungen führen kann.
■Wenn die Warnleuchte für das elektri- sche Servolenksystem aufleuchtet
Wenn die Leuchte gelb aufleuchtet, ist die
Servolenkungsunterstützung einge-
schränkt. Wenn die Leuchte rot aufleuch- tet, ist die Servolenkungsunterstützung
nicht mehr gegeben und die Handhabung
des Lenkrads wird extrem schwergängig.
Wenn sich die Lenkradbetätigung schwer- gängiger als normal gestaltet, greifen Sie
das Lenkrad fest und wenden Sie mehr
Kraft als sonst an.
■Wenn die Reifendruck-Warnleuchte
aufleuchtet (Fahrzeuge mit Reifen-
druck-Warnsystem)
Beachten Sie die folgenden Sicherheits- hinweise.
Wird dies nicht beachtet, kann es zu
einem Verlust der Kontrolle über das Fahr- zeug und zu tödlichen oder schweren Ver-
letzungen führen.
●Halten Sie Ihr Fahrzeug möglichst schnell an einer sicheren Stelle an. Stel-
len Sie sofort den korrekten Reifendruck
ein.
●Fahrzeuge mit Notrad und Ersatzreifen
in Vollgröße: Wenn die Reifen-
druck-Warnleuchte auch nach Anpas- sung des Reifendrucks wieder
aufleuchtet, ist der Reifen wahrschein-
lich defekt. Prüfen Sie die Reifen. Wenn ein Reifen defekt ist, ersetzen Sie ihn
durch den Ersatzreifen und lassen Sie
den defekten Reifen vom nächstgelege- nen Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt repa-
rieren.
●Fahrzeuge mit Notfallreparatur-Kit für
Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach Anpassung des Rei- fendrucks wieder aufleuchtet, ist der
Reifen wahrscheinlich defekt. Prüfen
Sie die Reifen. Wenn ein Reifen defekt ist, reparieren Sie den defekten Reifen
mithilfe des Notfallreparatur-Kits für Rei-
fen.
●Vermeiden Sie plötzliche Lenkmanöver
und plötzliches Bremsen.
Wenn sich der Defekt der Fahrzeugrei- fen verschlimmert, könnten Sie die Kon-
trolle über das Lenkrad oder die
Bremsen verlieren.
■Wenn ein Reifen platzt oder plötzlich
viel Luft verliert (Fahrzeuge mit Rei-
fendruck-Warnsystem)
Das Reifendruck-Warnsystem wird mögli- cherweise nicht sofort aktiviert.
HINWEIS
■Um die ordnungsgemäße Funktion des Reifendruck-Warnsystems zu
gewährleisten (Fahrzeuge mit Reifen-
druck-Warnsystem)
Montieren Sie keine Reifen mit unter- schiedlichen Spezifikationen oder von
unterschiedlichen Hers tellern, da das Rei-
fendruck-Warnsystem dann möglicher- weise nicht ordnungsgemäß funktioniert.

595
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
■Warnmeldungen
Die unten erläuterten Warnmeldungen kön-
nen je nach Betriebsbedingungen und techni- schen Daten des Fahrzeugs von den
tatsächlichen Warnmeldungen abweichen.
■Warnsummer
Bei Anzeige einer Meldung kann ein Summer
ertönen.
Der Summer ist möglicherweise nicht hörbar, wenn sich das Fahrzeug in einer lauten
Umgebung befindet oder die Lautstärke des Audiosystems hoch ist.
■Wenn “Motorölstand niedrig. Nachfül-
len oder wechseln.” angezeigt wird
Der Motorölstand ist niedrig. Überprüfen Sie
den Motorölstand und füllen Sie bei Bedarf Öl nach.
Diese Meldung kann erscheinen, wenn das
Fahrzeug an einem Gefälle angehalten wird.
Fahren Sie das Fahrzeug auf eine ebene Flä-
che und prüfen Sie, ob die Meldung ver- schwindet.
■Wenn “Hybrid-System gestoppt.
Geringe Lenkkraft- unterstützung.”
angezeigt wird
Diese Meldung wird angezeigt, wenn das Hybridsystem während der Fahrt abgestellt
wurde.
Wenn sich die Lenkradbetätigung schwer-
gängiger als normal gestaltet, greifen Sie das Lenkrad fest und wenden Sie mehr Kraft als
sonst an.
■Wenn “Hybridsystem überhitzt Verrin-
gerte Leistung” angezeigt wird
Diese Meldung wird möglicherweise ange- zeigt, wenn Sie unter schweren Betriebsbe-
dingungen fahren. (Zum Beispiel bei
längerem Fahren auf einer starken Steigung.) Vorgehensweise: S.640
■Wenn “Hybridbatterie muss geschützt
werden Stellung N vermeiden” ange-
zeigt wird
Diese Meldung wird möglicherweise ange- zeigt, wenn der Schalthebel auf N steht.
Da die Hybridbatterie (T raktionsbatterie) nicht
geladen werden kann, wenn der Schalthebel
auf N steht, schalten Sie den Schalthebel auf P, wenn das Fahrzeug angehalten wird.
■Wenn “Hybridbatterie muss geschützt
werden Für Neustart auf P schalten”
angezeigt wird
Diese Meldung wird angezeigt, wenn die Ladung der Hybridbatterie (Traktionsbatte-
rie) sehr stark gesunk en ist, weil der Schalt-
hebel für einen bestimmten Zeitraum in der Stellung N gelassen wurde.
Schalten Sie bei Fahrzeugbetrieb in die
Schaltstellung P und starten Sie das Hybrid-
Wenn eine Warnmeldung
angezeigt wird
Die Multi-Informationsanzeige
zeigt Warnungen fü r Systemfunkti-
onsstörungen und nicht ord-
nungsgemäß ausgeführte
Vorgänge an, und es werden Mel-
dungen angezeigt, die auf einen
Wartungsbedarf aufmerksam
machen. Wenn eine Meldung
angezeigt wird, muss die entspre-
chende Korrekturmaßnahme
durchgeführt werden.
Wenn eine Warnmeldungen erneut
angezeigt wird, nachdem Sie
geeignete Maßnahmen ergriffen
haben, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder
eine andere verlässliche Werk-
statt.
Nehmen Sie zudem der Warn-
leuchte entsprechende Korrektur-
maßnahmen vor, wenn eine
Warnleuchte aufleuchtet oder
blinkt, während gleichzeitig eine
Warnmeldung angezeigt wird.
( S.586)

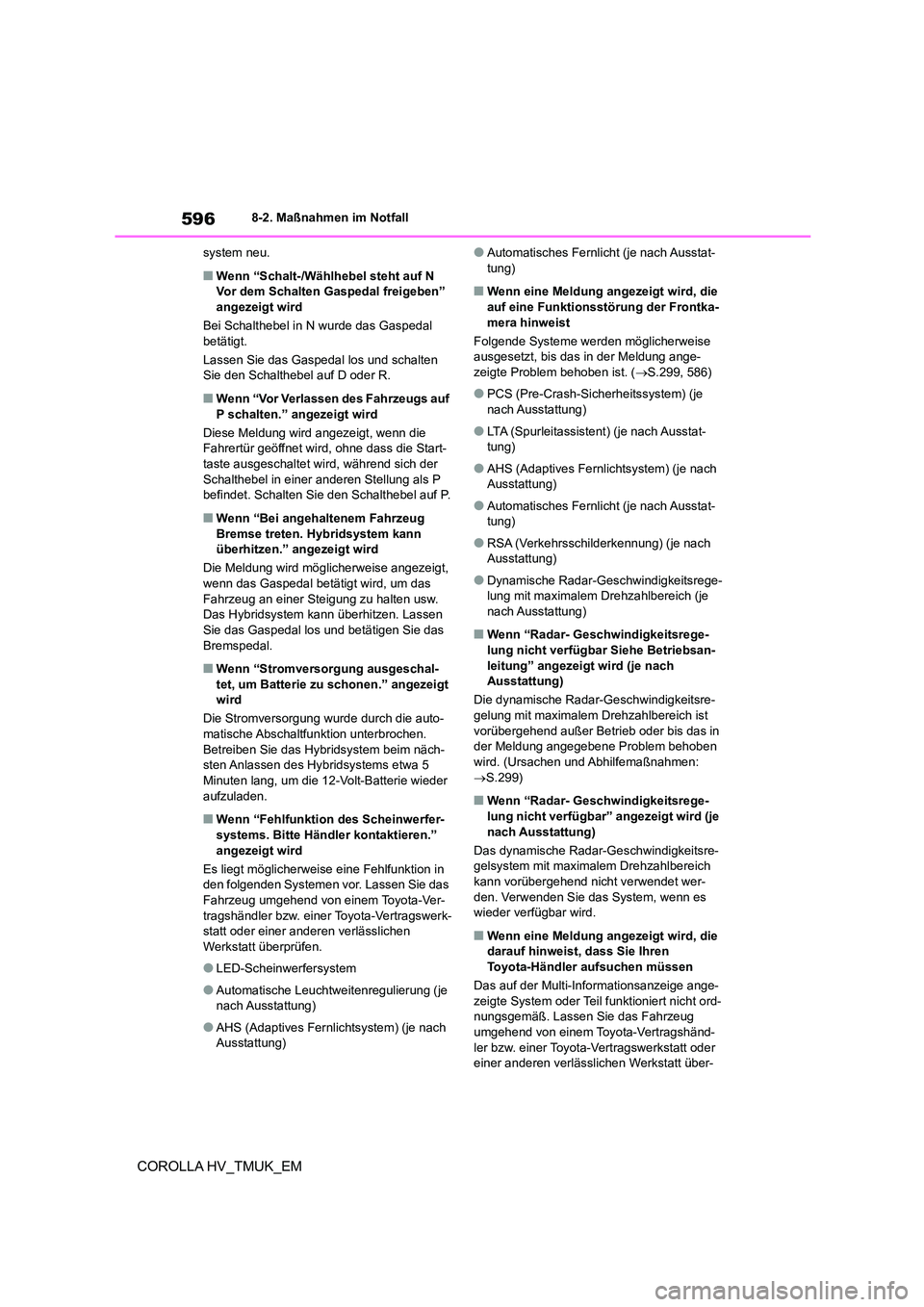

5968-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
system neu.
■Wenn “Schalt-/Wählhebel steht auf N Vor dem Schalten Gaspedal freigeben”
angezeigt wird
Bei Schalthebel in N wurde das Gaspedal
betätigt.
Lassen Sie das Gaspedal los und schalten Sie den Schalthebel auf D oder R.
■Wenn “Vor Verlassen des Fahrzeugs auf
P schalten.” angezeigt wird
Diese Meldung wird angezeigt, wenn die
Fahrertür geöffnet wird, ohne dass die Start-
taste ausgeschaltet wird, während sich der Schalthebel in einer anderen Stellung als P
befindet. Schalten Sie den Schalthebel auf P.
■Wenn “Bei angehaltenem Fahrzeug
Bremse treten. Hybridsystem kann überhitzen.” angezeigt wird
Die Meldung wird möglicherweise angezeigt,
wenn das Gaspedal betätigt wird, um das
Fahrzeug an einer Steigung zu halten usw. Das Hybridsystem kann überhitzen. Lassen
Sie das Gaspedal los und betätigen Sie das
Bremspedal.
■Wenn “Stromversorgung ausgeschal- tet, um Batterie zu schonen.” angezeigt
wird
Die Stromversorgung wurde durch die auto-
matische Abschaltfunktion unterbrochen. Betreiben Sie das Hybridsystem beim näch-
sten Anlassen des Hybridsystems etwa 5
Minuten lang, um die 12-Volt-Batterie wieder aufzuladen.
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
angezeigt wird
Es liegt möglicherweise eine Fehlfunktion in den folgenden Systemen vor. Lassen Sie das
Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
●LED-Scheinwerfersystem
●Automatische Leuchtweitenregulierung (je nach Ausstattung)
●AHS (Adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernli cht (je nach Ausstat- tung)
■Wenn eine Meldung angezeigt wird, die
auf eine Funktionsstörung der Frontka-
mera hinweist
Folgende Systeme werden möglicherweise ausgesetzt, bis das in der Meldung ange-
zeigte Problem behoben ist. ( S.299, 586)
●PCS (Pre-Crash-Sicherheitssystem) (je
nach Ausstattung)
●LTA (Spurleitassistent) (je nach Ausstat- tung)
●AHS (Adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernli cht (je nach Ausstat- tung)
●RSA (Verkehrsschilderkennung) (je nach Ausstattung)
●Dynamische Radar-Ges chwindigkeitsrege- lung mit maximalem Drehzahlbereich (je
nach Ausstattung)
■Wenn “Radar- Geschwindigkeitsrege-
lung nicht verfügbar Siehe Betriebsan- leitung” angezeigt wird (je nach
Ausstattung)
Die dynamische Radar-G eschwindigkeitsre-
gelung mit maximalem Dr ehzahlbereich ist vorübergehend außer Betrieb oder bis das in
der Meldung angegebene Problem behoben
wird. (Ursachen und Abhilfemaßnahmen:  S.299)
■Wenn “Radar- Geschwindigkeitsrege-
lung nicht verfügbar” angezeigt wird (je
nach Ausstattung)
Das dynamische Radar-Geschwindigkeitsre- gelsystem mit maximalem Drehzahlbereich
kann vorübergehend nicht verwendet wer-
den. Verwenden Sie das System, wenn es wieder verfügbar wird.
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie Ihren
Toyota-Händler aufsuchen müssen
Das auf der Multi-Informationsanzeige ange- zeigte System oder Teil funktioniert nicht ord-
nungsgemäß. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshänd- ler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werkstatt über-

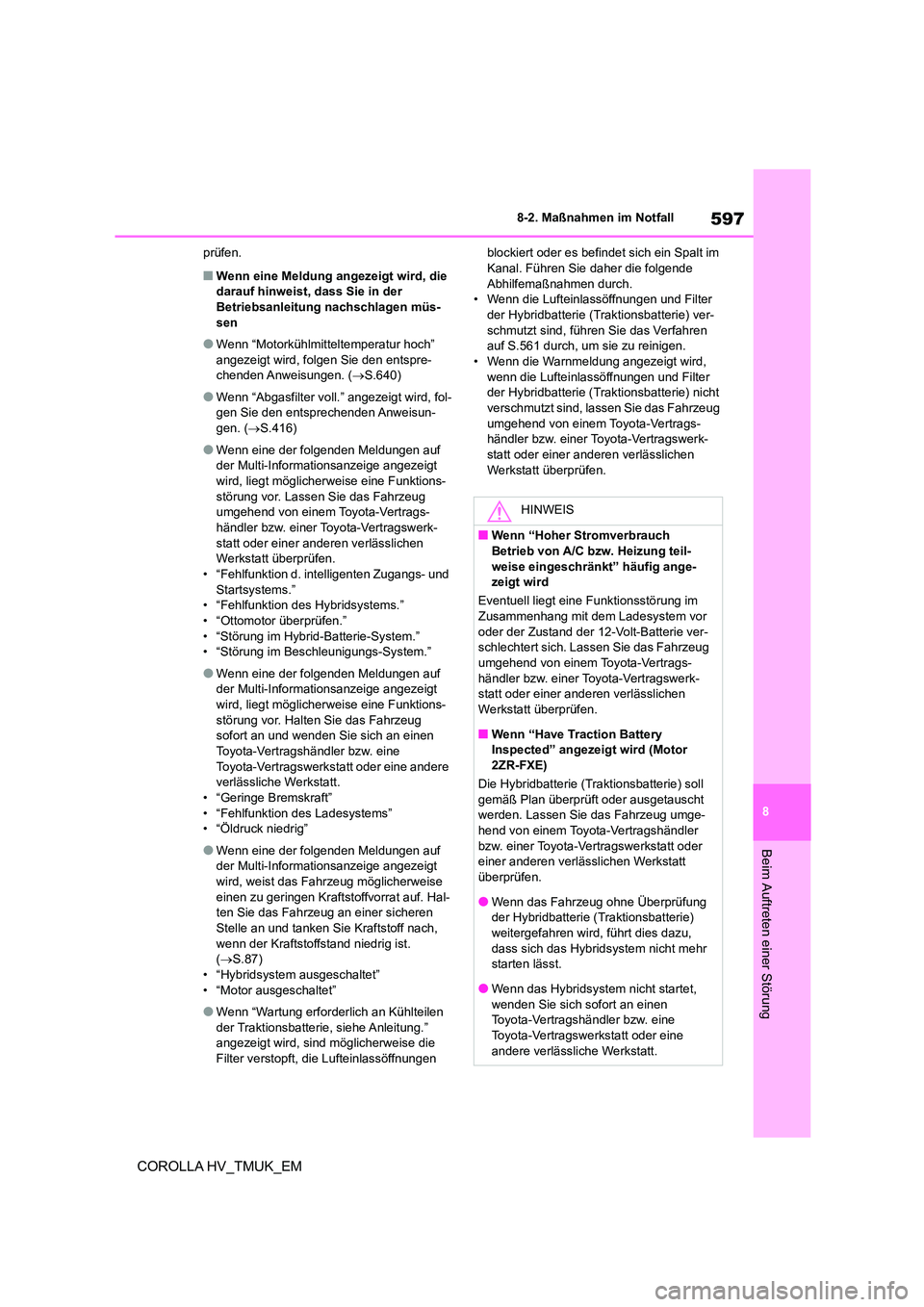

597
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
prüfen.
■Wenn eine Meldung angezeigt wird, die darauf hinweist, dass Sie in der
Betriebsanleitung nachschlagen müs-
sen
●Wenn “Motorkühlmitteltemperatur hoch”
angezeigt wird, folgen Sie den entspre- chenden Anweisungen. ( S.640)
●Wenn “Abgasfilter voll.” angezeigt wird, fol- gen Sie den entsprechenden Anweisun-
gen. ( S.416)
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions-
störung vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
• “Fehlfunktion d. intelligenten Zugangs- und
Startsystems.” • “Fehlfunktion des Hybridsystems.”
• “Ottomotor überprüfen.”
• “Störung im Hybrid-Batterie-System.” • “Störung im Beschleunigungs-System.”
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions-
störung vor. Halten Sie das Fahrzeug sofort an und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
• “Geringe Bremskraft”
• “Fehlfunktion des Ladesystems” • “Öldruck niedrig”
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, weist das Fahr zeug möglicherweise
einen zu geringen Kraftstoffvorrat auf. Hal- ten Sie das Fahrzeug an einer sicheren
Stelle an und tanken Sie Kraftstoff nach,
wenn der Kraftstoffstand niedrig ist. ( S.87)
• “Hybridsystem ausgeschaltet”
• “Motor ausgeschaltet”
●Wenn “Wartung erforderlich an Kühlteilen
der Traktionsbatterie, siehe Anleitung.” angezeigt wird, sind möglicherweise die
Filter verstopft, die Lufteinlassöffnungen
blockiert oder es befi ndet sich ein Spalt im Kanal. Führen Sie daher die folgende
Abhilfemaßnahmen durch.
• Wenn die Lufteinlassöffnungen und Filter der Hybridbatterie (Traktionsbatterie) ver-
schmutzt sind, führen Sie das Verfahren
auf S.561 durch, um sie zu reinigen. • Wenn die Warnmeldung angezeigt wird,
wenn die Lufteinlassöffnungen und Filter
der Hybridbatterie (Traktionsbatterie) nicht verschmutzt sind, lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen Werkstatt überprüfen.
HINWEIS
■Wenn “Hoher Stromverbrauch
Betrieb von A/C bzw. Heizung teil- weise eingeschränkt” häufig ange-
zeigt wird
Eventuell liegt eine Funktionsstörung im
Zusammenhang mit dem Ladesystem vor oder der Zustand der 12-Volt-Batterie ver-
schlechtert sich. Las sen Sie das Fahrzeug
umgehend von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen.
■Wenn “Have Traction Battery Inspected” angezeigt wird (Motor
2ZR-FXE)
Die Hybridbatterie (Traktionsbatterie) soll
gemäß Plan überprüft oder ausgetauscht werden. Lassen Sie das Fahrzeug umge-
hend von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
●Wenn das Fahrzeug ohne Überprüfung der Hybridbatterie (T raktionsbatterie)
weitergefahren wird, führt dies dazu,
dass sich das Hybridsystem nicht mehr starten lässt.
●Wenn das Hybridsystem nicht startet,
wenden Sie sich sofort an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.

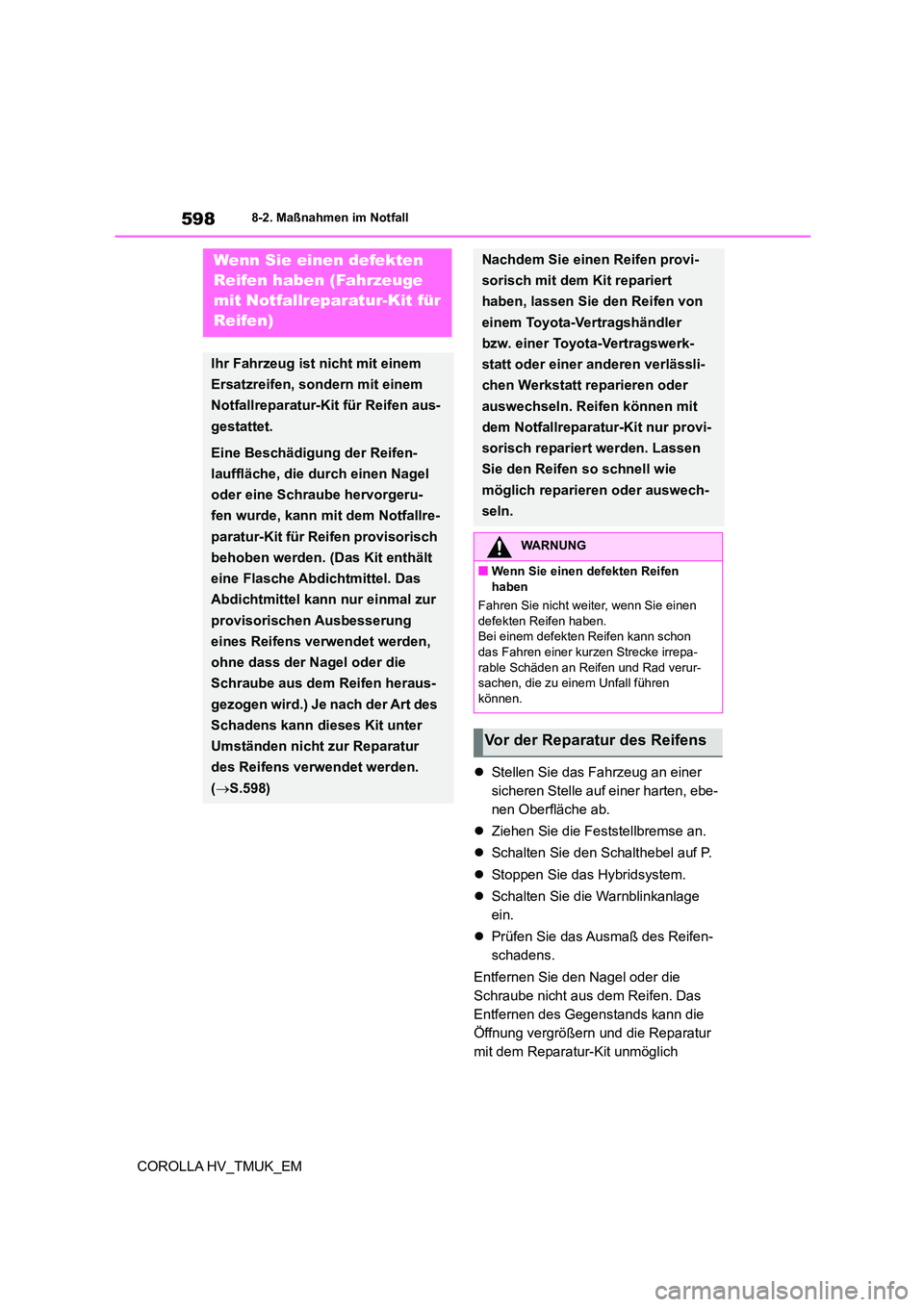

5988-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM
 Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Schalten Sie den Schalthebel auf P.
 Stoppen Sie das Hybridsystem.
 Schalten Sie die Warnblinkanlage
ein.
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht aus dem Reifen. Das
Entfernen des Gegenstands kann die
Öffnung vergrößern und die Reparatur
mit dem Reparatur-Kit unmöglich
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Notfallreparatur-Kit für
Reifen)
Ihr Fahrzeug ist nicht mit einem
Ersatzreifen, sondern mit einem
Notfallreparatur-Kit für Reifen aus-
gestattet.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfallre-
paratur-Kit für Reifen provisorisch
behoben werden. (Das Kit enthält
eine Flasche Abdichtmittel. Das
Abdichtmittel kann nur einmal zur
provisorischen Ausbesserung
eines Reifens verwendet werden,
ohne dass der Nagel oder die
Schraube aus dem Reifen heraus-
gezogen wird.) Je nach der Art des
Schadens kann dieses Kit unter
Umständen nicht zur Reparatur
des Reifens verwendet werden.
( S.598)
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässli-
chen Werkstatt reparieren oder
auswechseln. Reifen können mit
dem Notfallreparatur-Kit nur provi-
sorisch repariert werden. Lassen
Sie den Reifen so schnell wie
möglich reparieren oder auswech-
seln.
WARNUNG
■Wenn Sie einen defekten Reifen
haben
Fahren Sie nicht weiter, wenn Sie einen
defekten Reifen haben. Bei einem defekten Reifen kann schon
das Fahren einer kurzen Strecke irrepa-
rable Schäden an Reifen und Rad verur-
sachen, die zu einem Unfall führen können.
Vor der Reparatur des Reifens
