8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM

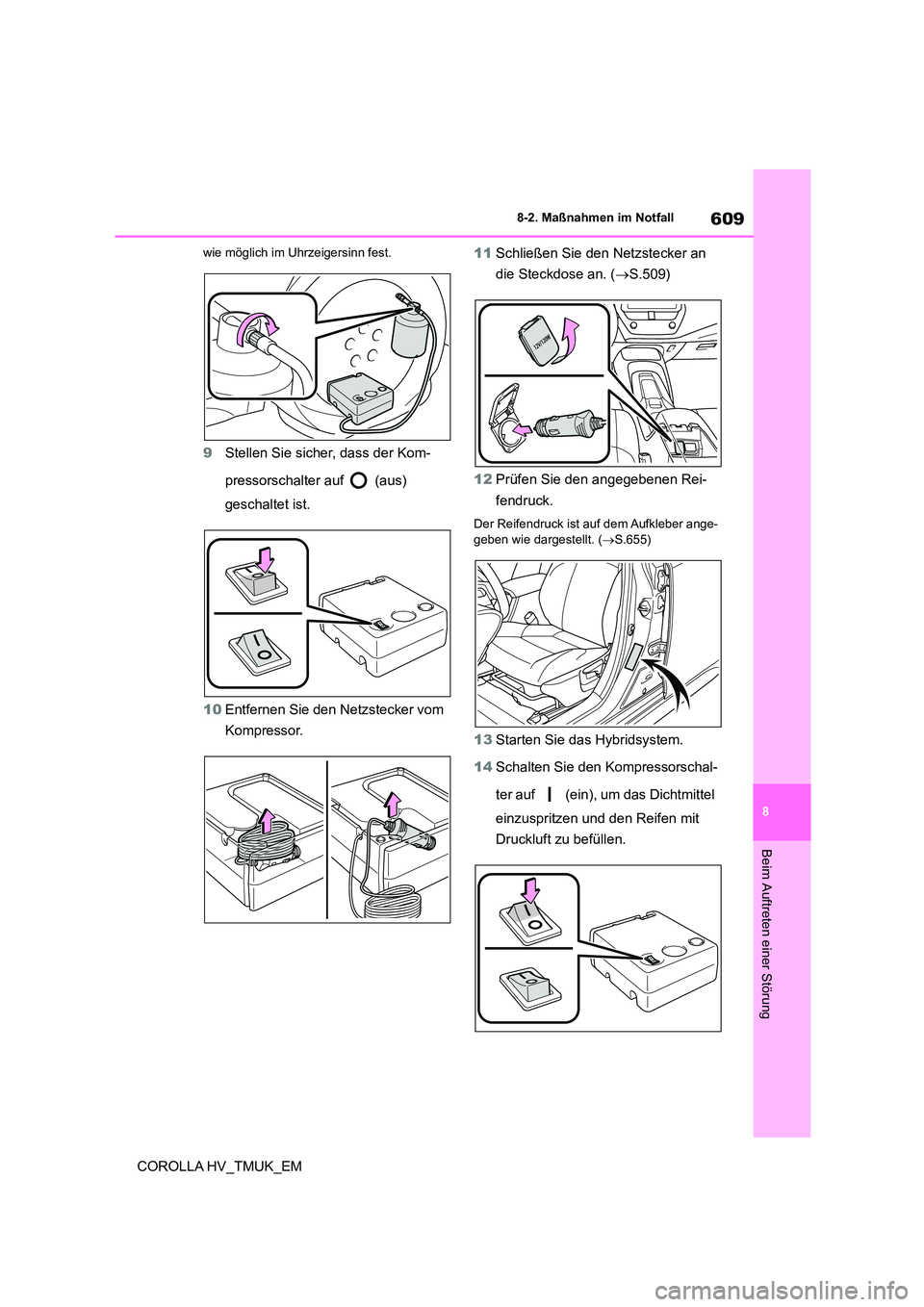

wie möglich im Uhrzeigersinn fest.
9 Stellen Sie sicher, dass der Kom-
pressorschalter auf (aus)
geschaltet ist.
10 Entfernen Sie den Netzstecker vom
Kompressor.
11 Schließen Sie den Netzstecker an
die Steckdose an. ( S.509)
12 Prüfen Sie den angegebenen Rei-
fendruck.
Der Reifendruck ist auf dem Aufkleber ange- geben wie dargestellt. ( S.655)
13Starten Sie das Hybridsystem.
14 Schalten Sie den Kompressorschal-
ter auf (ein), um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.

6108-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM

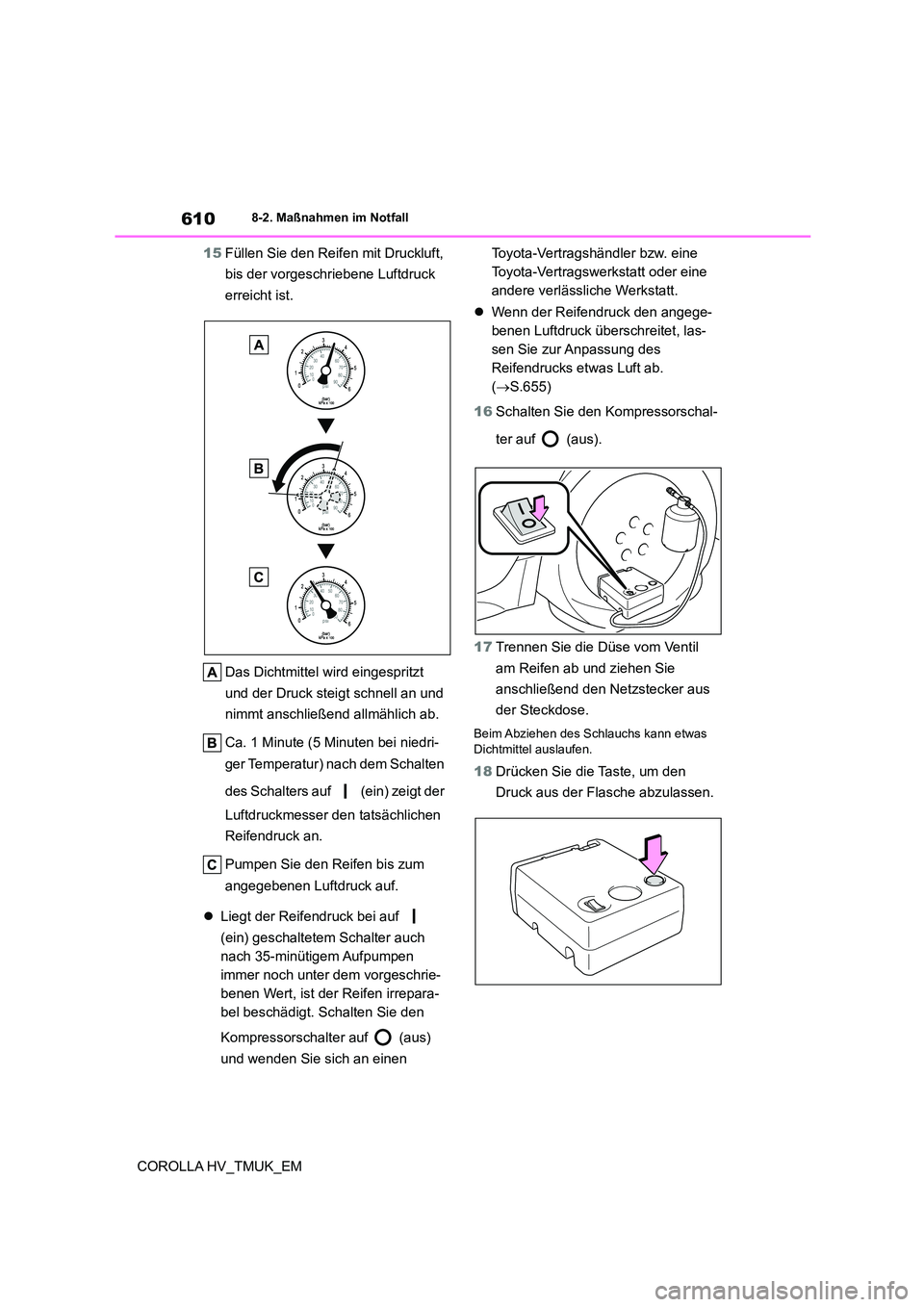

15 Füllen Sie den Reifen mit Druckluft,
bis der vorgeschriebene Luftdruck
erreicht ist.
Das Dichtmittel wird eingespritzt
und der Druck steigt schnell an und
nimmt anschließend allmählich ab.
Ca. 1 Minute (5 Minuten bei niedri-
ger Temperatur) nach dem Schalten
des Schalters auf (ein) zeigt der
Luftdruckmesser den tatsächlichen
Reifendruck an.
Pumpen Sie den Reifen bis zum
angegebenen Luftdruck auf.
 Liegt der Reifendruck bei auf
(ein) geschaltetem Schalter auch
nach 35-minütigem Aufpumpen
immer noch unter dem vorgeschrie-
benen Wert, ist der Reifen irrepara-
bel beschädigt. Schalten Sie den
Kompressorschalter auf (aus)
und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
 Wenn der Reifendruck den angege-
benen Luftdruck überschreitet, las-
sen Sie zur Anpassung des
Reifendrucks etwas Luft ab.
( S.655)
16 Schalten Sie den Kompressorschal-
ter auf (aus).
17 Trennen Sie die Düse vom Ventil
am Reifen ab und ziehen Sie
anschließend den Netzstecker aus
der Steckdose.
Beim Abziehen des Schlauchs kann etwas
Dichtmittel auslaufen.
18 Drücken Sie die Taste, um den
Druck aus der Flasche abzulassen.

611
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM

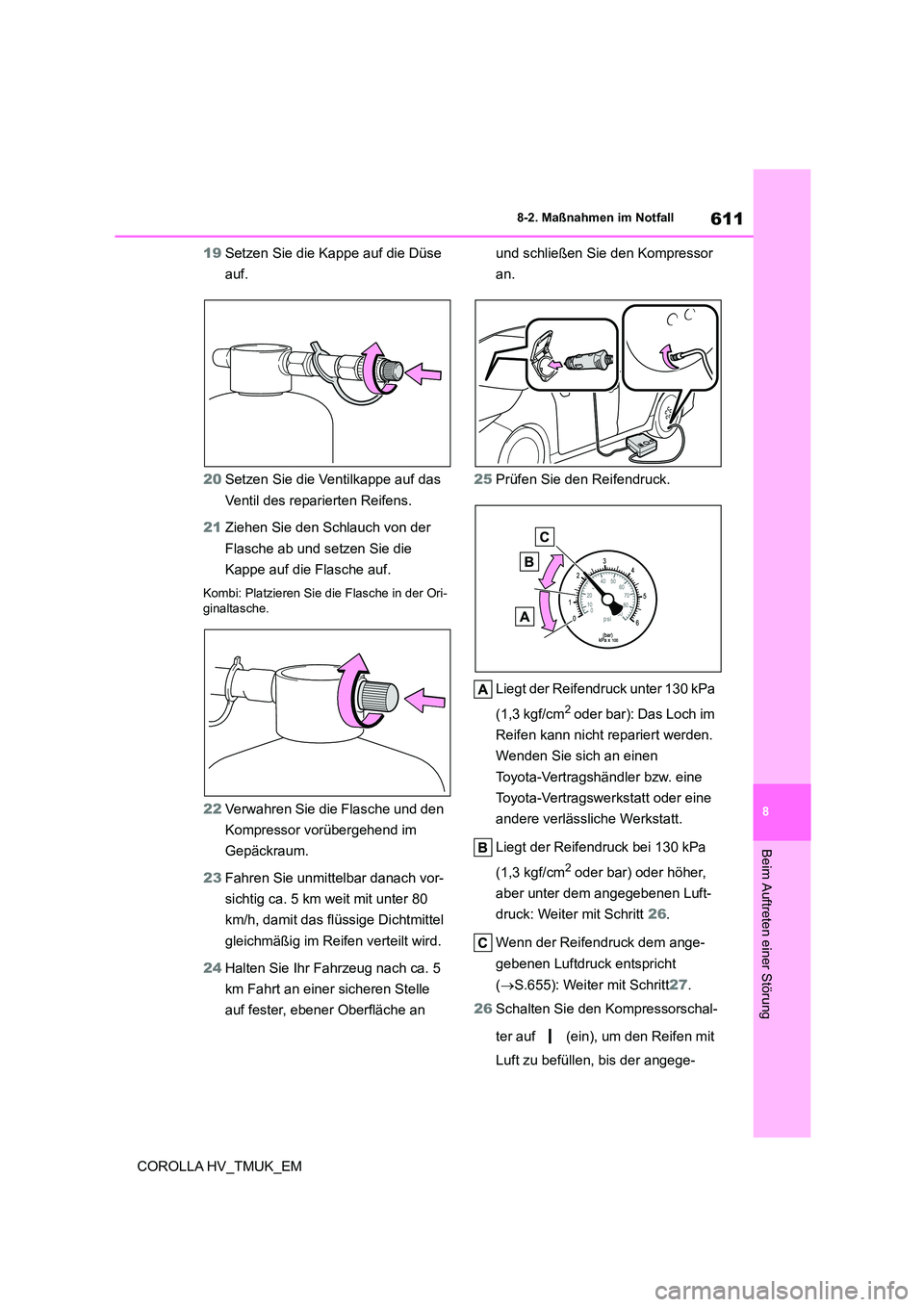

19 Setzen Sie die Kappe auf die Düse
auf.
20 Setzen Sie die Ventilkappe auf das
Ventil des reparierten Reifens.
21 Ziehen Sie den Schlauch von der
Flasche ab und setzen Sie die
Kappe auf die Flasche auf.
Kombi: Platzieren Sie die Flasche in der Ori- ginaltasche.
22 Verwahren Sie die Flasche und den
Kompressor vorübergehend im
Gepäckraum.
23 Fahren Sie unmittelbar danach vor-
sichtig ca. 5 km weit mit unter 80
km/h, damit das flüssige Dichtmittel
gleichmäßig im Reifen verteilt wird.
24 Halten Sie Ihr Fahrzeug nach ca. 5
km Fahrt an einer sicheren Stelle
auf fester, ebener Oberfläche an
und schließen Sie den Kompressor
an.
25 Prüfen Sie den Reifendruck.
Liegt der Reifendruck unter 130 kPa
(1,3 kgf/cm2 oder bar): Das Loch im
Reifen kann nicht repariert werden.
Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine
andere verlässliche Werkstatt.
Liegt der Reifendruck bei 130 kPa
(1,3 kgf/cm2 oder bar) oder höher,
aber unter dem angegebenen Luft-
druck: Weiter mit Schritt 26.
Wenn der Reifendruck dem ange-
gebenen Luftdruck entspricht
( S.655): Weiter mit Schritt27.
26 Schalten Sie den Kompressorschal-
ter auf (ein), um den Reifen mit
Luft zu befüllen, bis der angege-

6128-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM

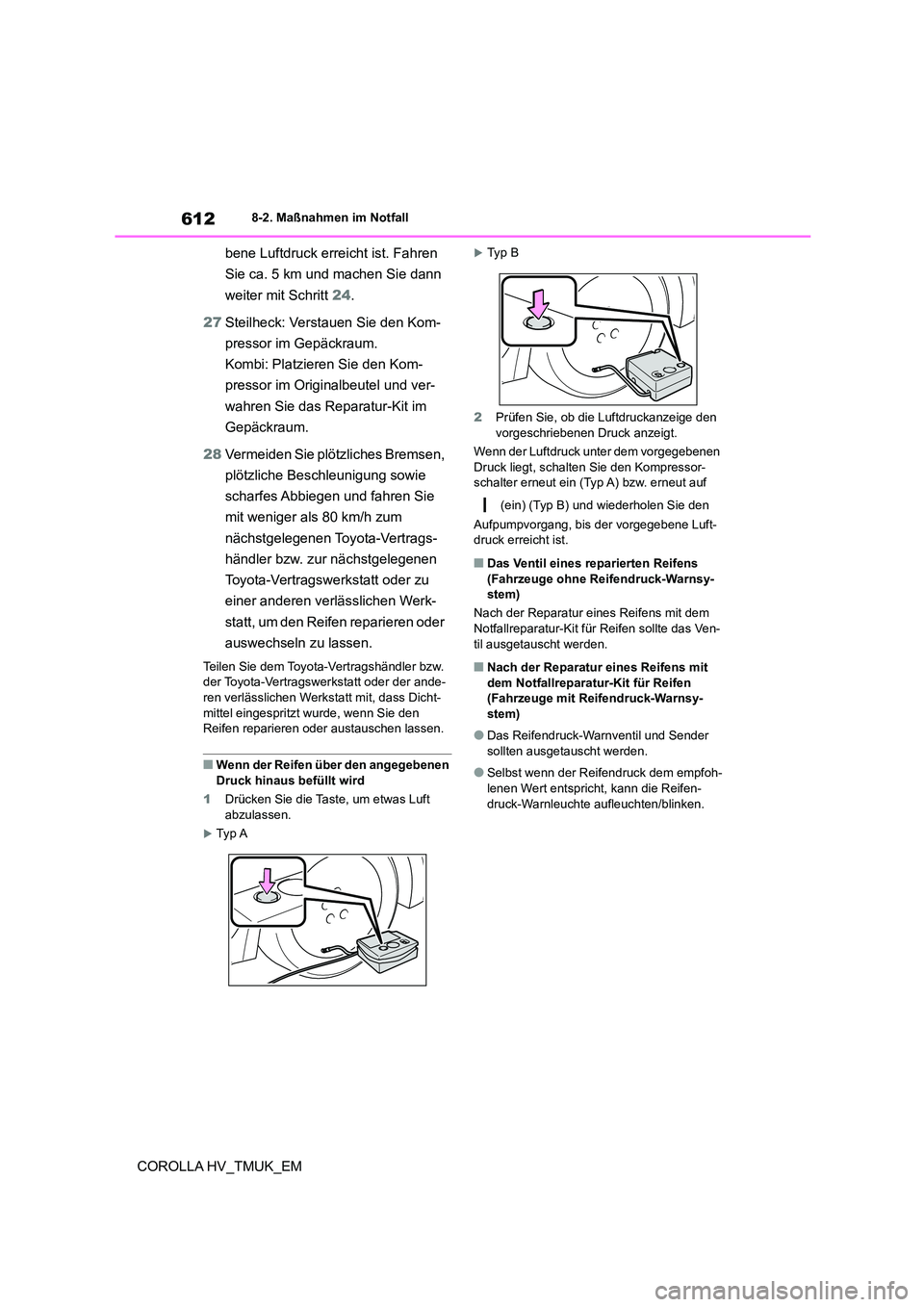

bene Luftdruck erreicht ist. Fahren
Sie ca. 5 km und machen Sie dann
weiter mit Schritt 24.
27 Steilheck: Verstauen Sie den Kom-
pressor im Gepäckraum.
Kombi: Platzieren Sie den Kom-
pressor im Originalbeutel und ver-
wahren Sie das Reparatur-Kit im
Gepäckraum.
28 Vermeiden Sie plötzliches Bremsen,
plötzliche Beschleunigung sowie
scharfes Abbiegen und fahren Sie
mit weniger als 80 km/h zum
nächstgelegenen Toyota-Vertrags-
händler bzw. zur nächstgelegenen
Toyota-Vertragswerkstatt oder zu
einer anderen verlässlichen Werk-
statt, um den Reifen reparieren oder
auswechseln zu lassen.
Teilen Sie dem Toyota-Vertragshändler bzw. der Toyota-Vertragswerkstatt oder der ande-
ren verlässlichen Werkst att mit, dass Dicht-
mittel eingespritzt wurde, wenn Sie den Reifen reparieren oder austauschen lassen.
■Wenn der Reifen über den angegebenen
Druck hinaus befüllt wird
1 Drücken Sie die Taste, um etwas Luft abzulassen.
Ty p A
Ty p B
2 Prüfen Sie, ob die Luftdruckanzeige den
vorgeschriebenen Druck anzeigt.
Wenn der Luftdruck unter dem vorgegebenen
Druck liegt, schalten Sie den Kompressor- schalter erneut ein (Typ A) bzw. erneut auf
(ein) (Typ B) und wiederholen Sie den
Aufpumpvorgang, bis der vorgegebene Luft-
druck erreicht ist.
■Das Ventil eines reparierten Reifens
(Fahrzeuge ohne Reifendruck-Warnsy- stem)
Nach der Reparatur eines Reifens mit dem
Notfallreparatur-Kit für Reifen sollte das Ven-
til ausgetauscht werden.
■Nach der Reparatur eines Reifens mit dem Notfallreparatur-Kit für Reifen
(Fahrzeuge mit Reifendruck-Warnsy-
stem)
●Das Reifendruck-Warnventil und Sender
sollten ausgetauscht werden.
●Selbst wenn der Reifendruck dem empfoh-
lenen Wert entspricht, kann die Reifen- druck-Warnleuchte aufleuchten/blinken.

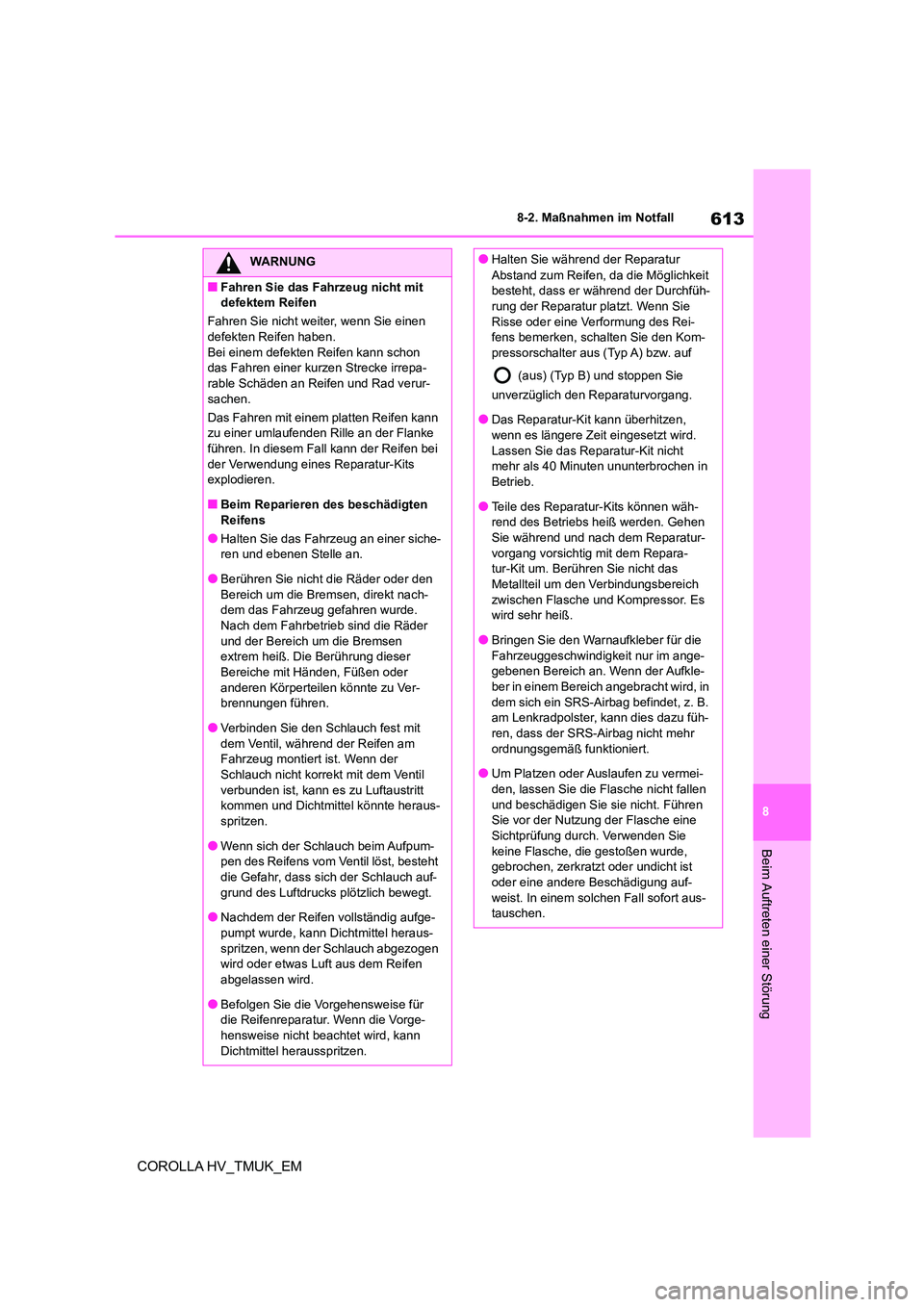

613
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM
WARNUNG
■Fahren Sie das Fahrzeug nicht mit
defektem Reifen
Fahren Sie nicht weiter, wenn Sie einen
defekten Reifen haben. Bei einem defekten Reifen kann schon
das Fahren einer kurzen Strecke irrepa-
rable Schäden an Reifen und Rad verur- sachen.
Das Fahren mit einem platten Reifen kann
zu einer umlaufenden Rille an der Flanke
führen. In diesem Fall kann der Reifen bei der Verwendung eines Reparatur-Kits
explodieren.
■Beim Reparieren des beschädigten Reifens
●Halten Sie das Fahrzeug an einer siche-
ren und ebenen Stelle an.
●Berühren Sie nicht die Räder oder den Bereich um die Bremsen, direkt nach-
dem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Räder und der Bereich um die Bremsen
extrem heiß. Die Berührung dieser
Bereiche mit Händen, Füßen oder anderen Körperteilen könnte zu Ver-
brennungen führen.
●Verbinden Sie den Schlauch fest mit
dem Ventil, während der Reifen am Fahrzeug montiert ist. Wenn der
Schlauch nicht korrekt mit dem Ventil
verbunden ist, kann es zu Luftaustritt kommen und Dichtmittel könnte heraus-
spritzen.
●Wenn sich der Schlauch beim Aufpum- pen des Reifens vom Ventil löst, besteht
die Gefahr, dass sich der Schlauch auf-
grund des Luftdrucks plötzlich bewegt.
●Nachdem der Reifen vollständig aufge-
pumpt wurde, kann Dichtmittel heraus-
spritzen, wenn der Schlauch abgezogen wird oder etwas Luft aus dem Reifen
abgelassen wird.
●Befolgen Sie die Vorgehensweise für die Reifenreparatur. Wenn die Vorge-
hensweise nicht beachtet wird, kann
Dichtmittel herausspritzen.
●Halten Sie während der Reparatur
Abstand zum Reifen, da die Möglichkeit
besteht, dass er während der Durchfüh-
rung der Reparatur platzt. Wenn Sie Risse oder eine Verformung des Rei-
fens bemerken, schalten Sie den Kom-
pressorschalter aus (Typ A) bzw. auf
(aus) (Typ B) und stoppen Sie
unverzüglich den Reparaturvorgang.
●Das Reparatur-Kit kann überhitzen, wenn es längere Zeit eingesetzt wird.
Lassen Sie das Reparatur-Kit nicht
mehr als 40 Minuten ununterbrochen in Betrieb.
●Teile des Reparatur-Kits können wäh-
rend des Betriebs heiß werden. Gehen Sie während und nach dem Reparatur-
vorgang vorsichtig mit dem Repara-
tur-Kit um. Berühren Sie nicht das Metallteil um den Verbindungsbereich
zwischen Flasche und Kompressor. Es
wird sehr heiß.
●Bringen Sie den Warnaufkleber für die
Fahrzeuggeschwindigkeit nur im ange-
gebenen Bereich an. Wenn der Aufkle- ber in einem Bereich angebracht wird, in
dem sich ein SRS-Airbag befindet, z. B.
am Lenkradpolster, kann dies dazu füh- ren, dass der SRS-Airbag nicht mehr
ordnungsgemäß funktioniert.
●Um Platzen oder Auslaufen zu vermei- den, lassen Sie die Flasche nicht fallen
und beschädigen Sie sie nicht. Führen
Sie vor der Nutzung der Flasche eine Sichtprüfung durch. Verwenden Sie
keine Flasche, die gestoßen wurde,
gebrochen, zerkratzt oder undicht ist oder eine andere Beschädigung auf-
weist. In einem solchen Fall sofort aus-
tauschen.

6148-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM

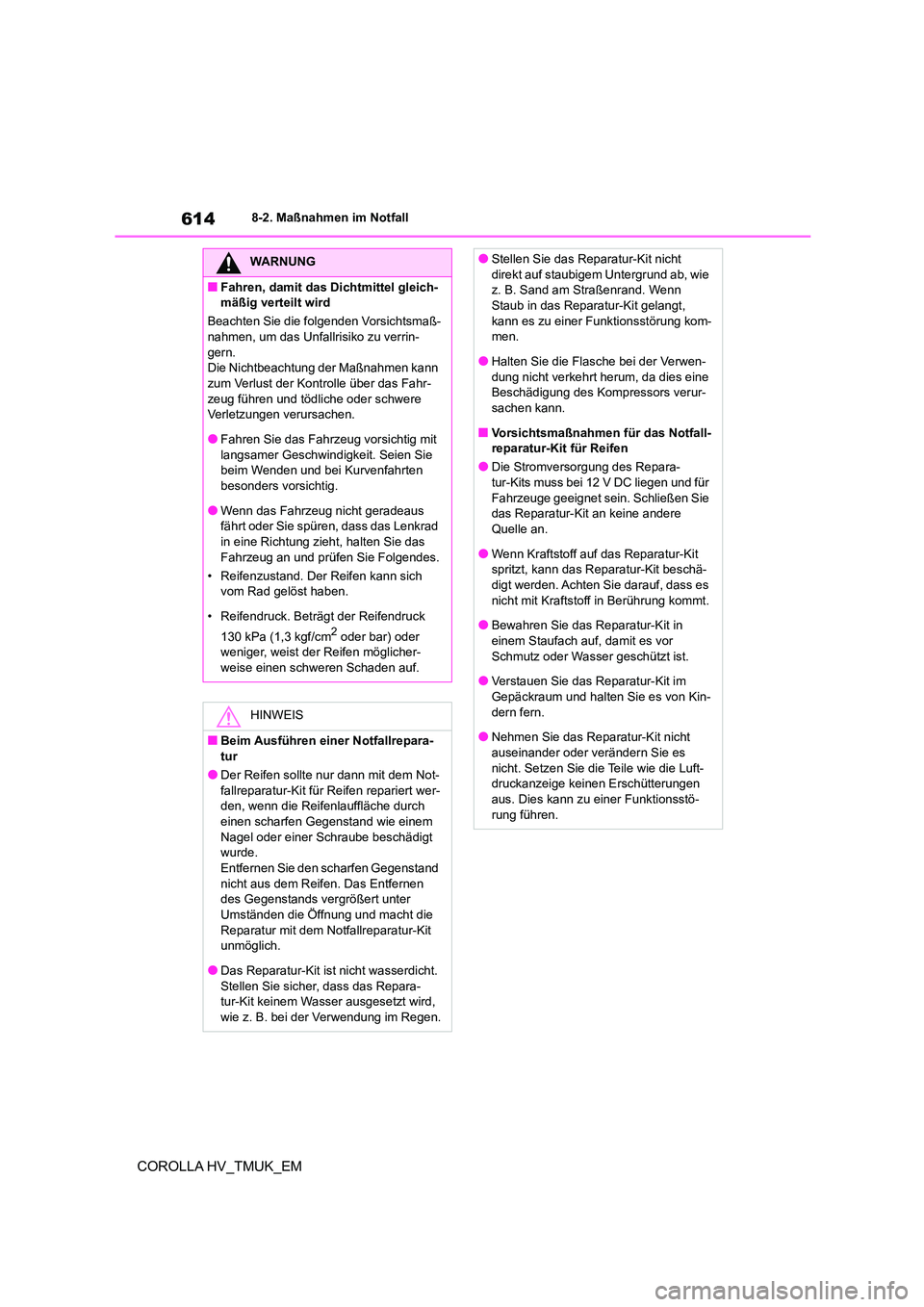

WARNUNG
■Fahren, damit das Dichtmittel gleich-
mäßig verteilt wird
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um das Unfallrisiko zu verrin- gern.
Die Nichtbeachtung der Maßnahmen kann
zum Verlust der Kontrolle über das Fahr- zeug führen und tödliche oder schwere
Verletzungen verursachen.
●Fahren Sie das Fahrzeug vorsichtig mit langsamer Geschwindigkeit. Seien Sie
beim Wenden und bei Kurvenfahrten
besonders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus
fährt oder Sie spüren, dass das Lenkrad
in eine Richtung zieht, halten Sie das Fahrzeug an und prüfen Sie Folgendes.
• Reifenzustand. Der Reifen kann sich
vom Rad gelöst haben.
• Reifendruck. Beträgt der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder weniger, weist der Reifen möglicher-
weise einen schweren Schaden auf.
HINWEIS
■Beim Ausführen einer Notfallrepara-
tur
●Der Reifen sollte nur dann mit dem Not-
fallreparatur-Kit für Reifen repariert wer- den, wenn die Reifenlauffläche durch
einen scharfen Gegenstand wie einem
Nagel oder einer Schraube beschädigt wurde.
Entfernen Sie den scharfen Gegenstand
nicht aus dem Reifen. Das Entfernen des Gegenstands vergrößert unter
Umständen die Öffnung und macht die
Reparatur mit dem Notfallreparatur-Kit unmöglich.
●Das Reparatur-Kit ist nicht wasserdicht.
Stellen Sie sicher, dass das Repara- tur-Kit keinem Wasser ausgesetzt wird,
wie z. B. bei der Verwendung im Regen.
●Stellen Sie das Reparatur-Kit nicht
direkt auf staubigem Untergrund ab, wie
z. B. Sand am Straßenrand. Wenn Staub in das Reparatur-Kit gelangt,
kann es zu einer Funktionsstörung kom-
men.
●Halten Sie die Flasche bei der Verwen-
dung nicht verkehrt herum, da dies eine
Beschädigung des Kompressors verur- sachen kann.
■Vorsichtsmaßnahmen für das Notfall-
reparatur-Kit für Reifen
●Die Stromversorgung des Repara-
tur-Kits muss bei 12 V DC liegen und für Fahrzeuge geeignet sein. Schließen Sie
das Reparatur-Kit an keine andere
Quelle an.
●Wenn Kraftstoff auf das Reparatur-Kit
spritzt, kann das Reparatur-Kit beschä-
digt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in Berührung kommt.
●Bewahren Sie das Reparatur-Kit in
einem Staufach auf, damit es vor Schmutz oder Wasser geschützt ist.
●Verstauen Sie das Reparatur-Kit im
Gepäckraum und halten Sie es von Kin- dern fern.
●Nehmen Sie das Reparatur-Kit nicht
auseinander oder verändern Sie es nicht. Setzen Sie die Teile wie die Luft-
druckanzeige keinen Erschütterungen
aus. Dies kann zu einer Funktionsstö- rung führen.

615
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM

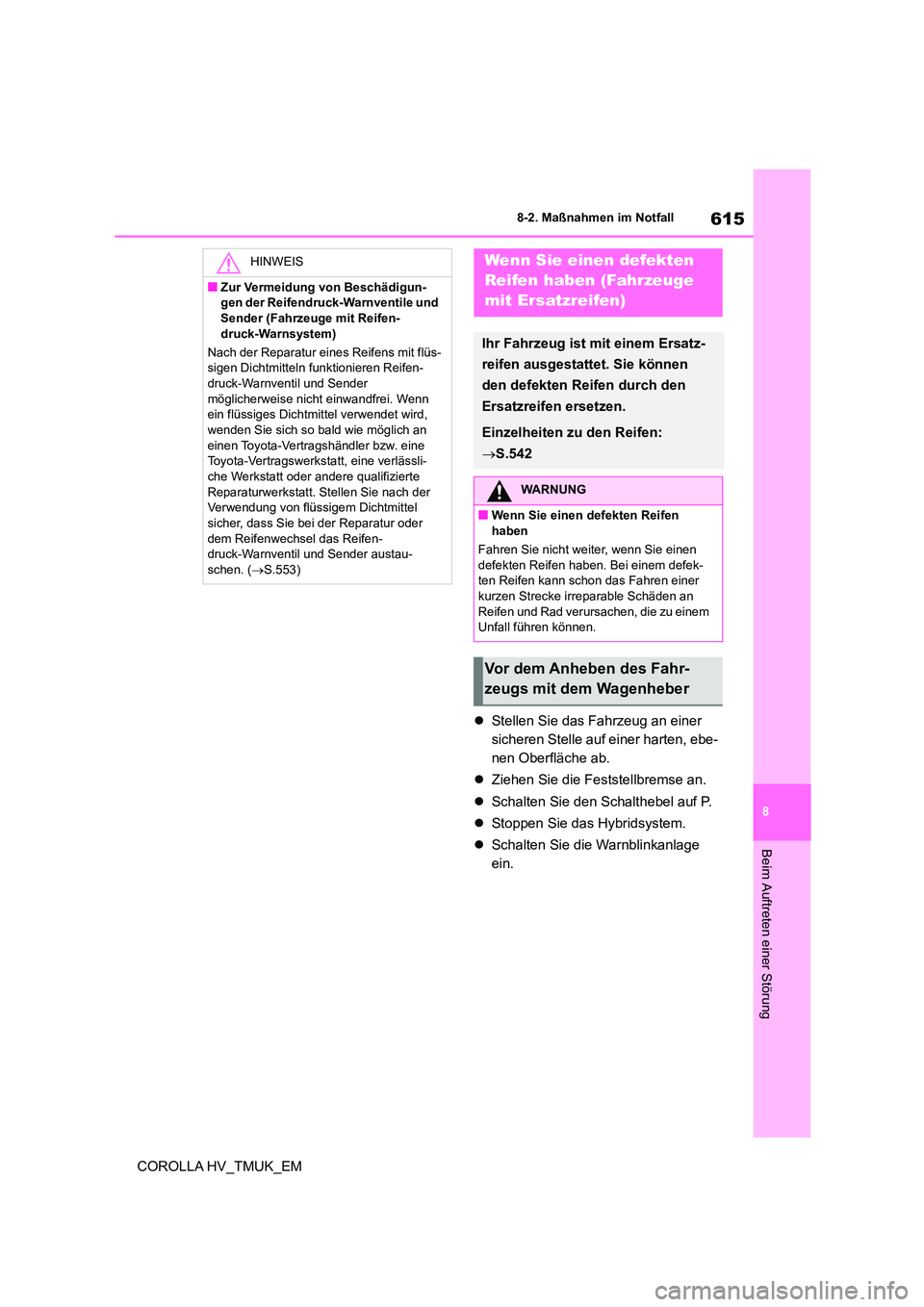

 Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Schalten Sie den Schalthebel auf P.
 Stoppen Sie das Hybridsystem.
 Schalten Sie die Warnblinkanlage
ein.
HINWEIS
■Zur Vermeidung von Beschädigun-
gen der Reifendruck-Warnventile und
Sender (Fahrzeuge mit Reifen- druck-Warnsystem)
Nach der Reparatur eines Reifens mit flüs-
sigen Dichtmitteln funktionieren Reifen-
druck-Warnventil und Sender möglicherweise nicht einwandfrei. Wenn
ein flüssiges Dichtmittel verwendet wird,
wenden Sie sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkst att, eine verlässli-
che Werkstatt oder andere qualifizierte Reparaturwerkstatt. Stellen Sie nach der
Verwendung von flüssigem Dichtmittel
sicher, dass Sie bei der Reparatur oder dem Reifenwechsel das Reifen-
druck-Warnventil und Sender austau-
schen. ( S.553)
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Ersatzreifen)
Ihr Fahrzeug ist mit einem Ersatz-
reifen ausgestattet. Sie können
den defekten Reifen durch den
Ersatzreifen ersetzen.
Einzelheiten zu den Reifen:
 S.542
WARNUNG
■Wenn Sie einen defekten Reifen
haben
Fahren Sie nicht weiter, wenn Sie einen
defekten Reifen haben. Bei einem defek- ten Reifen kann schon das Fahren einer
kurzen Strecke irreparable Schäden an
Reifen und Rad verursachen, die zu einem Unfall führen können.
Vor dem Anheben des Fahr-
zeugs mit dem Wagenheber

6168-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM

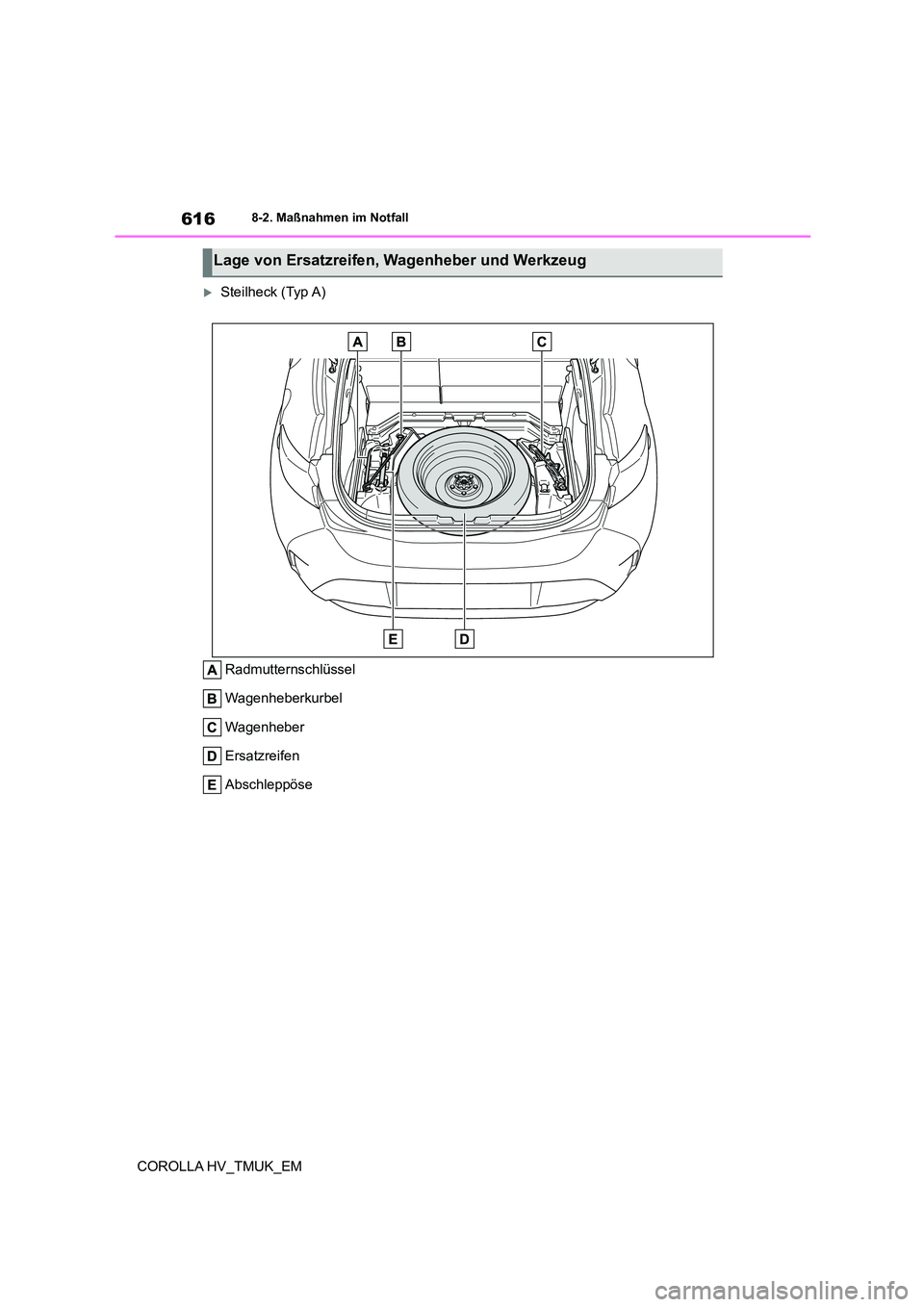

Steilheck (Typ A)
Radmutternschlüssel
Wagenheberkurbel
Wagenheber
Ersatzreifen
Abschleppöse
Lage von Ersatzreifen, Wagenheber und Werkzeug

617
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
COROLLA HV_TMUK_EM

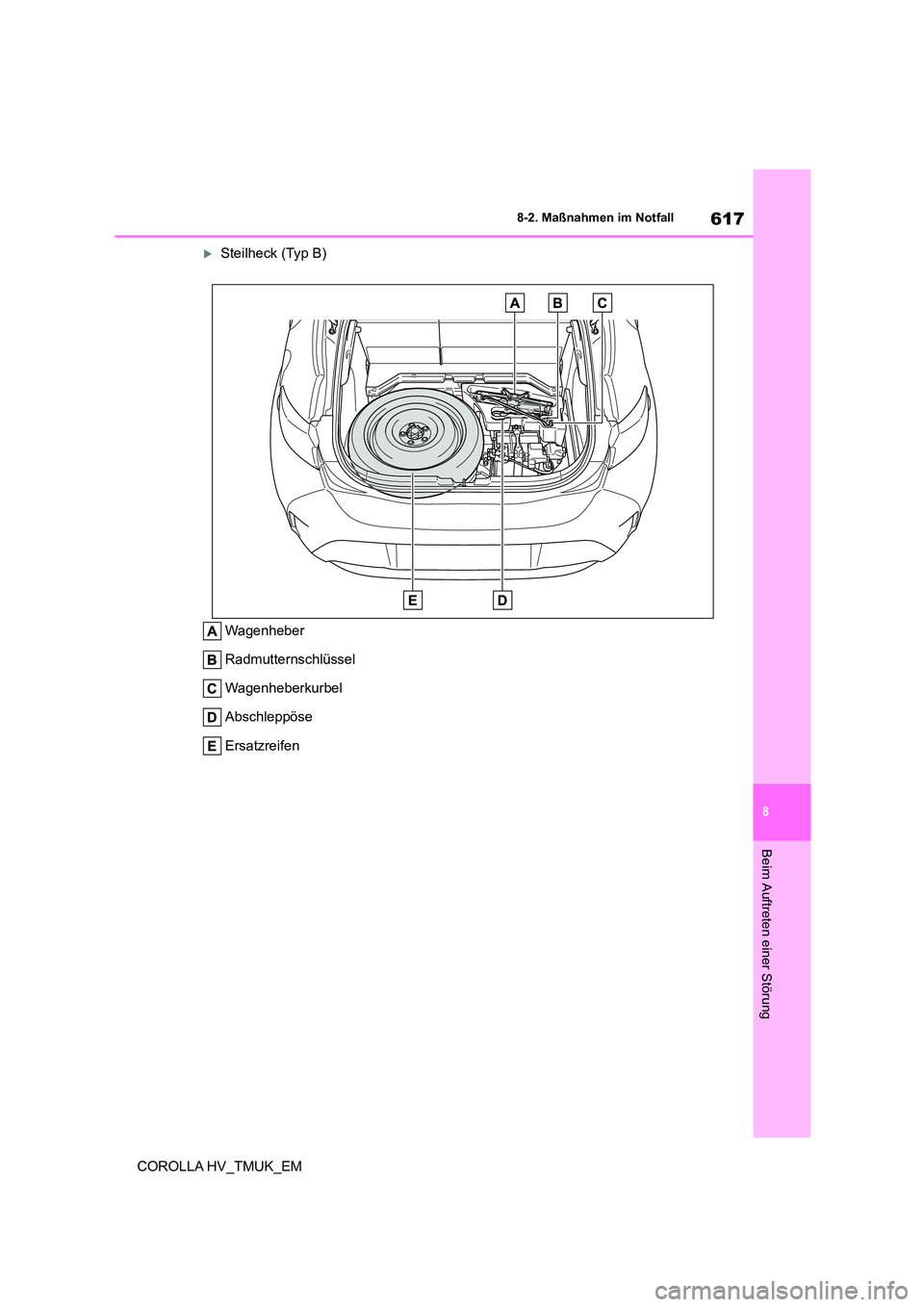

Steilheck (Typ B)
Wagenheber
Radmutternschlüssel
Wagenheberkurbel
Abschleppöse
Ersatzreifen

6188-2. Maßnahmen im Notfall
COROLLA HV_TMUK_EM

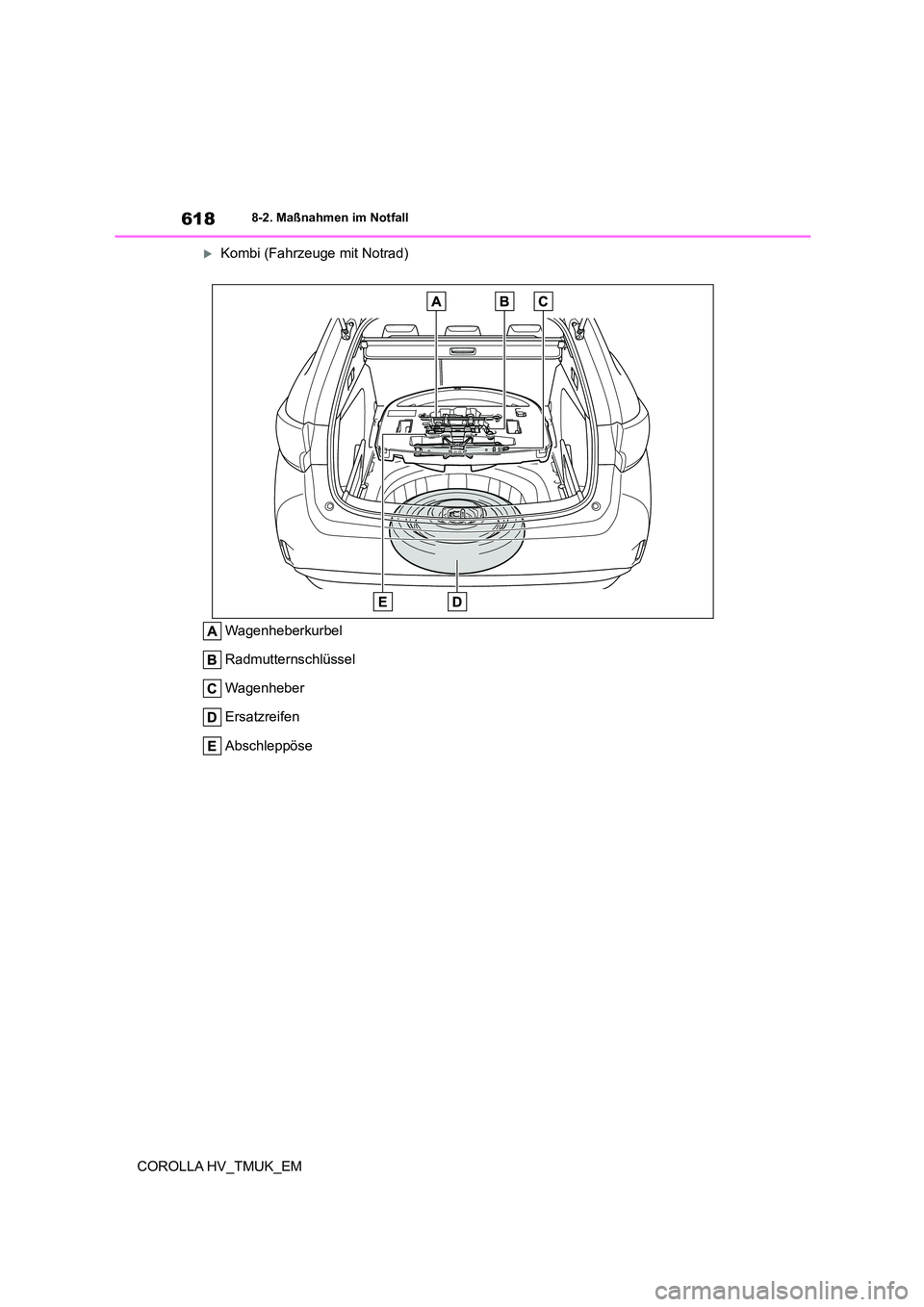

Kombi (Fahrzeuge mit Notrad)
Wagenheberkurbel
Radmutternschlüssel
Wagenheber
Ersatzreifen
Abschleppöse
