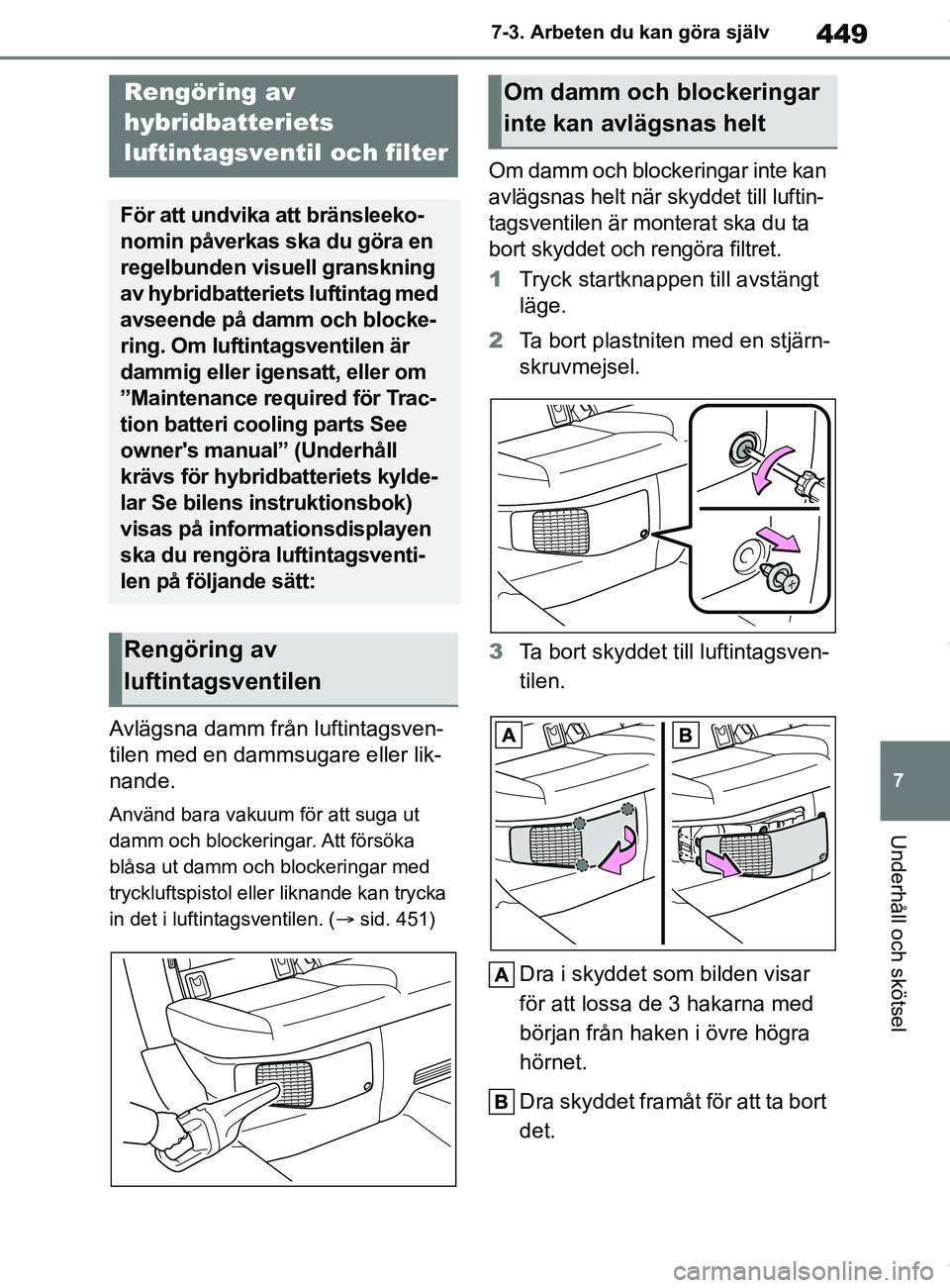

449
7
OM12L35SE 7-3. Arbeten du kan göra själv
Underhåll och skötsel
Avlägsna damm från luftintagsven-
tilen med en dammsugare eller lik-
nande.
Använd bara vakuum för att suga ut
damm och blockeringar. Att försöka
blåsa ut damm och blockeringar med
tryckluftspistol eller liknande kan trycka
in det i luftintagsventilen. (
sid. 451)
Om damm och blockeringar inte kan
avlägsnas helt när skyddet till luftin-
tagsventilen är monterat ska du ta
bort skyddet och rengöra filtret.
1 Tryck startknapp en till avstängt
läge.
2 Ta bort plastniten med en stjärn-
skruvmejsel.
3 Ta bort skyddet till luftintagsven-
tilen.
Dra i skyddet som bilden visar
för att lossa de 3 hakarna med
början från haken i övre högra
hörnet.
Dra skyddet framåt för att ta bort
det.
Rengöring av
hybridbatteriets
luftintagsventil och filter
För att undvika att bränsleeko-
nomin påverkas ska du göra en
regelbunden visuell granskning
av hybridbatteriets luftintag med
avseende på damm och blocke-
ring. Om luftintagsventilen är
dammig eller igensatt, eller om
”Maintenance required för Trac-
tion batteri cooling parts See
owner's manual” (Underhåll
krävs för hybridbatteriets kylde-
lar Se bilens instruktionsbok)
visas på informationsdisplayen
ska du rengöra luftintagsventi-
len på följande sätt:
Rengöring av
luftintagsventilen
Om damm och blockeringar
inte kan avlägsnas helt
OM12P55SE.book Page 449 Thursday, November 12, 2020 5:14 PM

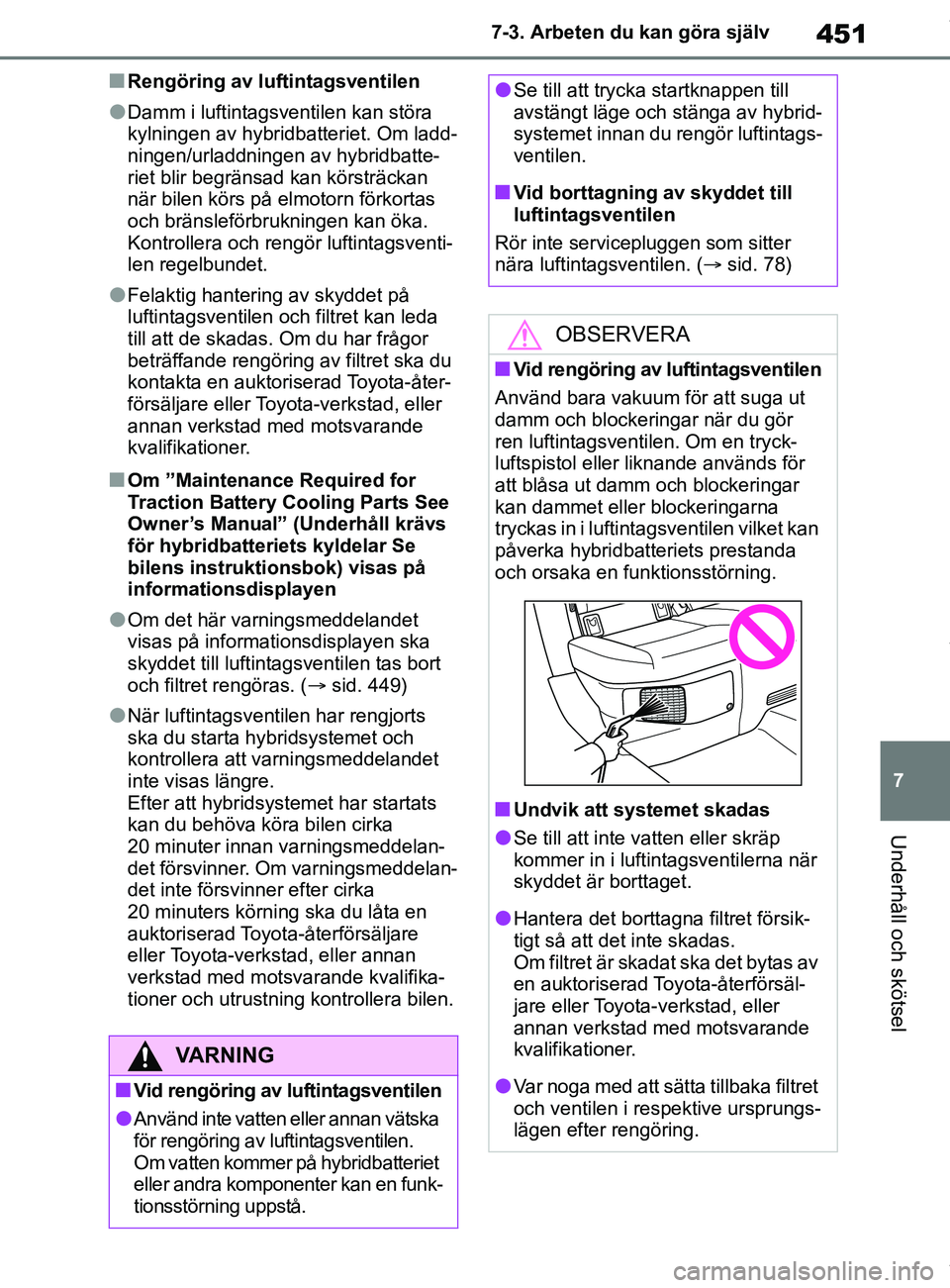

451
7
OM12L35SE 7-3. Arbeten du kan göra själv
Underhåll och skötsel
nRengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om ladd-
ningen/urladdningen av hybridbatte-
riet blir begränsad kan körsträckan
när bilen körs på elmotorn förkortas
och bränsleförbrukningen kan öka.
Kontrollera och rengör luftintagsventi-
len regelbundet.
lFelaktig hanterin
g av skyddet på
luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
beträffande rengöring av filtret ska du
kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
nOm ”Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Underhåll krävs
för hybridbatteriets kyldelar Se
bilens instruktionsbok) visas på
informationsdisplayen
lOm det här varningsmeddelandet
visas på informat ionsdisplayen ska
skyddet till luftintagsventilen tas bort
och filtret rengöras. ( sid. 449)
lNär luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte visas längre.
Efter att hybridsystemet har startats
kan du behöva köra bilen cirka
20 minuter innan varningsmeddelan-
det försvinner. Om varningsmeddelan-
det inte försvinner efter cirka
20 minuters körning ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
VARNING
nVid rengöring av luftintagsventilen
lAnvänd inte vatten eller annan vätska
för rengöring av luftintagsventilen.
Om vatten kommer på hybridbatteriet
eller andra komponenter kan en funk-
tionsstörning uppstå.
lSe till att trycka startknappen till
avstängt läge och stänga av hybrid-
systemet innan du rengör luftintags-
ventilen.
nVid borttagning av skyddet till
luftintagsventilen
Rör inte servicepluggen som sitter
nära luftintagsventilen. ( sid. 78)
OBSERVERA
nVid rengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör
ren luftintagsventilen. Om en tryck-
luftspistol eller liknande används för
att blåsa ut damm och blockeringar
kan dammet eller blockeringarna
tryckas in i luftintagsventilen vilket kan
påverka hybridbatteriets prestanda
och orsaka en funktionsstörning.
nUndvik att systemet skadas
lSe till att inte vatten eller skräp
kommer in i luftintagsventilerna när
skyddet är borttaget.
lHantera det borttagna filtret försik-
tigt så att det inte skadas.
Om filtret är skadat ska det bytas av
en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
lVar noga med att sätta tillbaka filtret
och ventilen i respektive ursprungs-
lägen efter rengöring.
OM12P55SE.book Page 451 Thursday, November 12, 2020 5:14 PM

452
OM12L35SE7-3. Arbeten du kan göra själv
nOm batteriet till den elektroniska
nyckeln laddas ur
Följande symptom kan uppstå:
lDet elektroniska lås- och startsyste-
met fungerar inte som det ska.
lAktionsradien reduceras.
 Spårmejsel
 Liten spårmejsel
 Litiumbatteri CR2032
nAnvänd ett litiumbatteri av typ
CR2032
lBatterier kan köpas hos en
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning, eller i butiker som säljer
elektrisk utrustning eller kameror.
lAnvänd endast samma eller likvärdigt
batteri som tillverkaren rekommenderar.
lFölj lokala bestämmelser för depone-
ring av använda batterier.
OBSERVERA
lMontera inget annat på luftintags-
ventilen än det särskilda filtret för
den här bilen, och använd inte bilen
utan att filtret har monterats.
nOm ”Maintenance Required for
Traction Battery Cooling Parts
See Owner’s Manual” (Underhåll
krävs för hybridbatteriets kylde-
lar Se bilens instruktionsbok)
visas på informationsdisplayen
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar
att laddning/urlad dning av hybridbat-
teriet kan bli begränsad) kan fel upp-
stå i hybridbatteriet. Om
varningsmeddelandet visas ska luftin-
tagsventilen rengöras omedelbart.
Elektronisk nyckel,
batteri
Byt batteriet mot ett nytt om
det blir urladdat.
Eftersom nyckeln kan skadas
om följande metod inte utförs
på rätt sätt rekommenderar vi
att nyckelbatteriet byts av en
auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller
annan verkstad med motsva-
rande kvalifikationer och
utrustning.
Förberedelser
OM12P55SE.book Page 452 Thursday, November 12, 2020 5:14 PM

483
8
OM12L35SE 8-2. Åtgärder i en akut situation
Om problem uppstår
lAHS (Aktivt helljussystem)
(i förekommande fall)
lAutomatiskt helljus
(i förekommande fall)
lRSA (Vägskyltsigenkänning)
(i förekommande fall)
lAktiv farthållare med radar från
0 km/tim (i förekommande fall)
nOm "Radar Cruise Control Unavai-
lable See Owner's Manual" (Aktiv
farthållare ej till
gänglig Se bilens
instruktionsbok) visas
(i förekommande fall)
Den aktiva farthållaren från 0 km/tim
upphör tillfälligt eller tills problemet som
visas i meddelandet har åtgärdats.
(orsaker och åtgärder: sid. 222)
nOm "Radar Cruise Control Unavai-
lable" (Aktiv farthå llare ej tillgäng-
lig) (i förekommande fall) visas
Den aktiva farthållaren från 0 km/tim kan
tillfälligt inte an vändas. Använd syste-
met när det blir tillgängligt igen.
nOm ett meddelande visas som indi-
kerar att besök hos din Toyota-åter-
försäljare krävs
Systemet, eller delen, som visas på
informationsdisplayen fungerar inte. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer
omedelbart kontrollera bilen.
nOm ett meddelande som hänvisar
till bilens instruktionsbok visas
lOm ”Engine Coolant Temp High”
(Kylarvätska Hög temperatur) visas
ska du följa anvisningarna.
( sid. 525)
lOm ”Exhaust Filter Full” (Avgasfiltret
fullt) visas ska du följa anvisningarna.
( sid. 323)
lOm något av följande meddelanden
visas på informationsdisplayen kan
det indikera en funktionsstörning. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner omedelbart kontrollera bilen. • ”Smart Entry & Start System Malfunc-
tion” (Funktionsstörning i bilens elek-
troniska lås- och startsystem)
• ”Hybrid System Malfunction” (Funk- tionsstörning i hybridsystemet)
• ”Check Engine” (Kontrollera motorn)
• ”Hybrid Battery System Malfunction”
(Systemstörning i hybridbatteriet)
• ”Accelerator System Malfunction”
(Funktionsstörning i gaspedalen)
lOm något av följande meddelanden
visas på informationsdisplayen kan
det indikera en funktionsstörning.
Stanna bilen omedelbart och kontakta
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer
och utrustning.
• ”Braking Power Low” (Låg bromseffekt)
• ”Charging System Malfunction” (Funk-
tionsstörning i laddningssystemet)
• ”Oil Pressure Low” (Oljetrycket lågt)
lOm något av följande meddelanden
visas på informationsdisplayen kan
det indikera att bilen fått slut på
bränsle. Stanna bilen på en säker
plats och tanka bilen om bränslenivån
är låg. ( sid. 77)
• ”Hybrid System Stopped” (Hybridsys-
temet stoppat)
• ”Engine Stopped” (Motorn stoppad)
lOm ”Maintenance Required for Trac-
tion battery Cooling Parts See
Owner's Manual” (Underhåll krävs för
hybridbatteriets kyldelar Se bilens
instruktionsbok) visa s kan filtren vara
igensatta, luftintagsventilerna kan
vara blockerade eller ett avbrott kan
ha uppstått i kanalen. Utför därför föl-
jande åtgärder.
• Om hybridbatteriets luftintagsventiler och filter är smutsiga ska rengörings-
åtgärderna på sid. 449 utföras.
• Om varningsmeddelandet visas när hybridbatteriets luftintagsventiler och fil-
ter inte är smutsiga ska du omedelbart
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikatio-
ner och utrustning kontrollera bilen.
