TOYOTA COROLLA HATCHBACK 2020 Instrukcja obsługi (in Polish)

25Odczytaç ciÊnienie w ogumieniu
na manometrze.
Je˝eli ciÊnienie w ogumieniu
jest mniejsze ni˝ 130 kPa
(1,3 kG/cm
2lub bara; 19 psi):
Uszkodzenie jest zbyt du˝e i nie
mo˝e byç naprawione. Nale˝y
skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub
z innym specjalistycznym
warsztatem.
Je˝eli ciÊnienie w ogumieniu
wynosi co najmniej 130 kPa
(1,3 kG/cm
2lub bara; 19 psi),
lecz jest ni˝sze od zalecanej
war toÊci: PrzejÊç do kroku 26.
Je˝eli ciÊnienie w ogumieniu
odpowiada zalecanej war toÊci
(
S. 635): PrzejÊç do kroku 27.
26W∏àczyç spr´˝ark´ i nape∏niaç
opon´ powietrzem a˝ do uzy-
skania zalecanej war toÊci ci-
Ênienia. Nast´pnie przejechaç
oko∏o 5 km i przejÊç do kroku 24.27Hatchback: UmieÊciç spr´˝ark´
w baga˝niku.
TS Kombi: W∏o˝yç spr´˝ark´ do
torby i umieÊciç awaryjny zestaw
naprawczy do ogumienia w ba-
ga˝niku.
28Zachowujàc niezb´dne Êrodki
ostro˝noÊci, unikajàc gwa∏towne-
go hamowania, ostrych skr´tów
i nie przekraczajàc pr´dkoÊci
80 km/h, nale˝y udaç si´ do
najbli˝szej autoryzowanej stacji
obs∏ugi Toyoty lub innego wy-
specjalizowanego w naprawie
opon warsztatu w celu naprawy
lub wymiany uszkodzonej opony.
Podczas naprawy lub wymiany opony
nale˝y poinformowaç autoryzowanà
stacj´ obs∏ugi Toyoty lub inny specjali-
styczny warsztat o fakcie wtryÊni´cia
do niej Êrodka uszczelniajàcego.
óTyp B
1TS Kombi: Wyjàç awaryjny ze-
staw naprawczy do ogumienia.
2Przykleiç naklejk´ do∏àczonà do
awaryjnego zestawu naprawczego
do ogumienia, w miejscu dobrze
widocznym z fotela kierowcy.
C
B
A
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych589
8
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 589

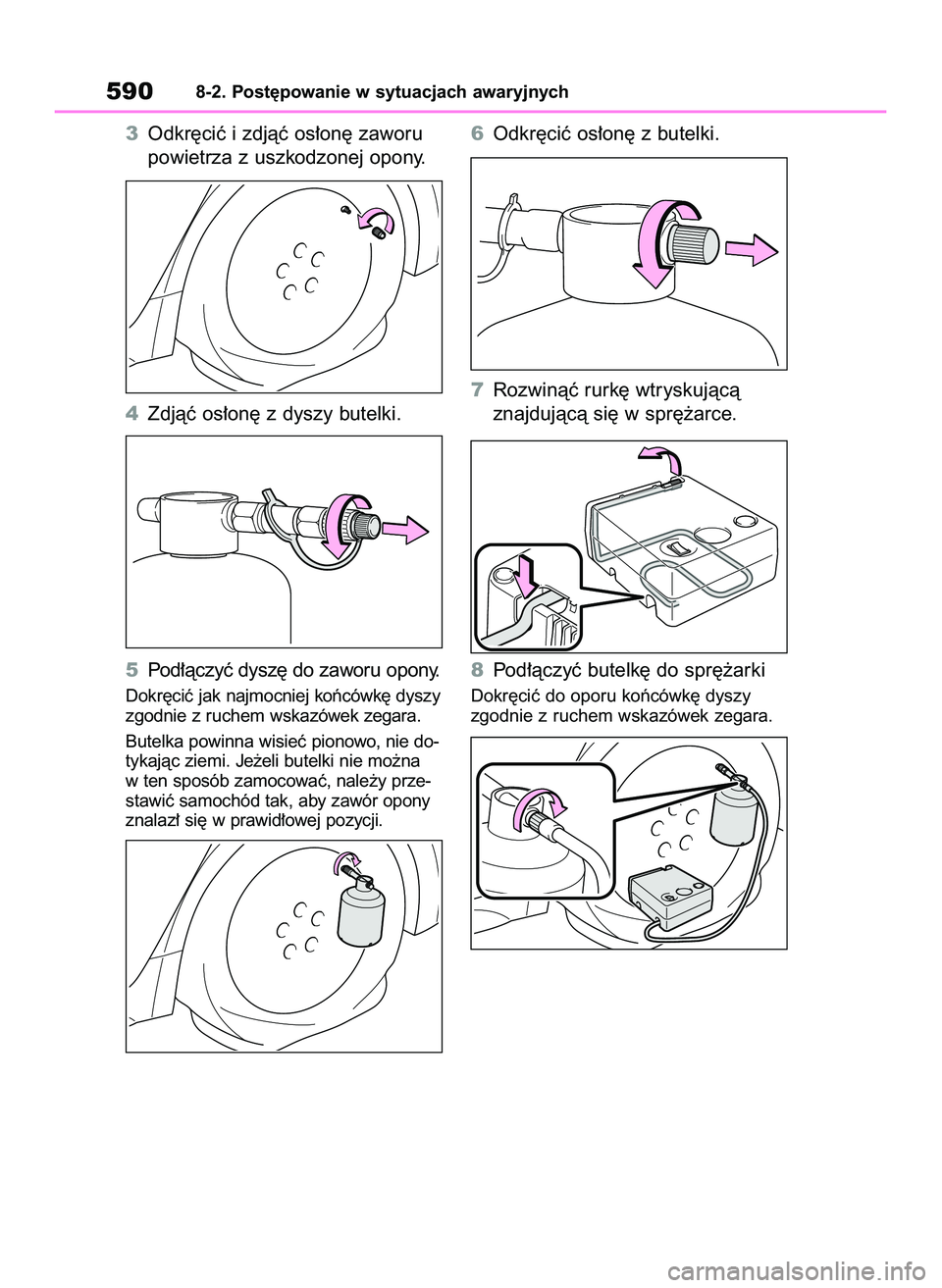

3Odkr´ciç i zdjàç os∏on´ zaworu
powietrza z uszkodzonej opony.
4Zdjàç os∏on´ z dyszy butelki.
5Pod∏àczyç dysz´ do zaworu opony.
Dokr´ciç jak najmocniej koƒcówk´ dyszy
zgodnie z ruchem wskazówek zegara.
Butelka powinna wisieç pionowo, nie do-
tykajàc ziemi. Je˝eli butelki nie mo˝na
w ten sposób zamocowaç, nale˝y prze-
stawiç samochód tak, aby zawór opony
znalaz∏ si´ w prawid∏owej pozycji.
6Odkr´ciç os∏on´ z butelki.
7Rozwinàç rurk´ wtryskujàcà
znajdujàcà si´ w spr´˝arce.
8Pod∏àczyç butelk´ do spr´˝arki
Dokr´ciç do oporu koƒcówk´ dyszy
zgodnie z ruchem wskazówek zegara.
5908-2. Post´powanie w sytuacjach awaryjnych
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 590

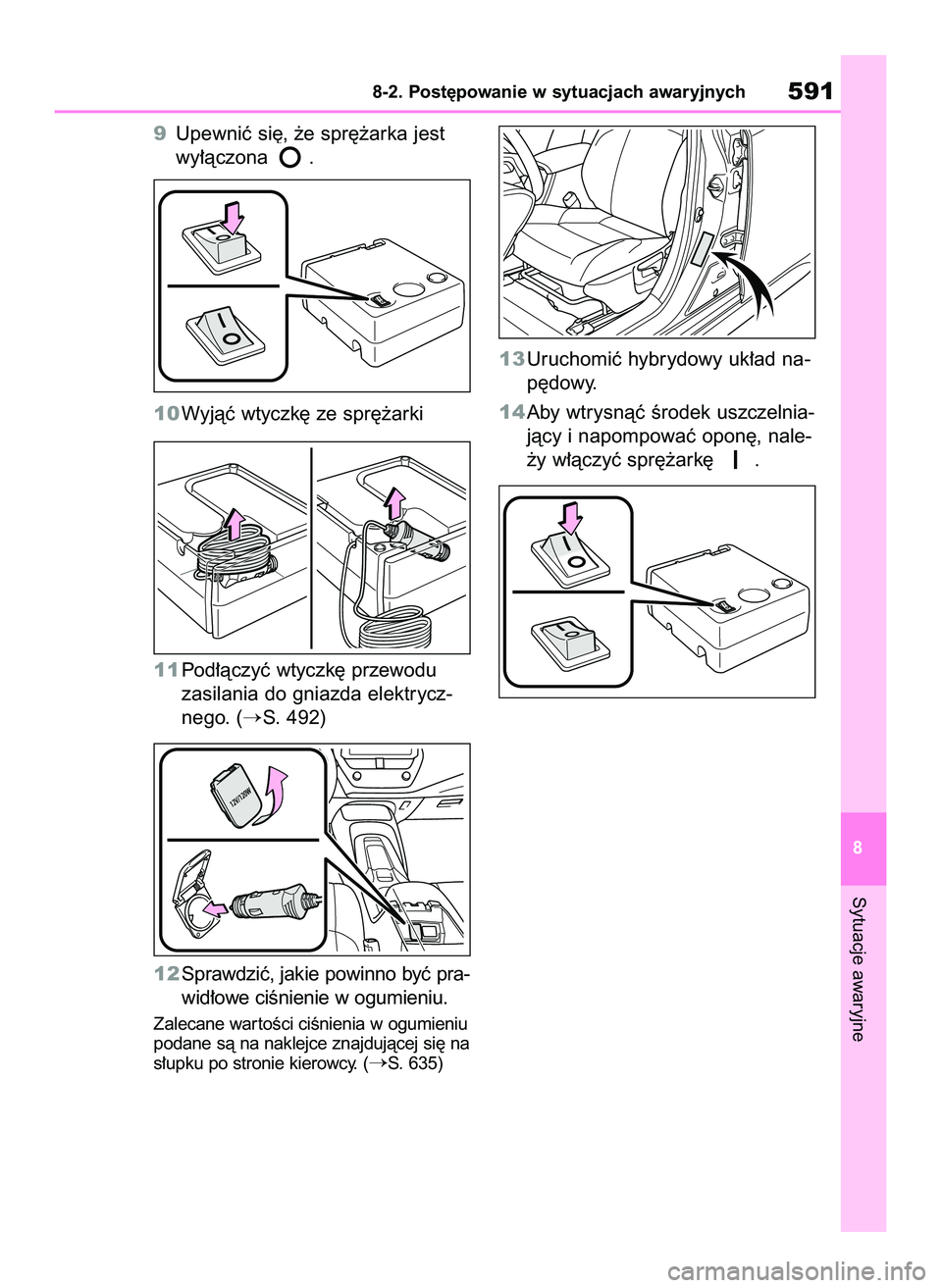

9Upewniç si´, ˝e spr´˝arka jest
wy∏àczona .
10Wyjàç wtyczk´ ze spr´˝arki
11Pod∏àczyç wtyczk´ przewodu
zasilania do gniazda elektrycz-
nego. (
S. 492)
12Sprawdziç, jakie powinno byç pra-
wid∏owe ciÊnienie w ogumieniu.
Zalecane war toÊci ciÊnienia w ogumieniu
podane sà na naklejce znajdujàcej si´ na
s∏upku po stronie kierowcy. (
S. 635)
13Uruchomiç hybrydowy uk∏ad na-
p´dowy.
14Aby wtrysnàç Êrodek uszczelnia-
jàcy i napompowaç opon´, nale-
˝y w∏àczyç spr´˝ark´ .
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych591
8
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 591

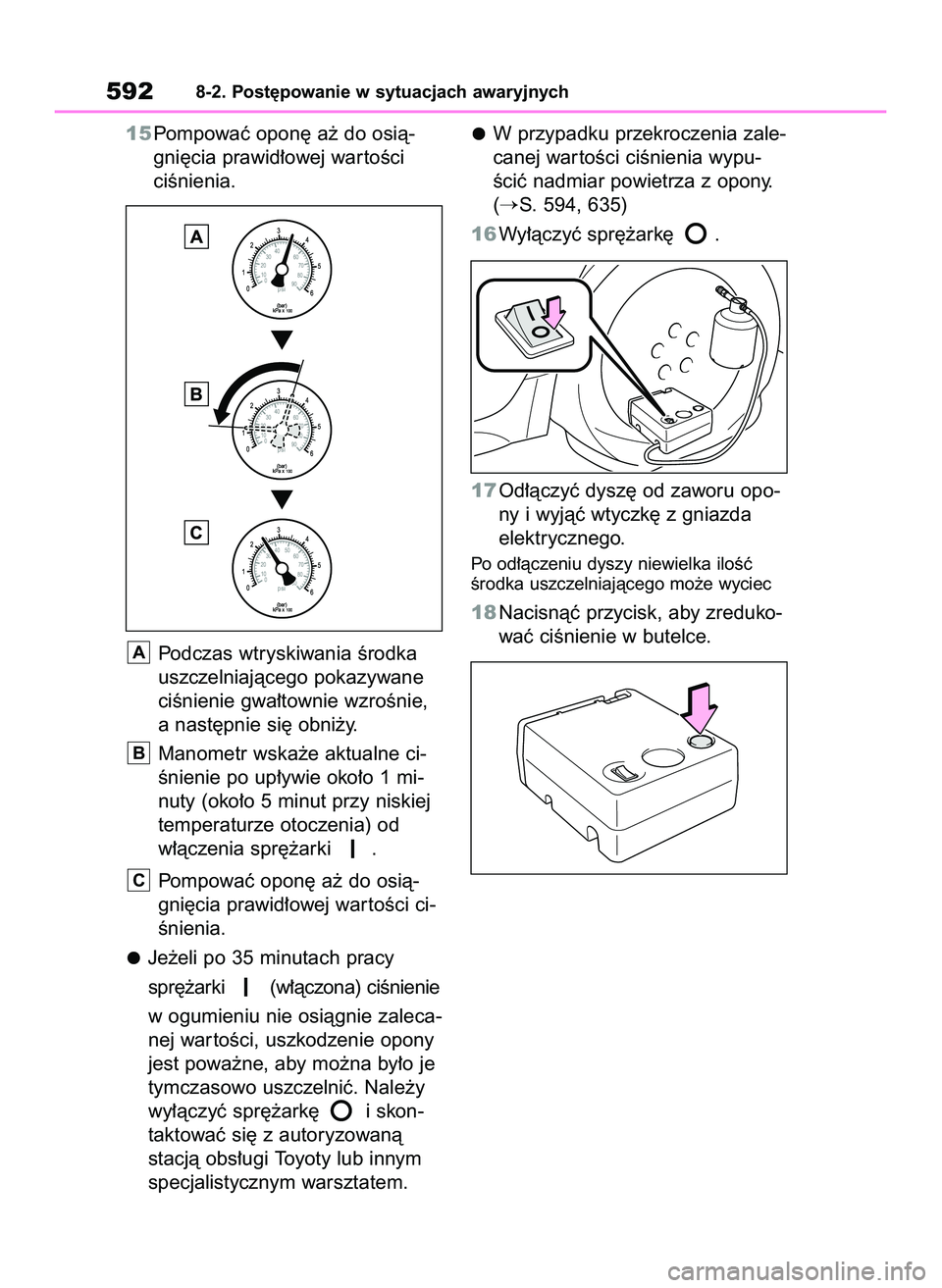

15Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci
ciÊnienia.
Podczas wtryskiwania Êrodka
uszczelniajàcego pokazywane
ciÊnienie gwa∏townie wzroÊnie,
a nast´pnie si´ obni˝y.
Manometr wska˝e aktualne ci-
Ênienie po up∏ywie oko∏o 1 mi-
nuty (oko∏o 5 minut przy niskiej
temperaturze otoczenia) od
w∏àczenia spr´˝arki .
Pompowaç opon´ a˝ do osià-
gni´cia prawid∏owej war toÊci ci-
Ênienia.
Je˝eli po 35 minutach pracy
spr´˝arki (w∏àczona) ciÊnienie
w ogumieniu nie osiàgnie zaleca-
nej war toÊci, uszkodzenie opony
jest powa˝ne, aby mo˝na by∏o je
tymczasowo uszczelniç. Nale˝y
wy∏àczyç spr´˝ark´ i skon-
taktowaç si´ z autoryzowanà
stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.W przypadku przekroczenia zale-
canej war toÊci ciÊnienia wypu-
Êciç nadmiar powietrza z opony.
(
S. 594, 635)
16Wy∏àczyç spr´˝ark´ .
17Od∏àczyç dysz´ od zaworu opo-
ny i wyjàç wtyczk´ z gniazda
elektrycznego.
Po od∏àczeniu dyszy niewielka iloÊç
Êrodka uszczelniajàcego mo˝e wyciec
18Nacisnàç przycisk, aby zreduko-
waç ciÊnienie w butelce.
C
B
A
5928-2. Post´powanie w sytuacjach awaryjnych
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 592

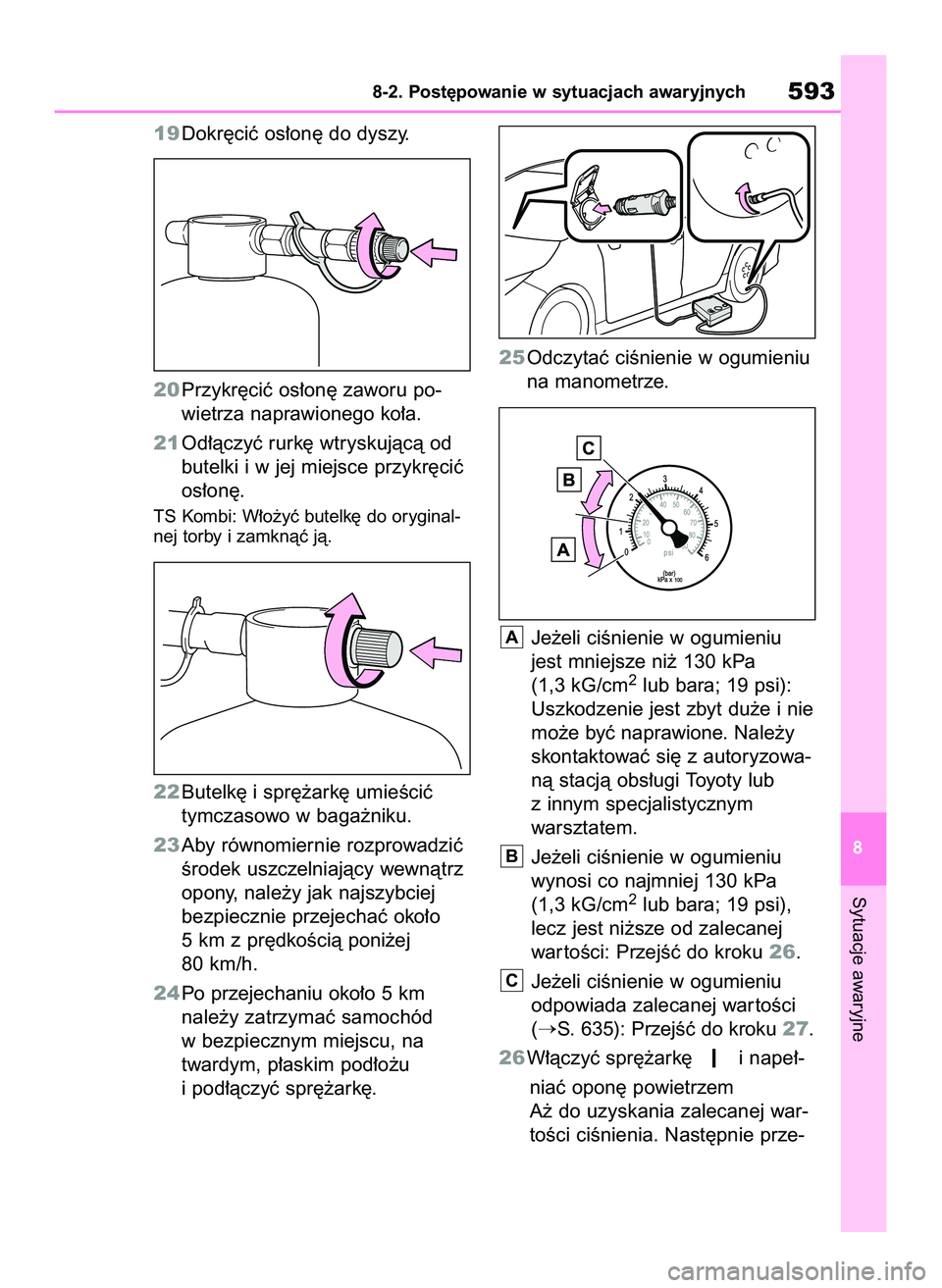

19Dokr´ciç os∏on´ do dyszy.
20Przykr´ciç os∏on´ zaworu po-
wietrza naprawionego ko∏a.
21Od∏àczyç rurk´ wtryskujàcà od
butelki i w jej miejsce przykr´ciç
os∏on´.
TS Kombi: W∏o˝yç butelk´ do oryginal-
nej torby i zamknàç jà.
22Butelk´ i spr´˝ark´ umieÊciç
tymczasowo w baga˝niku.
23Aby równomiernie rozprowadziç
Êrodek uszczelniajàcy wewnàtrz
opony, nale˝y jak najszybciej
bezpiecznie przejechaç oko∏o
5 km z pr´dkoÊcià poni˝ej
80 km/h.
24Po przejechaniu oko∏o 5 km
nale˝y zatrzymaç samochód
w bezpiecznym miejscu, na
twardym, p∏askim pod∏o˝u
i pod∏àczyç spr´˝ark´.25Odczytaç ciÊnienie w ogumieniu
na manometrze.
Je˝eli ciÊnienie w ogumieniu
jest mniejsze ni˝ 130 kPa
(1,3 kG/cm
2lub bara; 19 psi):
Uszkodzenie jest zbyt du˝e i nie
mo˝e byç naprawione. Nale˝y
skontaktowaç si´ z autoryzowa-
nà stacjà obs∏ugi Toyoty lub
z innym specjalistycznym
warsztatem.
Je˝eli ciÊnienie w ogumieniu
wynosi co najmniej 130 kPa
(1,3 kG/cm
2lub bara; 19 psi),
lecz jest ni˝sze od zalecanej
war toÊci: PrzejÊç do kroku 26.
Je˝eli ciÊnienie w ogumieniu
odpowiada zalecanej war toÊci
(
S. 635): PrzejÊç do kroku 27.
26W∏àczyç spr´˝ark´ i nape∏-
niaç opon´ powietrzem
A˝ do uzyskania zalecanej war-
toÊci ciÊnienia. Nast´pnie prze-
C
B
A
Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych593
8
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 593

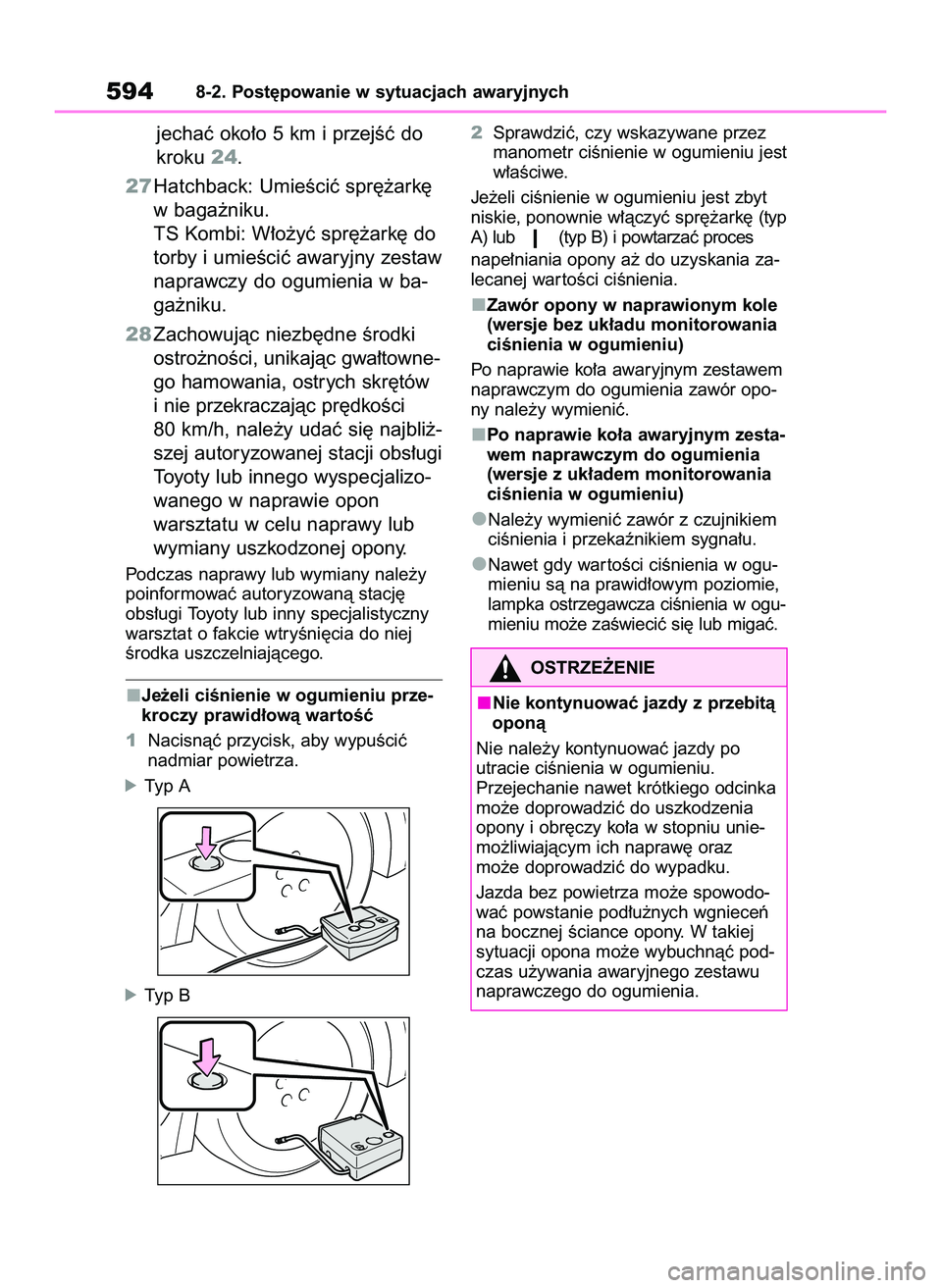

jechaç oko∏o 5 km i przejÊç do
kroku 24.
27Hatchback: UmieÊciç spr´˝ark´
w baga˝niku.
TS Kombi: W∏o˝yç spr´˝ark´ do
torby i umieÊciç awaryjny zestaw
naprawczy do ogumienia w ba-
ga˝niku.
28Zachowujàc niezb´dne Êrodki
ostro˝noÊci, unikajàc gwa∏towne-
go hamowania, ostrych skr´tów
i nie przekraczajàc pr´dkoÊci
80 km/h, nale˝y udaç si´ najbli˝-
szej autoryzowanej stacji obs∏ugi
Toyoty lub innego wyspecjalizo-
wanego w naprawie opon
warsztatu w celu naprawy lub
wymiany uszkodzonej opony.
Podczas naprawy lub wymiany nale˝y
poinformowaç autoryzowanà stacj´
obs∏ugi Toyoty lub inny specjalistyczny
warsztat o fakcie wtryÊni´cia do niej
Êrodka uszczelniajàcego.
Je˝eli ciÊnienie w ogumieniu prze-
kroczy prawid∏owà wartoÊç
1Nacisnàç przycisk, aby wypuÊciç
nadmiar powietrza.
óTyp A
óTyp B2Sprawdziç, czy wskazywane przez
manometr ciÊnienie w ogumieniu jest
w∏aÊciwe.
Je˝eli ciÊnienie w ogumieniu jest zbyt
niskie, ponownie w∏àczyç spr´˝ark´ (typ
A) lub (typ B) i powtarzaç proces
nape∏niania opony a˝ do uzyskania za-
lecanej war toÊci ciÊnienia.
Zawór opony w naprawionym kole
(wersje bez uk∏adu monitorowania
ciÊnienia w ogumieniu)
Po naprawie ko∏a awaryjnym zestawem
naprawczym do ogumienia zawór opo-
ny nale˝y wymieniç.
Po naprawie ko∏a awaryjnym zesta-
wem naprawczym do ogumienia
(wersje z uk∏adem monitorowania
ciÊnienia w ogumieniu)
Nale˝y wymieniç zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
Nawet gdy war toÊci ciÊnienia w ogu-
mieniu sà na prawid∏owym poziomie,
lampka ostrzegawcza ciÊnienia w ogu-
mieniu mo˝e zaÊwieciç si´ lub migaç.
5948-2. Post´powanie w sytuacjach awaryjnych
OSTRZE˚ENIE
Nie kontynuowaç jazdy z przebità
oponà
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz
mo˝e doprowadziç do wypadku.
Jazda bez powietrza mo˝e spowodo-
waç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej
sytuacji opona mo˝e wybuchnàç pod-
czas u˝ywania awaryjnego zestawu
naprawczego do ogumienia.
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 594

Sytuacje awaryjne
8-2. Post´powanie w sytuacjach awaryjnych595
8

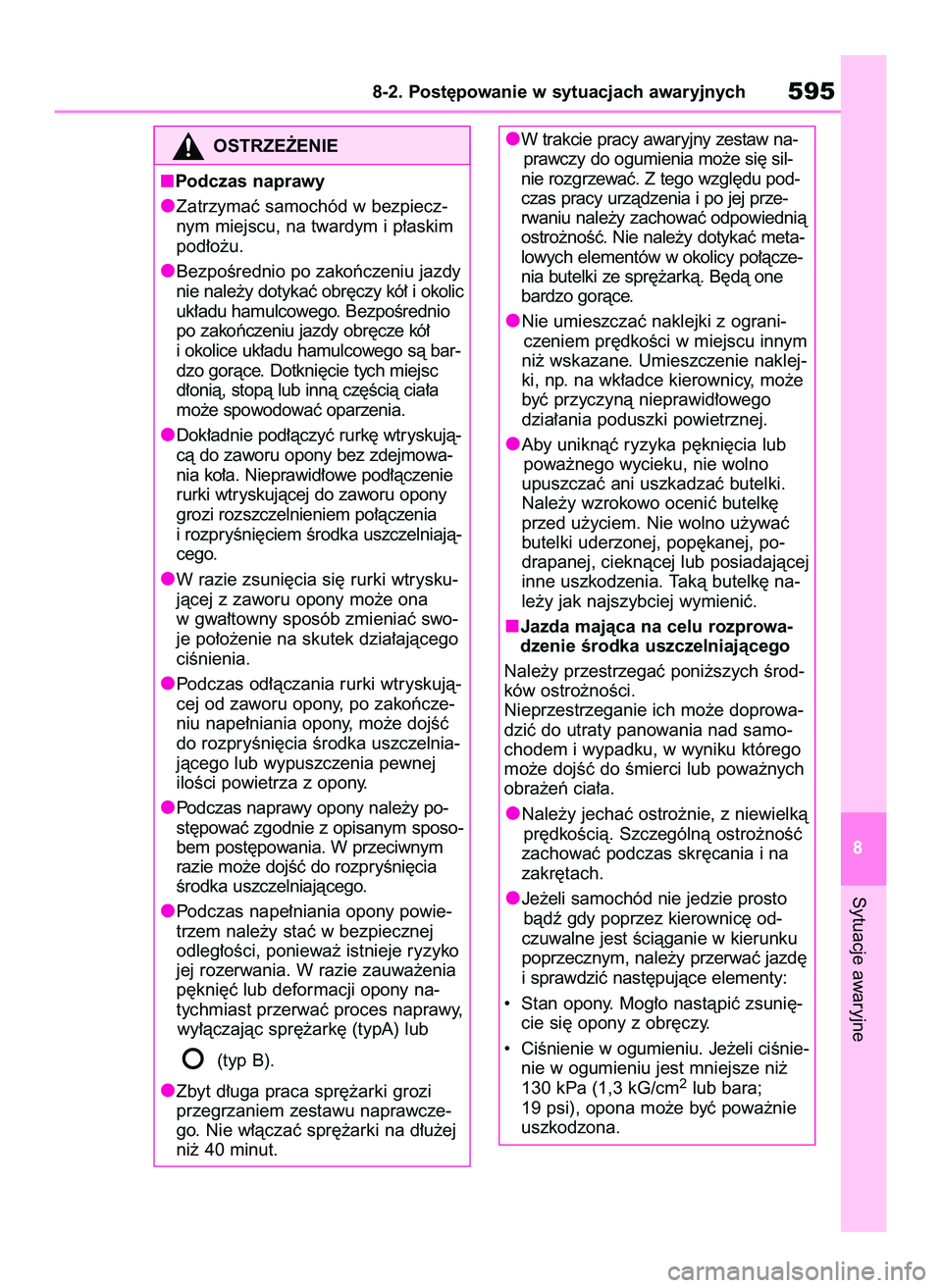

OSTRZE˚ENIE
Podczas naprawy
Zatrzymaç samochód w bezpiecz-
nym miejscu, na twardym i p∏askim
pod∏o˝u.
BezpoÊrednio po zakoƒczeniu jazdy
nie nale˝y dotykaç obr´czy kó∏ i okolic
uk∏adu hamulcowego. BezpoÊrednio
po zakoƒczeniu jazdy obr´cze kó∏
i okolice uk∏adu hamulcowego sà bar-
dzo goràce. Dotkni´cie tych miejsc
d∏onià, stopà lub innà cz´Êcià cia∏a
mo˝e spowodowaç oparzenia.
Dok∏adnie pod∏àczyç rurk´ wtryskujà-
cà do zaworu opony bez zdejmowa-
nia ko∏a. Nieprawid∏owe pod∏àczenie
rurki wtryskujàcej do zaworu opony
grozi rozszczelnieniem po∏àczenia
i rozpryÊni´ciem Êrodka uszczelniajà-
cego.
W razie zsuni´cia si´ rurki wtrysku-
jàcej z zaworu opony mo˝e ona
w gwa∏towny sposób zmieniaç swo-
je po∏o˝enie na skutek dzia∏ajàcego
ciÊnienia.
Podczas od∏àczania rurki wtryskujà-
cej od zaworu opony, po zakoƒcze-
niu nape∏niania opony, mo˝e dojÊç
do rozpryÊni´cia Êrodka uszczelnia-
jàcego lub wypuszczenia pewnej
iloÊci powietrza z opony.
Podczas naprawy opony nale˝y po-
st´powaç zgodnie z opisanym sposo-
bem post´powania. W przeciwnym
razie mo˝e dojÊç do rozpryÊni´cia
Êrodka uszczelniajàcego.
Podczas nape∏niania opony powie-
trzem nale˝y staç w bezpiecznej
odleg∏oÊci, poniewa˝ istnieje ryzyko
jej rozerwania. W razie zauwa˝enia
p´kni´ç lub deformacji opony na-
tychmiast przerwaç proces naprawy,
wy∏àczajàc spr´˝ark´ (typA) lub
(typ B).
Zbyt d∏uga praca spr´˝arki grozi
przegrzaniem zestawu naprawcze-
go. Nie w∏àczaç spr´˝arki na d∏u˝ej
ni˝ 40 minut.W trakcie pracy awaryjny zestaw na-
prawczy do ogumienia mo˝e si´ sil-
nie rozgrzewaç. Z tego wzgl´du pod-
czas pracy urzàdzenia i po jej prze-
rwaniu nale˝y zachowaç odpowiednià
ostro˝noÊç. Nie nale˝y dotykaç meta-
lowych elementów w okolicy po∏àcze-
nia butelki ze spr´˝arkà. B´dà one
bardzo goràce.
Nie umieszczaç naklejki z ograni-
czeniem pr´dkoÊci w miejscu innym
ni˝ wskazane. Umieszczenie naklej-
ki, np. na wk∏adce kierownicy, mo˝e
byç przyczynà nieprawid∏owego
dzia∏ania poduszki powietrznej.
Aby uniknàç ryzyka p´kni´cia lub
powa˝nego wycieku, nie wolno
upuszczaç ani uszkadzaç butelki.
Nale˝y wzrokowo oceniç butelk´
przed u˝yciem. Nie wolno u˝ywaç
butelki uderzonej, pop´kanej, po-
drapanej, cieknàcej lub posiadajàcej
inne uszkodzenia. Takà butelk´ na-
le˝y jak najszybciej wymieniç.
Jazda majàca na celu rozprowa-
dzenie Êrodka uszczelniajàcego
Nale˝y przestrzegaç poni˝szych Êrod-
ków ostro˝noÊci.
Nieprzestrzeganie ich mo˝e doprowa-
dziç do utraty panowania nad samo-
chodem i wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nale˝y jechaç ostro˝nie, z niewielkà
pr´dkoÊcià. Szczególnà ostro˝noÊç
zachowaç podczas skr´cania i na
zakr´tach.
Je˝eli samochód nie jedzie prosto
bàdê gdy poprzez kierownic´ od-
czuwalne jest Êciàganie w kierunku
poprzecznym, nale˝y przerwaç jazd´
i sprawdziç nast´pujàce elementy:
• Stan opony. Mog∏o nastàpiç zsuni´-
cie si´ opony z obr´czy.
• CiÊnienie w ogumieniu. Je˝eli ciÊnie-
nie w ogumieniu jest mniejsze ni˝
130 kPa (1,3 kG/cm
2lub bara;
19 psi), opona mo˝e byç powa˝nie
uszkodzona.
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 595

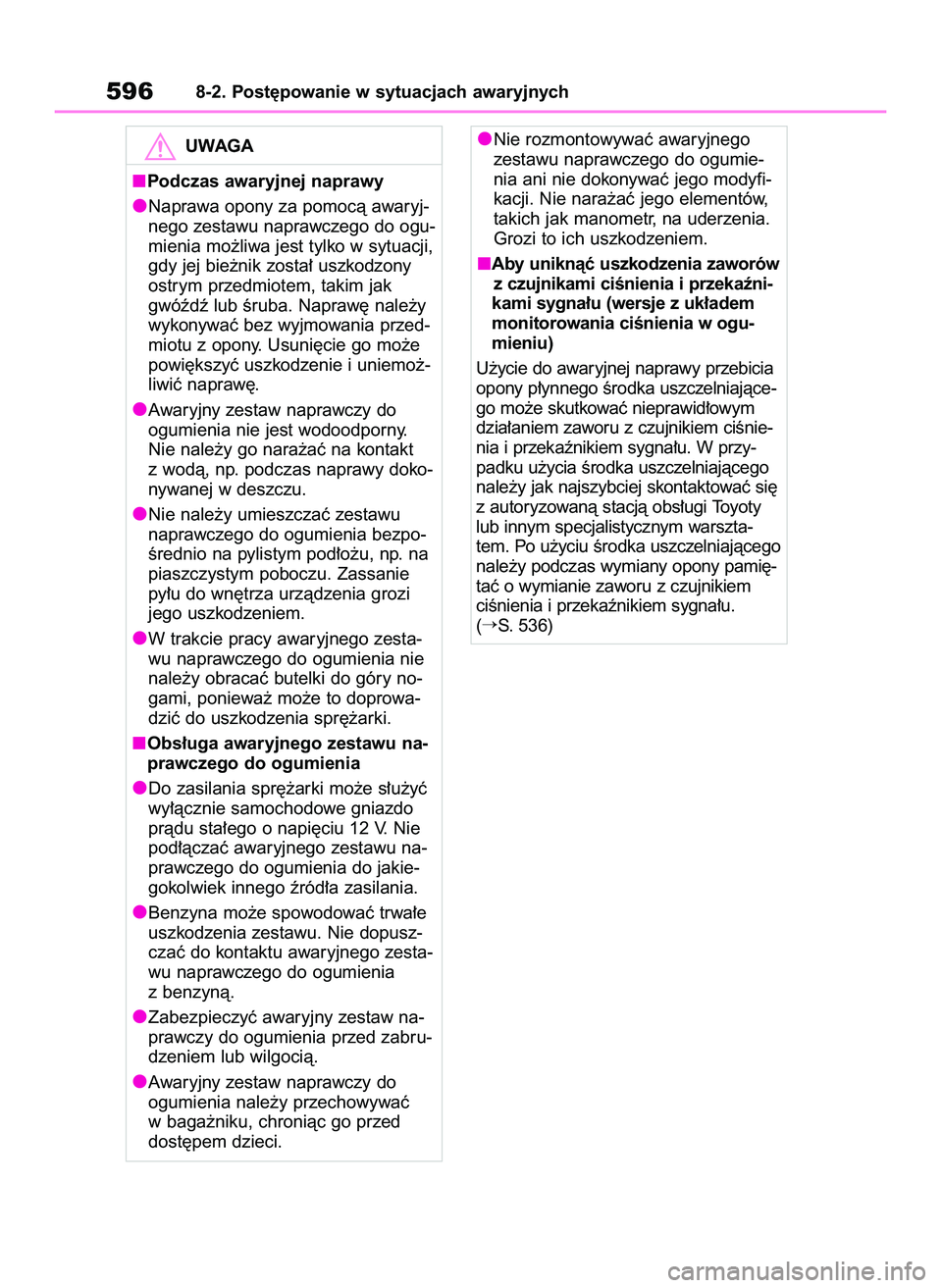

5968-2. Post´powanie w sytuacjach awaryjnych
UWAGA
Podczas awaryjnej naprawy
Naprawa opony za pomocà awaryj-
nego zestawu naprawczego do ogu-
mienia mo˝liwa jest tylko w sytuacji,
gdy jej bie˝nik zosta∏ uszkodzony
ostrym przedmiotem, takim jak
gwóêdê lub Êruba. Napraw´ nale˝y
wykonywaç bez wyjmowania przed-
miotu z opony. Usuni´cie go mo˝e
powi´kszyç uszkodzenie i uniemo˝-
liwiç napraw´.
Awaryjny zestaw naprawczy do
ogumienia nie jest wodoodporny.
Nie nale˝y go nara˝aç na kontakt
z wodà, np. podczas naprawy doko-
nywanej w deszczu.
Nie nale˝y umieszczaç zestawu
naprawczego do ogumienia bezpo-
Êrednio na pylistym pod∏o˝u, np. na
piaszczystym poboczu. Zassanie
py∏u do wn´trza urzàdzenia grozi
jego uszkodzeniem.
W trakcie pracy awaryjnego zesta-
wu naprawczego do ogumienia nie
nale˝y obracaç butelki do góry no-
gami, poniewa˝ mo˝e to doprowa-
dziç do uszkodzenia spr´˝arki.
Obs∏uga awaryjnego zestawu na-
prawczego do ogumienia
Do zasilania spr´˝arki mo˝e s∏u˝yç
wy∏àcznie samochodowe gniazdo
pràdu sta∏ego o napi´ciu 12 V. Nie
pod∏àczaç awaryjnego zestawu na-
prawczego do ogumienia do jakie-
gokolwiek innego êród∏a zasilania.
Benzyna mo˝e spowodowaç trwa∏e
uszkodzenia zestawu. Nie dopusz-
czaç do kontaktu awaryjnego zesta-
wu naprawczego do ogumienia
z benzynà.
Zabezpieczyç awaryjny zestaw na-
prawczy do ogumienia przed zabru-
dzeniem lub wilgocià.
Awaryjny zestaw naprawczy do
ogumienia nale˝y przechowywaç
w baga˝niku, chroniàc go przed
dost´pem dzieci.Nie rozmontowywaç awaryjnego
zestawu naprawczego do ogumie-
nia ani nie dokonywaç jego modyfi-
kacji. Nie nara˝aç jego elementów,
takich jak manometr, na uderzenia.
Grozi to ich uszkodzeniem.
Aby uniknàç uszkodzenia zaworów
z czujnikami ciÊnienia i przekaêni-
kami sygna∏u (wersje z uk∏adem
monitorowania ciÊnienia w ogu-
mieniu)
U˝ycie do awaryjnej naprawy przebicia
opony p∏ynnego Êrodka uszczelniajàce-
go mo˝e skutkowaç nieprawid∏owym
dzia∏aniem zaworu z czujnikiem ciÊnie-
nia i przekaênikiem sygna∏u. W przy-
padku u˝ycia Êrodka uszczelniajàcego
nale˝y jak najszybciej skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warszta-
tem. Po u˝yciu Êrodka uszczelniajàcego
nale˝y podczas wymiany opony pami´-
taç o wymianie zaworu z czujnikiem
ciÊnienia i przekaênikiem sygna∏u.
(
S. 536)
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 596

Zatrzymaç samochód w bez-
piecznym miejscu, na twardym
i p∏askim pod∏o˝u.
Uruchomiç hamulec postojowy.
Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
Wy∏àczyç hybrydowy uk∏ad nap´-
dowy.
W∏àczyç Êwiat∏a awaryjne.
Sytuacje awaryjne

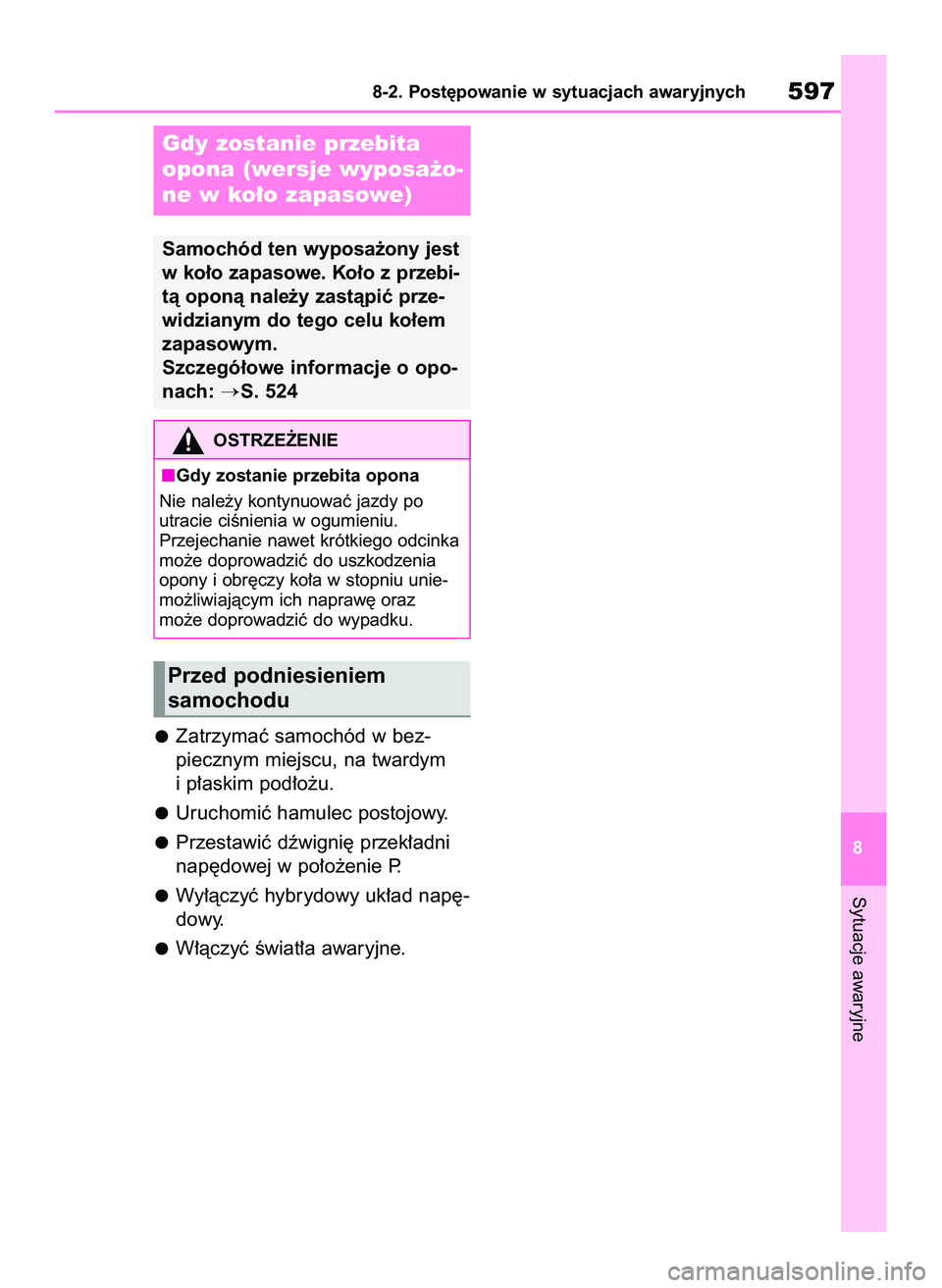

8-2. Post´powanie w sytuacjach awaryjnych597
8
Gdy zostanie przebita
opona (wersje wyposa˝o-
ne w ko∏o zapasowe)
Samochód ten wyposa˝ony jest
w ko∏o zapasowe. Ko∏o z przebi-
tà oponà nale˝y zastàpiç prze-
widzianym do tego celu ko∏em
zapasowym.
Szczegó∏owe informacje o opo-
nach:
S. 524
OSTRZE˚ENIE
Gdy zostanie przebita opona
Nie nale˝y kontynuowaç jazdy po
utracie ciÊnienia w ogumieniu.
Przejechanie nawet krótkiego odcinka
mo˝e doprowadziç do uszkodzenia
opony i obr´czy ko∏a w stopniu unie-
mo˝liwiajàcym ich napraw´ oraz
mo˝e doprowadziç do wypadku.
Przed podniesieniem
samochodu
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 597

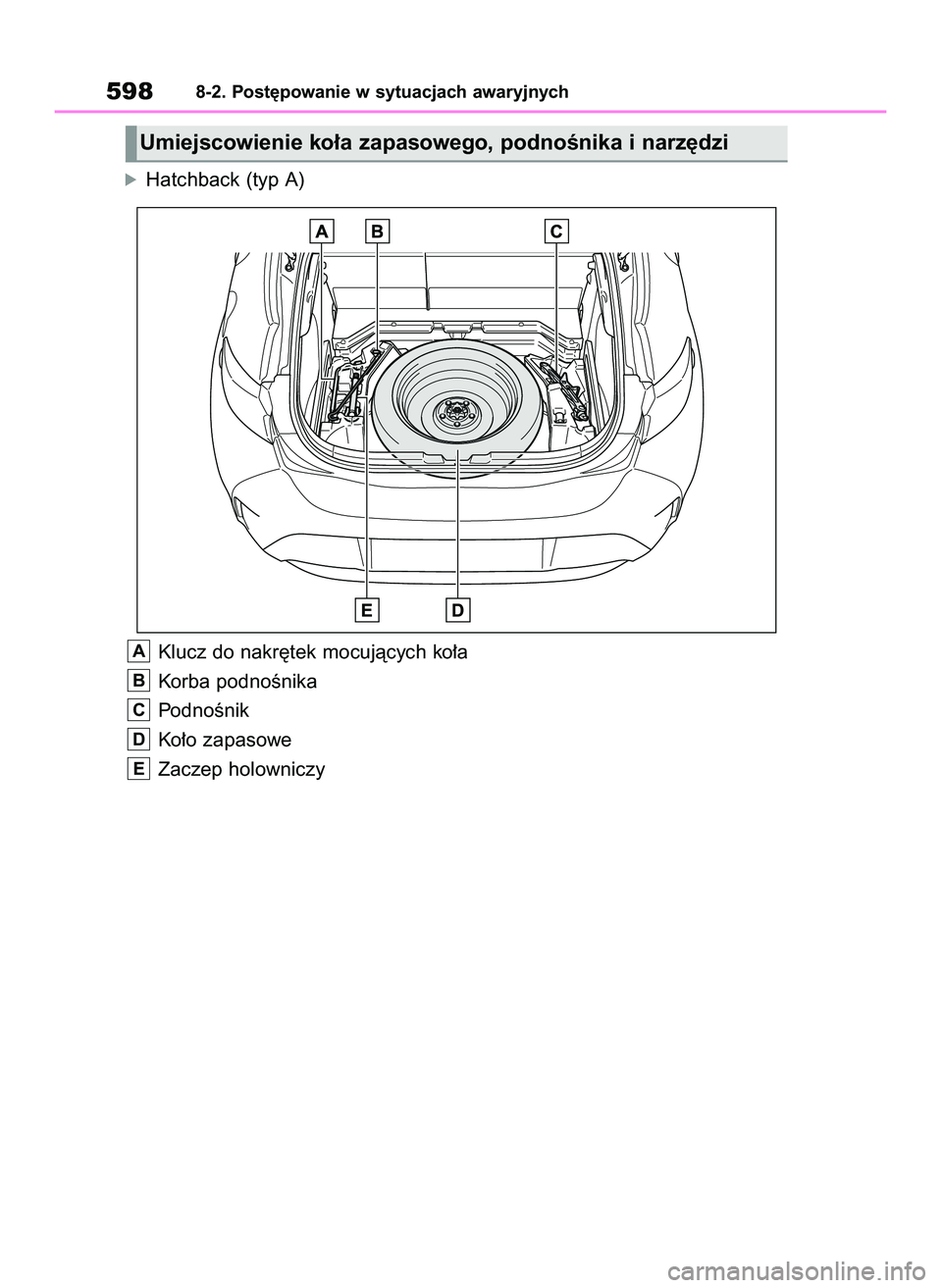

óHatchback (typ A)
Klucz do nakr´tek mocujàcych ko∏a
Korba podnoÊnika
PodnoÊnik
Ko∏o zapasowe
Zaczep holowniczy
E
D
C
B
A
5988-2. Post´powanie w sytuacjach awaryjnych
Umiejscowienie ko∏a zapasowego, podnoÊnika i narz´dzi
8 Corolla TMUK HV OM12P55E 3/4/21 4:09 PM Page 598
