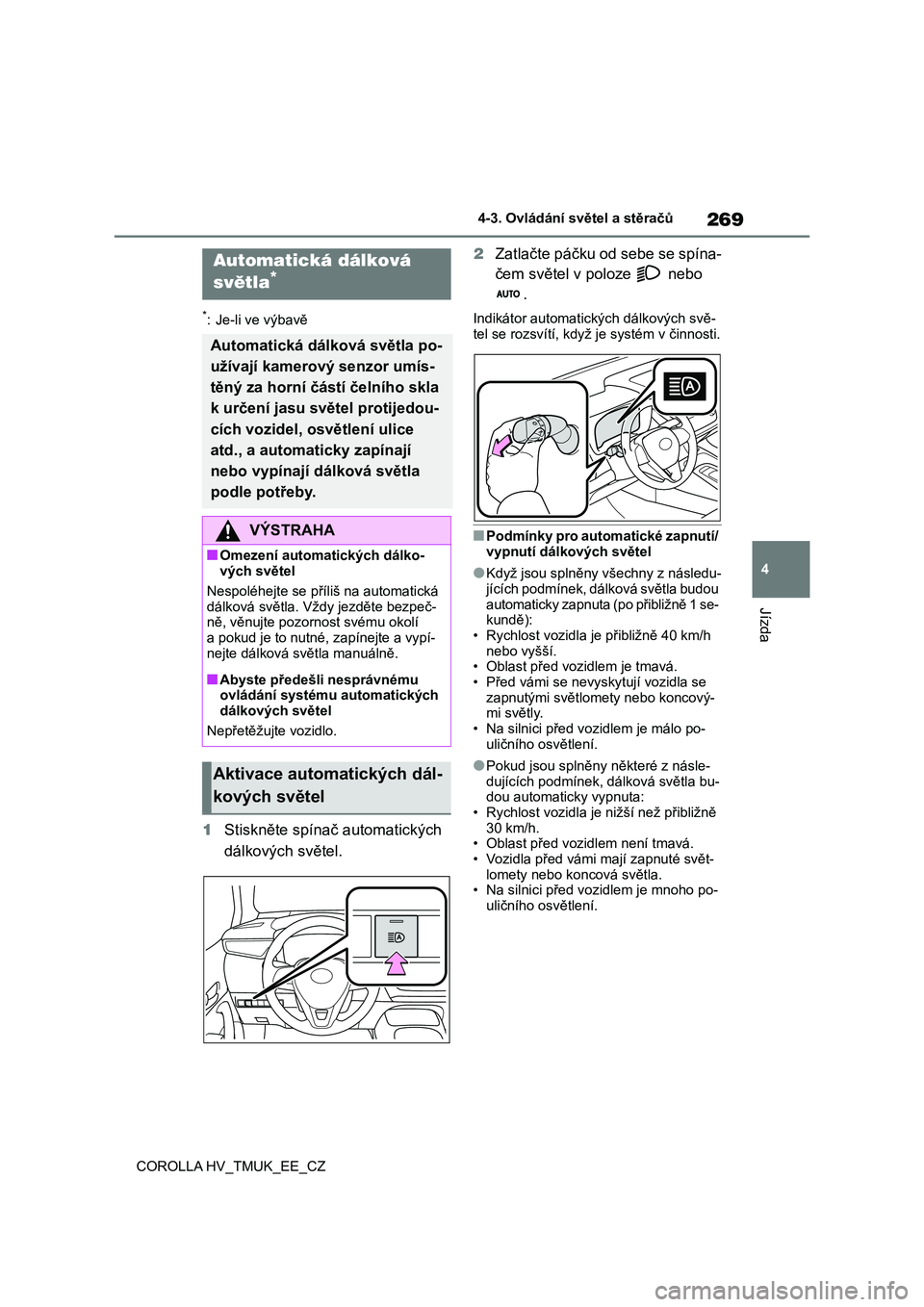

TOYOTA COROLLA HATCHBACK 2020 Návod na použití (in Czech)

269
4
4-3. Ovládání světel a stěračů
Jízda
COROLLA HV_TMUK_EE_CZ
*: Je-li ve výbavě
1Stiskněte spínač automatických
dálkových světel.
2 Zatlačte páčku od sebe se spína-
čem světel v poloze nebo
.
Indikátor au tomatických dálkových svě-
tel se rozsvítí, když je systém v činnosti.
■Podmínky pro automatické zapnutí/
vypnutí dálkových světel
●Když jsou splněny všechny z následu-
jících podmínek, dálková světla budou automaticky zapnuta (po přibližně 1 se-
kundě):
• Rychlost vozidla je přibližně 40 km/h nebo vyšší.
• Oblast před vozidlem je tmavá.
• Před vámi se nevyskytují vozidla se zapnutými světlomety nebo koncový-
mi světly.
• Na silnici před vozidlem je málo po- uličního osvětlení.
●Pokud jsou splněny některé z násle-dujících podmínek, dálková světla bu-
dou automaticky vypnuta:
• Rychlost vozidla je nižší než přibližně 30 km/h.
• Oblast před vozidlem není tmavá.
• Vozidla před vámi mají zapnuté svět- lomety nebo koncová světla.
• Na silnici před vo zidlem je mnoho po-
uličního osvětlení.
Automatická dálková
světla*
Automatická dálková světla po-
užívají kamerový senzor umís-
těný za horní částí čelního skla
k určení jasu světel protijedou-
cích vozidel, osvětlení ulice
atd., a automaticky zapínají
nebo vypínají dálková světla
podle potřeby.
VÝSTRAHA
■Omezení automatických dálko- vých světel
Nespoléhejte se příliš na automatická
dálková světla. Vžd y jezděte bezpeč- ně, věnujte pozornost svému okolí
a pokud je to nutné, zapínejte a vypí-
nejte dálková světla manuálně.
■Abyste předešli nesprávnému
ovládání systému automatických dálkových světel
Nepřetěžujte vozidlo.
Aktivace automatických dál-
kových světel

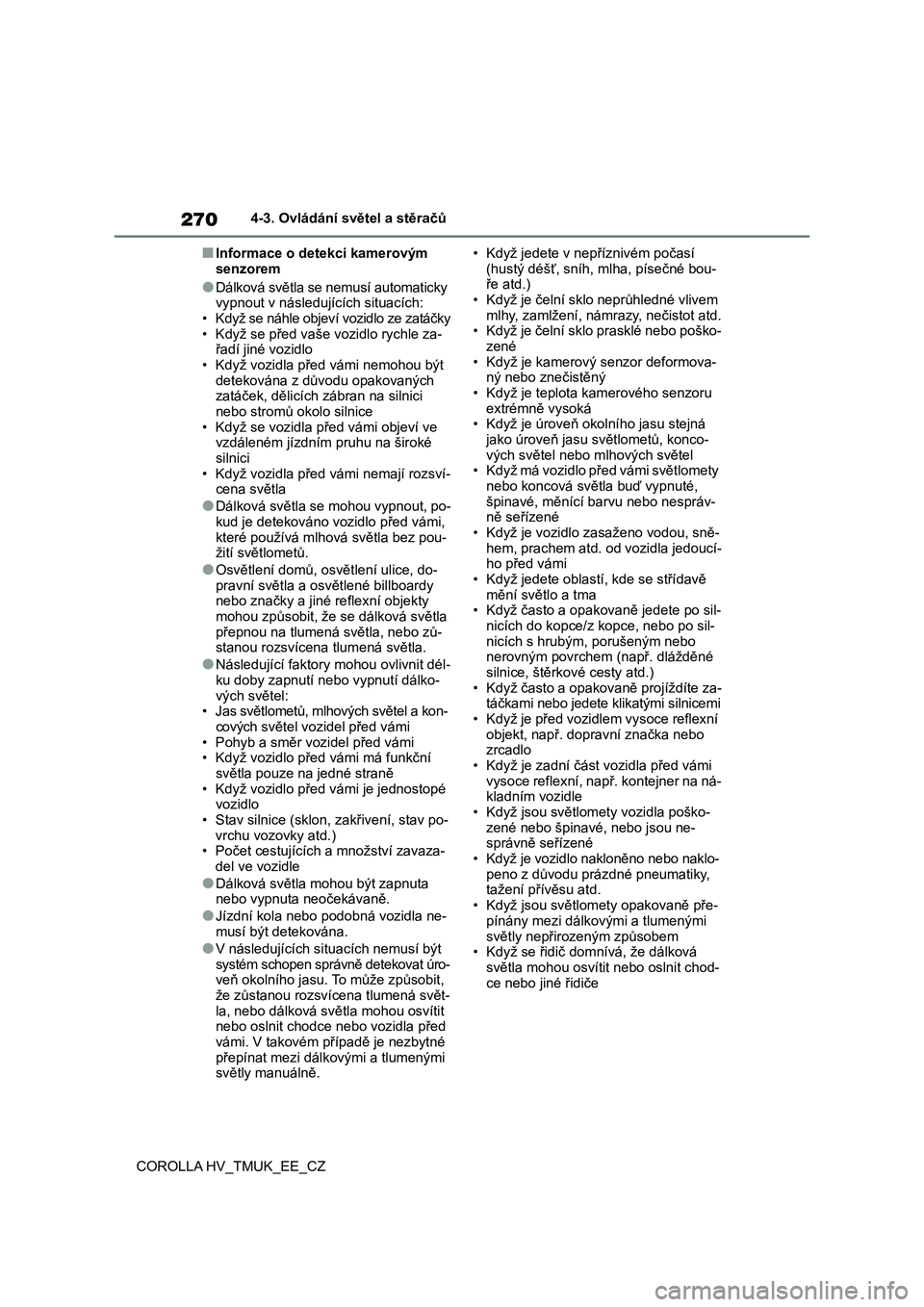

2704-3. Ovládání světel a stěračů
COROLLA HV_TMUK_EE_CZ
■Informace o detekci kamerovým
senzorem
●Dálková světla se nemusí automaticky
vypnout v následujících situacích:
• Když se náhle objeví vozidlo ze zatáčky
• Když se před vaše vozidlo rychle za-
řadí jiné vozidlo
• Když vozidla před vámi nemohou být
detekována z důvodu opakovaných
zatáček, dělicích zábran na silnici
nebo stromů okolo silnice
• Když se vozidla před vámi objeví ve
vzdáleném jízdním pruhu na široké
silnici
• Když vozidla před vámi nemají rozsví-
cena světla
●Dálková světla se mohou vypnout, po-
kud je detekováno vozidlo před vámi,
které používá mlhová světla bez pou-
žití světlometů.
●Osvětlení domů, osvětlení ulice, do-
pravní světla a osvětlené billboardy
nebo značky a jiné reflexní objekty
mohou způsobit, že se dálková světla
přepnou na tlumená světla, nebo zů-
stanou rozsvícena tlumená světla.
●Následující faktory mohou ovlivnit dél-
ku doby zapnutí nebo vypnutí dálko-
vých světel:
• Jas světlometů, mlhových světel a kon-
cových světel vozidel před vámi
• Pohyb a směr vozidel před vámi
• Když vozidlo před vámi má funkční
světla pouze na jedné straně
• Když vozidlo před vámi je jednostopé
vozidlo
• Stav silnice (sklon, zakřivení, stav po-
vrchu vozovky atd.)
• Počet cestujících a množství zavaza-
del ve vozidle
●Dálková světla mohou být zapnuta
nebo vypnuta neočekávaně.
●Jízdní kola nebo podobná vozidla ne-
musí být detekována.
●V následujících situacích nemusí být
systém schopen správně detekovat úro-
veň okolního jasu. To může způsobit,
že zůstanou rozsvícena tlumená svět-
la, nebo dálková světla mohou osvítit
nebo oslnit chodce nebo vozidla před
vámi. V takovém případě je nezbytné
přepínat mezi dálkovými a tlumenými
světly manuálně.• Když jedete v nepříznivém počasí
(hustý déšť, sníh, mlha, písečné bou-
ře atd.)
• Když je čelní sklo neprůhledné vlivem
mlhy, zamlžení, námrazy, nečistot atd.
• Když je čelní sklo prasklé nebo poško-
zené
• Když je kamerový senzor deformova-
ný nebo znečistěný
• Když je teplota kamerového senzoru
extrémně vysoká
• Když je úroveň okolního jasu stejná
jako úroveň jasu světlometů, konco-
vých světel nebo mlhových světel
• Když má vozidlo před vámi světlomety
nebo koncová světla buď vypnuté,
špinavé, měnící barvu nebo nespráv-
ně seřízené
• Když je vozidlo zasaženo vodou, sně-
hem, prachem atd. od vozidla jedoucí-
ho před vámi
• Když jedete oblastí, kde se střídavě
mění světlo a tma
• Když často a opakovaně jedete po sil-
nicích do kopce/z kopce, nebo po sil-
nicích s hrubým, porušeným nebo
nerovným povrchem (např. dlážděné
silnice, štěrkové cesty atd.)
• Když často a opakovaně projíždíte za-
táčkami nebo jedete klikatými silnicemi
• Když je před vozidlem vysoce reflexní
objekt, např. dopravní značka nebo
zrcadlo
• Když je zadní část vozidla před vámi
vysoce reflexní, např. kontejner na ná-
kladním vozidle
• Když jsou světlomety vozidla poško-
zené nebo špinavé, nebo jsou ne-
správně seřízené
• Když je vozidlo nakloněno nebo naklo-
peno z důvodu prázdné pneumatiky,
tažení přívěsu atd.
• Když jsou světlomety opakovaně pře-
pínány mezi dálkovými a tlumenými
světly nepřirozeným způsobem
• Když se řidič domnívá, že dálková
světla mohou osvítit nebo oslnit chod-
ce nebo jiné řidiče

271
4
4-3. Ovládání světel a stěračů
Jízda
COROLLA HV_TMUK_EE_CZ
■Přepnutí na tlumená světla
Zatáhněte páčku do její původní po-
lohy.
Indikátor automati ckých dálkových svě- tel zhasne.
Zatlačte páčku od sebe, abyste znovu aktivovali systém aut omatických dálko-
vých světel.
■Přepnutí na dálková světla
Stiskněte spínač automatických dál-
kových světel.
Indikátor automati ckých dálkových svě-
tel zhasne a rozsvítí se indikátor dálko- vých světel.
Stiskněte spínač, ab yste znovu aktivo- vali systém automat ických dálkových
světel.
*: Je-li ve výbavě
Manuální zapnutí/vypnutí
dálkových světel
AHS (Adaptivní systém
dálkových světel)*
Adaptivní systém dálkových
světel používá kamerový sen-
zor umístěný za horní částí čel-
ního skla k určení jasu světel
protijedoucích vozidel, osvětle-
ní ulice atd., a automaticky ovlá-
dá distribuci světla dálkových
světel podle potřeby.
VÝSTRAHA
■Omezení adaptivního systému
dálkových světel
Nespoléhejte se př íliš na adaptivní
systém dálkových světel. Vždy jezdě-
te bezpečně, věnujte pozornost svému okolí a pokud je to nutné, zapínejte
a vypínejte dálková světla manuálně.
■Abyste předešli nesprávnému
ovládání adaptivního systému
dálkových světel
Nepřetěžujte vozidlo.

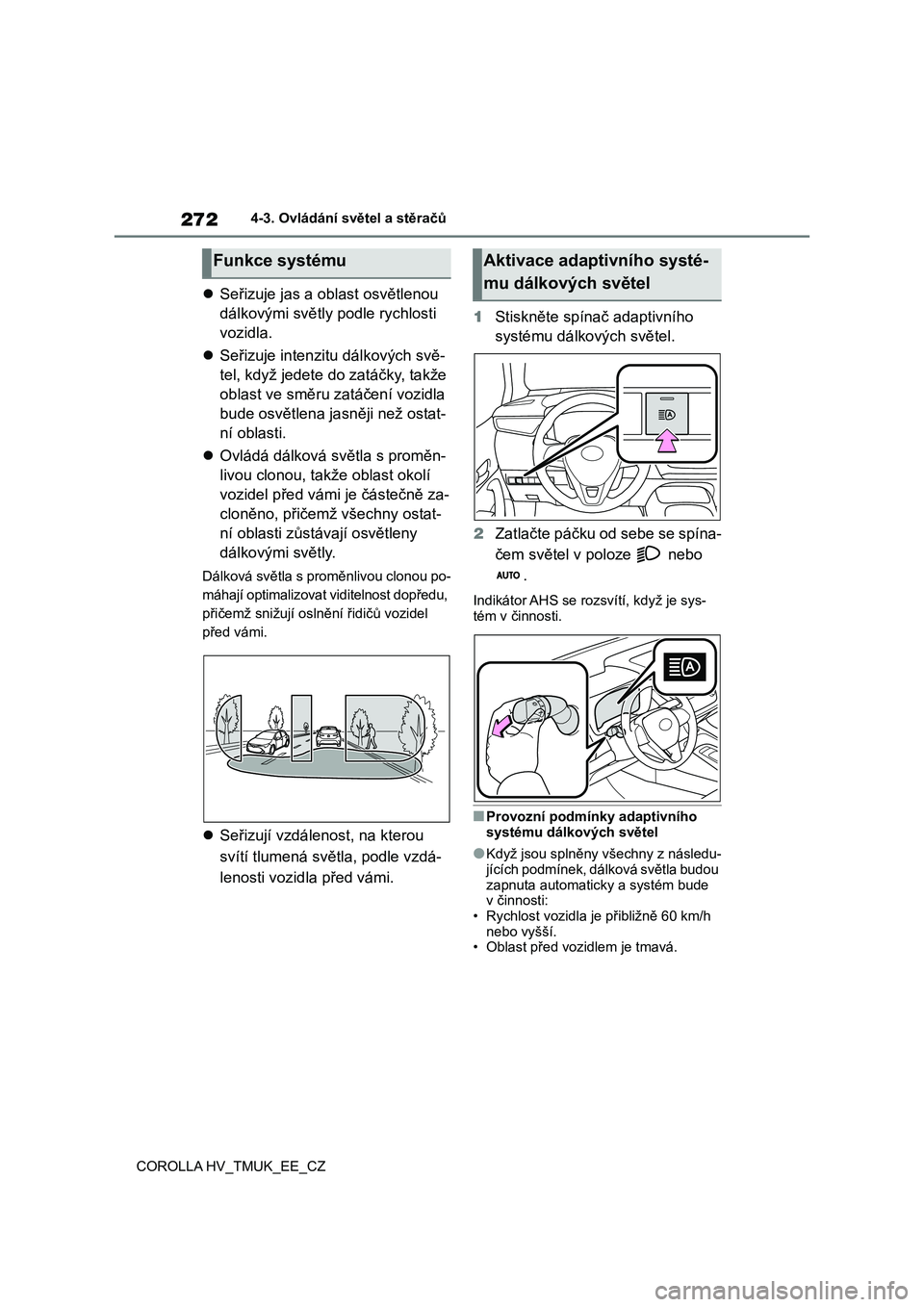

2724-3. Ovládání světel a stěračů
COROLLA HV_TMUK_EE_CZ
 Seřizuje jas a oblast osvětlenou
dálkovými světly podle rychlosti
vozidla.
 Seřizuje intenzitu dálkových svě-
tel, když jedete do zatáčky, takže
oblast ve směru zatáčení vozidla
bude osvětlena jasněji než ostat-
ní oblasti.
 Ovládá dálková světla s proměn-
livou clonou, takže oblast okolí
vozidel před vámi je částečně za-
cloněno, přičemž všechny ostat-
ní oblasti zůstávají osvětleny
dálkovými světly.
Dálková světla s proměnlivou clonou po-
máhají optimalizovat viditelnost dopředu,
přičemž snižují oslnění řidičů vozidel
před vámi.
 Seřizují vzdálenost, na kterou
svítí tlumená světla, podle vzdá-
lenosti vozidla před vámi.
1 Stiskněte spínač adaptivního
systému dálkových světel.
2 Zatlačte páčku od sebe se spína-
čem světel v poloze nebo
.
Indikátor AHS se rozsvítí, když je sys- tém v činnosti.
■Provozní podmínky adaptivního
systému dálkových světel
●Když jsou splněny všechny z následu-
jících podmínek, dálková světla budou zapnuta automati cky a systém bude
v činnosti:
• Rychlost vozidla je přibližně 60 km/h nebo vyšší.
• Oblast před vozidlem je tmavá.
Funkce systémuAktivace adaptivního systé-
mu dálkových světel

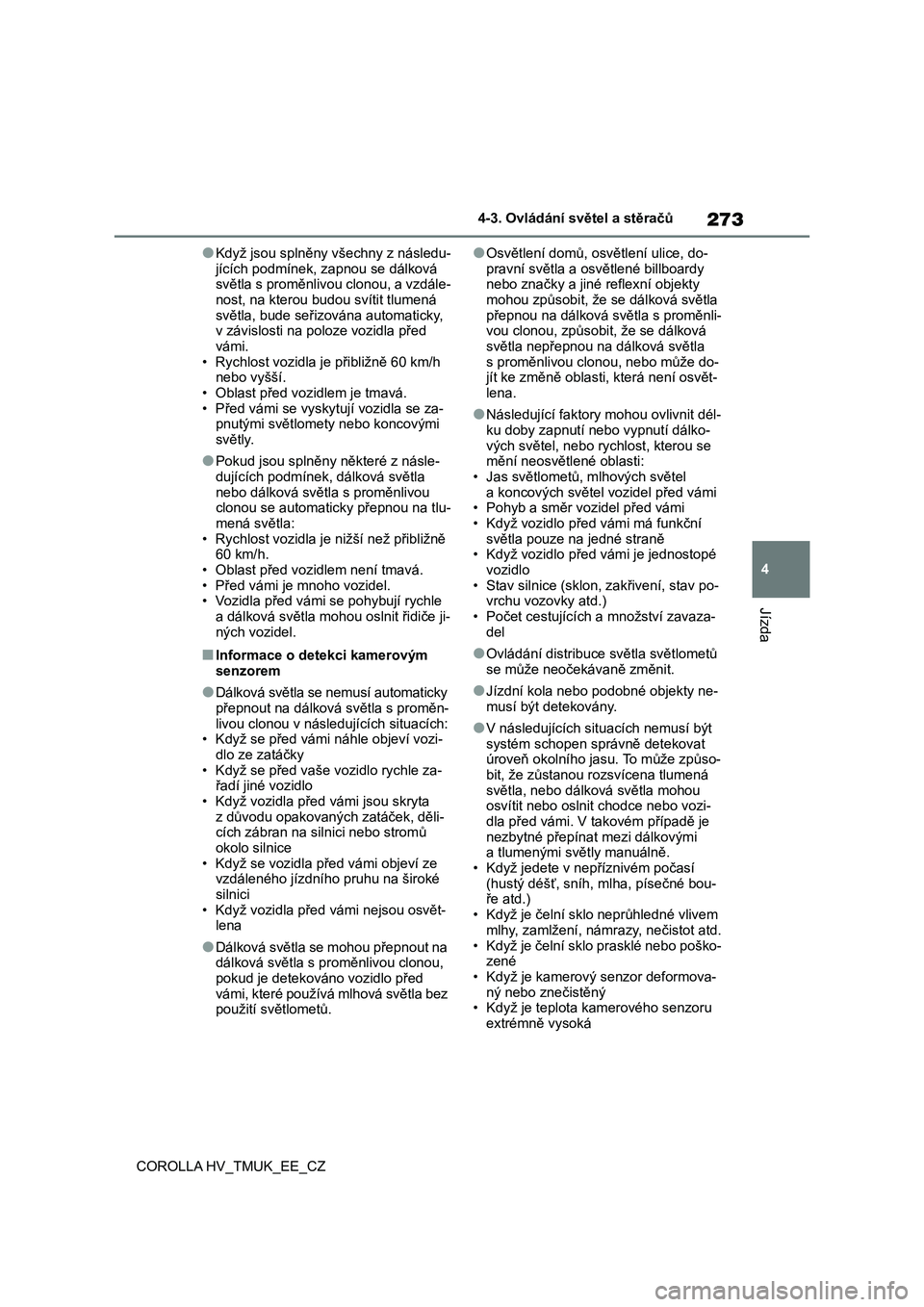

273
4 4-3. Ovládání světel a stěračů
Jízda
COROLLA HV_TMUK_EE_CZ
●Když jsou splněny všechny z následu-
jících podmínek, zapnou se dálková
světla s proměnlivou clonou, a vzdále-
nost, na kterou budou svítit tlumená
světla, bude seřizována automaticky,
v závislosti na poloze vozidla před
vámi.
• Rychlost vozidla je přibližně 60 km/h
nebo vyšší.
• Oblast před vozidlem je tmavá.
• Před vámi se vyskytují vozidla se za-
pnutými světlomety nebo koncovými
světly.
●Pokud jsou splněny některé z násle-
dujících podmínek, dálková světla
nebo dálková světla s proměnlivou
clonou se automaticky přepnou na tlu-
mená světla:
• Rychlost vozidla je nižší než přibližně
60 km/h.
• Oblast před vozidlem není tmavá.
• Před vámi je mnoho vozidel.
• Vozidla před vámi se pohybují rychle
a dálková světla mohou oslnit řidiče ji-
ných vozidel.
■Informace o detekci kamerovým
senzorem
●Dálková světla se nemusí automaticky
přepnout na dálková světla s proměn-
livou clonou v následujících situacích:
• Když se před vámi náhle objeví vozi-
dlo ze zatáčky
• Když se před vaše vozidlo rychle za-
řadí jiné vozidlo
• Když vozidla před vámi jsou skryta
z důvodu opakovaných zatáček, děli-
cích zábran na silnici nebo stromů
okolo silnice
• Když se vozidla před vámi objeví ze
vzdáleného jízdního pruhu na široké
silnici
• Když vozidla před vámi nejsou osvět-
lena
●Dálková světla se mohou přepnout na
dálková světla s proměnlivou clonou,
pokud je detekováno vozidlo před
vámi, které používá mlhová světla bez
použití světlometů.
●Osvětlení domů, osvětlení ulice, do-
pravní světla a osvětlené billboardy
nebo značky a jiné reflexní objekty
mohou způsobit, že se dálková světla
přepnou na dálková světla s proměnli-
vou clonou, způsobit, že se dálková
světla nepřepnou na dálková světla
s proměnlivou clonou, nebo může do-
jít ke změně oblasti, která není osvět-
lena.
●Následující faktory mohou ovlivnit dél-
ku doby zapnutí nebo vypnutí dálko-
vých světel, nebo rychlost, kterou se
mění neosvětlené oblasti:
• Jas světlometů, mlhových světel
a koncových světel vozidel před vámi
• Pohyb a směr vozidel před vámi
• Když vozidlo před vámi má funkční
světla pouze na jedné straně
• Když vozidlo před vámi je jednostopé
vozidlo
• Stav silnice (sklon, zakřivení, stav po-
vrchu vozovky atd.)
• Počet cestujících a množství zavaza-
del
●Ovládání distribuce světla světlometů
se může neočekávaně změnit.
●Jízdní kola nebo podobné objekty ne-
musí být detekovány.
●V následujících situacích nemusí být
systém schopen správně detekovat
úroveň okolního jasu. To může způso-
bit, že zůstanou rozsvícena tlumená
světla, nebo dálková světla mohou
osvítit nebo oslnit chodce nebo vozi-
dla před vámi. V takovém případě je
nezbytné přepínat mezi dálkovými
a tlumenými světly manuálně.
• Když jedete v nepříznivém počasí
(hustý déšť, sníh, mlha, písečné bou-
ře atd.)
• Když je čelní sklo neprůhledné vlivem
mlhy, zamlžení, námrazy, nečistot atd.
• Když je čelní sklo prasklé nebo poško-
zené
• Když je kamerový senzor deformova-
ný nebo znečistěný
• Když je teplota kamerového senzoru
extrémně vysoká

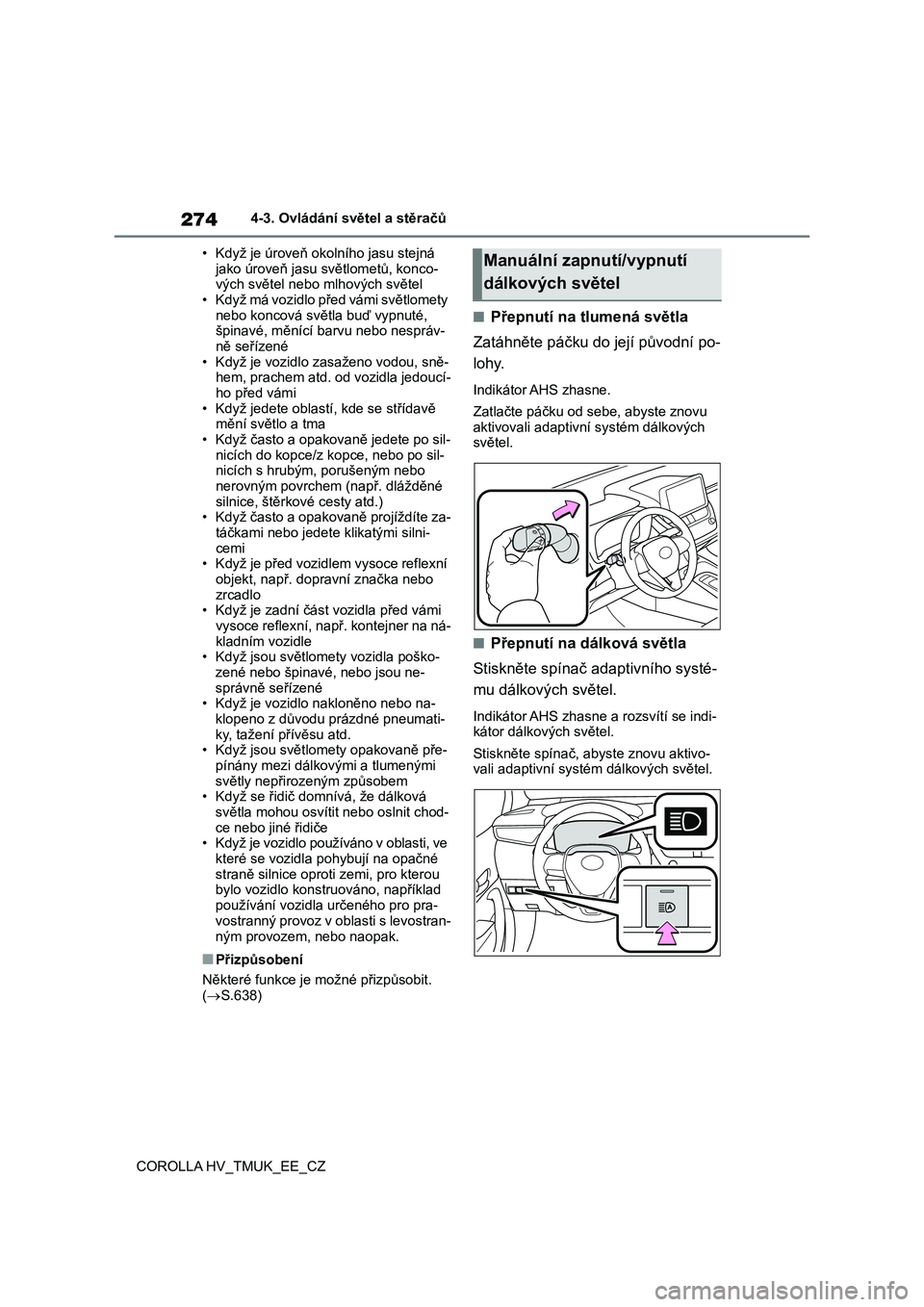

2744-3. Ovládání světel a stěračů
COROLLA HV_TMUK_EE_CZ
• Když je úroveň okolního jasu stejná
jako úroveň jasu světlometů, konco- vých světel nebo mlhových světel
• Když má vozidlo před vámi světlomety
nebo koncová světla buď vypnuté, špinavé, měnící barvu nebo nespráv-
ně seřízené
• Když je vozidlo z asaženo vodou, sně- hem, prachem atd. od vozidla jedoucí-
ho před vámi
• Když jedete oblastí , kde se střídavě mění světlo a tma
• Když často a opakovaně jedete po sil-
nicích do kopce/z kopce, nebo po sil- nicích s hrubým, porušeným nebo
nerovným povrchem (např. dlážděné
silnice, štěrkové cesty atd.) • Když často a opakovaně projíždíte za-
táčkami nebo jedete klikatými silni-
cemi • Když je před vozidlem vysoce reflexní
objekt, např. dopravní značka nebo
zrcadlo • Když je zadní část v ozidla před vámi
vysoce reflexní, např . kontejner na ná-
kladním vozidle • Když jsou světlom ety vozidla poško-
zené nebo špinavé, nebo jsou ne-
správně seřízené • Když je vozidlo nakloněno nebo na-
klopeno z důvodu prázdné pneumati-
ky, tažení p řívěsu atd. • Když jsou světlomety opakovaně pře-
pínány mezi dálkovými a tlumenými
světly nepřirozeným způsobem • Když se řidič domnívá, že dálková
světla mohou osvítit nebo oslnit chod-
ce nebo jiné řidiče • Když je vozidlo používáno v oblasti, ve
které se vozidla p ohybují na opačné
straně silnice oproti zemi, pro kterou bylo vozidlo konstruováno, například
používání vozidla určeného pro pra-
vostranný provoz v oblasti s levostran-
ným provozem, nebo naopak.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.638)
■Přepnutí na tlumená světla
Zatáhněte páčku do její původní po-
lohy.
Indikátor AHS zhasne.
Zatlačte páčku od sebe, abyste znovu
aktivovali adaptivní systém dálkových světel.
■Přepnutí na dálková světla
Stiskněte spínač adaptivního systé-
mu dálkových světel.
Indikátor AHS zhasne a rozsvítí se indi-
kátor dálkových světel.
Stiskněte spínač, ab yste znovu aktivo-
vali adaptivní systém dálkových světel.
Manuální zapnutí/vypnutí
dálkových světel

275
4
4-3. Ovládání světel a stěračů
Jízda
COROLLA HV_TMUK_EE_CZ
*: Je-li ve výbavě

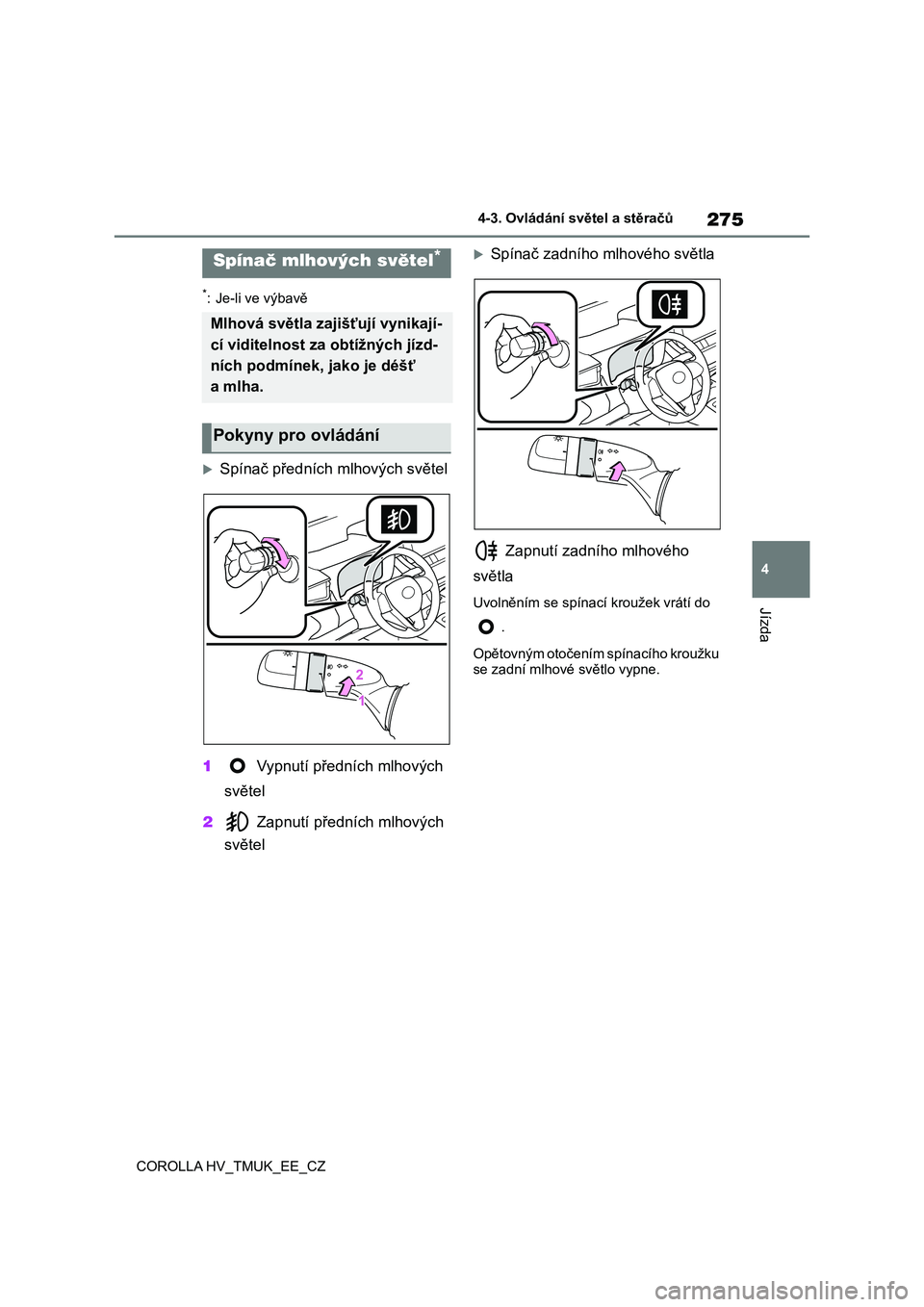

Spínač předních mlhových světel
1 Vypnutí předních mlhových
světel
2 Zapnutí předních mlhových
světel
Spínač zadního mlhového světla
Zapnutí zadního mlhového
světla
Uvolněním se spínací kroužek vrátí do
.
Opětovným otočením spínacího kroužku
se zadní mlhové světlo vypne.
Spínač mlhových světel*
Mlhová světla zajišťují vynikají-
cí viditelnost za obtížných jízd-
ních podmínek, jako je déšť
a mlha.
Pokyny pro ovládání

2764-3. Ovládání světel a stěračů
COROLLA HV_TMUK_EE_CZ

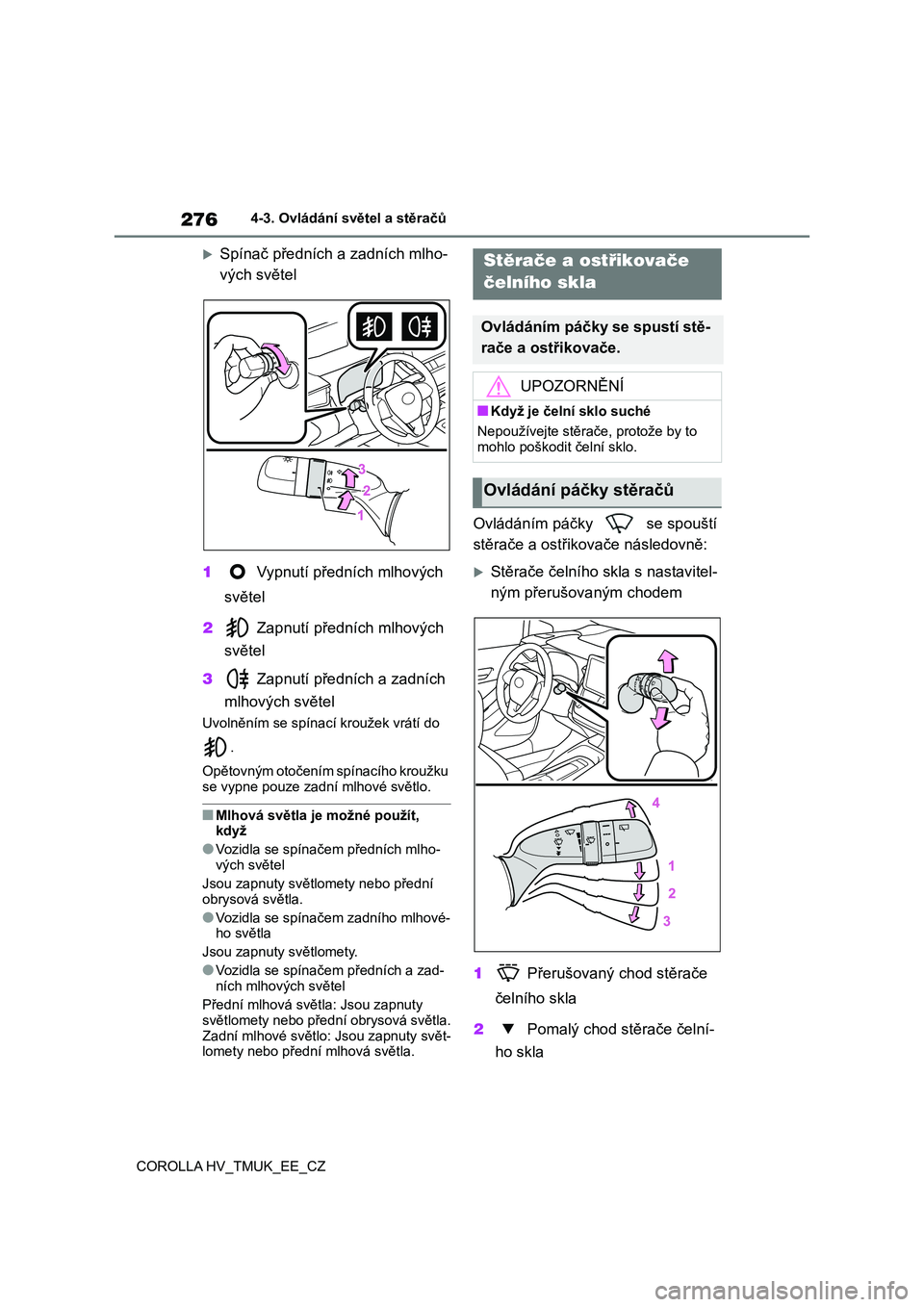

Spínač předních a zadních mlho-
vých světel
1 Vypnutí předních mlhových
světel
2 Zapnutí předních mlhových
světel
3 Zapnutí předních a zadních
mlhových světel
Uvolněním se spínací kroužek vrátí do
.
Opětovným otočením spínacího kroužku se vypne pouze zadní mlhové světlo.
■Mlhová světla je možné použít, když
●Vozidla se spínačem předních mlho-
vých světel
Jsou zapnuty světlomety nebo přední
obrysová světla.
●Vozidla se spínačem zadního mlhové- ho světla
Jsou zapnuty světlomety.
●Vozidla se spínačem předních a zad-
ních mlhových světel
Přední mlhová světla: Jsou zapnuty
světlomety nebo přední obrysová světla.
Zadní mlhové světlo: Jsou zapnuty svět- lomety nebo přední mlhová světla.
Ovládáním páčky se spouští
stěrače a ostřikovače následovně:
Stěrače čelního skla s nastavitel-
ným přerušovaným chodem
1 Přerušovaný chod stěrače
čelního skla
2 Pomalý chod stěrače čelní-
ho skla
Stěrače a ostřikovače
čelního skla
Ovládáním páčky se spustí stě-
rače a ostřikovače.
UPOZORNĚNÍ
■Když je čelní sklo suché
Nepoužívejte stěrač e, protože by to
mohlo poškodi t čelní sklo.
Ovládání páčky stěračů

277
4
4-3. Ovládání světel a stěračů
Jízda
COROLLA HV_TMUK_EE_CZ

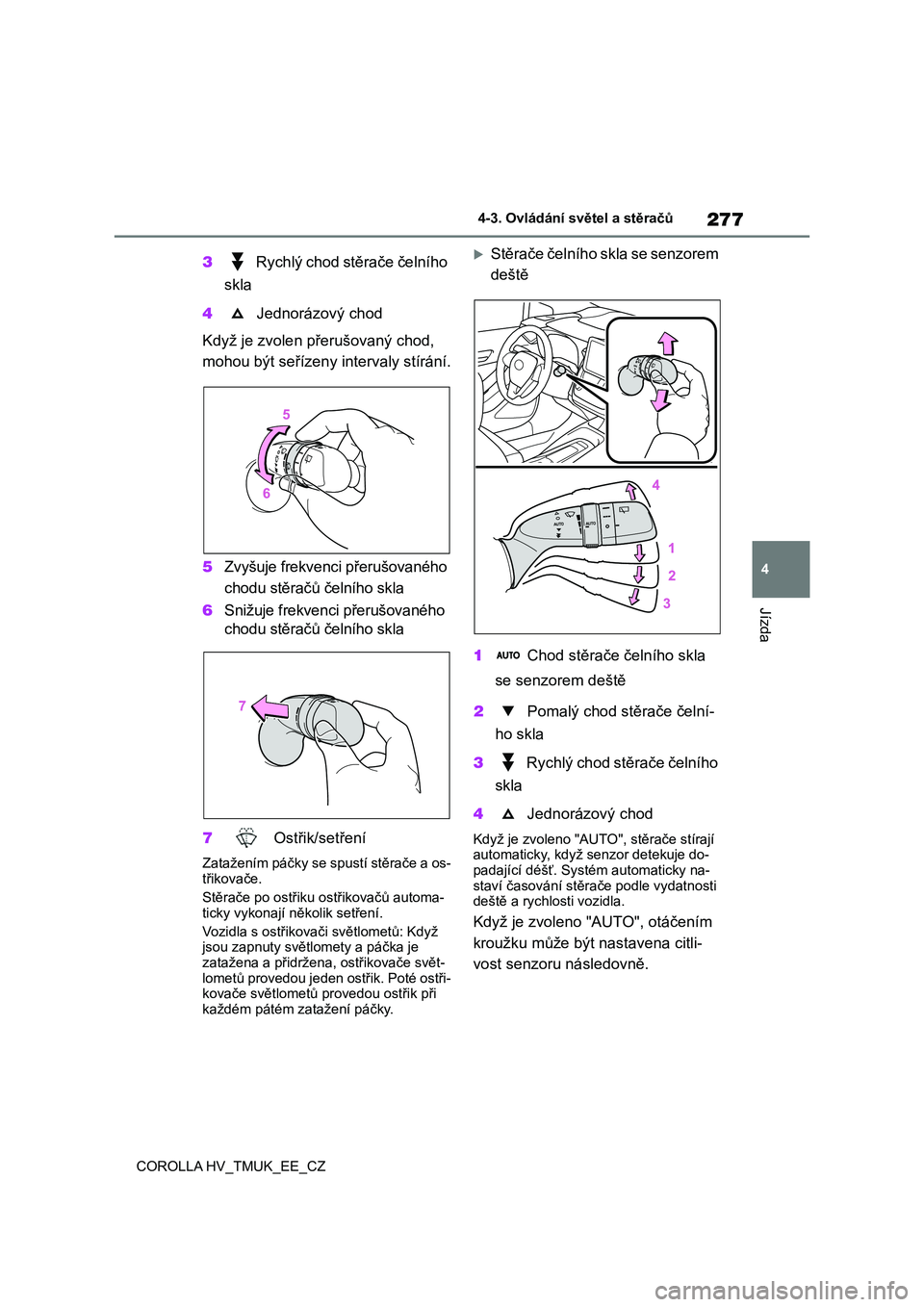

3 R ych lý ch o d st ěr ač e če lní ho
skla
4 Jednorázový chod
Když je zvolen přerušovaný chod,
mohou být seřízeny intervaly stírání.
5 Zvyšuje frekvenci přerušovaného
chodu stěračů čelního skla
6 Snižuje frekvenci přerušovaného
chodu stěračů čelního skla
7 Ostřik/setření
Zatažením páčky se spustí stěrače a os-
třikovače.
Stěrače po ostřiku o střikovačů automa- ticky vykonají několik setření.
Vozidla s ostřikovač i světlometů: Když
jsou zapnuty světlomety a páčka je
zatažena a přidržena , ostřikovače svět- lometů provedou jeden ostřik. Poté ostři-
kovače světlometů provedou ostřik při
každém pátém zatažení páčky.
Stěrače čelního skla se senzorem
deště
1 Chod stěrače čelního skla
se senzorem deště
2 Pomalý chod stěrače čelní-
ho skla
3 Rychlý chod stěrače čelního
skla
4 Jednorázový chod
Když je zvoleno "AUTO", stěrače stírají automaticky, když senzor detekuje do-
padající déšť. Systém automaticky na-
staví časování stěra če podle vydatnosti deště a rychlosti vozidla.
Když je zvoleno "AUTO", otáčením
kroužku může být nastavena citli-
vost senzoru následovně.

2784-3. Ovládání světel a stěračů
COROLLA HV_TMUK_EE_CZ

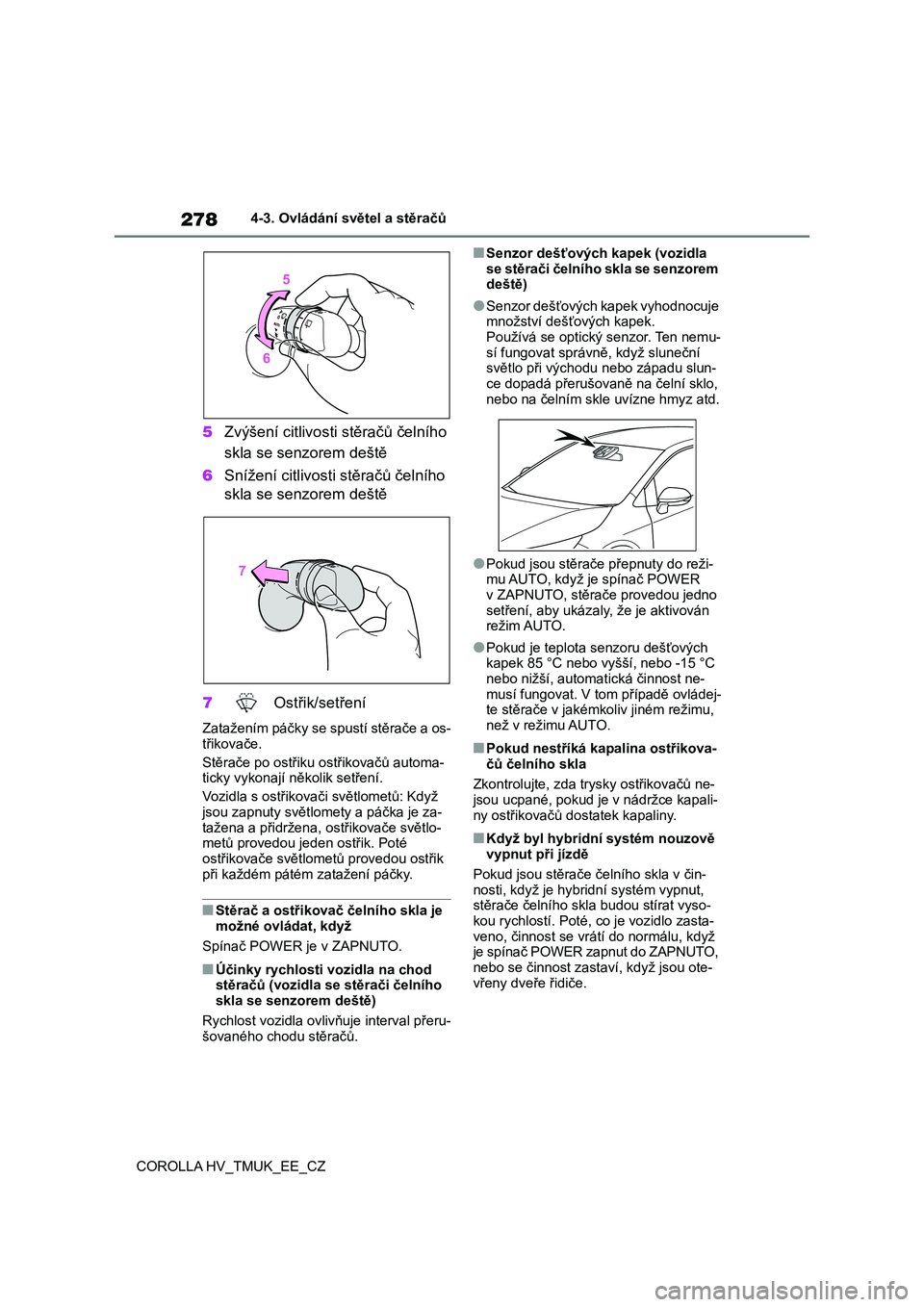

5 Zvýšení citlivosti stěračů čelního
skla se senzorem deště
6 Snížení citlivosti stěračů čelního
skla se senzorem deště
7 Ostřik/setření
Zatažením páčky se spustí stěrače a os-
třikovače.
Stěrače po ostřiku o střikovačů automa- ticky vykonají několik setření.
Vozidla s ostřikovač i světlometů: Když
jsou zapnuty světlomety a páčka je za-
tažena a přidržena, o střikovače světlo- metů provedou jeden ostřik. Poté
ostřikovače světlometů provedou ostřik
při každém pátém zatažení páčky.
■Stěrač a ostřikovač čelního skla je
možné ovládat, když
Spínač POWER je v ZAPNUTO.
■Účinky rychlosti vozidla na chod stěračů (vozidla se stěrači čelního
skla se senzorem deště)
Rychlost vozidla ovliv ňuje interval přeru-
šovaného chodu stěračů.
■Senzor dešťových kapek (vozidla
se stěrači čelního skla se senzorem deště)
●Senzor dešťových kapek vyhodnocuje množství dešťových kapek.
Používá se optický senzor. Ten nemu-
sí fungovat správně, když sluneční světlo při východu nebo západu slun-
ce dopadá přerušovaně na čelní sklo,
nebo na čelním skle uvízne hmyz atd.
●Pokud jsou stěrače přepnuty do reži-
mu AUTO, když je spínač POWER v ZAPNUTO, stěrače provedou jedno
setření, aby ukázaly, že je aktivován
režim AUTO.
●Pokud je teplota s enzoru dešťových
kapek 85 °C nebo vyšší, nebo -15 °C nebo nižší, automat ická činnost ne-
musí fungovat. V tom případě ovládej-
te stěrače v jakémko liv jiném režimu, než v režimu AUTO.
■Pokud nestříká kapalina ostřikova-
čů čelního skla
Zkontrolujte, zda trysky ostřikovačů ne- jsou ucpané, pokud je v nádržce kapali-
ny ostřikovačů dostatek kapaliny.
■Když byl hybridní systém nouzově
vypnut při jízdě
Pokud jsou stěrače čelního skla v čin-
nosti, když je hybri dní systém vypnut,
stěrače čelníh o skla budou stírat vyso- kou rychlostí. Poté, c o je vozidlo zasta-
veno, činnost se vrá tí do normálu, když
je spínač POWER zapnut do ZAPNUTO,
nebo se činnost zastaví, když jsou ote- vřeny dveře řidiče.
