TOYOTA COROLLA HATCHBACK 2020 Návod na použití (in Czech)

489
6
6-4. Další vybavení interiéru
Vybavení interiéru
COROLLA HV_TMUK_EE_CZ

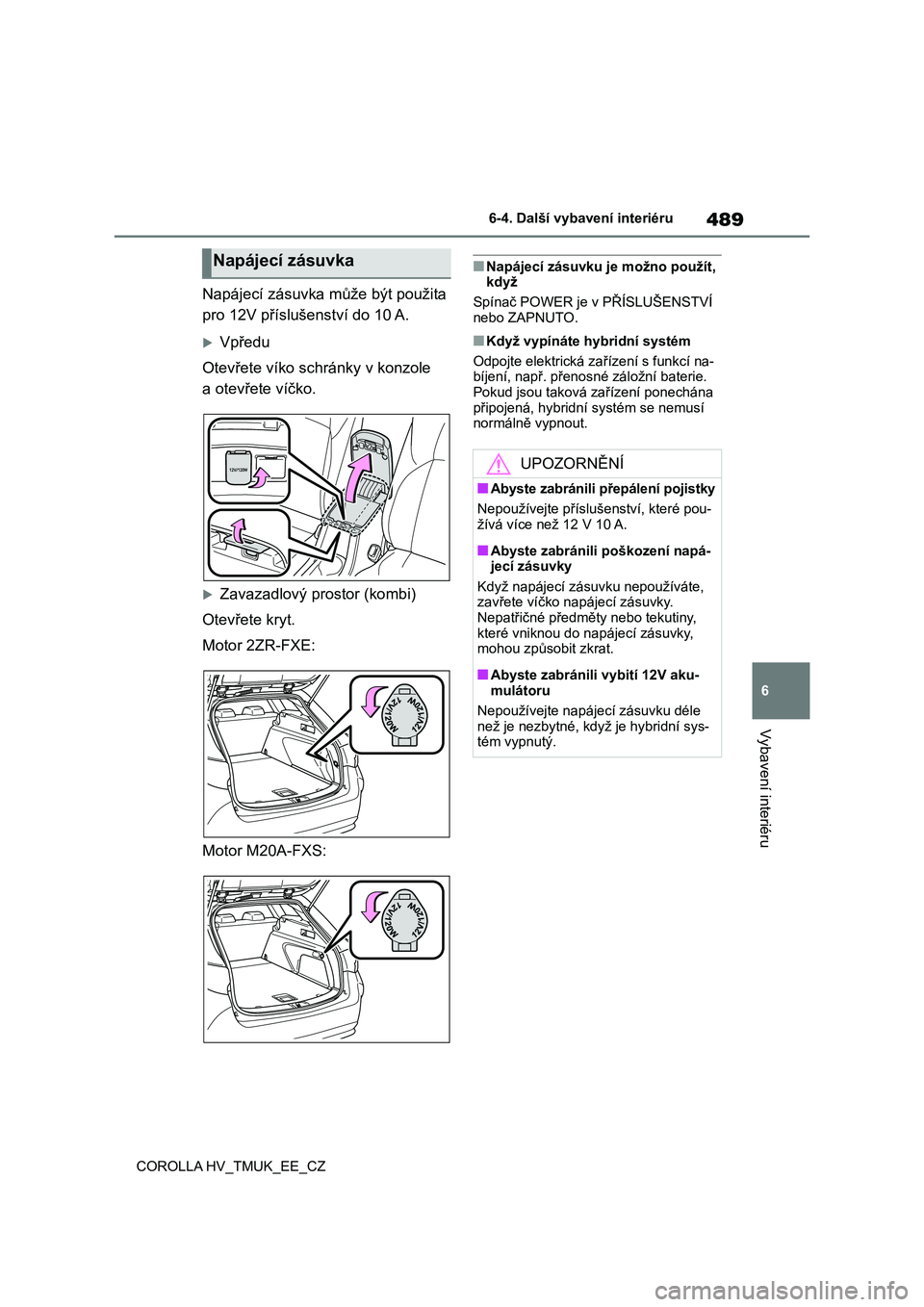

Napájecí zásuvka může být použita
pro 12V příslušenství do 10 A.
Vpředu
Otevřete víko schr ánky v konzole
a otevřete víčko.
Zavazadlový prostor (kombi)
Otevřete kryt.
Motor 2ZR-FXE:
Motor M20A-FXS:
■Napájecí zásuvku je možno použít, když
Spínač POWER je v PŘÍSLUŠENSTVÍ
nebo ZAPNUTO.
■Když vypínáte hybridní systém
Odpojte elektrická zař ízení s funkcí na-
bíjení, např. přenosné záložní baterie.
Pokud jsou taková zařízení ponechána připojená, hybridn í systém se nemusí
normálně vypnout.
Napájecí zásuvka
UPOZORNĚNÍ
■Abyste zabránili pře pálení pojistky
Nepoužívejte příslušenství, které pou- žívá více než 12 V 10 A.
■Abyste zabránili poškození napá-jecí zásuvky
Když napájecí zásuvku nepoužíváte,
zavřete víčko napájecí zásuvky. Nepatřičné předmě ty nebo tekutiny,
které vniknou do napájecí zásuvky,
mohou způsobit zkrat.
■Abyste zabránili vybití 12V aku-
mulátoru
Nepoužívejte napájecí zásuvku déle
než je nezbytné, k dyž je hybridní sys-
tém vypnutý.

4906-4. Další vybavení interiéru
COROLLA HV_TMUK_EE_CZ

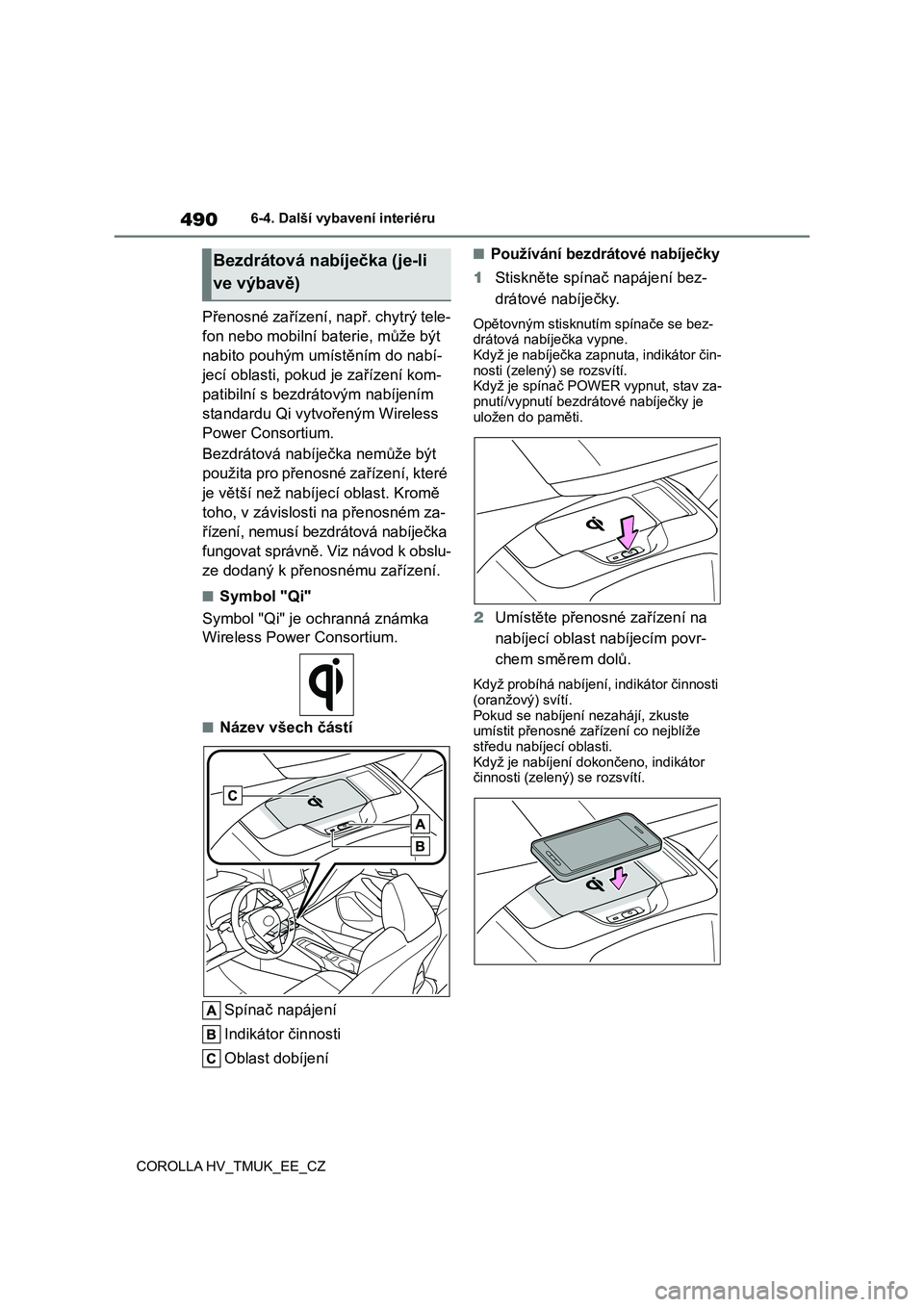

Přenosné zařízení, např. chytrý tele-
fon nebo mobilní baterie, může být
nabito pouhým umístěním do nabí-
jecí oblasti, pokud je zařízení kom-
patibilní s bezdrátovým nabíjením
standardu Qi vytvořeným Wireless
Power Consortium.
Bezdrátová nabíječka nemůže být
použita pro přenosné zařízení, které
je větší než nabíj ecí oblast. Kromě
toho, v závislosti na přenosném za-
řízení, nemusí bezdrátová nabíječka
fungovat správně. V iz návod k obslu-
ze dodaný k přenosnému zařízení.
■Symbol "Qi"
Symbol "Qi" je ochranná známka
Wireless Power Consortium.
■Název všech částí
Spínač napájení
Indikátor činnosti
Oblast dobíjení
■Používání bezdrátové nabíječky
1 Stiskněte spínač napájení bez-
drátové nabíječky.
Opětovným stisknutím spínače se bez-
drátová nabíječka vypne.
Když je nabíječka zapnuta, indikátor čin- nosti (zelený) se rozsvítí.
Když je spínač POWER vypnut, stav za-
pnutí/vypnutí bezdrátové nabíječky je uložen do paměti.
2 Umístěte přenosné zařízení na
nabíjecí oblast n abíjecím povr-
chem směrem dolů.
Když probíhá nabíjení, indikátor činnosti (oranžový) svítí.
Pokud se nabíjení nezahájí, zkuste
umístit přenosné zaří zení co nejblíže středu nabíjecí oblasti.
Když je nabíjení dokončeno, indikátor
činnosti (zelený) se rozsvítí.
Bezdrátová nabíječka (je-li
ve výbavě)

491
6 6-4. Další vybavení interiéru
Vybavení interiéru
COROLLA HV_TMUK_EE_CZ

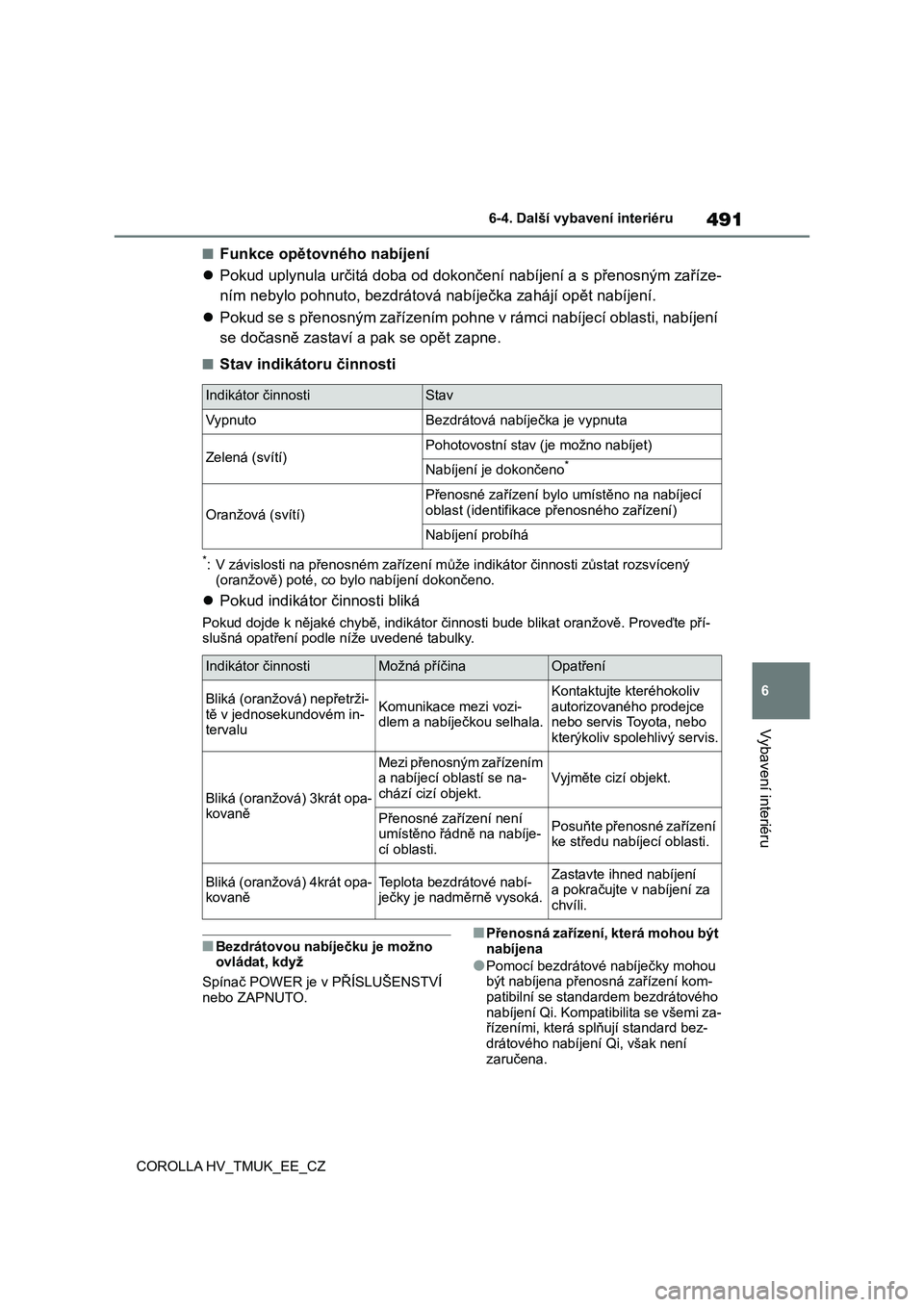

■Funkce opětovného nabíjení
Pokud uplynula určitá doba od dokončení nabíjení a s přenosným zaříze-
ním nebylo pohnuto, bezdrátová nabíječka zahájí opět nabíjení.
Pokud se s přenosným zařízením pohne v rámci nabíjecí oblasti, nabíjení
se dočasně zastaví a pak se opět zapne.
■Stav indikátoru činnosti
*: V závislosti na přenosném zařízení může indikátor činnosti zůstat rozsvícený
(oranžově) poté, co bylo nabíjení dokončeno.
Pokud indikátor činnosti bliká
Pokud dojde k nějaké chybě, indikátor činnosti bude blikat oranžově. Proveďte pří-
slušná opatření podle níže uvedené tabulky.
■Bezdrátovou nabíječku je možno
ovládat, když
Spínač POWER je v PŘÍSLUŠENSTVÍ
nebo ZAPNUTO.■Přenosná zařízení, která mohou být
nabíjena
●Pomocí bezdrátové nabíječky mohou
být nabíjena přenosná zařízení kom-
patibilní se standardem bezdrátového
nabíjení Qi. Kompatibilita se všemi za-
řízeními, která splňují standard bez-
drátového nabíjení Qi, však není
zaručena.
Indikátor činnostiStav
VypnutoBezdrátová nabíječka je vypnuta
Zelená (svítí)Pohotovostní stav (je možno nabíjet)
Nabíjení je dokončeno*
Oranžová (svítí)
Přenosné zařízení bylo umístěno na nabíjecí
oblast (identifikace přenosného zařízení)
Nabíjení probíhá
Indikátor činnostiMožná příčinaOpatření
Bliká (oranžová) nepřetrži-
tě v jednosekundovém in-
tervaluKomunikace mezi vozi-
dlem a nabíječkou selhala.
Kontaktujte kteréhokoliv
autorizovaného prodejce
nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Bliká (oranžová) 3krát opa-
kovaně
Mezi přenosným zařízením
a nabíjecí oblastí se na-
chází cizí objekt.Vyjměte cizí objekt.
Přenosné zařízení není
umístěno řádně na nabíje-
cí oblasti.Posuňte přenosné zařízení
ke středu nabíjecí oblasti.
Bliká (oranžová) 4krát opa-
kovaněTeplota bezdrátové nabí-
ječky je nadměrně vysoká.Zastavte ihned nabíjení
a pokračujte v nabíjení za
chvíli.

4926-4. Další vybavení interiéru
COROLLA HV_TMUK_EE_CZ

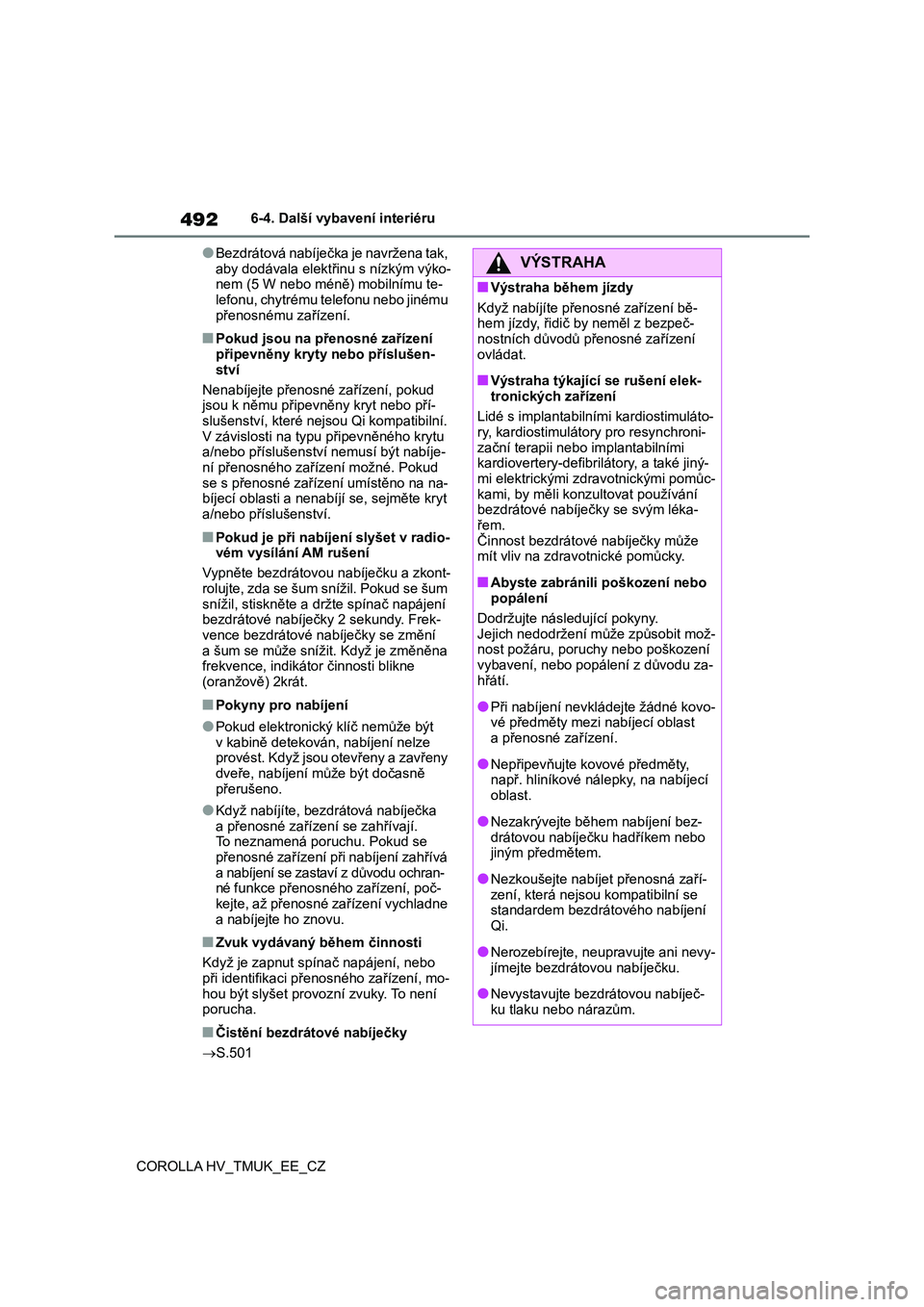

●Bezdrátová nabíječka je navržena tak,
aby dodávala elektř inu s nízkým výko- nem (5 W nebo méně) mobilnímu te-
lefonu, chytrému telefonu nebo jinému
přenosnému zařízení.
■Pokud jsou na přenosné zařízení připevněny kryty nebo příslušen-
ství
Nenabíjejte přenos né zařízení, pokud jsou k němu připevněny kryt nebo pří-
slušenství, které nejsou Qi kompatibilní.
V závislosti na typu připevněného krytu a/nebo příslušenství nemusí být nabíje-
ní přenosného zařízení možné. Pokud
se s přenosné zaříz ení umístěno na na- bíjecí oblasti a nenabí jí se, sejměte kryt
a/nebo příslušenství.
■Pokud je při nabíj ení slyšet v radio-
vém vysílání AM rušení
Vypněte bezdrátovou nabíječku a zkont-
rolujte, zda se šum snížil. Pokud se šum
snížil, stiskněte a držte spínač napájení bezdrátové nabíječky 2 sekundy. Frek-
vence bezdrátové nabíječky se změní
a šum se může snížit. Když je změněna frekvence, indikátor činnosti blikne
(oranžově) 2krát.
■Pokyny pro nabíjení
●Pokud elektronický klíč nemůže být
v kabině detekován , nabíjení nelze
provést. Když jsou otevřeny a zavřeny dveře, nabíjení může být dočasně
přerušeno.
●Když nabíjíte, bezdr átová nabíječka
a přenosné zařízení se zahřívají.
To neznamená poruchu. Pokud se přenosné zařízení při nabíjení zahřívá
a nabíjení se zastaví z důvodu ochran-
né funkce přenosného zařízení, poč- kejte, až přenosné zařízení vychladne
a nabíjejte ho znovu.
■Zvuk vydávaný během činnosti
Když je zapnut spínač napájení, nebo
při identifikaci přenosného zařízení, mo- hou být slyšet provo zní zvuky. To není
porucha.
■Čistění bezdrátové nabíječky
 S.501
VÝSTRAHA
■Výstraha během jízdy
Když nabíjíte přen osné zařízení bě-
hem jízdy, řidič by neměl z bezpeč- nostních důvodů přenosné zařízení
ovládat.
■Výstraha týkající se rušení elek-
tronických zařízení
Lidé s implantabilním i kardiostimuláto-
ry, kardiostimulátor y pro resynchroni- zační terapii nebo implantabilními
kardiovertery-defibrilátory, a také jiný-
mi elektrickými zdra votnickými pomůc- kami, by měli konzultovat používání
bezdrátové nabíj ečky se svým léka-
řem. Činnost bezdrátov é nabíječky může
mít vliv na zdravotnické pomůcky.
■Abyste zabránili poškození nebo
popálení
Dodržujte následující pokyny. Jejich nedodržení m ůže způsobit mož-
nost požáru, poruchy nebo poškození
vybavení, nebo popál ení z důvodu za- hřátí.
●Při nabíjení nevkládejte žádné kovo-vé předměty mezi nabíjecí oblast
a přenosné zařízení.
●Nepřipevňujte kovové předměty,
např. hliníkové nál epky, na nabíjecí
oblast.
●Nezakrývejte během nabíjení bez-
drátovou nabíječku hadříkem nebo jiným předmětem.
●Nezkoušejte nabíjet přenosná zaří-zení, která nejsou kompatibilní se
standardem bezdrát ového nabíjení
Qi.
●Nerozebírejte, neup ravujte ani nevy-
jímejte bezdrátovou nabíječku.
●Nevystavujte bezdr átovou nabíječ-
ku tlaku nebo nárazům.

493
6
6-4. Další vybavení interiéru
Vybavení interiéru
COROLLA HV_TMUK_EE_CZ

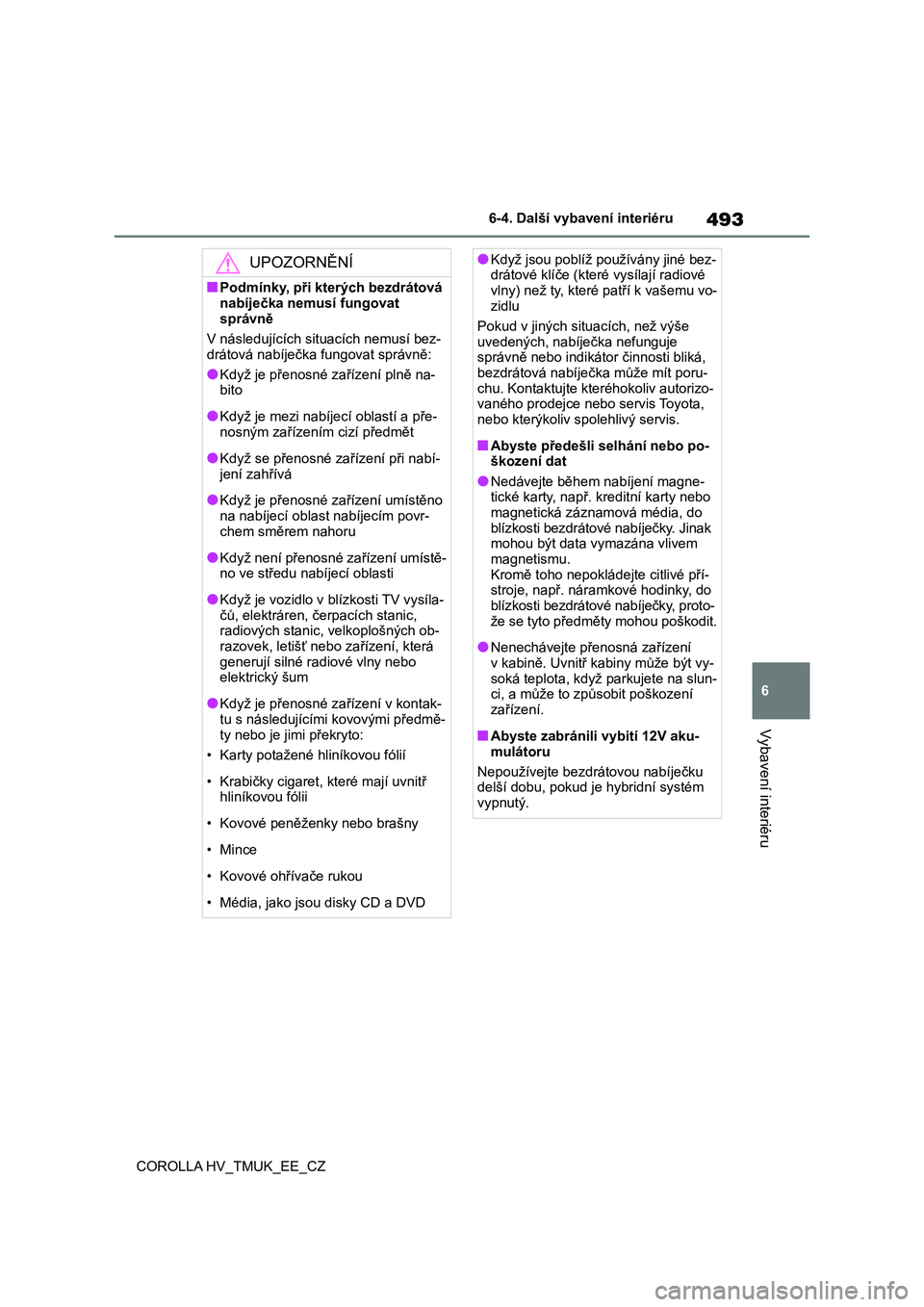

UPOZORNĚNÍ
■Podmínky, při kterých bezdrátová
nabíječka nemusí fungovat
správně
V následujících si tuacích nemusí bez-
drátová nabíječka fungovat správně:
●Když je přenosné zařízení plně na- bito
●Když je mezi nabíjecí oblastí a pře-
nosným zařízením cizí předmět
●Když se přenosné zařízení při nabí-
jení zahřívá
●Když je přenosné zařízení umístěno
na nabíjecí oblast nabíjecím povr- chem směrem nahoru
●Když není přenosné zařízení umístě-no ve středu nabíjecí oblasti
●Když je vozidlo v bl ízkosti TV vysíla- čů, elektráren, čerpacích stanic,
radiových stanic, v elkoplošných ob-
razovek, letišť nebo zařízení, která generují silné r adiové vlny nebo
elektrický šum
●Když je přenosné zařízení v kontak-
tu s následujícími kovovými předmě-
ty nebo je jimi překryto:
• Karty potažené hliníkovou fólií
• Krabičky cigaret, kt eré mají uvnitř hliníkovou fólii
• Kovové peněženky nebo brašny
•Mince
• Kovové ohřívače rukou
• Média, jako jsou disky CD a DVD
●Když jsou poblíž používány jiné bez- drátové klíče (které vysílají radiové
vlny) než ty, které patří k vašemu vo-
zidlu
Pokud v jiných sit uacích, než výše
uvedených, nabíječka nefunguje
správně nebo indikátor činnosti bliká, bezdrátová nabíje čka může mít poru-
chu. Kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Abyste předešli selhání nebo po-škození dat
●Nedávejte během nabíjení magne-
tické karty, např. kreditní karty nebo magnetická záznamová média, do
blízkosti bezdrátové nabíječky. Jinak
mohou být data vymazána vlivem magnetismu.
Kromě toho nepoklá dejte citlivé pří-
stroje, např. náram kové hodinky, do blízkosti bezdrátové nabíječky, proto-
že se tyto předměty mohou poškodit.
●Nenechávejte přenosná zařízení
v kabině. Uvnitř kabiny může být vy-
soká teplota, když parkujete na slun- ci, a může to způs obit poškození
zařízení.
■Abyste zabránili vybití 12V aku-
mulátoru
Nepoužívejte bezdrátovou nabíječku delší dobu, pokud j e hybridní systém
vypnutý.

4946-4. Další vybavení interiéru
COROLLA HV_TMUK_EE_CZ

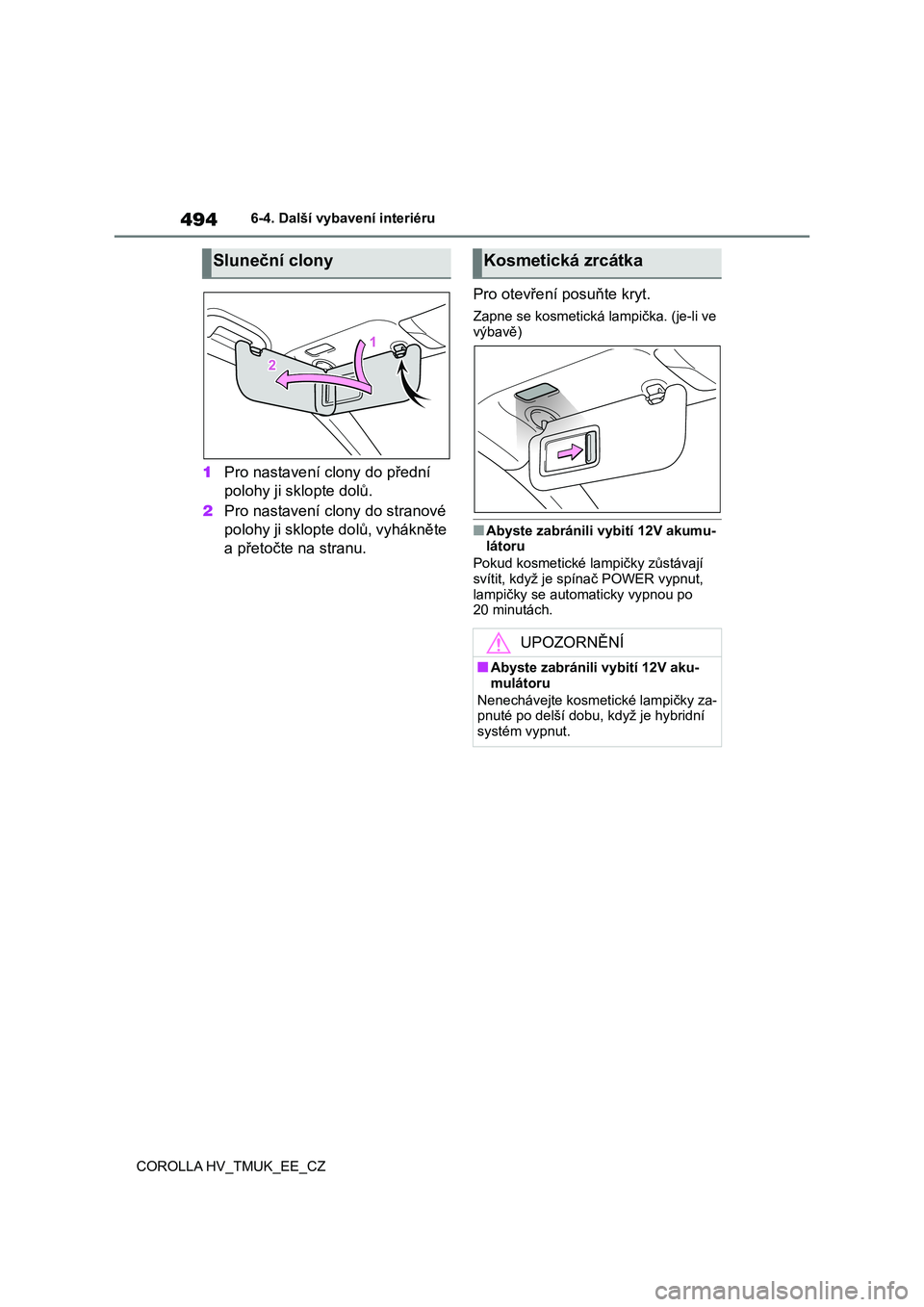

1 Pro nastavení clony do přední
polohy ji sklopte dolů.
2 Pro nastavení clony do stranové
polohy ji sklopte dolů, vyhákněte
a přetočte na stranu.
Pro otevření posuňte kryt.
Zapne se kosmetická lampička. (je-li ve
výbavě)
■Abyste zabránili vybití 12V akumu- látoru
Pokud kosmetické l ampičky zůstávají svítit, když je spínač POWER vypnut,
lampičky se autom aticky vypnou po
20 minutách.
Sluneční clonyKosmetická zrcátka
UPOZORNĚNÍ
■Abyste zabránili vybití 12V aku-
mulátoru
Nenechávejte kosmetické lampičky za-
pnuté po delší dobu, když je hybridní
systém vypnut.

495
6
6-4. Další vybavení interiéru
Vybavení interiéru
COROLLA HV_TMUK_EE_CZ

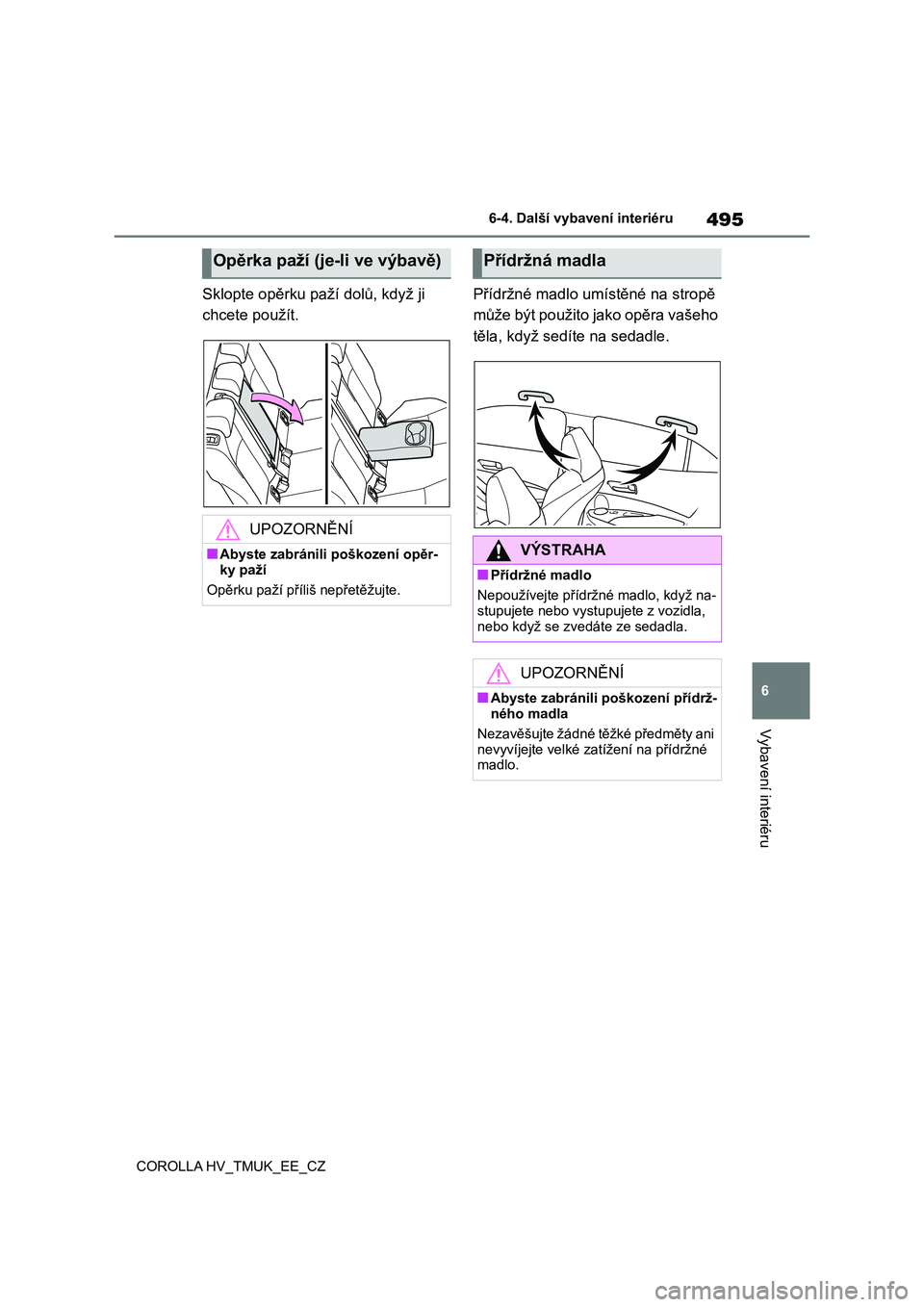

Sklopte opěrku paží dolů, když ji
chcete použít.
Přídržné madlo umístěné na stropě
může být použito jako opěra vašeho
těla, když sed íte na sedadle.
Opěrka paží (je-li ve výbavě)
UPOZORNĚNÍ
■Abyste zabránili poškození opěr-
ky paží
Opěrku paží příl iš nepřetěžujte.
Přídržná madla
VÝSTRAHA
■Přídržné madlo
Nepoužívejte přídržné madlo, když na-
stupujete nebo vystup ujete z vozidla,
nebo když se zvedáte ze sedadla.
UPOZORNĚNÍ
■Abyste zabránili poškození přídrž-
ného madla
Nezavěšujte žádné těžké předměty ani
nevyvíjejte velké zatí žení na přídržné
madlo.

4966-4. Další vybavení interiéru
COROLLA HV_TMUK_EE_CZ

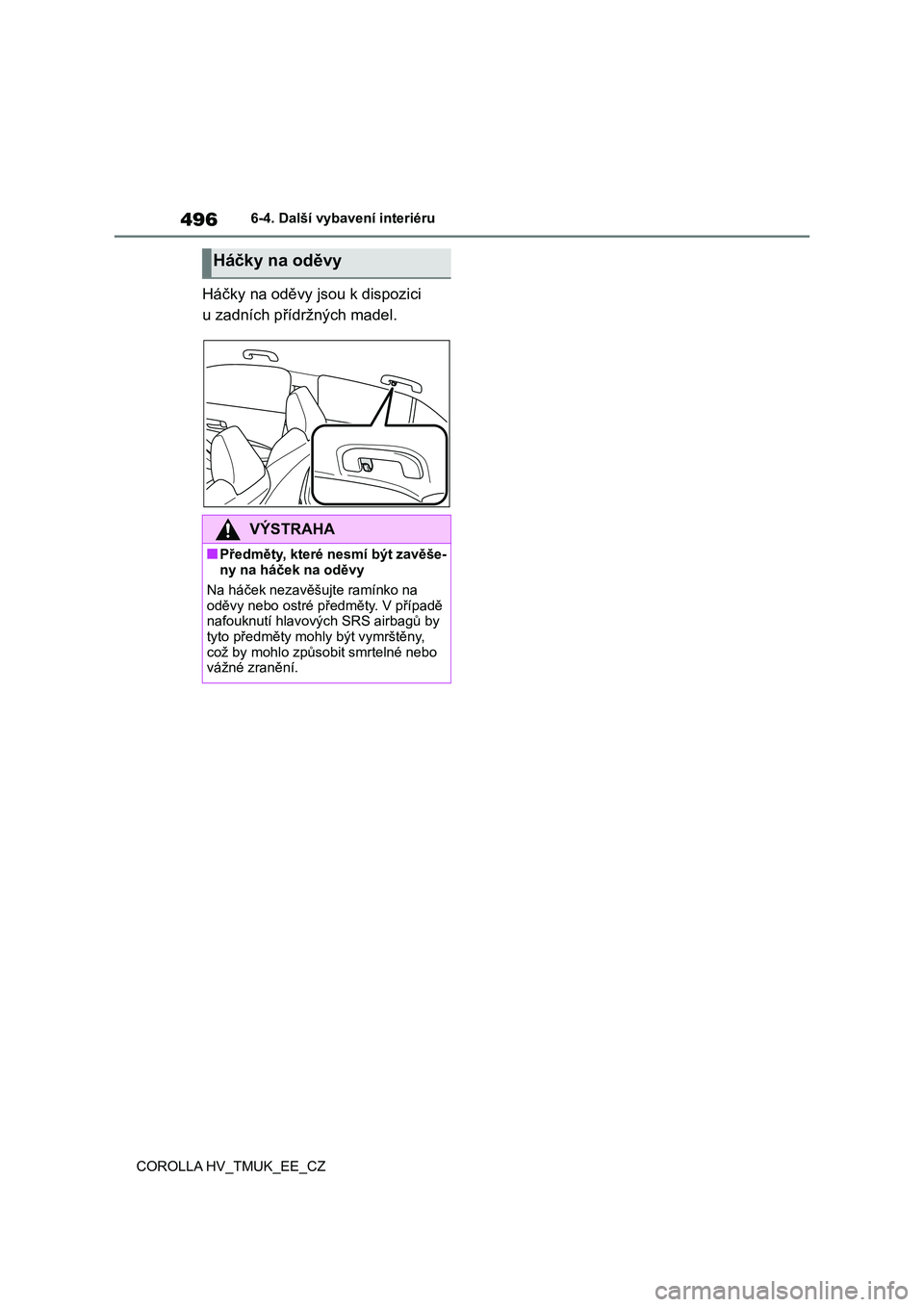

Háčky na oděvy jsou k dispozici
u zadních přídržných madel.
Háčky na oděvy
VÝSTRAHA
■Předměty, které nesmí být zavěše-
ny na háček na oděvy
Na háček nezavěšujte ramínko na
oděvy nebo ostré př edměty. V případě nafouknutí hlavových SRS airbagů by
tyto předměty mohly být vymrštěny,
což by mohlo způsobit smrtelné nebo vážné zranění.

7
497
7
Údržba a péče

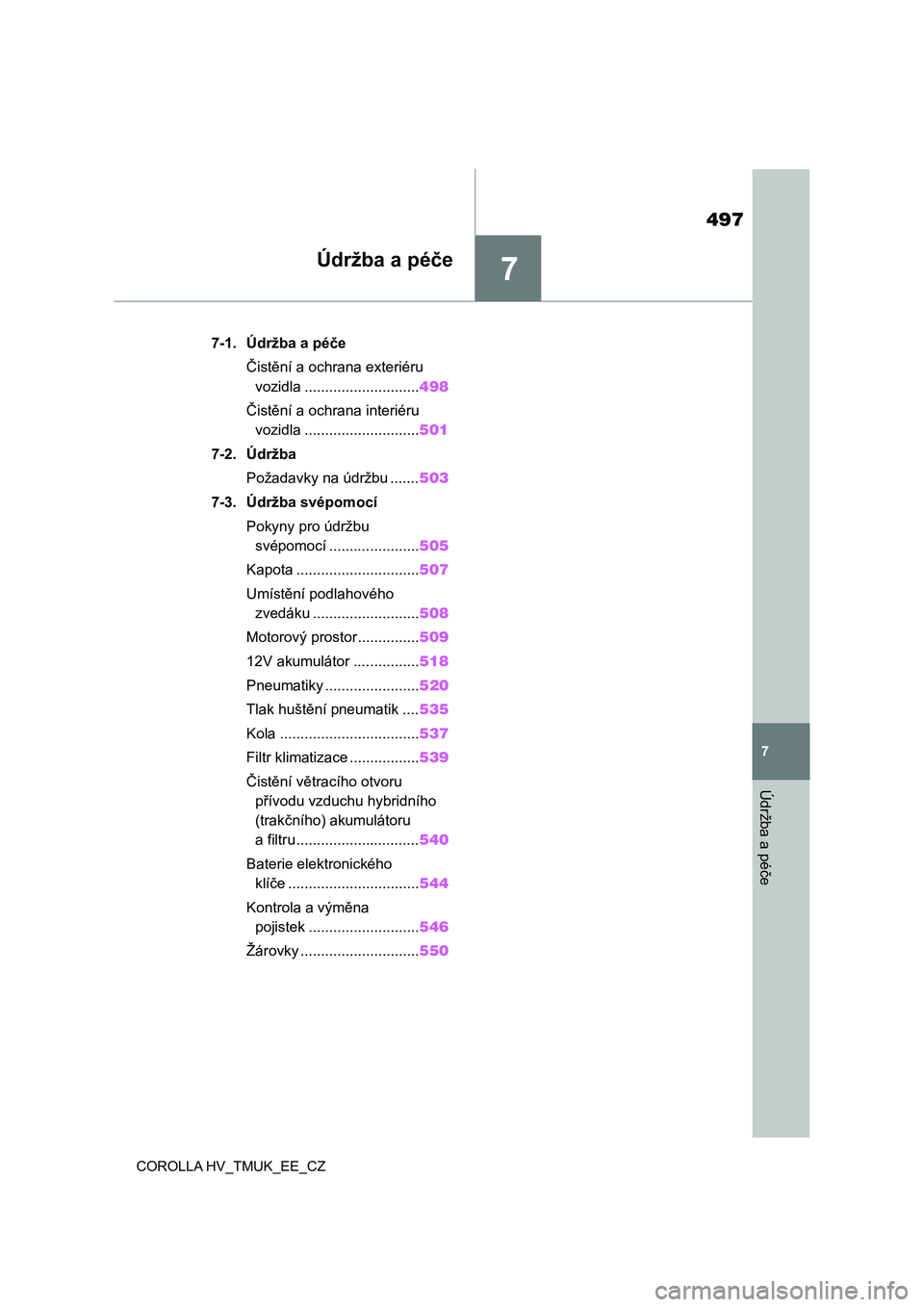

COROLLA HV_TMUK_EE_CZ
Údržba a péče
.7-1. Údržba a péče
Čistění a ochrana exteriéru
vozidla ............................498
Čistění a ochrana interiéru
vozidla ............................501
7-2. Údržba
Požadavky na údržbu .......503
7-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí ......................505
Kapota ..............................507
Umístění podlahového
zvedáku ..........................508
Motorový prostor...............509
12V akumulátor ................518
Pneumatiky .......................520
Tlak huštění pneumatik ....535
Kola ..................................537
Filtr klimatizace .................539
Čistění větracího otvoru
přívodu vzduchu hybridního
(trakčního) akumulátoru
a filtru ..............................540
Baterie elektronického
klíče ................................544
Kontrola a výměna
pojistek ...........................546
Žárovky .............................550

4987-1. Údržba a péče
COROLLA HV_TMUK_EE_CZ

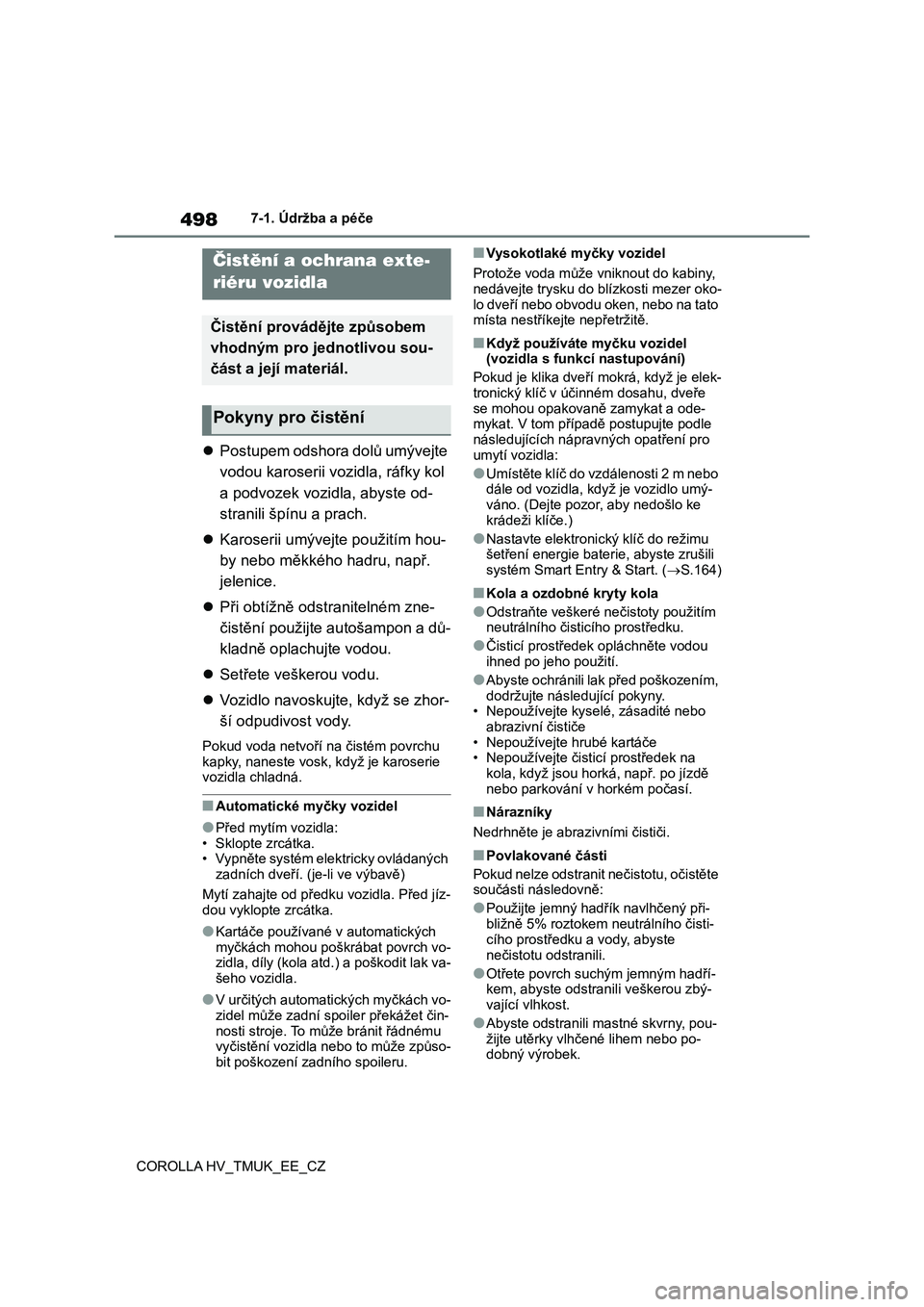

7-1.Údržba a péče
Postupem odshora dolů umývejte
vodou karoserii vozidla, ráfky kol
a podvozek vozidla, abyste od-
stranili špínu a prach.
Karoserii umývejte použitím hou-
by nebo měkkého hadru, např.
jelenice.
Při obtížně odstranitelném zne-
čistění použijte autošampon a dů-
kladně oplachujte vodou.
Setřete veškerou vodu.
Vozidlo navoskujte, když se zhor-
ší odpudivost vody.
Pokud voda netvoří na čistém povrchu
kapky, naneste vosk, když je karoserie
vozidla chladná.
■Automatické myčky vozidel
●Před mytím vozidla:
• Sklopte zrcátka.
• Vypněte systém elektricky ovládaných
zadních dveří. (je-li ve výbavě)
Mytí zahajte od předku vozidla. Před jíz-
dou vyklopte zrcátka.
●Kartáče používané v automatických
myčkách mohou poškrábat povrch vo-
zidla, díly (kola atd.) a poškodit lak va-
šeho vozidla.
●V určitých automatických myčkách vo-
zidel může zadní spoiler překážet čin-
nosti stroje. To může bránit řádnému
vyčistění vozidla nebo to může způso-
bit poškození zadního spoileru.
■Vysokotlaké myčky vozidel
Protože voda může vniknout do kabiny,
nedávejte trysku do blízkosti mezer oko-
lo dveří nebo obvodu oken, nebo na tato
místa nestříkejte nepřetržitě.
■Když používáte myčku vozidel
(vozidla s funkcí nastupování)
Pokud je klika dveří mokrá, když je elek-
tronický klíč v účinném dosahu, dveře
se mohou opakovaně zamykat a ode-
mykat. V tom případě postupujte podle
následujících nápravných opatření pro
umytí vozidla:
●Umístěte klíč do vzdálenosti 2 m nebo
dále od vozidla, když je vozidlo umý-
váno. (Dejte pozor, aby nedošlo ke
krádeži klíče.)
●Nastavte elektronický klíč do režimu
šetření energie baterie, abyste zrušili
systém Smart Entry & Start. (S.164)
■Kola a ozdobné kryty kola
●Odstraňte veškeré nečistoty použitím
neutrálního čisticího prostředku.
●Čisticí prostředek opláchněte vodou
ihned po jeho použití.
●Abyste ochránili lak před poškozením,
dodržujte následující pokyny.
• Nepoužívejte kyselé, zásadité nebo
abrazivní čističe
• Nepoužívejte hrubé kartáče
• Nepoužívejte čisticí prostředek na
kola, když jsou horká, např. po jízdě
nebo parkování v horkém počasí.
■Nárazníky
Nedrhněte je abrazivními čističi.
■Povlakované části
Pokud nelze odstranit nečistotu, očistěte
součásti následovně:
●Použijte jemný hadřík navlhčený při-
bližně 5% roztokem neutrálního čisti-
cího prostředku a vody, abyste
nečistotu odstranili.
●Otřete povrch suchým jemným hadří-
kem, abyste odstranili veškerou zbý-
vající vlhkost.
●Abyste odstranili mastné skvrny, pou-
žijte utěrky vlhčené lihem nebo po-
dobný výrobek.
Čistění a ochrana exte-
riéru vozidla
Čistění provádějte způsobem
vhodným pro jednotlivou sou-
část a její materiál.
Pokyny pro čistění
