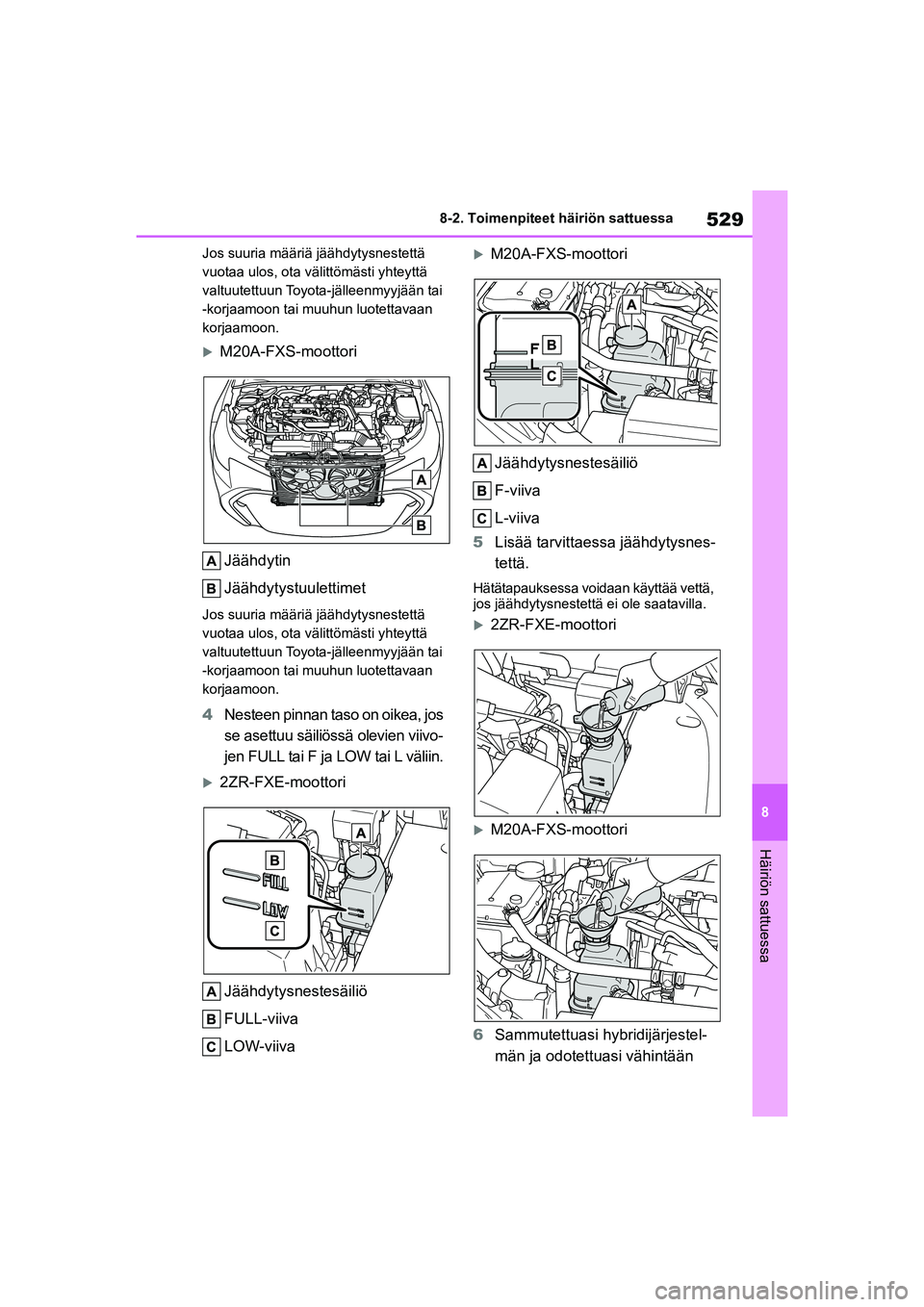

529
8
OM12P55FI 8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Jos suuria määriä jäähdytysnestettä
vuotaa ulos, ota välittömästi yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan
korjaamoon.
M20A-FXS-moottori
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytysnestettä
vuotaa ulos, ota välittömästi yhteyttä
valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan
korjaamoon.
4 Nesteen pinnan taso on oikea, jos
se asettuu säiliössä olevien viivo-
jen FULL tai F ja LOW tai L väliin.
2ZR-FXE-moottori
Jäähdytysnestesäiliö
FULL-viiva
LOW-viiva
M20A-FXS-moottoriJäähdytysnestesäiliö
F-viiva
L-viiva
5 Lisää tarvittaessa jäähdytysnes-
tettä.
Hätätapauksessa voidaan käyttää vettä,
jos jäähdytysnestettä ei ole saatavilla.
2ZR-FXE-moottori
M20A-FXS-moottori
6 Sammutettuasi hybridijärjestel-
män ja odotettuasi vähintään
OM12P55FI.book Page 529 Monday, February 8, 2021 9:10 AM

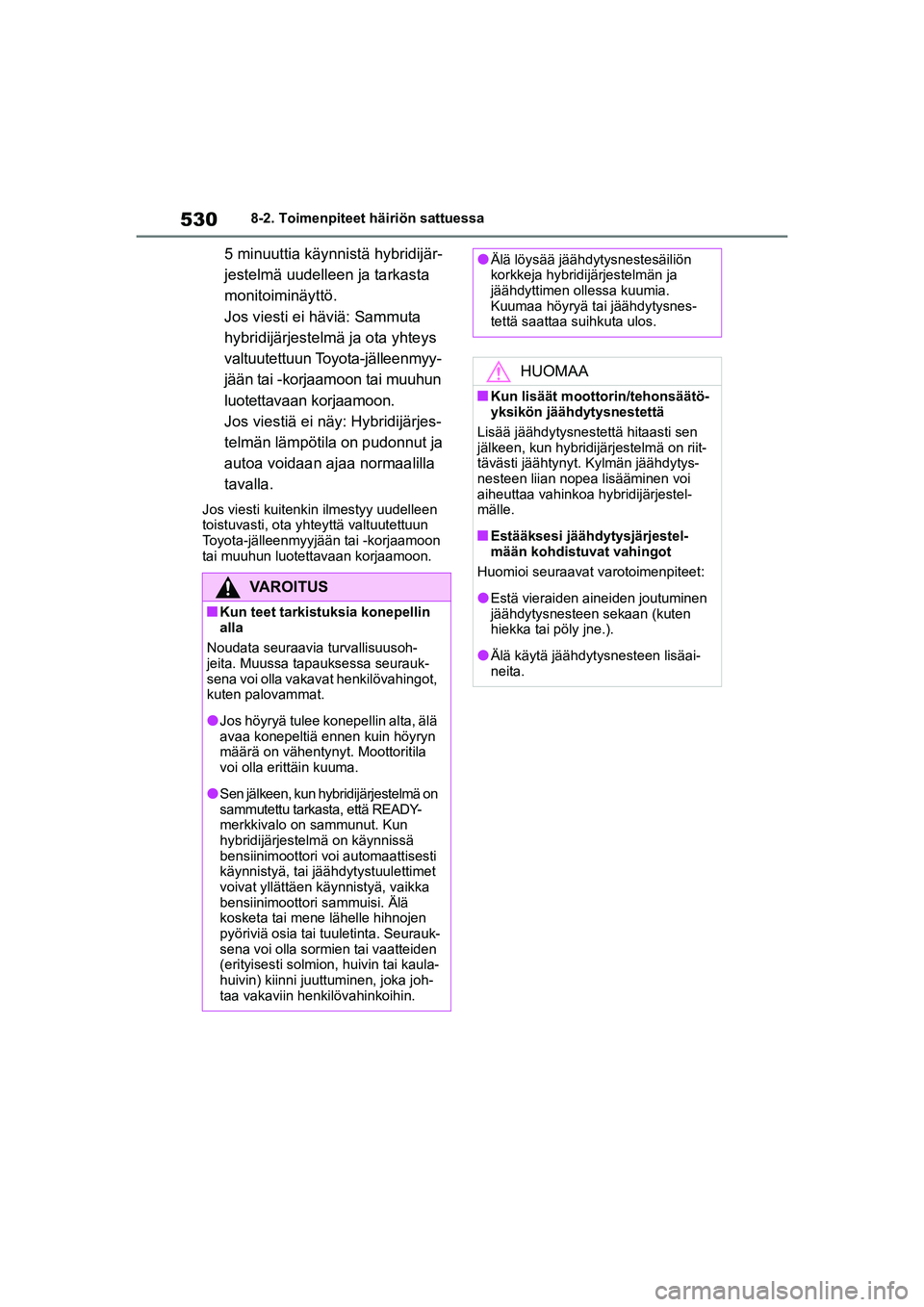

530
OM12P55FI8-2. Toimenpiteet häiriön sattuessa
5 minuuttia käynnistä hybridijär-
jestelmä uudelleen ja tarkasta
monitoiminäyttö.
Jos viesti ei häviä: Sammuta
hybridijärjestelmä ja ota yhteys
valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
Jos viestiä ei näy: Hybridijärjes-
telmän lämpötila on pudonnut ja
autoa voidaan ajaa normaalilla
tavalla.
Jos viesti kuitenkin ilmestyy uudelleen
toistuvasti, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon.
VAROITUS
nKun teet tarkistu
ksia konepellin
alla
Noudata seuraavia turvallisuusoh-
jeita. Muussa tapauksessa seurauk-
sena voi olla vakavat henkilövahingot,
kuten palovammat.
lJos höyryä tulee konepellin alta, älä
avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila
voi olla erittäin kuuma.
lSen jälkeen, kun hybridijärjestelmä on
sammutettu tarkas ta, että READY-
merkkivalo on sammunut. Kun
hybridijärjestelmä on käynnissä
bensiinimoottori voi automaattisesti
käynnistyä, tai jäähdytystuulettimet
voivat yllättäen kä ynnistyä, vaikka
bensiinimoottori sammuisi. Älä
kosketa tai mene lähelle hihnojen
pyöriviä osia tai tuuletinta. Seurauk-
sena voi olla sormien tai vaatteiden
(erityisesti solmion, huivin tai kaula-
huivin) kiinni juuttuminen, joka joh-
taa vakaviin henkilövahinkoihin.
lÄlä löysää jäähdytysnestesäiliön
korkkeja hybridijärjestelmän ja
jäähdyttimen ollessa kuumia.
Kuumaa höyryä tai jäähdytysnes-
tettä saattaa su ihkuta ulos.
HUOMAA
nKun lisäät moottorin/tehonsäätö-
yksikön jäähdytysnestettä
Lisää jäähdytysnestettä hitaasti sen
jälkeen, kun hybridijärjestelmä on riit-
tävästi jäähtynyt. Kylmän jäähdytys-
nesteen liian nopea lisääminen voi
aiheuttaa vahinkoa hybridijärjestel-
mälle.
nEstääksesi jäähdytysjärjestel-
mään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
lEstä vieraiden aineiden joutuminen
jäähdytysnesteen sekaan (kuten
hiekka tai pöly jne.).
lÄlä käytä jäähdytysnesteen lisäai-
neita.
OM12P55FI.book Page 530 Monday, February 8, 2021 9:10 AM

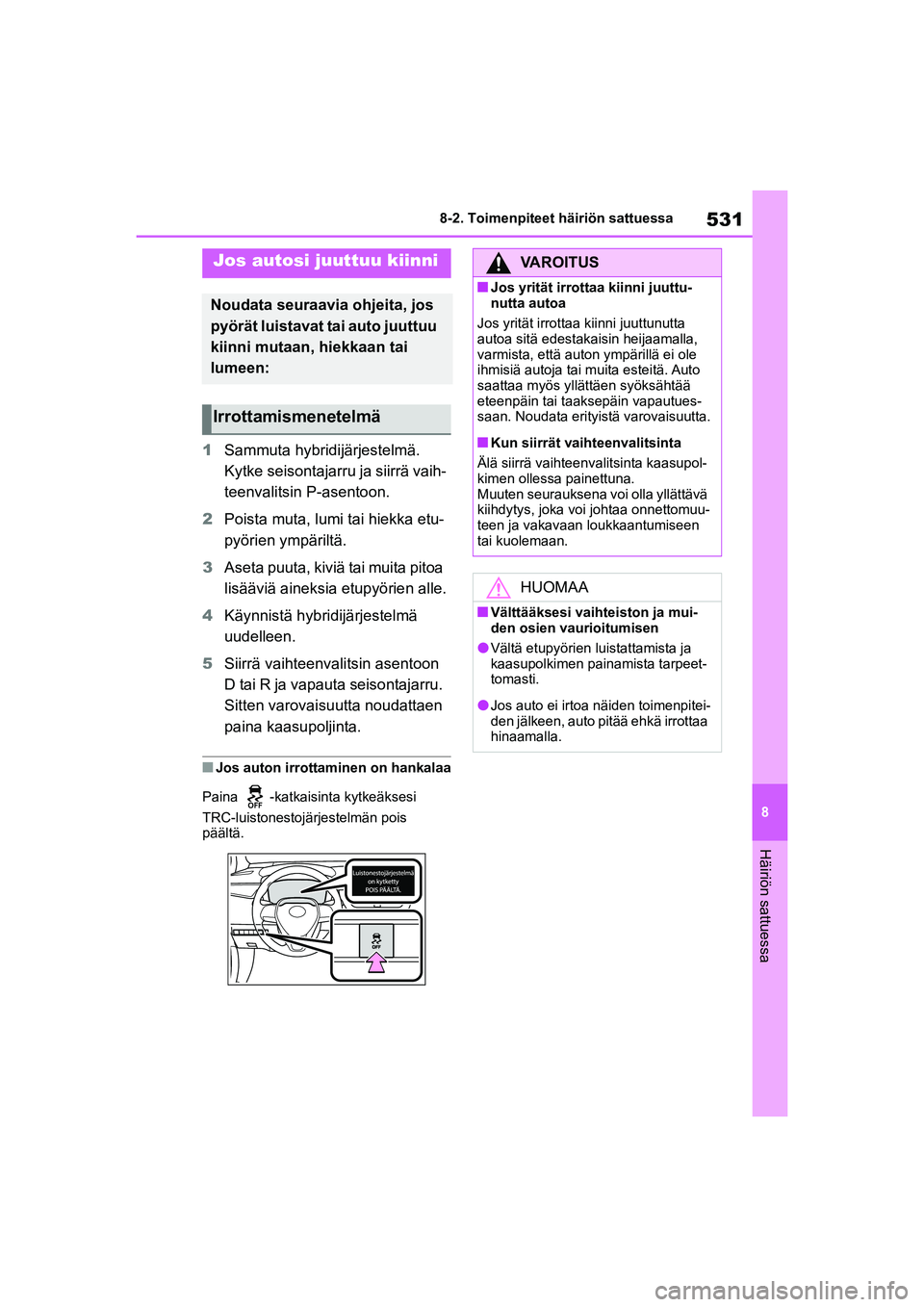

531
8
OM12P55FI 8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
1
Sammuta hybridijärjestelmä.
Kytke seisontajarru ja siirrä vaih-
teenvalitsin P-asentoon.
2 Poista muta, lumi tai hiekka etu-
pyörien ympäriltä.
3 Aseta puuta, kiviä tai muita pitoa
lisääviä aineksia etupyörien alle.
4 Käynnistä hybridijärjestelmä
uudelleen.
5 Siirrä vaihteenvalitsin asentoon
D tai R ja vapaut a seisontajarru.
Sitten varovaisuutta noudattaen
paina kaasupoljinta.
nJos auton irrottaminen on hankalaa
Paina -katkaisin ta kytkeäksesi
TRC-luistonestojärjestelmän pois
päältä.
Jos autosi juuttuu kiinni
Noudata seuraavia ohjeita, jos
pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai
lumeen:
Irrottamismenetelmä
VAROITUS
nJos yrität irrottaa kiinni juuttu-
nutta autoa
Jos yrität irrottaa kiinni juuttunutta
autoa sitä edestakaisin heijaamalla,
varmista, että auton ympärillä ei ole
ihmisiä autoja tai muita esteitä. Auto
saattaa myös yllä ttäen syöksähtää
eteenpäin tai taaksepäin vapautues-
saan. Noudata erityistä varovaisuutta.
nKun siirrät vaihteenvalitsinta
Älä siirrä vaihteen valitsinta kaasupol-
kimen ollessa painettuna.
Muuten seurauksena voi olla yllättävä
kiihdytys, joka voi johtaa onnettomuu-
teen ja vakavaan loukkaantumiseen
tai kuolemaan.
HUOMAA
nVälttääksesi vaihteiston ja mui-
den osien vaurioitumisen
lVältä etupyörien luistattamista ja
kaasupolkimen painamista tarpeet-
tomasti.
lJos auto ei irtoa näiden toimenpitei-
den jälkeen, auto pitää ehkä irrottaa
hinaamalla.
OM12P55FI.book Page 531 Monday, February 8, 2021 9:10 AM

532
OM12P55FI8-2. Toimenpiteet häiriön sattuessa
OM12P55FI.book Page 532 Monday, February 8, 2021 9:10 AM

9

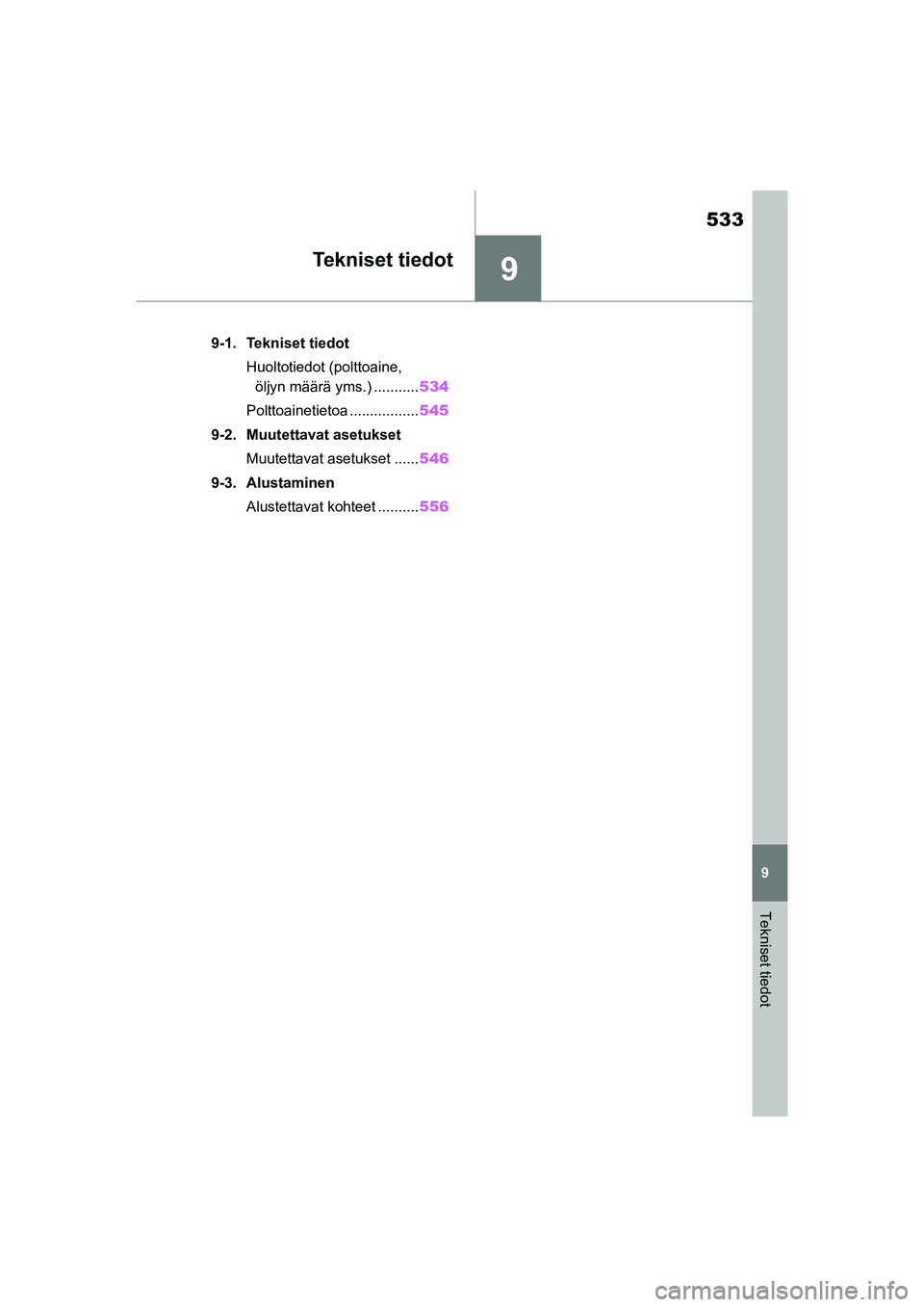

533
OM12P55FI
9
Tekniset tiedot
Tekniset tiedot
.9-1. Tekniset tiedotHuoltotiedot (polttoaine, öljyn määrä yms.) ........... 534
Polttoainetietoa ................. 545
9-2. Muutettavat asetukset
Muutettavat asetukset ...... 546
9-3. Alustaminen Alustettavat kohteet .......... 556
OM12P55FI.book Page 533 Monday, February 8, 2021 9:10 AM

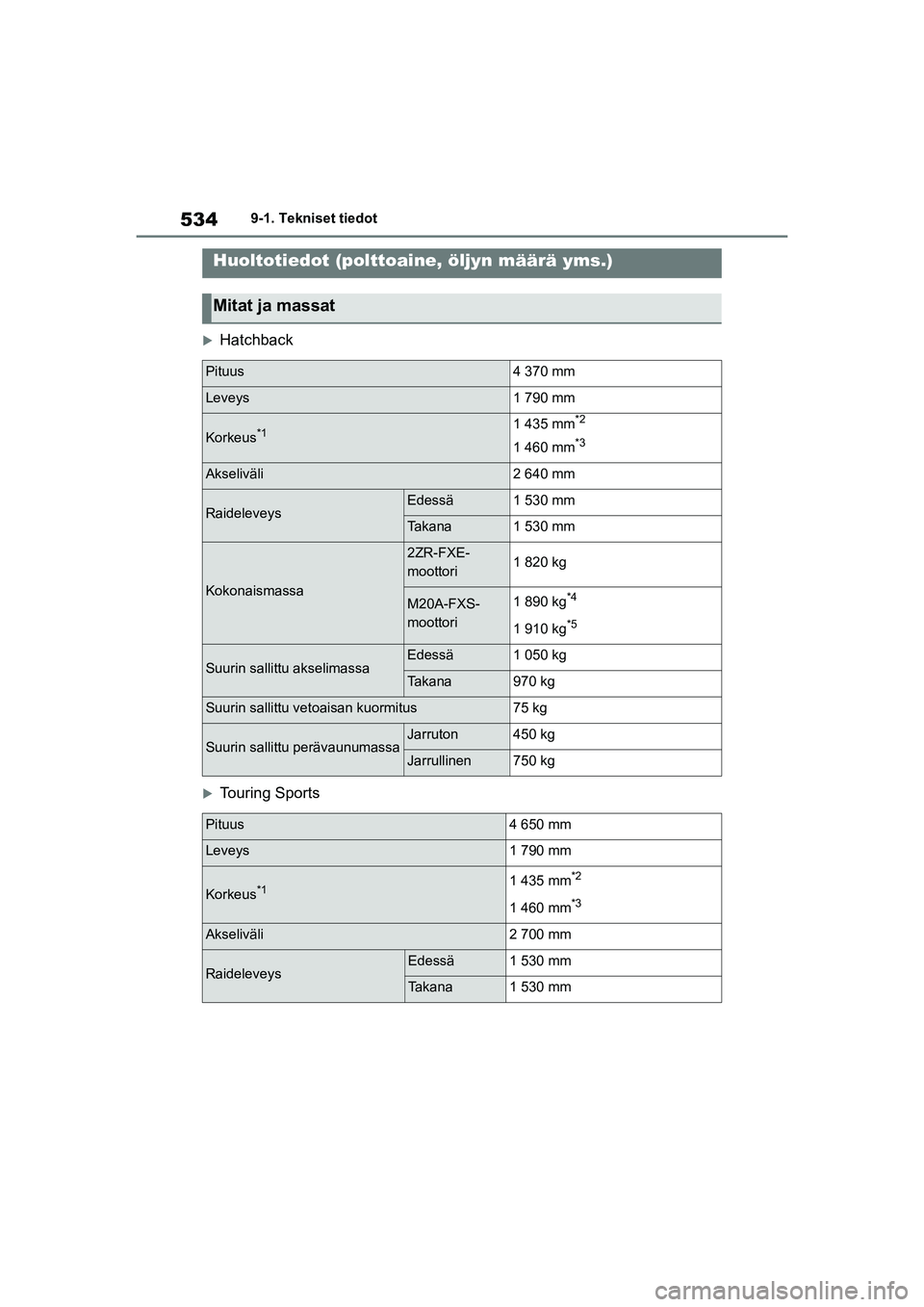

534
OM12P55FI9-1. Tekniset tiedot
9-1.Tekniset tiedot
Hatchback
Touring Sports
Huoltotiedot (polttoaine, öljyn määrä yms.)
Mitat ja massat
Pituus4 370 mm
Leveys1 790 mm
Korkeus*11 435 mm*2
1 460 mm*3
Akseliväli2 640 mm
RaideleveysEdessä1 530 mm
Takana1 530 mm
Kokonaismassa
2ZR-FXE-
moottori1 820 kg
M20A-FXS-
moottori1 890 kg*4
1 910 kg*5
Suurin sallittu akselimassaEdessä1 050 kg
Takana970 kg
Suurin sallittu ve
toaisan kuormitus75 kg
Suurin sallittu perävaunumassaJarruton450 kg
Jarrullinen750 kg
Pituus4 650 mm
Leveys1 790 mm
Korkeus*11 435 mm*2
1 460 mm*3
Akseliväli2 700 mm
RaideleveysEdessä1 530 mm
Ta k a n a1 530 mm
OM12P55FI.book Page 534 Monday, February 8, 2021 9:10 AM

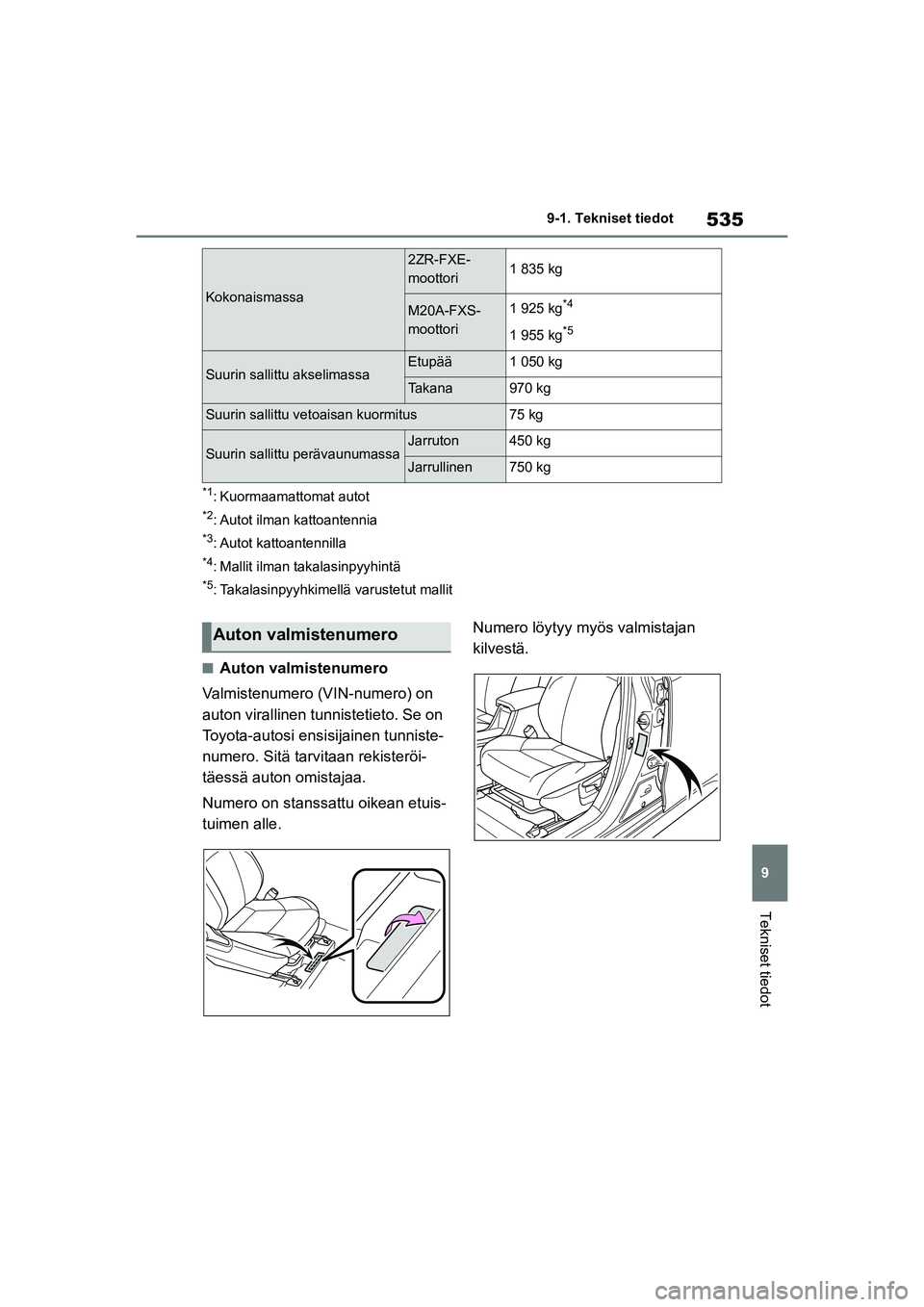

535
9
OM12P55FI 9-1. Tekniset tiedot
Tekniset tiedot
*1: Kuormaamattomat autot
*2: Autot ilman kattoantennia
*3: Autot kattoantennilla
*4: Mallit ilman takalasinpyyhintä
*5: Takalasinpyyhkimellä varustetut mallit
nAuton valmistenumero
Valmistenumero (VIN-numero) on
auton virallinen tunnistetieto. Se on
Toyota-autosi ensis ijainen tunniste-
numero. Sitä tarvitaan rekisteröi-
täessä auton omistajaa.
Numero on stanssattu oikean etuis-
tuimen alle. Numero löytyy myös valmistajan
kilvestä.
Kokonaismassa
2ZR-FXE-
moottori1 835 kg
M20A-FXS-
moottori1 925 kg*4
1 955 kg*5
Suurin sallittu akselimassaEtupää1 050 kg
Ta k a n a970 kg
Suurin sallittu ve
toaisan kuormitus75 kg
Suurin sallittu perävaunumassaJarruton450 kg
Jarrullinen750 kg
Auton valmistenumero
OM12P55FI.book Page 535 Monday, February 8, 2021 9:10 AM

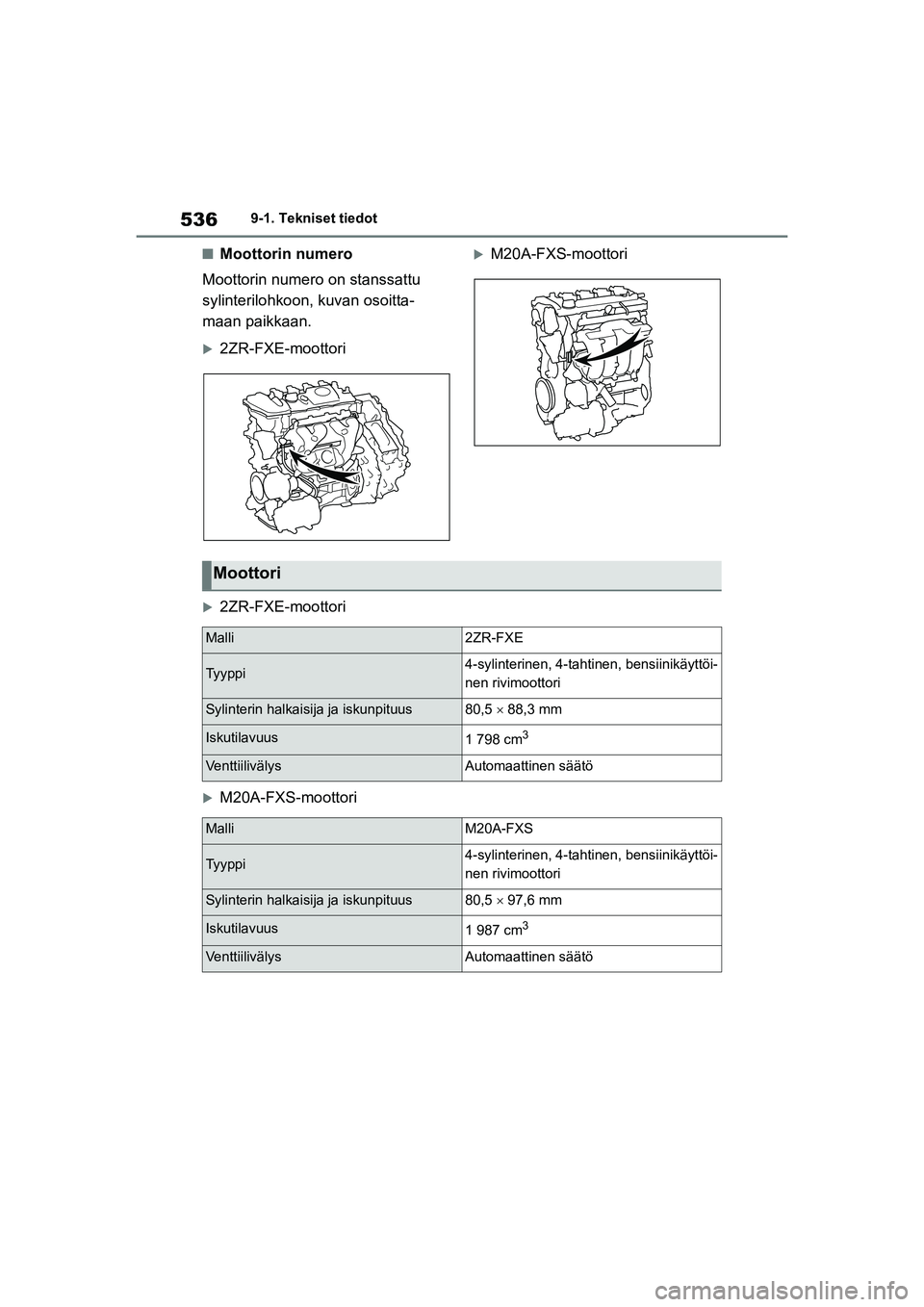

536
OM12P55FI9-1. Tekniset tiedot
nMoottorin numero
Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.
2ZR-FXE-moottori
M20A-FXS-moottori
2ZR-FXE-moottori
M20A-FXS-moottori
Moottori
Malli2ZR-FXE
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöi-
nen rivimoottori
Sylinterin halkaisija ja iskunpituus80,5  88,3 mm
Iskutilavuus1 798 cm3
VenttiilivälysAutomaattinen säätö
MalliM20A-FXS
Tyyppi4-sylinterinen, 4-tahtinen, bensiinikäyttöi-
nen rivimoottori
Sylinterin halkaisija ja iskunpituus80,5  97,6 mm
Iskutilavuus1 987 cm3
VenttiilivälysAutomaattinen säätö
OM12P55FI.book Page 536 Monday, February 8, 2021 9:10 AM

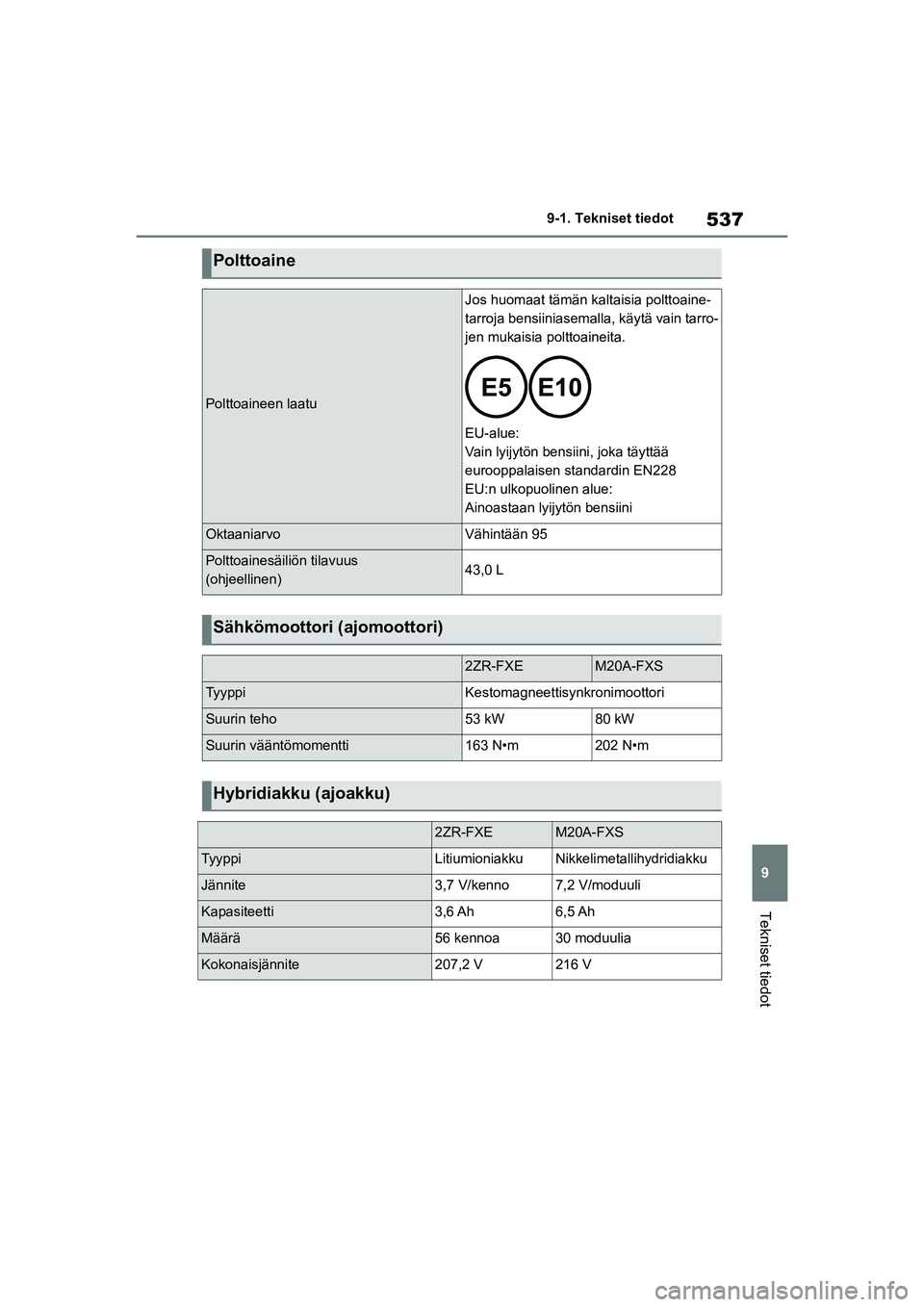

537
9
OM12P55FI 9-1. Tekniset tiedot
Tekniset tiedot
Polttoaine
Polttoaineen laatu
Jos huomaat tämän kaltaisia polttoaine-
tarroja bensiiniasemall
a, käytä vain tarro-
jen mukaisia polttoaineita.
EU-alue:
Vain lyijytön bensiini, joka täyttää
eurooppalaisen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini
OktaaniarvoVähintään 95
Polttoainesäiliön tilavuus
(ohjeellinen)43,0 L
Sähkömoottori (ajomoottori)
2ZR-FXEM20A-FXS
TyyppiKestomagneettisynkronimoottori
Suurin teho53 kW80 kW
Suurin vääntömomentti163 N•m202 N•m
Hybridiakku (ajoakku)
2ZR-FXEM20A-FXS
TyyppiLitiumioniakkuNikkelimetallihydridiakku
Jännite3,7 V/kenno7,2 V/moduuli
Kapasiteetti3,6 Ah 6,5 Ah
Määrä56 kennoa30 moduulia
Kokonaisjännite207,2 V216 V
OM12P55FI.book Page 537 Monday, February 8, 2021 9:10 AM

538
OM12P55FI9-1. Tekniset tiedot
nÖljytilavuus (Tyhjennys ja
täyttö [Ohjeellinen*])
*: Öljytilavuus on ohjearvo, jota käyte-
tään öljyä vaihdettaessa. Lämmitä
moottori ja sammu ta hybridijärjes-
telmä, odota vähintään 5 minuuttia ja
tarkasta öljyn ta so mittatikulta.
nMoottoriöljyn valinta
Autosi moottorissa on Toyota
Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine
Motor Oil -öljyn käyttämistä.
Muita vastaavan laatuisia öljyjä voi-
daan myös käyttää.
Öljyn laatu:
0W-16:
API-luokan SN "Resource-Conser-
ving"- tai SN PLUS "Resource-Con-
serving"-moniasteöljy
0W-20, 5W-30:
API-luokan SL "Energy-Conser-
ving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"-, SN
PLUS "Resource-Conserving"- tai
ILSAC-moniasteöljy 15W-40:
Suositeltava viskositeetti (SAE): Suositus
Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa
Autossasi käytetty SAE 0W-16
-moottoriöljy on hyvien kylmäkäyn-
nistysominaisuuksiensa ja polttoai-
netaloudellisuutens a vuoksi paras
valinta. Jos SAE 0W-16 -moottoriöl-
jyä ei ole saatavilla, voit myös käyt-
tää SAE 0W-20 -moottoriöljyä. Se
tulee kuitenki n vaihtaa SAE
0W-16-moottoriöljyksi seuraavan
öljynvaihdon yhteydessä.
Öljyn viskositeetti (0W-16 on tässä
selitetty esimerkkinä):
• Öljyn viskositeettiluokituksessa
0W-16, 0W tarkoittaa, että öljyllä
on hyvät kylmäkäynnistysominai-
suudet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat
öljyn kylmäkäynnistysominaisuu-
det.
• Luku 16 luokassa 0W-16 ilmai- see viskositeetin, kun öljyn läm-
pötila on korkea.
Viskositeetiltaan suurempi öljy
(jonka arvo on suurempi) saattaa
soveltua moottoriin paremmin,
jos autolla ajetaan suurilla
nopeuksilla tai er ittäin raskaan
kuormituksen olosuhteissa.
Voitelujärjestelmä
Suodattimen
kanssa
2ZR-FXE-moottori
4,2 L
M20A-FXS-moottori
4,3 L
Ilman
suodatinta3,9 L
