TOYOTA COROLLA HATCHBACK 2021 Instructieboekje (in Dutch)

5606-1. Gebruik van de airconditioning en de achterruitverwarming
COROLLA_TMUK_EE
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkomstig
de geselecteerde luchtcirculatiemodus.
: Indien aanwezig
■Afstellen van de stand en de mate
van opening van de uitstroomope-
ningen
Midden voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 Draai de knop om de uitstroomope-
ning te openen of te sluiten
Rechts voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Links voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening sluiten
3 De uitstroomopening openen
Overzicht en bediening
uitstroomopeningen
WAARSCHUWING
■Voorkomen van onjuiste werking van
de voorruitverwarming
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 560 Tuesday, August 25, 2020 1:58 PM

561
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
COROLLA_TMUK_EE
*: Indien aanwezig

Type A Schakelaar temperatuurregeling links
Schakelaar temperatuurregeling rechts
DUAL-schakelaar
Aircoschakelaar
Toets buitenluchtmodus
Toets recirculatiemodus
Toets luchtcirculatieregeling
Toets verhogen aanjagersnelheid
Toets verlagen aanjagersnelheid
Toets FAST/ECO
Toets achterruit- en buitenspiegelverwarming
Toets voorruitverwarming
Toets OFF
Schakelaar automatische modus

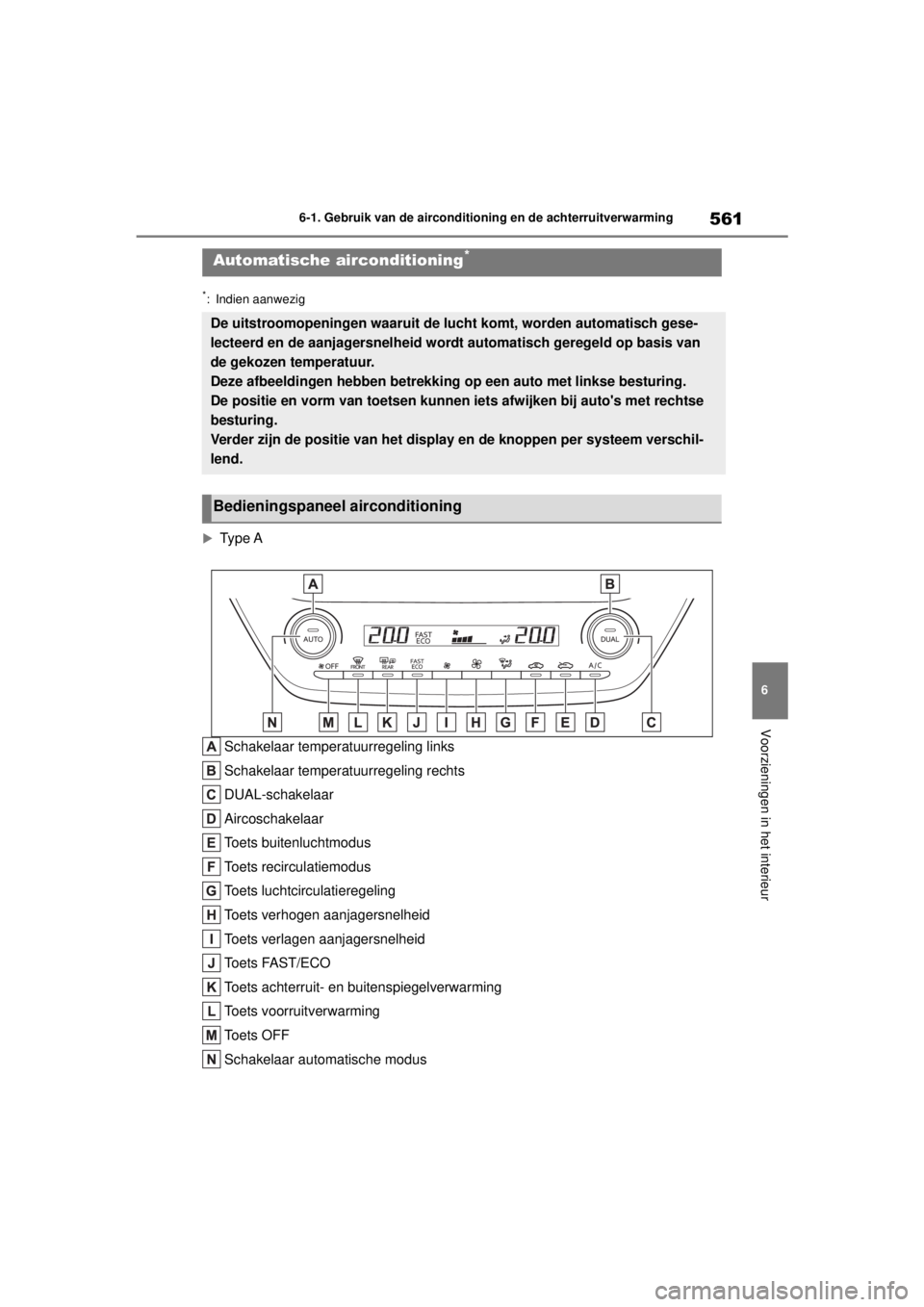

Automatische airconditioning*
De uitstroomopeningen waaruit de lucht komt, worden automatisch gese-
lecteerd en de aanjagersnelheid word t automatisch geregeld op basis van
de gekozen temperatuur.
Deze afbeeldingen hebben betrekking op een auto met linkse besturing.
De positie en vorm van toetsen kunnen iets afwijken bij auto's met rechtse
besturing.
Verder zijn de positie van het disp lay en de knoppen per systeem verschil-
lend.
Bedieningspaneel airconditioning
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 561 Tuesday, August 25, 2020 1:58 PM

5626-1. Gebruik van de airconditioning en de achterruitverwarming
COROLLA_TMUK_EE 
Type B
Schakelaar temperatuurregeling links
Schakelaar temperatuurregeling rechts
DUAL-schakelaar
Aircoschakelaar
Schakelaar S-FLOW-modus
Toets buitenlucht-/recirculatiemodus
Toets luchtcirculatieregeling
Toets verhogen aanjagersnelheid
Toets verlagen aanjagersnelheid
Toets FAST/ECO
Toets achterruit- en buitenspiegelverwarming
Toets voorruitverwarming
Toets OFF
Schakelaar automatische modus
■Wijzigen van de ingestelde tempe-
ratuur
Draai de draaiknop voor de tempera-
tuurregeling rechtsom (warm) of
linksom (koel) om de temperatuurinstel-
ling aan te passen.
Als de aircoschakelaa r niet is ingedrukt,
blaast het systeem lucht met de omgevings-
temperatuur of verwarmde lucht in het interi-
eur.
■Instellen van de aanjagersnelheid
Bedien de toets voor het verhogen van
de aanjagersnelheid om de aanjager-
snelheid te verhogen en de toets voor
het verlagen van de aanjagersnelheid
om de aanjagersnelheid te verlagen.
Druk op de schakelaar OFF om de aanjager
uit te schakelen.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 562 Tuesday, August 25, 2020 1:58 PM

563
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
COROLLA_TMUK_EE
■Wijzigen van de luchtcirculatie-
modus
Druk op de toets voor de luchtcirculatie-
regeling.
De luchtcirculatiemodus verandert telkens
wanneer de schakelaar wordt ingedrukt als
volgt:
1 Bovenlichaam
2 Bovenlichaam en voeten
3 Voeten
4 Voeten en voorruitontwaseming
■Schakelen tussen buitenluchtmo-
dus en recirculatiemodus
Type A
 Druk op de toets recirculatiemodus
om de recirculatiemodus in te scha-
kelen.
Het controlelampje op de toets recirculatie-
modus brandt.
Druk op de toets buitenluchtmodus
om de buitenluchtmodus in te scha-
kelen.
Het controlelampje op de toets buitenlucht-
modus brandt. 
Ty p e B
Druk op de toets buitenlucht-/recircula-
tiemodus.
Iedere keer dat de toets wordt bediend, wij-
zigt de modus tussen buitenluchtmodus en
recirculatiemodus.
Wanneer de recirculatiemodus is geselec-
teerd, brandt het controlelampje op de toets
buitenlucht-/recirculatiemodus.
■In-/uitschakelen van de koel- en
ontvochtigingsfunctie
Druk op de aircoschakelaar.
Wanneer de functie is ingeschakeld, brandt
het controlelampje op de aircoschakelaar.
■Ontwasemen van de voorruit
De ruitverwarming wordt gebruikt om
de voorruit en de zijruiten voor te ont-
wasemen.
Druk op de schakelaar voor de voorruit-
verwarming.
Zet, als de recirculat iemodus is ingescha-
keld, de toets voor de buitenlucht-/recircula-
tiemodus in de buitenluchtmodus. (Mogelijk
gaat dit automatisch.)
Verhoog de aanjagersnelheid en de tempe-
ratuur om de voorruit en zijruiten snel te ont-
wasemen.
Druk wanneer de voorruit is ontwasemd
nogmaals op de schakelaar voor de voorruit-
verwarming om terug te keren naar de
vorige modus.
Als de voorruitverwarming is ingeschakeld,
brandt het controlelampje op de schakelaar
voorruitontwaseming.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 563 Tuesday, August 25, 2020 1:58 PM

5646-1. Gebruik van de airconditioning en de achterruitverwarming
COROLLA_TMUK_EE
■Ontwasemen van de achterruit en
buitenspiegels
De achterruit- en buitenspiegelverwar-
ming worden gebruikt om de achterruit
te ontwasemen en om regendruppels,
dauw en ijs van de buitenspiegels te
verwijderen.
Druk op de toets voor de achterruit- en
buitenspiegelverwarming.
De achterruit- en bui tenspiegelverwarming
wordt na een tijdje automatisch uitgescha-
keld.
Als de toets achterruit- en buitenspiegelver-
warming is ingeschakeld, brandt het contro-
lelampje op de toets achterruit- en
buitenspiegelverwarming.
■Gebruik van de Climate Prefe-
rence (klimaatvoorkeur)
1 Druk op de schakelaar voor de
automatische modus.
2 Druk op de schakelaar FAST/ECO.
Elke keer als op de schakelaar
FAST/ECO wordt gedrukt, verandert de
instellingsmodus voor de aanjagersnel-
heid als volgt:
Normal (normaal) →ECO →FAST
(snel) →Normal (normaal)
Wanneer ECO wordt weergegeven op
het airconditioningscherm, wordt de air-
conditioning zo bediend dat er prioriteit
wordt gegeven aan een laag brandstof-
verbruik door de aanjagersnelheid te
verlagen, enz.
Wanneer FAST op het scherm wordt
weergegeven, neemt de aanjagersnel-
heid toe.
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto
hoog is, zullen de ruiten gemakkelijk
beslaan. Als u A/C inschakelt, wordt de
lucht die via de uitstroomopeningen
stroomt, ontvochtigd en wordt de voorruit
efficiënt ontwasemd.
●Als u A/C uitschakelt, zullen de ruiten
mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de
recirculatiemodus is ingeschakeld.
■Bij het rijden op stoffige wegen
Sluit alle ruiten. Als er na het sluiten van de
ruiten nog altijd stof wordt aangezogen, zet
dan de luchttoevoerregeling in de buiten-
luchtmodus en schakel de aanjager in.
■Buitenlucht-/recirculatiemodus
●Het wordt aangeraden om de recirculatie-
modus tijdelijk in te schakelen om te voor-
komen dat er vuile lucht wordt aangevoerd
en om de auto te helpen koelen wanneer
het buiten warm is.
●Mogelijk wordt de buitenluchtmodus/recir-
culatiemodus automat isch ingeschakeld
afhankelijk van de inges telde temperatuur
of de temperatuur in de auto.
■Werking van de airconditioning in de
ECO-rijmodus
●In de ECO-rijmodus wordt de airconditio-
ning als volgt bediend voor een laag
brandstofverbruik:
• Het motortoerental en de werking van de compressor worden geregeld om de ver-
warm-/koelcapaciteit te beperken
• Wanneer de automatische modus is geko- zen, wordt de aanjagersnelheid beperkt
●Doe het volgende om de prestaties van de
airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit ( →Blz. 491)
●Zelfs wanneer de rijmodus is ingesteld op
de ECO-modus, kan de ECO-modus van
de airconditioning wor den uitgeschakeld
door op de schakelaar FAST/ECO te druk-
ken. (→ Blz. 564)
■Wanneer de buitentemperatuur tot bijna
0°C daalt
De ontvochtigingsfuncti e werkt mogelijk niet,
zelfs niet wanneer de aircoschakelaar wordt
ingedrukt.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 564 Tuesday, August 25, 2020 1:58 PM

565
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
COROLLA_TMUK_EE
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenluchtmo-
dus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschillende
geuren van binnen en buiten de auto in het
airconditioningsysteem terechtkomen. Dit
kan tot gevolg hebben dat de lucht die uit
de uitstroomopeningen komt niet lekker
ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys- teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de aanjager direct nadat de airconditioning in
de automatische modus wordt ingescha-
keld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in voor
een betere luchtcirculatie in de auto, wat
helpt om geuren bij het starten van de auto
te verminderen.
■Interieurfilter
→ Blz. 630
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 719)
1 Druk op de schakelaar voor de
automatische modus.
2 Wijzig de ingestelde temperatuur.
3 Druk op de schakelaar OFF om de
procedure te beëindigen.
Als de instelling van de aanjagersnel-
heid of de luchtcirculatiemodi worden
bediend, dooft het controlelampje van
de automatische modus. De automati-
sche modus blijft echter ingeschakeld
voor de andere functies dan die worden
bediend.
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempera-
tuur en de omgevingscondities.
Direct na het indrukken van de schakelaar
voor de automatische modus kan de aanja-
ger even worden uitgeschakeld tot er vol-
doende warme of koude lucht voorhanden is.
Voorkomen van ijsvorming op de voor-
ruit en de ruitenwisserbladen.
Als de schakelaar voorruitverwarming is
ingeschakeld, brandt het controlelampje op
de schakelaar voorruitverwarming.
De voorruitverwarming wordt na een tijdje
automatisch uitgeschakeld.
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorruitont-
waseming niet in combinatie met koele
lucht bij zeer vochtig weer. Het verschil
tussen de buitentemperatuur en de tempe-
ratuur van de voorruit zorgt ervoor dat de
buitenkant van de voorruit beslaat, waar-
door het zicht wordt belemmerd.
■Als de buitenspiegelverwarming
ingeschakeld is
Raak het oppervlak van de buitenspiegels
niet aan, omdat dit heet kan worden en
brandwonden kan veroorzaken.
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de airconditioning niet langer inge-
schakeld dan noodzakelijk is als de motor
niet draait.
Gebruik van de automatische
modus
Voorruitverwarming
(indien aanwezig)
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 565 Tuesday, August 25, 2020 1:58 PM

5666-1. Gebruik van de airconditioning en de achterruitverwarming
COROLLA_TMUK_EE
Met de schakelaar kan worden inge-
steld of de lucht alleen naar de voor-
stoelen moet stromen of naar alle
stoelen. Wanneer de voorpassagiers-
stoel niet bezet is, stroomt er mogelijk
alleen lucht naar de bestuurdersstoel.
Onnodig gebruik van de airconditioning
wordt onderdrukt, wat zorgt voor een
lager brandstofverbruik.
Druk op de schakelaar S-FLOW-modus
om de luchtcirculatie in te stellen.
 Indicator brandt: luchtstroom alleen
naar de voorstoelen
 Indicator is uit: luchtstroom naar alle
stoelen.
■Regeling van de luchtcirculatie
Zelfs wanneer de functie handmatig wordt
ingesteld om de luchtstroom alleen naar de
voorstoelen te leiden, wordt mogelijk automa-
tisch lucht naar alle stoelen geleid wanneer
een achterstoel bezet is.
Voer een van de volgende procedures
uit om de DUAL-modus in te schakelen:
 Druk op de DUAL-schakelaar.
 Wijzig de ingestelde temperatuur
aan voorpassagierszijde.
Als de DUAL-modus is ingeschakeld, gaat
het controlelampje op de DUAL-schakelaar
branden.
Wanneer u op de DUAL-schakelaar drukt
terwijl de DUAL-modus is ingeschakeld,
wordt de DUAL-modus uitgeschakeld en
wordt de temperatuurinstelling voor de voor-
passagierszijde gekoppeld aan de bestuur-
derszijde.
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkomstig
de geselecteerde luchtcirculatiemodus.
: Indien aanwezig
WAARSCHUWING
■Voorkomen van brandwonden
Raak het onderste deel van de voorruit en
de gedeeltes bij de voorstijlen niet aan
wanneer de voorruitverwarming is inge-
schakeld.
Gebruik van de
geconcentreerde
luchtcirculatiemodus
voorstoel (S-FLOW-modus)
(indien aanwezig)
Afzonderlijk instellen van de
temperatuur voor de bestuur-
der en voor de voorpassagier
Overzicht en bediening
uitstroomopeningen
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 566 Tuesday, August 25, 2020 1:58 PM

567
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
COROLLA_TMUK_EE
■Afstellen van de stand en de mate
van opening van de uitstroomope-
ningen
Midden voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 Draai de knop om de uitstroomope-
ning te openen of te sluiten
Rechts voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Links voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening sluiten
3 De uitstroomopening openen
Midden achter (indien aanwezig)
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 Draai de knop om de uitstroomope-
ning te openen of te sluiten
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 567 Tuesday, August 25, 2020 1:58 PM

5686-1. Gebruik van de airconditioning en de achterruitverwarming
COROLLA_TMUK_EE
*: Indien aanwezig
WAARSCHUWING
■Voorkomen van onjuiste werking van
de voorruitverwarming
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
Stuurwielverwarming*/
stoelverwar ming*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
WAARSCHUWING
■Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact komt
met het stuurwiel of de stoelen wanneer
de stuurwiel- of stoelverwarming is inge-
schakeld:
●Baby's, kleine kinderen, oudere perso-
nen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben gedron-
ken of personen die rustgevende medi-
cijnen (slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
OPMERKING
■Voorkomen van schade aan de stoel-
verwarming
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en leg
geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
■Voorkomen van ontlading van de
accu
Gebruik de functies niet wanneer de motor
uitgeschakeld is.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 568 Tuesday, August 25, 2020 1:58 PM

569
6
6-1. Gebruik van de airconditioning en de achterruitverwarming
Voorzieningen in het interieur
COROLLA_TMUK_EE
■Stuurwielverwarming
Schakelt de stuurwielverwarming in/uit
Wanneer de stuurwielverwarming is inge-
schakeld, gaat het controlelampje op de
schakelaar stuurwielverwarming branden.
■Stoelverwarming
Vo o r
Schakelt de stoelverwarming in/uit
1 Hoge temperatuur
2 Lage temperatuur
Wanneer de stoelverwarming is ingescha-
keld, brandt het controlelampje op de stoel-
verwarmingsschakelaar.
Zet de schakelaar in de neutrale stand wan-
neer de stoelverwarming niet wordt gebruikt.
Het controlelampje dooft. 
Achter
Schakelt de stoelverwarming in/uit
Wanneer de stoelverwarming is ingescha-
keld, brandt het controlelampje op de stoel-
verwarmingsschakelaar.
■De stuurwielverwarming en stoelver-
warming kunnen worden gebruikt wan-
neer
Het contact staat AAN.
Bedieningsinstructies
WAARSCHUWING
■Voorkomen van oververhitting en
lichte brandwonden
Neem de volgende voorzorgsmaatregelen
in acht bij het gebruik van de stoelverwar-
ming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet langer
dan noodzakelijk is.
COROLLA(TMUK)_OM_Europe_OM12P46E.book Page 569 Tuesday, August 25, 2020 1:58 PM
