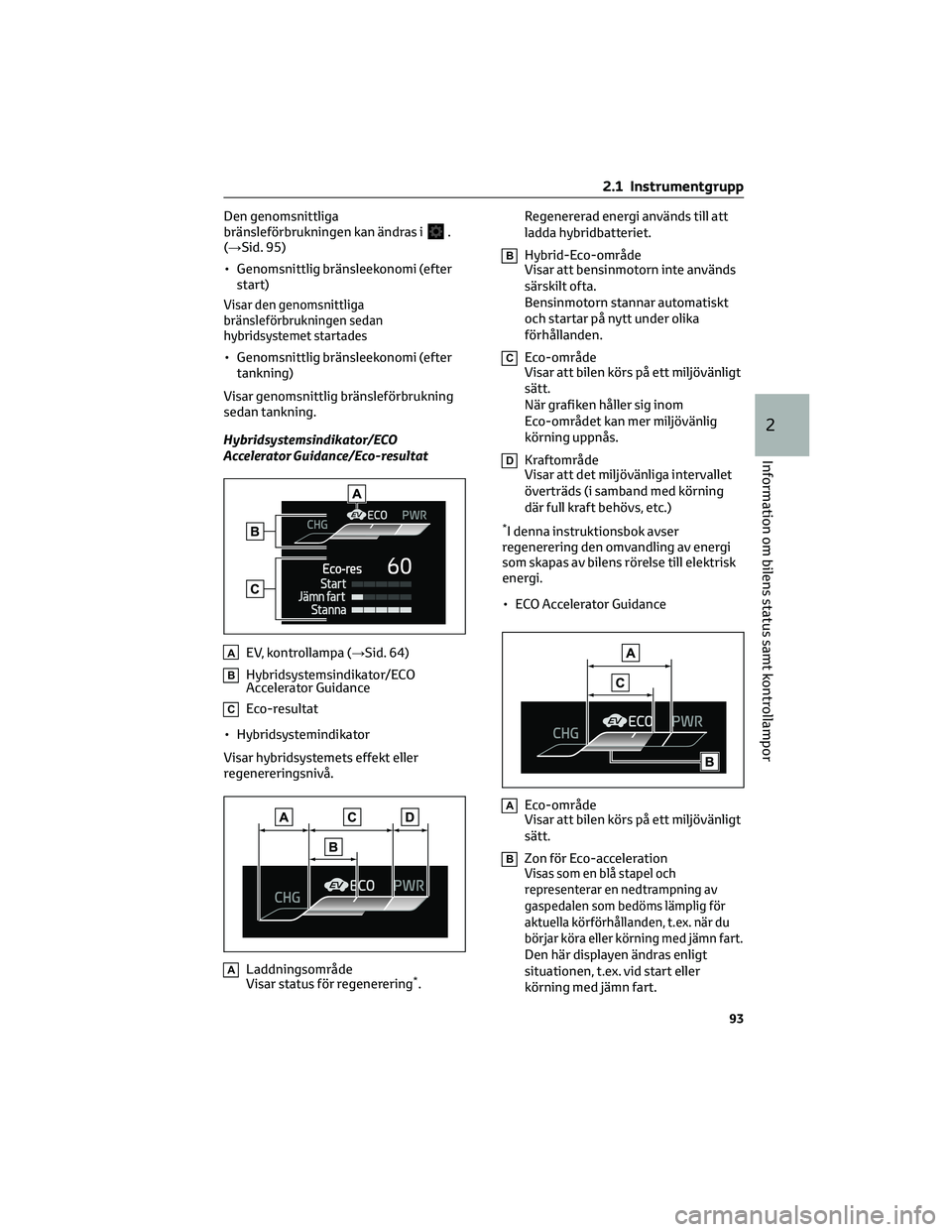

Den genomsnittliga
bränsleförbrukningen kan ändras i.
(→Sid. 95)
• Genomsnittlig bränsleekonomi (efter
start)
Visar den genomsnittliga
bränsleförbrukningen sedan
hybridsystemet startades
• Genomsnittlig bränsleekonomi (efter
tankning)
Visar genomsnittlig bränsleförbrukning
sedan tankning.
Hybridsystemsindikator/ECO
Accelerator Guidance/Eco-resultat
AEV, kontrollampa (→Sid. 64)
BHybridsystemsindikator/ECO
Accelerator Guidance
CEco-resultat
• Hybridsystemindikator
Visar hybridsystemets effekt eller
regenereringsnivå.
ALaddningsområde
Visar status för regenerering*.Regenererad energi används till att
ladda hybridbatteriet.
BHybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stannar automatiskt
och startar på nytt under olika
förhållanden.
CEco-område
Visar att bilen körs på ett miljövänligt
sätt.
När grafiken håller sig inom
Eco-området kan mer miljövänlig
körning uppnås.
DKraftområde
Visar att det miljövänliga intervallet
överträds (i samband med körning
där full kraft behövs, etc.)
*I denna instruktionsbok avser
regenerering den omvandling av energi
som skapas av bilens rörelse till elektrisk
energi.
• ECO Accelerator Guidance
AEco-område
Visar att bilen körs på ett miljövänligt
sätt.
BZon för Eco-accelerationVisas som en blå stapel och
representerar en nedtrampning av
gaspedalen som bedöms lämplig för
aktuella körförhållanden, t.ex. när du
börjar köra eller körning med jämn fart.
Den här displayen ändras enligt
situationen, t.ex. vid start eller
körning med jämn fart.
2.1 Instrumentgrupp
93
2
Information om bilens status samt kontrollampor

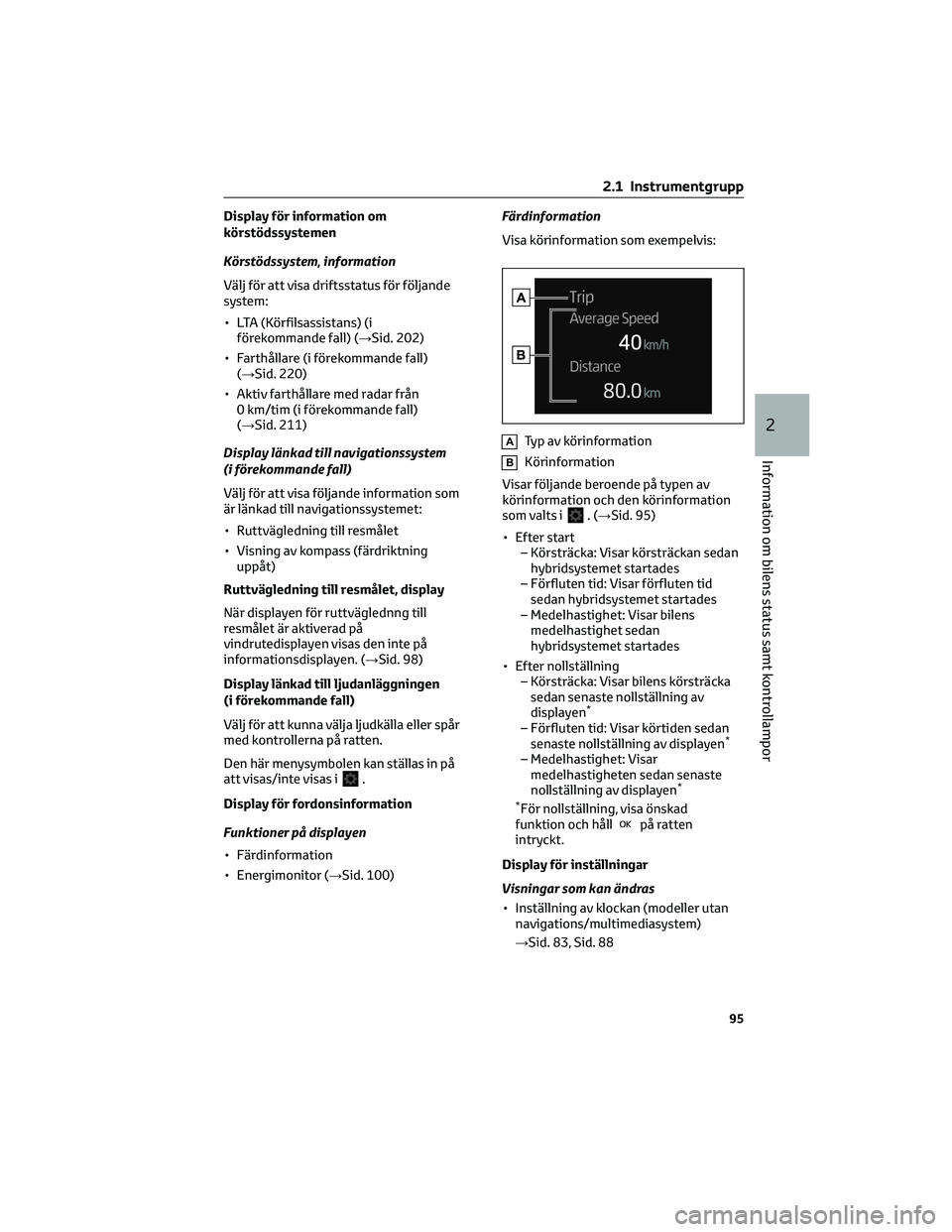

Display för information om
körstödssystemen
Körstödssystem, information
Välj för att visa driftsstatus för följande
system:
• LTA (Körfilsassistans) (i
förekommande fall) (→Sid. 202)
• Farthållare (i förekommande fall)
(→Sid. 220)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 211)
Display länkad till navigationssystem
(i förekommande fall)
Välj för att visa följande information som
är länkad till navigationssystemet:
• Ruttvägledning till resmålet
• Visning av kompass (färdriktning
uppåt)
Ruttvägledning till resmålet, display
När displayen för ruttväglednng till
resmålet är aktiverad på
vindrutedisplayen visas den inte på
informationsdisplayen. (→Sid. 98)
Display länkad till ljudanläggningen
(i förekommande fall)
Välj för att kunna välja ljudkälla eller spår
med kontrollerna på ratten.
Den här menysymbolen kan ställas in på
att visas/inte visas i
.
Display för fordonsinformation
Funktioner på displayen
• Färdinformation
• Energimonitor (→Sid. 100)Färdinformation
Visa körinformation som exempelvis:
ATyp av körinformation
BKörinformation
Visar följande beroende på typen av
körinformation och den körinformation
som valts i
.(→Sid. 95)
• Efter start
– Körsträcka: Visar körsträckan sedan
hybridsystemet startades
– Förfluten tid: Visar förfluten tid
sedan hybridsystemet startades
– Medelhastighet: Visar bilens
medelhastighet sedan
hybridsystemet startades
• Efter nollställning
– Körsträcka: Visar bilens körsträcka
sedan senaste nollställning av
displayen
*
– Förfluten tid: Visar körtiden sedan
senaste nollställning av displayen*
– Medelhastighet: Visar
medelhastigheten sedan senaste
nollställning av displayen
*
*
För nollställning, visa önskad
funktion och hållpå ratten
intryckt.
Display för inställningar
Visningar som kan ändras
• Inställning av klockan (modeller utan
navigations/multimediasystem)
→Sid. 83, Sid. 88
2.1 Instrumentgrupp
95
2
Information om bilens status samt kontrollampor

• Språk
Välj för att ändra språket på displayen.
• Enheter
Välj för att ändra måttenheter på
displayen.
• Hastighetsmätare (7-tumsdisplay)
Välj för att ställa in hastighetsmätaren
på visning analogt/digitalt/digital+.
• EV-kontrollampa
Välj för att aktivera/inaktivera
EV-kontrollampan.
•
Välj för att ändra det visade innehållet
i följande:
– Hybridsystemindikator
Välj för att visa/inte visa Eco
Accelerator Guidance. (→Sid. 93)
– Bränsleförbrukning, display
Välj för att ändra visningen av
genomsnittlig bränsleförbrukning
mellan efter start/efter
nollställning. (→Sid. 92)
•
(i förekommande fall)
Välj för att visa/inte visa displayen
som är länkad till ljudsystemet.
•
Välj för att ändra det visade innehållet
i följande:
– Information på displayen
Välj för att visa/inte visa Eco
Accelerator Guidance. (→Sid. 100)
– Typ av körinformation
Välj för att ändra displayen för typ
av körinformation mellan efter
start/efter omstart.
– Körinformation
Visa för att ställa in de första och
andra funktionerna på
körinformationsdisplayen på något
av följande: genomsnittlig
körhastighet/körsträcka/förfluten
tid.
• Resultat för aktuell körning, display
Välj för att ändra informationen som
visas om den aktuella körningen mätt
från när hybridsystemet startades
tills den avslutades mellankörinformation/eco-resultat.
(Informationen visas tillfälligt när
hybridsystemets stoppats.)
• Popup-display
Välj för att aktivera/inaktivera
popup-meddelanden för respektive
relevant system.
• Informationsdisplayen avstängd (när
den analoga/digitala
hastighetsmätaren visas)
Välj för att stänga av
informationsdisplayen.
Slå på informationsdisplayen igen
genom att trycka på någon av följande
knappar på ratten
/////.
• Analog klocka (när hastighetsmätaren
digital+ visas) (i förekommande fall)
Visa analog klocka.
Slå på informationsdisplayen igen
genom att trycka på någon av följande
knappar på ratten
/////.
• Standardinställning
Välj för att återställa inställningarna
för rattkontrollerna till
standardinställning.
Bilens funktioner och inställningar som
kan ändras
→Sid. 472
Avbrott för inställningsdisplay
• Vissa inställningar kan inte ändras
under körning. Parkera bilen på en
säker plats när inställningarna ändras.
• Om ett varningsmeddelande visas
avbryts displayen för inställningar.
VARNING!
Säkerhetsåtgärder vid inställning av
display
Eftersom hybridsystemet måste vara
igång medan inställningarna av
vindrutedisplayen utförs ska bilen vara
parkerad på en plats med tillräcklig
2.1 Instrumentgrupp
96

VARNING!(Fortsättning)
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
OBSERVERA
Under inställning av displayen
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i gång
medan displayen ställs in.

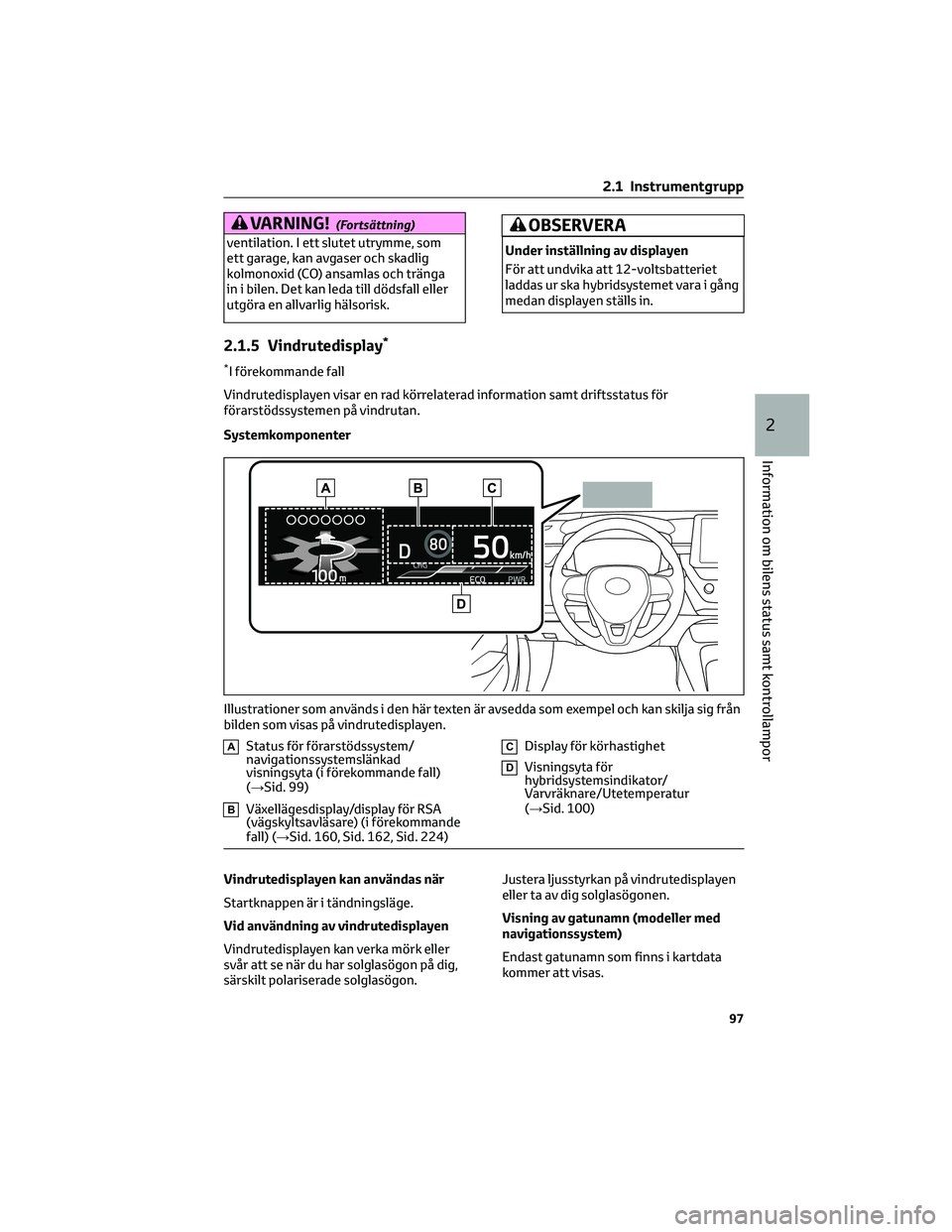

2.1.5 Vindrutedisplay*
*I förekommande fall
Vindrutedisplayen visar en rad körrelaterad information samt driftsstatus för
förarstödssystemen på vindrutan.
Systemkomponenter
AStatus för förarstödssystem/
navigationssystemslänkad
visningsyta (i förekommande fall)
(→Sid. 99)
BVäxellägesdisplay/display för RSA
(vägskyltsavläsare) (i förekommande
fall) (→Sid. 160, Sid. 162, Sid. 224)
CDisplay för körhastighet
DVisningsyta för
hybridsystemsindikator/
Varvräknare/Utetemperatur
(→Sid. 100)
Vindrutedisplayen kan användas när
Startknappen är i tändningsläge.
Vid användning av vindrutedisplayen
Vindrutedisplayen kan verka mörk eller
svår att se när du har solglasögon på dig,
särskilt polariserade solglasögon.Justera ljusstyrkan på vindrutedisplayen
eller ta av dig solglasögonen.
Visning av gatunamn (modeller med
navigationssystem)
Endast gatunamn som finns i kartdata
kommer att visas.
Illustrationer som används i den här texten är avsedda som exempel och kan skilja sig från
bilden som visas på vindrutedisplayen.
2.1 Instrumentgrupp
97
2
Information om bilens status samt kontrollampor

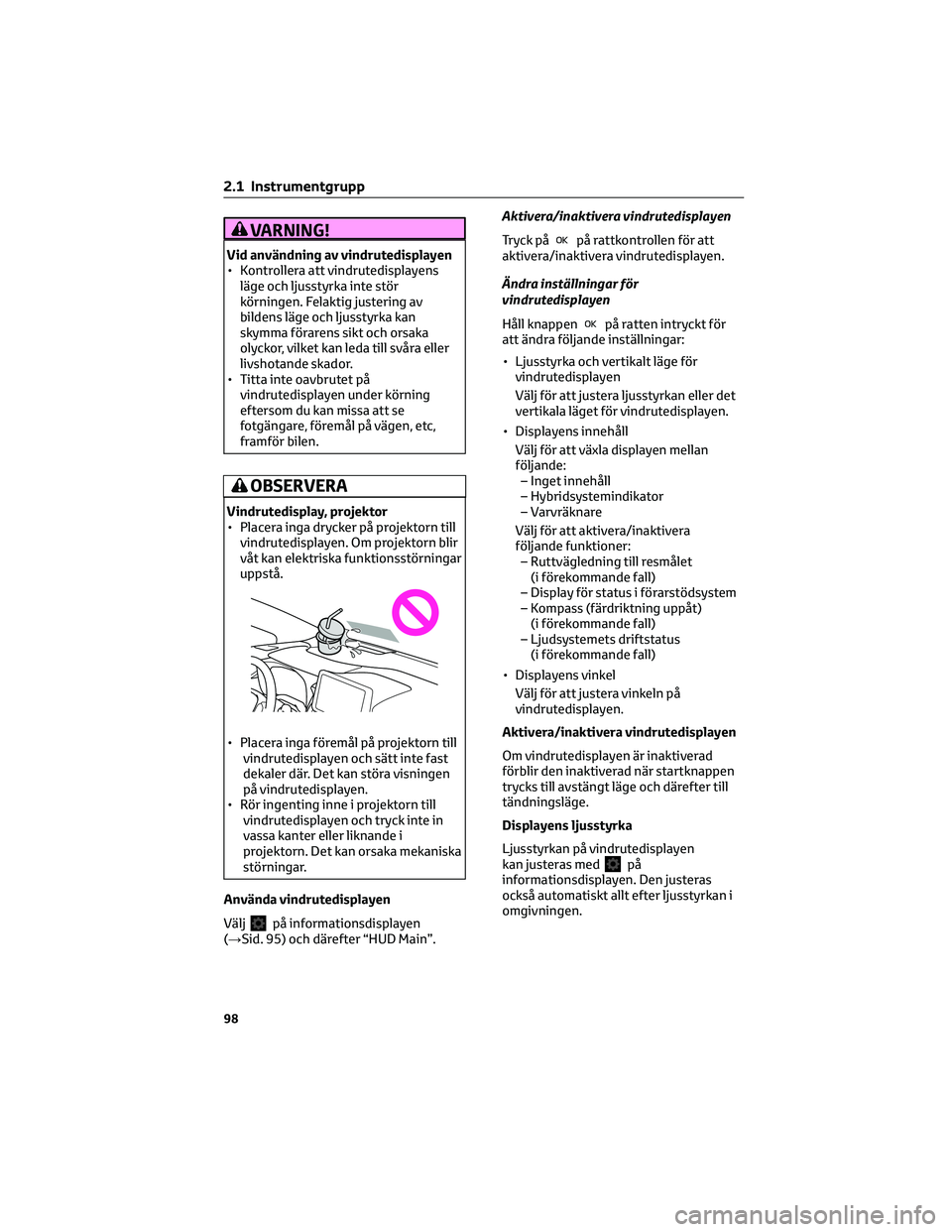

VARNING!
Vid användning av vindrutedisplayen
• Kontrollera att vindrutedisplayens
läge och ljusstyrka inte stör
körningen. Felaktig justering av
bildens läge och ljusstyrka kan
skymma förarens sikt och orsaka
olyckor, vilket kan leda till svåra eller
livshotande skador.
• Titta inte oavbrutet på
vindrutedisplayen under körning
eftersom du kan missa att se
fotgängare, föremål på vägen, etc,
framför bilen.
OBSERVERA
Vindrutedisplay, projektor
• Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
• Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där. Det kan störa visningen
på vindrutedisplayen.
• Rör ingenting inne i projektorn till
vindrutedisplayen och tryck inte in
vassa kanter eller liknande i
projektorn. Det kan orsaka mekaniska
störningar.
Använda vindrutedisplayen
Välj
på informationsdisplayen
(→Sid. 95) och därefter “HUD Main”.Aktivera/inaktivera vindrutedisplayen
Tryck på
på rattkontrollen för att
aktivera/inaktivera vindrutedisplayen.
Ändra inställningar för
vindrutedisplayen
Håll knappen
på ratten intryckt för
att ändra följande inställningar:
• Ljusstyrka och vertikalt läge för
vindrutedisplayen
Välj för att justera ljusstyrkan eller det
vertikala läget för vindrutedisplayen.
• Displayens innehåll
Välj för att växla displayen mellan
följande:
– Inget innehåll
– Hybridsystemindikator
– Varvräknare
Välj för att aktivera/inaktivera
följande funktioner:
– Ruttvägledning till resmålet
(i förekommande fall)
– Display för status i förarstödsystem
– Kompass (färdriktning uppåt)
(i förekommande fall)
– Ljudsystemets driftstatus
(i förekommande fall)
• Displayens vinkel
Välj för att justera vinkeln på
vindrutedisplayen.
Aktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen är inaktiverad
förblir den inaktiverad när startknappen
trycks till avstängt läge och därefter till
tändningsläge.
Displayens ljusstyrka
Ljusstyrkan på vindrutedisplayen
kan justeras med
på
informationsdisplayen. Den justeras
också automatiskt allt efter ljusstyrkan i
omgivningen.
2.1 Instrumentgrupp
98

VARNING!
Försiktighet vid ändring av
inställningar för vindrutedisplayen
Eftersom hybridsystemet måste vara
igång medan inställningarna av
vindrutedisplayen utförs ska bilen vara
parkerad på en plats med tillräcklig
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara igång
medan du utför inställningarna för
vindrutedisplayen.
Visningsyta för status för
förarstödssystem/visningsyta länkad
till navigationssystem (i förekommande
fall)
Status för förarstödssystem, display
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 211)
• LTA (Körfilsassistans) (i
förekommande fall) (→Sid. 202)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
För ytterligare uppgifter, se
beskrivningen av respektive system.Visningsyta länkad till
navigationssystem (i förekommande
fall)
Visar följande funktioner som är länkade
till navigationssystemet:
• Gatunamn
• Ruttvägledning till resmålet
• Kompass (färdriktning uppåt)
Popup-display
Popup-meddelanden för följande system
visas vid behov:
Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem)
(i förekommande fall) (→Sid. 195)
• Toyotas parkeringssensor (i
förekommande fall) (→Sid. 244)
• PKSB (Intelligent autobroms) (i
förekommande fall) (→Sid. 257)
• Bromsprioriteringssystem
(→Sid. 144)
• Kör/start-kontroll (→Sid. 145)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
Symbol
Visas när ett varningsmeddelande visas
på informationsdisplayen. (→Sid. 420)
Varningsmeddelande
Somliga varningsmeddelanden visas vid
behov, beroende på vissa förhållanden.
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
2.1 Instrumentgrupp
99
2
Information om bilens status samt kontrollampor

Ljudsystemets driftstatus
(i förekommande fall)
Visas när en fjärrkontrollknapp på ratten
används.
Handsfree-systemets status
(i förekommande fall)
Visas när handsfree-systemet används.
När ett snabbmeddelande visas
När ett snabbmeddelande visas så visas
eventuellt inte den aktuella displayen.
I det här fallet återkommer displayen när
snabbmeddelandet försvinner.
Hybridsystemsindikator/Varvräknare/
Utetemperatur
Hybridsystemindikator
ALaddningsområde
BHybrid-Eco-område
CEco-område
DKraftområde
Innehållet som visas är samma som
det som visas på
informationsdisplayen
(Hybridsystemsindikator). För
information, se Sid. 93
Varvräknare
Visar motorns varvtal i varv per minut.Display för yttertemperaturen
Visas när startknappen vrids till ON eller
när kontrollampan för låg utetemperatur
blinkar.
Utetemperatur, display
• När utetemperaturen är cirka 3 °C eller
lägre blinkar kontrollampan för låg
utetemperatur i cirka 10 sekunder och
visningen av utetemperaturen stängs
av. I det här fallet visas displayen igen
när utetemperaturen stiger till cirka
5 °C eller högre.
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla, eller vid körning
i låg hastighet (under 25 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
2.1.6 Energimonitor/
Förbrukningsskärm*
*I förekommande fall
Du kan övervaka hybridsystemets status
på informationsdisplayen och
ljudsystemsskärmen.
På vissa modeller kan energimonitorn och
bränsleförbrukningsskärmen visas på
informationsdisplayens startskärm och
ljudsystemets skärm.
2.1 Instrumentgrupp
100

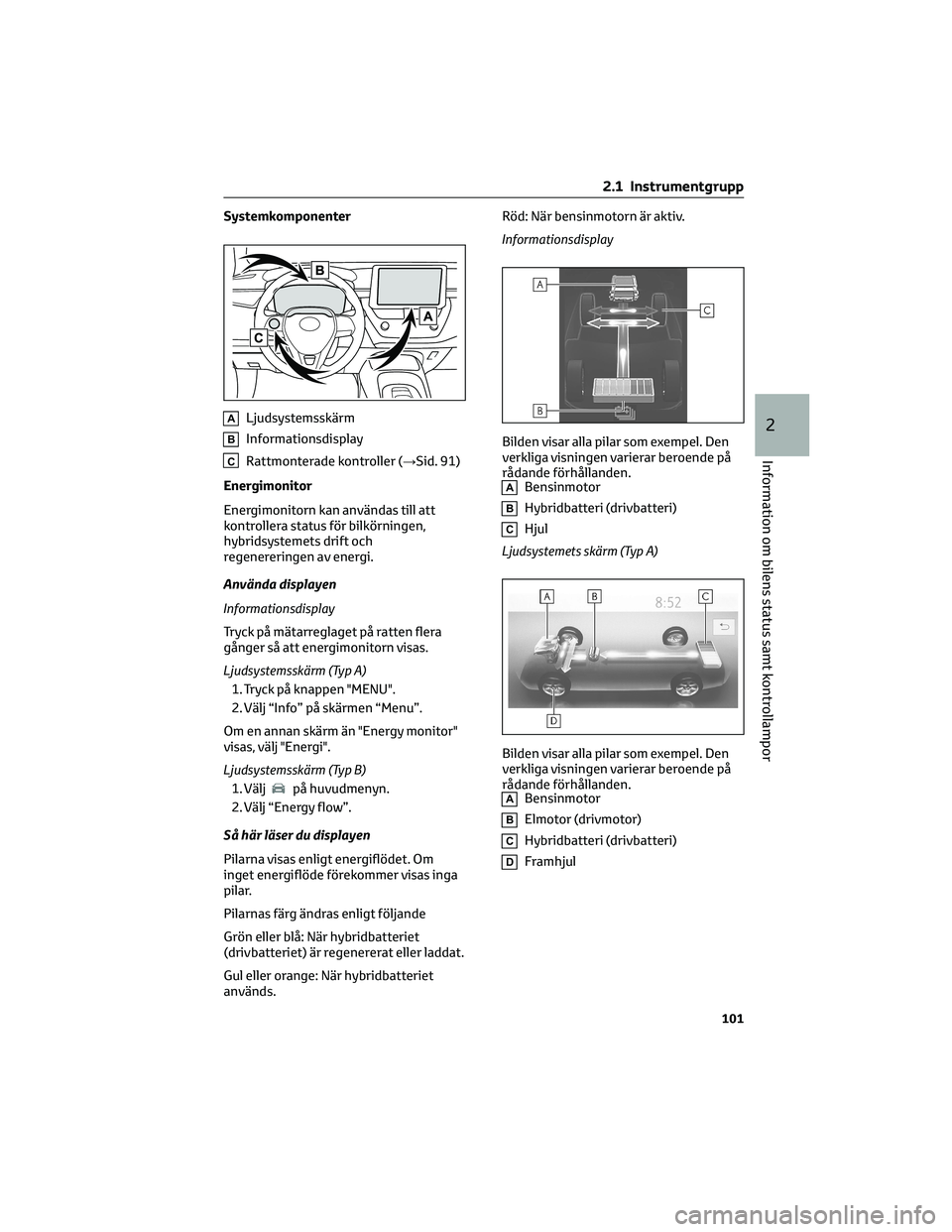

Systemkomponenter
ALjudsystemsskärm
BInformationsdisplay
CRattmonterade kontroller (→Sid. 91)
Energimonitor
Energimonitorn kan användas till att
kontrollera status för bilkörningen,
hybridsystemets drift och
regenereringen av energi.
Använda displayen
Informationsdisplay
Tryck på mätarreglaget på ratten flera
gånger så att energimonitorn visas.
Ljudsystemsskärm (Typ A)
1. Tryck på knappen "MENU".
2. Välj “Info” på skärmen “Menu”.
Om en annan skärm än "Energy monitor"
visas, välj "Energi".
Ljudsystemsskärm (Typ B)
1. Välj
på huvudmenyn.
2. Välj “Energy flow”.
Så här läser du displayen
Pilarna visas enligt energiflödet. Om
inget energiflöde förekommer visas inga
pilar.
Pilarnas färg ändras enligt följande
Grön eller blå: När hybridbatteriet
(drivbatteriet) är regenererat eller laddat.
Gul eller orange: När hybridbatteriet
används.Röd: När bensinmotorn är aktiv.
Informationsdisplay
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BHybridbatteri (drivbatteri)
CHjul
Ljudsystemets skärm (Typ A)
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BElmotor (drivmotor)
CHybridbatteri (drivbatteri)
DFramhjul
2.1 Instrumentgrupp
101
2
Information om bilens status samt kontrollampor

Ljudsystemsskärm (Typ B)
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BElmotor (drivmotor)
CHybridbatteri (drivbatteri)
DFramhjul
Ljudsystemsskärm (“Hem”-skärm)
Bilden visar alla pilar som exempel. Den
verkliga visningen varierar beroende på
rådande förhållanden.
ABensinmotor
BHybridbatteri (drivbatteri)
CHjulHybridbatteriets laddningsstatus
Ljudsystemsskärm
Bilderna utgör exempel och kan variera
något utifrån verkliga förhållanden.
ALåg
BHög
Informationsdisplay
Bilderna utgör exempel och kan variera
något utifrån verkliga förhållanden.
ALåg
BHög
Återstående laddning för varning i
hybridbatteriet
• Summertonen hörs stötvis när
hybridbatteriet inte laddas medan
växelspaken är i N, eller laddningen
sjunker under en viss nivå. Om
återstående laddning får sjunka ännu
mer hörs summertonen oavbrutet.
2.1 Instrumentgrupp
102

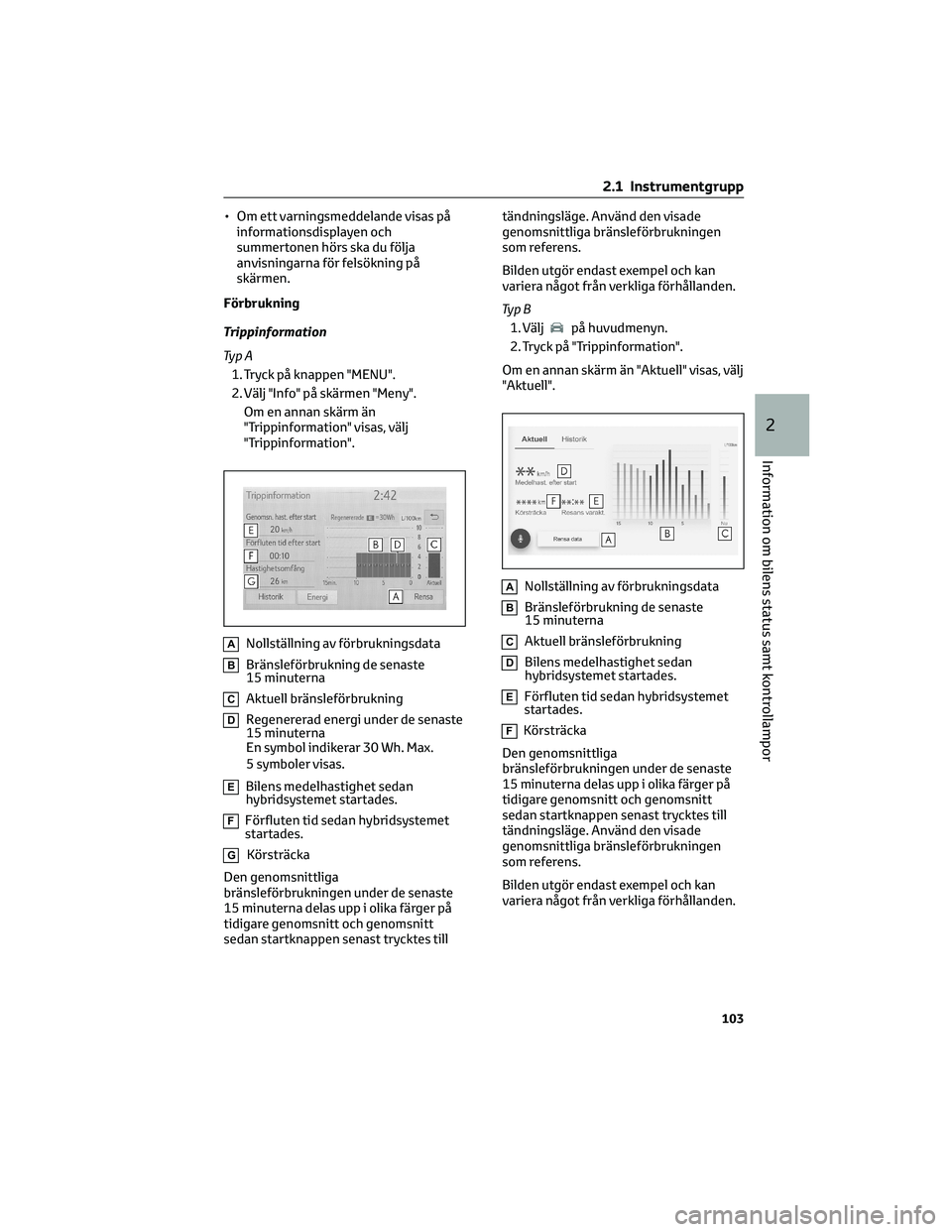

• Om ett varningsmeddelande visas på
informationsdisplayen och
summertonen hörs ska du följa
anvisningarna för felsökning på
skärmen.
Förbrukning
Trippinformation
Ty p A
1. Tryck på knappen "MENU".
2. Välj "Info" på skärmen "Meny".
Om en annan skärm än
"Trippinformation" visas, välj
"Trippinformation".
ANollställning av förbrukningsdata
BBränsleförbrukning de senaste
15 minuterna
CAktuell bränsleförbrukning
DRegenererad energi under de senaste
15 minuterna
En symbol indikerar 30 Wh. Max.
5 symboler visas.
EBilens medelhastighet sedan
hybridsystemet startades.
FFörfluten tid sedan hybridsystemet
startades.
GKörsträcka
Den genomsnittliga
bränsleförbrukningen under de senaste
15 minuterna delas upp i olika färger på
tidigare genomsnitt och genomsnitt
sedan startknappen senast trycktes tilltändningsläge. Använd den visade
genomsnittliga bränsleförbrukningen
som referens.
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.
Ty p B
1. Välj
på huvudmenyn.
2. Tryck på "Trippinformation".
Om en annan skärm än "Aktuell" visas, välj
"Aktuell".
ANollställning av förbrukningsdata
BBränsleförbrukning de senaste
15 minuterna
CAktuell bränsleförbrukning
DBilens medelhastighet sedan
hybridsystemet startades.
EFörfluten tid sedan hybridsystemet
startades.
FKörsträcka
Den genomsnittliga
bränsleförbrukningen under de senaste
15 minuterna delas upp i olika färger på
tidigare genomsnitt och genomsnitt
sedan startknappen senast trycktes till
tändningsläge. Använd den visade
genomsnittliga bränsleförbrukningen
som referens.
Bilden utgör endast exempel och kan
variera något från verkliga förhållanden.
2.1 Instrumentgrupp
103
2
Information om bilens status samt kontrollampor
