TOYOTA COROLLA HATCHBACK 2022 Instructieboekje (in Dutch)

319
4 4-5. Gebruik van de ondersteunende systemen
Rijden
Als de Parking Support Brake bepaalt dat er een risico op een aanrijding met een
gesignaleerd object of een voetganger bestaat, wordt het motorvermogen verminderd
om een toename van de rijsnelheid te beperken. (Begrenzingsregeling motorvermo-
gen: zie afbeelding 2.)
Bovendien treedt wanneer u het gaspedaal ingetrapt blijft houden automatisch het
remsysteem in werking om de rijsnelheid te verlagen. (Remregeling: zie afbeelding 3.)
Afbeelding 1: Wanneer de PKSB (Parking Support Brake) wordt uitgeschakeld
Motorvermogen
Remkracht
Tijd
Overzicht systeem
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 319 Wednesday, October 20, 2021 10:58 AM

3204-5. Gebruik van de ondersteunende systemen
Afbeelding 2: Wanneer de begrenzingsregeling voor het motorvermogen in
werking is
Motorvermogen
Remkracht
Tijd
Begrenzingsregeling motorvermogen treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Motorvermogen gereduceerd
Voorbeeld: multi-informatiedisplay: “Brake!” (Remmen!)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 320 Wednesday, October 20, 2021 10:58 AM

321
4 4-5. Gebruik van de ondersteunende systemen
Rijden
Afbeelding 3: Wanneer de remregeling in werking is
Motorvermogen
Remkracht
Tijd
Begrenzingsregeling motorvermogen treedt in werking
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
groot is
Motorvermogen gereduceerd
Systeem bepaalt dat de kans op een aanrijding met een gesignaleerd object
zeer groot is
Remregeling treedt in werking
Kracht remregeling vergroot
Voorbeeld: multi-informatiedisplay: “Brake!” (Remmen!)
Voorbeeld: multi-informatiedisplay: “Switch to Brake” (Trap het rempedaal in)
■Als de Parking Support Brake in wer-
king is getreden
Als de auto is stilgezet door de werking van de
Parking Support Brake, wordt de Parking Sup-
port Brake uitgeschakeld en gaat het controle-
lampje PKSB OFF branden. Als de Parking
Support Brake onnodig in werking treedt, kan
de remregeling worden geannuleerd door het
rempedaal in te trappen of door ongeveer 2
seconden te wachten totdat deze automatisch
wordt geannuleerd. Vervolgens kunt u verder
rijden door het gaspedaal in te trappen.
■Opnieuw inschakelen van de Parking
Support Brake
Wanneer de Parking Support Brake is uitge-
schakeld door de werking ervan, kunt u zelf
het systeem weer inschakelen (Blz. 317) of
het contact UIT en vervolgens weer AAN zet-
ten. Het systeem wordt automatisch weer
ingeschakeld als het obstakel zich niet langer
in de rijrichting van de auto bevindt of als de
auto van rijrichting verandert (bijvoorbeeld
achteruit in plaats van vooruit of andersom).
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 321 Wednesday, October 20, 2021 10:58 AM

3224-5. Gebruik van de ondersteunende systemen
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF knippert
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) en “Parking Assist
Unavailable Clean Parking Assist Sen-
sor” (Parking Assist niet beschikbaar,
reinig Parking Assist-sensor) op het
multi-informatiedisplay worden weerge-
geven en het controlelampje PKSB OFF
knippert
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het
systeem weer normaal werkt. Als deze
melding na het schoonmaken van de sen-
sor nog steeds wordt weergegeven of
wordt weergegeven ondanks dat de sen-
sor schoon is, laat uw auto dan controleren
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●Mogelijk is een van de sensoren bevroren.
Zodra het ijs smelt, zal het systeem weer
normaal werken.
●Er kan continu water over de sensor stro-
men, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer nor-
maal is, zal het systeem weer normaal
werken.
■Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 322 Wednesday, October 20, 2021 10:58 AM

323
4 4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting
van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Parking Suppor t Brake-functie (voor stilstaande objecten)*
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rij-
richting van de auto en het systeem oordeelt dat zich een aanrijding voor
kan doen doordat de auto plotseling naar voren beweegt doordat het gaspe-
daal per ongeluk wordt ingetrapt, wanneer de auto de verkeerde kant op rijdt
doordat de verkeerde schakelstand wordt geselecteerd of tijdens het parke-
ren of het rijden met een lage snelheid, werkt het systeem om de gevolgen
van een aanrijding met het gesignaleerde stilstaande object zo veel mogelijk
te beperken.
Voorbeelden van het in werking treden van de functie
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 323 Wednesday, October 20, 2021 10:58 AM

3244-5. Gebruik van de ondersteunende systemen
■Wanneer het gaspedaal diep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde scha-
kelstand is geselecteerd
Blz. 301
Soorten sensoren
WAARSCHUWING
■Ervoor zorgen dat het systeem goed
werkt
Blz. 303
■Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
Blz. 321
■Opmerkingen bij het wassen van de
auto
Blz. 303
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 324 Wednesday, October 20, 2021 10:58 AM

325
4 4-5. Gebruik van de ondersteunende systemen
Rijden
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor stil-
staande objecten)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert (Blz. 85, 87) en
aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeling motorvermogen
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is ongeveer 15 km/h of
lager.
• Er bevindt zich een stilstaand object in de
rijrichting van de auto, op een afstand van
ongeveer 2 tot 4 m.
• De Parking Support Brake stelt vast dat er
harder dan normaal moet worden geremd
om een aanrijding te voorkomen.
●Remregeling
• De begrenzingsregeling motorvermogen is
in werking
• De Parking Support Brake stelt vast dat er
onmiddellijk moet worden geremd om een
aanrijding te voorkomen.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor stilstaande objecten)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeling motorvermogen• De Parking Support Brake is uitgeschakeld.• Het systeem stelt vast dat de aanrijding
voorkomen kan worden met normaal rem-
men.
• Het statische object bevindt zich niet lan-
ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
●Remregeling• De Parking Support Brake is uitgeschakeld.• Er zijn ongeveer 2 seconden verstreken
nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de
auto tot stilstand is gebracht door de rem-
regeling.
• Het statische object bevindt zich niet lan-
ger op een afstand van ongeveer 2 tot 4 m
van de auto in de rijrichting van de auto.
■Detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten)
Het detectiebereik van de Parking Support
Brake-functie (voor stilstaande objecten) ver-
schilt van dat van de Toyota Parking Assist-
sensor. (Blz. 306) Daardoor wordt de Par-
king Support Brake-functie (voor stilstaande
objecten) mogelijk niet geactiveerd, ook al
signaleert de Toyota Parking Assist-sensor
een obstakel en wordt er een waarschuwing
gegeven.
■Situaties waarin het systeem mogelijk
niet goed werkt
Blz. 305
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Blz. 305
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 325 Wednesday, October 20, 2021 10:58 AM

3264-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
Blz. 298
■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert (Blz. 85, 87) en
aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeling motorvermogen
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is ongeveer 15 km/h of
lager.
• Voertuigen die de auto van rechts of links
achter naderen met een snelheid van
ongeveer 8 km/h of meer.
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links achter
nadert en het systeem bepaalt dat de kans op een aanrijding groot is, acti-
veert deze functie de remmen om de kans op een aanrijding met de nade-
rende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
Soorten sensoren
WAARSCHUWING
■Ervoor zorgen dat het systeem goed
werkt
Blz. 298
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 326 Wednesday, October 20, 2021 10:58 AM

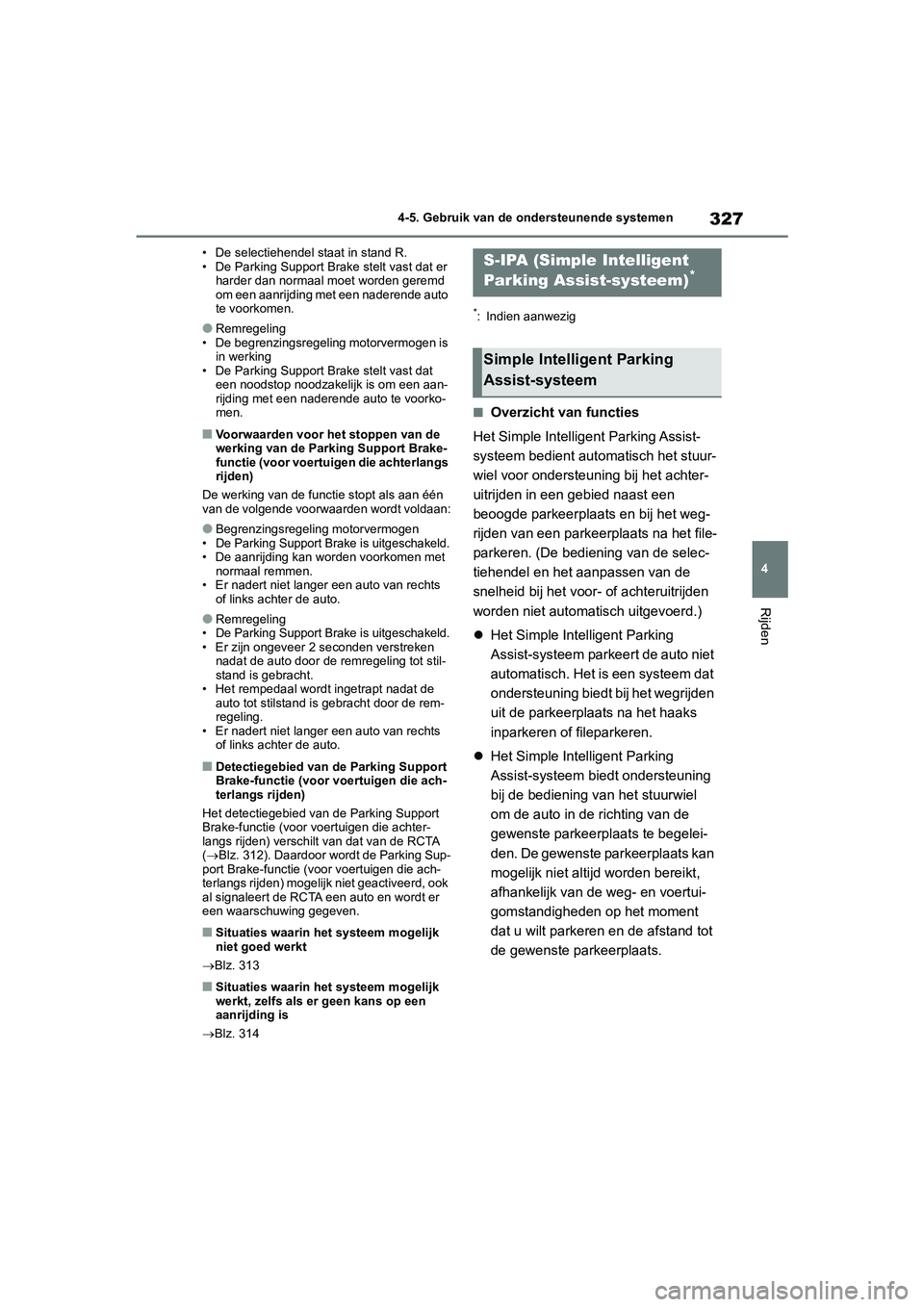

327
4 4-5. Gebruik van de ondersteunende systemen
Rijden
• De selectiehendel staat in stand R.
• De Parking Support Brake stelt vast dat er
harder dan normaal moet worden geremd
om een aanrijding met een naderende auto
te voorkomen.
●Remregeling
• De begrenzingsregeling motorvermogen is
in werking
• De Parking Support Brake stelt vast dat
een noodstop noodzakelijk is om een aan-
rijding met een naderende auto te voorko-
men.
■Voorwaarden voor het stoppen van de
werking van de Parking Support Brake-
functie (voor voertuigen die achterlangs
rijden)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeling motorvermogen• De Parking Support Brake is uitgeschakeld.• De aanrijding kan worden voorkomen met
normaal remmen.
• Er nadert niet langer een auto van rechts
of links achter de auto.
●Remregeling• De Parking Support Brake is uitgeschakeld.• Er zijn ongeveer 2 seconden verstreken
nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de
auto tot stilstand is gebracht door de rem-
regeling.
• Er nadert niet langer een auto van rechts
of links achter de auto.
■Detectiegebied van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA
(Blz. 312). Daardoor wordt de Parking Sup-
port Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet geactiveerd, ook
al signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
■Situaties waarin het systeem mogelijk
niet goed werkt
Blz. 313
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Blz. 314
*: Indien aanwezig
■Overzicht van functies
Het Simple Intelligent Parking Assist-
systeem bedient automatisch het stuur-
wiel voor ondersteuning bij het achter-
uitrijden in een gebied naast een
beoogde parkeerplaats en bij het weg-
rijden van een parkeerplaats na het file-
parkeren. (De bediening van de selec-
tiehendel en het aanpassen van de
snelheid bij het voor- of achteruitrijden
worden niet automatisch uitgevoerd.)
Het Simple Intelligent Parking
Assist-systeem parkeert de auto niet
automatisch. Het is een systeem dat
ondersteuning biedt bij het wegrijden
uit de parkeerplaats na het haaks
inparkeren of fileparkeren.
Het Simple Intelligent Parking
Assist-systeem biedt ondersteuning
bij de bediening van het stuurwiel
om de auto in de richting van de
gewenste parkeerplaats te begelei-
den. De gewenste parkeerplaats kan
mogelijk niet altijd worden bereikt,
afhankelijk van de weg- en voertui-
gomstandigheden op het moment
dat u wilt parkeren en de afstand tot
de gewenste parkeerplaats.
S-IPA (Simple Intelligent
Parking Assist-systeem)*
Simple Intelligent Parking
Assist-systeem
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 327 Wednesday, October 20, 2021 10:58 AM

3284-5. Gebruik van de ondersteunende systemen
■Koppeling met PKSB (Parking
Support Brake-systeem) (indien
aanwezig)
Als het Simple Intelligent Parking
Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een
aanrijding kan veroorzaken, wordt er
een noodstop uitgevoerd, ongeacht of
de PKSB (Parking Support Brake) is in-
of uitgeschakeld. (Blz. 329)
WAARSCHUWING
■Bij gebruik van het Simple Intelligent
Parking Assist-systeem
●Controleer bij het achteruit- of vooruitrij-
den of het gebied achter, voor en
rondom de auto veilig is en rijd lang-
zaam achteruit of vooruit terwijl u de rij-
snelheid regelt met het rempedaal.
●Als de kans bestaat dat de auto een
voetganger, een andere auto of een
ander obstakel zal raken, breng de auto
dan tot stilstand door het rempedaal in
te trappen en druk op de S-IPA-schake-
laar (Blz. 330) om het systeem uit te
schakelen.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 328 Wednesday, October 20, 2021 10:58 AM
