TOYOTA COROLLA HATCHBACK 2022 Instructieboekje (in Dutch)

339
4 4-5. Gebruik van de ondersteunende systemen
Rijden
2Bedien de richtingaanwijzerschake-
laar (Blz. 189) om te selecteren of
u linksaf of rechtsaf wilt wegrijden.
Als zich in de richting waarin u wegrijdt
obstakels bevinden, bepaalt het systeem dat
wegrijden niet mogelijk is en wordt de onder-
steuningsregeling uitgeschakeld.
3Als de selectiehendel in stand R (of
D) wordt gezet overeenkomstig het
advies op het scherm (Blz. 330),
klinkt er een hoog piepsignaal en
start de ondersteuningsregeling.
De procedure vanaf stap 4 is voor het geval
het advies “Shift to R” (schakel stand R in)
op het scherm wordt weergegeven nadat de
richtingaanwijzerschakelaar is bediend om
een wegrijrichting te selecteren.
Wanneer de automatische bediening
van het stuurwiel begint, worden de
weergave van de automatische
bediening van het stuurwiel en de
indicator die de mate van assistentie
aangeeft (Blz. 330) op de display-
zone weergegeven.
Druk op de S-IPA-schakelaar om de
ondersteuningsregeling te stoppen.
4Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is en rijd langzaam
achteruit terwijl u de rijsnelheid
regelt met het rempedaal.
Wanneer u te snel achteruitrijdt,
klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling.
(Blz. 331.)5Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave (Blz. 330)
op het display wordt weergegeven.
6Zet de selectiehendel in stand D of
M.
7Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal.
Wanneer er niet in één keer kan wor-
den weggereden en er meerdere
keermanoeuvres nodig zijn, ga dan
naar stap 8.
Wanneer er niet meerdere keerma-
noeuvres nodig zijn, ga dan naar
stap 14.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 339 Wednesday, October 20, 2021 10:58 AM

3404-5. Gebruik van de ondersteunende systemen
8Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave (Blz. 330)
op het display wordt weergegeven.
9Zet de selectiehendel in stand R.
10Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is en rijd langzaam
achteruit terwijl u de rijsnelheid
regelt met het rempedaal.
Afhankelijk van de conditie van de parkeer-
plaats moeten de stappen 5 tot 10 mogelijk
worden herhaald.
11Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave (Blz. 330)
op het display wordt weergegeven.
12Zet de selectiehendel in stand D of
M.
13Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 340 Wednesday, October 20, 2021 10:58 AM

341
4 4-5. Gebruik van de ondersteunende systemen
Rijden
14Wanneer de auto bijna het punt
voor wegrijden heeft bereikt, klinkt
er een hoog piepsignaal en wordt
de ondersteuningsregeling beëin-
digd. Pak vervolgens het stuurwiel
vast en rijd naar voren.
■Modus parkeerplaats fileparkeren verla-
ten
●Als tijdens de ondersteuningsregeling de
bestuurder bepaalt dat hij/zij zich op een
positie bevindt van waaruit kan worden
weggereden en hij/zij het stuurwiel
bedient, wordt de ondersteuningsregeling
op die positie gestopt.
●De ondersteuningsregeling kan niet wor-
den gebruikt als er geen auto's geparkeerd
staan vóór de auto of als er te veel ruimte
zit tussen de voorzijde van uw auto en de
auto die vóór u geparkeerd staat.
●Bij het gebruik van de modus parkeer-
plaats fileparkeren verlaten werkt afhanke-
lijk van de omgeving de ondersteunings-
modus mogelijk niet.
■Gebruik van de modus parkeerplaats
fileparkeren verlaten om weg te rijden
Gebruik de modus parkeerplaats fileparkeren
verlaten niet in de volgende situaties:
●Als het wegdek onverhard of slecht is,
zoals op grind.
●Bij een groef of gat in het wegdek aan de
kant van uw auto.
●Als het wegdek aan de kant van uw auto
overhelt.
●Als een van de volgende zaken achter de
auto aanwezig is binnen het gebied waar-
uit de auto wegrijdt:
• Bomen of palen
• Brandkranen
• Hoog gras, bloemperken, enz.
• Muren die de auto omringen
• Auto's die wachten in de buurt van het par-
keervak
• Metalen I-balken
• Muren met uitsteeksels
•Gaten
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 341 Wednesday, October 20, 2021 10:58 AM

3424-5. Gebruik van de ondersteunende systemen
■Overzicht van functies
Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Als de parkeer-
plaats kan worden gesignaleerd, kan
de begeleidingsfunctie voor vooruitrij-
den worden gebruikt. Bovendien wordt
er afhankelijk van de parkeerplaats en
andere omstandigheden en indien
nodig ondersteuning verleend bij het
maken van meerdere keermanoeuvres.
1Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrij-
wel haaks op de auto staat. Druk
vervolgens 2 keer op de S-IPA-scha-
kelaar om de modus automatisch
achteruit inparkeren te selecteren.
WAARSCHUWING
■Gebruik van de modus parkeerplaats
fileparkeren verlaten
Rijd in de volgende situatie voorzichtig
omdat de sensoren opzij objecten mogelijk
niet juist detecteren, waardoor er een
ongeval kan ontstaan.
Als er een object aanwezig is in een
gebied dat buiten het detectiebereik van
de sensoren opzij valt.
Object
OPMERKING
■Gebruik van de modus parkeerplaats
fileparkeren verlaten om weg te rijden
●Gebruik de modus parkeerplaats filepar-
keren verlaten niet in een andere situa-
tie dan bij het verlaten van een filepar-
keerplek.
Trap het rempedaal in, breng de auto tot
stilstand en druk vervolgens de S-IPA-
schakelaar in om de ondersteuningsre-
geling uit te schakelen als de ondersteu-
ningsregeling onbedoeld in werking
treedt.
●Het detectiebereik van de sensoren
(Blz. 306) is beperkt. Controleer of het
gebied rondom uw auto veilig is. Breng,
als de kans bestaat dat er iets wordt
geraakt, de auto tot stilstand door het
rempedaal in te trappen.
●Mogelijk kunnen objecten die zich dicht
bij de grond bevinden niet worden
gesignaleerd. Controleer of het gebied
rondom uw auto veilig is en breng de
auto tot stilstand door het rempedaal in
te trappen als het lijkt alsof de auto
mogelijk iets zal raken.
●Controleer bij het wegrijden of het
gebied rondom uw auto veilig is.
Naast andere auto's parkeren
(modus automatisch achteruit
inparkeren)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 342 Wednesday, October 20, 2021 10:58 AM

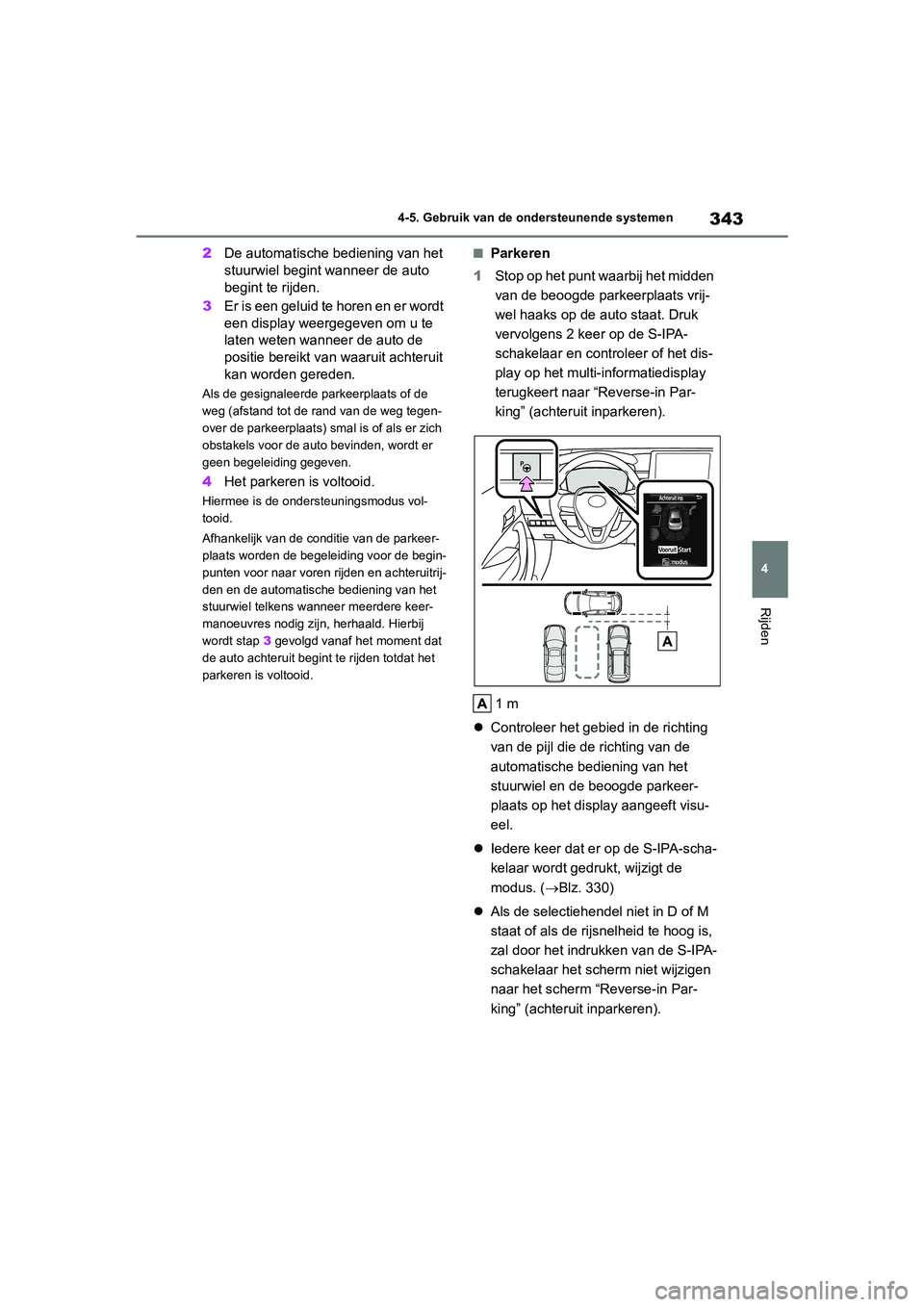

343
4 4-5. Gebruik van de ondersteunende systemen
Rijden
2De automatische bediening van het
stuurwiel begint wanneer de auto
begint te rijden.
3Er is een geluid te horen en er wordt
een display weergegeven om u te
laten weten wanneer de auto de
positie bereikt van waaruit achteruit
kan worden gereden.
Als de gesignaleerde parkeerplaats of de
weg (afstand tot de rand van de weg tegen-
over de parkeerplaats) smal is of als er zich
obstakels voor de auto bevinden, wordt er
geen begeleiding gegeven.
4Het parkeren is voltooid.
Hiermee is de ondersteuningsmodus vol-
tooid.
Afhankelijk van de conditie van de parkeer-
plaats worden de begeleiding voor de begin-
punten voor naar voren rijden en achteruitrij-
den en de automatische bediening van het
stuurwiel telkens wanneer meerdere keer-
manoeuvres nodig zijn, herhaald. Hierbij
wordt stap 3 gevolgd vanaf het moment dat
de auto achteruit begint te rijden totdat het
parkeren is voltooid.
■Parkeren
1Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrij-
wel haaks op de auto staat. Druk
vervolgens 2 keer op de S-IPA-
schakelaar en controleer of het dis-
play op het multi-informatiedisplay
terugkeert naar “Reverse-in Par-
king” (achteruit inparkeren).
1 m
Controleer het gebied in de richting
van de pijl die de richting van de
automatische bediening van het
stuurwiel en de beoogde parkeer-
plaats op het display aangeeft visu-
eel.
Iedere keer dat er op de S-IPA-scha-
kelaar wordt gedrukt, wijzigt de
modus. (Blz. 330)
Als de selectiehendel niet in D of M
staat of als de rijsnelheid te hoog is,
zal door het indrukken van de S-IPA-
schakelaar het scherm niet wijzigen
naar het scherm “Reverse-in Par-
king” (achteruit inparkeren).
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 343 Wednesday, October 20, 2021 10:58 AM

3444-5. Gebruik van de ondersteunende systemen
De richtingaanwijzerschakelaar
(Blz. 189) kan worden bediend om
te selecteren of u linksaf of rechtsaf
wilt parkeren.
Het systeem kan niet worden
gebruikt wanneer de parkeerplaats
smal is of wanneer de ondersteu-
ningsregeling onvoldoende ruimte
heeft om te werken. Raadpleeg de
informatie op het multi-informatiedis-
play om naar een andere parkeer-
plaats te gaan.
2Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal. Ver-
volgens klinkt een hoog piepsignaal
en gaat tegelijkertijd een indicator
op het instrumentenpaneel bran-
den, waarna de ondersteuningsre-
geling start.
Wanneer de automatische bediening
van het stuurwiel begint, worden de
weergave van de automatische
bediening van het stuurwiel en de
indicator die de mate van assistentie
aangeeft (Blz. 330) op de display-
zone weergegeven.Druk op de S-IPA-schakelaar om de
ondersteuningsregeling te stoppen.
Wanneer de rijsnelheid te hoog is,
klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling.
(Blz. 331)
Als na het starten van de ondersteu-
ningsregeling de ruimte te smal blijkt
te zijn, klinkt er een schril piepsig-
naal en stopt de ondersteuningsre-
geling.
3Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave (Blz. 330)
op het display wordt weergegeven.
4Zet de selectiehendel in stand R.
5Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is, controleer of er
zich geen obstakels bevinden op de
parkeerplaats en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt
met het rempedaal.
Wanneer de auto niet netjes in één
keer de beoogde parkeerplaats kan
worden ingereden en er meerdere
keermanoeuvres nodig zijn, ga dan
naar stap 6.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 344 Wednesday, October 20, 2021 10:58 AM

345
4 4-5. Gebruik van de ondersteunende systemen
Rijden
Wanneer er niet meerdere keerma-
noeuvres nodig zijn, ga dan naar
stap 12.
6Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave (Blz. 330)
op het display wordt weergegeven.
7Zet de selectiehendel in stand D of
M.
Wanneer u de ondersteuningsregeling wilt
beëindigen op uw huidige positie, zet dan de
selectiehendel in stand P.
8Neem een normale zithouding aan,
laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied voor
en rondom de auto veilig is en rijd
langzaam vooruit terwijl u de rijsnel-
heid regelt met het rempedaal.
9Breng de auto tot stilstand wanneer
een gelijkmatig piepsignaal te horen
is en de stopweergave (Blz. 330)
op het display wordt weergegeven.10Zet de selectiehendel in stand R.
11Neem een normale zithouding voor
achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebrui-
ken op het stuurwiel rusten, contro-
leer of het gebied achter en rondom
de auto veilig is en rijd langzaam
achteruit terwijl u de rijsnelheid
regelt met het rempedaal.
Afhankelijk van de conditie van de parkeer-
plaats moeten de stappen 6 tot 11 mogelijk
worden herhaald.
12Wanneer de auto zich bijna geheel
binnen de beoogde parkeerplaats
bevindt, klinkt er een hoog piepsig-
naal en wordt de stopweergave op
het display (Blz. 330) weergege-
ven. Breng de auto tot stilstand.
Hiermee is de modus automatisch achteruit
inparkeren voltooid.
Uit veiligheidsoverwegingen klinkt
de zoemer net voordat de auto volle-
dig op de beoogde parkeerplaats
staat. Bovendien wordt op dat
moment de werking van het systeem
ook beëindigd. Houd, om op de
gewenste parkeerplaats te komen,
het stuurwiel stevig vast en rijd lang-
zaam achteruit terwijl u de rijsnel-
heid regelt met het rempedaal.
Houd bij het achteruitrijden de
omgeving voor en achter de auto in
de gaten. Controleer de omgeving
ook via de (buiten)spiegels.
■Werkingsvoorwaarden modus automa-
tisch achteruit inparkeren
●Rijd langzaam (met een snelheid waarbij
de auto snel tot stilstand kan worden
gebracht) om de functie goed te laten wer-
ken. Breng de auto volledig tot stilstand op
het punt waarbij het midden van de par-
keerplaats vrijwel haaks op de auto staat
en druk op de S-IPA-schakelaar.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 345 Wednesday, October 20, 2021 10:58 AM

3464-5. Gebruik van de ondersteunende systemen
●De functie kan niet worden gebruikt wan-
neer de rijsnelheid ongeveer 30 km/h of
hoger is.
●De zijsensoren voor en zijsensoren achter
worden gebruikt om geparkeerde auto's te
signaleren en de parkeerplaats te bepalen.
Daarom wordt er geen begeleiding gege-
ven wanneer signalering niet mogelijk is
(Blz. 354).
●Als er geen geparkeerde auto's zijn, kan
de parkeerplaats niet worden bepaald.
Daardoor kan de modus automatisch ach-
teruit inparkeren niet worden bediend.
●Wanneer de omgeving van de parkeer-
plaats niet kan worden gesignaleerd, werkt
de modus automatisch achteruit inparke-
ren mogelijk niet.
●Als er, afhankelijk van de conditie van de
parkeerplaats, onvoldoende ruimte is vóór
de auto om de parkeerprocedure uit te
voeren, kan de beoogde parkeerplaats
mogelijk niet worden bereikt.
Beoogde parkeerplaats
Muur
■Tips voor het gebruik van de modus
automatisch achteruit inparkeren
1Laat een ruimte van ongeveer 1 m tussen
uw auto en de geparkeerde auto's en rijd
richting de beoogde parkeerplaats. Als de
ruimte tussen uw auto en de geparkeerde
auto's te groot is, kunnen de zijsensoren
voor en zijsensoren achter de gepar-
keerde auto's mogelijk niet signaleren.
1 m
2Stop op het punt waarbij het midden van
de beoogde parkeerplaats vrijwel haaks
op de auto staat. Druk bovendien pas op
de S-IPA-schakelaar wanneer de auto
volledig tot stilstand is gebracht.
OPMERKING
■Tips voor het gebruik van de modus
automatisch achteruit inparkeren
●Als er kuilen of hellingen in de weg zit-
ten, kan de beoogde parkeerplaats niet
goed worden ingesteld. Daardoor wordt
de auto mogelijk schuin of deels buiten
de parkeerplaats geparkeerd. Gebruik in
deze gevallen de modus automatisch
achteruit inparkeren niet.
●Bij het parkeren in een smalle ruimte
komt de auto dicht bij nabij geparkeerde
auto's. Als het lijkt alsof de auto mogelijk
iets zal raken, breng de auto dan tot stil-
stand door het rempedaal in te trappen.
●Mogelijk kunnen objecten die zich dicht
bij de grond bevinden niet worden
gesignaleerd. Controleer of het gebied
rondom uw auto veilig is en breng de
auto tot stilstand door het rempedaal in
te trappen als het lijkt alsof de auto
mogelijk iets zal raken.
●Afhankelijk van de omgeving, zoals
andere geparkeerde auto's, wordt de
auto mogelijk schuin of deels buiten de
parkeerplaats geparkeerd. Pas de positie
van de auto indien nodig handmatig aan.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 346 Wednesday, October 20, 2021 10:58 AM

347
4 4-5. Gebruik van de ondersteunende systemen
Rijden
Wanneer het Simple Intelligent Parking Assist-systeem niet kan worden bediend of
wanneer de werking is beëindigd, het systeem is uitgeschakeld, enz., wordt een van
de onderstaande meldingen weergegeven op het multi-informatiedisplay. Neem de
juiste maatregelen overeenkomstig de weergave op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
“IPA System Check Visit Your Dealer”
(IPA-systeemcontrole. Ga naar uw
dealer.)
Er is mogelijk een storing in het systeem aanwezig.
Zet het contact UIT en start vervolgens de
motor.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de melding opnieuw
wordt weergegeven.
“Currently Unavailable”
(momenteel niet beschikbaar)
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
Zet het contact UIT, wacht enige tijd en start
vervolgens de motor opnieuw.
De motor draait niet.
Start de motor.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op een sensor.
Verwijder het ijs, de sneeuw, het vuil, enz.
Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
Zodra de sensor ontdooit, zal het systeem
weer normaal werken.
De accu is verwijderd en weer geplaatst.
Rijd gedurende ten minste 5 seconden recht
vooruit met een snelheid van ongeveer 35 km/h
of hoger.
“Excessive Speed” (snelheid te hoog)
De S-IPA-schakelaar wordt bediend wanneer de rij-
snelheid hoger is dan 30 km/h.
Bedien de schakelaar wanneer de rijsnelheid
ongeveer 30 km/h of lager is.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 347 Wednesday, October 20, 2021 10:58 AM

3484-5. Gebruik van de ondersteunende systemen
“Unavailable” (niet beschikbaar)
“Try Another Location” (probeer
andere locatie)
De S-IPA-schakelaar wordt bediend in een gebied
zonder parkeerplaatsen of in een gebied waar de
ruimte om te parkeren smal is.
De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaatsen
zijn. Rijd door naar een parkeerplaats waarvan
de breedte ongeveer 2,6 m of meer is.
De ondersteuningsregeling kan niet worden
gebruikt, aangezien de weg te smal is. Rijd
door naar een parkeerplaats waar de breedte
van de weg ongeveer 4,5 m of meer is.
“Narrow Space” (smalle ruimte)
“Try Another Location” (probeer
andere locatie)
De S-IPA-schakelaar wordt bediend wanneer er
onvoldoende ruimte voor en achter de auto is bij het
wegrijden van een parkeerplaats na het fileparkeren.
De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaatsen
zijn. Rijd door naar een parkeerplaats die
ongeveer 2,6 m of breder is.
“Obstruction” (obstructie)
“Try Another Location” (probeer
andere locatie)
De S-IPA-schakelaar wordt bediend in een gebied
waar obstakels aanwezig zijn vóór de auto en de auto
kan niet naar voren rijden tot het beginpunt voor ach-
teruitrijden.
De ondersteuningsregeling kan niet worden
gebruikt, aangezien er obstakels aanwezig zijn
vóór de auto. Gebruik parkeerplaatsen waar
zich geen obstakels voor bevinden.
“Narrow Space” (smalle ruimte)
De S-IPA-schakelaar wordt bediend wanneer er
onvoldoende ruimte voor en achter de auto is bij het
wegrijden van een parkeerplaats na het fileparkeren.
De auto kan niet wegrijden met behulp van de
ondersteuningsregeling, aangezien er onvol-
doende ruimte voor en achter de auto is.
Controleer vóór het wegrijden of de omgeving
veilig is.
MeldingSituatie/oplossing
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 348 Wednesday, October 20, 2021 10:58 AM
