7 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
●Rook niet, veroorzaak geen vonken en
voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en
accudampen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de
accu werkt. De accu bevat namelijk het
giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is
gevaarlijk voor uw handen en ogen en
kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in
uw ogen krijgt, spoel ze dan onmiddellijk
met schoon water.
Raadpleeg een arts als u last blijft hou-
den.
■Werkzaamheden bij de elektrische
koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen
de elektrische koelventilatoren automa-
tisch worden ingeschakeld als de aircondi-
tioning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
(Blz. 476)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of vallend
materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniveau te laag of te
hoog is
Het is normaal dat het remvloeistofniveau
iets lager wordt door slijtage van de rem-
blokken of door een hoog vloeistofniveau
in de accumulator.
Als het reservoir regelmatig moet worden
bijgevuld, kan dit duiden op een serieus
probleem.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 469 Wednesday, October 20, 2021 10:58 AM

4707-3. Zelf uit te voeren onderhoud
1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Trek de veiligheidshaak naar links
en open de motorkap.3De motorkap kan worden openge-
houden door de steun in de uitspa-
ring van de kap te zetten.
Motorkap
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en
vergrendeld is.
Als de motorkap niet goed vergrendeld is,
kan hij tijdens het rijden onverwacht open-
gaan, waardoor een ongeval kan ontstaan
met mogelijk dodelijk of ernstig letsel tot
gevolg.
■Na plaatsing van de steun in de ope-
ning
Zorg ervoor dat de steun goed in de ope-
ning zit als de motorkap openstaat, om te
voorkomen dat de motorkap op uw hoofd
of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te druk-
ken alvorens de motorkap te sluiten. Als
de motorkap wordt gesloten terwijl de
steun niet in het klemmetje is geplaatst,
kan deze verbogen raken.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 470 Wednesday, October 20, 2021 10:58 AM

471
7 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Vo o r
■Achter
Hatchback
Wagon
Plaatsen van een
garagekrik
Volg bij het gebruik van een gara-
gekrik altijd de bij de krik gele-
verde handleiding en wees voor-
zichtig.
Krik de auto uitsluitend op met de
garagekrik onder een van de aan-
gegeven kriksteunpunten. Als de
auto wordt opgekrikt terwijl de krik
niet goed is geplaatst, kan de auto
beschadigd raken of van de krik
vallen en ernstig letsel veroorza-
ken.
Plaats van het kriksteunpunt
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 471 Wednesday, October 20, 2021 10:58 AM

4727-3. Zelf uit te voeren onderhoud
Sproeierreservoir (Blz. 478)
Koelvloeistofreservoir (Blz. 475)
Zekeringenkasten (Blz. 494)
Motorolievuldop (Blz. 474)
Oliepeilstok (Blz. 473)
Koelvloeistofreservoir intercooler (Blz. 475)
Accu (Blz. 476)
Radiateur (Blz. 476)
Condensor (Blz. 476)
Elektrische koelventilatoren
Motorruimte
Onderdelen
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 472 Wednesday, October 20, 2021 10:58 AM

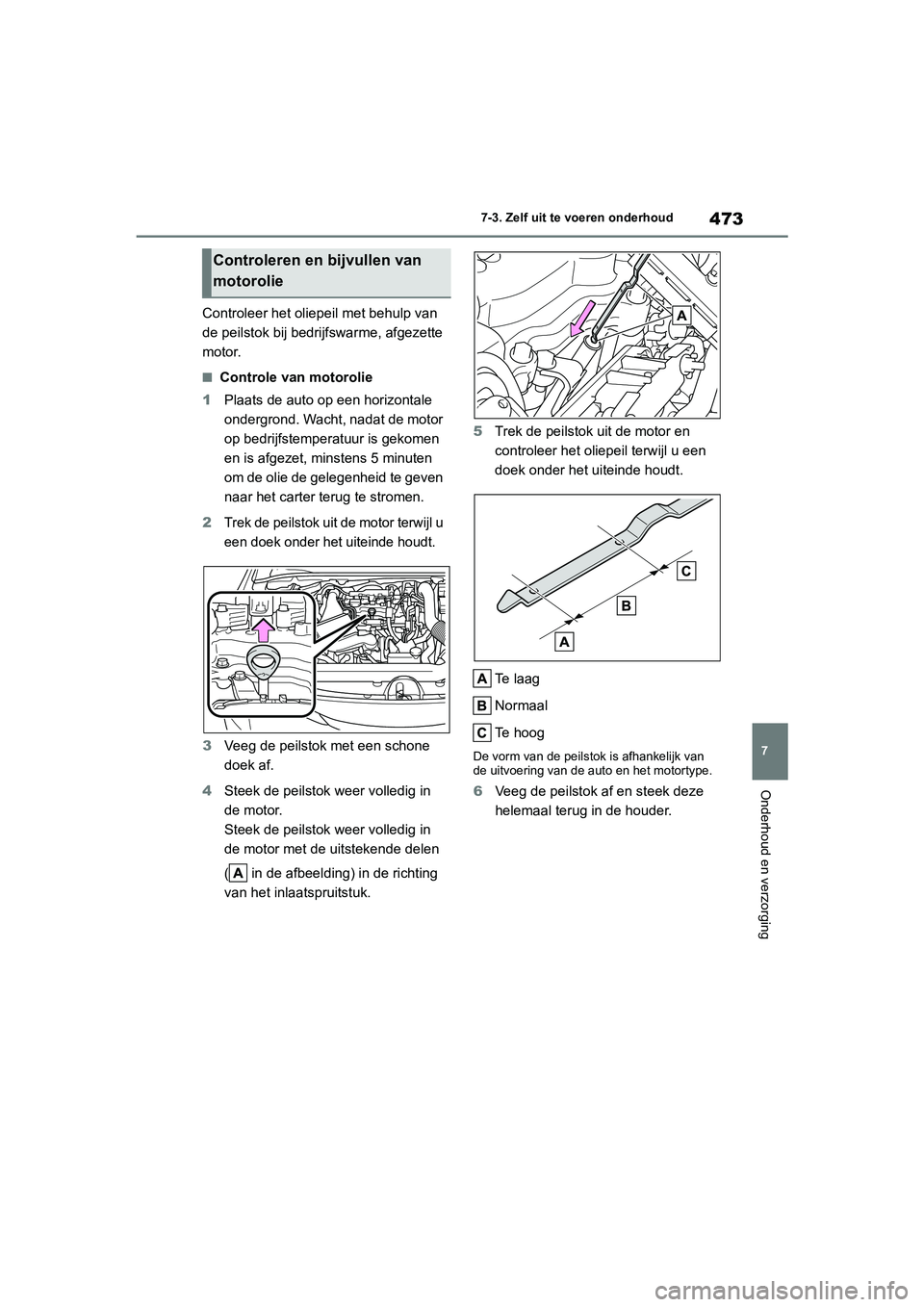

473
7 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Controleer het oliepeil met behulp van
de peilstok bij bedrijfswarme, afgezette
motor.
■Controle van motorolie
1Plaats de auto op een horizontale
ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen
en is afgezet, minstens 5 minuten
om de olie de gelegenheid te geven
naar het carter terug te stromen.
2Trek de peilstok uit de motor terwijl u
een doek onder het uiteinde houdt.
3Veeg de peilstok met een schone
doek af.
4Steek de peilstok weer volledig in
de motor.
Steek de peilstok weer volledig in
de motor met de uitstekende delen
( in de afbeelding) in de richting
van het inlaatspruitstuk.5Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Te l a a g
Normaal
Te hoogDe vorm van de peilstok is afhankelijk van
de uitvoering van de auto en het motortype.
6Veeg de peilstok af en steek deze
helemaal terug in de houder.
Controleren en bijvullen van
motorolie
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 473 Wednesday, October 20, 2021 10:58 AM

4747-3. Zelf uit te voeren onderhoud
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.
Keuze motorolie
Blz. 570
Oliehoeveelheid (minimaal  maxi-
maal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
Vo o r w e r p
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet u
olie bijvullen van het type zoals hierna
is vermeld, of van hetzelfde type als
waarmee de motor eerder werd gevuld.
1Verwijder de olievuldop door deze
linksom te draaien.
2Giet beetje voor beetje motorolie in
de vulopening en controleer onder-
tussen het oliepeil steeds door mid-
del van de peilstok.
3Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoe-
veelheid motorolie verbruikt. In de volgende
situaties neemt het olieverbruik mogelijk toe
en moet er mogelijk tussen de onderhoudsin-
tervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat de
motor is vervangen
●Als een lagere kwaliteit motorolie of motor-
olie met een verkeerde viscositeit wordt
gebruikt
●Bij het rijden met hoge motortoerentallen,
met een zwaar beladen auto, met een aan-
hangwagen of bij veelvuldig optrekken en
afremmen
●Als de motor langdurig stationair draait, of
bij veelvuldig rijden in druk verkeer
■Na het verversen van de motorolie
Het indicatiesysteem motorolie verversen
moet worden gereset. Ga als volgt te werk:
1Druk op of van de bedie-
ningstoetsen van het instrumentenpaneel
om te selecteren.
2Druk op of om “Vehicle Set-
tings” (voertuiginstellingen) te selecteren
en houd vervolgens ingedrukt.
3Druk op of om “Oil Mainte-
nance” (verversen motorolie) te selecte-
ren en druk vervolgens op .
4Druk op of om “Yes” (ja) te
selecteren en druk vervolgens op .
Er wordt een melding weergegeven op het
multi-informatiedisplay wanneer de resetpro-
cedure is voltooid.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 474 Wednesday, October 20, 2021 10:58 AM

475
7 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Koelvloeistofreservoir
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof worden
bijgevuld tot aan het FULL-streepje.
(Blz. 561)
■Koelvloeistofreservoir intercooler
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes F en L bevindt.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het onderste
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke
stoffen die huidaandoeningen zoals ont-
steking of huidkanker kunnen veroorza-
ken. Wees daarom voorzichtig en ver-
mijd langdurig en herhaaldelijk contact
met de huid. Verwijder afgewerkte
motorolie door goed met water en zeep
te wassen.
●Voer afgewerkte motorolie en gebruikte
oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en
gebruikte oliefilters nooit weg in de vuil-
nisbak, in het riool of zomaar ergens.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor
meer informatie over recycling of afvoe-
ren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van ernstige schade aan
de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de
motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vast-
gedraaid.
Koelvloeistof controleren
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 475 Wednesday, October 20, 2021 10:58 AM

4767-3. Zelf uit te voeren onderhoud
streepje (L) bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). (Blz. 561)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -35°C)
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van het koelvloeistofreservoir, de aftap-
kraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Controleer de radiateur, condensor en
intercooler en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Controleer de accu als volgt.
■Buitenkant van de accu
Controleer de accu op gecorrodeerde
en loszittende klemmen, scheuren en
een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir
en de dop van het koelvloeistofreservoir
van de intercooler niet los.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur,
condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de
radiateur, de condensor en de intercooler
niet aan, aangezien deze heet kunnen zijn.
Accu
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 476 Wednesday, October 20, 2021 10:58 AM

477
7 7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de accu ontstaat het
licht ontvlambare en explosieve waterstof.
Houd u daarom voor het opladen aan de vol-
gende voorzorgsmaatregelen:
●Als de accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Controleer of de acculader tijdens het aan-
sluiten en losnemen van de accuklemmen
is uitgeschakeld.
■Na het opladen/aansluiten van de accu
(auto's met Smart entry-systeem en
startknop)
●Nadat de accu losgenomen is geweest, is
het wellicht niet meteen mogelijk om de
portieren met het Smart entry-systeem met
startknop te ontgrendelen. Gebruik in dat
geval de afstandsbediening of de mechani-
sche sleutel om de portieren te vergrende-
len of ontgrendelen.
●Start de auto met het contact in stand ACC.
De auto kan mogelijk niet worden gestart
als het contact UIT staat. De motor werkt
vanaf de tweede poging echter normaal.
●De stand van het contact wordt door de
auto opgeslagen. Als de accu weer wordt
aangesloten, keert het contact terug naar
de stand die was geselecteerd voordat de
accu werd losgenomen. Controleer of het
contact UIT is gezet voordat u de accu
losneemt. Wees extra voorzichtig als niet
bekend is wat de stand van het contact
was voordat de accu leeg raakte.
Neem, als het systeem na meerdere pogin-
gen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het
ontstaan van het licht ontvlambare en
explosieve waterstof veroorzaken. Neem
bij werkzaamheden bij of aan de accu de
volgende voorzorgsmaatregelen in acht
om dodelijk of ernstig letsel te voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
●Rook nooit en steek nooit een lucifer of
een aansteker aan bij de accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de
accu bezig bent.
●Houd kinderen uit de buurt van de accu.
■Een veilige plaats voor het opladen
van de accu
Laad de accu altijd op in een open ruimte.
Laad de accu niet op in een garage of in
een afgesloten ruimte waar onvoldoende
ventilatie is.
■Noodmaatregelen met betrekking tot
elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met
water en schakel direct medische hulp
in. Blijf zo mogelijk water met een spons
of doek op de ogen deppen, terwijl u
naar een arts of het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding terecht-
komt
De elektrolyt kan via de kleding op uw
huid terechtkomen. Trek onmiddellijk de
kleding uit en volg, indien nodig, de pro-
cedure zoals hierboven beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische hulp
in.
■Accukabels van de accu losnemen
Neem de negatieve (-) accupool niet los
van de carrosseriezijde. De losgenomen
negatieve (-) accupool kan in contact
komen met de positieve (+) accupool,
waardoor dodelijk of ernstig letsel als
gevolg van een kortsluiting kan ontstaan.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 477 Wednesday, October 20, 2021 10:58 AM

4787-3. Zelf uit te voeren onderhoud

Auto's met een meter voor het rui-
tensproeiervloeistofniveau
Het ruitensproeiervloeistofniveau is
extreem laag.
Neem de dop van de opening, terwijl u
het gat in het midden van de dop met
uw vinger dichthoudt, en controleer het
vloeistofpeil in de slang.
Auto's zonder een meter voor het
ruitensproeiervloeistofniveau
Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
Een sproeier werkt niet.

Er verschijnt een waarschuwingsmel-
ding op het multi-informatiedisplay.
OPMERKING
■Bij het opladen van de accu
Probeer de accu nooit op te laden bij
draaiende motor. Controleer ook of alle
accessoires zijn uitgeschakeld.
Bijvullen van
ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als de
motor draait of nog niet is afgekoeld. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien nodig
met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 478 Wednesday, October 20, 2021 10:58 AM
