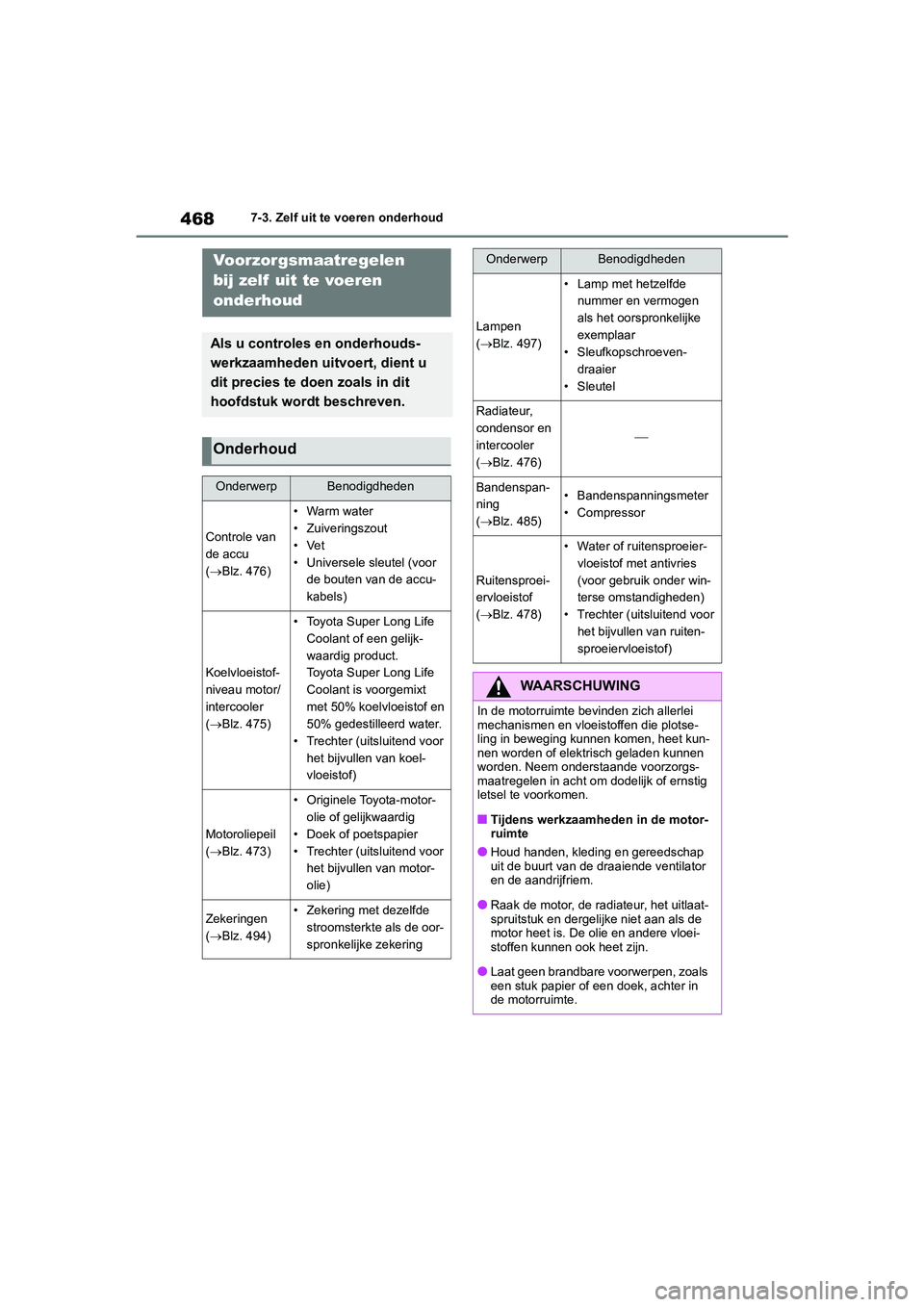

4687-3. Zelf uit te voeren onderhoud
7-3.Zelf uit te voeren onderhoudVoorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Controle van
de accu
(Blz. 476)
•Warm water
• Zuiveringszout
•Vet
• Universele sleutel (voor
de bouten van de accu-
kabels)
Koelvloeistof-
niveau motor/
intercooler
(Blz. 475)
• Toyota Super Long Life
Coolant of een gelijk-
waardig product.
Toyota Super Long Life
Coolant is voorgemixt
met 50% koelvloeistof en
50% gedestilleerd water.
• Trechter (uitsluitend voor
het bijvullen van koel-
vloeistof)
Motoroliepeil
(Blz. 473)
• Originele Toyota-motor-
olie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor
het bijvullen van motor-
olie)
Zekeringen
(Blz. 494)• Zekering met dezelfde
stroomsterkte als de oor-
spronkelijke zekering
Lampen
(Blz. 497)
• Lamp met hetzelfde
nummer en vermogen
als het oorspronkelijke
exemplaar
• Sleufkopschroeven-
draaier
• Sleutel
Radiateur,
condensor en
intercooler
(Blz. 476)

Bandenspan-
ning
(Blz. 485)• Bandenspanningsmeter
• Compressor
Ruitensproei-
ervloeistof
(Blz. 478)
• Water of ruitensproeier-
vloeistof met antivries
(voor gebruik onder win-
terse omstandigheden)
• Trechter (uitsluitend voor
het bijvullen van ruiten-
sproeiervloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plotse-
ling in beweging kunnen komen, heet kun-
nen worden of elektrisch geladen kunnen
worden. Neem onderstaande voorzorgs-
maatregelen in acht om dodelijk of ernstig
letsel te voorkomen.
■Tijdens werkzaamheden in de motor-
ruimte
●Houd handen, kleding en gereedschap
uit de buurt van de draaiende ventilator
en de aandrijfriem.
●Raak de motor, de radiateur, het uitlaat-
spruitstuk en dergelijke niet aan als de
motor heet is. De olie en andere vloei-
stoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals
een stuk papier of een doek, achter in
de motorruimte.
OnderwerpBenodigdheden
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 468 Wednesday, October 20, 2021 10:58 AM

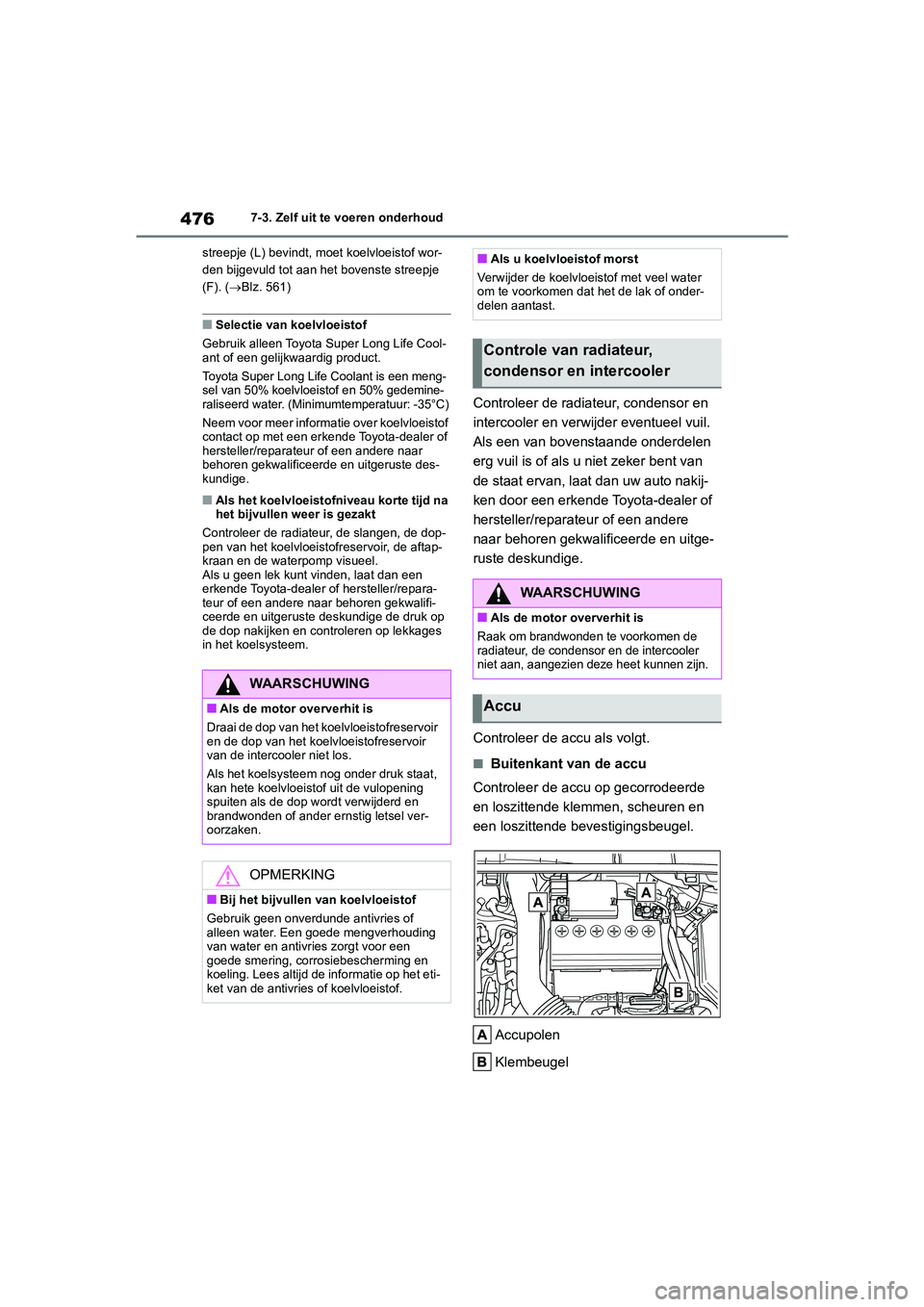

4767-3. Zelf uit te voeren onderhoud
streepje (L) bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het bovenste streepje
(F). (Blz. 561)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Cool-
ant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een meng-
sel van 50% koelvloeistof en 50% gedemine-
raliseerd water. (Minimumtemperatuur: -35°C)
Neem voor meer informatie over koelvloeistof
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als het koelvloeistofniveau korte tijd na
het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop-
pen van het koelvloeistofreservoir, de aftap-
kraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige de druk op
de dop nakijken en controleren op lekkages
in het koelsysteem.
Controleer de radiateur, condensor en
intercooler en verwijder eventueel vuil.
Als een van bovenstaande onderdelen
erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
Controleer de accu als volgt.
■Buitenkant van de accu
Controleer de accu op gecorrodeerde
en loszittende klemmen, scheuren en
een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir
en de dop van het koelvloeistofreservoir
van de intercooler niet los.
Als het koelsysteem nog onder druk staat,
kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en
brandwonden of ander ernstig letsel ver-
oorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhouding
van water en antivries zorgt voor een
goede smering, corrosiebescherming en
koeling. Lees altijd de informatie op het eti-
ket van de antivries of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water
om te voorkomen dat het de lak of onder-
delen aantast.
Controle van radiateur,
condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de
radiateur, de condensor en de intercooler
niet aan, aangezien deze heet kunnen zijn.
Accu
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 476 Wednesday, October 20, 2021 10:58 AM

5228-2. Stappen die genomen moeten worden in noodgevallen
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Volg de bijbehorende instructies als
“Engine Coolant Temp High” (temperatuur
koelvloeistof te hoog) wordt weergegeven.
(Blz. 561)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
• “Smart Entry & Start System Malfunction”
(storing Smart entry-systeem met start-
knop)
●Als een van de onderstaande meldingen
wordt weergegeven op het multi-informa-
tiedisplay, kan dit duiden op een storing.
Breng de auto onmiddellijk tot stilstand en
neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• “Braking Power Low” (remkracht laag)
• “Charging System Malfunction” (storing
laadsysteem)
• “Oil Pressure Low” (oliedruk laag)
OPMERKING
■Als “High Power Consumption Par-
tial Limit on AC/Heater Operation”
(Hoog energieverbruik. Bediening
airco/verwarming gedeeltelijk
beperkt) regelmatig wordt weergege-
ven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de accu kan verou-
derd zijn. Laat de auto onmiddellijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als uw auto een lekke
band heeft (auto's met
een bandenreparatieset)
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt
door een spijker of schroef die
door het loopvlak van de band
steekt, kan tijdelijk worden gere-
pareerd met de bandenreparatie-
set. (De set bestaat uit een fles met
bandenreparatievloeistof. De ban-
denreparatievloeistof kan slechts
één keer worden gebruikt voor de
tijdelijke reparatie van één band,
waarbij de spijker of schroef in het
loopvlak moet blijven zitten.)
Afhankelijk van de schade kan
deze set niet worden gebruikt om
de band te repareren. (Blz. 523)
Laat na de noodreparatie met de
bandenreparatieset de band repa-
reren of vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige. Met de banden-
reparatieset kunnen alleen tijde-
lijke reparaties worden uitgevoerd.
Laat de band zo snel mogelijk
repareren of vervangen.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 522 Wednesday, October 20, 2021 10:58 AM

5608-2. Stappen die genomen moeten worden in noodgevallen
1Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2Als er stoom te zien is: Open, nadat
de stoom is verdwenen, voorzichtig
de motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
WAARSCHUWING
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de accu.
■Bij het vervangen van de batterij
●Wanneer de vuldop en indicator zich in
de buurt van de klembeugel bevinden,
kan er accuvloeistof (accuzuur) lekken.
●Neem voor meer informatie over het
vervangen van de accu contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilatoren of in de aandrijfriem
van de motor.
Als uw auto over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
De koelvloeistoftemperatuurme-
ter (Blz. 89, 93) komt in het rode
gebied of u merkt dat de motor
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als
het gaspedaal wordt ingetrapt.)
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
Er komt stoom onder de motorkap
uit.
Correctieprocedures
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 560 Wednesday, October 20, 2021 10:58 AM

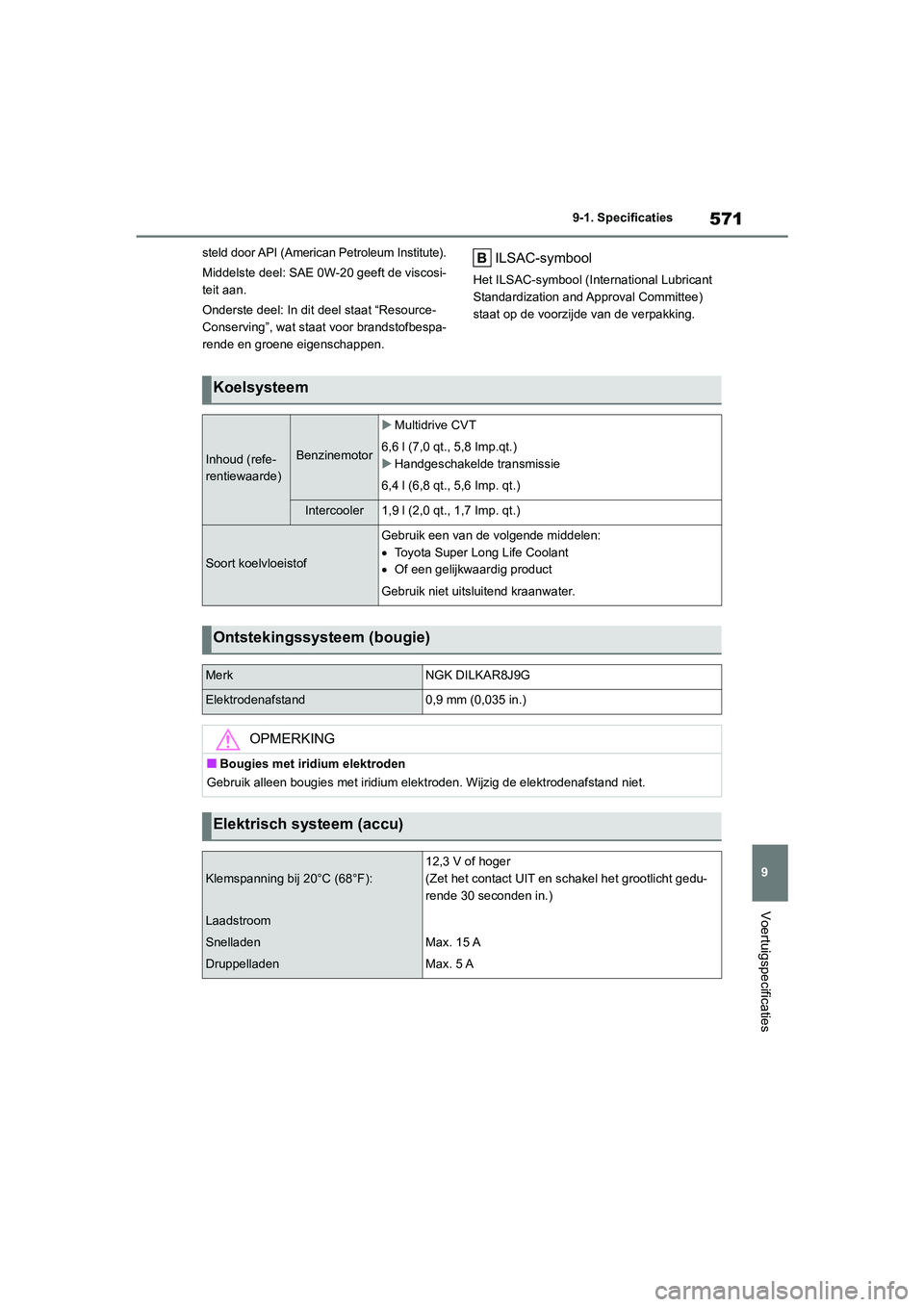

571
9 9-1. Specificaties
Voertuigspecificaties
steld door API (American Petroleum Institute).
Middelste deel: SAE 0W-20 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor
Multidrive CVT
6,6 l (7,0 qt., 5,8 Imp.qt.)
Handgeschakelde transmissie
6,4 l (6,8 qt., 5,6 Imp. qt.)
Intercooler1,9 l (2,0 qt., 1,7 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
Toyota Super Long Life Coolant
Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkNGK DILKAR8J9G
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
