display TOYOTA COROLLA HATCHBACK 2022 Instructieboekje (in Dutch)

COROLLA_TMUK_EE
1
6 5
4
3
2
9
8
7

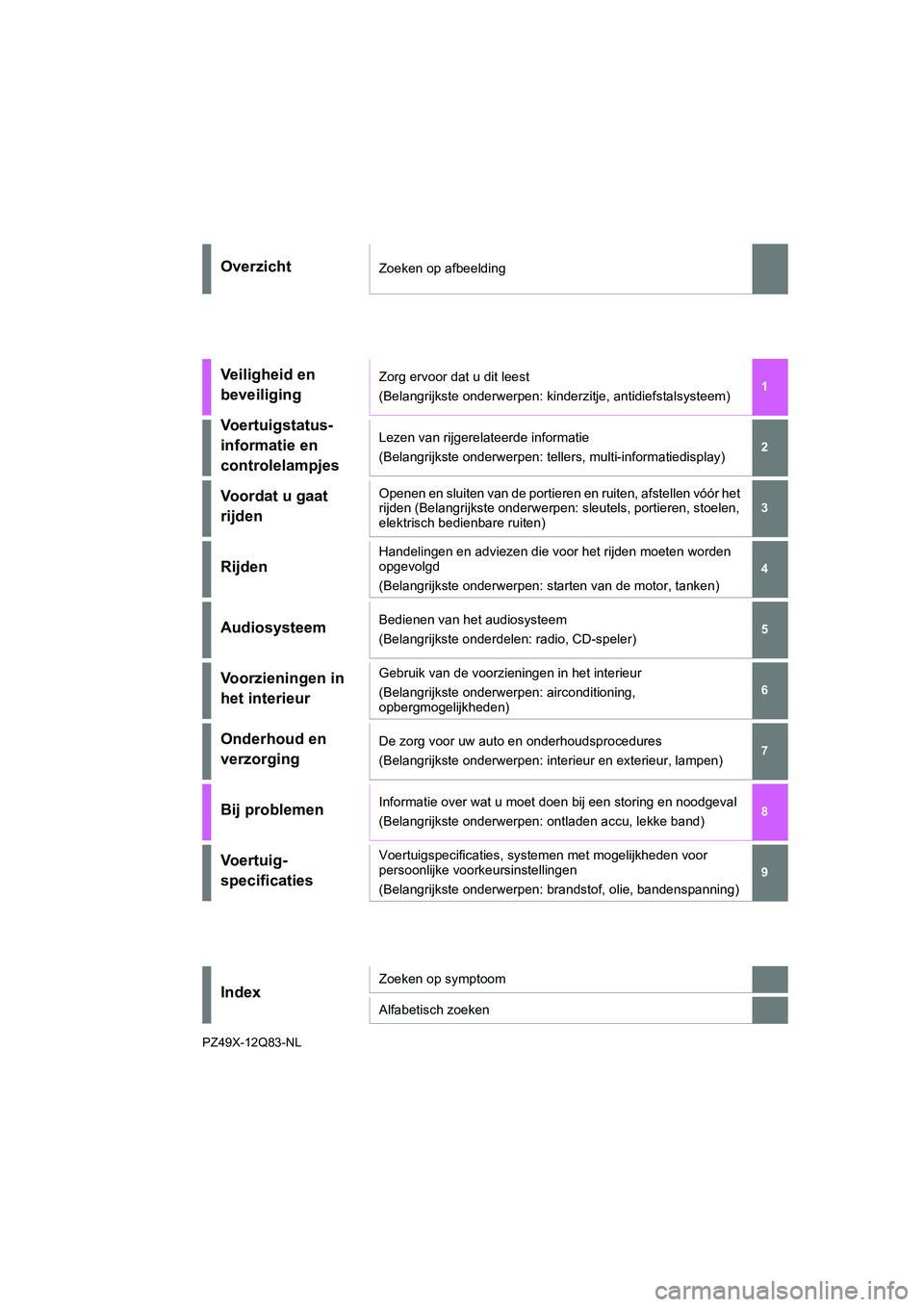

OverzichtZoeken op afbeelding
Veiligheid en
beveiligingZorg ervoor dat u dit leest
(Belangrijkste onderwerpen: kinderzitje, antidiefstalsysteem)
Voertuigstatus-
informatie en
controlelampjesLezen van rijgerelateerde informatie
(Belangrijkste onderwerpen: tellers, multi-informatiedisplay)
Voordat u gaat
rijdenOpenen en sluiten van de portieren en ruiten, afstellen vóór het
rijden (Belangrijkste onderwerpen: sleutels, portieren, stoelen,
elektrisch bedienbare ruiten)
Rijden
Handelingen en adviezen die voor het rijden moeten worden
opgevolgd
(Belangrijkste onderwerpen: starten van de motor, tanken)
AudiosysteemBedienen van het audiosysteem
(Belangrijkste onderdelen: radio, CD-speler)
Voorzieningen in
het interieurGebruik van de voorzieningen in het interieur
(Belangrijkste onderwerpen: airconditioning,
opbergmogelijkheden)
Onderhoud en
verzorgingDe zorg voor uw auto en onderhoudsprocedures
(Belangrijkste onderwerpen: interieur en exterieur, lampen)
Bij problemenInformatie over wat u moet doen bij een storing en noodgeval
(Belangrijkste onderwerpen: ontladen accu, lekke band)
Vo e r t u i g -
specificatiesVoertuigspecificaties, systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
(Belangrijkste onderwerpen: brandstof, olie, bandenspanning)
IndexZoeken op symptoom
Alfabetisch zoeken
PZ49X-12Q83-NL
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 1 Wednesday, October 20, 2021 10:58 AM

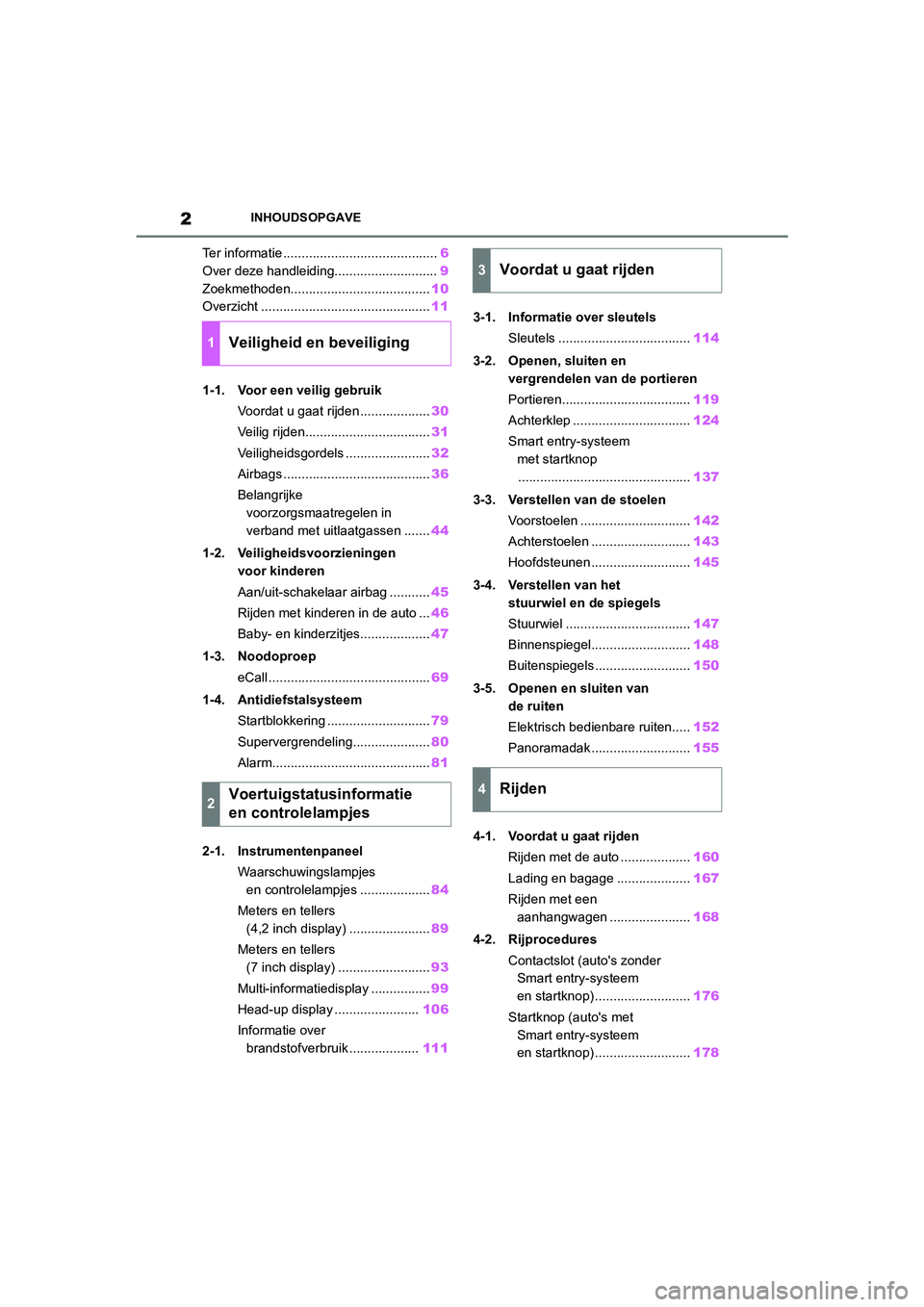

2INHOUDSOPGAVE
Ter informatie ..........................................6
Over deze handleiding............................9
Zoekmethoden......................................10
Overzicht ..............................................11
1-1. Voor een veilig gebruik
Voordat u gaat rijden ...................30
Veilig rijden..................................31
Veiligheidsgordels .......................32
Airbags ........................................36
Belangrijke
voorzorgsmaatregelen in
verband met uitlaatgassen .......44
1-2. Veiligheidsvoorzieningen
voor kinderen
Aan/uit-schakelaar airbag ...........45
Rijden met kinderen in de auto ...46
Baby- en kinderzitjes...................47
1-3. Noodoproep
eCall ............................................69
1-4. Antidiefstalsysteem
Startblokkering ............................79
Supervergrendeling.....................80
Alarm...........................................81
2-1. Instrumentenpaneel
Waarschuwingslampjes
en controlelampjes ...................84
Meters en tellers
(4,2 inch display) ......................89
Meters en tellers
(7 inch display) .........................93
Multi-informatiedisplay ................99
Head-up display .......................106
Informatie over
brandstofverbruik ...................1113-1. Informatie over sleutels
Sleutels ....................................114
3-2. Openen, sluiten en
vergrendelen van de portieren
Portieren...................................119
Achterklep ................................124
Smart entry-systeem
met startknop
...............................................137
3-3. Verstellen van de stoelen
Voorstoelen ..............................142
Achterstoelen ...........................143
Hoofdsteunen ...........................145
3-4. Verstellen van het
stuurwiel en de spiegels
Stuurwiel ..................................147
Binnenspiegel...........................148
Buitenspiegels ..........................150
3-5. Openen en sluiten van
de ruiten
Elektrisch bedienbare ruiten.....152
Panoramadak ...........................155
4-1. Voordat u gaat rijden
Rijden met de auto ...................160
Lading en bagage ....................167
Rijden met een
aanhangwagen ......................168
4-2. Rijprocedures
Contactslot (auto's zonder
Smart entry-systeem
en startknop) ..........................176
Startknop (auto's met
Smart entry-systeem
en startknop) ..........................178
1Veiligheid en beveiliging
2Voertuigstatusinformatie
en controlelampjes
3Voordat u gaat rijden
4Rijden
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 2 Wednesday, October 20, 2021 10:58 AM

15Overzicht
■Dashboard (auto's met linkse besturing)
Contact ............................................................................................. Blz. 176, 178
Starten van de motor/wijzigen van de stand van het contact
*1................. Blz. 176
Starten van de motor/wijzigen van de stand van het contact
*2................. Blz. 178
Noodstop van de motor ............................................................................. Blz. 502
Wanneer de motor niet wil aanslaan ......................................................... Blz. 553
Waarschuwingsmeldingen ........................................................................ Blz. 520
Selectiehendel ................................................................................. Blz. 182, 186
Wijzigen van de schakelstand ........................................................... Blz. 182, 186
Voorzorgsmaatregelen bij slepen .............................................................. Blz. 505
Als de selectiehendel niet in een andere stand kan worden gezet
*3......... Blz. 184
Tellers ................................................................................................... Blz. 89, 93
Aflezen van de tellers/afstellen van de verlichting van
het instrumentenpaneel ......................................................................... Blz. 89, 93
Waarschuwingslampjes/controlelampjes..................................................... Blz. 84
Wanneer een waarschuwingslampje gaat branden.................................... Blz. 511
Multi-informatiedisplay ............................................................................. Blz. 99
Display......................................................................................................... Blz. 99
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 15 Wednesday, October 20, 2021 10:58 AM

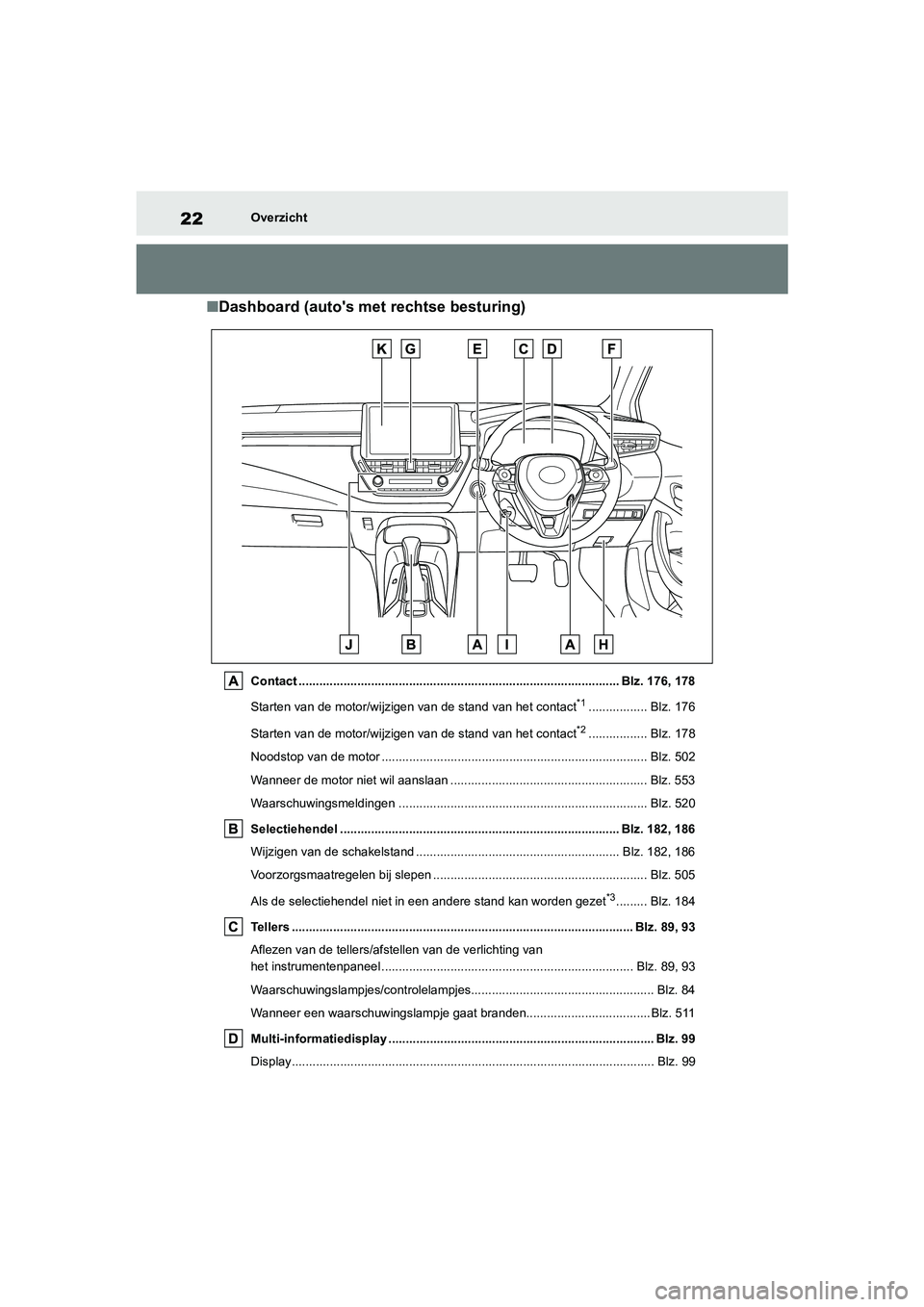

22Overzicht
■Dashboard (auto's met rechtse besturing)
Contact ............................................................................................. Blz. 176, 178
Starten van de motor/wijzigen van de stand van het contact
*1................. Blz. 176
Starten van de motor/wijzigen van de stand van het contact
*2................. Blz. 178
Noodstop van de motor ............................................................................. Blz. 502
Wanneer de motor niet wil aanslaan ......................................................... Blz. 553
Waarschuwingsmeldingen ........................................................................ Blz. 520
Selectiehendel ................................................................................. Blz. 182, 186
Wijzigen van de schakelstand ........................................................... Blz. 182, 186
Voorzorgsmaatregelen bij slepen .............................................................. Blz. 505
Als de selectiehendel niet in een andere stand kan worden gezet
*3......... Blz. 184
Tellers ................................................................................................... Blz. 89, 93
Aflezen van de tellers/afstellen van de verlichting van
het instrumentenpaneel ......................................................................... Blz. 89, 93
Waarschuwingslampjes/controlelampjes..................................................... Blz. 84
Wanneer een waarschuwingslampje gaat branden.................................... Blz. 511
Multi-informatiedisplay ............................................................................. Blz. 99
Display......................................................................................................... Blz. 99
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 22 Wednesday, October 20, 2021 10:58 AM

2
83
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatie
en controlelampjes
.2-1. Instrumentenpaneel
Waarschuwingslampjes
en controlelampjes .................84
Meters en tellers
(4,2 inch display) ....................89
Meters en tellers
(7 inch display) .......................93
Multi-informatiedisplay ..............99
Head-up display.....................106
Informatie over
brandstofverbruik ................111
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 83 Wednesday, October 20, 2021 10:58 AM

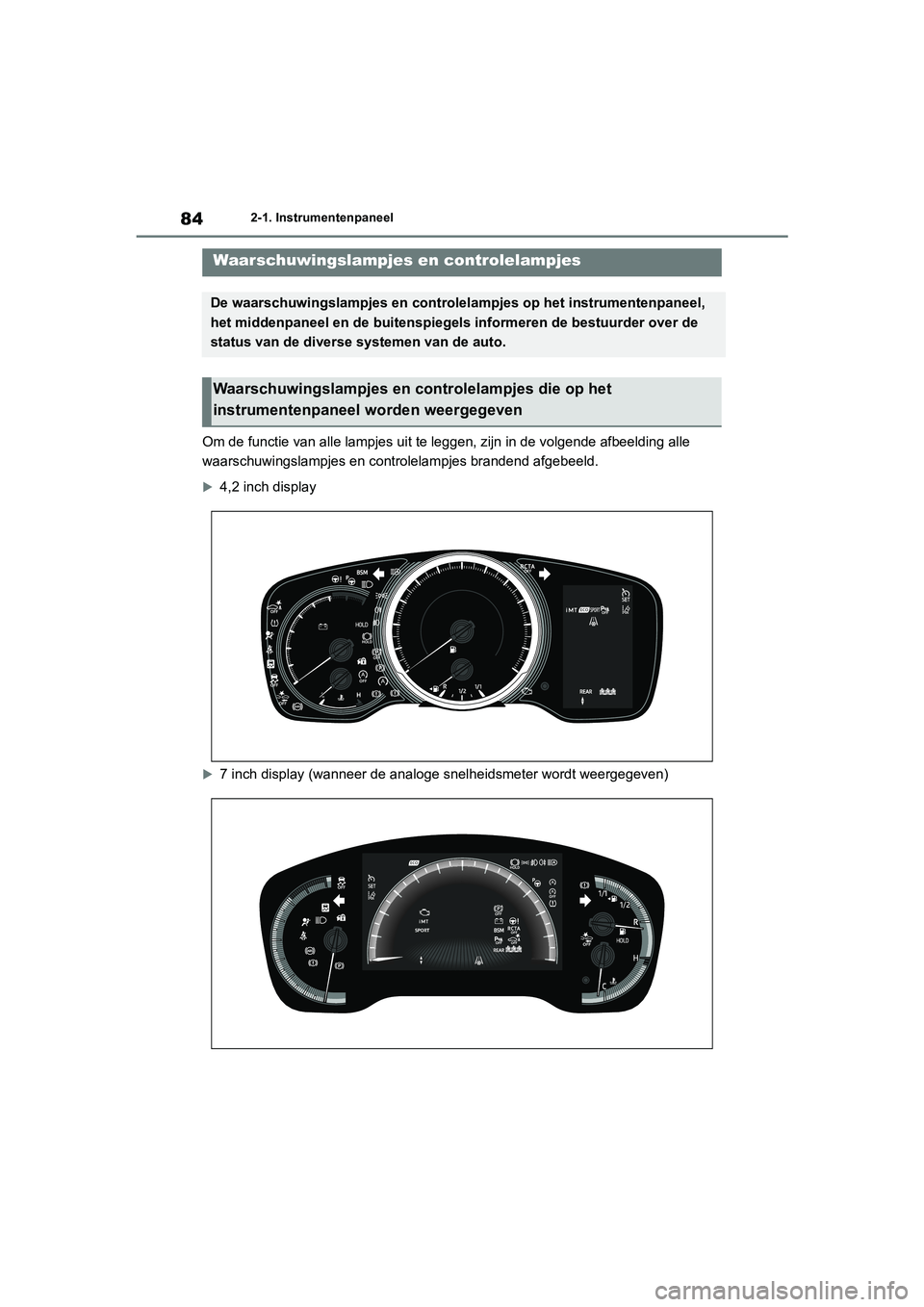

842-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
4,2 inch display
7 inch display (wanneer de analoge snelheidsmeter wordt weergegeven)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspiegels informeren de bestuurder over de
status van de diverse systemen van de auto.
Waarschuwingslampjes en controlelampjes die op het
instrumentenpaneel worden weergegeven
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 84 Wednesday, October 20, 2021 10:58 AM

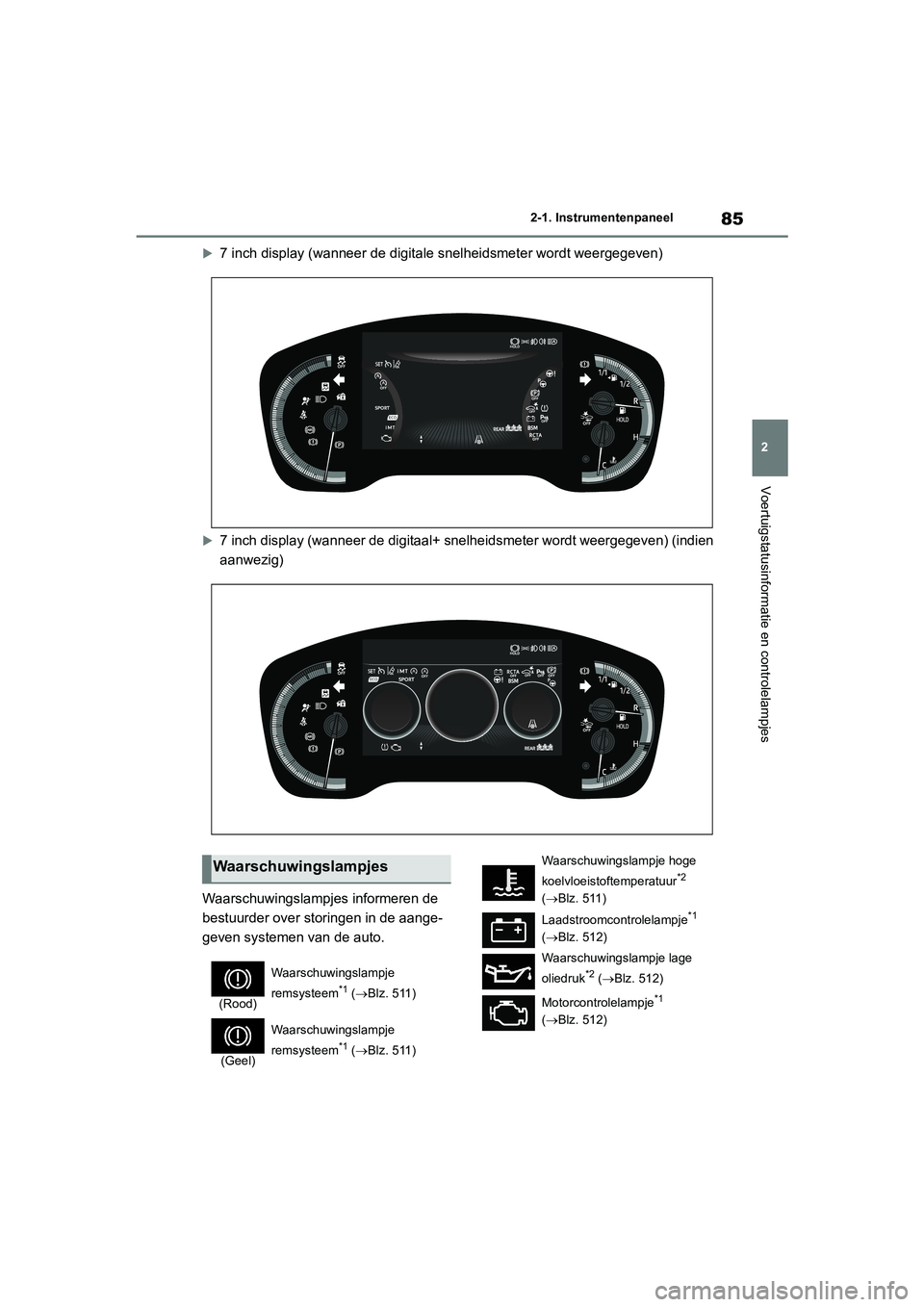

85
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
7 inch display (wanneer de digitale snelheidsmeter wordt weergegeven)
7 inch display (wanneer de digitaal+ snelheidsmeter wordt weergegeven) (indien
aanwezig)
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
Waarschuwingslampjes
(Rood)Waarschuwingslampje
remsysteem*1 (Blz. 511)
(Geel)Waarschuwingslampje
remsysteem
*1 (Blz. 511)
Waarschuwingslampje hoge
koelvloeistoftemperatuur*2
(Blz. 511)
Laadstroomcontrolelampje
*1
(Blz. 512)
Waarschuwingslampje lage
oliedruk
*2 (Blz. 512)
Motorcontrolelampje
*1
(Blz. 512)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 85 Wednesday, October 20, 2021 10:58 AM

862-1. Instrumentenpaneel
*1: Als het contact AAN is gezet, gaan deze
lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje brandt op het multi-informatie-
display. Waarschuwingslampje SRS
*1
(Blz. 512)
Waarschuwingslampje ABS
*1
(Blz. 513)
Waarschuwingslampje Brake
Override-systeem/waarschu-
wingslampje wegrijregeling
*2
(Blz. 513)
(Rood)Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(Blz. 513)
(Geel)Waarschuwingslampje
elektrische stuurbekrachtiging
*1
(Blz. 513)
Waarschuwingslampje laag
brandstofniveau (Blz. 514)
Controlelampje bestuurders-
en voorpassagiersgordel
(Blz. 514)
Controlelampjes achter-
passagiersgordels
(Blz. 514)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) (Blz. 515)
(Oranje)Controlelampje LTA (indien
aanwezig) (Blz. 515)
Controlelampje LDA (indien
aanwezig) (Blz. 515)
(Knippert)Controlelampje uitgeschakeld
Stop & Start-systeem
*1 (indien
aanwezig) (Blz. 515)
(Knippert)Controlelampje Toyota Parking
Assist-sensor OFF
*1 (indien
aanwezig) (Blz. 516)
(Knippert)Controlelampje RCTA OFF
*1
(indien aanwezig) (Blz. 517)
(Knippert)Controlelampje PKSB OFF
*1
(indien aanwezig) (Blz. 516)
(Knippert of
brandt)Waarschuwingslampje PCS
*1
(indien aanwezig) (Blz. 517)
Controlelampje Traction Control*1
(
Blz. 517)
(Knippert)Waarschuwingslampje
parkeerrem (Blz. 517)
(Knippert)Controlelampje Brake Hold-sys-
teem in werking
*1 (Blz. 518)
(Oranje)Controlelampje iMT
*1 (indien
aanwezig) (Blz. 518)
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen bij een ongeval, wat tot
dodelijk of ernstig letsel kan leiden. Laat,
als dit gebeurt, de auto onmiddellijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 86 Wednesday, October 20, 2021 10:58 AM

882-1. Instrumentenpaneel

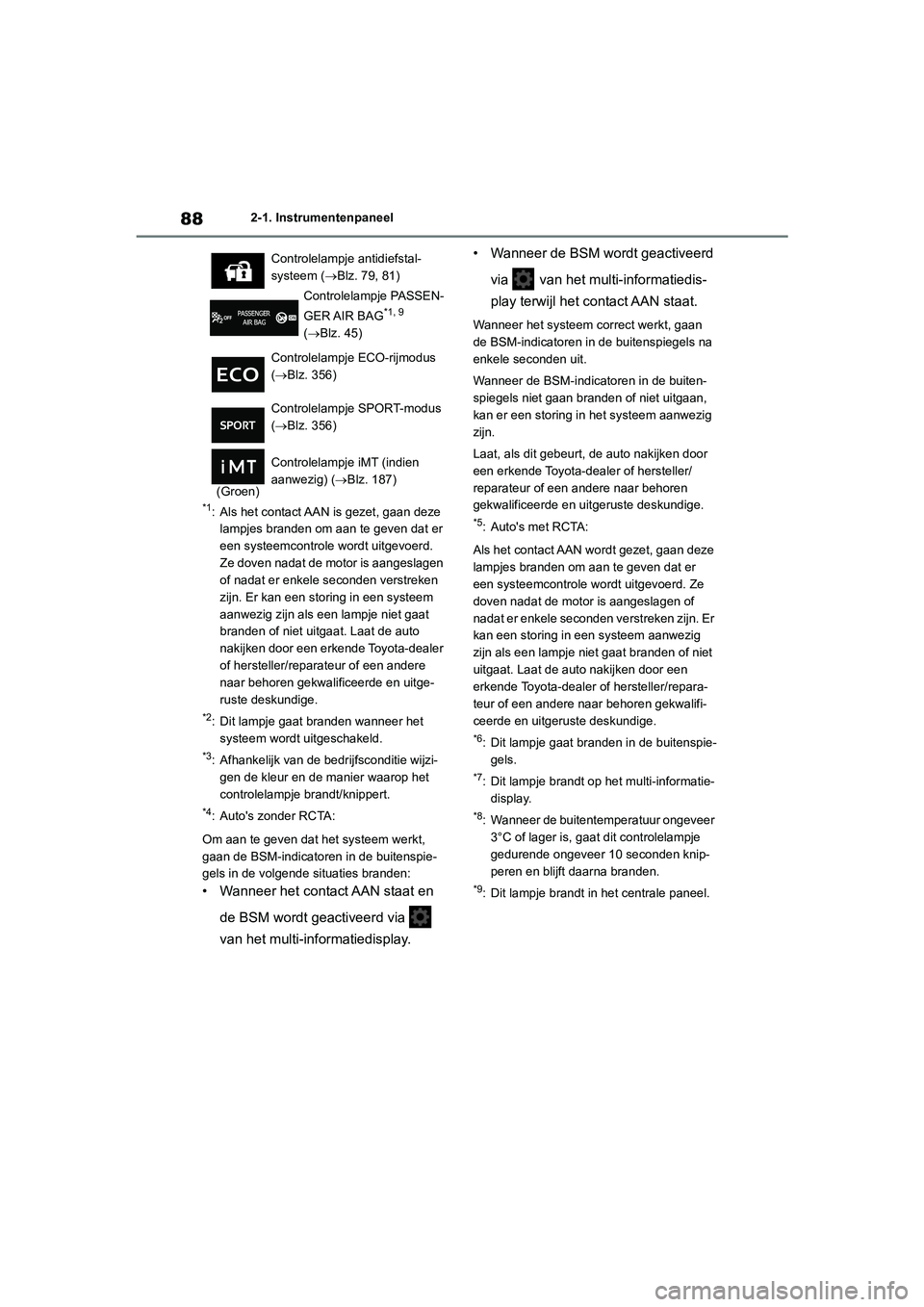

*1: Als het contact AAN is gezet, gaan deze
lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd.
Ze doven nadat de motor is aangeslagen
of nadat er enkele seconden verstreken
zijn. Er kan een storing in een systeem
aanwezig zijn als een lampje niet gaat
branden of niet uitgaat. Laat de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Dit lampje gaat branden wanneer het
systeem wordt uitgeschakeld.
*3: Afhankelijk van de bedrijfsconditie wijzi-
gen de kleur en de manier waarop het
controlelampje brandt/knippert.
*4: Auto's zonder RCTA:
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
• Wanneer het contact AAN staat en
de BSM wordt geactiveerd via
van het multi-informatiedisplay.• Wanneer de BSM wordt geactiveerd
via van het multi-informatiedis-
play terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan
de BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*5: Auto's met RCTA:
Als het contact AAN wordt gezet, gaan deze
lampjes branden om aan te geven dat er
een systeemcontrole wordt uitgevoerd. Ze
doven nadat de motor is aangeslagen of
nadat er enkele seconden verstreken zijn. Er
kan een storing in een systeem aanwezig
zijn als een lampje niet gaat branden of niet
uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-
gels.
*7: Dit lampje brandt op het multi-informatie-
display.
*8: Wanneer de buitentemperatuur ongeveer
3°C of lager is, gaat dit controlelampje
gedurende ongeveer 10 seconden knip-
peren en blijft daarna branden.
*9: Dit lampje brandt in het centrale paneel. Controlelampje antidiefstal-
systeem (Blz. 79, 81)
Controlelampje PASSEN-
GER AIR BAG
*1, 9
(Blz. 45)
Controlelampje ECO-rijmodus
(Blz. 356)
Controlelampje SPORT-modus
(Blz. 356)
(Groen)Controlelampje iMT (indien
aanwezig) (Blz. 187)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 88 Wednesday, October 20, 2021 10:58 AM

89
2 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

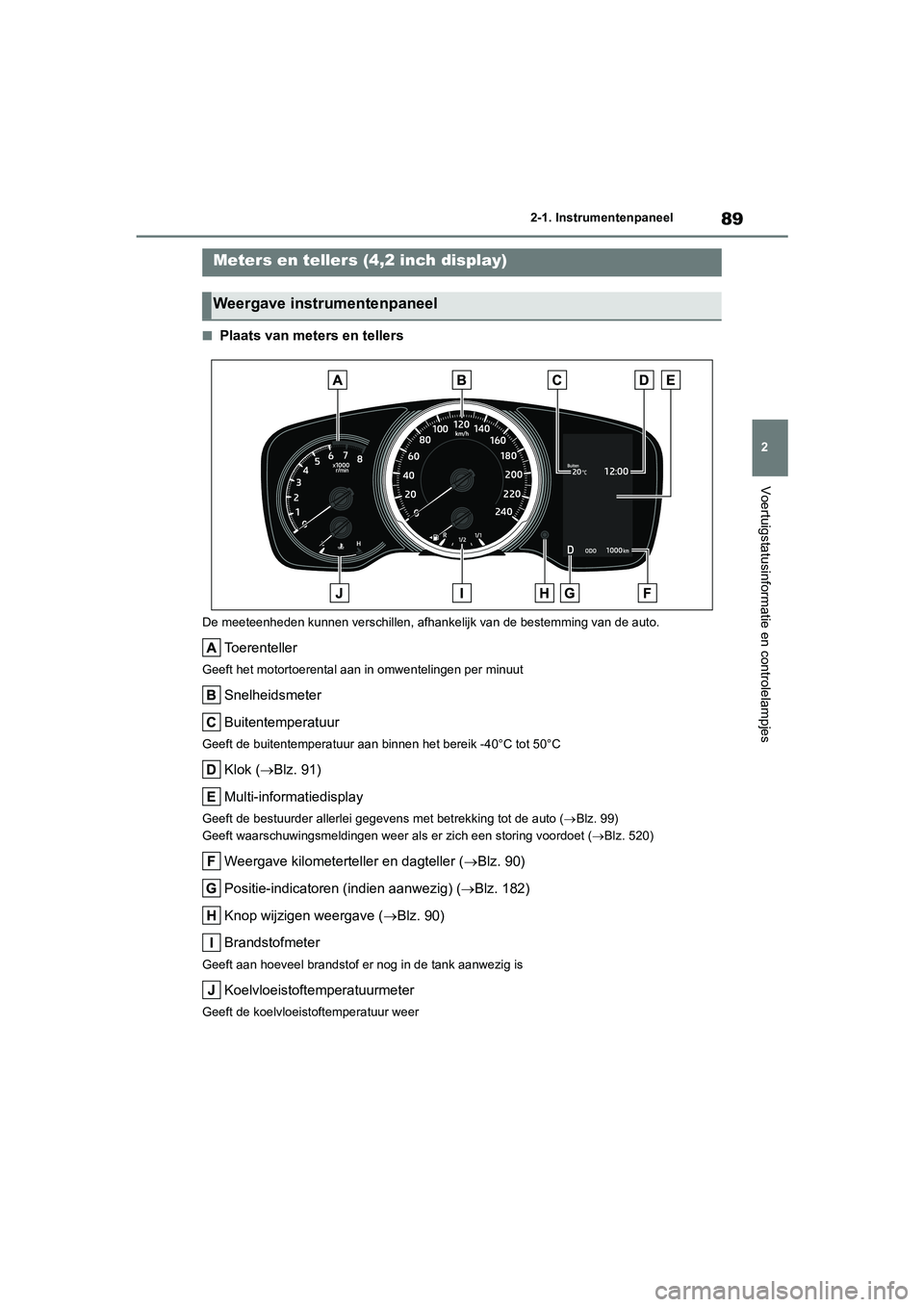

■Plaats van meters en tellers
De meeteenheden kunnen verschillen, afhankelijk van de bestemming van de auto.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C
Klok (Blz. 91)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot de auto (Blz. 99)
Geeft waarschuwingsmeldingen weer als er zich een storing voordoet (Blz. 520)
Weergave kilometerteller en dagteller (Blz. 90)
Positie-indicatoren (indien aanwezig) (Blz. 182)
Knop wijzigen weergave (Blz. 90)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
Meters en tellers (4,2 inch display)
Weergave instrumentenpaneel
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 89 Wednesday, October 20, 2021 10:58 AM
