hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwingsmeldingen en zoemers
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij extra moet opletten.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
Als het controlelampje Brake
Hold-systeem in werking knippert
→Blz. 398
WAARSCHUWING!
Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile
helling. De Brake Hold-functie kan de
remmen in een dergelijke situatie
mogelijk niet vasthouden. Mogelijk
wordt het systeem ook niet
geactiveerd, afhankelijk van de hoek
van de helling.
Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet
stilhouden wanneer de banden hun
grip hebben verloren. Gebruik het
systeem niet wanneer u stilhoudt op
een glad wegdek.
OPMERKING
Bij het parkeren
Het Brake Hold-systeem is niet
ontworpen voor langdurig gebruik bij
het parkeren van de auto. Als u het
contact UIT zet terwijl het systeem de
remmen vasthoudt, worden de remmen
mogelijk gelost, waardoor de auto in
beweging komt. Trap het rempedaal in,
zet de selectiehendel in stand P en
activeer de parkeerrem wanneer u de
startknop bedient.

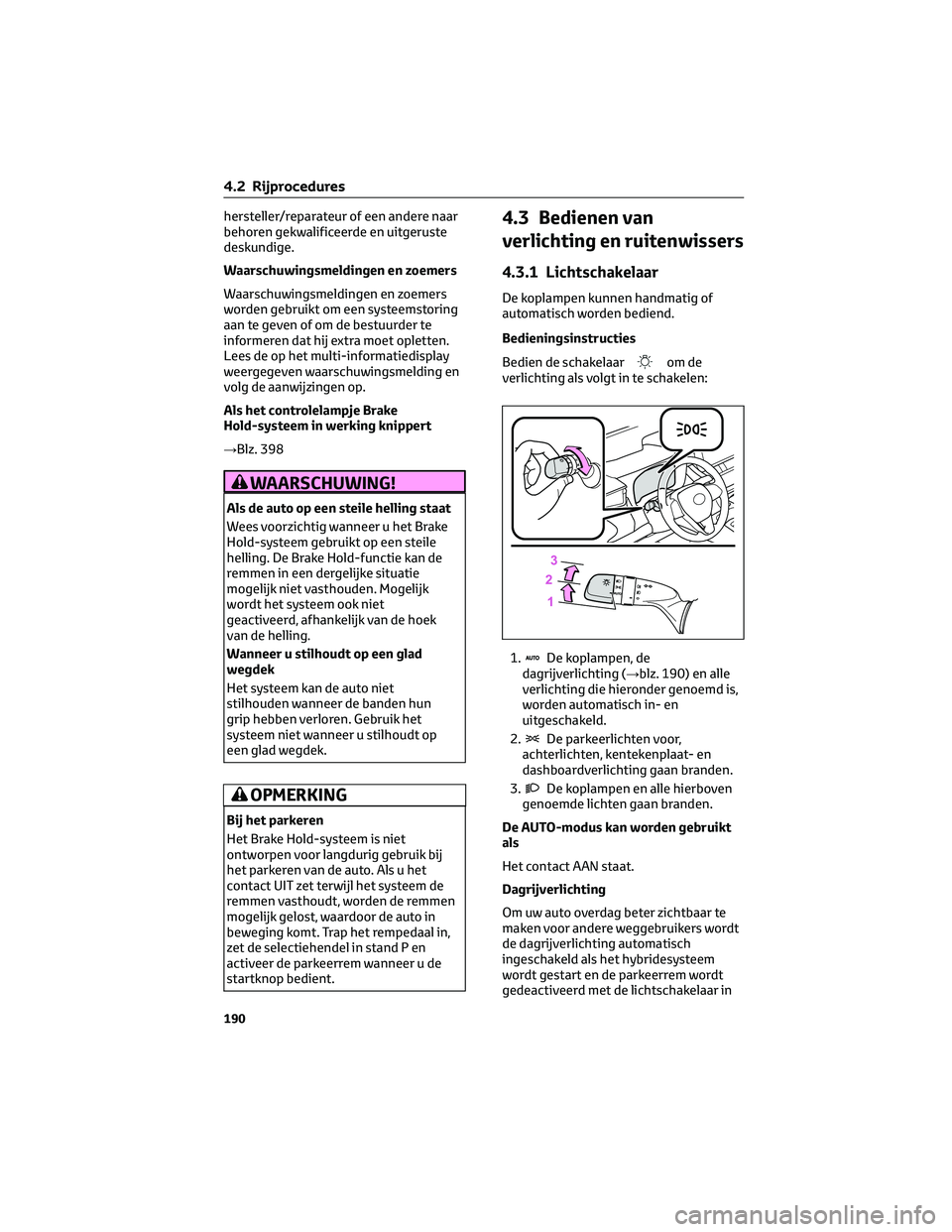

4.3 Bedienen van
verlichting en ruitenwissers
4.3.1 Lichtschakelaar
De koplampen kunnen handmatig of
automatisch worden bediend.
Bedieningsinstructies
Bedien de schakelaar
om de
verlichting als volgt in te schakelen:
1.
De koplampen, de
dagrijverlichting (→blz. 190) en alle
verlichting die hieronder genoemd is,
worden automatisch in- en
uitgeschakeld.
2.
De parkeerlichten voor,
achterlichten, kentekenplaat- en
dashboardverlichting gaan branden.
3.
De koplampen en alle hierboven
genoemde lichten gaan branden.
De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers wordt
de dagrijverlichting automatisch
ingeschakeld als het hybridesysteem
wordt gestart en de parkeerrem wordt
gedeactiveerd met de lichtschakelaar in
4.2 Rijprocedures
190

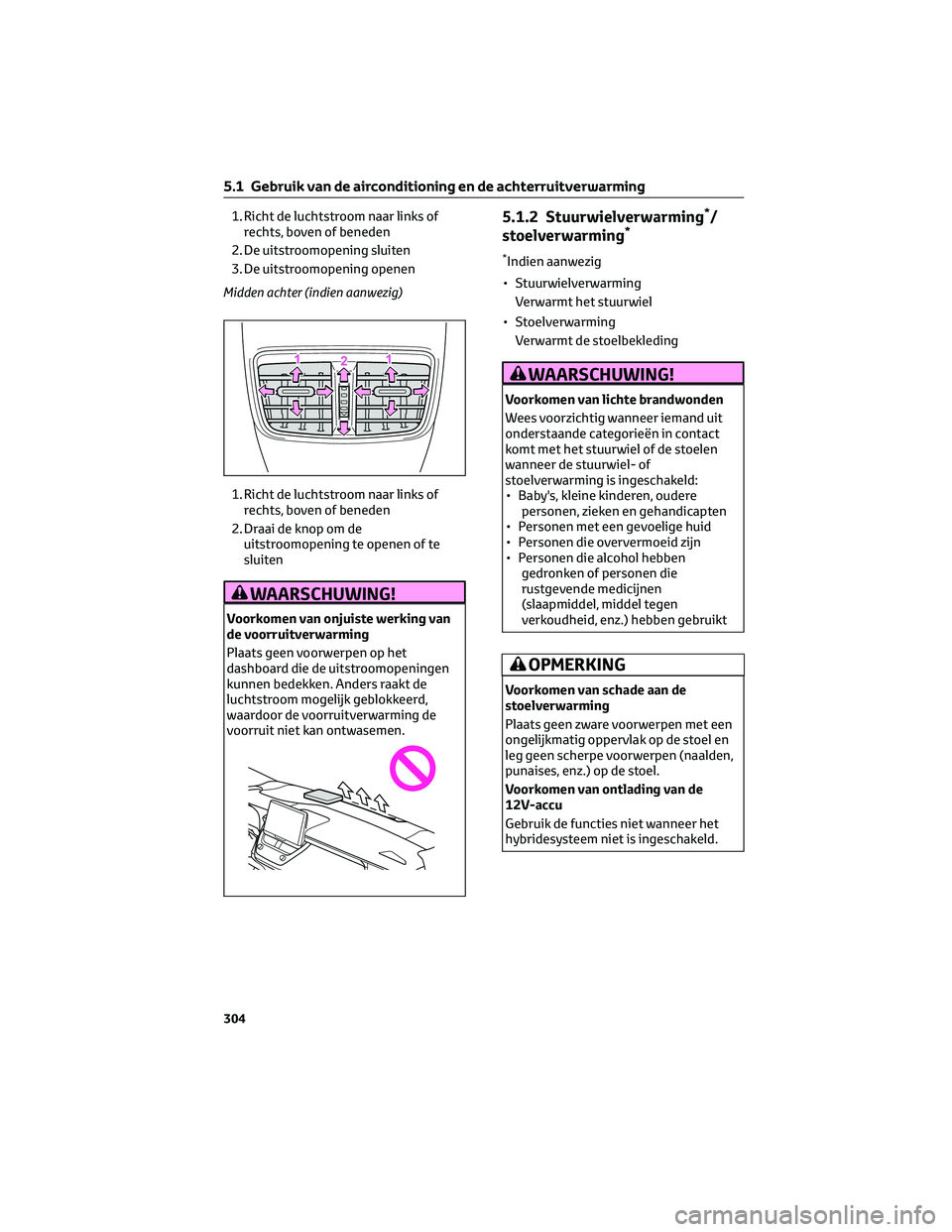

1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening sluiten
3. De uitstroomopening openen
Midden achter (indien aanwezig)
1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. Draai de knop om de
uitstroomopening te openen of te
sluiten
WAARSCHUWING!
Voorkomen van onjuiste werking van
de voorruitverwarming
Plaats geen voorwerpen op het
dashboard die de uitstroomopeningen
kunnen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
5.1.2 Stuurwielverwarming*/
stoelverwarming*
*Indien aanwezig
• Stuurwielverwarming
Verwarmt het stuurwiel
• Stoelverwarming
Verwarmt de stoelbekleding
WAARSCHUWING!
Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact
komt met het stuurwiel of de stoelen
wanneer de stuurwiel- of
stoelverwarming is ingeschakeld:
• Baby's, kleine kinderen, oudere
personen, zieken en gehandicapten
• Personen met een gevoelige huid
• Personen die oververmoeid zijn
• Personen die alcohol hebben
gedronken of personen die
rustgevende medicijnen
(slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
OPMERKING
Voorkomen van schade aan de
stoelverwarming
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en
leg geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
Voorkomen van ontlading van de
12V-accu
Gebruik de functies niet wanneer het
hybridesysteem niet is ingeschakeld.
5.1 Gebruik van de airconditioning en de achterruitverwarming
304

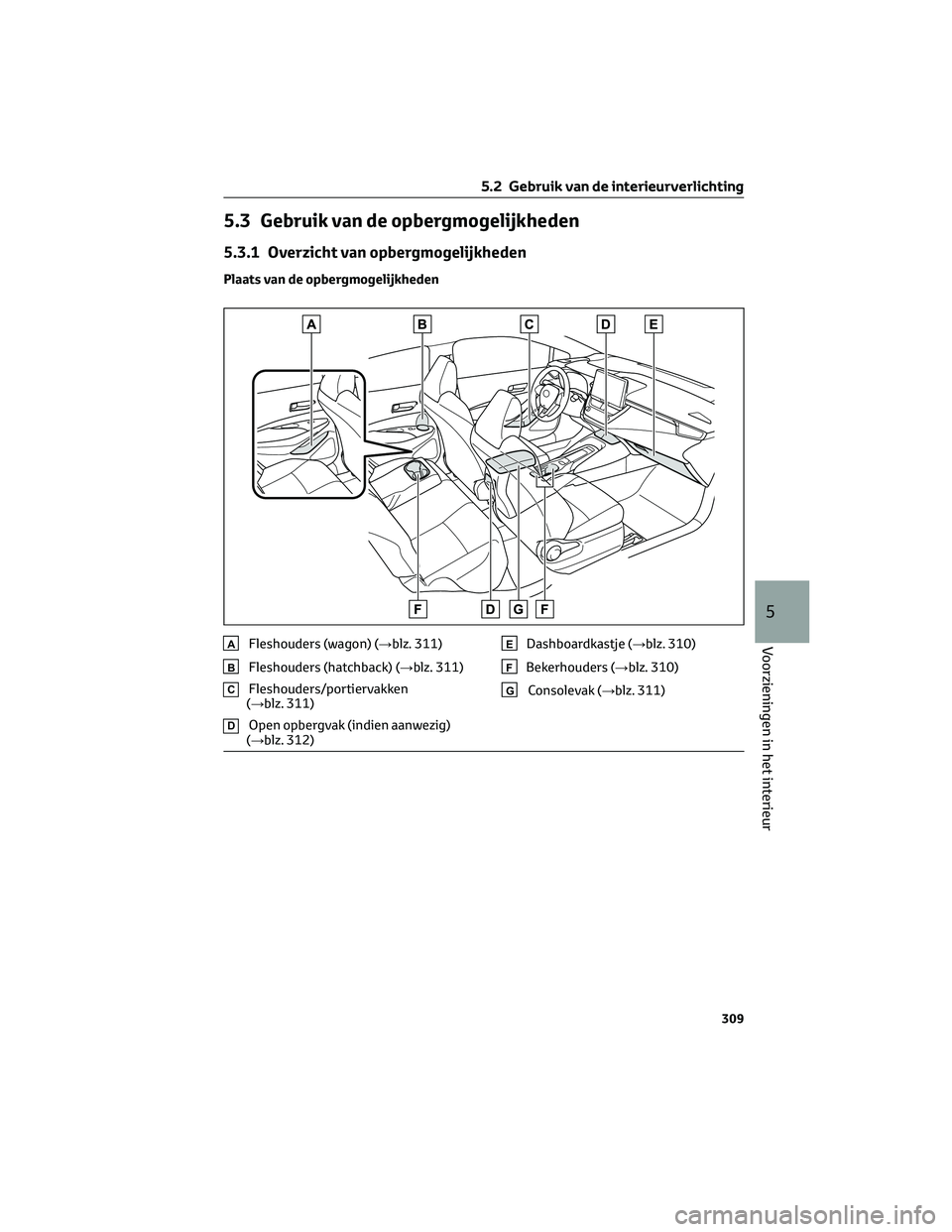

5.3 Gebruik van de opbergmogelijkheden
5.3.1 Overzicht van opbergmogelijkheden
Plaats van de opbergmogelijkheden
AFleshouders (wagon) (→blz. 311)
BFleshouders (hatchback) (→blz. 311)
CFleshouders/portiervakken
(→blz. 311)
DOpen opbergvak (indien aanwezig)
(→blz. 312)
EDashboardkastje (→blz. 310)
FBekerhouders (→blz. 310)
GConsolevak (→blz. 311)
5.2 Gebruik van de interieurverlichting
309
5
Voorzieningen in het interieur

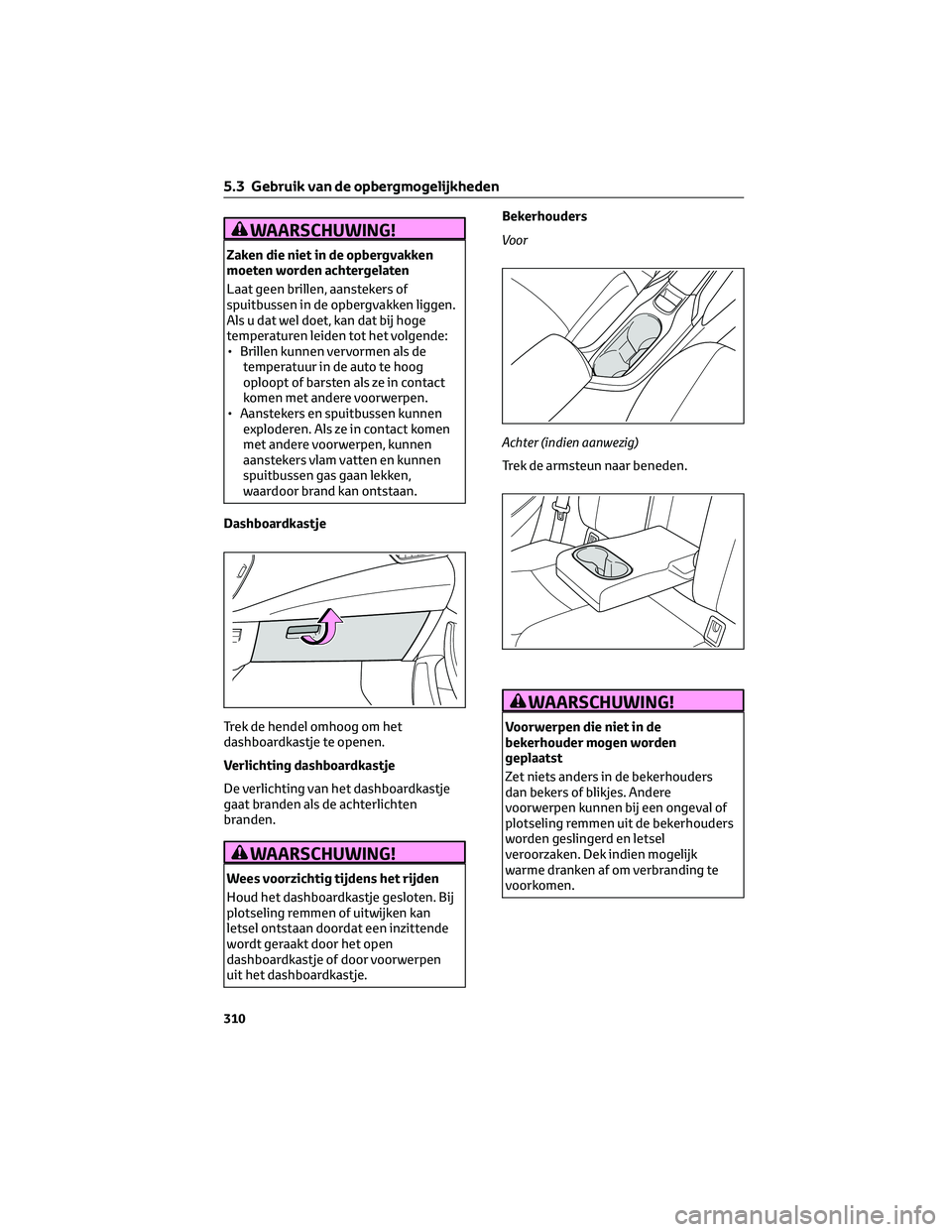

WAARSCHUWING!
Zaken die niet in de opbergvakken
moeten worden achtergelaten
Laat geen brillen, aanstekers of
spuitbussen in de opbergvakken liggen.
Als u dat wel doet, kan dat bij hoge
temperaturen leiden tot het volgende:
• Brillen kunnen vervormen als de
temperatuur in de auto te hoog
oploopt of barsten als ze in contact
komen met andere voorwerpen.
• Aanstekers en spuitbussen kunnen
exploderen. Als ze in contact komen
met andere voorwerpen, kunnen
aanstekers vlam vatten en kunnen
spuitbussen gas gaan lekken,
waardoor brand kan ontstaan.
Dashboardkastje
Trek de hendel omhoog om het
dashboardkastje te openen.
Verlichting dashboardkastje
De verlichting van het dashboardkastje
gaat branden als de achterlichten
branden.
WAARSCHUWING!
Wees voorzichtig tijdens het rijden
Houd het dashboardkastje gesloten. Bij
plotseling remmen of uitwijken kan
letsel ontstaan doordat een inzittende
wordt geraakt door het open
dashboardkastje of door voorwerpen
uit het dashboardkastje.Bekerhouders
Voor
Achter (indien aanwezig)
Trek de armsteun naar beneden.
WAARSCHUWING!
Voorwerpen die niet in de
bekerhouder mogen worden
geplaatst
Zet niets anders in de bekerhouders
dan bekers of blikjes. Andere
voorwerpen kunnen bij een ongeval of
plotseling remmen uit de bekerhouders
worden geslingerd en letsel
veroorzaken. Dek indien mogelijk
warme dranken af om verbranding te
voorkomen.
5.3 Gebruik van de opbergmogelijkheden
310

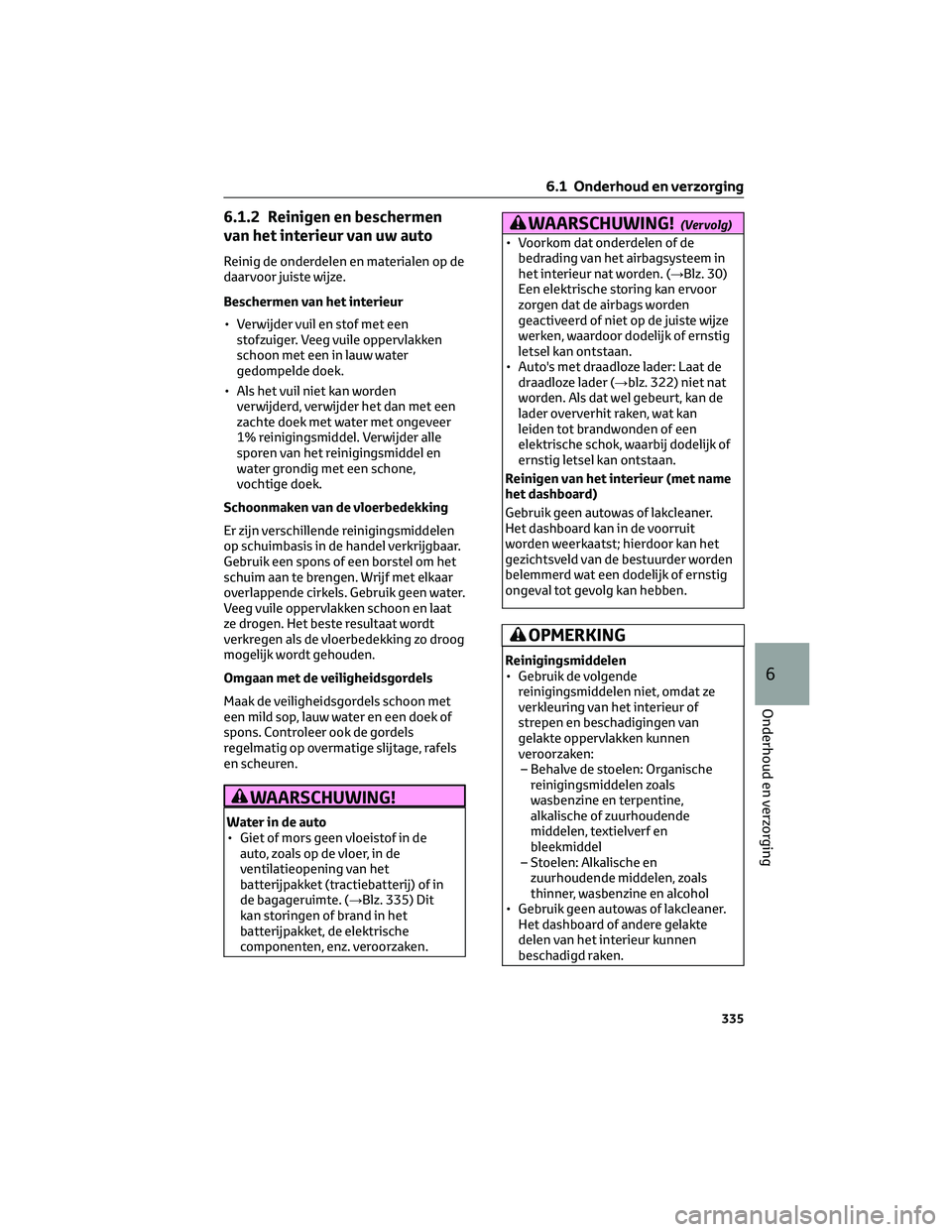

6.1.2 Reinigen en beschermen
van het interieur van uw auto
Reinig de onderdelen en materialen op de
daarvoor juiste wijze.
Beschermen van het interieur
• Verwijder vuil en stof met een
stofzuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
• Als het vuil niet kan worden
verwijderd, verwijder het dan met een
zachte doek met water met ongeveer
1% reinigingsmiddel. Verwijder alle
sporen van het reinigingsmiddel en
water grondig met een schone,
vochtige doek.
Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen
op schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat
ze drogen. Het beste resultaat wordt
verkregen als de vloerbedekking zo droog
mogelijk wordt gehouden.
Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met
een mild sop, lauw water en een doek of
spons. Controleer ook de gordels
regelmatig op overmatige slijtage, rafels
en scheuren.
WAARSCHUWING!
Water in de auto
• Giet of mors geen vloeistof in de
auto, zoals op de vloer, in de
ventilatieopening van het
batterijpakket (tractiebatterij) of in
de bagageruimte. (→Blz. 335) Dit
kan storingen of brand in het
batterijpakket, de elektrische
componenten, enz. veroorzaken.
WAARSCHUWING!(Vervolg)
• Voorkom dat onderdelen of de
bedrading van het airbagsysteem in
het interieur nat worden. (→Blz. 30)
Een elektrische storing kan ervoor
zorgen dat de airbags worden
geactiveerd of niet op de juiste wijze
werken, waardoor dodelijk of ernstig
letsel kan ontstaan.
• Auto's met draadloze lader: Laat de
draadloze lader (→blz. 322) niet nat
worden. Als dat wel gebeurt, kan de
lader oververhit raken, wat kan
leiden tot brandwonden of een
elektrische schok, waarbij dodelijk of
ernstig letsel kan ontstaan.
Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner.
Het dashboard kan in de voorruit
worden weerkaatst; hierdoor kan het
gezichtsveld van de bestuurder worden
belemmerd wat een dodelijk of ernstig
ongeval tot gevolg kan hebben.
OPMERKING
Reinigingsmiddelen
• Gebruik de volgende
reinigingsmiddelen niet, omdat ze
verkleuring van het interieur of
strepen en beschadigingen van
gelakte oppervlakken kunnen
veroorzaken:
– Behalve de stoelen: Organische
reinigingsmiddelen zoals
wasbenzine en terpentine,
alkalische of zuurhoudende
middelen, textielverf en
bleekmiddel
– Stoelen: Alkalische en
zuurhoudende middelen, zoals
thinner, wasbenzine en alcohol
• Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte
delen van het interieur kunnen
beschadigd raken.
6.1 Onderhoud en verzorging
335
6
Onderhoud en verzorging

WAARSCHUWING!(Vervolg)
• Groter risico op beschadiging van de
band tijdens het rijden (als gevolg
van voorwerpen op het wegdek,
verbindingsstukken of scherpe
randen in het wegdek, enz.)
OPMERKING
Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de
ventieldopjes. Zonder de ventieldopjes
kan er vuil en vocht in het inwendige van
de ventielen doordringen. Hierdoor kan
de afdichting in gevaar komen, wat kan
leiden tot een lagere bandenspanning.
6.3.8 Velgen
Als een velg verbuigingen of scheuren
vertoont of erg gecorrodeerd is, moet
deze vervangen worden. Anders kan de
band van de velg raken of kan de auto
moeilijk beheersbaar worden.
Keuze van velg
Let er bij het vervangen van velgen op dat
deze hetzelfde draagvermogen, dezelfde
diameter, velgbreedte en ET-waarde
*
hebben.
Vervangende velgen zijn verkrijgbaar bij
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*“Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
• Velgen van verschillende maten of
types
• Gebruikte velgen
• Verbogen velgen die hersteld zijnVervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders
voor het bandenspannings-
waarschuwingssysteem, dat in een
vroegtijdig stadium waarschuwt als de
bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er
bandenspanningssensoren en -zenders
worden geplaatst. (→Blz. 356)
Bij het verwijderen van de wieldop
(auto's met een wieldopclip)
Verwijder de wieldop met een
wieldopclip
*.
*De wieldopclip bevindt zich in het
dashboardkastje. (→Blz. 310)
WAARSCHUWING!
Vervangen van velgen
• Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in
een slechtere controle over de auto.
• Gebruik nooit een binnenband bij
een poreuze velg die ontworpen is
voor een tubeless band. Als u dat wel
doet, kan dat leiden tot een ongeval
waarbij dodelijk of ernstig letsel kan
ontstaan.
6.3 Zelf uit te voeren onderhoud
369
6
Onderhoud en verzorging

WAARSCHUWING!(Vervolg)
Plaatsen van wielmoeren
• Plaats de wielmoeren met de schuine
kant naar het wiel toe. (→Blz. 424)
Als de wielmoeren worden geplaatst
met de schuine kant van het wiel af,
kan de velg beschadigd raken
waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met dodelijk of ernstig
letsel als gevolg.
• Breng nooit olie of vet aan op de
wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of
de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren
loslopen en de wielen losraken, wat
kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
Verwijder olie of vet van de
wielbouten of wielmoeren.
Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er
tijdens het rijden lucht uit de band
ontsnappen, waardoor een ongeval zou
kunnen ontstaan.
OPMERKING
Vervangen van
bandenspanningssensoren en
-zenders
• Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en
-zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
OPMERKING(Vervolg)
Ga ook voor de aanschaf van
bandenspanningssensoren en
-zenders naar een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Gebruik voor uw auto alleen originele
Toyota-velgen. Bij niet-originele
velgen kan niet worden gegarandeerd
dat de bandenspanningssensoren en
-zenders goed werken.
Voorzorgsmaatregelen met betrekking
tot lichtmetalen velgen (indien
aanwezig)
• Gebruik uitsluitend de wielmoeren van
Toyota en de juiste wielmoersleutel
voor uw lichtmetalen velgen.
• Controleer de wielmoeren na de
eerste 1.600 km telkens als een band
is verwisseld, een band is gerepareerd
of is vervangen.
• Pas op dat lichtmetalen velgen niet
beschadigd raken als u
sneeuwkettingen gebruikt.
• Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes,
die geplaatst dienen te worden met
een kunststof of rubber hamer.
6.3.9 Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het interieurfilter
1. Zet het contact UIT.
2. Open het dashboardkastje. Maak de
demper los.
6.3 Zelf uit te voeren onderhoud
370

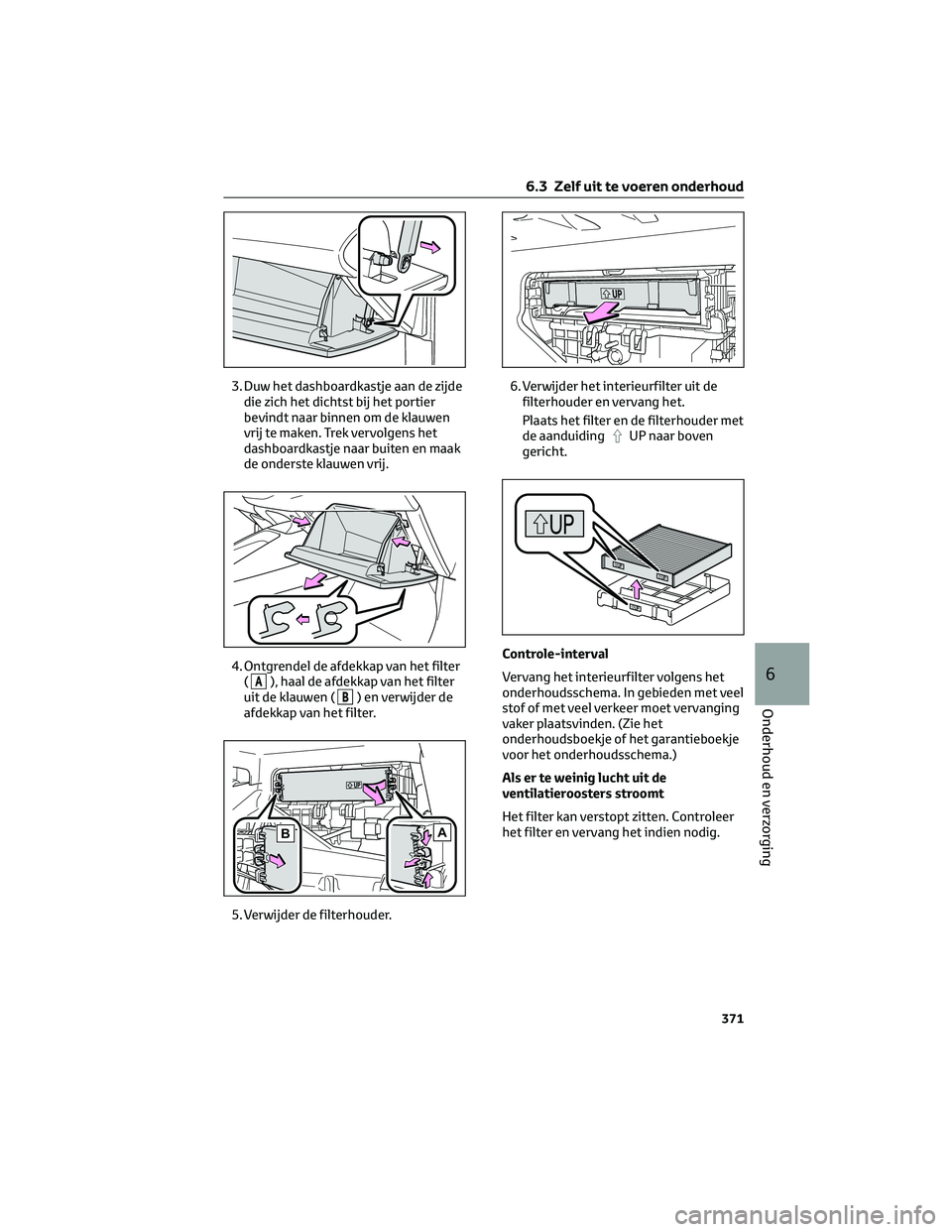

3. Duw het dashboardkastje aan de zijde
die zich het dichtst bij het portier
bevindt naar binnen om de klauwen
vrij te maken. Trek vervolgens het
dashboardkastje naar buiten en maak
de onderste klauwen vrij.
4. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.
5. Verwijder de filterhouder.6. Verwijder het interieurfilter uit de
filterhouder en vervang het.
Plaats het filter en de filterhouder met
de aanduiding
UP naar boven
gericht.
Controle-interval
Vervang het interieurfilter volgens het
onderhoudsschema. In gebieden met veel
stof of met veel verkeer moet vervanging
vaker plaatsvinden. (Zie het
onderhoudsboekje of het garantieboekje
voor het onderhoudsschema.)
Als er te weinig lucht uit de
ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
AB
6.3 Zelf uit te voeren onderhoud
371
6
Onderhoud en verzorging

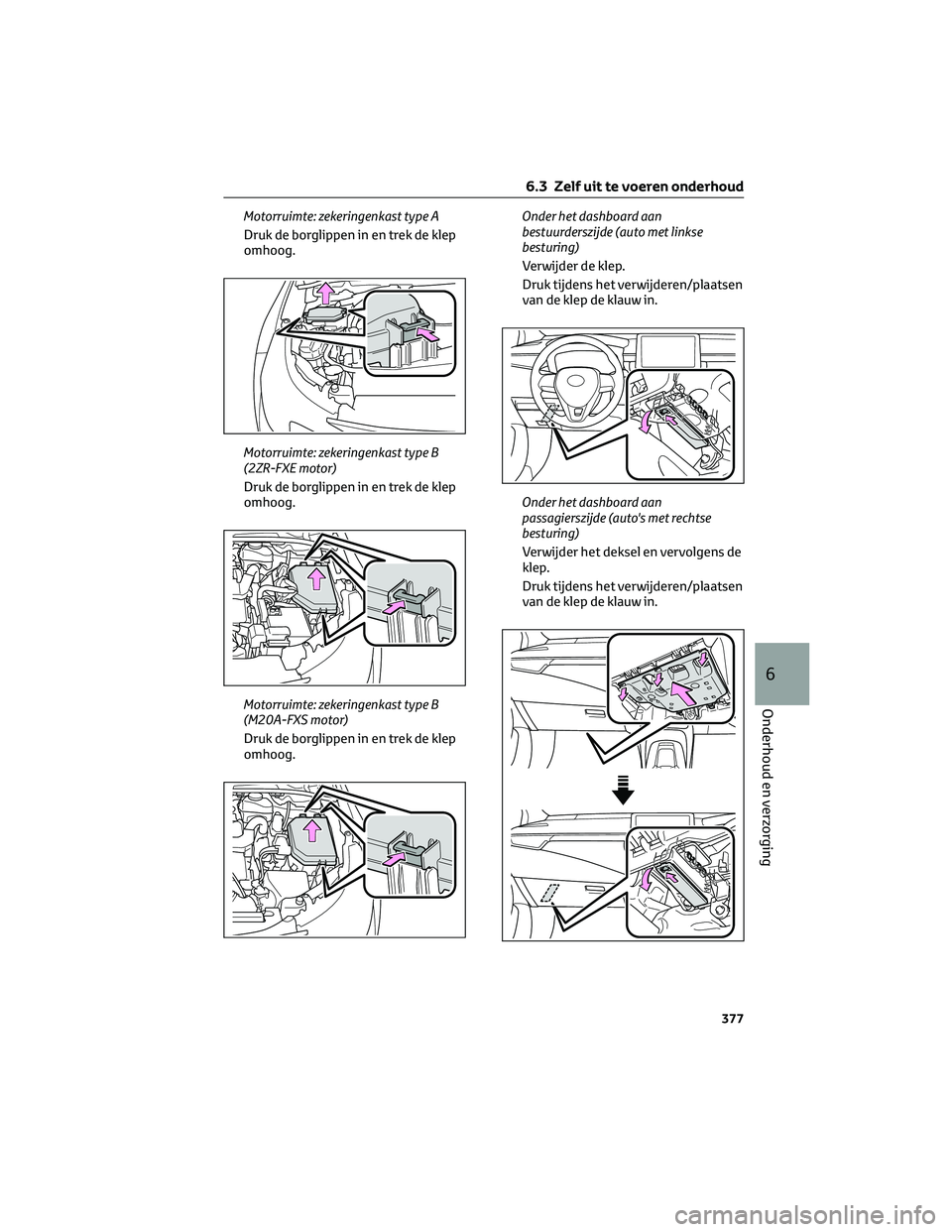

Motorruimte: zekeringenkast type A
Druk de borglippen in en trek de klep
omhoog.
Motorruimte: zekeringenkast type B
(2ZR-FXE motor)
Druk de borglippen in en trek de klep
omhoog.
Motorruimte: zekeringenkast type B
(M20A-FXS motor)
Druk de borglippen in en trek de klep
omhoog.Onder het dashboard aan
bestuurderszijde (auto met linkse
besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
Onder het dashboard aan
passagierszijde (auto's met rechtse
besturing)
Verwijder het deksel en vervolgens de
klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
6.3 Zelf uit te voeren onderhoud
377
6
Onderhoud en verzorging

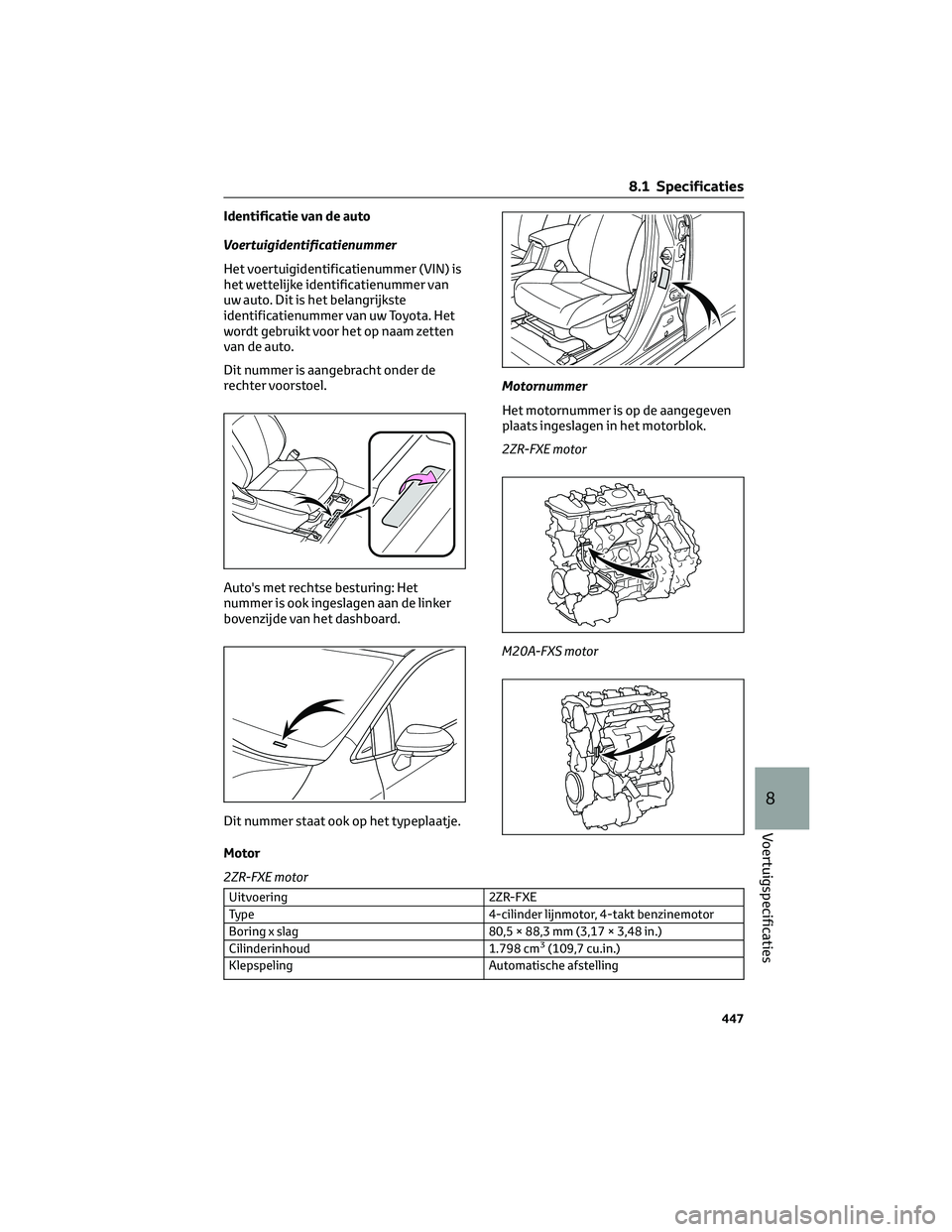

Identificatie van de auto
Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is
het wettelijke identificatienummer van
uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is aangebracht onder de
rechter voorstoel.
Auto's met rechtse besturing: Het
nummer is ook ingeslagen aan de linker
bovenzijde van het dashboard.
Dit nummer staat ook op het typeplaatje.Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
2ZR-FXE motor
M20A-FXS motor
Motor
2ZR-FXE motor
Uitvoering 2ZR-FXE
Type 4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag 80,5 × 88,3 mm (3,17 × 3,48 in.)
Cilinderinhoud 1.798 cm
3(109,7 cu.in.)
Klepspeling Automatische afstelling
8.1 Specificaties
447
8
Voertuigspecificaties
