WAARSCHUWING!(Vervolg)
• Groter risico op beschadiging van de
band tijdens het rijden (als gevolg
van voorwerpen op het wegdek,
verbindingsstukken of scherpe
randen in het wegdek, enz.)
OPMERKING
Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de
ventieldopjes. Zonder de ventieldopjes
kan er vuil en vocht in het inwendige van
de ventielen doordringen. Hierdoor kan
de afdichting in gevaar komen, wat kan
leiden tot een lagere bandenspanning.
6.3.8 Velgen
Als een velg verbuigingen of scheuren
vertoont of erg gecorrodeerd is, moet
deze vervangen worden. Anders kan de
band van de velg raken of kan de auto
moeilijk beheersbaar worden.
Keuze van velg
Let er bij het vervangen van velgen op dat
deze hetzelfde draagvermogen, dezelfde
diameter, velgbreedte en ET-waarde
*
hebben.
Vervangende velgen zijn verkrijgbaar bij
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*“Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
• Velgen van verschillende maten of
types
• Gebruikte velgen
• Verbogen velgen die hersteld zijnVervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders
voor het bandenspannings-
waarschuwingssysteem, dat in een
vroegtijdig stadium waarschuwt als de
bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er
bandenspanningssensoren en -zenders
worden geplaatst. (→Blz. 356)
Bij het verwijderen van de wieldop
(auto's met een wieldopclip)
Verwijder de wieldop met een
wieldopclip
*.
*De wieldopclip bevindt zich in het
dashboardkastje. (→Blz. 310)
WAARSCHUWING!
Vervangen van velgen
• Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in
een slechtere controle over de auto.
• Gebruik nooit een binnenband bij
een poreuze velg die ontworpen is
voor een tubeless band. Als u dat wel
doet, kan dat leiden tot een ongeval
waarbij dodelijk of ernstig letsel kan
ontstaan.
6.3 Zelf uit te voeren onderhoud
369
6
Onderhoud en verzorging

WAARSCHUWING!(Vervolg)
Plaatsen van wielmoeren
• Plaats de wielmoeren met de schuine
kant naar het wiel toe. (→Blz. 424)
Als de wielmoeren worden geplaatst
met de schuine kant van het wiel af,
kan de velg beschadigd raken
waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met dodelijk of ernstig
letsel als gevolg.
• Breng nooit olie of vet aan op de
wielbouten of -moeren. Door het
gebruik van olie of vet worden de
wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of
de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren
loslopen en de wielen losraken, wat
kan leiden tot een ongeval met
dodelijk of ernstig letsel als gevolg.
Verwijder olie of vet van de
wielbouten of wielmoeren.
Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er
tijdens het rijden lucht uit de band
ontsnappen, waardoor een ongeval zou
kunnen ontstaan.
OPMERKING
Vervangen van
bandenspanningssensoren en
-zenders
• Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en
-zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
OPMERKING(Vervolg)
Ga ook voor de aanschaf van
bandenspanningssensoren en
-zenders naar een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Gebruik voor uw auto alleen originele
Toyota-velgen. Bij niet-originele
velgen kan niet worden gegarandeerd
dat de bandenspanningssensoren en
-zenders goed werken.
Voorzorgsmaatregelen met betrekking
tot lichtmetalen velgen (indien
aanwezig)
• Gebruik uitsluitend de wielmoeren van
Toyota en de juiste wielmoersleutel
voor uw lichtmetalen velgen.
• Controleer de wielmoeren na de
eerste 1.600 km telkens als een band
is verwisseld, een band is gerepareerd
of is vervangen.
• Pas op dat lichtmetalen velgen niet
beschadigd raken als u
sneeuwkettingen gebruikt.
• Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes,
die geplaatst dienen te worden met
een kunststof of rubber hamer.
6.3.9 Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen van het interieurfilter
1. Zet het contact UIT.
2. Open het dashboardkastje. Maak de
demper los.
6.3 Zelf uit te voeren onderhoud
370

3. Duw het dashboardkastje aan de zijde
die zich het dichtst bij het portier
bevindt naar binnen om de klauwen
vrij te maken. Trek vervolgens het
dashboardkastje naar buiten en maak
de onderste klauwen vrij.
4. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.
5. Verwijder de filterhouder.6. Verwijder het interieurfilter uit de
filterhouder en vervang het.
Plaats het filter en de filterhouder met
de aanduiding
UP naar boven
gericht.
Controle-interval
Vervang het interieurfilter volgens het
onderhoudsschema. In gebieden met veel
stof of met veel verkeer moet vervanging
vaker plaatsvinden. (Zie het
onderhoudsboekje of het garantieboekje
voor het onderhoudsschema.)
Als er te weinig lucht uit de
ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
AB
6.3 Zelf uit te voeren onderhoud
371
6
Onderhoud en verzorging

OPMERKING
Bij het gebruik van de airconditioning
Controleer of het interieurfilter
aanwezig is. Als de airconditioning
zonder filter gebruikt wordt, kan het
systeem beschadigd raken.
Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen
overmatige kracht uit op de klauwen.
Anders kunnen de klauwen beschadigd
raken.
6.3.10 Schoonmaken van de
ventilatieopeningen van het
batterijpakket (tractiebatterij)
Controleer, om een hoger
brandstofverbruik te voorkomen, de
ventilatieopeningen van het
batterijpakket (tractiebatterij) periodiek
op verontreinigingen. Als “Maintenance
Required for Traction Battery Cooling
Parts See Owner’s Manual” (Onderhoud
vereist voor koelonderdelen
tractiebatterij, zie handleiding) wordt
weergegeven op het multi-
informatiedisplay, moet de
ventilatieopening worden gereinigd
volgens onderstaande procedure:Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de
gebruiksomstandigheden van de auto,
zoals veelvuldig gebruik of bij het rijden in
druk verkeer of in stoffige gebieden, moet
de ventilatieopening mogelijk vaker
worden schoongemaakt. Zie voor details
het onderhoudsboekje of het
garantieboekje.
Schoonmaken van de ventilatieopening
Onjuist omgaan met de kap en het filter
van de ventilatieopening kan schade
eraan tot gevolg hebben. Indien u twijfels
hebt over het schoonmaken van het filter,
neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
OPMERKING
Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Reinig de ventilatieopeningen
onmiddellijk.
Als er met de auto wordt doorgereden
terwijl de waarschuwingsmelding
weergegeven wordt, kan er een storing
ontstaan in het batterijpakket
(tractiebatterij) of kan het
uitgangsvermogen worden beperkt.
Schoonmaakprocedure
1. Zet het contact UIT.
2. Verwijder de kap van de
ventilatieopening.
6.3 Zelf uit te voeren onderhoud
372

ATrek aan de kap zoals aangegeven
in de afbeelding om de 7 klauwen
los te maken. Begin bij de klauw in
de rechter bovenhoek.
BTrek de kap in de richting van de
voorzijde van de auto om hem te
verwijderen.
3. Verwijder het filter van de kap van de
ventilatieopening.
AMaak de 3 klauwen los zoals
aangegeven in de afbeelding.
BVerwijder het filter uit de kap.
Als stof zich heeft opgehoopt in de
kap van de ventilatieopening,
verwijder het stof dan met een
stofzuiger of iets dergelijks.
4. Verwijder het stof en zand uit het
filter.
Zuig met een stofzuiger of iets
dergelijks het stof en zand uit het
filter op door met het mondstuk
lichtjes langs de vouwen te gaan.5. Houd het filter tegen het licht en
controleer of het niet verstopt is.
Neem contact op met een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als het stof of
zand niet volledig kan worden
verwijderd.
6. Plaats het filter op zijn
oorspronkelijke plaats en plaats de
kap van de ventilatieopening.
• Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Onderhoud
vereist voor koelonderdelen
tractiebatterij, zie handleiding)
wordt weergegeven op het
multi-informatiedisplay
7. Start het hybridesysteem en
controleer of de
waarschuwingsmelding niet langer
wordt weergegeven.
Het is wellicht nodig om met de auto
te rijden tot de
6.3 Zelf uit te voeren onderhoud
373
6
Onderhoud en verzorging

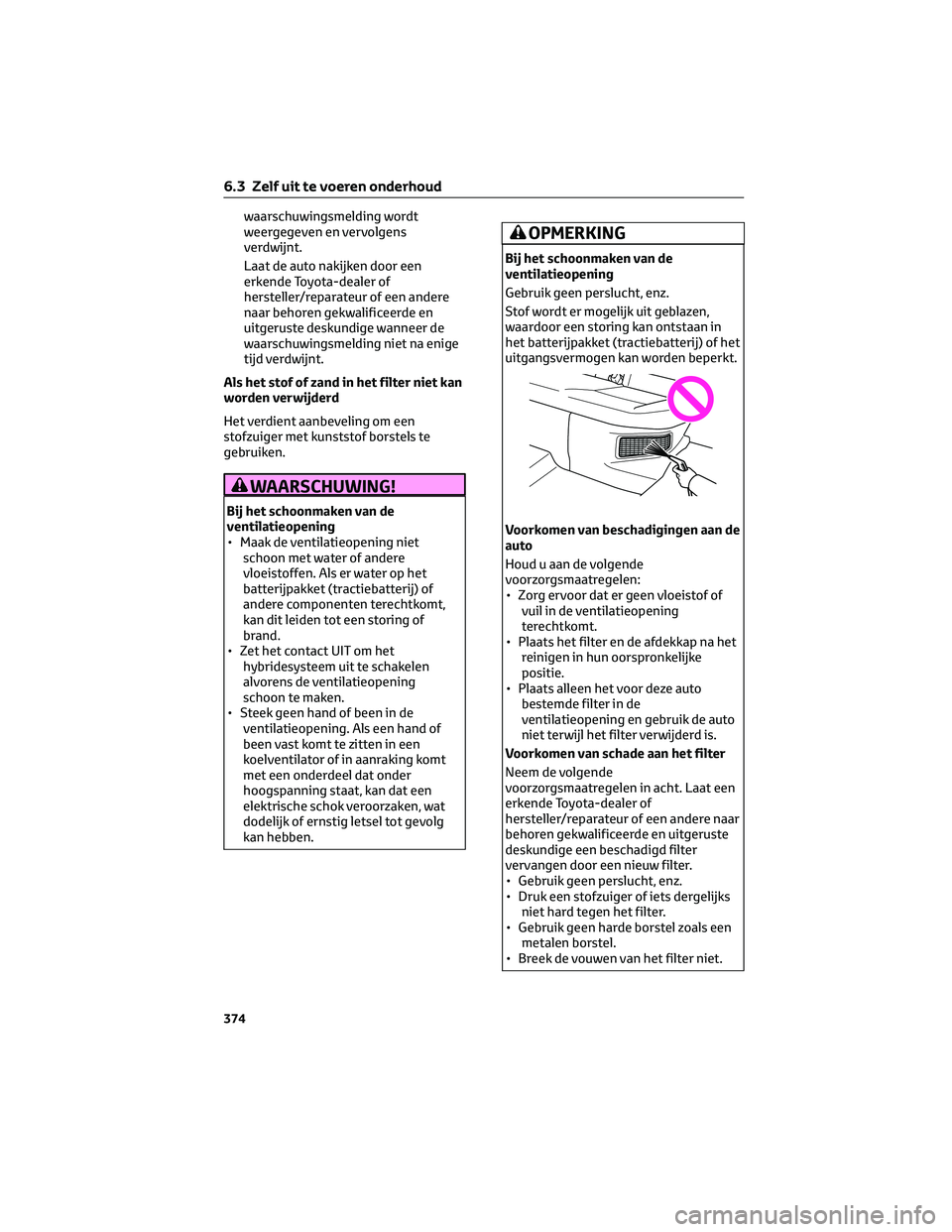

waarschuwingsmelding wordt
weergegeven en vervolgens
verdwijnt.
Laat de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige wanneer de
waarschuwingsmelding niet na enige
tijd verdwijnt.
Als het stof of zand in het filter niet kan
worden verwijderd
Het verdient aanbeveling om een
stofzuiger met kunststof borstels te
gebruiken.
WAARSCHUWING!
Bij het schoonmaken van de
ventilatieopening
• Maak de ventilatieopening niet
schoon met water of andere
vloeistoffen. Als er water op het
batterijpakket (tractiebatterij) of
andere componenten terechtkomt,
kan dit leiden tot een storing of
brand.
• Zet het contact UIT om het
hybridesysteem uit te schakelen
alvorens de ventilatieopening
schoon te maken.
• Steek geen hand of been in de
ventilatieopening. Als een hand of
been vast komt te zitten in een
koelventilator of in aanraking komt
met een onderdeel dat onder
hoogspanning staat, kan dat een
elektrische schok veroorzaken, wat
dodelijk of ernstig letsel tot gevolg
kan hebben.
OPMERKING
Bij het schoonmaken van de
ventilatieopening
Gebruik geen perslucht, enz.
Stof wordt er mogelijk uit geblazen,
waardoor een storing kan ontstaan in
het batterijpakket (tractiebatterij) of het
uitgangsvermogen kan worden beperkt.
Voorkomen van beschadigingen aan de
auto
Houd u aan de volgende
voorzorgsmaatregelen:
• Zorg ervoor dat er geen vloeistof of
vuil in de ventilatieopening
terechtkomt.
• Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke
positie.
• Plaats alleen het voor deze auto
bestemde filter in de
ventilatieopening en gebruik de auto
niet terwijl het filter verwijderd is.
Voorkomen van schade aan het filter
Neem de volgende
voorzorgsmaatregelen in acht. Laat een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige een beschadigd filter
vervangen door een nieuw filter.
• Gebruik geen perslucht, enz.
• Druk een stofzuiger of iets dergelijks
niet hard tegen het filter.
• Gebruik geen harde borstel zoals een
metalen borstel.
• Breek de vouwen van het filter niet.
6.3 Zelf uit te voeren onderhoud
374

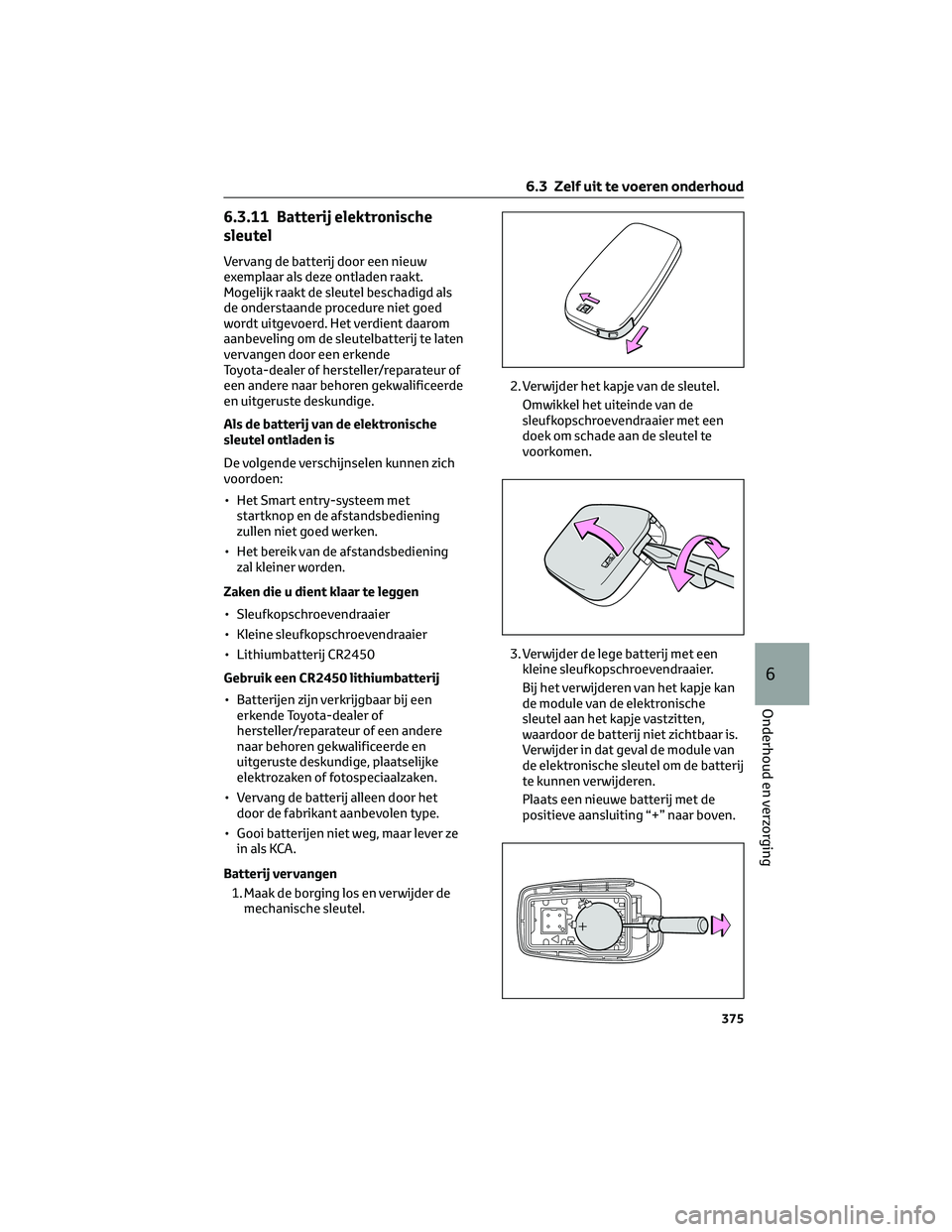

6.3.11 Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
Mogelijk raakt de sleutel beschadigd als
de onderstaande procedure niet goed
wordt uitgevoerd. Het verdient daarom
aanbeveling om de sleutelbatterij te laten
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Als de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
• Het Smart entry-systeem met
startknop en de afstandsbediening
zullen niet goed werken.
• Het bereik van de afstandsbediening
zal kleiner worden.
Zaken die u dient klaar te leggen
• Sleufkopschroevendraaier
• Kleine sleufkopschroevendraaier
• Lithiumbatterij CR2450
Gebruik een CR2450 lithiumbatterij
• Batterijen zijn verkrijgbaar bij een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
• Vervang de batterij alleen door het
door de fabrikant aanbevolen type.
• Gooi batterijen niet weg, maar lever ze
in als KCA.
Batterij vervangen
1. Maak de borging los en verwijder de
mechanische sleutel.2. Verwijder het kapje van de sleutel.
Omwikkel het uiteinde van de
sleufkopschroevendraaier met een
doek om schade aan de sleutel te
voorkomen.
3. Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan
de module van de elektronische
sleutel aan het kapje vastzitten,
waardoor de batterij niet zichtbaar is.
Verwijder in dat geval de module van
de elektronische sleutel om de batterij
te kunnen verwijderen.
Plaats een nieuwe batterij met de
positieve aansluiting “+” naar boven.
6.3 Zelf uit te voeren onderhoud
375
6
Onderhoud en verzorging

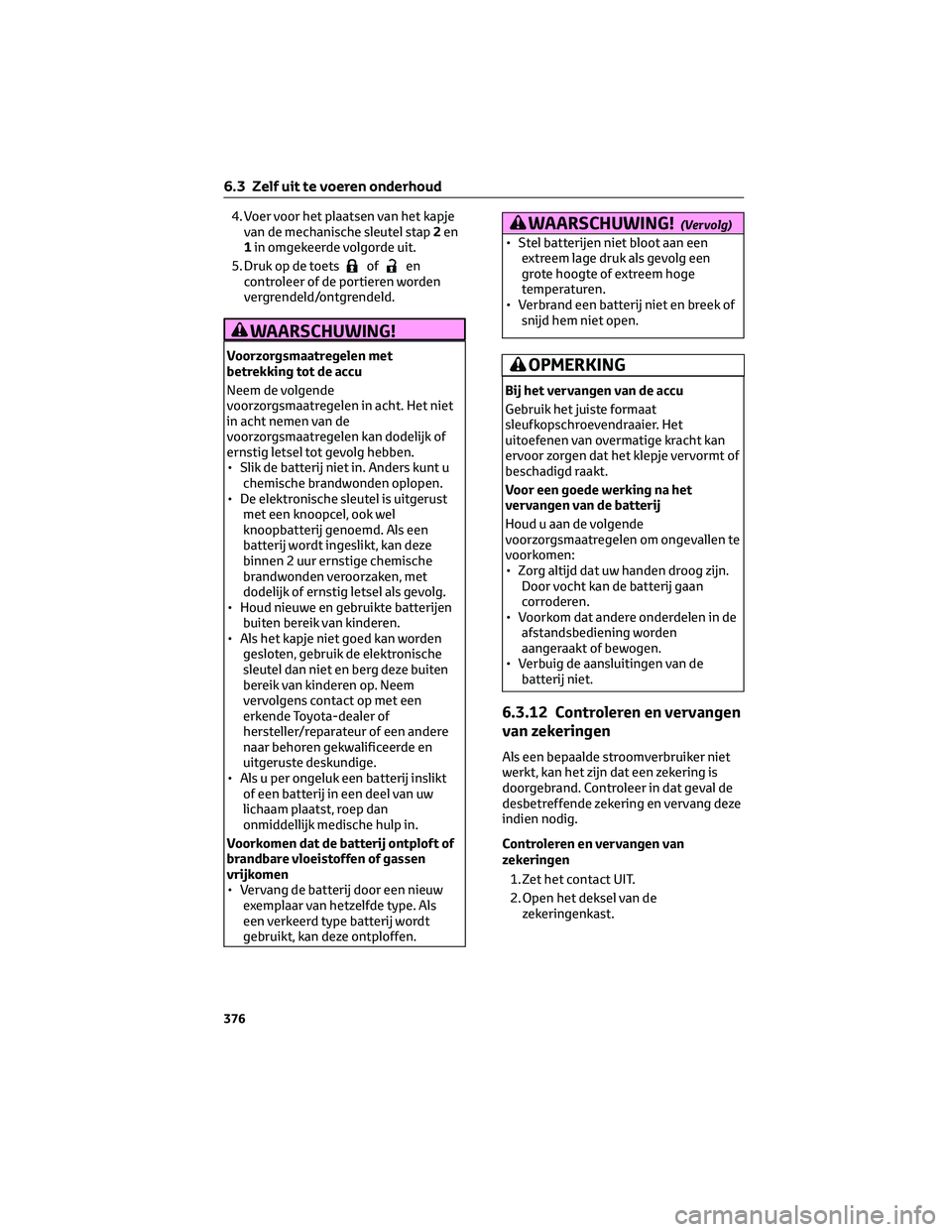

4. Voer voor het plaatsen van het kapje
van de mechanische sleutel stap2en
1in omgekeerde volgorde uit.
5. Druk op de toets
ofen
controleer of de portieren worden
vergrendeld/ontgrendeld.
WAARSCHUWING!
Voorzorgsmaatregelen met
betrekking tot de accu
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
• De elektronische sleutel is uitgerust
met een knoopcel, ook wel
knoopbatterij genoemd. Als een
batterij wordt ingeslikt, kan deze
binnen 2 uur ernstige chemische
brandwonden veroorzaken, met
dodelijk of ernstig letsel als gevolg.
• Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
• Als het kapje niet goed kan worden
gesloten, gebruik de elektronische
sleutel dan niet en berg deze buiten
bereik van kinderen op. Neem
vervolgens contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Als u per ongeluk een batterij inslikt
of een batterij in een deel van uw
lichaam plaatst, roep dan
onmiddellijk medische hulp in.
Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen
vrijkomen
• Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als
een verkeerd type batterij wordt
gebruikt, kan deze ontploffen.
WAARSCHUWING!(Vervolg)
• Stel batterijen niet bloot aan een
extreem lage druk als gevolg een
grote hoogte of extreem hoge
temperaturen.
• Verbrand een batterij niet en breek of
snijd hem niet open.
OPMERKING
Bij het vervangen van de accu
Gebruik het juiste formaat
sleufkopschroevendraaier. Het
uitoefenen van overmatige kracht kan
ervoor zorgen dat het klepje vervormt of
beschadigd raakt.
Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende
voorzorgsmaatregelen om ongevallen te
voorkomen:
• Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan
corroderen.
• Voorkom dat andere onderdelen in de
afstandsbediening worden
aangeraakt of bewogen.
• Verbuig de aansluitingen van de
batterij niet.
6.3.12 Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbruiker niet
werkt, kan het zijn dat een zekering is
doorgebrand. Controleer in dat geval de
desbetreffende zekering en vervang deze
indien nodig.
Controleren en vervangen van
zekeringen
1. Zet het contact UIT.
2. Open het deksel van de
zekeringenkast.
6.3 Zelf uit te voeren onderhoud
376

Motorruimte: zekeringenkast type A
Druk de borglippen in en trek de klep
omhoog.
Motorruimte: zekeringenkast type B
(2ZR-FXE motor)
Druk de borglippen in en trek de klep
omhoog.
Motorruimte: zekeringenkast type B
(M20A-FXS motor)
Druk de borglippen in en trek de klep
omhoog.Onder het dashboard aan
bestuurderszijde (auto met linkse
besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
Onder het dashboard aan
passagierszijde (auto's met rechtse
besturing)
Verwijder het deksel en vervolgens de
klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
6.3 Zelf uit te voeren onderhoud
377
6
Onderhoud en verzorging

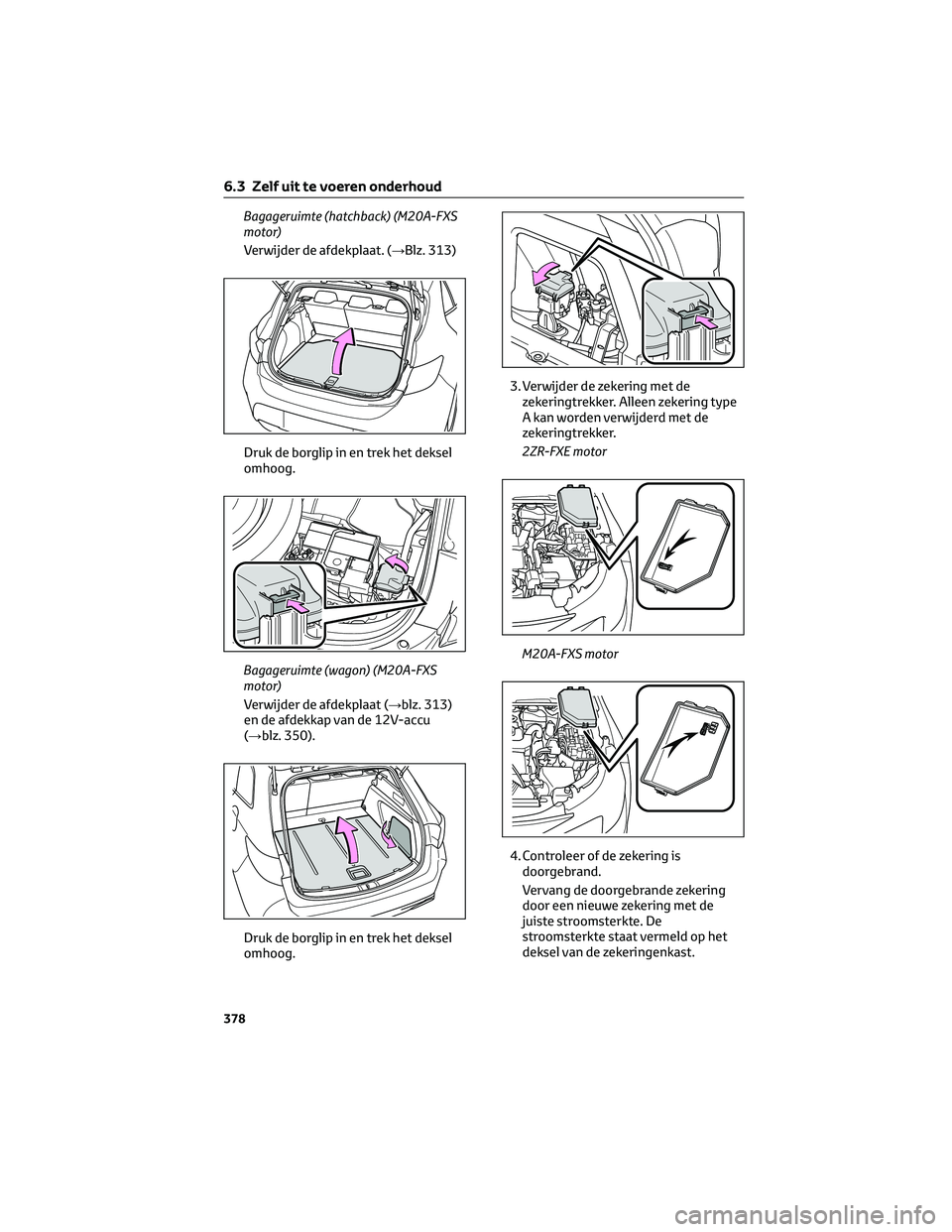

Bagageruimte (hatchback) (M20A-FXS
motor)
Verwijder de afdekplaat. (→Blz. 313)
Druk de borglip in en trek het deksel
omhoog.
Bagageruimte (wagon) (M20A-FXS
motor)
Verwijder de afdekplaat (→blz. 313)
en de afdekkap van de 12V-accu
(→blz. 350).
Druk de borglip in en trek het deksel
omhoog.3. Verwijder de zekering met de
zekeringtrekker. Alleen zekering type
A kan worden verwijderd met de
zekeringtrekker.
2ZR-FXE motor
M20A-FXS motor
4. Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de
juiste stroomsterkte. De
stroomsterkte staat vermeld op het
deksel van de zekeringenkast.
6.3 Zelf uit te voeren onderhoud
378
